Преобразователь амплитудно-модулированного сигнала в широтно-импульсно-модулированный сигнал

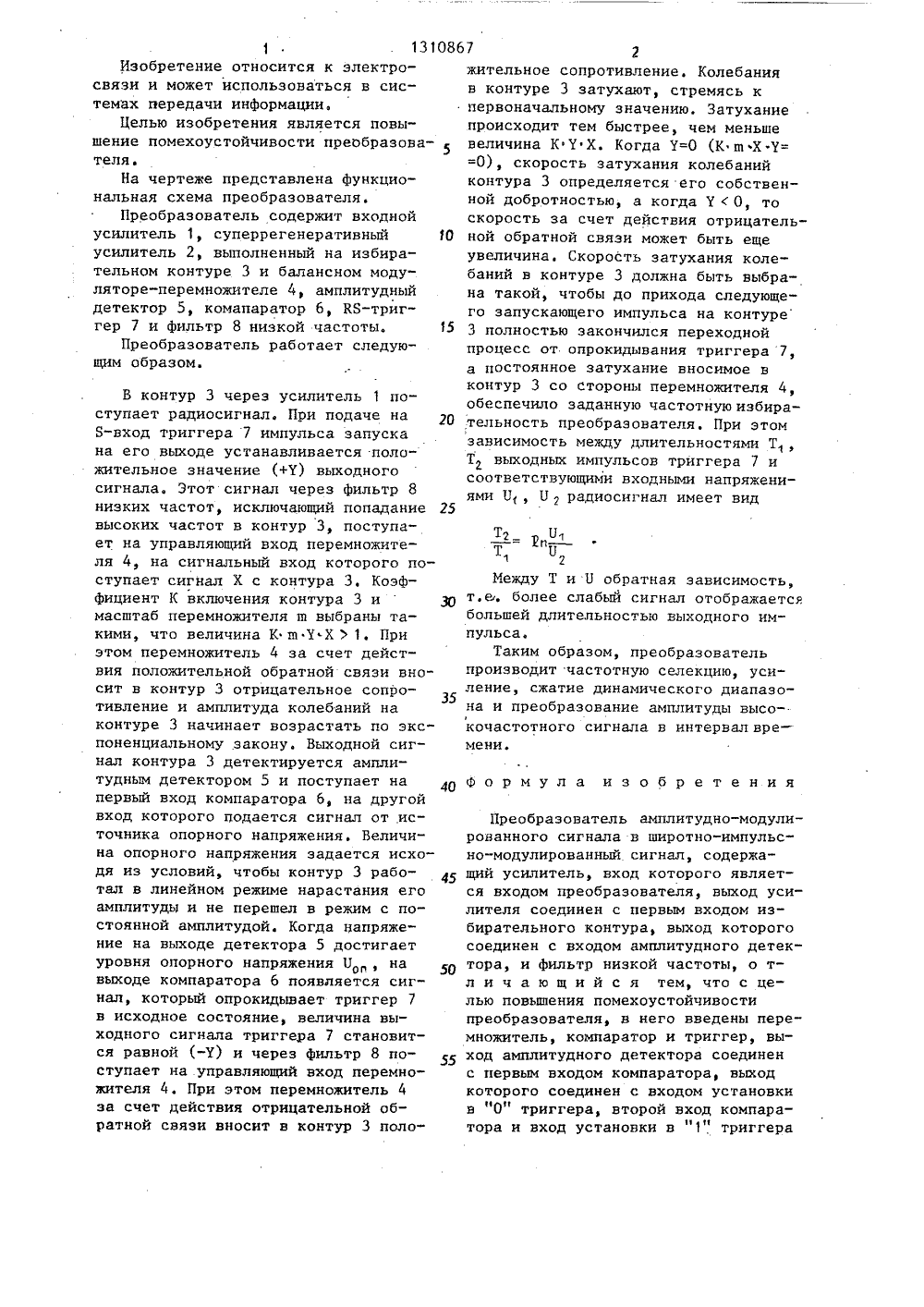

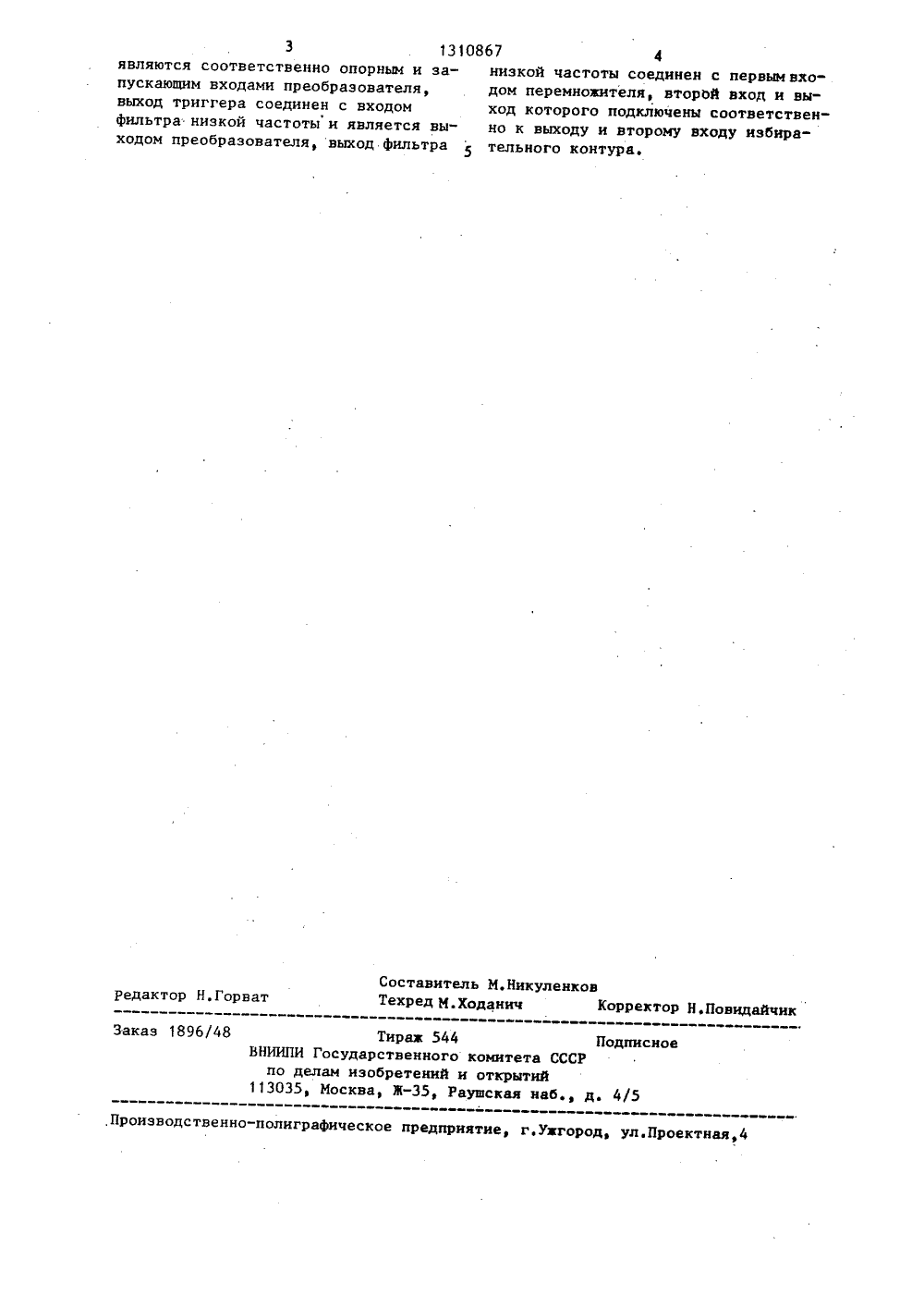

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК ВО,. 1310 11 4 С 08 С 19/2 ОПИСАНИ А ВТОРСНОМУ ТЕНИ ЕЛЬСТВ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(71) Клайпедский филиал Научно-производственного объединения по техни промышленного рыболовства(56) Карпов Р.Г., Карпов Н.Р. Преоб разованиеи математическая обработка широтно-импульсных сигналов. Л,: Ма шиностроение, 1977, с.14, рис,4.Авторское свидетельство СССР В 610296, кл. Н 03 К 13/20, 1975,(54) ПРЕОБРАЗОВАТЕЛЬ АМПЛИТУДНО-МОДУЛИРОВАННОГО СИГНАЛА В ШИРОТНО- ИМПУЛЬСНО- МОДУЛИРОВАННЫЙ СИГНАЛ (57) Изобретение относится к электросвязи и может использоваться в системах передачи информации. Целью изобретения является повышение помехоустойчивости преобразователя. Преобразователь производит усиление, частотную селекцию и преобразование амплитудно-модулированного сигнала в широтно-импульсно-модулированный сигнал. Преобразователь содержит усилитель 1, суперрегенеративный усилитель 2, выполненный на избирательном контуре 3 и перемножителе 4, ампли- Я тудный детектор 5, компаратор б,триггер 7 и фильтр 8 низкой частоты. 1 ил.7 2жительное сопротивление. Колебанияв контуре 3 затухают, стремясь кпервоначальному значению. Затуханиепроисходит тем быстрее, чем меньшевеличина КУ Х. Когда У=О (К ш Х .У==О), скорость затухания колебанийконтура 3 определяется его собственной добротностью, а когда УО, тоскорость за счет действия отрицательной обратной связи может быть ещеувеличина, Скорость затухания колебаний в контуре 3 должна быть выбрана такой, чтобы до прихода следующего запускающего импульса на контуре3 полностью закончился переходнойпроцесс от опрокидывания триггера 7,а постоянное затухание вносимое вконтур 3 со стороны перемножителя 4,обеспечило заданную частотную избирательность преобразователя. При этомзависимость между длительностями Т 1,Т выходных импульсов триггера 7 исоответствующими входными напряжениями Б, Урациосигнал имеет вид В контур 3 через усилитель 1 поступает радиосигнал. При подаче на 2 О Б-вход триггера 7 импульса запуска на его выходе устанавливается положительное значение (+У) выходного сигнала. Этот сигнал через фильтр 8 низких частот, исключающий попадание 25 высоких частот в контур 3, поступает на управляющий вход перемножителя 4, на сигнальный вход которого поступает сигнал Х с контура 3. Коэффициент К включения контура 3 и3 О масштаб перемножителя ш выбраны такими, что величина К ш У.Х ) 1. При этом перемножитель 4 за счет действия положительной обратной связи вносит в контур 3 отрицательное сопротивление и амплитуда колебаний на контуре 3 начинает возрастать по экспоненциальному закону, Выходной сигнал контура 3 детектируется амплитудным детектором 5 и поступает на 4 О первый вход компаратора 6, на другой вход которого подается сигнал от .источника опорного напряжения. Величина опорного напряжения задается исходя из условий, чтобы контур 3 рабо тал в линейном режиме нарастания его амплитуды и не перешел в режим с постоянной амплитудой. Когда напряжение на выходе детектора 5 достигает уровня опорного напряжения П , на 5 О выходе компаратора 6 появляется сигнал, который опрокидывает триггер 7 в исходное состояние, величина выходного сигнала триггера 7 становится равной (-У) и через фильтр 8 по 55 ступает на управляющий вход перемножителя 4. При этом перемножитель 4 за счет действия отрицательной обратной связи вносит в контур 3 полоТ 2ТМежду Т и Б обратная зависимость, т,е. более слабый сигнал отображается большей длитепьностью выходного импульса.Таким образом, преобразователь производит частотную селекцию, усиление, сжатие динамического диапазона и преобразование амплитуды высокочастотного сигнала в интервал времени. формула изобретения Преобразователь амплитудно-модулированного сигнала в широтно-импульсно-модулированный сигнал, содержащий усилитель, вход которого является входом преобразователя, выход усилителя соединен с первым входом избирательного контура, выход которого соединен с входом амплитудного детектора, и фильтр низкой частоты, о тл и ч а ю щ и й с я тем, что с целью повьппения помехоустойчивости преобразователя, и него введены пере- множитель, компаратор и триггер, выход амплитудного детектора соединен с первым входом компаратора, выход которого соединен с входом установки в "0" триггера, второй вход компаратора и вход установки в "1" триггера 1 131086Изобретение относится к электросвязи и может использоваться в системах передачи информации.Целью изобретения является повышение помехоустойчивости преьбразова 5 теля.На чертеже представлена функциональная схема преобразователя.Преобразователь содержит входной усилитель 1, суперрегенеративный 10 усилитель 2, выполненный на избирательном контуре 3 и балансном модуляторе-перемножителе 4, амплитудный детектор 5, комапаратор б, КБ-триггер 7 и фильтр 8 низкой частоты. 15Преобразователь работает следующим образом.Составитель М.Никуленков Техред М. Ходанич Корректор Н,Повнцайчик редактор Н,Горват Тирак 544 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раущская наб., д. 4/5 Заказ 1896/48,Производственно-полиграфическое предприятие, г.увгород, ул.Проектная,4 3 130867 4являются соответственно опорным и за- низкой частоты соединен с первымвхопускающим входами преобразователя, дом перемножителя, второй вход и вывыход триггера соединен с входом ход которого подключены соответственфильтра низкой частоты и является вы- но к выходу и второму входу избираходом преобразователя, выход фильтра 5 тельного контура,
