G08C — Системы для передачи измеряемых переменных величин, управляющих или подобных сигналов

Номер патента: 234752

Опубликовано: 01.01.1969

Авторы: Бел, Шубин

МПК: F15C 4/00, G06D 7/00, G08C 23/02 ...

Метки: акустический, аналоговый, пневл1оэлектрический

...электрозвуковым генератором 2, основной волновод 8, в который встроен переменный дроссель сопло-мембрана 4, 20 управляемый измеряемым давлением. Преобразователь содержит также вспомогательный волновод 5, синфазный с первым; постоянный дроссель б, подбираемый так, чтобы акустическое сопротивление вспомогательного волново да равнялось начальному сопротивлению основного; дифференциальный микрофон-приемник 7. К выходу микрофона-приемника подключается низкочастотный электронный осциллограф 8 или другой вторичный контролирующий или регулирующий прибор.Таким образом, акустические колебания несущей частоты, поступающие от генератора 2 через два волновода 3 н 5, воздействуют на дифференциальный микрофон-приемник 7 спнфазно с двух сторон и при...

Номер патента: 234883

Опубликовано: 01.01.1969

Авторы: Ильин, Кивензор

МПК: G01D 5/20, G08C 25/00

Метки: индуктивная, линейных, органов, отсчета, перемещений, рабочих, станков

...Гайка-датчик б винта-рейки 1 и гайка-датчит б Винта-якоря 3 жестко связаны между собой и могут вместе перемещаться в осевом направлении относительно винта-рейки 1 и винта-якоря 3 при помощи транспортного винта 7 15 и пружин 8 по своим направляющим 9. Этимдостигается преселективный набор координат как целых шагов, так и долей шага.Корригирование накопленной погрешностишага винта-рейки 1 производится весьма точ но известными механическими либо электрическими способами.В частности, в схеме применен способ магнитной коррекции с помощью коррекционной линейки 10 и коррекционной катушки 11.25 Внутришаговая погрешность винта-рейки 1не влияет на точность отсчета, так как винт не вращается, а используется как обычная рейка- якорь индуктивной...

Номер патента: 235096

Опубликовано: 01.01.1969

Авторы: Беркман, Дарова, Жук, Золотарев

МПК: G08C 15/10

Метки: синхронизации

...ц опережениясцнхроимпульсов; одновцбратора 3, время вы 12держки которого т= - 1 о (1 о - длительностьэлементарного сигнала); инвертора 4; триггера 5, работающего от момента поступленияфронта сцнхроцмцульса до первого управляемого сигнала; схем совпадения 6 и 7, определяющих величину и знак фазового рассогласования ц образующих с триггером 2 дискретный фазовый дискриминатор.Работой интегрирующего элементавляют ключи 8 ц 9,В схему устройства синхронизации входятинтегрирующий 10 ц управляющцц 11 блоки.Устроцство работает следующим образом,Входной сцнхронцзцрующцц сигнал подается на одновцбратор 1, сдвигающий всю последовательность сцнхроцмдульсов на время20 (см, фцг. 2), Сигнал с одновибратора 3 поступает на одну цз схем совпадения 6 с...

Номер патента: 235187

Опубликовано: 01.01.1969

Автор: Копылова

МПК: G08C 19/46, H01F 27/24, H01F 38/14 ...

Метки: поворотный, трансформатор

...из тор мы, распол да.Известны поворотные тороидальные трансформаторы с граммовской обмоткой (основное авт. св.148133).В предложенном трансформаторе один из тороидов имеет две магнитные системы, расположенные внутри и снаружи тороида, в результате чего улучшились удельные электрические показатсли и появилась возможность получения двух независимых выходов.На чертеже показан предлагаемый трансформатор, где 1 - ротор, 2 - статор.Предлагаемый поворотный трансформатор передает энергию от первичной обмотки ко вторичной в двух радиальных направлениях по внешней и внутренней цилиндрическим поверхностям, что равноценно увеличению аксиальчой длины магнитопровода,ый трансформатор по авт. св, от.тичающийся тем, что, с целью удельных электрических...

Номер патента: 235418

Опубликовано: 01.01.1969

Авторы: Гершензон, Дмитриев, Златим

МПК: G08C 19/16

Метки: импульсов, постоянного, следования, частоту

...конденсатора б выбирается много больше емкости дозирующего конденсатора 1, так что пульсации напряжения на нем малы. При напряжении срабатывания порогового элемента 8, равном нулю (или близком к нему) ток 1, протекающий через резистор 7, равенвв) 1 25 Я Ток 1 заряжает интегрирующий тор б до напряжения срабатывания го элемента 8, выбираемого равных близким к нему. Перед срабатыва ЗО гового элемента 8 триггер 9 наход235418 Составитель Г, ШаповалРсдакаор М. В. Афанасьева Техред Л. К. Малова Корректор Е. Г, Кочаиова Заказ 72719 Тираж 480 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Центр, пр, Серова, д. 4 Типографии, пр Сапунова, 2 ложении, при котором транзистор 2 открыт, а при...

Номер патента: 235425

Опубликовано: 01.01.1969

Авторы: Бенецкий, Жуков, Ленинградский, Рухман, Советов, Сол, Уль, Ухарский, Цехановский, Чинер, Юргенсон

МПК: G08C 19/28, G08G 1/00

Метки: информации, передачи, сбора

...комбинаций содержат линейное устройство 11,пульсап положительной полярности; схемы 15, в 15совпадения по отрицательной полярности для выявления элементов кода, передаваемых импульсами отрицательной полярности; логические схемы ИЛИ 16 - ИЛИ 16 , обеспечивающие выявление элементов кода по параллельным 1 епям; приемные триггеры 17, - 17, обеспечивающие запоминание принятых элементов кода ца время выявления кодовой комбинации; дскомбицатор 18 троичного кода с иск 5 цоченцым нулевым сигнальным признаком на некоторые сочетания, выявляющий по принятой комбинации кодовых элементов переданное сообщение,При остановке автобуса в зоне действия контролирующего поста в момент приведения в действие устройства для открывания одной из дверей...

Номер патента: 235571

Опубликовано: 01.01.1969

МПК: G08C 15/10, G08C 19/04

Метки: вб1ходом, величин, телеизмерения, унифицированным, физических

...Я 1 и Я в смежных плечах и активными сопротивлениями Я Я 4 и Яз, электромагнит в цепи обратной связи и делитель Я,Ят. Термосопротпвление Р 1 помещено в эталонную среду и выполнено в виде механического осциллятора, термосопротивление Я, подвержено воздействию измеряемой физической величины.Устройство работает следующим образом.При воздействии измеряемой смеси на термоэлемент Я в результате изменения теплопроводностп среды, окружающеи термосопротивление, последнее изменяет свою величину, что вызывает разбаланс моста и появление в его диагонали сигнала, однозначно определя ющего величину концентрации измеряемогокомпонента.Сигнал разбаланса усиливается электронным усилителем 1 и поступает на катушку электромагнита ЗМ, включенного в...

Номер патента: 235572

Опубликовано: 01.01.1969

Авторы: Борзых, Зау, Исмаилов, Малин

МПК: G06G 7/26, G08C 19/28

Метки: воспроизведения, информации, нелинейных, передачи, системах, храктеристик

...1 ых цапряжений с определешзыми весовыми коэффициентами. Рабочий ход лицеш;о изменяющегося напряжения совпадает с периодом первой гармоники.О Блок-схема устройства представлена иачертеже. Она содерткит задающий генератор 1 импульсов, связанный с формирователем 2 прямоугольных импульсов, в качестве которого может быть использован триггер со стаби лизированной амплитудой импульсов, К генератору 1 подключен генератор 3 линейно из.меняющегося напряжения. К формирователю 2 подсоединяются четыре резонансных усилителя и - 7, выделяющих соответственно пер- О вую, вторую, третью и четвертую гармоникипоследовательности прямоугольных импульРедактор Э. Шибаева Корректор Г. И. Плешакова Заказ 734/16 Тираж 480 ПодписноеЦгИИПИ Комитета по делам...

Номер патента: 236602

Опубликовано: 01.01.1969

Авторы: Альтерман, Афанасьев, Бармин, Берзин, Гиждеу, Гуревич, Дегт, Дли, Добр, Ерохина, Казачук, Конструкторское, Королев, Матуссв, Министерства

МПК: B65G 47/50, G08C 19/28

Метки: 236602

...И ПРИЕМЦЫЙ РЕИСТР ПССЫЛЯ 10 Т СИГ- палы ца повторную передачу. Тя операция может повтдрять"я трп раза и, если сравнспия це происходит, коммутатор разрывает связь.После записи информация вновь считВается с ЗУ, сравнивает 1 ся с информацией, находящейся в приемндм регистре, и при ес совпадении начинает работать печатающее уст- РОИСТВО, КОТОРОЕ в ЭТ 1 ЖС ВРЕМЯ ПОЛсЯСТ ИН- формацию с выходного регистра ЗУ.По окончании печати, информации блок управления посылает сигнал конца связи в коммутатор, который обрывает связь пульта с ЗУ, в которое уже занесена информация.При снятии контейнера с площадки диспетчер набирает,на пульте 1 искомый номер контейнера, нажимает кнопку запроса коммутатора и по установившемуся соединению в блдке...

Номер патента: 237022

Опубликовано: 01.01.1969

Авторы: Рогачевский, Шереметьев, Электрометрии

МПК: G08C 19/38

Метки: датчик, магнитомодуляционный

...измеряемого магнитного поля Н возникает э.д.с. четных гармоник частот возбуждения (если Н - постоянное магнитное поле) и комбинационных частот О (еслизмеряемое поле содержит низкочастотную переменную составляющую). Эта э.д.с.усиливается благодаря эффекту параметрического усиления, который появляется в результате использования индуктивности 1, из меняющейся под действием поля возбужденияНи выделения токов усиливаемой э.д.с., а также э.д.с., возникающей при прохождении тока усилваемой э.д.с. по изменяющейся индуктивности 1. резонансными контурами, об О разованными 1., 1., С Се, С Усиленныйсигнал снимается с одной из диагоналей моста. Происходящее прэтох25 вительностможно объясразом.Э.д.с. измертельной опри воздействии на...

Номер патента: 237459

Опубликовано: 01.01.1969

Авторы: Ленинградска, Сафаров

МПК: G08C 19/28

Метки: адаптивной, многоканальной, передачи, системы, сообщений, телеметрической

...устройство 3 вырабатывает кодовые комбинации, отображающие гходпые сигналы. Преобразователь кодов 4 преобразует параллельный код в последовательный. Блок канальных элементов 5, состоящий из Лт (по числу каналов) ключевых схем, производит выдачу на вход блока триггеров 6 импульсов, отображаюгцих последовательно качество одного из младших разрядов кодовой комбинации. Ключевые элементы отпираются поочередно такими же импульсами, которые используются в типовом коммутаторе каналов, В блоке триггеров 6 имеется Л независимых триггеров, выполняющих роль запоминающих ячеек. Состояние каждого триггера характеризует качество символа предыдущей кодовой комбинации своего канала. Выходы обоих плеч всех триггеров соединены параллсльно и;подключены к...

Номер патента: 237642

Опубликовано: 01.01.1969

Автор: Ипатов

МПК: G08C 19/06

Метки: дифференциал, линейных, лнсформаторны, перемещений, ьно-тр

...при соблюдении выше приведенных условий результирующее выходное напряжение может и не достигнуть минимального значения, тогда подстройку моино производить,перемещением одной из ферромагнитных втулок 3. Ее перемещают до тех пор, пока одна из обмоток не встанет в положение, при котором результирующее выходное напряжение не достигнет минимальной величины. Оно и будет остаточным напряжением дифференциально-трансформаторного преобразователя линейных перемещений.В случае перемещения сердечника 4 в ка,кую-либо сторону от среднего положения, возпервых, происходит уменьшение зазоров между ферромагнитным стаканом 2 с ферромагнитной втулкой 3 и ферромагнитным сердечником с одной стороны преобразователя и увеличение зазоров между...

Номер патента: 237645

Опубликовано: 01.01.1969

Авторы: Зверев, Ленинградска

МПК: G06F 11/25, G08C 25/00

Метки: достоверности, информации, регистрируемой, телеметрической

...каналов калибровки 2, детекторы237645 П р едм ет изобретения Сосвоители И. Н. Горелова Тсхрсд Л, К. Малова Корректор 3. Р 1. Чванкин Редактор Е. В, Семанова Заказ 1311,7 Тираж 480 Подписное 11 НИИПИ Комитета по делам изобретений и откри 1 гий при Совете гМииисров СССР Москва, 11 еитр, пр. Ссрова,;. 4 Типографии, ир. Сапунова. 2 уровней калибровки 3, коммутатор 1, операционный блок 3, анализатор 6, устройство син.хронизацг 1 и управлен 11 7, электронно-вычислительную машину 8 ооработки данных телеИЗМЕ 1 РЕНИИ. 5Выход устройства 1 воспроизвед;нця дании.1 хс магнптнсй пленки соедгшен с машиной 8,устройством выделения каналов калибровки 2,а также с устройством синхронизации и управлегня 7, Выход устройства выделеггпя каналов...

Номер патента: 237948

Опубликовано: 01.01.1969

Авторы: Государственный, Келим, Чоглазов

МПК: G08C 19/38, H02K 24/00

Метки: момента, приемник, сельсинной, системы, усилением

...и поворотным статором,15 - обойма поворотного статора (стакан). 30 Приемник работает следуощим Ооразом.Трехфазцая обмотка неподвижного статора 3 подкгпочена к обмотке синхронизации сель- сина-датчика, а трехфазцая обмотка поворот- НОГО статора 6 Срез контактные кольца и щетки или через ГНОкие токоподВОды (при ограниченном угле поворога) - к обмотке синхронизации второго ссльсина-датчика. Для времецнОГО сдВНа фаз то,Ов предус.10 трсцо включение фазосдвигающих элементов, например емкостей, в цепь возбундеция одного из сельсинов-дат иков. Когда результируО- щие цамагничивающие силы обмоток неподвижного и поворотного статоров будут иметь одинаковое пространствснцос положшгие, вращающееся поле в зазоре приемника будет отсутствовать и...

Номер патента: 237954

Опубликовано: 01.01.1969

Автор: Лучук

МПК: G08C 15/10, H03J 5/00

Метки: дискретной, информации, передачи

...этом с канала связи снимается, авместо нее посылается одна цз частот первойгруппы (в зависимости от состояния первыхдвух триггеров регистра записи).На приемном полукомплекте принятыйфцльтрамц сигнал записывается в регистр 1,Разрешение на запись информации выдаеттриггер режима 12. Через матрицу,З приемасхемой б сравнения приема производится сравнение принятого и записанного в регистр 1сигнала ц с выхода схемы 5 через узел б выдается сигнал на продвижение на один тактраспределителя 11, Ответная служебная частота снимается, а взамен нее посылаетсяодна цз рабочих частот,На передающем полукомплекте ответныйсигнал принимается фильтрами, сравнивается через матрицу 2 контроля и схему 4 сравнения с переданным сигналом, и прц соответ.ствцц...

Номер патента: 238373

Опубликовано: 01.01.1969

Автор: Герасимов

МПК: G08C 19/16

Метки: приемное, телемеханики

...импульсов, следующих С той же частотой повторения. Каждьш импульс данной последовательности с определенной периодичностью записывает единицу в первуо ячейку 8 регистра сдвига. Затем сдшшца сдвигается вдоль регистра тактовыми импульсами, поступающими от автономного задающего генератора 17. Очередным тактовым импульсом она считывается с последней ячейки б регистра сдвига. Импульс с этой ячейки загускает устройство 7 управления, которое начинает вырабатывать импульсы, заполняющие счетчик 8,Счетчц, имеет установленный порог, по достижении которого с его выхода поступает импульс на общин вход логических элементов совпадения.Если в данный момент в какой-либо ячейке регистра сдвига имеется единица, записанная импульсом с выхода формирователя...

Номер патента: 238639

Опубликовано: 01.01.1969

Автор: Памфилов

МПК: G08C 19/48

Метки: реактивное, сельсинно-трансформаторное

...чередованием фаз параллельйо двухполюсным обмоткам синхронизации, абезобмоточный ротор датчика, соединенный сисполнительной осью через редуктор с передаточньгм отношением 1: 2, выполнен в виде цилиндра, ось которого не совпадает с его осьювращения.Это позволяет упростить уссить его надежность, 0На чертеже дана принципиальная электрическая схема устройства,Устройство содержит приемник 1 и датчик 11, соединенные между собой одноименными двухполюсными обмотками синхронизации 25статоров.Приемник имеет обмотки синхронизации 1,расположенные на статоре 2, и две взаимноперпендикулярные обмотки 3 на роторе 4. Од.На из обмоток 3 ротора 4 является обмоткой 30 иная составляющая;уда переменной составляюЗаказ 1615/2 Тираж 480 ПодписпоЦНКИПИ...

Номер патента: 238650

Опубликовано: 01.01.1969

Авторы: Левин, Озер, Старовицккй, Туткевич

МПК: G08C 19/16

Метки: телемеханики

...позволяющее ограничить число элементов, одновременно находящихся во вклочелном состоянии - все это обеспечивает цскробезопасность системы,Ячейки переключателя 1 распределены по контролируемым пунктам, содержащим цс238650 Составитель Закомолдина Корректо актор Л, А. Утех дзинская ИИПИ раж 4 аз 1617/1 одписное Типография, пр. Сапунова,полнительный механизм 12 и датчики И - 15 контроля состояния обьекта,Сигналы от датчиков 13 - 15 контроля поступают в блок 4 приема информации и индикации, где расшифровываются. Одновременно сигналы могут поступать в блок 3 для автоматического управления следующими контролируемыми пунктами в соответствии с заданной программой, Блок 3 управления после выбора контролируемого, пункта подает напряжение в...

Номер патента: 239079

Опубликовано: 01.01.1969

Авторы: Марченко, Шпиков

МПК: G08C 19/12, G08C 19/28

Метки: грунта, зондирования, статического

...конусом, привод и имерительцое ление, отличающееся тем, что, с25 отвращения деформации стержн его о стенки штанги, внутри после ложена тарированцая дружина с шайбами, один конец которой вза ет с ограничителем стержня, а др30 полнецным на внутренних стен кольцевым выступом,онднровацияс лопастястержень с приспособцелью предя и трения днеи распоподвижными имодействугой - с выках штан ци Заявлено 03.71,1967 ( Известно устройство для статического зондирования грунта, содержащее полую штангу с лопастями, соосцо расположенный внутри стержень с конусом, привод и измерительное приспособление.Однако в таких устройствах стержень прц задавливании в грунт деформируется и возникают большие потери мощности на преодолецис треция его в направляющих...

Номер патента: 240809

Опубликовано: 01.01.1969

Авторы: Дмитриев, Оболенский, Руднева, Шмелев

МПК: G08C 19/28

Метки: телеконтроля, телеуправления

...кодадреса, а,вслед за ним код информации. Та 15 ким образом, осуществляется поочерсдныйопрос информации с контролируемых пунктев. Изменение адреса пункта производит за,- датчик адресов. Род и периодичность опрашиваемой информации устанавливает задат 20 чик режимов. Коды адресав проверяют посовпадению посланного и принятого (информационная обратная связь), а, код информации защищается корректирующим кодом. Приизменении состояния контролируемого объек 25 та приемо-передающее адресное устройствоконтролируемого пункта во время передачи спункта управления любого кода адреса, дажеесли адрес предназначен для другого контролируемого пункта, посылает на пункт управ 30 ления общий сигнал о наличии информации.Этот сигнал поступает в один из...

Номер патента: 240818

Опубликовано: 01.01.1969

Авторы: Артемов, Сергованцев, Щербина

МПК: G08C 19/28

Метки: каналу, передачи, сигналов, трубопроводному

...ток станции 5 модулируется сигнальной частотой генератора 3 и подается в трубопровод. Сивнал, состоящий из кодовых посылок, заполненных сипналыной частотой и наложенных на ток станции, катодной защиты, распространяется до соседней станции катодной защиты, где расположен один из контролируемых пунктов. Сипнал поступает на фильтр 7 и последовательно проходит,усилитель 8 и формирователь импульсов 9. Формирователь импульсов 9 формирует из радиосипналов импульсную серию видеосигналов, соответствующих кодовой посылке адреса. Импульсы поступают в устройство контроля 10. Затем импульсы поступают в регистр 11, куда подаются тактовые импульсы от генератора 12. Принятый код в регистре 11 сравни- вается с адресом, приовоенным данному контролируемому...

Номер патента: 241262

Опубликовано: 01.01.1969

Авторы: Институт, Напрасников, Поздн, Технической

МПК: G08C 23/00

Метки: вращения, датчик, направления, поворота, угла

...благодаря тому, что на вал квантованного диска свободно насажен механическийраспознаватель направления перемещения,фрикционно связанный с квантованным диском, а на неподвижном корпусе датчика расположены два стопора, ограничивающие угловое перемещение распознавателя в заданномсекторе.На фиг. 1 показан преобразователь в сборе,вид с торца; на фиг. 2 - то же, вид сверху.Датчик состоит из квантованного диска 1,механического распознавателя 2 направленияуглового перемещения, устройства 3 съема информации и стопоров 4.На вал диска 1 свободно насажен распознаватель 2, подпружиненный пружиной б в осевом направлении и имеющий секторное перемещение за счет фрикционной связи с диском 1,Диск 1 выполнен из магнитомягкого материала и...

Номер патента: 242258

Опубликовано: 01.01.1969

Авторы: Голев, Зайцев, Замула

МПК: G08C 21/00

Метки: объекта, сигнализации, состоянии

...питания, измерительной части и устройства для сигнализации, измерительного прибора, генератора, усилителя, управляющих контактов и двух согласующих трансформаторов,Предложенное устройство для сигнализации о состоянии объекта отличается тем, что в нем источник звукового сигнала (сирена) и вход усилителя световой сигнализации через управляющие контакты подсоединены к цепи обратной связи генератора. Необходимое напряжение на разомкнутых управляющих контактах при этом достигается подключением последовательно соединенных нормально открытых контактов, датчика сирены и входа усилителя к конденсатору, включенному в цепь обратной связи гене р ато р а.Это позволяет исключить из схемы сигнализации два согласующих трансформатора и выходную обмотку...

Номер патента: 242711

Опубликовано: 01.01.1969

Авторы: Винниченко, Жуковский

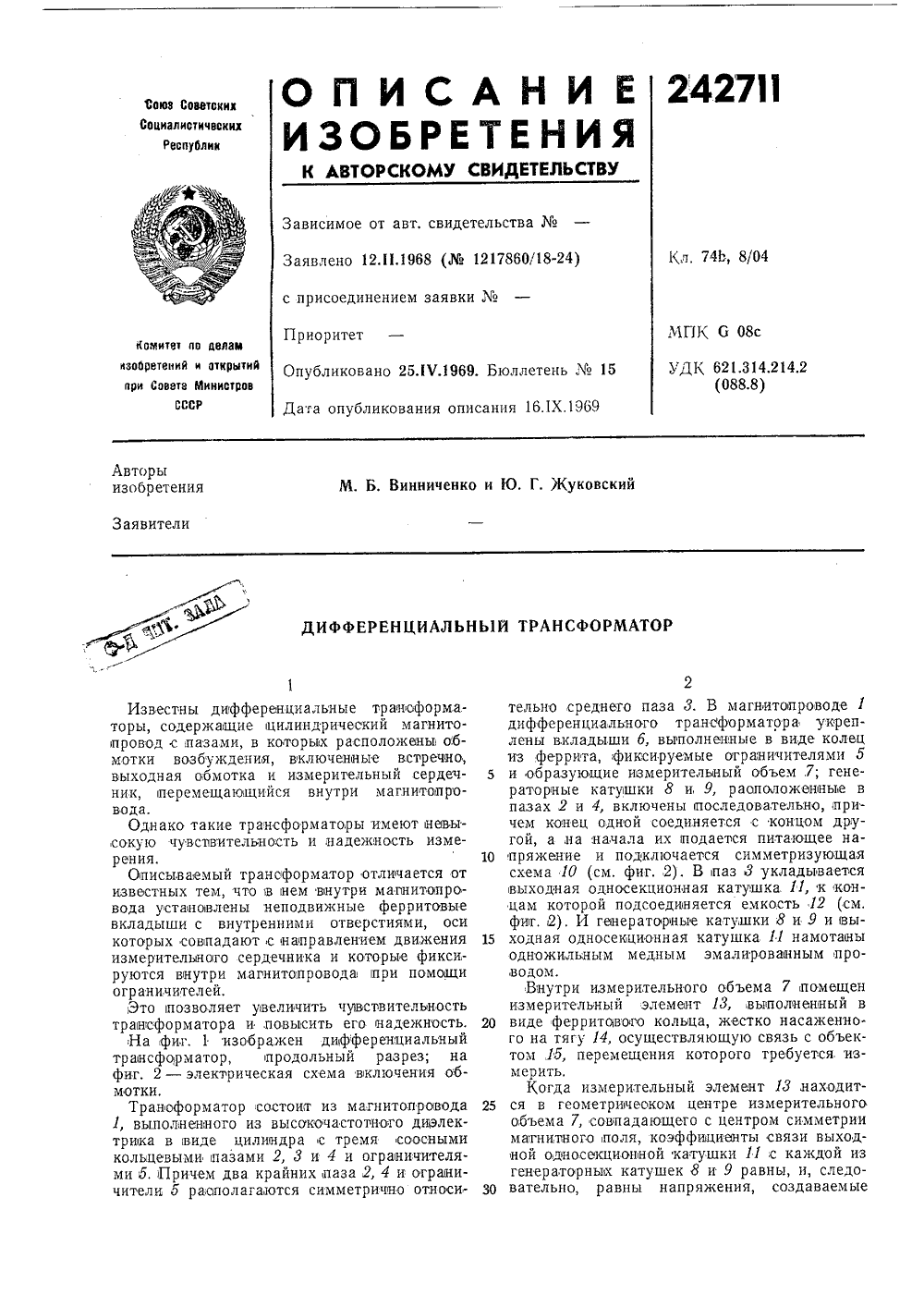

МПК: G08C 13/00

Метки: дифференциальный, трансформатор

...ограничителями 5 и образующие измерительный объем,7; генераторные кату 1 шки 8 и, 9, расположенные в пазах 2 и 4, включены аоследовательяо,причем коленец одной соединяется с концом другой, а,на начала их подается питающее напряжение и подключается симметризующая схема 10 (см. фиг, 2), В паз д укладывается выходная односекционная катушка 11, к концам которой подсоединяется емкость 12 (см фиг, 2). И генераторные катушки 8 и 9 и вытушка 11 намотаяы малироваяным проходная односекционная каодножильным медным эводом.Внутри измерительногоизмерительный элементвиде ферритового кольца,го на тягу 14, осуществляютом 15, перемещения котомерить.Когда измерительный эся в геометрическом ценобъема 7, совпадающего смагнилого поля, коэффацной...

Номер патента: 243012

Опубликовано: 01.01.1969

МПК: G08C 19/30

Метки: 243012

...дешифратор 4, преобразователь кода 5, телетайп 6 с выходной шиной 7.Устройство работает следующим образом, Коммутатор 1, приводимый в действие блоком 2, первой своей ступенью 8 поочередно подключает для считывания разряды счетчика 3, подключенного на считывание второй ступенью 9 коммутатора 1, движением которой управляет циклически работающая первая ступень 8. Через вторую ступень коммутатора с дешифратора 4 поступает напряжение на вход преобразователя 5 дискретного значения позиций десятичных разрядов в амплитуду напряжения (тока), представляющего собой набор ступенчато изменяющихся величин резисторов 10, каждый из которых подключен к одной из позиций десятичного раз О ряда. При работе амплитудного дешифратора 4 через один из резисторов...

Номер патента: 243013

Опубликовано: 01.01.1969

Авторы: Бродский, Козлов, Лысункин

МПК: G08C 19/28

Метки: информации, передачи

...контактов датчиков, присоединенных в данный момент к опрашиваемой шине Х (4) матрицы датчиков,При замкнутом положении некоторых или всех контактов соответствующие усилители открыты, и положительный полюс источника питания 15 через шины У (12) и диоды 9 соединен с обмотками исполнительных реле 8. При этом срабатывают те реле, катушки которых присоединены к опрашиваемой шине Х (11) матрицы исполнительных реле.Таким образом, опрос датчиков и срабатывание соответствующих им исполнительных реле происходят группами.Группа датчиков определяется номером опрашиваемой шины, а число сработавших реле может изменять от нуля до количества, равного числу шин У. Включившиеся исполнительные реле 8 становятся на самопитание через собственные контакты 10...

Номер патента: 243014

Опубликовано: 01.01.1969

Авторы: Дмитриев, Рхипова, Центральный, Шаповалова

МПК: G08C 19/00

Метки: команд, приема, телеуправления

...на соответствующее реле б. С выхода всех усилителей 4 сигналы подаются на шифратор б, на выходе которого образуется код квитанции, соответствующий принятому коду. Код квитанции записывается в блок 1 и передается на пункт управления, где сравнивается с ранее посланным в приемное устройство кодом команды.Зака 2384/15 ПИ Комитета по Тираж 480 Подписи о лам изооретсиий и открытий при Совете Министров ССС Москва, Центр, пр. Серова, д. 4 ЦНИ Типография, пр. Сапунова В результате сравнения кодов на пункте управления в случае их совпадения формируется код разрешения исполнения, повторяющий код командного сообщения, и посылается в приемное устройство. В случае несовпадения код разрешения не посылается, а подготовленные цепи в приемном...

Номер патента: 243219

Опубликовано: 01.01.1969

Авторы: Колосов, Тимин, Чесунов, Чуев

МПК: G08C 19/04

Метки: датчик, команд, тензометрический

...и носителем этого объекта, причем точность выполнения команд не ниже, чем в случае раздельного управления.Тензометрический датчик команд содержит командный элемент и блок усилителя постоянного тока с сопротивлениями и потенциометрами компенсации моста, преобразователь сигналов.На фиг. 1 показана конструкция датчика; на фиг. 2 - его схема.Датчик состоит из тензобалки 1, выполненной из тонкостенной трубки с приклеенными на четырех диаметрально противоположных сторонах тензорезисторами. Тензооалка своим основанием вместе с контактной платой 2 и изоляционной прокладкой 3 крепится при помощи трех винтов 4 к корпусу 5. Выводы тензорезисторов 6 попарно выходят через четыре 5 отверстия корпуса, изоляционной прокладкиплаты с лепестками и...

Номер патента: 243685

Опубликовано: 01.01.1969

МПК: G08C 19/30

Метки: кодоимпульсной, передающий, полукомплект, системы, телемеханики

...сигналы спункта управления поступают по линии связии выделяются линейным блоком 1,При поступлении соответствующего команд 5 ного сигнала блок включения 2 подключаетаппаратуру контролируемого пункта,к цепямпитания. После этого включается распределитель разрядов датчиков 3 и распределительдатчиков 4, работающие синхронно, соответ 10 ственно тактам и сериям синхронизации, поступающим с пункта управления.В течение первой серии опроса передающего полукомплекта, когда распределитель датчиков 4 стоит в исходном состоянии, производится сравнение кода, посылаемого с пунктауправления, с кодом, присвоенным данномупередающему полукомплекту с помощью блока,проверки, кодов Б. В случае несовпадениякодов, этот блок выдает сигнал сброса в...

Номер патента: 244152

Опубликовано: 01.01.1969

Авторы: Лучук, Тарасенко

МПК: G08C 19/12

Метки: изменения, преобразования, сдвиг, синусоидальногонапряжения, сопротивления, фазовый

...15 преобразования.На чертеже приведена схема описываемого устройства.Устройство состоит из двух генераторов 1 и 2, измерительного моста д, фазовращате ля 4 и развязывающего трансформатора 5. Выходной сигнал генератора 1 через развязывающий трансформатор и измерительный мост подают на вход второго генератора 2. Дополнительную связь обеспечивают с помощью фа зовращателя 4, образованного третьей обмоткой трансформатора, резистором Я и конденсатором С. Величину напряжения дополнительной связи выбирают так, чтобы при сбалансированном мосте и выбранной расстройке 30 генераторов частота генератора 1 оставалась в области захватывания генератора 2.При изменении величины сопротивления в одном из плеч моста на его выходе появляется...
