G08C — Системы для передачи измеряемых переменных величин, управляющих или подобных сигналов

Номер патента: 1003123

Опубликовано: 07.03.1983

Автор: Финаев

МПК: G08C 15/06

Метки: информационных, каналов, коммутации

...подан на входы 1101 - 110 узла 47 выбора. Узел выбора должен выбрать минимальный иэ этих кодов, что будет соответствовать выбору направления передачи по шине 19 с минимальной длиной пути до устройства 5 коммутации назначения сообщения на сети связи. Причем направления передач, которые неисправны либо заняты передачей, выбраны не будут, так как на входы 110 - 110 и 110 - 11010 будут поданы кодовые комбинации из одних только единиц, а зто будут числа максимальные по величине.Происходит выбор оптимального по длине минимального иэ допустимых, т.е. исправных н незанятых) пути по исходяцим направлениям выходных шин 19 1 - 19 и узлом 47 выбора следующим образом.Алгоритм работы узла 47 выбора состоит в анализе параллельных 1 одноименных )...

Номер патента: 1003124

Опубликовано: 07.03.1983

Авторы: Нилова, Ящук

МПК: G08C 19/16

Метки: передачи, сигналов

...трансформатора черезпервый диод и начало вторичной обмотки второго трансформатора черезвторой диод подключены к второму выходу устройства, третий и четвертыйрезисторы соответственно шунтируютпервичные обглотки первого и второготрансформаторов.На чертеже приведена блок-схемаустройства,Устройство содержит триггер 1, 40элементы И-НЕ 2 и 3, конденсаторы4 и 5, резисторы 6 и 7, трансформаторы 8 и 9, диоды 10 и 11, резисторы 12 и 13, составляющие выходнойблок 14. Кроме того, на чертеже 45обозначены первый выход 15 устройства, вход 16 устройства и второйвыход 17 устройства,Устройство работает следующим образом. 50Например, триггер 1 находится всостоянии "1", Первый подлежащий передаче импульс положительной полярности поступает на входы...

Номер патента: 1003125

Опубликовано: 07.03.1983

Автор: Белоус

МПК: G08C 19/28

Метки: двоичных, передачи, приема, сигналов

...смежных байтов получается дополнительный байт, в результате чего подготовленная к передаче информация содержит К + 1 байтЭта информация подводится на первые входы первой группы элементов И 4, причем первый и последний байты подводятся без каких-либо преобразований 11001101 01100110 11110100 01011011По команде, поступающей с первого блока 1 О управления, запускается передающий распределитель 5 импульсов и на второй вход модулятора 7 с второго элемента ИЛИ 8 последовательно поступают код синхронизации, код начала и приведенные четыре. байта информации. Через линию 11 связи переданное сообщение поступает на демодулятор 12, с выхода которого поступает на блок 14 синхронизации, и управления, чем обеспечивается его синхронная работа. После...

Номер патента: 1003126

Опубликовано: 07.03.1983

Авторы: Адерихо, Якимович

МПК: G08C 19/28

Метки: информации, отображения, приема

...инФормация в параллельном кодевыход 31 блока 1 приема последовательного кода ) поступает на вход преобразователя 2 кода. Затем по входу 29 от АПД приходит сигнал подтверждения поступления информации, сопровождаемый тактовым импульсом по шине 27 и сигнал с выхода элемента И-НЕ 40выход 32 блока 1 приема последовательного кода ) поступает на вход триггера 7 и элементов И-НЕ 17 и 18. На выходе элемента И-НЕ 17 появляется сигнал, разрешающий запись информации из регистра 38 сдвига, преобразованной преобразователем 2 кода в вид, зависящий от,поименейного типа индикатора, в регистратор 3 памяти и на индикаторе 5 отображается символ, соответствующий поступившей инФормации от АПД; Сигнал с выхода элемента И-НЕ 17 устанавливает также триггер 10...

Номер патента: 1003127

Опубликовано: 07.03.1983

Автор: Орлов

МПК: G08C 19/28

Метки: приема, телесигналов

...выхода 6 и записывается в накопитель 7. По мере ее записи и продвижения с выходов элементов памяти накопителя 7,. соответствующих 15ненулевым коэффициентам проверочного полинома, сигналы подаются напервые входы сумматоров 23 по модулю два, На вторые входы сумматоров23 анализатора 10 подаются сигналы 20с выходов предыдущих сумматоров 23анализатора 10. На два входа первого сумматора 23 поданы сигналы с выходов двух элементов памяти накопителя 7, С выхода первого сумматора 2523 выдается сигнал, соответствующийединице при наличии нечетного числаединиц и -, нулю при четном числеединиц,Таким образом, при наличии четно. Зого числа единиц на.входе анализатора на выходе образуется нулевойсигнал, а при наличии нечетногоединичный,Результаты...

Номер патента: 1003128

Опубликовано: 07.03.1983

Авторы: Ильичев, Плотников, Синегубов

МПК: G08C 19/28

Метки: информации, приема

...регистров, необходимых для записи в двоичной форме числа приемников, подклОченньп к общему каналу связи (не показан).Выходные сигналы селекторов 2 и 3 имеют значение логического нуля. Передаваемые сигйя 71 ы принимаются приемником 1 и поступают на Входы селекгорсв 2 и 3. Г 1 ри появлении в каком-либо разрядекода единицы на выходе селектора 2единицы устанавливается уровень логической единицы, а на выходе селектора3 нуля сохраняется значение логического нуля. Аналогично, при появлении кода11 упя, на выходе селектора 3 устанавливается уровень логической едини 71 ы, а ца вы ходе селектора 2 едици 1 гы сохраняетсязняче 1 ще логического нуги,Сигналы с выходов селекторов 2 и2 О3 далее поступают на входы элементаИЛИ 4, причем сцгнапь 1 с...

Номер патента: 1003129

Опубликовано: 07.03.1983

Авторы: Багриков, Иванов, Скворцов

МПК: G08C 23/06

Метки: информации, каналу, оптическому, передачи, приема, связи

...и через передатчик синхроимпульсов с. входом синхронизирующегоканала связи, выход которого соединен20 с входом приемника синхроимпульсов,и декодер, выход которого соединен свыходом устройства, введены формирователь строб-импульсов и блок сравнения,информационный вход которого подклюр .чен к.выходу приемника информации, выход - к входу декодера, выход приемника синхроимпульсов через формировательстроб-импульсов подключен к стробируюшему входу блока сравнения.Сущность изобретения заключаетсяв выполнении сравнения информационного сигнала с пороговым уровнем в течение короткого промежутка временис высокой чувствительностью,На фиг. 1 изображена блок-схемапредлагемого устройства; на фиг. 2 -временные диаграммы, пояснякицие работу...

Номер патента: 1004786

Опубликовано: 15.03.1983

Авторы: Браун, Горенштейн, Данилюк, Тропин, Чабанов

МПК: G01L 11/00, G08C 19/16

Метки: выходом, давления, датчик, частотным

...13 емкостной системы регистрации колебаний резонатора.Узел элементов систем возбуждения и регистрации колебаний резонатора фиксируется в корпусе датчика с помощью упругой прокладки 14 и кольцевого изолятора с арматурой, состоящего из наружной втулки 15, изоляционного кольца 1 б и внутренней втулки 17, В свою очередь кольцевой изолятор жестко соцленяется с корпусом 1 датчика путем точечной сварки с наружной втулкой 15. Глухой конец резонатора 4 крепится внутри корпуса датчика с помощью плоской мембраны 18 с четырьмя отверстиями 19, служащими для пропуска электрических проводников 20, подсоединяемых к электродам 13, Датчик закрывается крышкой 21 (из ковара) с гермовводами 22, которая крепится винтами 23. Конструктивные разъемы датчика...

Номер патента: 1005136

Опубликовано: 15.03.1983

Авторы: Воловик, Грибок, Ивасенко, Солецкий

МПК: G08C 15/06

Метки: адаптивной, временной, дискретизации, сигналов

...20) поступает на ключевой эле" фмент 1, элемент 4 задержки и усилитель 12 мощности. После дискретизации с частотой импульсов, поступающих с выходагенератора 6 импульсов,:сигнал поступает на фильтр 2 (вы ход 18), который осуществляет операцию восстановления входного сигналапо его дискретным значениям, т.,е.на выходе 20 фильтра 2 напряжениепропорционально модели входногосигнала, По управляемому входу 19Фильтра 2.с помощью детектора 17(фиг. 2) производится настройка полосы пропускания фильтра в соответствии с максимальной частотой спектрасигнала в каждый момент времени,Применение фильтра 2 эквивалентноприменению аппроксимирующего полинома высокого порядка, что позволяетполучить высокие коэффициентй сжатия.При этоМ ширина полосы...

Номер патента: 1005137

Опубликовано: 15.03.1983

Авторы: Максимов, Суздальницкий

МПК: G08C 15/06

Метки: время-импульсной, модуляцией, передачи, сигналов

...выход которого через ячейкупамяти соединен с выходным блоком,каждый последующий выход регистрасдвига соединен с управляющим входом 55ключа предыдущего информационногоканала, последний выход регистра сдвига через формирователь управляющихсигналов подключен к управляющемувходу ключа последнего информацион- щ, ного канала.Сущность изобретения заключается в перезациси напряжения сигнала в ячейку памяти последующим информационным импульсом. Тем самым значи тельно уменьшается отношение временихранения информации к времени егозаписи в ячейку памяти, что повышает точность преобразования. Использование для перезаписи последующегоинформационного импульса упрощаетконструкцию устройства.На фиг. 1 представлена блок-схемапредлагаемого...

Номер патента: 1005138

Опубликовано: 15.03.1983

Автор: Арсеньев

МПК: G08C 19/12

Метки: передачи, приема, телесигналов

...за время б изменяется по синусоиде.Напряжейие 31 с выхода 4 ункционального преобразователя 7 передается на дифференцирующий .элемент 8 второго 45 преобразовательного устройства 3, после этого элемента 8 напряжение имеет вид импульсов 32, длительность .которых зависит от уровня ограничения. Двуполярные импульс 32 подаются на вход выходного формирова,теля 9 второго передатчика, который:реагирует только на отрицательные ;импульсы 32. С выхода. выходного Формирователя 9 например, в виде ключа или реле) второго передатчика прямо угольные импульсы 33 той же длительности поступают по линии связи в приемник. Длительность не.может быть ;больше четверти периода синусоидального напряжения генератора 1. 60Работа третьего передатчика 4 фиг. 1 и 5)...

Номер патента: 1005139

Опубликовано: 15.03.1983

Авторы: Ломазов, Минченко

МПК: G08C 19/12

Метки: дискретной, информации, передачи, приема

...к информационному входу приемника 8, находящегося во включенном состоянии. Радиосигналы от проезжающих в зоне радиообмена подвижных объектов принимаются и через ключ 7 поступают на вход приемника 8 и детектируются детектором 9. ПродетектированнЫе сигналы представляют собой импульсную .последовательность, состоящую в случае неискаженного приема. из заданного числа элементарных информационных импульсов, составляющих сообщение. Продетектированные импульсы через открытый в исходном состоянии ключ 11 поступают в линию 1 связи, а также на селектор 10 кодовых признаков. Количество выходов селектора 10 равно основанию используемого для радиообмена кода.На фиг. 1 и фиг. 2 иллюстрируют работу устройства при использовании двоичных кодов; в этом...

Номер патента: 1005140

Опубликовано: 15.03.1983

Авторы: Долгов, Дубов, Енин

МПК: G08C 19/16

Метки: информации, передачи, приема

...или релейном исполнении, работающий в режиме мультивибратора с заданной длительностью импульсов и пауз. Ключи 8 и 9 приняты обычной конструкции.55 1 Дополнительно введенный блок 15 представляет собой полупроводниковую или релейную схему совпадения и накопления, сигнал на выходе которой появляется только .при наличии на входе одновременно постоянно поступающего сигнала частоты Р 2 и пульсирующего с определенной закономерностью частоты Р . Исполнительный элемент 16 выполняется электромеханическим . 65 или тиристорным. Блок б может быть телефонным аппаратом.Работа устройства происходит следующим образом.При необходимости передачи управляющей команды на приемный пункт диспетчер снимает трубку, что приводит к срабатыванию...

Номер патента: 1005141

Опубликовано: 15.03.1983

Авторы: Бондарчук, Гринвальд, Рывкин, Савичев, Цветков

МПК: G08C 19/28

Метки: времени, кинопленки, проявления

...перед датчиком метки б срабатывает другойэлемент разрешения счета 8,1 и импульсы от датчика перфораций 4 начинают поступать через другой делитель 7 на вычитающий вход (-1) счетчика 9. Следовательно, во время работы фильмообрабатывающей машины на выходе счетчика 9 будет число, равное текущей длине кинопленки, находящейся в лентопротяжном тракте.Для измерения скорости Ч транспортирования кинопленки выбран методподсчета числа импульсов от датчикаперфораций за определенный постоянныйотрезок времени, задаваемый стробирующими импульсами, С целью непрерывной фиксации скорости транспортирования кинопленки для ее измерения применены.два канала, коммутируемыесчетным триггером 13, опрокидывающимся стробирующими импульсами генератора 14. Импульсы...

Номер патента: 1005142

Опубликовано: 15.03.1983

Авторы: Вейс, Колесников, Мокроусов, Сумительнов

МПК: G08C 19/28

Метки: телемеханики

...которые используются какподадресние признаки. На втором-шестом тактах передаются разряды кодателеоперации.Посылка сигналов телеуправленияосуществляется на седьмом такте,информация с которого поступает вблок 8, где срабатывает реле и встаетна самоблокировку, одновременно замы"каются контакты блока 9., На восьмом Э 5такте производится передача сигналовсостояния объекта. Набор номера выбираемого коммутатора осуществляется блоком 22 кнопками управления. Номер объекта, состоящий из трех цифр восьмиричнойсистемы, фиксируется регистром 18 вдвоичной форме.В зависимости от того, какая цифра была набрана первой в регистре 18,блоком 24 выбирается соответствующееосновное направление линии связи.Второй цифрой номера объекта выбирается...

Номер патента: 1005143

Опубликовано: 15.03.1983

Авторы: Бабкин, Бардин, Сибигатулин

МПК: G08C 19/28

Метки: команд, телеметрических, формирования

...4 управляющих сигналов,После этого в регистр 1 заносится код,соответствующий режиму загрузки бло-.ка 9. В этом режиме процессором (на. З 5чертеже не показан) заносится в блок9 таблица телеметрических команд покомандам записи, вырабатываемым вдешифраторе 4 управляющих сигналов,по входным импульсам процессора, подаваемым на вход 11 дешифратора 4.Смена адресов ячеек блока 9 памятиобеспечивается распределителем 5 и дешифратором 4. По окончании загрузки при установке кода в рфгистре 1 на 45считывание соответствующей зонысчетчик 2 адреса блока 9 памяти устанавливается в исходное состояние, соответствующее адресам первых слов, которые должны быть считаны. По этому же коду в распределителе 5 формируются сигналы, обеспечивающие запись...

Номер патента: 1005144

Опубликовано: 15.03.1983

Авторы: Вечканов, Глазунов, Федоров

МПК: G08C 19/28

Метки: информации, передачи, телеметрической

...определяемой генератором 5тактовых импульсов. Импульсы с выхо)да преобразователя 4 поступают нсчетчик-накопитель 10 блока 6 усреднения, который подсчитывает суммарное число импульсов. Одновременно число накоплений (тактон, осреднений) через открытый. ключ 7 записывается в счетчик 8 тактовых импульсовЕмкость счетчика-накопителя 10выбирается исходя из априорного среднего значения измеряемого сигнала ах и требуемого числа осреднений (требуемой частоты опроса). Максимальная сумма, которая может быть записана в счетчике 10, равна 2 = ах и, гдеКК+ 1 - . число разрядов счетчика 10; и - число выборок (Усреднений). При заполнении К разрядов счетчика 10 с последнего К + 1 разряда снимается сигнал, закрывающий ключ 7 и поступающий в...

Номер патента: 1005145

Опубликовано: 15.03.1983

Авторы: Глазунов, Конюхов, Федоров

МПК: G08C 19/28

Метки: информации, окружающей, передачи, состоянии, среды

...блок 8 сравнения никакого сигнала не формирует, При этом сиг-. налы метеопараметров, также присут-. ствующие в общей последовательности, нийакому срав не нию не подвергаются и беспрепятственно проходят с АЦП 6 через блок 8 на вход блока 9. Это достигается - как и в блоке 7 - ограниченной емкостью регистра сравненияблока 8, содержащего разряды только на первые (1 - Б) каналы параметровзагрязнения. При этом в блок 9 поступает код адреса и времени. каналов с блока 10 кодирования вместе с кодами текущих значений метеопараметров, поступающих с АЦП 6.При несовпадении истинного и пред. сказанного сигналов блок 7 сравнения Формирует сигнал приращения и работает аналогично прототипу, передавая на выход вместе с кодами адреса и времени...

Номер патента: 1005147

Опубликовано: 15.03.1983

Авторы: Воловик, Грибок, Ивасенко, Солецкий

МПК: G08C 19/28

Метки: информации, передачи, телеметрической

...отсчетов ), по которым на приемной стороне можно с требуемой точностью восстановить выходные сигналы всех датчиков в виде функций времени. Коды неиэбыточных; выборок формируются на пером выходе блока 19 выделения существенйых от-.осчетов и сохраняются вплоть до конца периода коммутации. В случае выделе-: ния в данном периоде, коммутации существенного отсчета на втором выходе блока 4 выделения существенных отсчетов формируется высокийразрешающий) сигнал, который сохраняется до конца периода коммутации. Если в данном периоде коммутации неизбыточная выборка не вьщеляется, то с момента определения избыточности выборки до конца периода коммутации на втором выходе блока 19 выделения существенныхотсчетов сохраняется низкий (...

Номер патента: 1005148

Опубликовано: 15.03.1983

Авторы: Галяс, Флоров, Цыганок

МПК: G08C 19/28

Метки: избыточности, информации, сокращения

...сигналов и устройство переходит к обработке нового отсчета. Если же И(1)Ф И(1-1),то блок 7 сравнениявырабатывает сигнал,по которому значение И(1) переписывается в регистр 5 ив блок 8 буферной памяти, из котррогоэто значение Б (1) передается на выходустройства (в канал связи). Далееустройство переходит к обработке нового отсчета,Достижение поставленной цели можно проиллюстрировать следующими рассуждениями.Как известно, коэффициент сжатия полосы частот К определяется соотношениемК =кСЧгде К - коэффициент сжатия по числуотсчетов;И - объем информационной частислова не сжатых данных;од - объем информационной частислона сжатых данных;в- объем служебной, информации,приходящейся на один существенный отсчет.Из этого выражения следует, что...

Номер патента: 1005149

Опубликовано: 15.03.1983

Автор: Лаврусевич

МПК: G08C 25/00

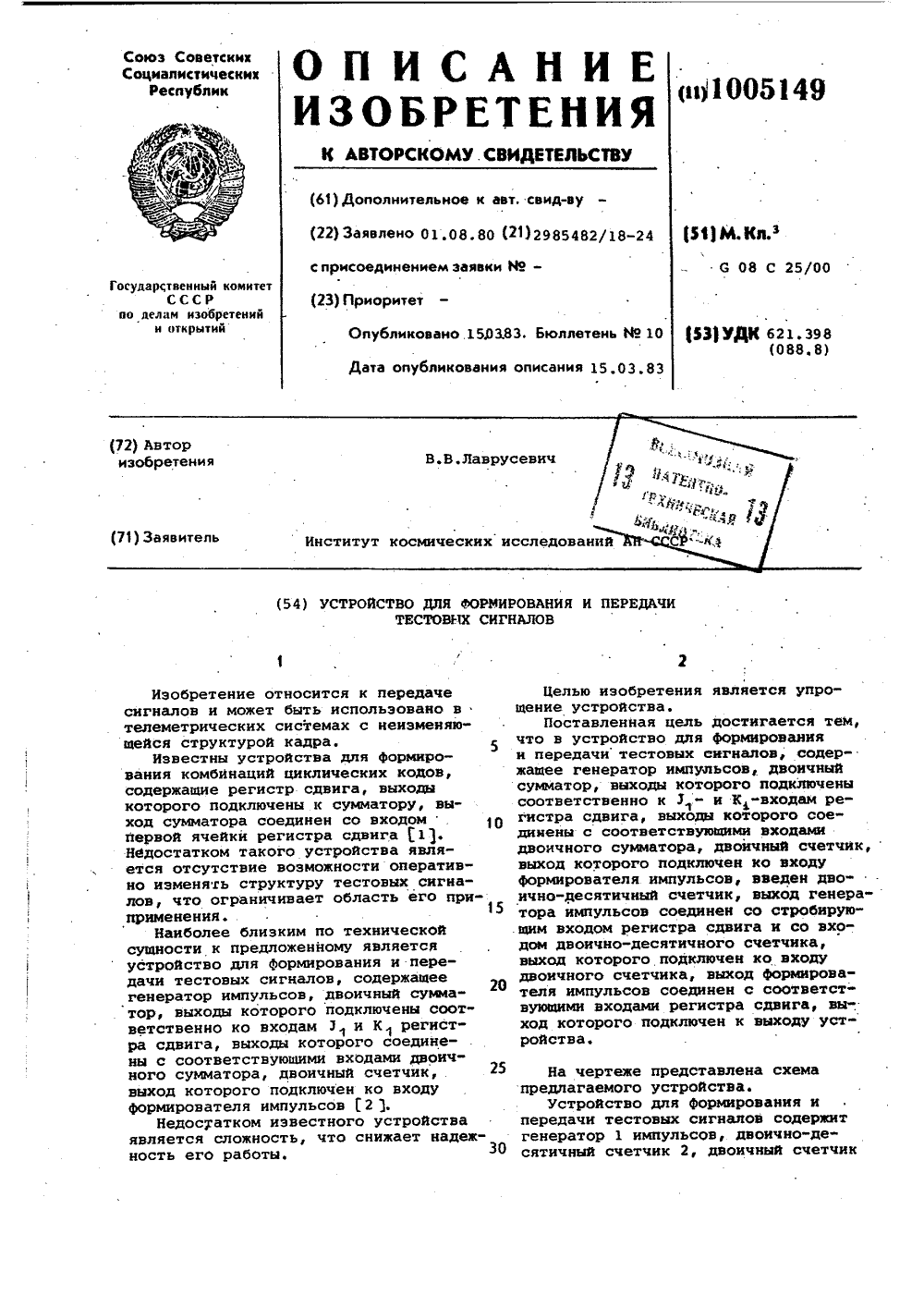

Метки: передачи, сигналов, тестовых, формирования

...сигнал С, являющийся частотой следования двоичных символов в данной ТМ-системе; этот сигнал поступает на 4-разрядный двоично-десятичный счетчик 2 и 31- разрядный последовательный регистр сдвига НС; сигналы с выхода счетчика 2 поступают на двоичный счетчик 3, под воздействием перепада напряже- ния формирователь 4 формирует короткий отрицательный импульс начальной установки в упомянутый регистр сдвига (в данном случае в регистр 5 записывается символьный состав кадровой синхронизации). Регистр сдвига вместе с двоичным сумматором 6 обра эует узел формирования бинарной щ-последовательности, в данном слу,чае в качестве характеристического многочлена, определяющего структуру отводов обратной связи для ВС 25 выбран многочлен вида Г(Х)=...

Номер патента: 1005150

Опубликовано: 15.03.1983

Авторы: Белоус, Таль

МПК: G08C 25/00

Метки: приема, телесигналов

...1, на третьем слевапосле образования сигнала на второмслева выходе дешифратора 1 и т.д.Далее с началом передачи и декодирования кодовых комбинаций следующего цикла . телесигнализации на первом слева выходе дешифратора 1 сигнал 40 образуется после образования сигналана пятом слева выходе дешифратора 1,на втором слева - после образованиясигнала на первом слева выходе дешиф-.ратораи т,д.45Если в результате декодированияпоследовательно принимаемых кодовыхкомбинаций цикла телесигнализациипорядок образования сигналов на выходах дешифратора 1 отличается от заданного порядка передачи этих кодовыхкомбинаций, это указывает на то, что.комбинации либо не переданы в циклеиз-за нарушения работы датчиков те лесигнализации, либо искажены...

Номер патента: 1005151

Опубликовано: 15.03.1983

Авторы: Грешневиков, Ключко, Кузнецов, Малофей, Николаев

МПК: G08C 25/00, H03M 13/51, H04L 1/08 ...

Метки: адаптивного, декодирования, дублированных, мажоритарного, сигналов, телемеханических

...также "1", то состояние счетчика 2 изменяется - цервый разряд устанавливается в пО", а второй разрядв "1". Действующий вслед .за этим СИ 1 считывает состояние счетчика 2 и при этом в первый разряд регистра 6 записывается "0",а в первый разряд регистра 6, - "1",Далее СИ 2 сбрасывает счетчик 2 в"0", а СИ 3 сдвигает, инФормацию в 5 регистрах на один разряд и устанавливает счетчик 2 в состояние, соответствующее второму элементу первого повторения, Далее на вход 10 поступает второй элемент второго повторения, где сравнивается с одноименным элементом первого повторения,аналогично изложенному. Результатсравнения поступает на вход счетчика 2 и переводит счетчик 2 в соответствующее состояние, которое считывается СИ 1 и записывается в регистры 61...

Номер патента: 1007116

Опубликовано: 23.03.1983

Автор: Шишков

МПК: G08C 19/12

Метки: передачи, приема, сигналов, частотных

...передачи и приема сигналов.Поставленная цель достигаетсятем, что согласно способу передачии приема частотных сигналов, заклю- ффчающемуся в том, что исходные ам плитудно-модулированные сигналы фильтруют с высокой избирательностьюв соответствующих частотных диапазонах, затем в каждом частотном диапа- фзоне Фильтруют сигналы с низкой из"бирательностью, задерживают отфильтрованные сигналы на разное время,16 . 2суммируют все полученные сигналы и передают их в линию связи, при приеме сигналы фильтруют с низкой избирательностью, задерживают на время, соответствующее времени задержки при передаче,и суммируют сигналы, при передаче формируют корректирующие сигйалы в каждом частотном ди" апазоне путем фильтрации с более низкой избирательностью...

Номер патента: 1008761

Опубликовано: 30.03.1983

Авторы: Дягин, Иванов, Клейменова

МПК: G08C 15/06

Метки: информации, приема

...1 свободны, В этом случае каждый из индикаторов 3 находится в со- ф стоянии, в котором на его выходе 14 присутствует сигнал, а на выходе 15 сигнал отсутствует. Вследствие этого ключ 6 находится в открытом состоянии, ключи 8 - в закрытбм, на выходе элемента И 11 сигнал отсутствует, следовательно, ключ 7 также заперт, а на втором входе индикатора 5, благодаря инвертору 12, присутствует сигнал, удерживающий его в таком со- М стоянии, что сигнал на выходе отсутствует, и блок 1 работает в режиме, описанном выше. Каждый из индикаторов 4, благодаря наличию на его втором входе сигнала с выхода 14 соответствующего индикатора 3, удерживается в состоянии, в котором на его выходе сигнал отсутствует, и вследствие этого ключи 9 находятся в запертом...

Номер патента: 1008762

Опубликовано: 30.03.1983

Автор: Поволоцкий

МПК: G08C 15/08

Метки: передачи, приема, сигналов

...их умножение на множитель, постоянный для заданной конкретной линии связи. Выбор значения этого множителя определяется отношением выходного сопротивления, которое имеет ППУ при отключении его от линии связи, к его же выходному сопротивлению при подключении его к нагруженной линии связи, т.е. с учетом имеющегося соотношения между нагрузочными параметрами ППУ и линии связи.Для .случая короткой линии связи ее погонными сопротивлениями можно пренебречь и считать, что ток, формируемйй передатчиками, перераспре". :.деляется только между приемниками первого и второго ППУ. В этом случае значение множителя для каждого из передатчиков .5 будет равно 1 и диаграммы суммарньи токовых сигналов, .формируемых на их выходах и выходах...

Номер патента: 1008763

Опубликовано: 30.03.1983

Автор: Грубов

МПК: G08C 19/28

Метки: информации, приема, телеметрической

...символов соединен с входом блока выделения маркера информационного слова и входом блока выделения маркера кадра, выход которого соединен с входом хронизатора и первым входом первого элемента ИЛИ, выход которого соединен с первым входом триггера, выход триггера соединен с первым входом элемента НЕ, выход которого соединен с первым входом преобразователя. последовательного кода в параллельный, выходы которого соединены с первыми входами дешифратора номера канала, выходы хронизатора соединены с вторыми входами преобразователяпоследовательного кода в параллель- на, теперь начинает поступать посный и дешифратора номера канала, ледовательный информационный код данэлемент задержки и элементы И, выхо- ного канала, Кроме того, импульсныйды...

Номер патента: 1010638

Опубликовано: 07.04.1983

Авторы: Живилов, Прянишников, Сметанин

МПК: G08C 19/00

Метки: времени, входного, сжатия, сигнала

...периоде входного сигналаформирует получившее число .ординатвходногосигнала.Формирование-частоты запуска преобразователя аналог - код заканчивается с приходом на первый вход блока3 сигнала конца первого периодавходного сигнала. Одновременно сокончанием первого периода входногосигнала блоком 2 формируется ими"льс начала следующего, второгопериода, который с первого выходаблока 2.поступает на первые входыблока 4, хронизатора 5 и на второйвход коммутатора для запуска преобразователя аналог - код.Импульсы запуска преобразователяаналог - код формируют в блоке 4 адресации коды адресов ординат входного сигнала, которые с его выходаподаются на управляющий вход оперативного запоминающего блока 1. Вблоке .1 записываются коды адресовординат...

Номер патента: 1010639

Опубликовано: 07.04.1983

Авторы: Давыдов, Федоров, Филимонов

МПК: G08C 19/30

Метки: передачи, сигналов

...подключены датчики.Устройство 1 управления состоитиз узлов 3-5 коммутации, которыесоединены и кольцо: выход б узла 3является входом узла 4, а его выход 7 - входом узла 5, выход 8 которого является входом узла 3. Узлы 3, 4 и 5 включают основные распределители, разделенные соответственно на две (9 и 10), три (11, 12 и 13) и две (14 и 15) части, дополнительные кольцевые распределители 16, 17 и 18, выполненные по кольценой схеме и состоящие соответственно узлам 3; 4 и 5 из 2, 3 и .2 элементов, и один элемент 19 ИЛИ. Все узлы 4 и 5, кроме первого, содержат также первый 20 и второй 21 триггеры,Основные распределители 9-15 узлов 3, 4 и 5 своими входами соединены с выходами соответствующих элементов дополнительных распределителей 16, 17 и...

Номер патента: 1012304

Опубликовано: 15.04.1983

Авторы: Буцай, Финаев

МПК: G08C 15/06

Метки: коммутацией, многоканальное, сообщений

...генераторе тактовых импульсов, распределителе, кодере, триггерах и группах элементов И, выходы генератора тактовых импульсов соединен. через распределитель с первыми-входами элементов И первой группы, выходы которых соединены с соответствующими входами кодера, выходы кодера соединены с первыми входами элементов И второй группы, выход первого элемента И второй груп пы соединен с единичным входом первого триггера и объединенными первыми входами элементов И третьей группы, выходы остальных элементов И второй группы соединены с вторыми входами соответствующих элементов И третьей группы, выход каждого элемента И третьей группы кроме последнего, соединен с единичным входом соответствующего триггера и соот" ветствующими входами последующих...
