G08C — Системы для передачи измеряемых переменных величин, управляющих или подобных сигналов

Номер патента: 926707

Опубликовано: 07.05.1982

Авторы: Иванов, Маркова, Чулошников

МПК: G08C 15/06

Метки: временного, сжатия, сигнала

...сигнальный вход блока 1 дискретизации и в соответствии с частотой дискретизации, поступающей на управляющий вход этого блока, на вход накопителя 2 поступают выборки сигыала. Накопитель организован на базе ОЗУ с объемом, равным М, с целью рециркуляции. Адрес, по которому производится запись выборки в накопитель, поступает со счетчика 3, считающего количество выборок, циркулирующих в накопителе и работающего на частоте тактирования. При переполнении счетчика, т.е,5 10 15 20 25 30 35 40 45 50 55 при наполнении накопителя выборками до числа й происходит обращение эа "новой" выборкой, Частота переполнения счетчика является частотой дискретизации меньшей частоты тактирования, чем и обеспечивает временное сжатие.При обращении за "новой"...

Номер патента: 928389

Опубликовано: 15.05.1982

Авторы: Винарик, Коломийцев, Костыря, Кузнецов, Лагунович

МПК: G08C 19/16

Метки: объектов, сосредоточенных, телемеханики

...устройства,Устройство содериит на диспетчерском пункте генератор тактовых импуль.Устройство применено в проекте автоматизации угледобывающего агрега" та АКдля индикации перемещения агрегата в плоскости пласта, Лабораторные испытания устройства показали вы 5 9283 сов 1, распределитель 2, дешифратор 3 с памятью, индикатор 4, блок программноГо управления 5, выполненный как триггер управления, блок запуска 6, согласующие блоки 7, переключатель 8 команд, блоки совпадения 9, тактируемые триггеры 10, сцетчики 11, индикаторы 12, на контролируемом пункте- элементы переключения 13, датчик телесигналиэации 14, датчики телеизме рения 15, тактовые шины 16, шину:запуска 17, информационные шины 18,Устройство работает следующим образом.Импульсы,...

Номер патента: 928390

Опубликовано: 15.05.1982

Автор: Новопашенный

МПК: G08C 19/28

Метки: адреса, объекта

...выход которого соединен свторым входом счетчика,Источники .инФормации,принятые во внимание при экспертизе1. Авторское свидетельство СССРМ 510737, кл. С 08 С 9/16, 197 ф.2. Авторское свидетельство ГССРМ 686052, кл. С 08 С 19/28, 1978,прототип). 92839держки, вход которого объединен с первым входом счетчика и элемента И иподключен к входу устройства, а выход подключен к второму входу элемента И, выход которого соединен с вторым входом счетчика,На чертеже представлена Функциональная схема устройства.Устройство содержит элемент задермки 1, элемент И 2, счетчик 3, элемент 1 Озадермки 1 - чк , одновибраторы 5 -5,элементы И б - бк, датчики 7 - 7,элемент ИЛИ 8,Для того, чтобы моино было прервать опрос в любой момент времени 15предлагается...

Номер патента: 928391

Опубликовано: 15.05.1982

Авторы: Виноградов, Зозуля, Коршунов, Сальков, Сорокотягина

МПК: G08C 19/28

Метки: буровых, работ, телеконтроля

...бло ка 28 анализа параметров, второйвход - с третьим выходом пульта 27управления, третий вход - с выходомблока 23 синхронизации и управления,четвертый вход - с выходом блока 22адресов,Блок 23 синхронизации и управленияобеспечивает сопряжение между всемиблоками ПУ, .синхронную и синфазнуюработу ПУ с КП и заданные режимы работы.Рассмотрим функционирование устройства "при коррекции уставок контролируемых параметров.На контролируемом пункте (Фиг. 1) 25при сеансе связи с ПУ в цикле опросав автоматическом режиме при вызове.данного контролируемого пункта в ручном режиме технологическая информация с выходов датчиков 1 поступает 30в блок 2 уставок контролируемых параметров, а также в блок 5 отбора новых данных. Блок 2 уставок сравнивает...

Номер патента: 930333

Опубликовано: 23.05.1982

Авторы: Блюмина, Живилов, Прянишников, Сметанин

МПК: G08C 19/28

Метки: информации, сжатия

...делитель 15 частоты и коммутатор 16. Устройство работает следующимобразом.Обрабатываемый сигнал преобразуется в цифровую форму аналого-цифровым преобразователемв дискретныемоменты времени с шагом, задаваемымгенератором 14 импульсов, Частотазапуска аналого-цифрового преобразователя 1 поступает от генератораимпульсов 14 на вход делителя частоты 15, С выходов делителя 15 частотынабор частот поступает на второйвход коммутатора 16. Каждой из этихчастот соответствует выходной коднакапливающего сумматора 11,которыйпоступает на первый управляющийвход коммутатора 16. Перед началомпроцесса сжатия код накапливающегосумматора 11 соответствует максимальной частоте с делителя 15 частоты,равной, например Г/2. Триггер 12, кроме того, открывает...

Номер патента: 930334

Опубликовано: 23.05.1982

Авторы: Смирнов, Тарасов

МПК: G08C 19/28

Метки: информации, передачи

...С датчиков 1 каждого контролируемо ф 5 го пункта на первичный преобразователь 2 поступают аналоговые сигналы,Линейный сигнал из кабельной линии через приемник 3 поступает на вход блока 4 ввода информации ивход блока 6 обнаружения синхросигнала, который по приходу синхросигнала вырабатывает сигнал, по которому происходит подключене к первичному перобразователю 2 очередной датчик 1 и одновременно разрешающий вывод данных из первичного преобразовате-, ля 2 в блок 4 ввода информации. 34 4блока 6 обнаружения синхросигнала, синхросигнал поступает на блок 7 задержки синхросигнала, где задерживается на время передачи данных с первичного преобразователя 2, а затем вновь вводится в информационную линию вслед за последним тактом сигнала данных...

Номер патента: 930335

Опубликовано: 23.05.1982

Авторы: Грешневиков, Ключко, Кузнецов, Николаев, Родичев

МПК: G08C 25/00

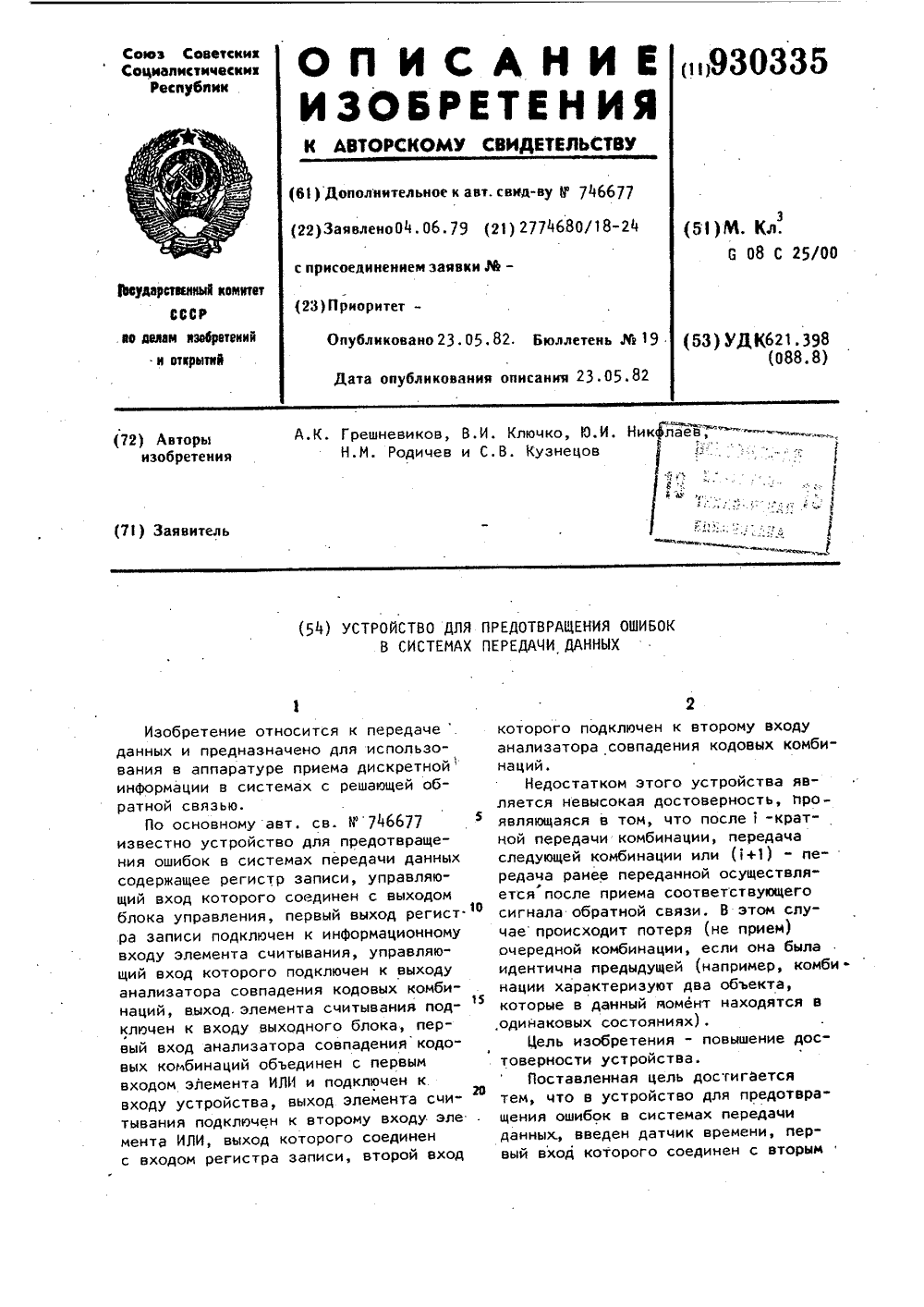

Метки: данных, ошибок, передачи, предотвращения, системах

...комбинации, селектор. выполняется в виде дешифратора, вход которого подключается к дополнительному вцходу регистра записи. Исходное состояние регистра 2 записи- нулевое.Устройство работает следующим образом.Принятая кодовая комбинация через элемент ИЛИ 1 записывается поразрядно в регистр 2 записи, выталкивая нули в анализатор 3 и одновременно поступает через другой вход непосред ственно в анализатор 3. Логика работы анализатор 3 такова, что в случае несовпадения элементов кодовых комбинаций хотя бы в одном из разрядов происходит формирование сигнала "Разрешение", поступающего на управляющие входы элемента 4 считывания и блока 6 управления и разрешающего перевод принятой кодовой комбинации из регистра 2 записи в выходной блок 7...

Номер патента: 932524

Опубликовано: 30.05.1982

Авторы: Кутинов, Туманович, Чеусов

МПК: G08C 15/06

Метки: времени, передачи, сигналов

...информацию сигналов времени и данных для последующего вводаэтой информации в блок 4 идентификации или потребитель 2 данных на приеме. Разделение информации можно осуществить, если одному или несколькимразрядам информационного блока (слова) придать определенную значимость,Так, например, если эти разряды равны "О", то имеет место прием данных,если эти разряды равны " 1", то принимается информация сигнала времени.Блок б анализа и разделения информации обеспечивает преобразование информации сигнала времени в виде, пригодном для ввода в блок 7 защиты от6если ей в заданном временном интервале не предшествовали сигналы переспроса. В противном случае блок 7 защиты от ошибок стирает эту информа"цию.На синхронизируемой станции приемсигналов...

Номер патента: 932525

Опубликовано: 30.05.1982

Авторы: Глушковский, Курочкин

МПК: G08C 19/16

Метки: импульсных, однократных, сигналов

...нающий результаты преобразования, шифратор кода, схема блокировки и ложных срабатываний и быстрое ЗУ). Цифровые результаты измерений запо" пинаются в буферном запоминающем блоке 4, а затем передаются по каналу 5 данных на электронную вычислительную машину б ЭЦВМ. Основная50 55 60 65 Одновременно с подачей импульсного питания с первого выхода 20 ЭВМ б (с некоторым сдвигом относйтельно начала импульса питания - на время переходного процесса) подается команда, разблокирующая через блок 8 управления аналоговую часть преобразователя 2 и разрешающая проведение импульсных измерений.Собственно цикл измерения продолжается в течение нескольких десятков микросекунд, после чего в течение нескольких милисекунд информация переписывается в...

Номер патента: 934523

Опубликовано: 07.06.1982

Автор: Кайма

МПК: G08C 15/06

Метки: восстановления, информации, сжатия

...расширенной информации формирователя 5, записывает единицы И через элементы ИЛИ блока 8 и непосредствен. но в соответствующие разряды признаков и поля регистра 7, а т;кже в блок 2.Единица поля определяет адрес (местопо. ложение) комбйнации в пакете расшяреннноц информации блока 5, а единица признака. - часть поля регистра 7, в которую записана единица поля.Едншща, записанная в блок 2, информи. рует последний о совпадении сравниваемых комбинаций. По, этим сведениям блок 2 вновь3 посылает на входы формирователя 1, регистра 3, регистра 4 общую команду "Считать". По этой команде из формирователя 1 считывается вторая комбинация пакета и переда 46 . ется на входы блока 6, а из регистра 3 считывается постоянная комбинация сжатой информации иэ...

Номер патента: 934525

Опубликовано: 07.06.1982

Автор: Дорошкевич

МПК: G08C 19/28

Метки: информации, передачи, телеметрической

...На один вход распределителя по шине 9 синхронизирующих импульсов поступают синхроим-пульсы из центральной телеметрической системы, а на другой вход по шине 8 кадровых импульсов - кадровые импульсы, которые поступают также на счетный вход счетчика 5. Выходы распределителя 4 соединены с входами 7 управления коммутатора 1, Выходы счетчика 5 соединены с входами 7 управления коммутатора 2.Устройство работает следующим образом.Первый кадровый импульс записывается в счетчик 5 и устанавливает распределитель 4 в исходное состояние, По первому синхроимпульсу первого кадра в распределитель 4 записывается "1" и на выходах 10 блоков 3 согласования устанавливаются сигналы с 1, в + 1, 2 т + 1 вп - 1) + 1 цифровых информационных входов б коммутатора...

Номер патента: 934526

Опубликовано: 07.06.1982

Авторы: Марков, Новиков, Поляков, Стручков

МПК: G08C 19/40

Метки: бесконтактной, вращающимися, между, неподвижными, объектами, связи

...на чертеже. изображенывращающийся объект 8 и неподвижныйобъект 9,Все элементы конструкции устройст-ва укреплены на статорной 2 и ротор-.ной 1 частях корпуса. Информация меж"ду вращающимся 8 и неподвижным 9объектами передается посредством из 40лучателей 4 и находящихся в зоне 7оптронной связи фотоприемников 5. Дляисключения влияния излучателей на соседние кольца иэ фотоприемников нароторной части 1 имеются светоизолирующие кольцевые выступы 6,45Оптрон - это пара "излучатель-фотоприемник". 8 излучателе оптронавходной электрический сигнал приобраэуется в световой и оптически передается в Фотоприемник, где он вновьпреобразуется в электрический:.Работа излучений и фотоприемников устройства основана на свойствеоптронных устройств изменять...

Номер патента: 934527

Опубликовано: 07.06.1982

Автор: Меськин

МПК: G08C 25/00

Метки: «угол-код», преобразователей, проверки

...погрешности и ошибки проверяемого преобразователя в данный момент времени,При значении сигнала разности Ог,соответствующем его минимальному значению, на другом выходе блока 12 вычитания расчетных и реальных сигналовпоявится сигнал наличия погрешности,Этот сигнал через дополнительный элемент,ИЛИ 15 поступает на управляющийвход элемента И 16 и разрешает прохождение через него импульсов О единичных угловых перемещений на входсчетчика 17 величин погрешностейи ошибок. Увеличение информации навыходе этого счетчика будет.осуществляться до тех пор, пока не исчезнетПредлагаемое устройство работает таким образом, что проверка кодированного диска преобразователя происходит последовательно дорожка за дорожкой. Регистр 7 обнуляют, после чего в него...

Номер патента: 935605

Опубликовано: 15.06.1982

Автор: Гринченко

МПК: E21B 47/12, G08C 19/12

Метки: параметров, скважинных, телеизмерения

...зависящим от контролируемой величины; ключ 6; блок 7включения коммутирующего узла; разделительный конденсатор 8; элементымостовой схемы; резистор 9; конденсатор 10 и резисторы 11 и 12; элемент сравнения 13; элемент сравнения 13 может быть выполнен, например, на транзисторе, эмиттер которого подсоединен к общей точке резисторов 11 и 12, а база - к делителю напряжения, включенному параллельнорезистору 9, коллектор этого транзистора цереэ усилитель подключенк управляющему электроду тиристора коммутирующего узла 4. Питание передающей части устройства осуществляется от источника 14.Устройство работает следующим образом.включением электробура 3 на комд мутирующем узле 4 присутствуют импульсы, длительность которых обусловлена углом...

Номер патента: 935999

Опубликовано: 15.06.1982

Авторы: Бадалян, Гварамия, Гигинейшвили, Мтварелидзе, Себуа, Хуршудова, Чачанашвили

МПК: G08C 19/16

Метки: информации, передачи

...Устройство осуществляет запись информации в течение некоторого времени, предшествующего моменту появления сейсмическихсигналов, обеспечивает запись самого момента возникновения случайного процессаи некоторую часть его.Устройство работает следующим образом.Датчиком 1 сигналы случайного процесса воспринимаются и преобразуются внапряжение переменного тока, котороепоспе усипения подается в анвпого-цифровой преобразователь 3,Преобразованная в цифровом коде информация случайного процесса регистрируется в блоке 5 памяти, построенном наквазистатических поспедоватепьных регистрах сдвига.Зафиксированная в бпоке 5 памятиинформации о начальной фазе и текущихзначениях преобразованного в цифровомкоде сигнала, соответствующая некоторому наперед...

Номер патента: 936000

Опубликовано: 15.06.1982

Авторы: Карабецкий, Реутов, Севастьянов, Фокичев

МПК: G08C 19/16

Метки: двухпроводной, информации, линии, передачи, приема, связи

...конденсатор 30 периодически заряжаетсядо напряжения равного по амплитуденапряжению . импульса заряда, а запериод отсутствия импульса зарядаразряжается током разряда, который определяется потребляемой мощностьюаналого-цифрового преобразователя44. Тактирование аналого-цифрового 25 преобразователя 4 Ч обеспечивается формированием импульса такта на коллекторе транзистора 33, который образуется в результате поступленияимпульса заряда конденсатора 30, зо одновременно и на резисторе 32, который совместно с резистором 27 образуют делитель напряжения, средняя точка которого соединена с базой транзистора 33. При поступлении импульса заряда возникает напряжение на базе транзистора 33 достаточное для того, чтобы он был открыт, и на коллекторе...

Номер патента: 936001

Опубликовано: 15.06.1982

Авторы: Гительсон, Грушин, Слонимская

МПК: G08C 19/28

Метки: информации, передачи, формирования

...устройства дляформирования и передачи информации.Устройство дпя формирования и передачи информации содержит клавишный регистр 1, один выход которогоподключен к информационным входамблока 2 памяти и датчика 5 времени, другие выходы регистра 1 подключены к входам блока 3 управления,тактовый выход блока 3 управленияподключен к управляющему входу формирователя 4 выходных сигналов, адресный выход - к адресным входамблока 2 памяти, датчика 5 времении дешифратора 6 адреса датчика времени, управляющий выход котор ого подключен к входу дешифратора 6 адреса датчика времени, выходы которого подклю93600 30 50 5чены к управляющим входам датчика 5 времени и блока 2 памяти, выходы датчика 5 времени и блока 2 памяти через элемент ИЛИ 7 лодключены к...

Номер патента: 936002

Опубликовано: 15.06.1982

Авторы: Иванов, Поляков, Попов, Соболев

МПК: G08C 19/28

Метки: адаптивное, информации, сжатия

...случайногопроцесса длительностью С-й , сдвинутую на аС втфаво (,Фиг, 2 и 3), ипроцесс обработки повторяется. Этопродолжается до тех пор, пока пра- И вый конец последнего интервала С 1не достигнет конца анализируемогоучастка случайного процесса Й 1 ндмЪФТакты работы устройства и временные6002 6 40 55 Формула изобретения 5 3метки считывания информации задаются блокпм 9 управления.В результате, в конце работы этого цикла во втором блоке 5 памятиоказываются ошибки аппроксимацииВ, Я- п и соответствующие им временные метки, которые поступали изблока 9 управления на второй входвторого блока 5 памяти.Далее, блок 8 выбора оптимального интервала, на вход которого поступают ошибки аппроксимации Е-из второго блока 5 памяти...

Номер патента: 936003

Опубликовано: 15.06.1982

Автор: Левченко

МПК: G08C 19/28

Метки: информации, передачи, приема, сбора

...блока управления соединен с первым выходом устройства и вторым входом буферного регистра, выход которого соединен со вторым выходом устрой- ф ства.На чертеже. изображена структурная схема предлагаемого устройства,Устройство содержит блоквыборки, блок 2 памяти, комьутатор (мультиплексор) 3, аналого-цифровой преобразователь (АЫД) 4, блок 5 управления, блок 6 запуска, счетчик 7, буФерный регистр 8Устройство работает следуюцим образом.Внешнее устройство по третьему входу подает сигнал запроса данных, Этот сигнал поступает в блок 6, и инФормация со всех источников с первого входа одновременно через блокпоступает в ячейки блока 2 памяти, где и запоминается. Время запоминания контролируется блоком 6, после чего входы блока 2 отклоняютсяБлок 6...

Номер патента: 936004

Опубликовано: 15.06.1982

Авторы: Гендина, Королев, Коршиков

МПК: G08C 19/48

Метки: вала, передачи, положения, углового

...которого соединен с выходомвыпрямителя, входы которого соединеныс обмотками синхронизации второгосельсина-датчика, реле через основную цепь тиристора соединено с источником питания, роторы сельсинов-датчиков механически соединены между собой, а второй сельсин- приемник выполнен с воэможностью Фиксации положения ротора.Источники информации,принятые во внимание при экспертизе1, Заявка Японии Р 5 1-6299,кл, 54(7) О 321, 1976,2. Хайдуков О.П. и Осокин Б,В.Электрооборудование судов. М., "Транспорт" 1974, с, 194 (прототип). 3 936004сельсина-приемника соответственносоединены между собой, реле и параллельно соединенные два устройствасигнализации, одна общая точка которых соединена с одним выходом ис 5точника питания, а другая - с...

Номер патента: 936005

Опубликовано: 15.06.1982

Авторы: Богдановская, Жарков, Синицын

МПК: G08C 25/00

Метки: вала, код, поворота, преобразователей, угла

...неисправностей 5.1 второго разряда, Выход первого разрядапреобразователя угла поворота валав код соединен с первыми входамиэлементов И 6 блоков определениянеисправностей разрядов кода 5,25.й, Выход элемента И 6 соединенс О-входами О"триггеров 7,1 и 7,2.Выходы инверторов 32-3.М соединеныс синхронизирующими входами О-триггеров 7.2 соответствующего блокаопределения неисправностей разрядовкода 5,2-5.8-1. Инверсные выходыО-триггеров 7.1-7,2 каждого блокаопределения неисправностей разрядовкода 5.1-5,Иподключейы ко вторыми третьим входам элемента 6 и к пердования кода в одном из разрядов смена кода в нем происходит при единичном значении эталонного сигнала, что приводит к записи в соответствующем О-триггере 7.1 или 7.2 единичного значения,...

Номер патента: 938295

Опубликовано: 23.06.1982

Авторы: Чеботарев, Янюк

МПК: G08C 21/00

Метки: информации, объекта, передачи, подвижного, приема

...выходом подключенного к входу первого элемента 12 СБРОСА, выход которого соединен с одним из входов элемента ИЛИ 13,. выходом соединенного с другими входами триггера 5, элемента И 8, делителя 9 частоты, датчика 10 импульсов и с одним из входов второго триггера 14, другой вход которого подключен к выходу делителя 9 частоты, а выход - к (одному иэ входов элемента И 15, другим входом соединенного с выходом порогового элемента 3,. а выходом - с одним иэ входов ключа 16, другой вход которого подключен к выходу генератора 11 импульсов, а выход через согласуквций блок 17 соединен с передающей антенной 18. Выход дешифратора 6 импульсов подключен к одному из входов второго элемента 19 СБРОСА, другой вход которого соединен с выходной клеммой...

Номер патента: 940198

Опубликовано: 30.06.1982

Автор: Финаев

МПК: G08C 19/28

Метки: информации, передачи, приема

...связи.Блок 7 управления содержит вероят О чостный автомат и каждое его действие оценивается сигналами "Поощрение" за -рааильное его действие и "Штраф" за неверное действие вероятностного автомата, а, следовательно, и блока 7 уп равления.ераый блок 5 контроля осуществляет определение соответствия управляющего действия блока 7 управления известным маршрутом с минимальным сред:;и числом промежуточных узлов коммутации по выбранному исходящему направлению (фиг. 6), При этом на первые входы 47 первого блока 5 контроля подается от блока 4 записи адреса55 адрес назначения сообщения, а на один из вторых входов 48 - потенциал с выхода блока 7 управления, определяющий направление коммутации. Де 98 8шифратор 49 маршрутов устанавливает, какие...

Номер патента: 940199

Опубликовано: 30.06.1982

Авторы: Заболотских, Зимин, Кузнецов, Петкевич

МПК: G08C 19/28

Метки: приема, телесигналов

...опрашиваются через М схем И коммутатора 2 первые Йкви-,ирующих ключей первой группы. Инфо.:,.ация о положении этих ключей с выхо,ов элемента И коммутатора 2 пере 9 4дается через первые элементы первой группы 3 элементов ИЛИ на первые входы блока сумматоров, На вторые входы сумматоров 4 поступает информация о тех же Й объектах, которая хранится в блоке памяти.При совпадении информации по обоим входам блока сумматоров на выходе его и выходах второго коммутатора 5 сигналов не будет. Следовательно, в этом случае сигнала несоответствия с элемен. та ИЛИ 6 также не последует,Так как обычно выходы устройства подключаются к сигнальным лампам квитируюших ключей, то в рассмотренном случае ни одна сигнальная лампа не загорится.Таким образом,...

Номер патента: 940200

Опубликовано: 30.06.1982

Авторы: Лев, Маркарян, Павличенко, Сирбиладзе

МПК: G08C 19/28

Метки: дискретных, преобразования, сигналов

...с общей тактовойчастотой ГВ= Т в -ГА . Преобразованиеосуществляется по правилу переводачисла из двоичной системы счисления в троичную. Анализатор 2 веса50определяет алгебраическую сумму импульсов 3, 4, 5 иб, разрядов, а мультиплексор Ч осуществляет переводпараллельного балансного сигнала впоследовательный. Принцип работы пре образователя 1, анализатора 2 веса,мультиплексора 4 такой же, как и вустройстве-прототипе. Комбинации импульсов 1-го и 2-го разрядов00 10 1 О Примечание: 1-импульсположительной полярности; 2 - импульс отрицательной полярности; 0импульс нулевого уровня,выхода первого разряда преобразователя 1 импульсы поступают напервый вход элемента ИЛИ 9 и одновременно на первые входы элементовИ 15 и 16, причем перед...

Номер патента: 942104

Опубликовано: 07.07.1982

Автор: Михеев

МПК: G08C 15/06, H03K 17/04

Метки: каналов, опроса, системы, телеметрической

...входов избирательных элементовс выходамикольцевых распределителей(двоичный триггер также будем называтькольцевым распределителем с числомвнутренних состояний 2), как и в известных устройствах 1, определяются лексикографическим порядком следования на-,35боров двоичных переменных, Такое построение устройства для опроса каналовтелеметрической системы допустимо только при последовательном запуске коль 40цевых распределителей в счетчике импульсов 3.).В этом случае частоты опроса разныхканалов могут отличаться между собойтолько в целое число раз, определяемое45числом внутренних состояний кольцевыхраспределителей счетчика импульсов,участвующих в формировании сигналовопроса с этими частотами, В известномустройстве ( прототипе) возможны частоты...

Номер патента: 942105

Опубликовано: 07.07.1982

Авторы: Бажанов, Лазарев, Мистреков, Михайлов, Товарницкий

МПК: G08C 17/02

Метки: дискретной, информации, передачи

...141141, опознаватель 15 символов, декодер 16, выходной блок 17,Система для передачи дискретной информации работает следующим. оьразом,От источника 1 информации информационная последовательность в виде положительных и отрицательных видеоимпульсов поступает на вход кодера 2, где происходит дополнительное перекодирование К основным. кодом.Информационные выходы кодера 2 соединены с управляющими входами ключевых элементов 31-31. Одновременно на входы ключевых элементов 31-31 с выхода генератора 5 возбуждающих радиоимпульсов, управляемого тактовыми импульсами кодера 2, подаются возбуждающие радиоимпульсы, В зависимости от передаваемой информации срабатывает один из М кпючевых эпементов.Далее возбуждающий радиоимпульс поступает на один из...

Номер патента: 942106

Опубликовано: 07.07.1982

Авторы: Гордон, Никифоровский, Хопер

МПК: G08C 19/12

Метки: переменном, токе, трехфазном

...соответствующего приемного пускателя 11 и готовности выбранного объекта к работе путем передачи напряжения одной из принятых силовых фазпо свободной линии 33 связи. Затем на диспетчер.ском пункте от напряжения, пеЬреданного по свободной линии 33 связи, сигнализирующего готовность к работе выбранного объекта управления срабатывает реле 10 обратной связи, после срабатывания которого подключается третья силовая фаза к выбранному потребителю по свободной линии 33 связи и потребитель включается в работу на всех трех силовых Фазах.В начальный момент для передачи команды с пульта управления диспетчерского пункта на объект управления многодвигательный привод с одновременно работающими электродвигателями подключаются две линии связи,...

Номер патента: 942107

Опубликовано: 07.07.1982

Авторы: Жерденовский, Лагунович, Озерянский, Туткевич

МПК: G08C 19/16

Метки: импульсов, распределитель, реверсивный

...реле 4 - диод моста7 - шина 17 питания - "минус" источника питания, Самоблокировка быстродействующего реле 1 осуществляетсяпо цепи "плюс источника питанияшина 16 питания - диод моста 7 - за.мыкающий контак быстродействующегореле 1 - обмотка быстродействующегореле 1 - размыкающий контакт замедленного реле 4 - диод моста 7 - шина17 питания - "минус" источника питания. По этим же цепям получает питание реле 4.После истечения установленнойвыдержки включится замедленное реле,размыкающий контакт реле 4 которогоразорвет цепь питания реле 1 и отключит его, а один из замыкающих контактов реле 4 подготовит цепь включения реле 2 второй ячейки реверсивного распределителя импульсов.Реле 2 включается по цепи "плюс"источника питания - шина 16...

Номер патента: 942108

Опубликовано: 07.07.1982

Авторы: Патент, Чарный, Шепотковский

МПК: G08C 19/18

Метки: приема, сигналов

...импульсов в пакете для5 9121дов на информационных входах блока 11идентифи кации (т.е. в случае оди накового количества импульсов, поступивших на тактовый вход счетчика 3 в течение данного и предыдущего тактов),сигнал на его втором выходе не изме "няется, в результате чего состояниеключа 9 тоже не изменится.Так как количество импульсов в пакете такое, цто одновременно на вы Оходах счетчика 3 и триггера 12 не может быть сигнал "Единица", то сигнална выходе элемента И 13 также отсутствует, и не препятствует работе ключа 9 и дополнительного счетчика 10, 15При поступлении последующих пакетов импульсов на первичный преобразователь 1 сигнала команды в электрический сигнал схема работает аналогично второму такту до тех пор, пока 2 Окод,...
