Ферт

Номер патента: 1501005

Опубликовано: 15.08.1989

Авторы: Волга, Дизик, Касилов, Паламарчук, Санников, Ферт, Черных

МПК: G05D 22/00

Метки: испытаний, климатических

...ограждающая конструкция 4 или 15, объемный блок 16, вертикальное угловое стыковое соединение 17, горизонтальное угловое стыковое соединение 18, плоские горизонтальные ограждающие конструкции 19, оконные блоки 20, витрина или витраж 21, зенитный фонарь 22.Внутренняя часть 2 в комбинации с верхними и нижними полыми блоками 9 образует отсеки (фиг,10 - 12) 23 - 29 каждый из которых может быть исключен в зависимости от состава испытуемых помещений в пределах внутренней части или заменен одним из отсеков наружной части 3 в зависимости от наружных условий, Отсеки образуются съемными перегородками 30 и 31 внутренней части 2 и внутренними перегородками 7 полых блоков, Индивидуальные устройства для имитации определенного параметра климатических...

Номер патента: 1332112

Опубликовано: 23.08.1987

Авторы: Гершкович, Ферт

МПК: F24J 2/24

Метки: коллектор, солнечный, тепловой

...коллектор содержит светопрозрачную оболочку 1и концентрично установленную в нейтеплопоглощающую трубу 2, образую щую с оболочкой 1 кольцевую полость3, заполненную воздухом и герметизированную уплотнением 4, Оболочка1 снабжена с внутренней стороны отражающей солнечное излучение полуцилиндрической обечайкой 5, снабженной опорными поперечными выступами6, и расположенной за ее пределамипроушиной 7,Солнечный коллектор работает следующим образом,При воздействии солнечной радиации гелиотеплота.проходит через светопрозрачную оболочку 1, воспринимается теплопоглощающей поверхностью трубы 2 и передается циркулирующему внутри нее теплоносителю. Теплообмену коллектора с окружающей средой препятствует воздух, заполняющий кольцевую полость 3,...

Номер патента: 1132140

Опубликовано: 30.12.1984

Авторы: Гребенюк, Креслин, Ферт, Чеховская

МПК: F28D 15/00

Метки: теплообменник, термосифонный

...35ный теплоносителем пучок оребренныхтепловых труб, имеющих разъем мелдузонами испарения и конденсации,подключенными к соответствующим,сборным камерам и к коллектору, установленному в разъеме пучка и соединенному со сборной камерой зоны испарения посредством конденсатопровода 12. Недостатком известного теплообменника является низкая интенсивность теплообмена.Цель изобретения - интенсификация теплообмена. 50Поставленная цель достигается тем, что термосифонный теплообменник, содержащий частично заполненный теплоносителем пучок оребренных тепловых труб, имеющих разъем между зонами 55 испарения и конденсации, подключенными к соответствующцм сборным камерам и к коллектору, установленному в разъеме пучка и соединенному сосборной камерой...

Номер патента: 1076601

Опубликовано: 28.02.1984

Авторы: Гершкович, Дероган, Ильюк, Ферт

МПК: F24D 3/02

Метки: автоматическим, водяного, отопления, пофасадным, регулированием

...высокотемпературным тепловым сетям,Известна система водяного отопления с пофасадным регулированием, включающая две обособленные, независимые подсистемы, соединенные последовательно 11.Наиболее близкой к предлагаемой по технической сущности является система водяного отопления с автоматическим по- фасадным регулированием, включающая источник тепла, прямую и обратную тепломагистрали, пофасадные подсистемы отопления северной и южной ориентации, соединенные через теплообменники, подающие и обратные трубопроводы пофасадных подсистем 12).Недостатком известной системы является невозможность поддержания необходимого теплового режима во всей системе при регулировании отдельных подсистем.Цель изобретения - расширение диапазона регулирования...

Номер патента: 962683

Опубликовано: 30.09.1982

Авторы: Креслин, Ферт, Чеховская

МПК: F21V 29/00

Метки: охлаждения, светильника

...теплоносителем 2 и размещенный в корпусе светильника 3 с установленными в нем лампами 4, Испаритель 1 соеди нен пароконденсатопроводом 5 с кон" денсатором 6, внутри которого размещен змеевик 7 для циркуляции охлаждающей жидкости.Устройство работает следующим об" разом.Тепло от источника света - ламп 4 передается к испарителю 1, заполненному легкокипящей жидкостью - теплоносителем 2, которая закипает и испа 3 96268ряется, пары теплоносителя 2 перемещаются по пароконденсатопроводу 5 вхолодную часть устройства - конденса"тор, где конденсируются на поверхнос"ти змеевика 7. Образовавшийся конден"сат по внутренней поверхности конденсатора б и пароконденсатопроводу 5стекает в зону нагрева - испаритель 1,восстанавливая рабочий объем...

Номер патента: 941807

Опубликовано: 07.07.1982

Авторы: Заваров, Рабинович, Ферт, Хаванский

МПК: F24J 3/02

Метки: коллектор, солнечной, энергии

...теплоизоляцик, способную выдерживать нагрузку плиты и противостоять температурным воздействиям.Цель изобретения - снижение стоимости изготовления коллектора.Поставленная цель достигается тем, что боковые стенки корпуса снабжены выступами и поглотитель расположен на них.На чертеже показан коллектор солнечной энергии.Коллектор содержит корпус 1 со свето- прозрачным ограждением 2 и расположеццым на дне слоем 3 теплоизоляции, на котором установлена теплоотражающая пластина 4, и размещенный внутри корпуса 1 с зазором 5 относительно пластины 4 поглотитель 6. Боковые стенки 7 корпуса снаб жены выступами 8 и поглотитель 6 расположен на них. Тыльная поверхность поглотителя выполнена теплоотражающей.Коллектор работает следующим образом.При...

Номер патента: 909488

Опубликовано: 28.02.1982

Авторы: Гросман, Журавленко, Рабинович, Толстых, Ферт

МПК: F25B 15/06

Метки: гелиоабсорбционная, теплои, хладоснабжения

...стоимости производимого холода и горячей воды вследс ствие того, что холод производится не-прерывно, а солнечная энергия для получения горячей воды различных пара метров потребляется в генераторе втечение дня более продолжительное время.Формула изобретения 3 909Установка работает следующим об- разом.В дневное время, когда имеется солнечная энергия, слабый раствор засасывается иэ абсорбера 2 и подается по линии 26 в генератор 1, в котором выпаривается под действием солнечной энергии. Пары хладагента (воды) удаляются в окружающую атмсоферу, а горячий крепкий раствор поступает в теплообменную поверхность 8 секции 5бака-аккумулятора и далее последовательно проходит теплообменные поверхности 9 и 10, размещенные в секциях 6 и 7. При...

Номер патента: 827573

Опубликовано: 07.05.1981

Авторы: Онаев, Панфилов, Ферт

МПК: C22B 7/02

Метки: переработки, производства, свинцового, цинкосодержащихпылей, шихта

...в электропечипри температуре 1200 С в течение 60 мин.Продуктами плавки были: черновой свинец192 г, шлак - 446 г и возгоны - 28,5 г.Содержание в черновом свинце: РЬ 96,35%, Сц - 2,8%.Содержание в возгона х; Сс - 15,8%,Хп - 15,4%, РЬ - 22,87 о.Содержание в 1 плаке: Хп - 11,2 ооо, РЬ -1,9%.Извлечение цинка в шлак составило96,7%.Шлак отправляется на фьюмипгованиедля получения окиси пинка,П р и м е р 2. Шихту в количестве 675 г, состоящую из, вес. %; цинксодержащей пыли свинцового производства 50 337,5 г), железистого обесцинкованного плака фьюмингования 30 (202,5 г), сульфидного свинцового концентрата 20 (135,0 г), плавили в электропечи при температуре 1200 С в течение 60 мин,Продуктами плавки были: черновой сви 4пец - 242,7 г, шлак -...

Номер патента: 718672

Опубликовано: 29.02.1980

Авторы: Гершкович, Гросман, Журавленко, Рабинович, Толстых, Ферт, Шаврин

МПК: F25B 15/06

Метки: гелиоабсорбционная, работы, холодильная

...установка, в которой осуществляют предложенный способ.Установка содержит наклонно расположенный солнечный генератор 1 с зоной 2стекания выпариваемого раствора 3, продуваемой окружающим воздухом 4, регенератор 5 между горячим и холодным растворами, аккумулятор 6 тепла, отводящий воздуховод 7, обводную линию 8, вентилятор9, прозрачный экран 10, воздушную заслонку 11, трубопровод 12 слабого раствора,сборник 13 крепкого раствора, абсорбер 14,насос 15 слабого раствора, испаритель 16,вентили 17 и 18.Работа установки осуществляется следующим образом.Стекаемый раствор 3 в обогреваемом сол3нечной радиацией генераторе 1 одновременно продувается с помо 1 цью вегнтЫятора 9 окружающим воздухом 4, При этом раствор кипит и образующиеся йары хЛа 3...

Номер патента: 672448

Опубликовано: 05.07.1979

Авторы: Гершкович, Даниленко, Нагорный, Ферт

МПК: F24D 3/00

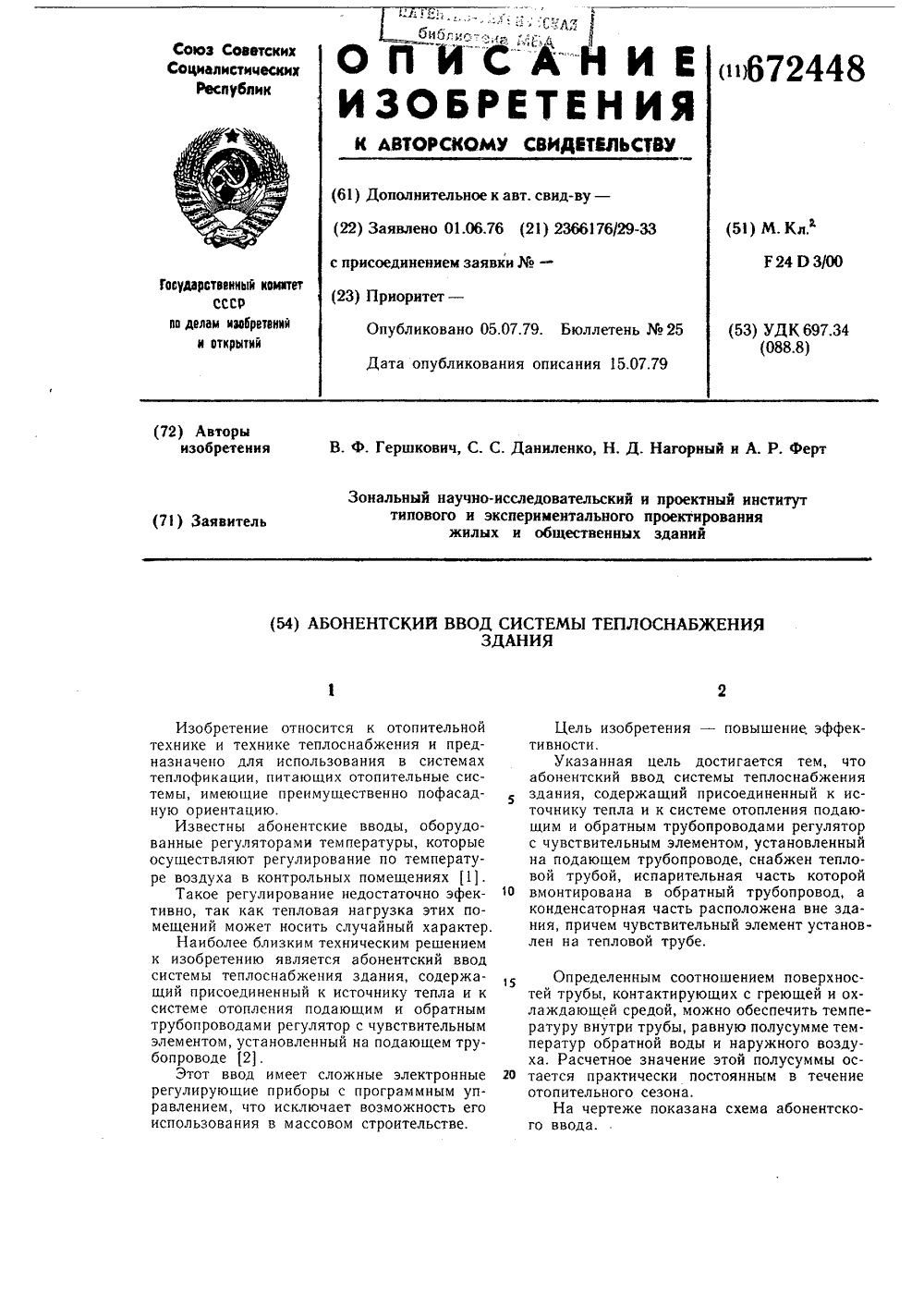

Метки: абонентский, ввод, здания, системы, теплоснабжения

...чвмонтирована в обратный трконденсаторная часть располония, причем чувствительный элелен на тепловой трубе.. Пятнинкнйвая Корректор МПодписноекомитета СССРи открытийшская наб д. 4/5род ул. Проектная Составитель А о Техред О. Луго Тираж 849 ЦИ ИИ ПИ Государственного по делам изобретений 113035, Москва, Ж - 35, Рау илиал ППП Патент, г. УжгоРедактор С. ГоловенкЗаказ 3868/39 ароши Абонентский ввод системы теплоснабжения здания содержит подающий и обратный трубопроводы 1 и 2, соединенные с источником теплоснабжения, например тепловой сетью 3, и системой 4 водяного отопления, На подающем трубопроводе установлен регулятор 5, соединенный с датчиком б температуры, установленным на тепловой трубе 7, нижний конец которой вмонтирован в обратный...

Номер патента: 657221

Опубликовано: 15.04.1979

Авторы: Гершкович, Даниленко, Нагорный, Ферт

МПК: F24D 3/00

Метки: отопления, системы

...равна в , 2 5 , Способ позволяет с достаточной точностью поддерживать требу ую отопительным графидух эффек- га.м Изобретение относится к отопительной технике и предназначено для использования в системах отопления, присоединенных к тепловым сетям, при пофасадном или ином регулировании.Известны способы регулирования отопи тельных систем, основанные на поддержании заданной температуры в отапливаемом помешении 11. Применительно к многоэтажным зданиям массового строи тельства эти способы не могут быть эффективно использованы.Известен также способ регулирования системы отопления, включающий измерение температур наружного воздуха и обратной воды 2.Однако указанный способ не обеспечивает эффективного регулирования системы...

Номер патента: 637596

Опубликовано: 15.12.1978

Авторы: Гершкович, Гросман, Рабинович, Толстых, Ферт

МПК: F24J 3/02

Метки: использования, солнечной, энергии

...предлагаеановка цля использоергии содержит солтрубопровод 2 креп- рого соединен через раствор-раствор спирования 4, и трубогооячего водоснабже637596 ЮФМФУ ния, связанный с потребителем. Установка дополнительно снабжена теплообменииком 6 раствор-вода",установленным на выходе теплообменника 3"раствор-раствор" и соединенным с тру- Мбопроводом 5 системы горячего водоснабжения, и тепловым насосом 7, испари.тель 8 которого соединен посредствомвоздуховоца 9 с солнечным десорбером1, а конденсатор 10 - с трубопроводом 65 системы горячего водоснабжения, ипоследний связан с потреблением черезбак-аккумулятор 11, Установка содержиттакже насос 12, установленный на трубопроводе 13 слабого раствора5Установка работает следующим образом,Побуждаемый...

Номер патента: 365644

Опубликовано: 01.01.1973

Авторы: Кац, Лангенбах, Свинаков, Ферт, Френкель, Худенко

МПК: G01N 29/00

Метки: бетонных, времени, железобетонных, тепловой

...между двум 51 ул 1 этр 1 звуковыкц пре 25 Об 1 разсвател 51.ц Опредс 1 яется Грочцссть 10 изделия в данныи момент. Электрический импульс с приемника 4 усиливается широкополосным усилителем 6 и поступает на другой Вход триггера 6, устанавливая триггер в со.30 стоянцс 0 УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО КОНТРОЛЯ ВРЕМЕНИ ТЕПЛОВОЙ ОБРАБОТКИ БЕТОННЫХ И ЖЕЛЕЗОБЕТОННЫХ ИЗДЕЛИЙТак как частота посылки ультразвуковых импульсов постоянна (50 г 1), пзмепешс времени распространения ультразвука, а следовательно, и изменение прочности изделия, ведет к изменению скважности импульсов на выходе триггера б. Скважность импульсов с помощью преобразователя 7 преобразуется в напряжение. Напряжение, пропорциональное времени прохождения ультразвукового...

Номер патента: 353016

Опубликовано: 01.01.1972

Авторы: Аввакумов, Варшавский, Голимбиевский, Жук, Канюка, Научно, Рымарь, Ферт, Худенко

МПК: E04B 1/70

Метки: поверхностей, сушки

...преимущественно, в блок- комнатах, а также для отопления.Известные устройства. включают полый корпус, электрокалорифер, вентилятор и подвижную тележку,Однако такие устройства обеспечивают возможность проведения сушки только конвективным методом, что может вызвать деформацию поверхности лакокрасочного слоя.Цель изобретения - обеспечить возможность сушки поверхностей как конвективным, так и радиационным методами.Это достигается тем, что с внутренней стороны стенок корпуса смонтированы поворотные щитки, а на верхней части закреплен рассекатель с открылками, причем открылки рассекателя закреплены на общей оси с возможностью,поворота в вертикальной плоскости,На чертеже схематически изображено предлагаемое устройство.Устройство включает...

Номер патента: 350913

Опубликовано: 01.01.1972

Авторы: Баглай, Павлюк, Ферт

МПК: E04B 1/68

Метки: герметизации, строительных, швов

...выполнен токопроводящим, а в торцах полости установлены электроды, присоединенные к внешнему источнику тока.15На чертеже схематически изображен предложенный вкладыш.В оболочке 1, например, из эластичного герметика между электродами 2, присоединенными к внешнему источнику тока, поме:ценрасширяющийся токопроводящий материал 3,состоящий из вспучивающегося компонента,вяжущего и токопроводящего наполнителя.Подачу напряжения на электроды 2 производят по гибким изолированным проводникам 4. 25Высоту вкладыша выбирают в зависимости отудельного электросопротивлеггия смеси 3 иплощади электродов 2. Конфигурация поперечного сечения вкладышей повторяет конфигурацию поперечного сечения полоразмеры на 10 - 50 "Ь меньше.При подаче...

Номер патента: 335107

Опубликовано: 01.01.1972

Авторы: Данилец, Дык, Наумов, Научно, Тимко, Ферт, Худенко

МПК: B28C 5/46

Метки: бетономешалка

...крышку и запорный клапан, приводной рабочий перемешивающий орган и магистраль для подачи пара к паровым рубашкам.Цель изобретения - повысить эффектиьность разогрева бетонной смеси, утилизацию неоконденсировавшегося пара и упростить регулирование количества воды затворення,Достигается это тем, что внутри корпуса, в его верхней части, установлен паровой эжектор, соединенный трубопроводом с магистраль 0 для подачи пара и п 11 ровым руоашкам.На фиг. 1 изображена описываемая бетономешалка, поперечный разрез; на фнг. 2 - сема подкл 1 оче 11 ня эжсктора к мд 1 пстралн для подачи пдрд к паровым рубашкам,Бетономешалка имеет корпус 1, в стенкдх и дне которого образовашя наклонныс к ним отверстия 2 для прохождения пара нз наружных пдровых...

Номер патента: 325723

Опубликовано: 01.01.1972

Авторы: Ферт, Худенко

МПК: B28B 11/00, H05B 3/18

Метки: железобетонных, нагрева, подобных

...И ПОДОБНЫХ ИЗДЕЛИ 121 ныймаги итниии пося фер 1рой ) ид отне ременныи проиускд- здмыкдет- армдтуарматуры,лсктрпче ый поток,тии мдтср пал, Пвозникающий прерсмсиного токам иаполнитслсмвызывает нагревзделия,дтушкеох 2 агиипиделия 4и всего зев из. т изсб ения нагрева железо вкгиочающийбсто)шых и катушку и ем, что, с ий различвы;)ил ионд и вместелиэлсктри 5 Изобретение относится к устройству для ин. дукциониого нагрева изделий.Известен индуктор для нагрева 2 кестезобетонных изделий, вкл)очающий катушку и маги итопровод.Цель изобретения - обеспечить прог 1 делий различной конфигурации.Достигается это тем, что катушка и магии. топровод, выполненный из зерен ферромагнитного вещества, размещен в эластичном диэлектрическом материале.Е 1 д чс...

Номер патента: 317862

Опубликовано: 01.01.1971

Авторы: Задорова, Наумов, Ферт, Худенко

МПК: F23D 14/14

Метки: горелка, радиационная

...изобретения - устранение этих недостатков и интенсификации теплообмена. Для дсс"тюкенс:ся эгой цели скс 1 рпусс сснасбжен полостью с распьслителями для нагрева и выхода нагреваемой воды и пара, Стенки водяной полости снабжены ребрами,На чертеже показана предложенная горелка, разрез.Горелка содержит кожух 1, корпус смесителя 2 с газовым патрубком 8, излучателем 4, водяной полостью б, распылителями б и рефлектором 7 с окнами 8.Горелка работает следующим образом. Подводимый к форсунке газ истекает в смеситель 2, инжектируя необходимое для,сгора иия количество воздуха Затем газо-воздуш ная смесь, пройдя через излучатель 4, сгора ет на наружной поверхности его. Продукт сгорания, проходя через отверстия 8 по кан лу 9, нагревают оребренные...

Номер патента: 314972

Опубликовано: 01.01.1971

Авторы: Жук, Наумов, Ферт, Худенко

МПК: F23D 14/12

Метки: газовая, горелка, инфракрасная

...в ветреную погоду.Цель изобретения - обеспечение ветроустойчивости и повышение надежности горелки. Для этого в рефлекторе и кожухе выполнены отверстия для удаления продуктов горения, смещенные по высоте одни относительнодругих. Кроме того, отверстия в кожухе для 20подачи воздуха смещены относительно отверстий для отвода продуктов горения, что предотвращает попадание последних в смеситель,На фиг. 1 показана предложенная горелка, поперечный разрез; на фиг. 2 - горелка, 25вид с торцовой стороны; на фиг. 3 - горелка,вид сбоку. Газовая инфракрасная горелка содержит установленный в кожухе 1 корпус 2 с газо- воздушным смесителем 3 и излучатель 4 рефлектором 5. Отверстия б и смещены по высоте относительно отверстий 7. В торцовой части...

Номер патента: 310892

Опубликовано: 01.01.1971

Авторы: Наумов, Ферт, Худенко

МПК: C04B 40/02

Метки: 1рйтйо-1хккеенаябиблиотека, бетонных, железобетонных, изделийвсесоюзнаяг, электропрогрева

...изд Это достигается тем, что между эле ми и поверхностью изделия образую электропроводной жидкости, цаприме с примесями солей. Сущность изобретения закл что слой электропроводной ж ствует равномерному распреде ческих и тепловых полей в пятствует пересушиванию бето нии всего цикла прогрева. Предлагаемый способ поясняется чер Изделия, например железобетонныеие н формуют пакето поддоне 2, осна мц вкладышами виде установлен 5 электрического л По окончании ляют, а через вкладышей про с примесями со. 0 и фтористого н например пласт тропрогрев, м в количестве трех штук на щенном четырьмя продольныи выполненном, например, в цой на стенде емкости цз дигатерцала,формования вкладыши уда - 4 час освободившееся от странство 3 заполняют водой...

Номер патента: 301417

Опубликовано: 01.01.1971

Авторы: Бабенко, Жук, Научно, Павлюк, Ферт, Худенко

МПК: E04D 15/06

Метки: изолируемой, поверхности, приклеивания, рулонного

...недостатком известного устройства является перегрев приклеивающих веществ в случае прекращения движения устройства и неравномерная плотность излучения.Описываемое устройство с целью повышения эффективности работы выполнено с отражательным экраном, образованным шарнирно закрепленными на раме по сторонам блока инфракрасных излучателей поворотными пластинами, соедиРРенными тягамп с рычагом уп" равления, сблокированным с рукояткой крана газораспределительной трубы.На чертеже показано предлагаемое устройство в трех проекциях.Устройство включает подвижную раму 1 с укрепленным на раме блоком инфракрасных излучателей 2, газораспределительную трубу 3 с краном 4, подводящую газ к горелкам,Устройство выполнено с отражательным экраном...

Номер патента: 300438

Опубликовано: 01.01.1971

Авторы: Баглай, Павлюк, Ферт

МПК: C09K 3/10

Метки: герметизующая, мастика

...тем щения степени уплотнения ет в качестве битумпнозно умную эмульсию в количе качестве вспучивающегося зующая лючающ ающийся ью повьвключаента бит 5% ав ледует ст 7-го кообраз ыи Изобретение относится к составам герметизующих мастик на битуминозной основе.Известна герметизующая мастика, включающая битуминозный компонент и вспучивающийся агент,Целью изобретения явлпени уплотнения стыкЭто достигается тем,нозного компонента маную эмульсию в количестве вспучивающего астирол в количестве 25ная эмульсия имеетвес. % ):БитумТвердый э мул ьгатпример известьАсбестПор ошкоо токопроводящии наполнитель, например графит или уголь,Описываемая смесь используется для формования вкладышей с электродами, Порошко образный углерод снижает...

Номер патента: 281020

Опубликовано: 01.01.1970

Авторы: Жук, Ферт

МПК: G06G 7/48

Метки: игла, измерительная

...а так как при работе необходимо настраивать приборы, это еще больше усложняет работу оператора. Кроме того, проколы в бумаге при большом числе точек приводят к искажению истинной картины потенциального поля,Цель настоящего изобретения в разработке измерительной игл щей проколы бумаги и надежи щей точки без лишних операций Это достигается тем, что предл содержит измерительную полос ную красителем, внутри котор токопроводящее острие, фикс утопленном положении. Описываемая игла представленОна состоит из пера 1, подвижного острия 2,корпуса 8, токопроводящей шинки 4 со штекером о, Кроме того, игла содержит возвратнуюпружину б, устройство 7, фиксирующее острие5 в верхнем положении, отражательное кольцо 8,препятствующее попаданию красителя в...

Номер патента: 207834

Опубликовано: 01.01.1968

Авторы: Иностранец, Иностранна, Ферт

МПК: F04D 29/52

Метки: вентилятор, диаметральный

...подогрева воздуха секторные направляющие снабжены выходным патрубком, в коНа фиг. 1 изображен поперечный разрез вентилятора; на фиг. 2 - вид на вентилятор, установленный в проеме окна помещения; на фиг, 3 - поперечный разрез выходного патрубка вентилятора; на фиг. 4 - поперечный разрез упрощенного варианта вентилятора,В секторных направляющих 1 (фиг. 1) размещен корпус 2 вентилятора с внутренним фигурным выступом 3 и окнами 4 и 5 соответственно для входа и выхода потока воздуха. Рабочее колесо б барабанной конструкции размещено в корпусе эксцентрично относительно оси так, что при повороте корпуса 2 вокруг своей оси на 180 поток изменяет свое направление на противоположное. Секторные направляющие жестко укреплены на неподвижной...

Номер патента: 201253

Опубликовано: 01.01.1967

Авторы: Иностранец, Иностранна, Ферт

МПК: A45D 20/30

Метки: нагревательный, прибор, электрический

...магнитами, приводящий во вращение вентилятор 7, расположенный в отсеке 5. Вентилятор снабжен лопастями 8,загнутыми вперед и расположенными параллельно оси вентилятора. Выступ 9, прикрепленный к нижней стороне детали 1, увеличивает длину отсека с вентилятором и имеет 5 направляющую плоскость 10, образуя расширяющийся воздуховод 11, ведущий к выходному отверстию 12.Деталь 1 снабжена прорезями 18 для входавоздуха по всей ширине отсека 5.10 Лопасти 8 вентилятора расположены между дисками 14 и 15. Диск 14 имеет в центре отверстие для крепления эластичной втулки 1 б, посаженной на вал электродвигателя.Диск 15 несет валик 17, установленный в под шипнике 18, который вставлен в эластичныйблок 19.Прибор содержит нагревательный...
