Генератор случайных чисел
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 384101
Текст

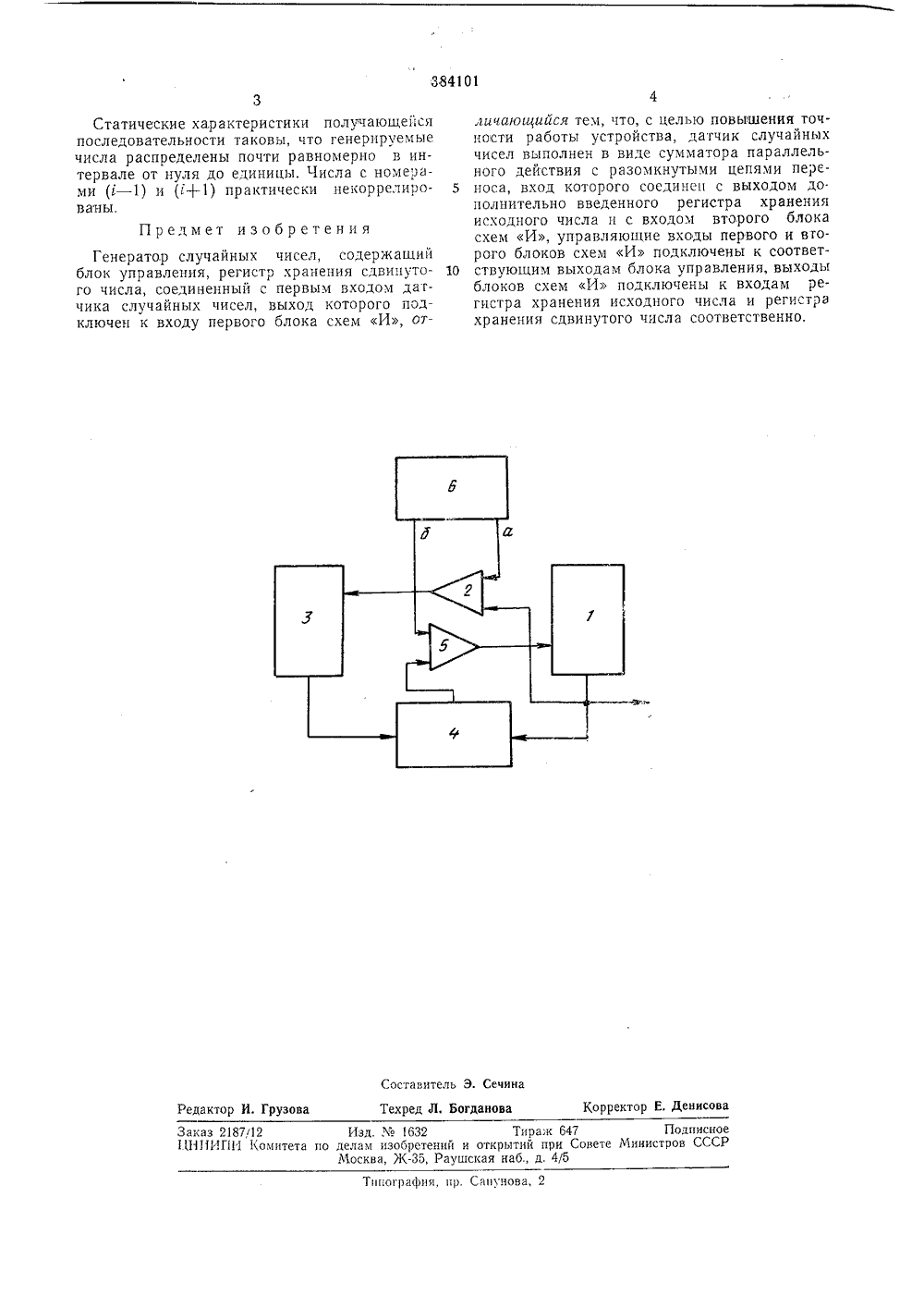

Вб 3 ЙОЮзндлЬиЕ 11 Т;О- - 1:т 1 ЕС 11 Л, йиблистена МБА ОПИСАНИЕ ИЗОБРЕТЕН ИЯ 38401 Союз Советских Социалистических Республик+ Зависимое от авт. свидетельстваМ, Кл, 6 061 1/02 Заявлено 12,1 Ч.1971 ( 165 О 050/18-24)с присоединением заявкиПриоритетОпубликовано 23.Ч.1973. Бюллетень Ло 24Дата опубликования описания 8 ЧП 1.1973 Комитет по делам изобретений и открытий при Совете Министров СССРУДК 681.325,36(088.8) Авторыизобретения А. К. Айламазян, Г, И. Осташенко, И. П. Осташенко и В. К, Калужский Заявитель ГЕНЕРАТОР СЛУЧАЙНЫХ ЧИСЕЛ Изобретение относится к области моделирования случайных процессов на вычислительных машинах,Известные устройства подобного типа содержат ламповые датчики случайной величины (напряжения), используемые в качестве задатчика случайного числа, или в качестве датчика случайного интервала времени, блок управления, блок схем И, регистр сдвига,Реализация устройства с такими элементами требует сравнительно высоковольтного питания, предварительного усиления случайного напряжения и схем сопряжения с цифровыми элементами (триггерами). Сам же метод получения случайной последовательности из сильно коррелированной последовательности, выборной через случайные интервалы времени, дает все же большую остаточную корреляцию, если интервалы случайных выборок меньше интервала корреляции,Предложенное устройство отличается от известных тем, что в нем в качестве датчика случайных чисел использован сумматор параллельного действия с разомкнутыми цепямн переноса между некоторыми, произвольно выбранными, разрядами.Это позволяет улучшить корреляционную характеристику случайной последовательносги чисел и устранить из схемы ламповые датчики случайного напряжения, что существенно упрощает схему устройства.Блок-схема устройства показана на чертеже, Регистр 1 хранения исходного числа соеди нен через блок 2 схем И с входом регистра3 хранения сдвинутого числа, а выходы обоих регистров - с входами сумматора 4, выход которого через блок 5 схем И подключен к входу регистра 1. Выходы блока 6 управления 10 присоединены к управляющим входам блоковсхем И.Устройство работает следующим образом, При включении блока 6 управления, на еговыходах а, б поочередно появляются управля ющие импульсы. По импульсу с выхода а, управляющему блоком 2 схем И, произвольна число нз регистра 1 переписывается со сдвигом вправо на два разряда в регистр 3.Прп появлении на входах сумматора 4 двух 20 слагаемых с выходов регистров 1 и 3, па еговыходе образуется случайное по отношеншо к исходному число, которое через блок 5 схем И импульсом с выхода блока 6 управления переписывается в регистр 1, заменяя собой ра нее стоявшее там исходное число, Выход регистра 1 одновреотенно является выходом генератора случайных чисел, а вновь полученное число исходным для получения последующих чисел.Подписно ров ССС Заказ 2187,112 Изд. % 1632 Тираж 6471 З 1 ИПИ Комитета по делам изобретений и открытий при Совете МинМосква, Ж, Раушская наб., д. 4/5 ппография, пр. Сапунова,Статические характеристики получающейся последовательности таковы, что генерируемые числа распределены почти равномерно в интервале от нуля до единицы. Числа с номерами ( - 1) и (1+1) практически некоррелированы. Предмет изобретенияГенератор случайных чисел, содержащий блок управления, регистр хранения сдвинутого числа, соединенный с первым входом датчика случайных чисел, выход которого подключен к входу первого блока схем И, отлинающийся тем, что, с целью повышения точности работы устройства, датчик случайнь 1 х чисел выполнен в виде сумматора параллельного действия с разомкнутыми цепями пере носа, вход которого соединен с выходом до.полнительно введенного регистра хранения исходного числа и с входом второго блока схем И, управляющие входы первого и вгорого блоков схем И подключены к соответ ствующим выходам блока управления, выходыблоков схем И подключены к входам регистра хранения исходного числа и регистра хранения сдвинутого числа соответственно.
СмотретьЗаявка
1650050
МПК / Метки
МПК: G06F 7/58
Метки: генератор, случайных, чисел
Опубликовано: 01.01.1973
Код ссылки
<a href="https://patents.su/2-384101-generator-sluchajjnykh-chisel.html" target="_blank" rel="follow" title="База патентов СССР">Генератор случайных чисел</a>
