Устройство для ввода информации в цифровую вычислительную машину

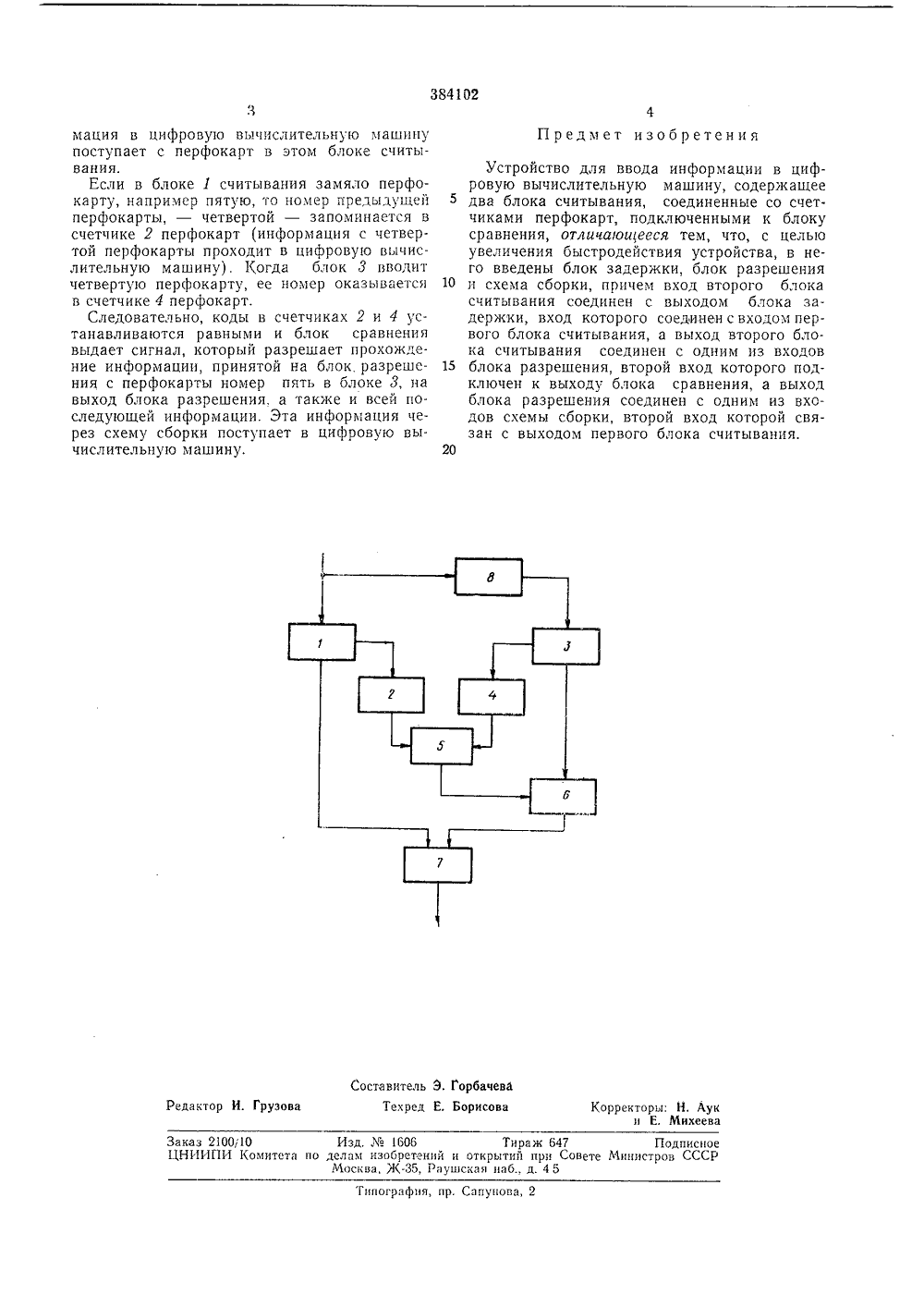

384102 ОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУСоюз Советских Социалистических Республикависимое от авт. свидетельствааявлено 19,У.1971 ( 1646093/18-24)присоединением заявкиПриоритетОпубликовано 23 Х.1973. Бюллетень24Дата опубликования описания 4 Х 111.1973 Кл. 6 061 3/О Комитет во аеламобретений и открытири Совете МимистровСССР ДК 681.327.22(088.8) Авторыизобретен озловский и А. И, Сила явите УСТРОЙСТВО ДЛЯ ВВОДА ИНФОРМАЦИИ В ЦИФРО ВЪЧИСЛИТЕЛЬНУЮ МАШИНУ быстрого блоков борки.предлага Изобретение относится к области вычислительной техники.Известны системы для ввода информации в цифровую вычислительную машину с перфокарт.Цель изобретения - обеспечениедействия устройства.Это достигается введением в незадержки и разрешения и схемы сНа чертеже показана блок-схемаемого устройства.Блок 1 считывания в устройстве соединен с входом счетчика 2 перфокарт, блок 3 считывания - с входом счетчика 4 перфокарт. Выходы счетчиков перфокарт подключены к входу блока 5 сравнения, выход блока сравнения - к входу блока б разрешения. Второй вход блока разрешения соединен с выходом блока 3 считывания. Информация на выходе блока б разрешения появляется в том случае, если есть разрешающий сигнал с блока 5 сравнения, Выход блока 1 считывания и блока б разрешения соединены с входами схемы 7 сборки, выход схемы сборки - с цифровой вычислительной машиной. Выход цифровой вычислительной машины связан с входом блока 1 считывания и с входом блока 8 задержки, выход блока задержки - с входом блока 3 считывания.Система работает следующим образом. В блоки 1 и 3 помещают два идентичныхмассива перфокарт. Из цифровой вычислительной машины поступает сигнал пуска, который запускает блок 1 и через блок 8 задержки (время задержки в котором можно выбрать в первом приближении равным времени введения одной перфокарты) блок 3,Блок 1 начинает вводить перфокарты. Информация с введенных перфокарт с блока 1 10 проходит через схему 7 сборки в цифровуювычислительную машину, Информация с введенных перфокарт с блока 3 поступает на блок б разрешения. Счетчик 2 считывает перфокарты, введенные в блок 1 считывания, а 1 ч счетчик 4 - перфокарты, введенные в блок 3.При этом код на счетчике 2, равный номеру перфокарты, введенной в блок 1 считывания, оказывается больше кода на счетчике 4, равного номеру перфокарты, введенной в блок 3, 20 так как блок 3 начинает считывать перфокарты позже, чем блок 1, Следовательно, коды в счетчиках 2 и 4 не равны и сигнал на выходе блока 5 сравнения отсутствует.Информация, поступающая на входе бло ка б разрешения с блока 3 считывания, на выход блока разрешения не проходит и не попадает, следовательно, через схему 7 сборки в цифровую вычислительную машину.Таким образом, если замятия перфокарты в 30 блоке 1 считывания не произойдет, то инфорставитель Э, Горбачева Техред Е. Борисова актор И. Грузо Корректоры: Н. Аук и Е, Михеева Изд,1606 Тираж 647 Подписное делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушскап иаб д. 45 Заказ 2100,1 ОЦНИИПИ Комитета Типография, пр. Сапунова,мация в цифровую вычислительную машину поступает с перфокарт в этом блоке считывания.Если в блоке 1 считывания замяло перфокарту, например пятую, то номер предыдущей перфокарты, - четвертой - запоминается в счетчике 2 перфокарт (информация с четвертой перфокарты проходит в цифровую вычислительную машину). Когда блок 3 вводит четвертую перфокарту, ее номер оказывается в счетчике 4 перфокарт.Следовательно, коды в счетчиках 2 и 4 устанавливаются равными и блок сравнения выдает сигнал, который разрешает прохождение информации, принятой на блок разрешения с перфокарты номер пять в блоке 3, на выход блока разрешения, а также и всей последующей информации. Эта информация через схему сборки поступает в цифровую вычислительную машину. Предмет изобретения Устройство для ввода информации в цифровую вычислительную машину, содержащее два блока считывания, соединенные со счетчиками перфокарт, подключенными к блоку сравнения, отличаюиееся тем, что, с целью увеличения быстродействия устройства, в него введены блок задержки, блок разрешения 10 и схема сборки, причем вход второго блокасчитывания соединен с выходом блока задержки, вход которого соединен с входом первого блока считывания, а выход второго блока считывания соединен с одним из входов 15 блока разрешения, второй вход которого подключен к выходу блока сравнения, а выход блока разрешения соединен с одним из входов схемы сборки, второй вход которой связан с выходом первого блока считывания.20
