G06F 11/10 — добавлением специальных двоичных разрядов или знаков к кодированной информации, например путем контроля по четности, с отбрасыванием девятых или одиннадцатых членов ряда

Номер патента: 1134942

Опубликовано: 15.01.1985

Автор: Евстигнеев

МПК: G06F 11/10, G06F 7/72

Метки: ичных, контролем, сумматор, чисел

...единичному входу третьего триггера управления, выход второго элемента И подключен ко входу элемента НЕ, выход которого подключен к первому входу шестого элемента И, второй вход которого подкЛючен к выходу третьего эле- мента задержки, вход которого подключен к выходу второго элементазадержки, третий вход шестого элемента И подключен к единичному выходутретьего триггера управления, нуле-вой выход которого является выходом"Ошибка во всех разрядах" блока, выход шестого элемента И подключен к первому входу четвертого элемента ИЛИ, второй вход которого подключенк первому выходу первого счетчиканомеров разрядов, а выход подключенк единичному входу первого триггерауправления, единичный выход которого подключен к первому входу седьмого элемента...

Номер патента: 1137471

Опубликовано: 30.01.1985

Авторы: Вашкевич, Гриневич, Костеневич, Куденков

МПК: G06F 11/10

Метки: единиц, информационной, количества, последовательности

...к первому входу трехвходового элемента И, соединенного вторым и третьим входами соответственно с выходом элемента 4 р И-НЕ и входом .тактовых импульсов устройства, а первым входом - с первыми входами. первого и второго элементов И первого разряда и управляющим входом устройства, выход трех входового элемента И подключен к входу счетчика и синхронизирующим входам разрядных триггеров, выходы счетчика и выходного элемента И являются соответственно информацион 5 О ным и управляющим выходами устройст ва (23.Однако и это устройство достаточно сложно и не позволяет определить количество единиц на смежных позици ях.Целью изобретения является расширение функциональных возможностей1эа счет определения количества единиц иа смежных...

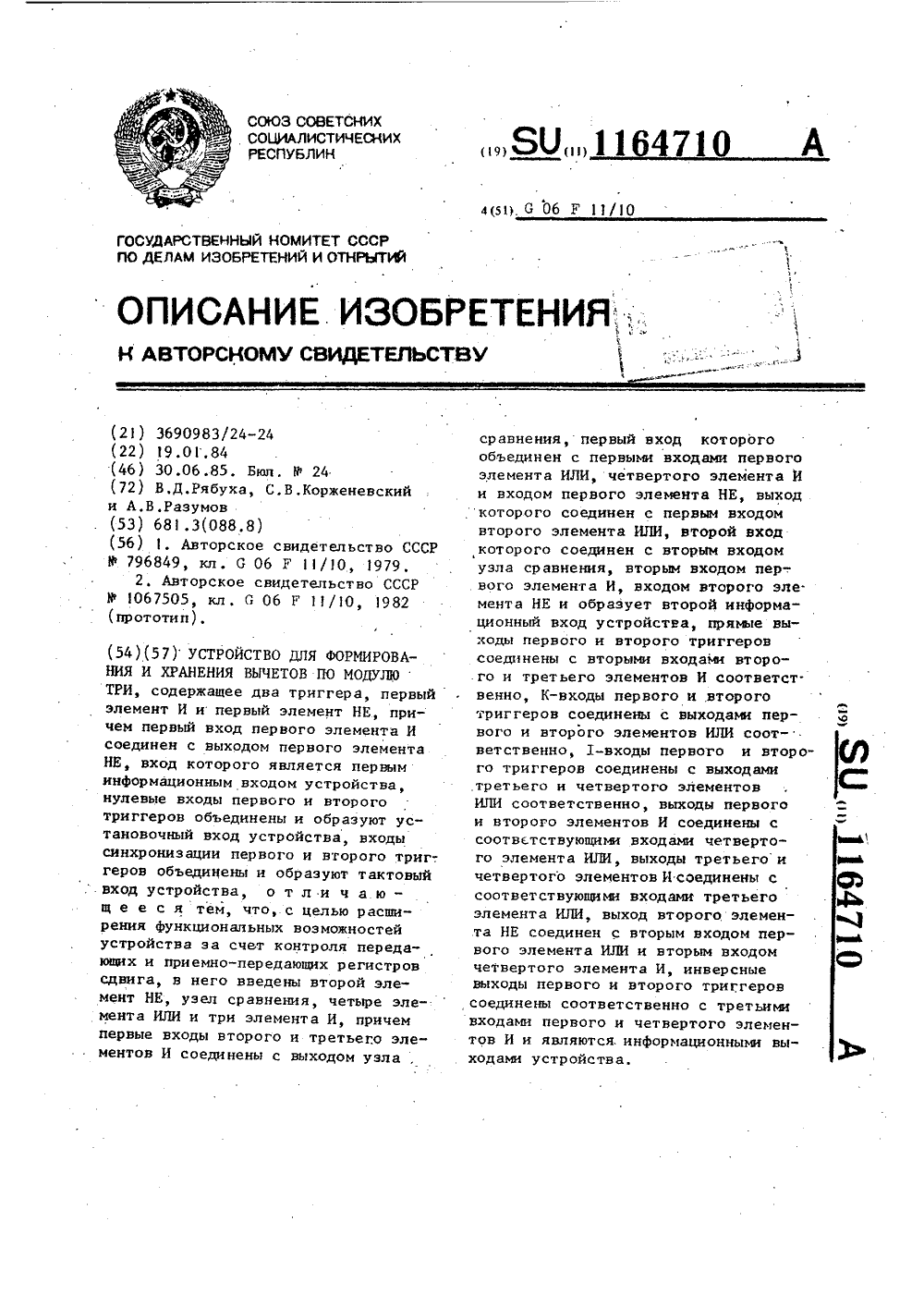

Номер патента: 1164710

Опубликовано: 30.06.1985

Авторы: Корженевский, Разумов, Рябуха

МПК: G06F 11/10

Метки: вычетов, модулю, три, формирования, хранения

...входом первого элемента И, входом второго элемента НЕ и образует второй информационный вход устройства, прямые выходы перного и второго триггеров соединены с вторыми входами второго итретьего элементов И соответственно, К-входы первого и второго триггеров соединены с выходами первого и второго элементов ИЛИ соотнетственно, 1-входы первого и второго триггеров соединены с выходами третьего и четвертого элементов ИЛИ соответственно, выходы первого и второго элементон И соединены с соответствующими входами четвертого элемента ИЛИ, выходы третьего и четвертого элементов И соединены с соответствующими входами третьего элемента ИЛИ, выход второго элемента НЕ соединен с вторым входом первого элемента ИЛИ и вторым входом четвертого элемента...

Номер патента: 1179345

Опубликовано: 15.09.1985

Авторы: Вахновецкий, Коренев, Пуховицкий, Шидловский

МПК: G06F 11/10

Метки: восьмиразрядного, дешифратора

...группы 2 поступают сигналы с входов контролируемого дешифратора 24.На вторые входы элементов ИСКЛЮЧАЮЩЕЕ ИЛИ группы 2 поступают сигналы с выходов блокаформирования начального кода и сигнал с последнего выхода контролируемого дешифратора 24. При любой неисправности дешифратора,приводящей к нечетному количеству ошибок на его выходе различаются сигналы на входах 16 и 4, что приводит к появлениюна выходе неисправности устройства, сигнализирующей об ошибке. Аналогичным образом при неисправностях дешиф ратора, приводящих к появлению четногоколичества ошибок на подряд идущих выходах дешифратора, например. на двух или шести, отличаются сигналы на входах 17 и 5 второго элемента ИСКЛЮЧАЮЩЕЕ 20ИЛИ группы 2, а при подряд идущих ошибках в четырех...

Номер патента: 1180899

Опубликовано: 23.09.1985

Авторы: Глынин, Григорьев, Тараев

МПК: G06F 11/10

Метки: кода, контрольного, модулю, три, формирования

...по модулю три соединены с выходами остатка два" и остатка один" всех г-х узлов свертки по модулю три%ды остатка два и остаткаодин 1Изобретение относится к вычислительной технике и может быть использовано в схемах контроля систем передачи и преобразования двоичной кодовой информации, в цифровых вычислительных машинах и других устройствах дискретной техники для полученияконтрольного признака - остатка помодулю три.Целью изобретения является сокращение аппаратурных затрат.На фиг 1 изображена структурнаясхема устройства для случая ш=4 ии=54; на Фиг. 2 - функциональнаясхема узла свертки по модулю три.Устроиство для формированияостатка по модулю три содержитгруппу 1 дешифраторов, пе 1 вую группу 2 узлов свертки по модулю три,первую группу 3...

Номер патента: 1185340

Опубликовано: 15.10.1985

Авторы: Крылов, Липатова

МПК: G06F 11/10

Метки: двоичном, единиц, количества, числе

...- упрощение уст. ройстна.На чертеже схематично изображенопредлагаемое устройство.Устройство содержит счетчик 1,элементы И 2, 3, 4 и 5, элемент 1 ОИ-НЕ 6, блоки 7 и 8 фиксации единиц,тактовый вход 9 устройства, выходы1 Ю блоков фиксации единиц,.управляющий выход 11 устройства, группа информационных выходов 12 устройства, 15каждый блок фиксации единиц содержит.И /2 триггеров 13, где и - количество,разрядон двоичного числа, первыйразряд ( =1) блоков 7 и 8 содержитэлементы И 14, каждый-й разряд бло ков 7 и 8 (=2,3 и /2) содержитэлементы И 14, 15 и 16.Устройство работает следующим образом,В исходном состоянии счетчик 1находится н нулевом состоянии, триггеры 13 блоков 7 и 8 фиксации единицимеют состояние, соответствующее кодоной комбинации...

Номер патента: 1187168

Опубликовано: 23.10.1985

Авторы: Лысиков, Яковлев

МПК: G06F 11/10

Метки: контролем, параллельный, сумматор, четности

...в которых контроль организован по четности, аиспользуемые сумматоры формируют разрядные лере- носы параллельным способом. второго, четвертого, седьмого,одиннадцатого и четырнадцатого элементов И группы объединены и подключены к выходу блока контроля выходного переноса, четвертые входы третьего, шестого, восьмого, девятого,двенадцатого и тринадцатого элементовИ группы объединены и подключены квходу переноса сумматора, четвертыевходы пятого и десятого элементов Игруппы объединены и подключены к выходу блока элементов ИЛИ, выходы элементов И группы соединены с соответствующими входами элементов ИЛИ, вы"ход которого соединен с первым входом сумматора по модулю два блокапредварительного формирования четности разрядных сумм, второй и...

Номер патента: 1195349

Опубликовано: 30.11.1985

Авторы: Глушков, Ключко, Краснобаев, Сахно, Швецов

МПК: G06F 11/10

Метки: вычет, кода, модулю, позиционного, произвольному

...числа преобразователя.каз 7415/5Подписное В ПП "Патент",д, ул.Проектная, 4 илиал . Ужго Изобретение относится к вычислительной технике и может быть использовано для сопряжения с устройствами, функционирующими в системе остаточных классов, в схемах контроляпо модулю.Цель изобретения - повышениебыстродействия преобразователя,На чертеже изображен преобразователь позиционного кода в вычетпо произвольному модулю,Преобразователь содержит. блок 1сравнения, регистр 2, комбинационный сумматор 3, блок 4 умножения,блок 5 памяти констант, счетчик 6,выход 7 конца преобразования преобразователя, информационный выход 8преобразователя, элементы И 9 и 10,вход 11 преобразуемого числа преобразователя, вход 12 кода модуляпреобразователя,...

Номер патента: 1206783

Опубликовано: 23.01.1986

Авторы: Какурин, Кирьяков

МПК: G06F 11/10

Метки: двоичного, кода, нечетность, параллельного

...функциональных возможностей навливается единичное значение сигнаустройства за счет определения коли 10 лачества единиц в двоичном коде, При нулевом значении сигнала наНа фиг. 1 приведена функциональ- входе 9 задания режима работы устройная схема устройства, на фиг.2 - ства регистр 1 сдвига работает в рефункциональная схема регистра сдви- жиме сжатия информации. Под действига. 15 ем импульсов, поступающих на тактовыйУстройство для контроля парал" вход 6 устройства, происходит формилельного двоичного кода на нечет- рование уплотненного кода справа.ность (фиг.1) содержит регистр 1 Например, если в восьмиразрядном ресдвига, дешифратор 2, элемент ИЛИ 3, гистре был записан код 10100100, то элемент ИСКЛЮЧАЮЩЕЕ ИЛИ 4, информа при нулевом...

Номер патента: 1206784

Опубликовано: 23.01.1986

Авторы: Аспидов, Огороднов, Селетников, Шевчук, Якуш

МПК: G06F 11/10

Метки: вычетов, модулю, три, формирования, хранения

...состояние, а первый триггер 5. остается в единичном состоянии. На информационных выходах 10 и 9 устройства устанавливается код 01, Если второй разряд кода числа равен нулю, то на выходе первогоузла 3 сравнения - единичный сигнал, на выходе второго триггера 6 - нулевой сигнал, следовательно, на счетном входе второго триггера 6 - единичный сигнал. На счетном входе первого триггера 5 также единичный сигнал, поскольку на двух входах элемента ИЛИ-НЕ 1 нулевые сигналыПо очередному тактовому импульсу оба триггера 6 и 5 меняют свое состояние и на информационных выходах 10 и 9 устройства устанавливается код 10.В таблице приведены коды вычетов, формируемые на триггерах 6 и 5 в зависимости от их состояния и значения очередного разряда...

Номер патента: 1208556

Опубликовано: 30.01.1986

Авторы: Супрун, Сычев, Тимонькин, Ткаченко, Харченко

МПК: G06F 11/10, G06F 9/22

Метки: контролем, микропрограммное

...младшего модифицируемого разряда адреса (поле 12) .Выход 1.6 кода логических условий соединен с входами мультиплексора 4, который производит при необходимости анализ значения соответствующего логического условия.В полях 1,4 и 1.5 блока 1 записываются управляющие метки Ми М,причем М, = 1 (О), если значение контро" лируемого логического условия должно быть равно 1 (О), М = 1 (О), если осуществляется проверка контрольного (рабочего) логического условия. Кроме того, комбинацией М, М = 1 О помечается начальная микрокоманда каждой микропрограммы.Выход 1,3 микроопераций подключен к информационному входу регистра 3 микроопераций. Помимо внешних микро- операций, выдаваемых на выход 18 уст" ройства, на выходе 1.3 блока 1 считы" ваются внутренние...

Номер патента: 1211732

Опубликовано: 15.02.1986

Авторы: Гоцаков, Чечин

МПК: G06F 11/10

Метки: дешифратора

...сбое устройства. В общем случаек отказам дешифраторов можно отнести следующее: 1. Возбуждается одна,но не требуемая выходная шина, 2.не возбуждается ни одна выходная шина, 3, вместе с требуемой выходнойшиной возбуждается одна или несколько нетребуемых,О 5 20 25 30 35 40 45 50 55 2Устройство выявляет все эти отказы в контролируемом дешифраторе, атакже производит коррекцию его работы при всех видах отказов, Вероятность правильной коррекции для случаеви 2 равна 0,5. Кроме того,предлагаемое устройство сигнализирует о неправильной работе дублирующего дешифратора для случаев 1 и 2.Устройство работает следующимобразом,При отсутствии отказов в контролируемом и дублирующем дешифраторахвозбуждаются одни и те же требуемыешины, сигналы с которых...

Номер патента: 1211733

Опубликовано: 15.02.1986

Авторы: Крищишин, Митьков, Черкасский, Щирба

МПК: G06F 11/10

Метки: модулю, остатка, три, формирования

...темпу контролируемых чисел.Устройство для формирования остатка по модулю три работает следукицим образом.На информационные входы 5,6 устройства поступает контролируемое число. Устройство может работать с числами произвольной разрядности. Если разрядность числа не равна 2 , где 11733 2к = 2,3, то незадействованные входы блоков 2 сложения подключаютсяк шине логического "О" 1 не показана) .5 При поступлении первого тактовогоимпульса на тактовый вход 7 устройства происходит запись в триггеры 3первой группы 4. остатков по модулю три четырехразрядных чисел, форми Оруемых двумя одноразрядными сумматорами 1 блоков 2 сложения первойгруппы.Затем на информационные входы5,6 устройства поступает, второе конт" 15 ролируемое число и на выходе каждого...

Номер патента: 1226469

Опубликовано: 23.04.1986

Автор: Старшинов

МПК: G06F 11/10

Метки: ненормализованности, переполнения, фиксации, числа

...его несимметричным.Элемент И 15 зафиксирует значение "11.00- 0", находящееся на регистре 1, и выработает сигнал переполнения, который на элементе ИЛИ10 объединяется с сигналом переполнения с элемента ИЛИ 8. В результате этого число -2" или -2" будет переведено из диапазона чисел без переполнений в диапазон чисел с переполнением, делая тот и другой диапаВ случае нахождения числа в ненор-кмализованном диапазоне Х ( 2(-Х) ( (-2 ") при изображении мантисс в виде правильных дробей или Х ( 2 ", (-Х) с (-2 ) при изображении ц виде целых чисел в первом знаковом разряде 2 и к старших разрядах 4 будут нулевые значения для положительных чисел и элемент И 11 выработает сигнал переполнения, который поступит на элемент ИЛИ 9, для отрицательных чисел в...

Номер патента: 1228105

Опубликовано: 30.04.1986

Авторы: Барбаш, Тимонькин, Ткаченко, Харченко

МПК: G06F 11/10

Метки: импульсов, распределителя

...в ЭВМ и цифровых системах с повышенной достоверностьюфункционирования.Цель изобретения - повышение достоверности контроля.На фиг.1 приведена функциональнаясхема предлагаемого устройства дляконтроля, распределителя импульсов,на фиг.2 - временная диаграмма работы устройства.Устройство содержит первый триггер 1, второй триггер 2, коммутатор3, первый 4 и второй 5 элементы И,причем первый контролируемый вход 6устройства соединен с первым входомпервого элемента И 4, выход которого соединен с входом установки нуляпервого триггера 1Второй вход 7устройства соединен с первым входомвторого элемента И 5, выход коммутатора 3 соединен с выходом 8 устройства. Прямой и инверсный выходы второго триггера 2 соединены соответственно с вторым входом...

Номер патента: 1234850

Опубликовано: 30.05.1986

Авторы: Ильин, Рудько

МПК: G05B 19/02, G06F 11/10

Метки: объектом

...1 О поступает на вход второго блока контроля 11. При положительном результате контроля, т.е., при правильном содержании информации в блоках памяти 7 и 8, с первого выхода второго блока контроля 11 выдается разрешающий сигнал на регистр адреса 12 и в него вводится считанное слово. При этом сигнал со счетчика 15 через второй элемент ИЛИ 17 запрещает четвертому элементу И 18 перезапись информации из регистра адреса 12 в блоки памяти 7 и 8.При отрицательном результате конт роля с первого выхода второго блока контроля 11 выдается сигнал запрещения записи информации в регистр адреса 12. Одновременно сигналом с второго выхода второго блока контроля 1 счетчик 15 переводится в состояние 1 , при этом сигнал с первого инверсного выхода счетчика 15...

Номер патента: 1236484

Опубликовано: 07.06.1986

Авторы: Ганитулин, Попов

МПК: G06F 11/10

Метки: двоичном, единиц, количества, числе

...единиц вобоих половинах и-разрядного регистра 1. С помощью элементов И первойгруппы 3 и второй группы 4 в каждойполовине производится выделение старшей единицы. Единичный сигнал поступает через элемент ИЛИ 6 (7) на первый вход элемента И 8 (9), Тактовый импульс поступает через элемент И 8 (9) на вход счетчика 10 (11) импульсов и одновременно через соответствующий элемент И третьей группы 5 устанавливает в нуль соответствующий разряд регистра 1. Далее выделяется следующая единица н описанный процесс повторяется. Когда все разряды регистра 1 обнуляются, на всех входах элементов ИЛИ 6 и 7 возникают нулевые сигналы, в результате чего на всех входах элемента ИЛИ-НЕ 14 25 ЭО Э 5 40 45 55 изобретения Устройство для определения количества...

Номер патента: 1238058

Опубликовано: 15.06.1986

Авторы: Берестова, Кондратьев, Мордачева, Самарский

МПК: G06F 11/10, G06F 7/38

Метки: контролем, сдвига

...на схеме 13 сравнения вырабатывается сигнал сбоя, по которому установится триггер 14.Параллельно-последовательные сдвиги используются для выполнения сдвига данных на любое число разрядов от О до 63. Эта операция используется преимущественно для выполнения логических и арифметических сдвигов.Сдвиги на произвольное число разрядов выполняются за один или два микрокомандных цикла, в первом из которых выполняется тетрадный и один (ни одного) однократный сдвиги, а во втором цикле выполняются два однократных сдвига. Количество циклов и действия в них определяются путем ветвления в микропрограмме по двум младшим разрядам кода сдвига. Если задан режим сдвига на входе 5 устройства, то производится однократный сдвиг данных в регистре 2....

Номер патента: 1238073

Опубликовано: 15.06.1986

Авторы: Лукашевич, Остафин, Романкевич

МПК: G06F 11/10, G06F 7/50

Метки: контролируемый, сумматор

...по модулю два реализует функциюзначения разрядов первого операнда; значения разрядов второго операнда; значения разрядов результата сумматора 8; а Ь,1Я еКонтролируемый сумматор работаетследующим образом.На входы блока 2 свертки по модулю два поступают контрольные разряды двух операндов, сигналы с выходов результата ш-разрядных сумматоров 8 всех блоков сложения группы 1, а также выход переноса ш-разрядного сумматора 8 последнего блокасложе-" ния группы 1.С, С . Ьх;Вы,значения сигналов входного и выходного переносов сумматора 8. Таким образом формируется контрольный код, равный сумме по модулюдва значений операторов, результатаи переносов.При правильной работе контролиру Оемого сумматора на выходе 7 неисправности будет нулевой...

Номер патента: 1238079

Опубликовано: 15.06.1986

Авторы: Тимонькин, Ткачев, Ткаченко, Харченко

МПК: G06F 11/10

Метки: импульсов, распределителя

...вход 8.1 устройства, пройдет черезоткрытый элемент И 6. и элементИЛИ 7 на выход 9 устройства, сигнализируя об искажении контролируемых последовательностей. Одновременно этотимпульс установит триггер 2 в единицное состояние. В дальнейшем устройство будет работать аналогично описанному (при отсутствии искажений входных последовательностей). Пусть при единичном состояниитриггера 2 на вход 8.3 устройстване поступит импульс после импульса55 на входе 8.2 (фиг. 2), Это приведетк тому, что триггер 1,4 останется вединичном состоянии, а триггер 1.3 -в нулевом. Тогда очередной импульс,38079 4 контроля и расширить класс контролируемых распределителей импульсов. Формула изобретения ройства,3 12поступивший на вход 8,4 устройства,пройдет...

Номер патента: 1242958

Опубликовано: 07.07.1986

Авторы: Могутин, Сперанский, Тимонькин, Ткаченко, Улитенко, Харченко

МПК: G06F 11/10

Метки: дискретных, объектов

...24295840 45 50 55 щейся в регистре 5, и эталонной кон трольной суммы при условии, если на управляющий вход блока 8 сравнения с выхода 22 блока 2 управления поступает единичный сигнал.Сумматор 9 по модулю два предна,значен для проверки на четность циклической суммы выходных реакций контролируемого объекта. Он осуществляет сложение по модулю два циклической суммы выходных реакций контроли руемого объекта, полученной в данном цикле и хранящейся в регистре 5, и контрольного разряда проверки на четность, поступающего с выхода поля 1.2 блока 1 памяти.Триггер 1 О (нечетной) ошибки предназначен для регистрации нечетной ошибки, он переходит в единичное состояние при поступлении на его Я-вход единичного сигнала с выхода сумматора 9 по модулю два...

Номер патента: 1242961

Опубликовано: 07.07.1986

Авторы: Горбиков, Финаев

МПК: G06F 11/10

Метки: сумматоров

...является инверсией первой, что позволяет генерировать требуемые последовательности сигналов четырехразрядным регистром сдвига. Проверку любого числа сумматоров можно производить за восемь тактов. Т +Т+Т к н 30 Исходя из изложенного, для организации процесса контроля имеем следующие начальные условия: по первой группе входов 6 фиксированного кода в первый регистр 7 сдвига заносится кодовая комбинация 0010, по второй группе входов 8 фиксированного кода во второй регистр сдвига заносится код 1110, Причем данные кодовые комбинации заносятся до подачи сигнала по входу 1.Таким образом, если все сумматоры 11 исправны, то на выходах сумматоров 13 и 14 по модулю два за восемь тактов - нулевые потенциалы. Тогда счетчик 3 досчитывает до...

Номер патента: 1242962

Опубликовано: 07.07.1986

Авторы: Мельников, Самошин

МПК: G06F 11/10

Метки: блоков

...накапливающего сумматора 3. 25По второму выходу ПЗУ 1 считывается истинная сумма кодов чисел, соответствующих всем сменам информациина данном такте, и поступает на второй вход блока 13 суммы по модулю два, где складывается с действительной аналогичной суммой на данном такте работы устройства управления с выхода накапливающего сумматора 2.По первому выходу ПЗУ 1 считывается код адреса ячейки ПЗУ 1, в кото 35 рой хранится аналогичная информация для следующего такта работы устройствауправления, и записывается в регистр,4 через блок 22 элемен 40 тов ИЛИ по сигналу с выхода элемента НЕ 25 через элемент ИЛИ 24, за, держанному на элементе 35 задержкина время переходных процессов дешифратора 12 и считывания ПЗУ 1.В случае возникновения простой...

Номер патента: 1249520

Опубликовано: 07.08.1986

Авторы: Лапин, Лычев, Утенков

МПК: G06F 11/10, G06F 13/00

Метки: информации, передачи

...по условию заполнения половины ячеек. В этом случае, т.е, при выполнении этого условия, на выходе счетчика 4 формируется сигнал заполнения, который поступает на вход элемента И 10, При этом, если очередной цикл приема прошел без ошибки, то сигналом со второго выхода блока 3, прошедшим через элемент 5, информация записывается в блок 2, а этим же сигналом прошедшим через элемент И 10, триггер 6 перебрасывается в единичное состояние. Сигнал с первого выхода триггера 6 закрывает элемент 5 и поступает на первые входы элементов И 12 и 13, На выходе элемента И 12 появляется сигнал, который, пройдя через элемент ИЛИ 14, Формирует сигнал перезапроса и подсчитывается счетчиком 8Устройство переходит в режим дополнительных перезапросов,...

Номер патента: 1251083

Опубликовано: 15.08.1986

Автор: Водеников

МПК: G06F 11/10

Метки: информации, передачи

...ся нулевой уровень, который поступает на прямой вход разрешения запи-си второго регистра 4 и запрещаетзапись в него информации. Этот женулевой уровень поступает на инверсный вход разрешения счета двоичногодвухразрядного счетчика 12, при этом.счетчик по сигналу, приходящему наего счетный .вход, увеличивает. своесостояние на единицу. 20По заднему (отрицательному) фронту синхроимпульса блок 14 управления вырабатывает второй импульс записи, который так же, как и первый,поступает на С-входы второго регистра 4 и Т-триггеров группы 9 и насчетный вход двоичного двухразрядного счетчика 12. Этот импульс, каки первый, при отсутствии сбоя по модулю два осуществляет запись инфор, ЗОмации во второй регистр 4, а при наличии сбоя увеличивает...

Номер патента: 1252782

Опубликовано: 23.08.1986

Авторы: Курочкин, Лещенко, Смирнов

МПК: G06F 11/10, H05K 10/00

Метки: блоков, коммутации, резервных

...сигнала ца выходе 13 блока и дальнейшие переключения сч.тчикон блокируются.Рассмотрим работу блока 7 управления. В исходном состоянии сигналом цдчдльцой установки триггер 36 устанавливается в состояние 1 , в результате разблокируется элемент И 34 и разрешается выдача стробов С цд выход 14 блока управления. Элемент И 38 блокирован цулевнм сигндлом с инверсного выхода триггерд 36. Нд фиг.4 показано распределение фронтов и периодов следования импульсов С и С 2, Длительность импульсов С выбирается достаточной дпя завершения переходных процессов в блоках 1 - 3 и элементах формирования контрольных сигналов длительность строба С 2 - достаточной для переключения коммутаторов и выработки контрольных сигналов, Интервал , выбирается достаточным для...

Номер патента: 1257648

Опубликовано: 15.09.1986

Авторы: Пастухов, Смирнов

МПК: G06F 11/10

Метки: декодирования, кодов, проверками, четность

...ошибочном контрольном или информационном символе х на выходах30 и 3 будут значения соответственно 0,0 и узел 2 сформирует значениеО, который заблокирует формированиесигналов ошибок дешифраторами 19и 20, При этом формирование сигналовномера ошибочного символа, если этотребуется, осуществляется не двумяпоследовательно соединенными дешифра.торами 19(20), 2 а одним односту 20 пенчатым дещифратором /на чертеже непоказан/.Случай В, Отсутствие ошибок вовходной информации и наличие отказов оборудования устройства.При отказах основной части оборудования (сумматоров 7,8, 10,13-18,узлов 24 и 32) на выходе узла 2 сигнал равен О, сигналы на выходах 30и 31 также равны 1,1. В результате30обеспечивается правильная выдача сим,волов на выход 23 и...

Номер патента: 1275448

Опубликовано: 07.12.1986

Авторы: Павлов, Суярко, Тимонькин, Ткаченко, Харченко

МПК: G06F 11/10

Метки: двух, импульсных, последовательностей

...сов, которые подсчитываются счетчиком 1. После поступления и-го импуль.50 са на выходе счетчика 1 появляется единичный сигнал, который запрещает дальнейшее поступление импульсов на его вход и открывает селектор 6. По переднему фронту этого сигнала одно вибратор 10 формирует импульс, который устанавливает счетчик 2 в исходное состояние. В дальнейшем уст 3 12 емой последовательности, Импульс устанавливает триггер 4 в единичное состояние. Единичный сигнал с выхода триггера 4 поступает на первый вход дешифратора 3. В результате на его выходе 17 пропадает сигнал, а на выходе 18 появляется единичный сигнал, который проходит через элемент ИЛИ 12 и устанавливает счетчик :2 в нулевое состояние, подготовив его к примеру пачки импульсов,...

Номер патента: 1275449

Опубликовано: 07.12.1986

Автор: Зубков

МПК: G06F 11/10

Метки: кода, параллельного, четность

...регистр 2. Выходные сигналы регистра в виде напряжения соответствующей амплитуды поступают на информационные входы пороговых элементов первой группы 4. Если с выхода регистра 2 поступает единичныйсигнал, то он проходит на выход порогового элемента. Пороговое напряже- Зние на управляющие входы пороговыхэлементов первой группы 4 поступаетс выхода узла 9 Формирования опорныхнапряжений.Входные напряжения пороговых элементов первой группы 4 суммируются на аналоговом сумматоре 5. Сигнал с выхода аналогового сумматора 5 поступает на информационные входы пороговых элементов второй группы б,для каждого из которых с узла 9 формирования опорных напряжений подаются опорные напряжения определенной величины. Аналоговый сумматор 5 можно выполнить в...

Номер патента: 1277115

Опубликовано: 15.12.1986

Автор: Музыченко

МПК: G06F 11/10

Метки: двоичного, импульсов, кода, последовательность

...параллельно3 1277 го кода в последовательный в соответствии с фиг. 2 он записан в регистры сдвига. При поступлении тактовых импуль сов с выхода генератора 1 на тактовый вход многоканального узла 2 преобразования параллельного кода в последовательный, последний преобразует параллельный код на 1-й группе 10 информационных входов 8 преобразователя (=1п) в последовательный код на информационном выходе 1-го канала узла 2, Импульсы с информационного выхода первого канала 15 узла 2 поступают через элемент ИЛИ 3 непосредственно на информационный выход 9 преобразователя, а с информационного выхода 1-го канала узла 2 - на суммирующий вход блока 5-(1-2) 20 (1=2п) подсчета единиц, который осуществляет подсчет поступающих на его суммирующий вход...
