G06F 11/08 — обнаружение и исправление ошибок с помощью избыточности в представлении данных, например с помощью корректирующих кодов
Устройство для стохастического контроля микропроцессорных цифровых блоков
Номер патента: 1506450
Опубликовано: 07.09.1989
Авторы: Борщевич, Гушан, Жданов, Мардаре, Морщинин
МПК: G06F 11/08
Метки: блоков, микропроцессорных, стохастического, цифровых
...При этом на двунаправленную шину данных с каждого иэ п блоков 1 через п блоков 4 определения входов-выходов подается псевдослучайная ш-последовательность. В течение времени формирования Кбит на информационном выходе блока 1 О происходит многократная (Краэ) подача одних и тех же тестовых команд (мультипликация) с различными (псевдослучайными) наборами данных на блок 11 через 1 блоков 4 определения входов-выходов. Ненулевое состояние каждого из и блоков 1 обеспечивается начальной загрузкой от формирователя 3. После установления на информационном выходе блока 10 К-го логического значения разряда команды на втором выходе строба записи блока 10 появляется импульс с высоким активным уровнем, который устанавливает повторитель 19 с тремя...
Устройство для вычисления модуля комплексного числа
Номер патента: 1508206
Опубликовано: 15.09.1989
Авторы: Дрозд, Ногина, Передерий, Полин, Шапо
МПК: G06F 11/08, G06F 7/38
Метки: вычисления, комплексного, модуля, числа
...второгосумматора, выход которого соединен спервым информационным входом первогомультиплексора, второй информационный вход которого соединен с выходомтретьего сумматора, вход первого слагаемого которого соединен с входоминформационных разрядов действительной части числа устройства, информационный и контрольный выходы которогосоединены соответственно с выходомпервого мультиплексора и с выходомблока свертки по модулю три, входыконтрольных разрядов действительнойи мнимой частей числа устройства соединены соответственно с входами первого и второго слагаемых сумматора помодулю три, выходы разрядов которогосоединены соответственно с входамипервых слагаемых первого и второгосумматоров по модулю два, входы вторых слагаемых которых...

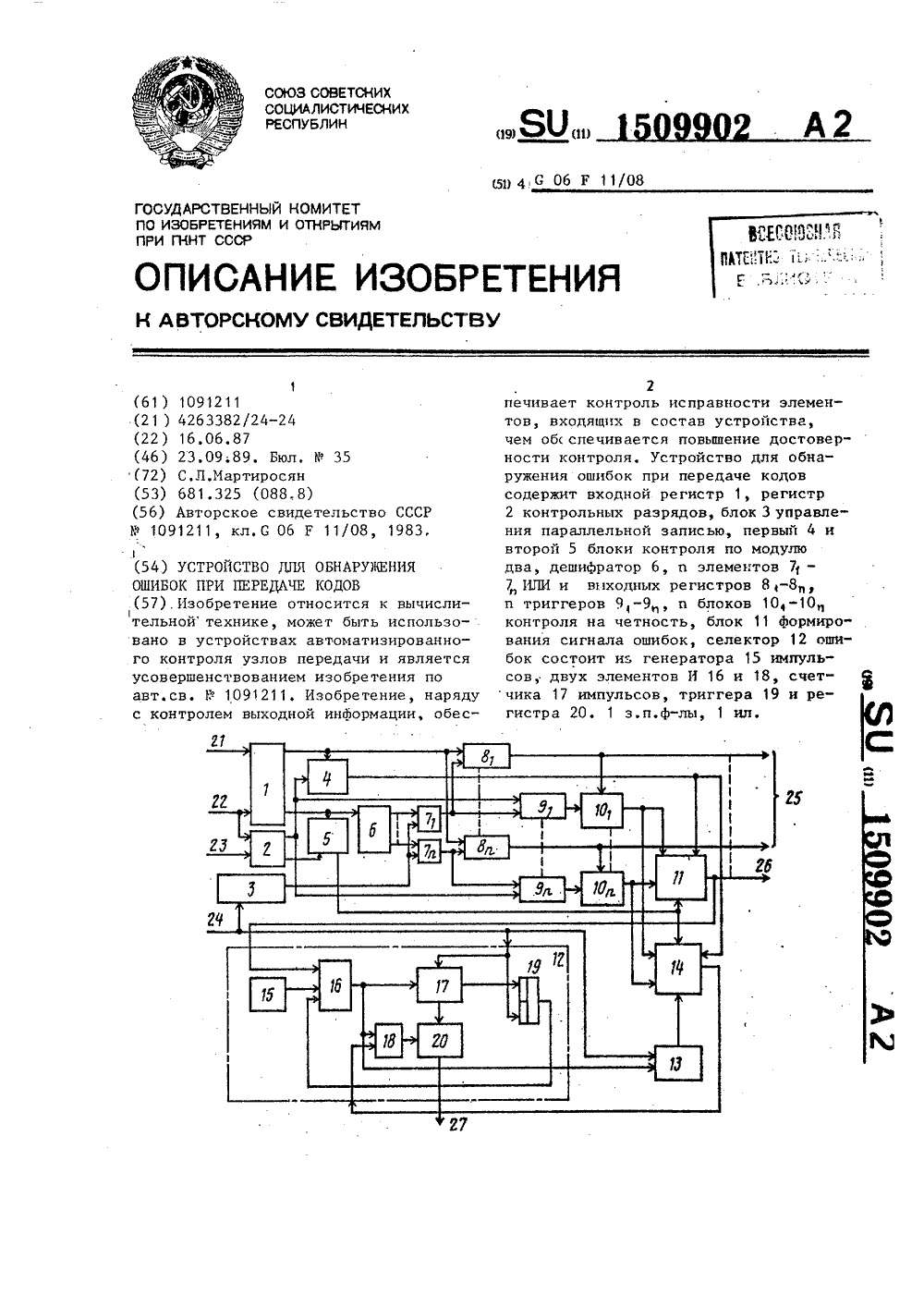

Устройство для обнаружения ошибок при передаче кодов
Номер патента: 1509902
Опубликовано: 23.09.1989
Автор: Мартиросян
МПК: G06F 11/08
Метки: кодов, обнаружения, ошибок, передаче
...ИЛИ 7 -7 поступаетна управляющий вход одного из выходных регистров 8,-8 и одного иэ триггеров 9 -9 , при этом первый байт информации и его контрольный разряд записываются в один из выходных ре 5 гистров 8,-8 и в один из триггеров 9, -9. При последовательной записи в каждый из выходных регистров 8-8 в и триггеров 9 -9 может записываться в любой последовательности любая информация.При параллельной записи информации первый байт информации и его контрольный разряд заносятся во все выходные регистры 8 -8 и во все триггеры 9, -9 соответственно по сигналу "Сброс", поступающему через блок 3 управления параллельной записьючерез элементы ИЛИ 7 -7 на управ ляющие входы выходных регистров 8 - 8 и триггеров 9 -9. Параллельная запись информации...
Устройство для свертки по произвольному модулю
Номер патента: 1509903
Опубликовано: 23.09.1989
Авторы: Краснобаев, Пироженко, Чичасов, Экста
МПК: G06F 11/08
Метки: модулю, произвольному, свертки
...вичитателей группы 2 неотрицательный (п0) .Блоки сравнения первой группы 5 сравнивают результаты вычитания вычитателей группы 2 с кодом ш, поступающим с Входа 7 устройства. В слу 55 чае для п ( тпи М = шна соответствующем выходе блока сравнения появляется единичный сигнал, Если при этом имеется единичный сигнал на 03 4выходе соетветствующего блока сравнения группы 6, единичный сигнал с выхода элемента И группы 8 или 9 проходит через соответствующий элемент ИЛИ группы 10 на управляющий вход соответствующего коммутатора группы 4. В результате код с выхода вы" читателей группы 2, из которого результат вычислений удовлетворяет двум условиям: о=" 0 и ос ш, через элементы ИЛИ группы 11 записывается на регистр 12. Этот код и является...
Устройство для контроля информации
Номер патента: 1522210
Опубликовано: 15.11.1989
МПК: G06F 11/08, H03M 13/51
Метки: информации
...нули в соответствующих триггерах регистра4, тогда в первых триггерах этогорегистра 4 будет находится пакет5 15222 ошибки, который поступает на выход преобразователя 1 кода и на выход устройства, Сигнал с элемента 10 ИЛИ-НЕ запрещает поступление синхро 5 импульсов на все блоки устройства.Одновременно на выход устройства подается сигнал "Конец коррекции".После получения сигнала совпадения с нулем от элемента 10 ИЛИ-НЕ содержимое 10 счетчика 8 представляет собой остаток от деления номера последнего безошибочного разряда информационного многочлена на 11, т,е. 1 = г по модулю 11. Это код выдается на выход 15 устройства.В этот же момент остатки, полученные в регистрах 11 и 12 поступают на блоки 13, на выходах которых получаются коды чисел,...
Устройство для фиксации сбоев
Номер патента: 1529223
Опубликовано: 15.12.1989
МПК: G06F 11/08
...генератор 6 тактовых мпульсов, группу 7 информационных вхоов, установочный вход 8 устройства, входразрешения работы устройства, группу 1 О нформационных выходов устройства, групуу 11 счетчиков. Устройство работает следующим образом.Перед началом работы ЭВМ заносит чеез вход 8 устройства начальные адреса в четчики 11, что определит начальные коанды, которые выдает устройство при налиии сбоя, а также обеспечивает наличие игналов разрешения работы на входе 9 стройства. Тогда при появлении потенциалього сигнала Сбой на входе 7 устройстваналичии сигнала с выхода делителя 5 а выходе соответстсвующего элемента И ервой группы появится импульс. По нему работает одновибратор 2 и, пока на втором ходе элемента И З,есть импульс с выхода дновибратора,...
Устройство для обнаружения пакетных ошибок
Номер патента: 1541607
Опубликовано: 07.02.1990
МПК: G06F 11/08, H03M 13/05
Метки: обнаружения, ошибок, пакетных
...напорождающий полином, После того, какприняты все 341 разрядов, блок 3 Аормирования типа ошибки производит анализ содержимого триггеров 43-50. Если все триггеры в нуле, на выходетриггера 32 "0", что означает, чтоошибки нет. Если хотя бы один иэ триг"геров 43-58 в "1", триггер 32 устанавливается в "1", т.е, в принятойинформации содержится ошибка,По сигналу с триггера 32 содержимое триггеров 54-58 по выходам д записывается в регистр 7, сдвиг информации в преобразователе 1 кода продолжается подачей тактовых импульсовчерез элемент И 23.С момента получения сигнала обошибке идет подсчет тактовых импульсов в счетчике 5, Это продолжаетсядо тех пор, пока блок 4 сравнениявыработает сигнал совпадения содержимого триггеров 43-47 и 54-58, а...
Устройство для контроля микропроцессорной системы
Номер патента: 1545221
Опубликовано: 23.02.1990
Авторы: Альтерман, Гладштейн, Комаров, Шубин
МПК: G06F 11/08
Метки: микропроцессорной, системы
...не при их однократном проявлении, а после превышения некоторого порога в их потоке. При этом могут быть установлены различные типы порогов для фиксации общей ошибки.В предлагаемом устройстве обработ ка ошибок осуществляется по двум типам наиболее важных порогов; порога плотности распределения потока ошибок и интегрального или суммарного порога потока ошибок, Плотность распределения потока ошибок характеризует частоту их появления во времени, 1545221 1 ОЭтот порог превышается, если подряд в течение некоторого заранее заданного количества последовательных циклов контроля фиксируется факт появле5 ния ошибки одного типа. Если же эта ошибка носит перемежающийся характер с количеством ошибок в пачке, не превышающем установленного...
Устройство для обнаружения ошибок
Номер патента: 1559414
Опубликовано: 23.04.1990
Авторы: Андреева, Кожухов, Пескова
МПК: G06F 11/08, H03M 13/17
Метки: обнаружения, ошибок
...тактов вместо и тактов, что создает 50положительный эффект. 5 15 ля 1, сбрасываются блок 3 синхрони:зации, регистр 4, счетчик 6, блок 8 формирования типа ошибки. На входы 9 подается информация для управления переключением преобразователяна определенный код.При кодировании информация по входу 10 поступает в преобразователь 1, который осуществляет формирование избыточных разрядов кода путем деления принимаемой информации на полинам Р(х). При этом блок 3 синхронизации 1.:рабгтьвает синхросерию которая с.есг;ечивает сдвиг информации в тече- и:е и тактов. Первые 1 с тактов (1 с число информационных разрядов) ипет прием информационных разрядов В сдвиговый регистр при замкнутой обратной связи. По окончании приема сигнал с ссответствующего...

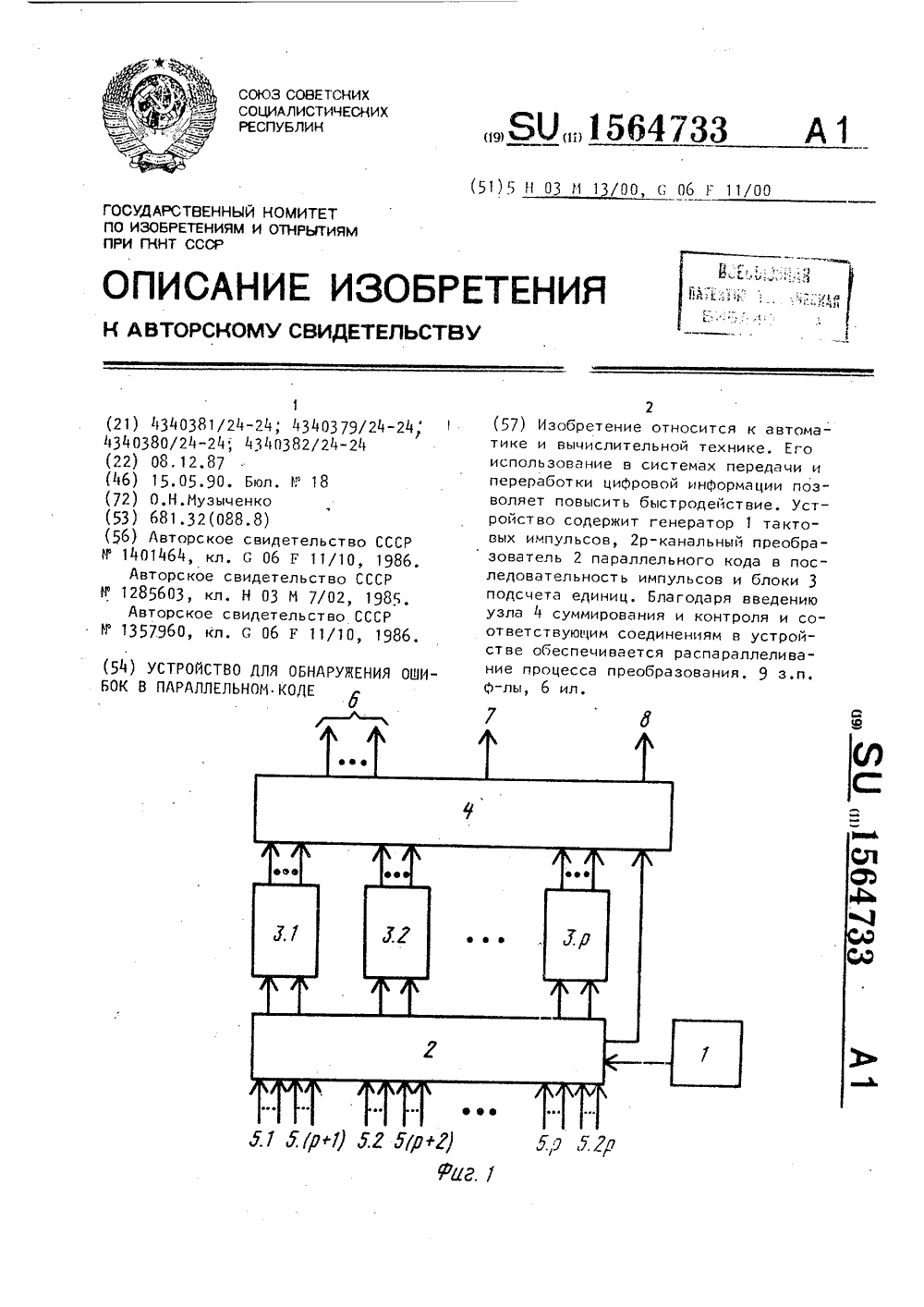

Устройство для обнаружения ошибок в параллельном коде
Номер патента: 1564733
Опубликовано: 15.05.1990
Автор: Музыченко
МПК: G06F 11/08, H03M 13/05
Метки: коде, обнаружения, ошибок, параллельном
...с которыхони поступают на входы блока 325 Последний выполняется по Фиг, 3. Припоступлении импульса с -го выходапреобразователя 2 на первый входблока 3. к содержимому его счетчика11 прибавляется единица, при поступлении импульса с (р+)-го выходапреобразователя 2 на второй вход блока 3. от содержимого его счетчика11 вычитается единица. Если импульсыпоступают одновременно на оба входаблока 3., то состояние его счетчика 11 не меняется, Работа продолжается до окончания преобразованиявходного кода преобразователем 2.Коды с выходов блоков 3 суммируются 40 по модулю К в узле 4. По окончаниипреобразования входного кода преобразователь 2 самоблокируется и наего выходе конца преобразования появляется единичный сигнал, проходящий 45 на выход 8...
Устройство для локализации ошибок в двоичной последовательности
Номер патента: 1566354
Опубликовано: 23.05.1990
МПК: G06F 11/08
Метки: двоичной, локализации, ошибок, последовательности
...4может быть реализован на микросхемахК 155 ИР 1, После этого на входе 23 задания режима устанавливается сигнал"0", который разрешает работу регистра 4 в режиме сдвига.По сигналу Пуск, приходящему навход 21 начального пуска устройства,триггер 1 переключается в состояние"1" и разрешает поступление синхроимпульсов через элемент И 2 на счетныйвход счетчика 5 и тактовый вход Аормирователя 3. Происходит деление входной последовательности, поступающейна инАормационный вход Аормирователя 3, на характеристический многочлен, Число импульсов сдвига, пода.ваемых на вход Аормирователя 3, Аиксируется счетчиком 5. Когда на Аормирователь 3 поступит К информационныхсимволов, на втором выходе дешиАратора 7, соответствующем числу К, появится сигнал...
Устройство для дешифрации двоичного кода с контролем
Номер патента: 1571589
Опубликовано: 15.06.1990
Автор: Дворкин
МПК: G06F 11/08
Метки: двоичного, дешифрации, кода, контролем
...1 не будет обнаружено контролем только в том случае, если код на выходе дешийратора 5 не будет (при двух нулях на выходах шифратора 1) отличаться от кода .= 011, Единичные состояния на выкоде шифратора не могут Ьыть изменены воздействием с выходов дешифратора 1, так как элементы И-НЕ 13,2 и 13,3 заперты нулевым уровнем; поэтому обнаруживаться контролем будут дополнительные нули только на выходах дешийратора, двоичный номер которых содержит 7 = 1 (100, 110, 101, .111). По этой же причине не обнаруживаются дополнительные нули на тех выходах дешифратора 1, двоичный номер которых имеет о = 0 (010, 001), так как нули с этик выходов не могут запереть элемент 13,1 и изменить код на выходе шийратора 5 011 111, что могло бы привести к выявлению...
Устройство для обнаружения и исправления ошибок в кодовой последовательности
Номер патента: 1580568
Опубликовано: 23.07.1990
Авторы: Василенко, Вересенко, Надыкто
МПК: G06F 11/08, H03M 13/27
Метки: исправления, кодовой, обнаружения, ошибок, последовательности
...в , где и - число рабор. Фчих оснований, добавится по два чисшОшк 2 25 ла 0-, к -- . После записи в"11 Р . "г 1 Ррегистры 8 и 9, последней группыюСна нулевом выходе дешифратораг. 47 устанавливается единица. Она передается на счетный вход счетчика 44 и единица появляется. на (и+2)-м выходе дешифратора 45. Это признак конца формирования Е. Он через элемент ИЛИ 43 устанавливает в нуль счетчик44, запйсывает сформированные Е, - Ев соответствующие регистры 14 и устанавливает в единицу триггер 48, переводя устройство. во второй цикл.Так как сигнал на входе 61 продолжается еще столько же, то синхроим пульсы поступают в устройство, однако нулевой сигнал на инверсном выходе триггера 48, поступая на входы элементов И 39 и 40, приводит к появлению...

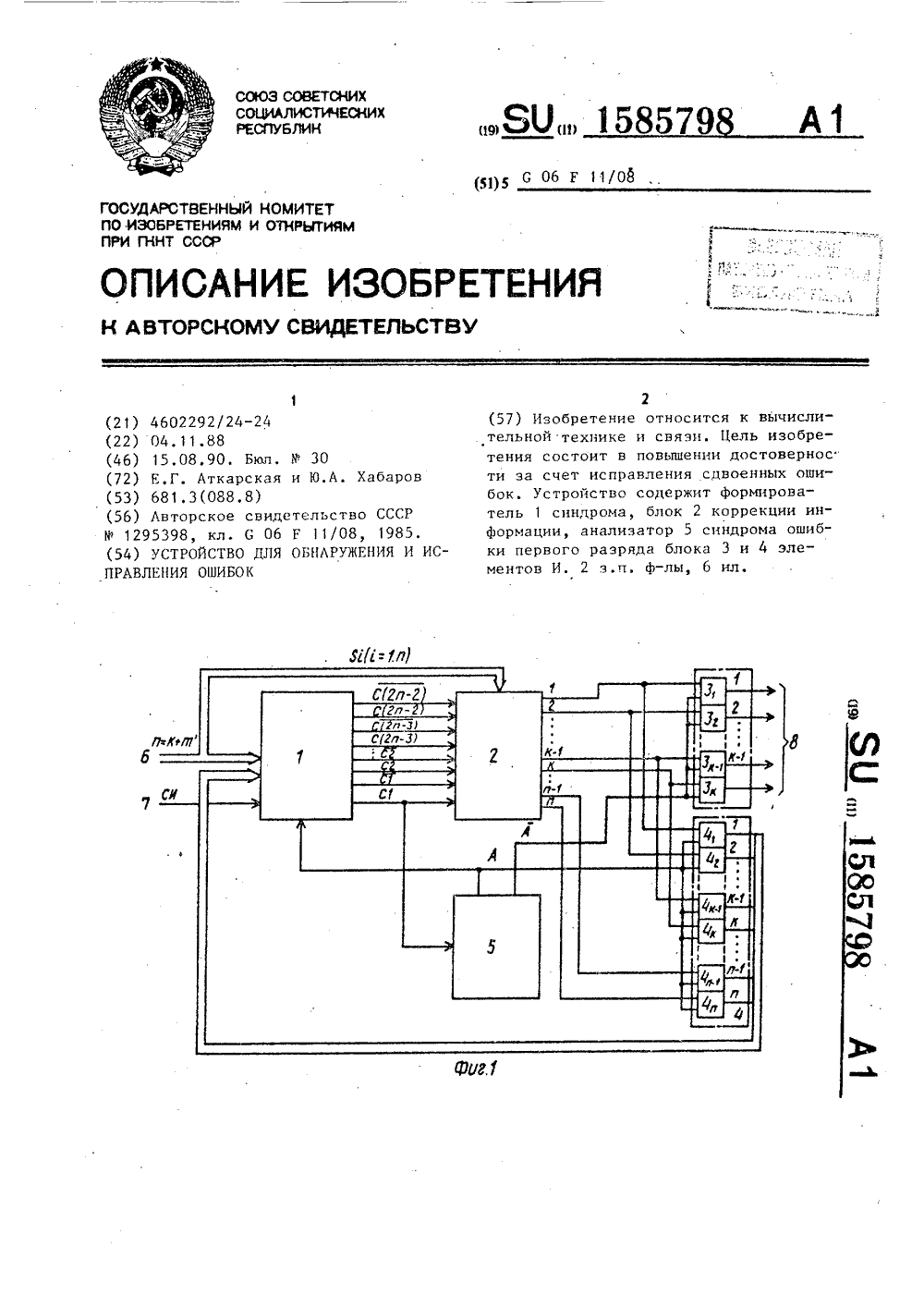

Устройство для обнаружения и исправления ошибок
Номер патента: 1585798
Опубликовано: 15.08.1990
МПК: G06F 11/08
Метки: исправления, обнаружения, ошибок
...оставит исправленную кодовую посылку без изменения.Анализатор 5 синдрома ошибки первогоразряда открывает проход кодовой посылки длиной К на выход 8 устройстваи блокируетпроход через второй блок4 элементов И.Ва всех случаях, за исключениемописанного, анализатор 5 синдромаошибки перва=а разряда открывает пер 30вый вход формирователя 1 синдрома ивыход 7 устройства через первую группу элементов И 3, блокируя при этомвторую группу И 4.Блок 2 коррекции информации(фиг, 2) работает следующим образам.Каждый разряд пачки импульсов наступает на. элементы НЕ 9 и на соответствующие входы.элементав И-ИЛИ 10, Свыходов элементов НЕ 9 праинвертира-ванные значения разрядов пачки импуль.сов подаются также на соответствующиевходы элементов И-ИЛИ 10,...
Устройство для контроля счетчиков
Номер патента: 1587512
Опубликовано: 23.08.1990
Авторы: Закоян, Терзян, Туманова
МПК: G06F 11/08, H03K 21/40
Метки: счетчиков
...операндов сумматора 3. Результат сложения анализируется дешифратором 6 признака переполнения, причем выбор 1определенного элемента И дешифратора 6 определяется. кодом, поступающим на вход 10 задания режима контроля устройства,Если значение суммы больше конечного адреса памяти элемента вычислительной системы, с которым производится обмен информацией, то на выходе 12признака переполнения устройства появляется единичный сигнал, Затем поустановочному входу 8 устройства приходит сигнал, по которому содержимоевыхода результата сумматора 3 переписывается в регистр 4. Запись суммы врегистр 4 происходит один раз в начале процесса обмена По сигналу, поступающему на тактовый вход 9 устройства, происходит стробированне блока5 сравнения, При...
Устройство для обнаружения ошибок при передаче информации
Номер патента: 1596333
Опубликовано: 30.09.1990
Авторы: Антонюк, Омельчук, Присяжнюк, Терещенко
МПК: G06F 11/08, G08C 25/00
Метки: информации, обнаружения, ошибок, передаче
...с выхода блока 7 сравнения поступает на выход 14 ошибки. Этот же импульс, поступающий на вход 6 триггера 24, положительным фронтом устанавливает триггер 24 в единичное состояние. Триггер 24 сигналом высокого уровня на своем выходе отключает регистр 3 адреса, регистр 4 данных и регистр 5 базы от блока 1 памяти, После этого на третьем выходе дешифратора 33 вырабатывается импульс низкого уровня, который через элемент ИЛИ 34 поступает на выход-выход 21 и сигнализирует об окончании цикла обращения к блоку 1 памяти, Следующим им-, пульсом на четвертом выходе дешифратора 33 устанавливает в исходное состояние счетчик 27, счетчик 26 и триггер 23. Триггер 23, в свою очередь, сигналом со своего прямого выхода устанавливает в исходное состояние...
Устройство для формирования характеристических матриц
Номер патента: 1596334
Опубликовано: 30.09.1990
Авторы: Бобыльков, Кривего, Яковлева
МПК: G06F 11/08
Метки: матриц, формирования, характеристических
...ячеек блока б.Комер каждой зоны указывается кодом А 4, формируемым в блоке 11,В первой зоне (код 01 г) хранятся а ячеек, интегрирующих сумму единичных эле 1596334ментов соответственно на нулевой, первой а-й строке.Во второй зоне (код 102) хранится а ячеек, интегрирующих сумму единичных элементов соответственно нулевого, перво гогп-го столбца.В третьей зоне (код 112) хранится гп ячеек, интегрирующих сумму единичных элементов соответственно нулевой, первойа-й диагонали. 10В процессе выполнения первого такта производится интегрирование единичной информации по строкам; эта операция выполняется за четыре шага.На первом шаге производится считыва ние информации из ячейки блока 6, адрес которой определяется счетчиком строки, Считывание...
Устройство для контроля информации при передаче
Номер патента: 1605234
Опубликовано: 07.11.1990
МПК: G06F 11/08
Метки: информации, передаче
...задер16052 чижки после сигнала синхронизации "Сии.вх", за которое происходит гарантированная установка уровней на информационных разрядах, на выходе 13 ошибки присутствует низкий потенциал и блок 10 управления подключает через коммутатор 7 на входы блока 6 сумматоров по модулю два выходы регистра 8 последовательных приближений, который храни 1 код предыдущей ошибки. В этом случае инвертируется один информационный разряд, содержа-. щий ошибку. После исправления ошибки на выходе блока 5 сравнения устанавливается сигнал "Лог, 1", Ьлок 10 управления Формирует сигнал записи "Син,вых" в регистр 2 приема, а затем устанавливает коммутатор 7 в исходное состояние. Если состояние ошибки совпадает с состоянием информационного сигнала, то...
Устройство для формирования остатка по произвольному модулю от числа
Номер патента: 1612296
Опубликовано: 07.12.1990
Автор: Язневич
МПК: G06F 11/08, G06F 7/52, H03M 7/18 ...
Метки: модулю, остатка, произвольному, формирования, числа
...состояние триггера 12) на их выходы передается информация с выхода сумматора 8 по модулю два, осуществляющего поразрядное суммирование поступающих на его информационные входы чисел, а при делении чисел на выход коммутатора 9 - информация с выхода вычитателя 7, а на выход коммутатора 10 -в единичное состояние аз я ар р д регистра 3, схемы сравнения, вычитатель, триггер и трисоответствующего стан овленному е ному в еди- элемента И, причем входделителя устройстничное состояние аз я гир р ду ре стра 4, в то ва соединен с информационным входом ревремя как остальные разряды регистра 3 не гистра делителя и первым входом первой изменяются (что соответствует добавлению 5 схемы сравнения, второй вход которой соек состоянию егист аоддс/в)р р 3...

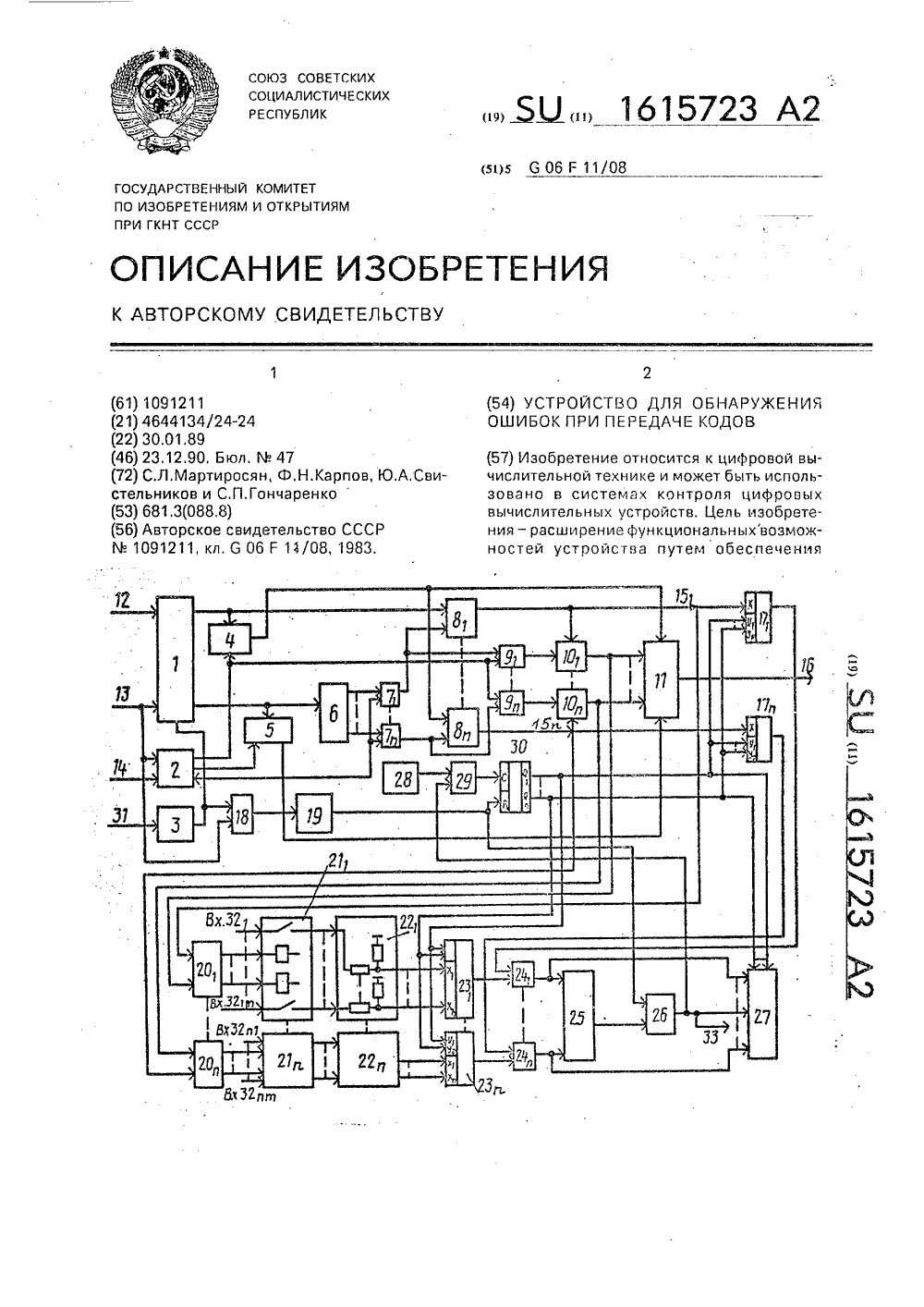

Устройство для обнаружения ошибок при передаче кодов
Номер патента: 1615723
Опубликовано: 23.12.1990
Авторы: Гончаренко, Карпов, Мартиросян, Свистельников
МПК: G06F 11/08
Метки: кодов, обнаружения, ошибок, передаче
...с входа 13 устройства. Состояние регистра 1 контролируетсяблоками 4 - 5 контроля по модулю два, Каждый из блоков 4-и 5 контролирует один байтинформации, причем каждый байт информации поступает в сопровождении своегоконтрольного разряда, который из регистра2 подается на соответствующие блоки 4 и 5,При правильном приеме информации в регистр 1 на выходе блоков 4 и 5 сигнал ошибки не выдается. При возникновении ошибки. на выходах блоков 4 и 5 сигнал ошибкипоступает в блок 11 формирования сигналаошибки. С выхода регистра 1 первый байтинформации поступает на информационное входы регистров 81 - 8 п.Контрольный разряд первого байта информации из регистра 2 поступает на триггеры 91 - 9 п. Второй байт информации изрегистра 1 поступает на...
Устройство для контроля умножения двоичных чисел по модулю три
Номер патента: 1651288
Опубликовано: 23.05.1991
Авторы: Дрозд, Паулин, Полин, Попов
МПК: G06F 11/08
Метки: двоичных, модулю, три, умножения, чисел
...коды фрагментов а,Ь,с,б,е с выходов узлов умножения по модулю три группы 10 и код фрагмента 1 (коньюнкции, не входящие в фрагменты а,Ь,сА,е) с выхода сумматора 9 поступает на вход третьего узла 4 свертки по модулю три, который формирует контрольный код кон ьюнкций треугольной матрицы. На эту величинуотличается контрольный код полного произведенияя от контрольного кода 21-разрядного результата умножения. С выхода узла 5 сложения по модулю три снимается контрольный код 21-разрядного результата умножения, Зтот код сравнивается на блоке 6 сравнения с кодом, сформированным третьим узлом 3 свертки по модулю три из кода. поступающего на вход 13 результата устройства (множимое и множитель посту 10 входа множимого устройства соответствен К - 1но...
Устройство для исправления ошибок
Номер патента: 1654825
Опубликовано: 07.06.1991
Автор: Василенко
МПК: G06F 11/08
Метки: исправления, ошибок
...признаки для каждойизфиксированных групп, Эта информациясравнивается с помощью блоков сравнения группы 12 с частными контрольными признаками, хранящимися в регистрах группы 5, в результате чего навыходах этих блоков формируются сигналы, соответствующие:. единичномууровню для тех блоков сравнения группы 12, где ошибка обнаружена, и нулевому уровню для блоков группы 12, гдеошибка не обнаружена. Кроме того, информация числа с регистров группы 4поступает на входы узласвертки помодулю, туда же поступает и инверсное значение (К-г(А контрольногопризнака с первого блока 6 памяти. Врезультате на выходе узла 7 сверткиформируется разность контрольных признаков, равная величине искажения втой группе, номер 1 которой определенс помощью групп 12...
Устройство для формирования остатка по произвольному модулю от числа
Номер патента: 1658388
Опубликовано: 23.06.1991
Авторы: Авджян, Горбенко, Петренко, Сныткин
МПК: G06F 11/08, H03M 7/18
Метки: модулю, остатка, произвольному, формирования, числа
...выходы код разности, Одновременно на выходе "Конец вычитания" вычитателя 10 появляется импульс, который устанавливает мультиплексор 18 в состояние коммутации его выходов со своими вторыми входами. Этот же импульс воздействует через элемент ИЛИ 4 на вход разрешения записи регистра 14. В результате в регистр 14 записывается код разности с выходов вычитателя 10. Импульс "Конец вычитания" воздействует также на вход формирователя 2 импульсов, По срезу входного импульса (т.е, после того, как произойдет запись в регистр 14) формирователь 2 импульсов сформирует импульс, который, проходя через элементы ИЛИ 7 и И 15, осуществляет сдвиг информации в регистрах 14 и 13 в сторону старших разрядов и переписывает информацию с самого старшего разряда...
Устройство для контроля по модулю три умножения чисел
Номер патента: 1665378
Опубликовано: 23.07.1991
Авторы: Дрозд, Каптюг, Лацин, Минченко, Шабадаш
МПК: G06F 11/08
Метки: модулю, три, умножения, чисел
..."Исправно".Несовпадение сравниваемых кодовукажет на неправильное функционирование контролируемого или (с меньшей вероятностью в соответствии с меньшимизатратами оборудования) данного контролирующего устройства,Формула изобретения 30Устройство для контроля по модулю триумножения чисел, содержащее девять узловсвертки по модулю три, три узла сложенияпо модулю три, узел умножения по модулютри и узел сравнения, причем информационные входы первого, второго и третьегоузлов свертки по модулю три являются соответственно информационными входамипервой, второй и третьей составляющихмножимого устройства, информационные 40входы четвертого, пятого и шестого узловсвертки по модулю три являются соответственно информационными входами первой,второй...
Система коммутации
Номер патента: 1667095
Опубликовано: 30.07.1991
Авторы: Михайлов, Петров, Полковников, Сердюк
МПК: G06F 11/08
Метки: коммутации
...27 переводит пару блоков 8 С и 8, охватывающих маршрут, в режим восстановления и появляется потенциальный сигнал на первом выходе синхронизатора 27. По сигнальной магистрали 35онк 1 передается в блок 8, абонентам выдаются блокирующие обмен сигналы по магистралям 9 запрета, одновременно открываются входы счетчика 33, соединенные с подшиной Зк 2,В блоке 8 срабатывает формирователь 29, и через группу 31 элементов ИЛИ в информационную шину 3 выдаются тест-единицы по всем магистралям, Спустя время, достаточное для распространения сигналов по шинам 3, входящим в маршрут, и фиксациирезультата проверки в счетчике 33 блока 8, формирователь 29 прекращает выдачу сигнала, Это эквивалентно поступлению в шину 3 нового теста (нули по всем...
Коммутационное устройство
Номер патента: 1672464
Опубликовано: 23.08.1991
Авторы: Бартини, Макаревич, Сивцов
МПК: G06F 11/08, G06F 15/80
Метки: коммутационное
...элемента 1 Ы 1 поступает логический сигнал низкого уровня, обеспечивающий режцм чтения узлам памяти. При наличии признака готовности на выходе 22 устройства реализации режима Корректцровка начинается подачей на вхол 16 сигнала "Пуск", который через открытый элемент И 3/ поступает на вход синхронизацю 1 счетчика 26, что обеспечивает установку на его информационных Выходах управляющего кода, "зашитого" на соответ- ствующих информационных входах. Прц этом с выходов мультиплексора 48 на соответствующие гходы блоков 8 настройки подается адрес выхода матричного коммутатора 1, соответствующий номеру отказавшего ресурса, на управляющий вход мультиплексора 9 с выходов мультиплексора 48 подается адрес группы коммутаторов 2, соответствующей...
Устройство для контроля информации при передаче
Номер патента: 1675888
Опубликовано: 07.09.1991
Автор: Жаров
МПК: G06F 11/08
Метки: информации, передаче
...15 Устройство работает следующим образом,Информационные входы устройства делятся на две группы: прямые и инверсные, 20Каждый разряд передаваемой информациипоступает на свой сумматор по модулю двагруппы 1. Допустим, что в начальном состоянии выход элемента НЕ находится в нулевом состоянии, При этом информация в 25сумматорах групп 1 и 2 не инвертируется икаждый разряд(прямой и инверсный) поступает на свой сумматор по модулю два группы 3, На выходах третьей группы 3сумматоров при приходе информации без 30ошибок устанавливаются логические единицы, поэтому на выходе элемента И 4 будетвысокий потенциал, что свидетельствует оправильности передачи информации и разрешает ее запись в регистр 7. 35В случае ошибки при передаче в одномиз разрядов на...
Последовательный сумматор
Номер патента: 1691835
Опубликовано: 15.11.1991
Авторы: Зимин, Кремез, Роздобара
МПК: G06F 11/08, G06F 7/49
Метки: последовательный, сумматор
...45;+1, 45 н 2. Кроме того, этот сигнал через выход21 проходит на вход соответствующего Т- триггера 53 блока 9 контроля свертки, устанавливая его в "1".По сигналу с входа 13 осуществляется контроль правильности выполнения операции свертки. В случае отсутствия ошибкипри выполнении операции свертки в 1-м разряде блока 7 на выходе элемента И 37 формируется сигнал, который, поступая через выход 21 на вход Т-триггера 53 ь переводит его в нулевое состояние, В случае ошибки в любом из четырех старших разрядов блока7 на выходе 16 формируется сигнал ошибкипорции и формирования и-разрядного кода суммы требуется (и+3) такта работы последовательного сумматора.Пример работы последовательного сумматора при сложении кодов "01001" и "01010"...
Устройство для формирования контрольного признака
Номер патента: 1695305
Опубликовано: 30.11.1991
Автор: Василенко
МПК: G06F 11/08
Метки: контрольного, признака, формирования
...коммутатора 17 и элементы И 4,5 и 7 и открываются элементы И 6 и 8. Теперь на выход коммутатора .17 проходит информация с второй группы его информационных входов. Происходит также изменение коэфФициента счета первого счетчика 20 с з на в, отключение цепей Формирования и записи контрольных признаков и подключение гп-го разряда выхода регистра 3 к выходу 26 устройства, Кроме того, сигньлом с второговыхода дешифратора 23 через элемент ИЛИ 12 выдается сигнал чтения информации с второго блока 16 памяти и через элемент 25 задержки - сигнал записи на регистр 3. При этом первый частный контрольный признак считывается из блока 16 памяти и переписывается в регистр 3, Устройство переводится в режим выдачи частных контрольных признаков.С...
Система коммутации
Номер патента: 1702384
Опубликовано: 30.12.1991
Авторы: Петров, Полковников, Чернышев
МПК: G06F 11/08, G06F 15/80
Метки: коммутации
...отказавшего маршрута. Хранимое в этом счетчике число увеличивается на единицу,В последующем аналогично описанному Фиксируются отказы других маршрутов и их коды поступают на счетные входы счетчиков 13 отказов,Итак, после каждой фиксации отказа маршрута все счетчики, которые соответствуют использованным в нем информационным шинам 3, увеличивают свое значение на единицу, Поскольку отказ информацион5 10 15 20 25 30 35 40 45 50 55 ной шины 3 (или коммутатора 1) является причиной отказа маршрута, то в разные отказавшие маршруты всегда входят отказавшая шина (шины, инцидентные коммутатору 1) и некоторые другие исправные информационные шины. Поэтому в счетчике, соответствующем отказавшей шине, в любой момент времени накапливается число,...
