Номер патента: 1824272

Опубликовано: 30.06.1993

Авторы: Горшков, Маноха, Москаленко, Северин, Семенов, Тишура

МПК: B23K 11/04

Метки: контактной, сварки, стыковой

...и относительное положение деталей при нагреве будет по- стоянно сохраняться, Рабочая жидкость под. заданным давлением, необходимым лишь 5 для преодоления сил трения, через следящий золотник одновременно подается и в полость 11 гидропривода, исключая образование в ней вакуума. Стабильность качества сварки предлагаемого пружинного привода 10 по сравнению, например, с гидроприводом,скорость перемещения которого регулируется дросселем и в значительной степени зависит от вязкости рабочей жидкости и температуры ее нагрева, очевидна, Раэуме ется, и в данном устройстве возможны различные величины потерь на трение. а также различная степень вязкости масла. В таком случае давление рабочей жидкости может быть выбрано с некоторым запозданием,...

Номер патента: 1816600

Опубликовано: 23.05.1993

Авторы: Кононец, Маковский, Маноха, Северин

МПК: B23K 11/10, B23K 11/28

Метки: клещи, контактной, сварки, точечной

...для сварки объемных каркасов в монтажных условиях, где габариты и масса клещей существенно влияют на условия и результат труда.Целью изобретения является уменьшение массы и габаритов сварочных клещей.На фиг, 1 показаны сварочные клещи с расположением выпрямительных диодов и элементов крепления их к сварочному трансформатору; на фиг, 2 - сечение А-А на фиг. 1.Сварочные клещи имеют сварочный трансформатор 1, питающийся напряжением повышенной частоты. В башмаки 2 встроены два диода 3, планка 4 с регулировочными винтами 5 и пружинами 6, Гибкие шины 7 и 8 передают выпрямленный сварочный ток на электрододержатели 9 и 10 с электродами 11 и 12. Цилиндр 13 связан с нижним рычагом 14 посредством шарниров 15.Клещи работают следующим образом.К...

Номер патента: 1810878

Опубликовано: 23.04.1993

Авторы: Зуев, Клевцов, Маноха, Чоботов

МПК: G05B 13/02

Метки: адаптивная

...тестовых сигналов 12 вырабатывает сигнал, необходимый для идентификации параметров обьекта, По окончании процесса идентификации блок синхронизатор 11 отключает блок идентификациипараметров объекта 5, включает блок оптимизации управляющего воздействия 7 и затем по окончании работы этого блокаотключает генератор тестовых сигналов 12,блок оптимизации управляющего воздействия 7 и включает блок формирования сигнала адаптивного управления 13. 10По сравнению с прототипом предложенное устройство обладает преимуществом - позволяет адаптивно управлятьнестационарным нелинейным объектом воптимальном режиме. За счет этого экономится электроэнергия и повышается качество готовой продукции.. Изобретение выполняется...

Номер патента: 1804984

Опубликовано: 30.03.1993

Авторы: Берестян, Горбунов, Кононец, Маноха

МПК: B23K 11/00

Метки: вращения, дистанционной, сварки, тел

...регулировки положения копирный ролик 19, а сам шток 18 шарнирно подвешен к штанге 5 и подпружинен к ней (пружина 20),Работу устройства рассмотрим в составе установки для сварки крышки и корпуса пенала методом местного контактного плавления.После установки пенала на сварочную позицию в трехкулачковый патрон (на чертежах не показан) подается команда на наведение сварочных головок, при этом вал 2 получает вращение в нужном направлении от привода наведения. Посредством зубчатых передач (сектора 4) осуществляется поворот штанг 5 на сведение сварочных головок 13, в конце которого копирные ролики 19 упираются в наружную цилиндрическую поверхность пенала, а связанные с ними (через штоки 18) сварочные головки устанавливаются...

Номер патента: 1803287

Опубликовано: 23.03.1993

Авторы: Берестян, Горбунов, Кононец, Маноха

МПК: B23K 11/00

Метки: контактным, местным, плавлением, сварки

...На одном конце рычага 8 установлена сварочная головка 11, а на дру-.гом - противовес 12, Рабочая кромка Р электрода сварочной головки и ось 6 расположены в плоскости приближающейся к плоскости сварного шва Ж или совпадающей с ней. Рычаг 3 снабжен приводом поворота относительно вертикальной оси (на чертеже не показано), а штанга 5 подпружинена к мему(пружина 13) с возможностью относительного перемещения в горизонтальной плоскости. Изображенное на чертежах взаимное расположейие элементов устройства соответствует моменту. сварки; копирный ролик 7 упирается в боковую повеохность корпуса пенала, определяя совмещение кромки Р электрода и свэриваемых кромок по вертикали; пружина 10 обеспечивает их прижатие с требуемым потехнологии усилием....

Номер патента: 1764918

Опубликовано: 30.09.1992

Авторы: Кононец, Маноха, Северин, Чиж

МПК: B23K 37/04

Метки: направляющие, сварочных, устройств

...балки выполнены с продольным Ч-образным пазом со стороны корпуса, поперечные балки выполнены с 20ответным Ч-образному пазу выступом,продольные и поперечные балки установлены с возможностью регулируемого перемещения относительно одна другой,Привод перемещения корпуса выполнен в 25виде смонтированного в поперечных балкахвинта, при этом корпус выполнен с резьбовым отверстием для. винта, с ответными Чобразным пазам продольных балоквыступами для установки его в продольных 30балках и оснащен смонтированной на винтес возможностью регулируемого перемещения в направлении, перпендикулярном осивинта, разрезной гайкой.Сравнение с прототипом показывает, 35что их общие элементы; рамы, корпуса иприводы, выполнены по иному, т.е. предложенное...

Номер патента: 1736680

Опубликовано: 30.05.1992

Авторы: Бутник, Кононец, Маноха, Пресич

МПК: B23K 11/02

Метки: контактной, сварки, сопротивлением, стыковой

...сопротивлением, содержащей соединенные шарниром подвижный и неподвижный корпусы с контактными губками и пружинный механизм сжатия, изменена подвеска подвижного корпуса и конструкция шарнира, Последний выполнен в виде оси, установленной в эксцентриковой втулке на резьбе с возможностью осевого регулировочного перемещения вместе с подвижным корпусом, для которого во втулке выполнен в ы рез. Сама втулка установлена с возможностю регулировочного поворота в расточке, выполненной в неподвижном корпусе на максимальном удалении от контактных губок, рядом и параллельно с которыми на цапфе, закрепленной на неподвижном корпусе, установлена дополнительная эксцентриковая втулка, взаимодействующая с вертикальным пазом, выполненным в подвижном...

Номер патента: 1726179

Опубликовано: 15.04.1992

Авторы: Виноградов, Горшков, Кононец, Маноха

МПК: B23K 11/04

Метки: зажимное, контактной, сварки, стыковой

...состоит в следующем.Перед загрузкой заготовки в устройство взаимное расположение его элементов соответствует изображенному на чертежах. Заготовка подается из кассеты, расположенной в машине над зажимным устройством, и попадает в щелевое пространство между колодками 3 и прижимами 5 (в машине используются два зажимных устройства по двум концам балки). Датчик наличия заготовки он и другие датчики на чертежах не показаны) дает команду на зажатие, Гидравлическое давление подается в поршневую полость гидроцилиндра.4, шток которого выдвигается, увлекая за собой прижим 5 - происходит прижатие заготовки к контактной поверхности Г усилием, исключающим проскальзывание при осадке (которое с лихвой удовлетворяет требованию надежного 5 10 15 20...

Номер патента: 1712100

Опубликовано: 15.02.1992

Авторы: Бутник, Кононец, Маноха, Ходченко

МПК: B23K 11/04

Метки: зажимов, контактной, сварки, стыковой, токоподводящих

...2 и постоянство зазора= мвкс Ручей детали 2 выполнен несколько больше (0,02 мм на сторону); чем 15 в детали 1, что обеспечивает возможность осевого перемещения формирующего устройства и при зажатой проволоке, Штоки 7 и гайки 8 используются для жесткого крепления одного из четырех формирующих ус тройств к губке, Жесткость и количество пружин 5 подобраны так, что при зазоре=макс суммарная их сила, приходящаяся на каждое из трех формирующих устройств, равна половине усилия осадки, требуемого 25 по режиму сварки (для собственно сварки). Устройство работает в составе сварочной машины, где левая пара губок крепится к неподвижной, а правая - к подвижной плитам; Механизм осадки машины должен, развить усилие Р = Рос+ Рср+ 11,35 щих каждая из...

Номер патента: 1712099

Опубликовано: 15.02.1992

Авторы: Бутник, Кононец, Маноха, Широковский

МПК: B23K 11/02, B23K 11/28

Метки: инструмент, контактной, проволоки, ручной, сварки, стыковой

...стальнойпроволоки фирмы "Мсго ргобцс 1 з соптрапу", США, которая при мощности сварочного трансформатора 1,2 кВт способна сварителах качения установлена подвижная призма, в расточках которой размещена пружина осадки.На фиг.1 показан предлагаемый инструмент, продольный разрез, на фиг.2 - разрезА-А на фиг.1; на фиг.3 - разрез Б-Б на фиг.1;на фиг.4 - вид В на фиг.1; на фиг,5 - разрезГ-Г на фиг.1; на фиг,6 - вид Д на фиг.1Корпус-рукоятка выполнен сборным изалюминиевой коробки 1 и текстолитовойручки 2, В первой размещен сварочныйтрансформатор 3, а во второй - подпружиненный нажимной рычаг 4 и микропереключатель 5 включения сварочного тока. Кверхней стенке коробки 1 крепится винтамисборная рамка 6, направляющего устройства, внутри которой на...

Номер патента: 1657317

Опубликовано: 23.06.1991

Авторы: Держунин, Кононец, Маноха, Северин

МПК: B23K 11/10

Метки: жесткости, малой, рельефной, сварки, точечной

...устройство выполнено в виде двух приводных рычагов, установленных на общей оси 10 поворота и охватывающих головку по цилиндрическому пояску, Силовой цилиндр 11 шарнирно соединен с рычагами и служит приводом рычагов, один из которых выполнен из токоподводящего. а другой - иэ фрикционного материала.Машина работает следующим образом. Деталь устанавливают на многоэлектродную головку. Специальным приспособлением (не показано) планки подают на тарелку между верхним и нижним электродами. Эти операции, а также собственно сварка, выполняются при сведенных цилиндром 11 рычагах 8 на цилиндрическом пояске головки, Цилиндр 11 с учетом соотношения плеч рычагов 8 обеспечивает контактное давление рычаг - головка, необходимое для нормального(с...

Номер патента: 1655706

Опубликовано: 15.06.1991

Авторы: Бутник, Кононец, Маноха, Широковский

МПК: B23K 11/04

Метки: зажимное, контактной, сварки, стыковой, токоподводящее

...относительно торцов обойм, на которых выполнены скосы для выхода ножей. При встречном движении губок грат подрезается по окружности и разрезается на два полукольца, 3 ил,которые используются для посадки убок в корпусах машины (элементы крпления губок не показаны). Формирующие обоймы нижних губок имеют вид усеченного конуса, верхних - того же конуса с Обработанной площадкой и скосом а под ножи 4. Крепление последних осуществляется винтами 5 "в потай". Режущие кромки б ножей 4 выдвинуты относительно кромок формирующих обойм 2 на 0,8 мм вперед по ходу губок при сварке,Работа устройства в составе машины для контактной стыковой сварки состоит в следующем.Закладка свариваеМых концов проволоки производится при раскрытых и разведенных губках....

Номер патента: 1637978

Опубликовано: 30.03.1991

Авторы: Кононец, Маноха, Рудин

МПК: B23K 11/06

Метки: контактной, односторонней, сварки, точечной

...раме 1 закреплен гидропривод 2, выполненный в виде блока двух гидроцилиндров, полости которых коллекторно связаны между собои.через электрическуюэлектрододержателяторых закрепленытрансформатор 5 рнаправляющие котоправляющим 8 прямния электрододержаттокоподвод 9 соединяеттель 3 с одной колодкой тгибкий токоподвод 10 -тель 4 с другой колодкой.П ример. Работа маобвязочной ленты на руной стали.В исходном идены от рулона на гидроцилиндров цию соединены с 4, на концах кооды. Сварочный ен на каретке 6, параллельны найного перемещеелей. Жесткий электрододержарансформатора, а электрододержа 1637978обвязочной ленты включается гидропривод 2, который перемещает электрододержатели 3 и 4 и трансформатор 5, жестко связанный с одним из них, к рулону....

Номер патента: 1611645

Опубликовано: 07.12.1990

Авторы: Бутник, Кононец, Маноха

МПК: B23K 11/00, B23K 20/00, B23K 20/12 ...

Метки: давлением, сварки

...своим корпусом шарнирно подвешены на штоке 2 и снабжены приводом 12 поворота, обеспечивающим ввод их в зону сварки между зажим- ными губками соосно с ними, В случае контактной стыковой сварки, когда снятие грата проталкиванием через сомкнутые зажимные губки с заостренными кромками неприемлемо из-за низкой стойкости кромок вследствие их нагрева при сварке, целесообразно испольэовать гргтосниматель в виде фильеры. Корпус 13 гратоснимателя крепится на штоке 2 неподвижно, а его раскрывающаяся фильера 14 располагается над зоной сварки, Фильера 14 снабжена приводом, обеспечивающим как управление ею (смыкание-раскрывание), так и установку ее между зажимными губками соосно с ними, С целью увеличения жесткости гратоснимателя при снятии грата...

Номер патента: 1574397

Опубликовано: 30.06.1990

Авторы: Бутник, Кононец, Маноха, Широковский

МПК: B23K 11/00

Метки: контактной, переносная, сварки, стыковой

.... шинами 13 электрически связывается с токоподводящими угольниками б. Он подвешен на.четырех парах стальных лент 14, расположенных по обе стороны каждого рычага 1 и 2. Крепление лент к трансформатору жесткое, к рычагам - шарнирное (15) с регулировкой по высоте, изменяющей угол наклона ленты к горизонту. Ленты отрегулированы так, что всю силу тяжести трансформатора воспринимают ленты нижнего пояса, верхние же ленты и скобы 1 б служат для удержания его в равновесии между рычагами 1 и 2,Механизм регулировки лент по высоте как таковой в машине отсутствует, просто вдоль рычагов 1 и 2 выполнены резьбовые отверстия для крепления шарнирных узлов 15 в разных местах по высоте. При этом соответственно необходимо менять рабочую длину лент 14, что...

Номер патента: 1531956

Опубликовано: 30.12.1989

Авторы: Зуев, Клевцов, Маноха, Чоботов

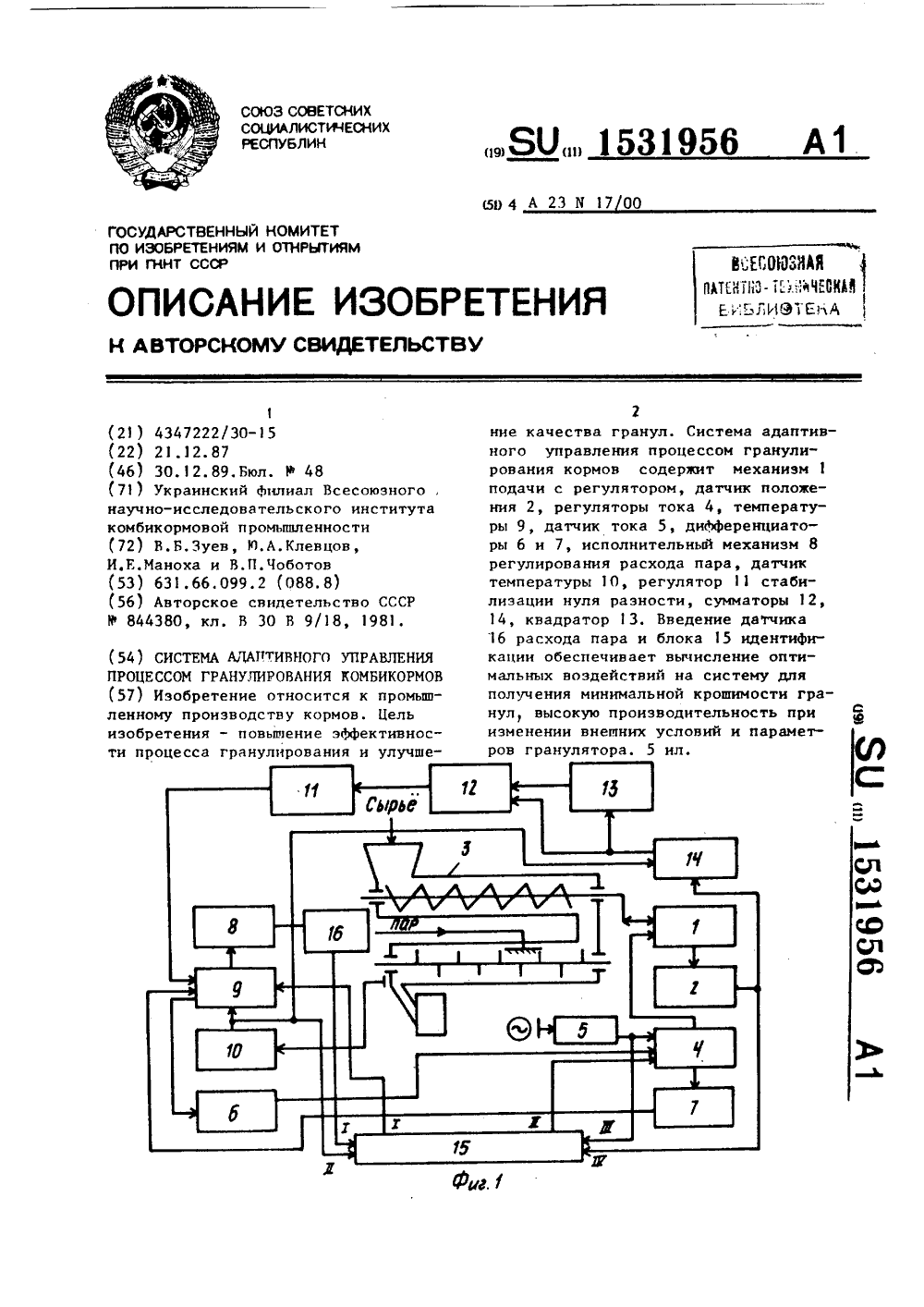

МПК: A23N 17/00

Метки: адаптивного, гранулирования, комбикормов, процессом

...при 1.=1 - температура; а 1,ьюао м,Ъ;подлежащие определению параметры;ц . - значения входных сигналовпресс-гранулятора, подачи продукта и расхода пара в зависимости от значения индекса- номер такта квантования; пг - порядок модели объектарегулирования.Оценка параметров проводится в соответствии с алгоритмом, записаннымследующим образом: Ч(с)=РЬ)Е(1 с+1)с(+Х (1;+)РЬ) кЬ+ )1,РЬ+1)= СР-МЬ)КЪ+1)2 РЮ;т(1+ ) =т(1 с ) +М(К ) у (с+1 )-2 (с+)7(с),номер такта квантования;вектор данных, входных и выходных переменных процесса;вектор оценок параметров Т - символ транспортирования;М - вектор коррекции; где- больное число, величина которого ограничивается разрядностью вычислителя.Уравнения регулятора температуры и тока задаются в виде разностного...

Номер патента: 1523280

Опубликовано: 23.11.1989

Авторы: Баглай, Бутник, Кононец, Маноха, Широковский

МПК: B23K 11/00

Метки: контактной, сварки, стыковой

...металлоемкости машины для контактной стыковой сварки.На чертеже изображена машина, продольный разрез плоскостью, проходящей через ось сварки и оси направляющих штоков (положение механизмов соответствует исходному перед установкой свариваемых изделий в токоподводящие зажимы).Два токоподводящих идентичной конструкции зажима 1 установлены соосно напротив друг друга. Один из зажимов 1 закреплен на неподвижном корпусе, включающем также траверсу 2, направляющие штоки 3 и 4, замыкающую плиту 5, гильзы цилиндров 6 - 9. Второй зажим 1 закреплен на подвижном корпусе, включающем также траверсу 10 и связанные жестко с ней поршни 11 - 14, образующие подвижные пары с гильзами и штоками, снабженные уплотнительными устройствами. Диаметры поршней 11 и...

Номер патента: 1521500

Опубликовано: 15.11.1989

Авторы: Дудник, Маноха, Плеве, Равдин, Хобин, Чоботов

МПК: B02C 25/00

Метки: агрегатов, загрузкой, параллельно, работающих, размольных

...теоретически всегда существуетвероятность того, что расходный бун 45 кер будет опорожнен до момента егопополнения и режим работы агрегатов окажется холостым. Для снижениявероятности возникновения описаннойситуации можно увеличивать расчет 50 ный остаток сырья в расходном бунопкере М , Однако при этом завышенный остаток фактически приводит куменьшению рабочего объема бункера,и для обеспечения нормального хода55 технологического процесса может потребоваться увеличение его габаритов.Минимальное значение остатка вбункере, гарантирующего практическоезначение нероятцости его полного опорожнения, равного нулю, может бытьнайдено, например, следующим образом. Изменение массы сырья в бункере при отсутствии его догрузки может быть...

Номер патента: 1516273

Опубликовано: 23.10.1989

Авторы: Баглай, Бутник, Кононец, Маноха, Широковский

МПК: B23K 11/02, B23K 11/04

Метки: зажимное, контактной, сварки, стыковой

...независимого привода каждой из четырех губок 6 обеспечивается надежное прижатие заготовки кгубке 3 (д самой губки к корпусу)по всей ее длине. В процессе эажатиягидроцилицдр 8 выполняет роль демпфера поворота рычагов 5 (на фиг. 1-5изображено положение, соответствующееэажатию заготовки с поперечным сечением в Форме сектора).Устройство при разжатии заготовкиработает следующим образом,Гидравлическое давление подаетсяв полость 11, а полость 1 сообщается с атмосферой. Под действием рабочей жидкости шток гидроцилиндра 8втягивается в его корпус, сводя нижние плечи рычагов 5, при этом верхниеплечи с губками Ь разводятся на расстояние, достаточное для извлечениязаготовки перемещением ее вверх. Гидроцилиндр 8 и процессе работы меняетсвое...

Номер патента: 1511698

Опубликовано: 30.09.1989

Авторы: Маноха, Струнин, Чоботов

МПК: G01R 19/22

Метки: переменного, постоянное

...переменное напряжение Б поступает на неинвертирующий вход сумматора 1. Предположим, что сначала поступает отрицательный полупериод П, детектор 4 имеет открытый катод, а детектор 3 - открытый анод, 35 Тогда детектор 3 не реагирует на выходное напряжение 11 сумматора 1, а напряжение на выходе детектора 4 определяется выражениемг л, 1 О где Б и 0 - амплитудные значенияпеременной и постояннойсоставляющих напряжения Пю 5ККа - коэфФициенты передачиблоков 14;П, - амплитудное значениепеременной составляющейнапряжения на выходесумматора 1,(знак минус при П соответствует отрицательному значению постоянной составляющей в исследуемом напряжении К Ка0 ) откуда: Б = -Ц" ---- +(П Р а ф 1+К К фККа4-КП) 1+К,К,При поступлении на вход...

Номер патента: 1479236

Опубликовано: 15.05.1989

Авторы: Кононец, Маноха

МПК: B23K 11/10

Метки: контактной, сварки, точечной, электрододержатель

...При съеме электрода болты, стягивающие бандаж, отпускают настолько,что между хвостовиком и бандажомпоявляется зазор. Изобретение позволяет уменьнить усилие, необходимоедля извлечения электрод" из конического гнезда электрододержателя, 3 ил,н в сварочном устройстве, в сварочных клещах, К кор- ажа четырьмя болтами 4 прикрышка 5 бандажа. Корпус 1 держателя соцержит контактку 6, к которой крепятся на токопровода и штуцера я, а также хвостовик 7, в ыполнено коническое гнезектрода длиной 1, Хвостовик с двумя сквозными диаметотивоположными продольныминапример, шириной 1-1,5 мм ство работает следующим вке электрода и сьарке ажа и крышка 5 стянуты репятствуют раскрытию конического гнезда с1479236 1 О Д Р =д 2 - 301 2 при этом потери...

Номер патента: 1447604

Опубликовано: 30.12.1988

Авторы: Еременко, Кононец, Кулеш, Маноха, Терещенко, Филиппов

МПК: B23K 11/10

Метки: клещи, контактной, сварки, точечной

...для разведения электродов., а пружинь 14 удер,кивают клеш; Б Горизонтальном положении,При использовании клещей,в устройстве для сборки каркасов секций 55блочных кровельных панелей рама "рансФорматора 1 шарнирно устанавливается ца корпусе устройства 15 и снабжается пецвмоприводом 16, которыйможет обеспечить клещам три Фцксированных положения по горизонтали,В исхопноы положении кгещи отведены от здели и разжаты, причемрасстояние между средими электродами и величина раскрытия каждой пар 4электродов выбрана с учетом раз;згдкаркаса цо вертикали, толщины свариваемых элементов и смещения клещейпо вертикал При повороте н 2 корпусеу;тройства 15,. 50Клещи для контактной точечной свар.ки работают следу,аяиы образом,При подаче сжатого воздуха...

Номер патента: 1428547

Опубликовано: 07.10.1988

Авторы: Горбунов, Держунин, Иваненко, Кононец, Липявка, Маноха, Савин

МПК: B23K 11/00

Метки: многоточечной, сварки

...электроконтактный монометрдает команду на включение сварочноготока. Устойство обеспечивает автономный ход каждого электрода и позволяет получить качественную сваркуза счет выравнивания усилия по всемодновременно свариваемым точкам.1 ил. 2полость б постоянно сообщена с той полостью в пневмоцилиндра каретки в которую подаетя сжатый воздух при сварке.Исходное положение механизмов.Каретка 2 с блоком 5 приподнята, полость б и в сообщена с атмосферой через воздухораспределитель, В полости а как и во всей гидросистейе поддерживается избыточное давление; определяемое характеристикой пружины 17 и диаметром плунжера, оно.препятствует проникновению в сис 15тему атмосферного воздуха. Нижниеэлектроды отведены от изделия пружинами 8 до упора и...

Номер патента: 1423105

Опубликовано: 15.09.1988

Авторы: Зуев, Маноха, Чоботов

МПК: A23N 17/00

Метки: гранулирования, комбикормов, процессом

...главного привода пресса (фиг. 2). Эта зависимость используется для определения и периодической коррекции скорости подачи продукта на прессование путем изменения уставки механизму 8 дистанционного управления производительностью питателя. В качестве показателя качества регулирования выбирается величина ошибки стабилизации токовой нагрузки главного привода пресса.Операции, выполняемые вычислителем 1, опрсделяются программой, состоящей из набора отдельных команд, коды которых находятся в блоке 4 памяти. Результаты операций вычислителя 1 в виде кодированных сигналов через линии данных поступают иа соответствующие блоки системы через коммутатор 2.В механизме 8 листа ционного управления производительностью питателя происходит сравнение сигналов...

Номер патента: 1368134

Опубликовано: 23.01.1988

Авторы: Держунин, Кононец, Маноха

МПК: B23K 11/10

Метки: контактной, многоточечной, сварки

...храповики по боковым плоскостям и несущие цевки 20, взаимодействующие с храповиками. Эксцентрики 21 предназначены для выведения цевок из зацепления с храповиками. Штоки 18 нормально выдвинуты пружинами 22, установленными под поршнями. Штоковые полости пневмоцилиндров сообщены с полостью "опускания" пневмопривода . верхней многоэлектродной головки,управляющей опусканием" последней, а поршневые - с атмосферой.Тросовая проводка снабжена подпружиненными блоками 23, обеспечивающими натяжение тросов и компенсацию некоторой разницы перемещений роликоопор на прямолинейных и криволинейных участках.Машина работает следующим образом.Верхняя многоэлектродная головка поднята, стол зафиксирован в одном из промежуточных положений. Один пневмоцилиндр...

Номер патента: 1353951

Опубликовано: 23.11.1987

Авторы: Кабашный, Кононец, Маноха

МПК: F15B 1/04

Метки: гидроаккумулятор, пружинный

...6, и резьбовой направляющий шток 8 с фиксирующими гайками 9,причем направляющий шток 8 кинематически связан с гидроцилиндром 2, приэтом резьбовой направляющий шток 8 ненеподвижно закреплен на основании 1и снабжен тарировочной шкалой 10, агидравлическая камера 5 образована 25блоком 11 гидроцилиндров 2, размещенным концентрично и подвижно относительно направляющего штока 8 с возможностью взаимодействия штоками 4поршней 3 с траверсой 7. 30Пружинный гидроаккумулятор работает следующим образом,Настройка пружинного гидроаккумулятора на определенное давление аккумулированной жидкости состоит врегулировке предварительного сжатияпружин 6, производимой в следующейпоследовательности: в гидравлическиекамеры 5 подается рабочая...

Номер патента: 1318362

Опубликовано: 23.06.1987

Авторы: Бутник, Кононец, Маноха, Петухов

МПК: B23K 11/02

Метки: контактной, проволоки, сварки, стыковой

...осадки. Устройство 14 разведения плит 11 закреплено на одной из плит, а его толкатель 15 может упираться через изоляцию в другую плиту. Маховичок устройства 14 при своем вращении перемещается по резьбе, увлекая за собой толкатель 15, На плитах 11 установлены сменные губки 16, рычажно-пружинные зажимы 17 и устройство 18 выключения сварочного тока.Машина работает следующим образом.В исходном положении механизмов расстояние между губками 16 равно нулю. Каретка 6 отведена до упора и удерживается в этом положении стопором-кнопкой 2. Вращением маховичка устройства 14 по часовой стрелке оператор-сварщик разводит плиты 11 с губками 16 на требуемое по технологии расстояние, которое определяется регулируемыми упорами в направляю 18362 2щей рамке...

Номер патента: 1294529

Опубликовано: 07.03.1987

Авторы: Бутник, Кононец, Лебедев, Маноха, Широковский

МПК: B23K 11/00

Метки: контактной, переносная, сварки, стыковой

...в увеличенноммасштабе расстояние между зажимамиЗи 8. Одна стрелка снабжена контактом-прерывателем тока 15 и винтовым устройством ее поворота 17, а другая связана посредством разноплечего рычага скареткой и снабжена регулировочнымвинтом 14, взаимодействующим с контактом-прерывателем 15. Конструкцияпозволяет сократить время на установку режима работы. 3 ил. 2На чертежах изображено исходноеположение механизмов: расстояние между зажимами равно нулю (их губки соприкасаются кромками), стрелки 13 и16 - на нулевой отметке прозрачнойшкалы. В этом положении винт 14 устанавливается и стопорится относительноконтакта-прерывателя 15 так, что цепьсварочного тока разрывается. Винтом11 подвижный зажим отводится на требуемое по режиму расстояние,...

Номер патента: 1283638

Опубликовано: 15.01.1987

Авторы: Глазков, Маляревский, Маноха, Скрипник

МПК: G01N 27/22

Метки: дисперсных, жидких, параметров, сыпучих, твердых

...дисперсным материалом и в режиме линейно меняющейся частоты снимают АЧХ и ФЧХ. На фиг. 2 изображены АЧХ в реальных амплитудных соотношениях 1. КЯ(О)1 и ФЧХ - Р(сд), На АЧХ по уровню значимости 0,9 К определяют верхнюю граничную и 3 и нижнюю граничвную о частоты. После этого выделяют два частотных диапазона. Диапазон частот 1 соответствует плоскому участку АЧХ и линейному участку ФЧХ от д дои) , Частотный диапазон 11вопределяют в зоне дисперсии от сдв до и - частоте, соответствующей второму уровню значимости - 0,1 К . На каждом частотном диапазоне выделяют М, точек, которые делят его на равные по частоте интервалы. Число интервалов соответственно М. Каждой точке частотного диапазона 1 соответствуют зллчения частот Й, =д, Я., РЯ==и 1...

Номер патента: 1224684

Опубликовано: 15.04.1986

Авторы: Глазков, Маляревский, Маноха, Скрипник

МПК: G01N 22/04

Метки: влажности, измеритель

...15, второй амплитудныйдетектор 16, логарифмический преобразователь 17, второй усилитель 18,второй синхронный детектор 19.Измеритель влажностй работаетследующим образом.Противофаэные напряжения генератора 1 с частотой повторения воздействуют на управляющие входы генераторов 2 и 3, работающих в ждущемрежиме. При воздействии запускающихимпульсов генераторы 2 и 3 вырабаты-,вают пакеты электрических колебаний ЗОодинаковых амплитуд низкой и высокойчастот, которые проходят через управляемый аттеиюатор 11, а колебаниявысокой частоты - через управляемыйаттенюатор 12, На выходе аттенюаторов З 511 и 12 колебания объединяются, создавая напряжение, модулированноечастотой ЯПри возбуждениидатчика 4 высоко О частотными колебаниями, его...
