Рудай
Устье дренажной системы
Номер патента: 1555423
Опубликовано: 07.04.1990
Автор: Рудай
МПК: E02B 11/00
Метки: дренажной, системы, устье
...5 с полостью оголовка 3, фильтрующей колонки 9, в которую помещена устьевая труба 1 и водоприемный элемент 5, клапана 10 в оголовке 3 и канала 11,Устье работает следующим образом.В теплое время года основной расход воды из коллектора 4 по устьевой трубе 1 попадает в оголовок 3, давлением потока открывает клапан 10 и сбрасывается в канал 11.Некоторое количество воды через перфорацию 2 устьевой трубы 1 попадает в фильтрующую колонку 9 и по ней отводится в канал 11. В отверстии 8 оголовка 3 при наличии сплошности потока вода практически не попадает, поскольку поток вытекающий из устьевой трубы 1 переливается через водосливное отверстие, минуя его. С наступлением морозов сток воды из системы в условиях атмосферного водного питания резко...
Высоковольтный источник питания
Номер патента: 1201809
Опубликовано: 30.12.1985
Автор: Рудай
МПК: G05F 1/56
Метки: высоковольтный, источник, питания
...Н-каскадныйумиожитель 2, к выходным выводам которого подключена нагрузка 3, делитель 4 напряжения, .элемент 5 сравнения,Источник питания работает следующим образом,В преобразователе 1 напряжениеисточника постоянного тока или вобщем случае, напряжение сети преобразовывается в высоковольтныеимпульсы, которые детектируются иумножаются в И раз в умножителе 2,Выходное напряжение с Умножителя 2поступает в нагрузку 3. Напряжение с выхода первого каскада умножителя 2-1 подается на делитель 4,Часть напряжения с делителя 4 подается на элемент 5 сравнения, гденапряжение сравнивается с эталонным, выделяется напряжение сигналаошибки, которое усиливается и подается на управляющий вход преобразователя 1. Так как напряжение на выходе первого каскада...

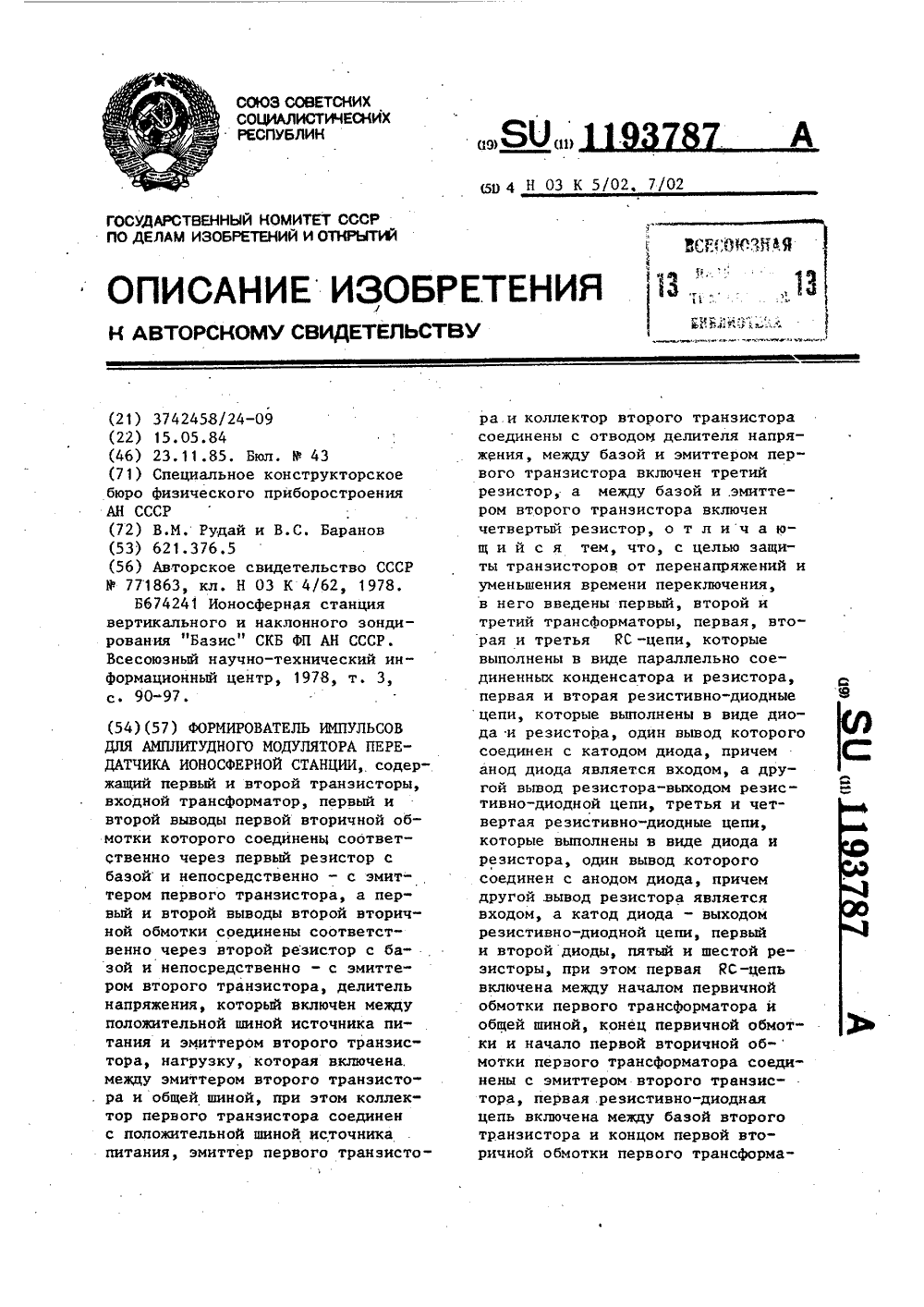

Формирователь импульсов для амплитудного модулятора передатчика ионосферной станции
Номер патента: 1193787
Опубликовано: 23.11.1985
Авторы: Баранов, Рудай
Метки: амплитудного, импульсов, ионосферной, модулятора, передатчика, станции, формирователь
...амплитудного модулятора передатчикаионосферной станции работает следующим образом.Номинальное сопротивление резисторов делителя 5 напряжениявыбрано одинаковым, поэтому в 10 статистическом режиме напряжениеБ на его отводе практически равно ОфО= Еф,где Е - напряжениеисточника питания.Величина сопротивлений резисто ра 22, резистора 25, второй ДС -цепи 10, резистора 23 и резистора 26третьей РС-цепи 11 выбраны такимобразом, что напряжение на анодепервого диода 16 равно Ой 0,9 О 20 а на катоде второго диода 17 равно О 2 1,10При подаче на первичную обмоткувходного трансформатора 1 положительного управляющего импульса,на 25 его первой н второй вторичных обмотках выделяются импульсы положительной полярности, воздействующиена первый 2 и второй 3...
Высоковольтный транзисторный ключ
Номер патента: 1192134
Опубликовано: 15.11.1985
Авторы: Баранов, Рудай
МПК: H03K 17/60
Метки: высоковольтный, ключ, транзисторный
...ЕвлО2 где Е - напряжение источника пита"пния,При поступлении управляющего импульса на первой и второй вторичных обмотках первого трансформатора 1 выделяются импульсы положительной полярности, которые прикладываются к переходам база - эмиттер первого и второго транзисторов 2, 3. Начи 50 1 11921Изобретение относится к радиотехнике и может быть использовано в ка 34нается процесс включения, который приводит к изменению напряжения на отводе первого делителя 5.В том случае, если первым открывается первый транзистор 2, то напря" жение на отводе первого делителя повышается, и начинается процесс заря" да конденсатора 19 по цепи: шина питания - первый транзистор 2 - первичная обмотка второго трансформатора 6 - конденсатор 19 - нагрузка- общая...
Передатчик ионосферной станции
Номер патента: 1102046
Опубликовано: 07.07.1984
Автор: Рудай
МПК: H04B 1/04
Метки: ионосферной, передатчик, станции
...входу синтезатора частот, 20 а второй выход - к управляющим входам предварительного усилителя и усилите" ля мощности, датчик тока, датчик напряжения, датчик падающей волны, датчик отраженной волны, послецовательно соединенные вычислитель выходной мощности и вычислитель проходящей мощности, а также вычислитель коэффициента отражения, выход которого подключен к второму входу вычислителя проходящей мощности, при этом входы датчика тока и датчика напряжения подключены к выходу усилителя мощности, а входы датчика падающей волны и датчика отраженной волны 35 подключены к соответствующим выходам направленного ответвителя 2 . Передатчик ионосферной станции содержит синтезатор 1 частот, предварительный 2 и управляемый 3 усилители,...
Устройство для измерения мощности, излучаемой радиопередатчиком
Номер патента: 1101751
Опубликовано: 07.07.1984
Автор: Рудай
МПК: G01R 21/04
Метки: излучаемой, мощности, радиопередатчиком
...нагрузке,а выход - к третьему входу вычислительного блока.Причем вычислительный блок содержит умножитель, два инвертора, два квадратора и сумматор, выход которого является выходом вычислительного блока,первый вход через первый инверторподключен к выходу умножителя, первый вход которого через первый квадратор соединен с вторым входом вычислительного блока, а второй вход - с первым входом вычислительного блока и вторым входом сумматора, третий вход которого через последовательно соединенные второй инвертор и второй квадратор соединен с третьим входом вычислительного блока.На чертеже представлена структурная схема устройства,Устройство содержит широкодиапазонный генератор 1, рефлектометр 2, излучатель 3 электромагнитных волн с...
Устройство для защиты фидера
Номер патента: 1061246
Опубликовано: 15.12.1983
Авторы: Плакунов, Рудай
МПК: H03G 3/20
...направленные ответвители, подключенные к защищаемому фидеру, детЕктор напряжения падающей волны, детектор напряжения отраженной волны и исполнительный орган, дополнительно введены между выходом первого направленного ответвителя и входом детектора напряжения падающей волны первый каскад с регулируемым коэффициентом передачи, между выходом второго направленного ответвителя и входом детектора напряжения отраженной волны - второй каскад с регулируемым коэффициентом передачи между выходом детектора напряжения падающей волны и исполнительным органом - последовательно включенные делитель и блок сравнения, ко второму входу которого подключен первый источник эталонного напряжения, к управляющим входам регулируемых каскадов подключены вновь...
Ионосферная станция
Номер патента: 1022102
Опубликовано: 07.06.1983
Авторы: Макаров, Рудай
Метки: ионосферная, станция
...4 подключен к второму входу приемника 2, а второй - через каскад 5 с регулируемым коэффициентом передачи - к основному входу передатчика 1. Между вторым выходом приемника 2 и управляющим входом каскада 5 с регулируемым коэффициентом передачи включены последовательносоединенные измеритель 7 амплитуды отражений, первый ключ 8, элемент 9 памяти и функциональный преобразователь 1 О. Между выходом анализатора 3 помех и вторым входом элемента 9 памяти включены последовательно соединенные компаратор 11 с3 10221подключенным к второму входу источником 12 опорного напряжения и второйключ 13, второй вход которого соединен с первым выходом синхронизатораб, Выход анализатора помех 3 соединен5с вторым входом функционального преобразователя 10....
Ионосферная станция
Номер патента: 907491
Опубликовано: 23.02.1982
Авторы: Бурцев, Рудай
МПК: G01S 13/95
Метки: ионосферная, станция
...приемник 3, синхронизатор 4, синтезатор 5 частот, направленный ответвитель 6, измеритель 7 коэФфициента отражения, умножитель 8, раэностный907491 формула изобретения Заказ 584/559 Подписное ВНИИ Тираж усилитель 9 и измеритель 10 выходной мощности.Станция работает следующим образом.Синтезатор 5 частот формирует как частоту, излучаемую передатчиком 2, так и гетеродинную частоту приемника 3. Передатчик 2 излучает зондирующие радиоимпульсы. Приемник 3 осуществляет прием, обработку и регист- Ь ацню отраженных сигналов.Направленным ответвителем 6 выделяется напряжечие прямой Бр и обратной 08 р волны, в измерителе 7 коэффициента отражения эти напряжения детектируются, и определяется коэффициент отражения Р согласно за- висимости Зппп....
Устройство для измерения коэффициента стоячей волны
Номер патента: 885925
Опубликовано: 30.11.1981
Автор: Рудай
МПК: G01R 27/06
Метки: волны, коэффициента, стоячей
...два направленных ответвителя, На выходе первого порогового блока 4 выделяется напряжение отраженной волны, на выходе второго порогового блока 10 - напряжение падающей волны, Первый 4 и второй 10 пороговые блоки служат для уменьшения динамического диапазона напряжений входных сигналов соответственно первого детектора 5 и второго детектора 11 и управляются напряжением с выхода второго детектора 11, пропорционального амплитуде напряжения падающей волны. Напряжение на выходе первого детектора пропорционально амплитуде напряжения отраженной волны,Выходное напряжение первого 5 и второго 11 детекторов подается на вход второго сумматора 12, на выходе которого напряжение пропорционально сумме"выем = С +цЫ (1731где 11 - коэффициент передачи...
Измеритель проходящей мощности
Номер патента: 838599
Опубликовано: 15.06.1981
Автор: Рудай
МПК: G01R 21/04
Метки: измеритель, мощности, проходящей
...измерителя проходящей мощности.Измеритель состоит из индикатора;1, последовательно включенных генератора 2 рефлектометра 3 и нагрузки 4, к выходу генератора 2 подключен измеритель 5 выходной мощности, между вторым выходом рефлектометра 3 и входом индикатора 1 включены последовательно соединенные измеритель 6 коэффициента отражения, квадратор 7, умножитель 8, инвертор 9 и сумматор 10, при этом выход измерителя 5 выходной мощности подключен"8 Ь 1= ИЦ Р 81, 1-ИИПИ Заказ 4420/68 Тираж 732 Подписное, Фипиал ППП "Патент", г. ужгород, улПроектная, 4 ко второму входу умножителя 8 и второму входу сумматора 10.Измеритель работает следующим образом.При прохождении мощности генератора 2 к нагрузке 4 через рефлектометр 3 на выходе последнего...
Повторитель
Номер патента: 801228
Опубликовано: 30.01.1981
Автор: Рудай
МПК: H03F 3/50
Метки: повторитель
...усиления в операционном усилителе 1 поступает на базувыходного транзистора 2 и на базу транзистора эмиттерного повторителя 6. При1228 аляется в дополнительном резисторе, наличие глубокой отрицательной обратной связи улучшает линейность повторителя и уменьшает дрейф тока в нагрузке. 5формула изобретенияПовторитель, содержащий операцион-. но ный усилитель в неинвертирующем включении и выходной транзистор, емиттеркоторого соединен с инвертирующим входом операционного усилителя и нагрузкой,а база - с выходом операционного усилителя, о т л и ч а ю щ и й с я тем, что,с целью увеличения максимального выходного тока, в него введены дополнительный транзистор, зашунтированный резистором, емиттерный повторитель на тран- Ъ, зисторе со структурой,...
