Трохан

Номер патента: 1651323

Опубликовано: 23.05.1991

Авторы: Власов, Кузнецов, Ларионов, Трохан, Шнитман

МПК: G12B 13/00

Метки: гидрофизических, градуировки, преобразователей

...колебания вдоль направляющей 8 по гармоническому закону. Если характер распределения оптической плотности по вертикали маски 9 выбран линейным (фиг,3), то изучение лазера 10 после прохождения оптической маски 9 будет также промодулировано по гармоническому закону. На выходе фотоприемника 13 постоянная составляющая отфильтровывается с помощью фильтра высоких частот (не показан), а переменная составляющая, несущая информацию об амплитуде поверхностной волны. направляется на первый вход двух- координатного регистратора 14 и через систему автоматического регулирования (не показана) - на управляющий вход волнопродуктора 5 для поддержания стабильности амплитуды воспроизводимых колебаний, а значит, и величин пульсационных скоростей во...

Номер патента: 1582134

Опубликовано: 30.07.1990

Авторы: Левцов, Радченко, Трохан

МПК: G01P 5/10

Метки: газообразной, жидкой, потока, скорости, сред

...можно определить по измеренив тока в цепи охладителя,Устройство для реализации способа содержит нагреватель с электродами 1, 2, термочувствительный элемент 3 измерителя скорости, опорный элемент 4 измерителя скорости и охладитель 5.В качестве нагревателя используется генератор с управляемой выходной мощностью, переменный ток которого подводится к электродам 1, 2, В ох-ладителе 5 используется эффект Пельтье, при этом охлаждающий спай конструктивно совмещен с термочувствительным элементом 3.Способ осуществляется следующим образом.Нагреватель с помощью элект 1, 2 прогревает близлежащую к чувствительному элементу 3 зон следуемого потока. При этом те в582134 ИСоставитель В. Фетина актор А. Маковская . Техред Л,Олийнык ректор М.Самборская...

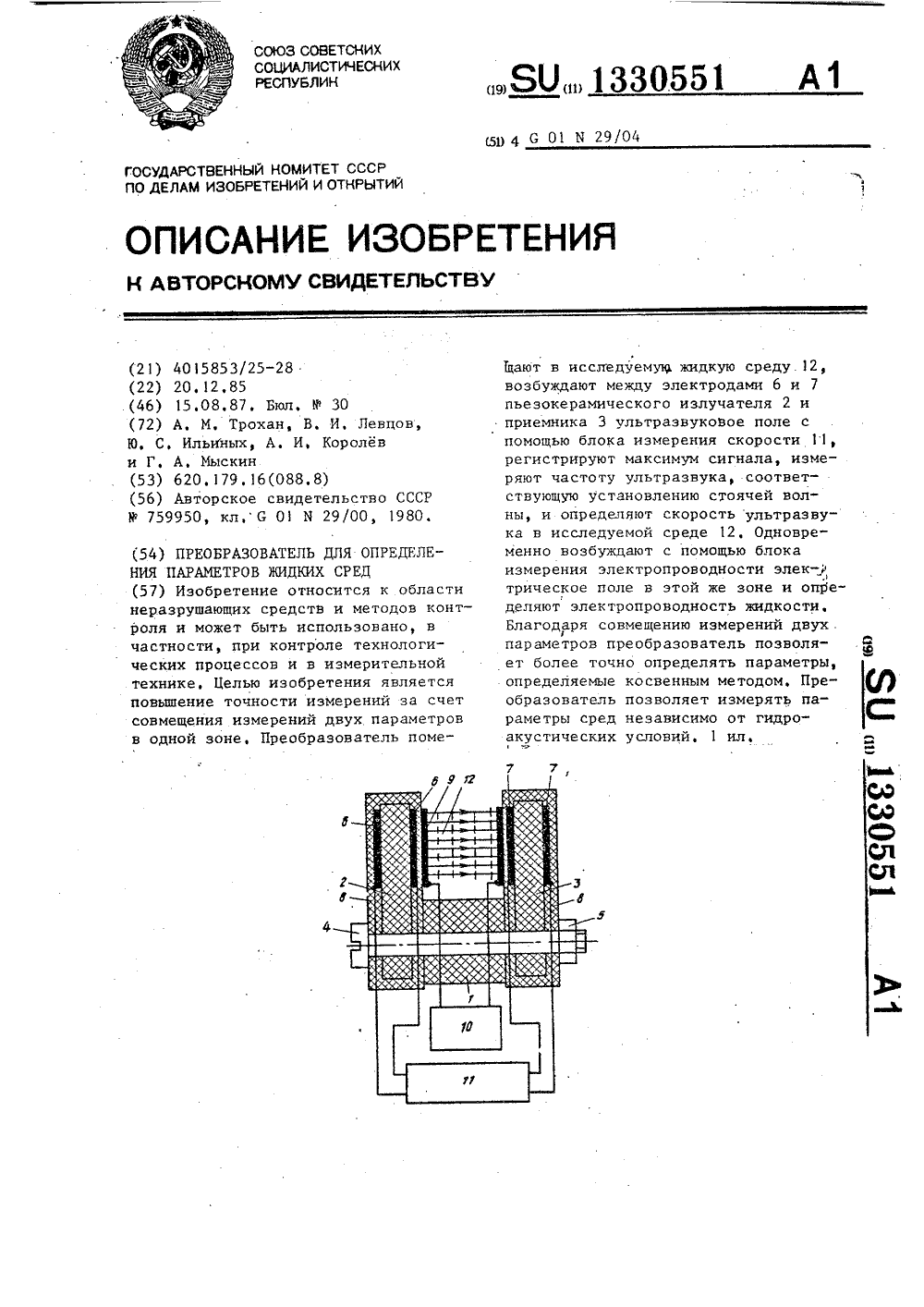

Номер патента: 1330551

Опубликовано: 15.08.1987

Авторы: Ильиных, Королев, Левцов, Мыскин, Трохан

МПК: G01N 29/04

Метки: жидких, параметров, сред

...относится к неразрушающим средствам и методам контроляи может быть использовано, в частности, при контроле технологическихпроцессов и в измерительной технике.Целью изобретения является повышение точности измерений путем совмещения измерений двух параметров водной зоне,На чертеже представлен преобразователь, общий вид.Преобразователь для определенияпараметров жидких сред содержит держатель 1 в виде цилиндра из кварцевого стекла, пьезокерамические излучатель 2 и приемник 3, закрепленныевинтом 4 и гайкой 5 на держателе 1,электроды 6 излучателя 2 и электроды 7 приемника 3, оболочку 8 из диэлектрического материала, нанесенную по периметру на излучатель 2 иприемник 3, и электроды 9, нанесенные на рабочие поверхности излучателя и приемника,...

Номер патента: 1233022

Опубликовано: 23.05.1986

Авторы: Гудзенко, Косотуров, Лапшин, Трохан

МПК: G01N 25/04

Метки: веществ, затвердевания, момента, плавления

...,300 мм, Охлаждение производят с помощью жидкого азота. На расстоянии 10 мм от сосуда располагают приемник излучения, которым служит штыревая антенна. Сигнал с нее усиливается в полосе частот 10-100 кГц и регистрируется с помощью осциллографа,и самописца,.Защиту от электромагнитного Фона в радиочастотной области спектра осуществляют экранироваинем магнитомягкими сплавами,. например размещая всю установку в металлическом корпусеНачало образования твердой Фазы определяют по моменту возникновения сигнала радиоизлучения на осциллограФе и самописца, окончание фазового перехода - по моменту прекращения сигнала.Таким способом исследуют различные органические и неорганические вещества, такие как морская и дистиллированная вода, растворы солей,...

Номер патента: 1221549

Опубликовано: 30.03.1986

Авторы: Лесуновская, Стефанов, Трохан

МПК: G01N 9/10

Метки: жидких, плотности, сред

...стремящейся вытолкнуть его из жид 0 кости. Точная настройка сердечника 6 на симметричное расположение относительно "магнитной нейтрали в катушке 5 достигается вращением сердечника 6 по резьбовой части стержня 7, выполненной в месте их соединения, что должно соответствовать оптимальному значению плотности исследуемой среды. 549 3вверх, воздух выходит через клапан (не показан). После того, как весь воздух вьндел, прибор готов к работе. После окончания работы и подъема прибора на воздух керосин и среда сливаются.В зависимости от изменения плотности исследуемой жидкости поплавок 8 опускается или поднимается, что вызывает соответствующее перемещение сердечника 6 и одновременно встречное перемещение дифференциальной катушки индуктивности...

Номер патента: 1157462

Опубликовано: 23.05.1985

Авторы: Власов, Некрасов, Трохан

МПК: G01P 15/09

Метки: акселерометр

...корпус ичувствительный элемент с инерционной массой, прикрепленный к корпусу 2 Очерез упругие элементы, снабженпустотелой пьезокерамической сферой,жестко соединенной при помощи тяг .счувствительным элементом с инерцион-.ной массой и охватывающей последние, 25а геометрический центр сферы совпадает с центром масс акселерометра.На чертеже представен акселеро"метр, разрез.Акселерометр содержит корпус 1, 30чувствительный элемент 2 с инерционной массой, прикрепленный к корпусучерез упругие элементы 3, пустотелуюпьезокерамическую сферу 4, жестко соединенную при помощи тяг 5 с чувствительным элементом 2 с инерционноймассой (не обозначено).. Акселерометр работает следующимобразом,Акселерометр ориентируют в выбран,щном направлении так, чтобы...

Номер патента: 1157433

Опубликовано: 23.05.1985

Авторы: Левцов, Платонов, Попов, Трохан

МПК: G01N 27/02

Метки: датчик, кондуктометрический

...малом локальном объеме.вТолщина покрытия 1"100 мкм позволя ет прсводить измерения пульсаций температуры до нескольких сотен герц. Покрытие толщиной менеемкм имеет низкую прочность, нанесение его на поверхность внутреннего электрода свя- звнО с большими технологическими трудностями. Толщина покрытия более 100 мкм имеет большую. тепловую инер" цию, поэтому использование такого по 1крытия нецелесообразно из-за невозмож 433 гности регистрации высокочастотных пульсаций температуры.На чертеже изображена конструкция датчика.Кондуктометрический датчик состоит из коаксиально установленных внешнего электрода 1, центрального электрода 2, на выступающую поверхность которого нанесен слой коррозионно-стойкого металла 3, изолятора-наполнителя...

Номер патента: 1065745

Опубликовано: 07.01.1984

Авторы: Косотуров, Лапшин, Трохан

МПК: G01N 21/64

Метки: жидкости, исследования, пленки, поверхностной, состава

...по времении трудоемкая операция, тем более 55количество собранного вещества мало,Цель изобретения - повышение скорости и упрощение процедуры исследования. 60Для достижения поставленной цели в устройстве для исследованиясостава поверхностной пленки жидкости, содержащем корпус и блок охлаждения поверхности. корпуса, последний 65 выполнен в виде полого правильного многогранника из прозрачного химически стойого материала, закрепленного с воэможностью вращения нагоризонтальной оси, внутри которогоустановлен фотоприемник. На фиг, 1 изображено устройстводля исследования состава поверхностной пленки жидкости, вид сбоку; на фиг, 2 - разрез А-А на Фиг, 1, на Фиг, 3 и 4 - временные характеристики криолюминесцентного свечения поверхности...

Номер патента: 1038902

Опубликовано: 30.08.1983

Авторы: Некрасов, Сергеев, Трохан

МПК: G01V 1/16

Метки: вертикальный, сейсмоприемник

...и, как следствие этого, образованию электрического заряда на обкладках сферы, При этом давление Р на любой участок внутренней части пьезоэлемента будет опреде.ляться так:,Р=рЬ с+а ) а, где .у - плотность жидкостной инерционной массы; Ь - глубина от сво-. бодной поверхности до горизонта, в пЛоскости которого находится выбран 10 льного ускорения той же величины.Так, например, при а 0,01 подавление боковых составляющих будетне менее 54 дб.В качестве инерционной массыможет быть выбрана практическилюбая жидкость, однако воли жидкость агрессивна, например кислотаили ртуть, то внутреннюю обкладкупьезоэлемента следует покрыть соотЗ 5 ветствующим изолятором для защитыот вредного прямого воздействия наматериал обкладки и сферы....

Номер патента: 1035499

Опубликовано: 15.08.1983

Авторы: Косотуров, Лапшин, Трохан

МПК: G01N 27/70

Метки: воды, поверхностного, слоя, солености

...оп" ределением электрических параметров цепи и вычислении по найденным ха рактеристикам солености, другой элект- род устанавливают над поверхностью воды, поджигают между поверхностью воды и этим .электродом тлеющий разрядизмеряют, напряжение горения разряда,по которому определяют соленость гю"ерхностньго слоя воды,Такая реализация сгюсоба обеспеивает непрерывное и быстрое опредение солености гюверхностного слояводы с высоким . пространственным иеменным разрешением.Предлагаемый способ характеризует"следующей последовательностью опе"ций: устанавливают выбранное расояние между исследуемой поверхстью воды и твердым электродом;лючают источник тока и после поджиния тлеющего разряда между твердымектродом и поверхностью воды уста"вливают...

Номер патента: 1002923

Опубликовано: 07.03.1983

Авторы: Лапшин, Трохан

МПК: G01N 21/64

Метки: вещества, состава

...1 до 30 град/с.В наших исследованиях было обнаружено, что практически все жидкости,расплавы (кроме металлических) и растворы обладают свойством давать свечение при быстром охлаждении и замерзании, Жидкости, которые не обладаюттаким свойством, будучи взяты в чистом виде, приобретают его при введении люмогенных примесей, Например,чистый бензин не дает свечения приглубоком охлаждении в жидком азоте,но приобретает свойство светиться,если в него ввести от 0,001 до 103примесей других органических веществ,ч 55например аниэола, уксуснои кислотыи др. Слабое свечение чистой водыусиливается примесями органических инеорганических веществ,бСущественно, что характер спонтанного свечения зависит от природы анализируемой жидкости и от наличия и...

Номер патента: 994333

Опубликовано: 07.02.1983

Авторы: Забелин, Трохан

МПК: B63B 21/52

Метки: буй, глубоководный

...3 происходит расчековка пружинных клапанов 15, при этом чека 16,связанная гибкой связью 17 с грузом3, освобождает штоки 9 клапанов, которые перекрывают отверстия В в нижнем и верхнем. отсеках.11,Давление воды, поступившеи в отсекм3511, и давление газа в камере 12 в точности соответствуют гидростатическому давлению среды на глубине отделения груза,Шток 9 с уплотняющим элементом висходном положении прижат к седлу отверстия А верхней емкости 5 и отверстия Б нижней емкости 6 пружиной 10,Давление балласта в емкостях поддер 45живзется равным наружному при помощи упругих диафрагм 7.После отделения груза 3 глубоководный буй имеет нейтральную плавучесть, те. его плотность равна плотности среды на заданной глубине. Но 50поскольку в любом...

Номер патента: 988647

Опубликовано: 15.01.1983

Авторы: Забелин, Трохан

МПК: B63B 21/52

Метки: буй

...образом, что все грузы 11, расположенные выше фиксатора 10, оказываются надежно зафиксированными последним. При этом Фиксатор 10 сопряга"ется с цилиндрической поверхностьюА кулачка 8. 25По достижении расчетной глубиныпогружным устройством кулачок 8 освобождает Фиксатор 9, который под весом нижнего груза 11 смещается к оси 1устройства, освобождая нижний груз 11, ЗОПосле отделения нижнего груза отбуя последний, обретая положительнуюплавучесть, начинает всплытие с постоянной установившейся скоростью. Помере уменьшения глубины уменьшаетсясила гидростатичвского давления напоршень 7, который под действием пружины 5 начинает смещаться вниз. Приэтом движении своей нижней конической поверхностью кулачок 8 смещаетФиксатор 9 наружу от оси...

Номер патента: 957323

Опубликовано: 07.09.1982

Авторы: Кособродова, Некрасов, Трохан

МПК: H01L 41/08

Метки: деформаций, изгибных, пьезоэлектрический, сигнал, электрический

...3, имеющие различную по направлению поляризацию (направление векторов поляризации показано стрелками), два электрода 4 секции 1 также, как электроды 5 секции 2, могут быть соединены между собой.Преобразователь изгибных деформаций работает следующим образом,Под действием изгибной механической нагрузки происходит деформация пьезокерамической пластины, причем верхние волокна растягиваются, а нижние сжимаются, а так как секции 2 и 3 поляризованы в разные стороны на электродах 4 генерируется заряд одного знака, а на электродах 5 другого. Соединяя электроды как показано на фиг. 1, можно зарегистрировать электрический сигнал, пропорциональный действующей изгибной деформации.Деление электродов на два симметричных и равных по площади производят...

Номер патента: 953549

Опубликовано: 23.08.1982

Авторы: Борисенко, Стефанов, Трохан, Чистосердов

МПК: G01N 29/00

Метки: звукопоглощения, коэффициента

...1, второй15 вход " к второму выходу генератора 6 качающейся частоты, а второй выход " к входу регистратора 1 О.Устройство работает следующим об" разом 20При положении Ц контактов комму. татора 4 и подаче сигналов с генератора 6 .качающейся частоты индикато" ром 7 частотных характеристик снима-ется характеристика электроакустичес кой системы, состоящей из излучателя 1, приемника 2 звукового давления й усилителя 5 обратной связиВизу" ально эта характеристика фиксируется на регистраторе 10, Этому положению контактов коммутатора 4 соответствуют пики амплитудно", частотной характеристики, описываею зависимостью:К в1-МЦ, КлР Е-ф"З 5где К - коэФфициент усиления усилителя 5 обратной связи;К - передаточная функция излучателя 1 и приемников...

Номер патента: 922541

Опубликовано: 23.04.1982

Авторы: Кузнецов, Сурговито, Трохан, Югов

МПК: G01K 13/02

Метки: датчик, жидкости, потока, пульсаций, температуры

...в виде слоев 4 (например, родневых или медных), образующую термобатарею с внутренними 5 и внешними 6 термоспаями.Внешние спаи термобатареи расположены на клинообразных выступах 7, образованных витками спирали, а внутренние термоспаи находятся в тепловом контакте с оболочкой и кольцеобразным сердечником и предохранены от электрического замыкания изоляци 1 4онным слоем 8. Концы термобатареисоединены с токосъемными проводниками 9 для подключения к измерительному прибору.Дпя улучшения условия обтеканияклинообразным выступам придана криволинейная форма, например параболическая, Основания выступов жестко заделаны в теплоинерционную оболочкудля придания конструкции большейжесткости. С целью устранения влияния проводимости среды на...

Номер патента: 911406

Опубликовано: 07.03.1982

Авторы: Некрасов, Сергеев, Трохан

МПК: G01V 1/16

Метки: вертикальный, сейсмоприемник

...элемент.В верхней части корпуса 1 размещены один магнит 2 и катушка индуктивности 3, Второй магнит 4 обращенныйпротивоположным полюсом к первому, закреплен на инертной массе 5, к торцамкоторой прикреплены своими центральными частями пьезоэлектрические биморфные элементы 6, выполненные ввиде крестовин, Элементы 6 выполненыв виде сборки, состоящей из металлической мембраны 7 в форме кресговины,на которую наклеены пьезокерамические .элементы такой же формы, но меньшейдлины.Биморфные элементы 6 через свободные от пьезоэлектрических элементовконцы мембраны 7 жестко связаны скорпусом, в нижней частифкоторого рас-.полагается разъем 8 и плита 9 с размещенным на ней усилителем. В днищекорпуса предусмотрено резьбовое отверстие 10 дня крепления...

Номер патента: 911231

Опубликовано: 07.03.1982

Авторы: Белогольский, Лесуновская, Трохан

МПК: G01N 15/02

Метки: взвешенных, дисперсного, измерителей, калибровки, состава, частиц

...13, гибкий шланг14 с зажимом 15, нижняя часть которого заполняется водой 1 б. Над каналом 17 (фиг.3) проточной кюветы 3перпендикулярно ее продольной осиустановлены вертикальные перегородки 18, закрытые крышкой 19, огражденные с четырех сторон прозрачными стенками 20. При этом образуются щелевые секции 21 для сбора пузырьков,50 Вытесненную воду сливают из генератора. В сосуд 11 наливают реактив 12 им могут быть слабые растворы кислоты или щелочей). Далее генератор герметично устанавливают под щелью 26 в дне кюветы 3. Наливают баки 1 и 5 дистиллированной водой, после чего заполняют проточную кювету 3 водой, при этом приоткрывают крышку 19. После полного заполнения щелевых секций 21 водой крышку 19 герметично закрывают и устанавливают...

Номер патента: 851240

Опубликовано: 30.07.1981

Авторы: Левцов, Трохан

МПК: G01N 27/02

Метки: измерителя, чувствительный, элек-тропроводности, элемент

...электропроводности жидкости. При протекании пообмотке тороидальной катушки электрического тока в среде также индуцируется электрический ток О. Приэтом в подавляющем большинстве случаев магнитной компонентной электромагнитного поля можно пренебречь.10 Элемент работает следующим образом,Индуцированный в среде электричес-.кий ток 10 создает вдоль трубок тока(показаны на чертеже стрелками) па 15 дение напряжения, которое измеряю 1с помощью приемных электродов. Измеренное падение напряжения пропорционально удельному сопротивлениюисследуемой среды 1 величина обратная20 УЭ) при условии, что ток через отверстие катушки мало зависит (в идеальном случае совсем должен не,зависеть) от УЗ среды. Такой режимизмерения полностью аналогичен...

Номер патента: 842678

Опубликовано: 30.06.1981

Авторы: Некрасов, Сергеев, Трохан

МПК: G01V 1/16

Метки: сейсмоприемник

...изменяющих свои параметры в зависимости от величины пронизывающего их магнитного потока, который в предлагаемом устройстве максимален вблизи радиальных выступов магнитопроводов 5 и 6, Для обеспечения линейности выходного сигнала и большого динамического диапазона по амплитудам входных воздействий необкодимо, чтобы расстояние межцу мв.гнитопровоцами 5 и 6 отличалось от расстояния между рядами 1 магниторезисторов 9 йа величину вертикального размера магнитореэистора, т.е. чтобы в исходном состоянии магнитные потоки пронизывали половину плошади магнитореэисторов, Под действием вибраций изменяются положения иегнитопроводов относительно магниточувствительных элементов а, слецоветельИо, магнитные потоки, проходящие через 78 фник, что...

Номер патента: 834404

Опубликовано: 30.05.1981

Авторы: Барихин, Виноградов, Мыскин, Собисевич, Трохан

МПК: G01H 1/04

Метки: вибродатчик, трехкомпонентный

...подвеса представляют собойшпильки,На фиг, 1 изображен датчик, упругий поднес которого выполнен в видеструн;на фиг. 2 - то же, упругий подвес выполнен в виде шпилек,Трехкомпонентный вибродатчик содержит корпус 1, кубический инерционный элемент 2, пьезоэлементы 3-6, уп834404 формула изобретения 3ругий подвес, выполненный в виде струн 7 (фиг. 1) или в виде шпилек 8 (фиг, 2) Упругий подвес закреплен на пьезоэлементах 3-6 перпендикулярно их плоскостям (см. Фиг. 1). Пьезоэлементы 3-6 закреплены на корпусе 1, а,другие концы струн 7 или шпилек 8 на инерционном элементе 2.Вибродатчик работает следующим образом.При движении инерционной массы вдоль оси У деформируются пьезоэлементы 4 и 5, при этом на них возникают потенциалы ь...

Номер патента: 672993

Опубликовано: 23.05.1981

Авторы: Батов, Белогольский, Горев, Кузнецов, Саморукова, Стефанов, Трохан

МПК: G01P 5/18

Метки: характеристикпотоков

...фотойриеЯникамй 7 сайовлейнймийайтй"пу- . ключеныко"входам третьей схемы 32чков, отраженных от крестообразных диафрагм, расположенных под углом 45 д кпучкам лазера.и снабженйых зеркальноотражающими крестообразными полосками,1; "=Жйрййа которых сдвиг относительно основного креста диафрагмы равен половинедлийы волны ультразвука, а в фазоразностной измерительной схеме комплектыфильтров соединены с фазометрами черездополнительно введенные схемй вычитания,входы которых подключены к фильтрам оди иаковых частот, а выходы фильтров" сое, динены с блоком автоподстройки лазераи фЭУ,На фиг. 1 представлена схема предлагаемого устройства; на фйг. 2 - дано сечение А-А на фиг, 1; на фиг. 3 - изображен вид Б на фиг. 1., Устройство содержит генератор...

Номер патента: 763748

Опубликовано: 15.09.1980

Авторы: Белогольский, Кузнецов, Саморукова, Трохан

МПК: G01N 21/30

Метки: влажности

...влажности, лийзы 4, фокусирующей пучки на модулятор 5, и передающей линзы 6, фокусирующей пучки излучения в исследуемой среде 2, и приемнуючасть, включающую в себя приемный объектив 7, светоделитель 8, матовый светофильтр9, пропускающий излучение, не поглощаемое средой, матовый светофильтр О, пропускающий излучение, частично поглощаемое средой, два фотопреобразователя 11,12 измерительный блок 3, входы которогоподключены к фотопреобразователям 11,2,а выходы к регистрирующему устройству 14.Устройство работает следующим образом,Два несовпадающих пучка излучения,первый от источника 1 непосредственно, адругой от вогнутого зеркала 3, установленного под углом, испущенный также источником 1, линзой 4 направляются на модулятОр 5, который...

Номер патента: 739448

Опубликовано: 05.06.1980

Авторы: Белогольский, Кузнецов, Саморукова, Трохан

МПК: G01S 9/62

Метки: водной, волнистости, поверхности

...одним из входов синхронного детектора 11, генератор опорного напряжения 12, один выход которого подсоединен ко входу делителя частоты 13, подсоединенного к модулятору 6, а другой выход -к вто рому входу синхронного детектора 11, пересчетное устройство 14, вход которого подключен к, выходу синхронного детектора 11, а выход - к регистрирующему устройству 15: 25 Устройство работает следующим об.разом,, Излучение ОКГ 1 видимого диапазона и излучение ОКГ 2 инфракрасногодиапазона, совмещенные оптической системой 3, посылаются на объект исследования - водную поверхность, где образуется паромя подушка около водной. поверхности за счет нагревания ее излучением инфракрасна о диапазона, Йзлучение видимого диапазона рассеиваетсядиффузно на паровой...

Номер патента: 651249

Опубликовано: 05.03.1979

Авторы: Кузнецов, Трохан

МПК: G01P 3/36

Метки: газа, жидкостей, потоков, скорости, характеристик

...мультиплицированное через угол (комбинацию щелей). Угол выбирают иэ требованийнеобходимого пространственного осреднения вращательного движения. Причемпосле оптического фильтра располагают фотоприемник, который регистрируетимпульсы светового потока, прощедшего через фильтр. При этом угловаяскорость равна известному угловомурасстоянию между щелями, деленномуна время между импульсами фототокв. 35 Для расчета компонент градиента скорости необходимо регистрировать абсолютное значение углов, при которых скорость измерена, и по известным уравнениям рассчитать значение градиента. 55На фиг, 2 изображена схема устройства для измерения угловой скорости вращения вытянуто-сплюснутых частиц в потоке жидкости или газа. Устройство содержит лазер 1,...

Номер патента: 597936

Опубликовано: 15.03.1978

Авторы: Горбатов, Лесуновский, Мещеряков, Розенберг, Рудашевский, Трохан, Холкин, Чечин

МПК: G01M 7/00

Метки: бегущей, воздействие, волны, жидкости, испытания, плоской, стенд

...установленным цилиндром 1 и поршнями2 и 3, подвешенными у его торцов, заполненные той же жидкостью гидрокомпенсирующие камеры 4 и 5, жестко и герметичносоединенные с торцами цилиндра 1, вибратор6, жестко скрепленный с гидрокомпенсирующей камерой 4 тягами 7,. и размещеннуюв рабочей камере тяги 8 для установкииспытуемого иэделйя (на чертеже не показан),Поршень 2 с центральным штоком 9и поршень 3 с центральным штоком 10 и пе- З 0риферийными штоками 11 подвешены припомощи гибких тяг 12 и 13 и мембран 14и 15. При этом регуляторы 16 и 17, к которым прикреплены гибкие тяги 12 и 13,35позволяют производить смещение поршней2 и 3 по вертикали и их осевую юстировку,а шток 9 соединен с подвижным столом 18вибрагора 6, В стенках...

Номер патента: 580507

Опубликовано: 15.11.1977

Авторы: Стефанов, Трохан, Трубецкая, Хохуля

МПК: G01P 5/24

Метки: газообразных, жидких, скорости, сред

...6).Устройство работает следующим образом.Генератор 1 выдает импульсы с высокой несущей частотой, которые преобразуются электроакустическим преобразователем 2 в ультразвуковые импульсы. За . счет нелинейного взаимодействия ультразвука со средой происходят поглощение ультразвуковой энергии и, как следствие этого, нагрев среды. Частота и амплитуда импульсов выбираются достаточными для обеспечения необходимого нагрева среды в объеме, занимаемом ультразвуковым лучом. В среде образуется тепловой шнур, который сносится потоком среды со скоростью Р и через время 1./Р проходит через ультразвуковую волну измерителя скорости звука. Измеритель скорости звука представляет собой усилитель 5 с электроакустической обратной связью, у которой...

Номер патента: 564602

Опубликовано: 05.07.1977

Авторы: Стефанов, Трохан, Трубецкая, Хохуля

МПК: G01F 1/66, G01P 5/24

Метки: потока, скорости, среды

...к сами как и потока. Та ковой вопновозмущения е приво абегающ лной с одноврети ультразвука, которой опреде- .оответствуюеннь дятся вне потока, то овышавтся. атчики альному значению рость ультразвука ость и.змерен яют ск(22) Заявлено 12,03.76 (21) Известны способы измерения сксрости потока среды с помошью ультразвуковых колебаний, направляемых по потоку или против него. Однако эти способы не применимы при измерениях в,турбулентнь потоках 1).Яаибопее близким по технической с ности к изобретению является способ рения скорости потока среды, заключаю ся в создании тепловых меток, по сносу которых определяют скорость потока 2Недостатком способа является неточность измерений, обусловленная тем, что датчики с нагревательным элементом, и и...

Номер патента: 564601

Опубликовано: 05.07.1977

Авторы: Стефанов, Трохан, Хохуля

МПК: G01F 1/66, G01P 5/24

Метки: измеритель, потока, скорости, среды, ультразвуковой

...является ультразвуковой измеритель скорости потока среды, содер жаший установленные друг против друга источник и приемник ультразвука, усиля тель электрических колебаний и регистрирующее устройство 21, В этом измерителе излучатель и приемник находятся в потоке среды, искажают его, вследствие чего искажа ется измеряемый параметр и уменьшается точность измерений.Целью изобретения является повышение точности измеренийПоставленнаячто предложонныгока дополнитель р модулятор, частотный дискриминатор и синхронный детектор. Выход амплитудного модулятора подключен к усилителю н одномуиз входов синхронного детектора, к другомувходу которого подключен выход частотногодискриминатора. Последний соединен входомс пенью между усилителем н.,...

Номер патента: 540215

Опубликовано: 25.12.1976

Авторы: Стефанов, Трохан, Хохуля

МПК: G01F 1/66, G01P 5/24

Метки: измеритель, потока, скорости

...поданное в одну из его диагоналей, равно нулю в другой диагонали.Преобразователь 1 служит одним из четырех плеч мостовой схемы 5, к одной из диагоналей которой подключен выход усилителя 3, при этом преобразователь является частью нагрузки усилителя и под воздействием подведенного от усилителя электрического сигнала излучает в среду акустический сигнал, который принимает преобразователь 2.Преобразователь 2, в свою очередь, служит одним из четырех плеч однотипной мостовой схемы 6. Под воздействием принятого акустического сигнала на преобразователе 2 возникает напряжение, часть которого появляется в диагонали мостовой схемы 6, к которой подключен вход усилителя 3, в результате чего в цепи возникают автоколебания с направлением...
