Сигнализатор температуры

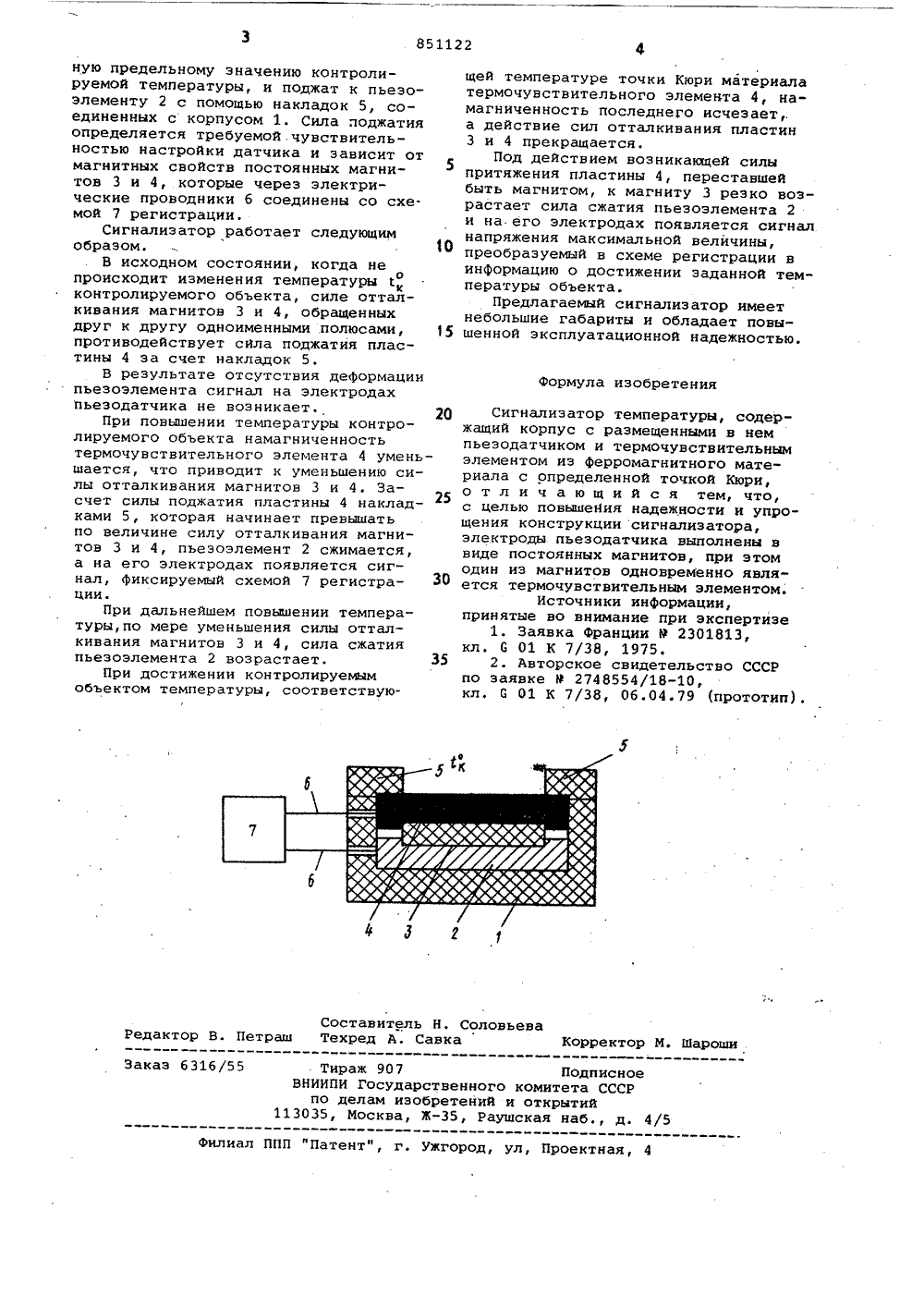

Сафа Советских Социалистичвских РвслубликОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ нн 851122(22) Заявлено 0211.79 (21)283555 б/18-10с присоединением заявкм йо(51)М, КлЗ С 01 К 7/38 Государственный комитет СССР но делам изобретений я открытий(54) СИРНАЛИЗАТОР ТЕМПЕРАТУРЫ Недостатками указанного сигнализатора являются пониженнаяэксплуатационная надежность при многоразовомиспользовании, необходимость ручнойустановки (взвода) термочувствительного элемента перед каждым замером,сложность конструкции кз-за наличиянескльких отдельных узлов, несовмещенных вместе,Цель изобретения - повышение надежности и упрощение конструкциисигнализатора.Поставленная цель достигается тем,что электроды пьезодатчика выполненыв виде постоянных магнитов, при этомодин из магнитов одновременно является термочувствительным элементом;На чертеже показан предлагаемыйсигнализатор температуры.Сигнализатор содержит корпус 1 издиамагнитного материала, установленный в основании корпуса пьезодатчикв виде пьезоэлемента 2 с контактнымипластинами; играющими роль электродов 3 и 4, выполненных в виде постоянных магнитов, обращенных другк другу одноименными полюсами.Электрод 4 изготовлен из намагниченного ферромагнитного материала,имеющего температуру точки Кюри рав" Изобретение относится к измерении и контролю температуры и может быть использовано для сигнализации о достижении объектом заданной температуры в целях предупреждений аварий,5 пожара, аномальных режимов в эксплуатации.Известен сигнализатор температуры, работа которого основана на изменении магнитных свойств подвижного тер-,10 мочувствительного элемента при нагреве до температур, соответствующих его точке Кюри Ц.Индикация достижения объектом заданной температуры осуществляется 15 визуально, что снижает точность и надежность измерений.Наиболее близким к предлагаемому по технической сущности и достигаемому результату является сигнализа тор температуры, содержащий корпус с размещенными в нем пьезодатчиком и термочувствительным элементом иэ ферромагнитного материала с определенной точкой Кюри. При достижении температуры точки Кюри материала термочувствительного элемента на электродах пьезодатчика появляется сигнал, фиксируемый схемой регистрации 23851122 Формула изобретения Составитель Н. СоловТехред А, Савка Редактор В. П Заказ 6316/55 т Тираж 907 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/ нлиал ППП "Патент", г. Ужгород, ул, Проектная,ную предельному значению контролируемой температуры, и поджат к пьезоэлементу 2 с помощью накладок 5, соединенных с корпусом 1. Сила поджатия определяется требуемой.чувствительностью настройки датчика и зависит от магнитных свойств постоянных магнитов 3 и 4, которые через электрические проводники б соединены со схемой 7 регистрации.Сигнализатор работает следующим образом. 0В исходном состоянии, когда не происходит изменения температуры с контролируемого объекта, силе отталкивания магнитов 3 и 4, обращенных друг к другу одноименными .полюсами, 15 противодействует сила поджатия пластины 4 за счет накладок 5.В результате отсутствия деформации пьезоэлемента сигнал на электродах пьезодатчика не возникает. 20При повышении температуры контролируемого объекта намагниченность термочувствительного элемента 4 уменьшается, что приводит к уменьшению силы отталкивания магнитов 3 и 4. Засчет силы поджатия пластины 4 наклад 25 ками 5, которая начинает превышать по величине силу отталкивания магнитов 3 и 4, пьезоэлемент 2 сжимается, а на его электродах появляется сигнал, фиксируемый схемой 7 регистра- ЗО ции.При дальнейшем повышении температуры,по мере уменьшения силы отталкивания магнитов 3 и 4, сила сжатия пьезоэлемента 2 возрастает. 35При достижении контролируемым объектом температуры, соответствующей температуре точки Кюри материала термочувствительного элемента 4, намагниченность последнего исчезает,. а действие сил отталкивания пластин 3 и 4 прекращается.Под действием возникающей силы притяжения пластины 4, переставшей быть магнитом, к магниту 3 резко возрастает сила сжатия пьезоэлемента 2 и на его электродах появляется сигнал напряжения максимальной величины, преобразуемый в схеме регистрации в информацию о достижении заданной температуры объекта.Предлагаемый сигнализатор имеет небольшие габариты и обладает повышенной эксплуатационной надежностью. Сигнализатор температуры, содержащий корпус с размещенными в немпьезодатчиком и термочувствительнымэлементом из ферромагнитного материала с определенной точкой Кюри,о т л и ч а ю щ и й с я тем, что,с целью повышения надежности и упрощения конструкции сигнализатора,электроды пьезодатчика выполнены ввиде постоянных магнитов, при этомодин из магнитов одновременно является термочувствительным элементом.Источники информации,принятые во внимание при экспертизе1. Заявка Франции Р 2301813,кл. 6 01 К 7/38, 1975.2. Авторское свидетельство СССРпо заявке Р 2748554/18-10,кл. С 01 К 7/38, 06.04.79 (прототип),ва Корректор М. Шароши
