Сигнализатор температуры

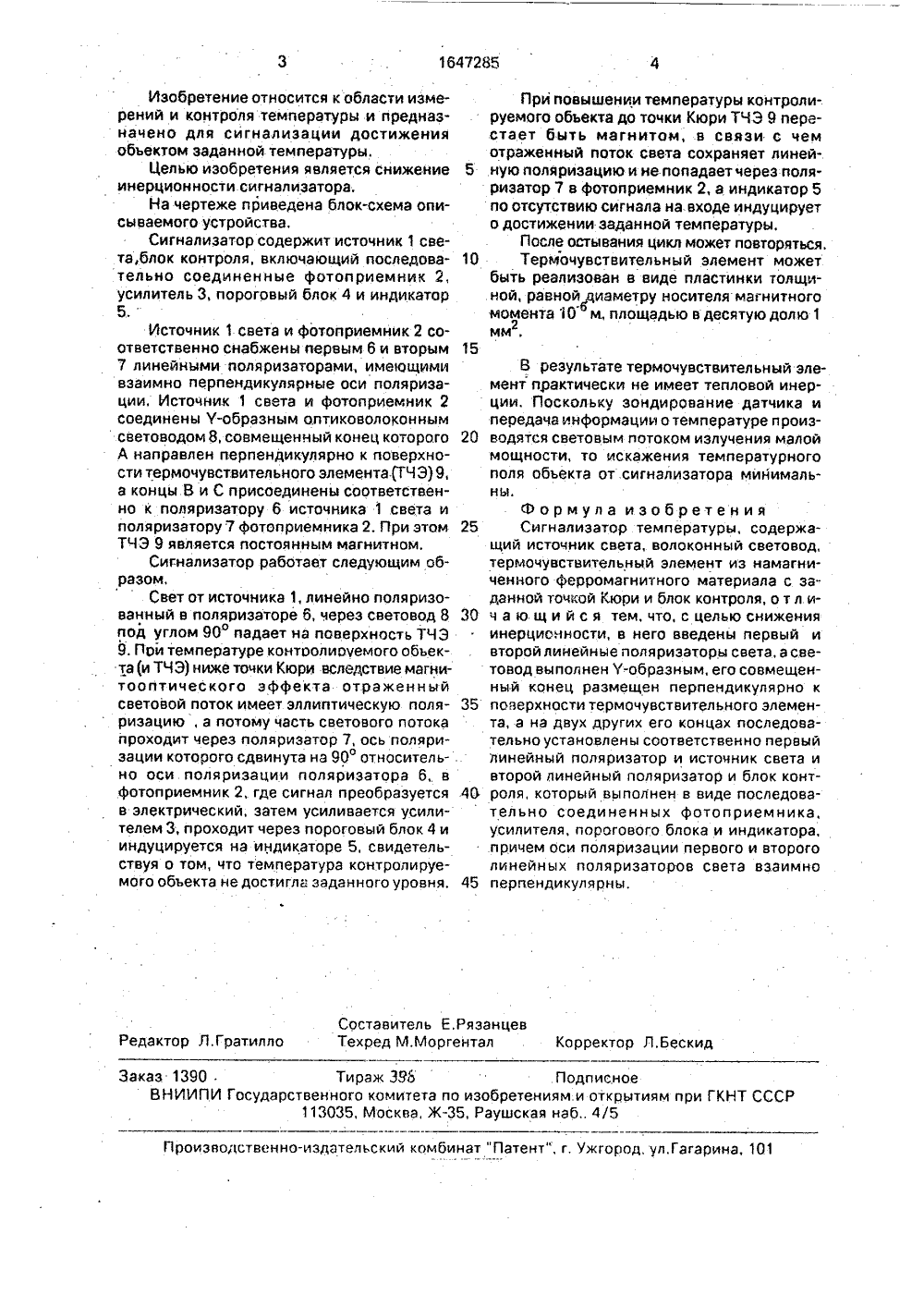

(9) Ы 5 О 01 К ПО И Ос ГОСУДАРСТВЕННЫЙ КОМИТЕТПО изОБРетениям и ОткРытияПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(54) СИГНАЛИЗАТОР ТЕМПЕРАТУРЫ (57) Изобретение относится к области измерения и контроля температуры и предназначено для сигйализации достижения объектом заданной температуры. Целью изобретения является снижение инерционности сигнализатора. Источник 1 света, фо 1647285 А 1 топриемник 2, снабженные линейными поляризаторами 6 и 7 со взаимно перпендикулярными плоскостями поляризации, установлены на концах У-образного оптико- волоконного световода 8, совмещенный конец которого расположен перпендикулярно к поверхности термочувствительного зле мента 9, изготовленного из намагниченного ферромагнитного материала с заданной точкой Кюри. При достижении температуры точки Кюри намагниченность термочувствительного элемента 9 пропадает. Это приводит к изменению характера отражения от него поляризованного света, регистрируемого схемой контроля. 1 ил.1647285 Составитель Е,РязанцевРедактор Л.Гратилло Техред М.Моргентал Корректор Л,Бескид Заказ 1390 Тираж 3% Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035,Москва,Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101 Изобретение относится к области измерений и контроля температуры и предназначено для сигнализации достижения объектом заданной температуры.Целью изобретения является снижение инерционности сигнализатора,На чертеже приведена блок-схема описываемого устройства,Сигнализатор содержит источник 1 света,блок контроля, включающий последовательно соединенные фотоприемник 2, усилитель 3, пороговый блок 4 и индикатор 5.Источник 1 света и фотоприемник 2 соответственно снабжены первым 6 и вторым 7 линейными поляризаторами, имеющими взаимно перпендикулярные оси поляризации. Источник 1 света и фотоприемник 2 соединены У-образным оптиковолоконным световодом 8, совмещенный конец которого А направлен перпендикулярно к поверхности термочувствительного элемента.ТЧ Э) 9, а концы В и С присоединены соответственно к поляризатору 6 источника 1 света и поляризатору 7 фотоприемника 2. При этом ТЧЭ 9 является постоянным магнитном,Сигнализатор работает следующим образом,Свет от источника 1, линейно поляризованный в поляризаторе б, через световод 8 под углом 90 падает на поверхность ТЧЭ 9. Пои температуре контоолиоуемого обьекта(и ТЧЭ) ниже точки Кюри вследствие магнитооптического эффекта отраженный световой поток имеет эллиптическую поляризацию, а потому часть светового потока проходит через поляризатор 7, ось поляризации которого сдвинута на 90 относительно оси поляризации поляризатора 6,. в фотоприемник 2, где сигнал преобразуется в электрический, затем усиливается усилителем 3, проходит через пороговый блок 4 и индуцируется на индикаторе 5, свидетельствуя о том, что температура контролируемого объекта не достигла заданного уровня,При повышении температуры контролируемого объекта до точки Кюри ТЧЭ 9 перестает быть магнитом, в связи с чем отраженный поток света сохраняет линей ную поляризацию и не попадает через поляризатор 7 в фотоприемник 2, а индикатор 5 по отсутствию сигнала на, входе индуцирует о достижении заданной температуры.После остывания цикл может повторяться.10 Термочувствительный элемент можетбыть реализован в аиде пластинки толщиной, равной диаметру носителя магнитного момента 1 О м, площадью в десятую долю 1 мм15 В результате термочувствительный элемент практически не имеет тепловой инерции. Поскольку зондирование датчика и пеоедача информации отемпературе произ водятся световым потоком излучения малоймощности, то искажения температурного поля объекта от сигнализатора минимальны.Формула изобретения 25 Сигнализатор температуры, содержащий источник света, волоконный световод, термочувствительный элемент из намагниченного ферромагнитного материала с заданной точкой Кюри и блок контроля, о т л и ч а ю щи й с я тем, что, с целью сниженияинерционности, в него введены первый и второй линейные поляризаторы света, а световод выполнен У-образным, его совмещенный конец размещен перпендикулярно к 35 поверхности термочувствительного элемента, а на двух других его концах последовательно установлены соответственно первый линейный поляризатор и источник света и второй линейный поляризатор и блок конт роля, который выполнен в виде последовательно соединенных фотоприемника, усилителя, порогового блока и индикатора, причем оси поляризации первого и второго линейных поляризаторов света взаимно 45 перпендикулярны.
