Валявичюс

Способ изготовления шкалы

Загрузка...

Номер патента: 1665232

Опубликовано: 23.07.1991

Авторы: Валявичюс, Микуцкис, Рукавичюс, Скучас

МПК: G01D 13/12

Метки: шкалы

...- пости нанесения меток наусловиях воздействия случ На чертеже представле ойства, реализующего и п особ. Основу 1 шкалы, покрытую све ительным материалом крепят к оснгенерации и последующую запись меток. При этом заготовку шкалы связывают с подвижным звеном, подвижное звено колебательной системы связывают с образцовой шкалой путем подсчета опорных меток. во времени, определяют функцию изменения скорости подвижного звена во времени и на основе этой функции генерируют образ временной последовательности меток. Далее, согласно сгенерированному образу, наносят метки на заготовку. Перед нанесением каждой метки измеряют фактическое ускорение движения подвижного звена с заготовкой шкалы и сравнивают с расчетным значением ускорения в...

Устройство для счета импульсов

Загрузка...

Номер патента: 1629987

Опубликовано: 23.02.1991

Авторы: Валявичюс, Лукошявичюс, Микуцкис, Мяджяушис

МПК: H03K 21/38

Метки: импульсов, счета

...разряде слова содержится информация о знаке, которая поступает на второй вход 15 блока 6 знака. Информация с информационного входа 16 устройства поступает на информационные входы 0 счетных декад 47-53 и на входы коммутатора 55,. После этого на первый записывающий вход 18 устройства подается записывающий перепад через инвер тор, поступающий на записывающие входы С счетных декад 51-53, Параллельно записывающий перепад прступает на управляющий вход коммутатора 55 и подключает входы последнего к информационным входам П счетной декады. Записывающий перепад с первого записывающего входа 18 устройства также поступает на второй вход блока 5 записи на четвертый вход блока 6 знака. С четвертого входа блока 6 знака инвертированный записывающий...

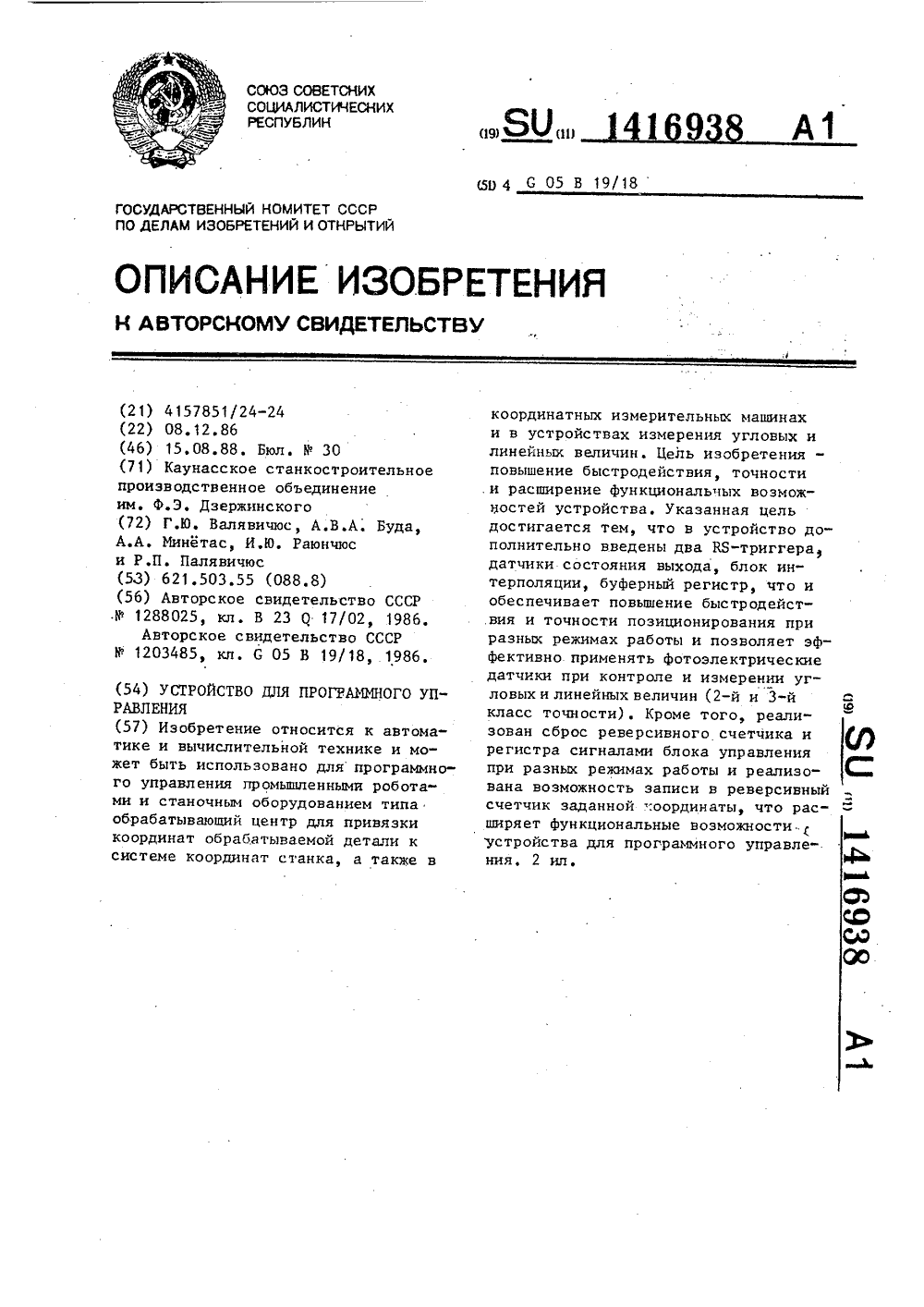

Устройство для программного управления

Загрузка...

Номер патента: 1416938

Опубликовано: 15.08.1988

Авторы: Буда, Валявичюс, Минетас, Палявичюс, Раюнчюс

МПК: G05B 19/18

Метки: программного

...7 сбрасывается к нулю через открытый элемент И 14. Тем же сигналом триггер 22 устанавливается в состояние "1" и информирует блок 1 программ что установка абсолютного начала координат произведена.В режиме Измерение" позиционирование устройства до момента получе 1416938ния сигнала контактного датчика 25 производится следующим образом.Датчик состояния выхода через выход 11 устанавливается в состояние "1", открывая тем самым элемент И 15. Через сигнальный выход 17 триггер 16 опрокидывается, и на его инверсном выходе Я устанавливается "1", дебло - кируя привод 3. Через сигнальный вы ход 21 сбрасывается триггер 22, и с его прямого выхода Я на сигнальном входе 23 появляется:"0", На сигнальном выходе 20 устанавливается "1", датчик 12...

Делительное устройство

Загрузка...

Номер патента: 1288025

Опубликовано: 07.02.1987

Авторы: Буда, Валявичюс, Дзенкаускас, Лазенас, Минетас, Палявичюс

МПК: B23Q 16/02

Метки: делительное

...2 зубчатый венец 3 выходит из зацепления с зубчатым венцом 4.Для обеспечения ввода данных в УВМ 29 от делительного устройства на общую шину выставляется адрес, который дешифратор 30 управляющих сигналов дешифрирует. После получения сигнала синхронизации К.СИА.Н, выдается сигнал К,ВВОД.Н который инвертируется в элементе ИЛИ - НЕ 62 и поступает на выход считывания дешифратора 30 управляющих сигналов, и да 12880255 10 лее - на входы элементов И - НЕ 35 - 37, разрешая передачу состояния датчиков 38 - 40 на общую шину 28 УВМ 29. При переключении датчика 40 поднятого положения планшайбы через элемент И - НЕ 37 поступает сигнал на общую шину 28 УВМ 29 и определяется поднятое состояние план- шайбы 2. После этого через определенные промежутки...

Индуктивный датчик перемещений

Загрузка...

Номер патента: 1231386

Опубликовано: 15.05.1986

Авторы: Буда, Валявичюс, Микуцкис, Палявичюс

МПК: G01B 7/00

Метки: датчик, индуктивный, перемещений

...сигнала,Таким образом , компенсируется фазовое рассогласование этих сиг - 40 налов на входе фазочувствительного детектора 1 1. 45 50 55 1 12Изобретение относится к измерительной технике и может быть использовано для измерения линейных перемещений объектов.Цель изобретения - повышение быстродействия и точности измерений,На чертеже представлена структурная схема датчика.Обмотки , и 2 индуктивного датчика 3 соединены последовательно, сопряжены с якорем 4 и подключены параллельно к Фазосдвигающей КС-цепочке, выполненной в виде фотореэистора5 оптонары и емкости 6, и вторичнойобмотке 7 выходного трансформатора8 генератора 9 переменного напряжения.Общая точка обмоток 1 и 2 черезусилитель 10 переменного напряженияподсоединена к...
