Датчик перемещения в сигнализаторе давления

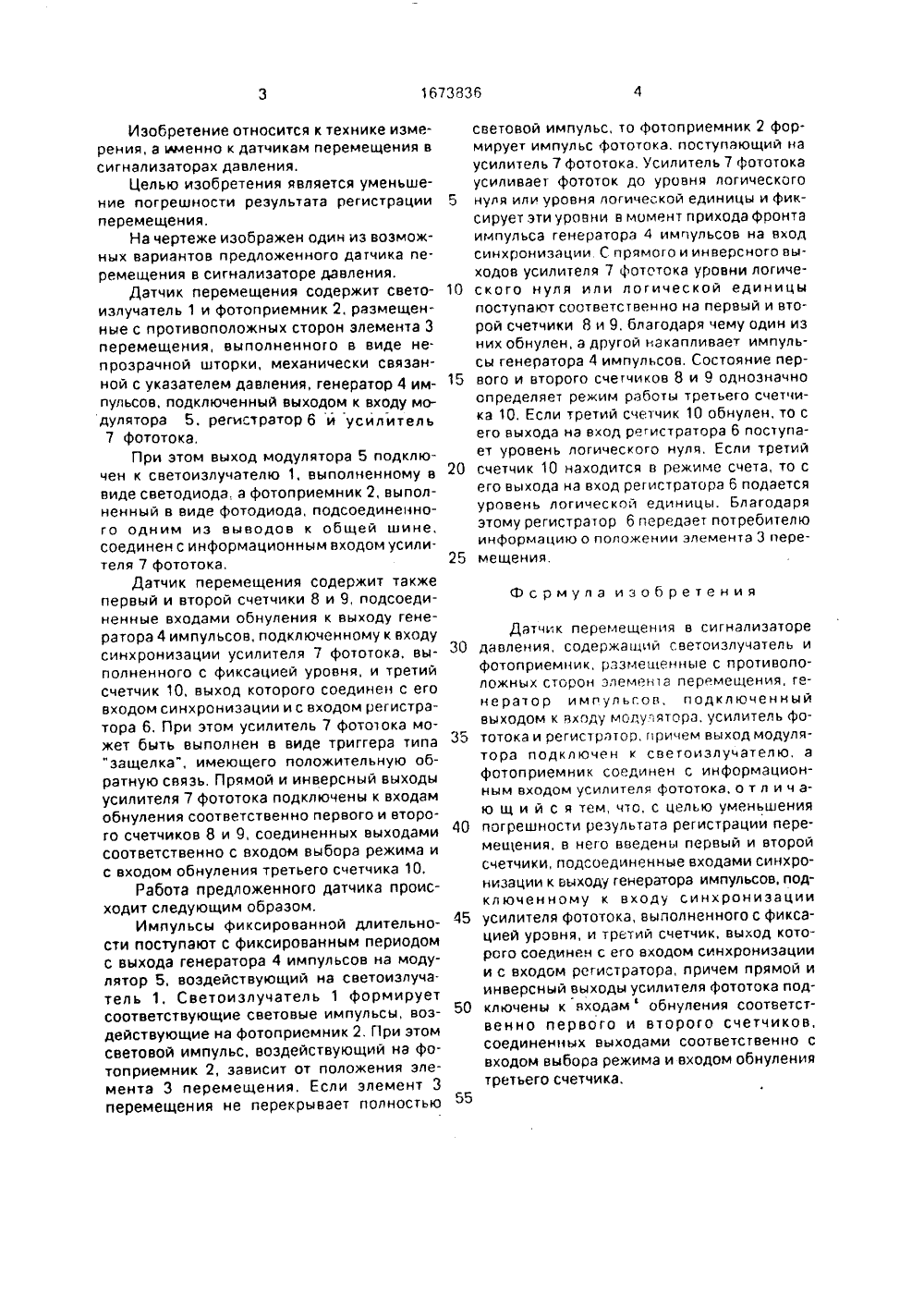

(51)5 6 01 0 5 Л 6 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 00 Од(71) Томский манометровый завод(56) Авторское свидетельство СССР М 1255860, кл, О 01 О 5/26, 1985.Носов Ю,Р. и др, Оптроны и их применение, М.: Радио и связь, 1981, с.239 (54) ДАТЧИК ПЕРЕМЕЩЕНИЯ В г;:ИГНАЛИЗАТОРЕ ДАВЛЕНИЯ(57) Изобретение относится к техни.е измерения и может найти применение в датчиках перемещения для сигналиэатора давления. Ы 2 1673836 А 1 Цель изобретения - уменьшение погрешности результата регистрации перемещения. В датчике перемещения импульсы с генератсра 4 импульсов поступают на модулятор 5, возбуждают светоизлучатель 1, который вырабатывает соответствующие световые импульсы, воздействующие на фотоприемник 2. Если элемент 3 перемещения не перекрывает полностью световые импульсы, то фотоприемник 2 вырабатывает импульсы фототока, которые через усилитель 7 фото- тока воздействуют на счетчики 8 и 9. Состояние счетчиков 8 и 9 определяет режим работы счетчика 10, отображаемый регистратором 6. 1 ил,5 10 15 20 25 30 35 40 45 50 55 Изобретение относится к технике измерения, а именно к датчикам перемещения всигнализаторах давления.Целью изобретения является уменьшение погрешности результата регистрацииперемещения,На чертеже изображен один из возможных вариантов предложенного датчика перемещения в сигнализаторе давления.Датчик перемещения содержит светоизлучатель 1 и фотоприемник 2, размещенные с противоположных сторон элемента 3перемещения, выполненного в виде не.прозрачной шторки, механически связанной с указателем давления, генератор 4 импульсов, подключенный выходом к входу модулятора 5, регистратор б и усилитель7 фототока,При этом выход модулятора 5 подключен к светоизлучателю 1, выполненному ввиде светодиода. а фотоприемник 2, выполненный в виде фотодиода, подсоединенного одним из выводов к общей шине,соединен с информационным входом усилителя 7 фототока,Датчик перемещения содержит такжепервый и второй счетчики 8 и 9, подсоединенные входами обнуления к выходу генератора 4 импульсов, подключенному к входусинхронизации усилителя 7 фототока, выполненного с фиксацией уровня, и третийсчетчик 1 О, выход которого соединен с еговходом синхронизации и с входом регистратора 6. При этом усилитель 7 фототока может быть выполнен в виде триггера типа"защелка", имеющего положительную обратную связь, Прямой и инверсный выходыусилителя 7 фототока подключены к входамобнуления соответственно первого и второго счетчиков 8 и 9, соединенных выходамисоответственно с входом выбора режима ис входом обнуления третьего счетчика 10.Работа предложенного датчика происходит следующим образом.Импульсы фиксированной длительности поступают с фиксированным периодомс выхода генератора 4 импульсов на модулятор 5, воздействующий на светоизлучатель 1, Светоизлучатель 1 формируетсоответствующие световые импульсы, воздействующие на фотоприемник 2. При этомсветовой импульс, воздействующий на фотоприемник 2, зависит от положения элемента 3 перемещения. Если элемент 3перемещения не перекрывает полностью световой импульс, то фотоприемник 2 формирует импульс фототока, поступающий на усилитель 7 фототока, Усилитель 7 фототока усиливает фототок до уровня логического нуля или уровня логической единицы и фиксирует эти уровни в момент прихода фронта импульса генератора 4 импульсов на вход синхронизации С прямого и инверсного выходов усилителя 7 фотстока уровни логического нуля или логической единицы поступают соответственно на первый и второй счетчики 8 и 9, благодаря чему один из них обнулен, а другой накапливает импульсы генератора 4 импульсов. Состояние первого и второго счетчиков 8 и 9 однозначно определяет режим работы третьего счетчика 10. Если третий счетчик 10 обнулен, то с его выхода на вход регистратора б поступает уровень логического нуля, Если третий счетчик 10 находится в режиме счета, то с его выхода на вход регистратора б подается уровень логической единицы. Благодаря этому регистратор б передает потребителю информацию о положении элемента 3 перемещения,Фсрмулэ изобретения Датчик перемещения в сигнализаторе давления, содержащий светоизлучатель и фотоприемник, рззмешенные с противоположных сторон злемен 1 а перемещения, генератор импульсое, подключенный выходом к входу модулятора. усилитель фототока и регис 1 ратор, причем выход модулятора подключен к светоизлучателю, а фотоприемник соединен с информационным входом усилителя фототока, о т л и ч аю щ и й с я тем, что, с целью уменьшения погрешности результата регистрации перемещения, в него введены первый и второй счетчики, подсоединенные входами синхронизации к выходу генератора импульсов, подключенному к входу синхронизации усилителя фототока, выполненного с фиксацией уровня, и третий счетчик, выход которого соединен с его входом синхронизации и с входом регистратора, причем прямой и инверсный выходы усилителя фототока подключены к входамобнуления соответственно первого и второго счетчиков, соединенных выходами соответственно с входом выбора режима и входом обнуления третьего счетчика.
