G01D 1/10 — замеряющие разностные значения величин

Номер патента: 5934

Опубликовано: 31.07.1928

Автор: Гюлсс

МПК: G01D 1/10, G01R 11/00, G08B 3/10 ...

Метки: аккумуляторных, батарей, двух, зарядки, лодке, подводной, состояния, сравнительного, установленных

...и показывает, которая из двух батарей имеет больший заряд. В коробкед (фиг. 2 и 3) расположен счетный механизм г, приводящий в движение указатель г, которыЙ устроентаким образом, что направлениеего движений зависит от положения переключателя батареи, Счетчик снабжен шкалой, которая состоит из двух симМетрично расположенных частей й, и А,. Точка симметричная для обеих частей совпадает с показанием счетчика, когда обе батареи имеют одинаковый заряд. Обе части шкалы охватывают наибольшую допустимую разность в расходовании тока ме жду обеими батареями.Сначала счетчик включают в цепь, когда обе батареи заряжены одинаково, Указатель останавливается тогда на нулевой точке шкалы, Если ток будет взят из батареи 1 а, то указатель повернется в...

Номер патента: 37893

Опубликовано: 31.07.1934

Автор: Якимов

МПК: G01D 1/10, G01K 17/08

Метки: механизм, паромеров, подобных, приборов, суммирующий, тепломеров, тому

...суммированию. Ео-, нец лапки загнут по направлению кшкале гальванометра для остановки лап- ки стрелкой гальванометра при опуска-нии на последнюю тормозной рамкй,На чертеже изображена схема суммирующего механизма для тепломеров, па-ромеров и т. и. приборов.Расход ьоды, проходящей через водо-мер 1, посредством оси его стрелки 2учитывается счетным механизмом 12. Ось механизма 12 несет палец 3, который приводит в колебательное движение тормозную рамку 6 и лапку 4, установленную над тормозной рамкой и снабженную загнутым по направлению к шкале гальванометра концом. Прпвод лапки 4 в нулевое положение производятся от пальца 3, от пальца же 3, когда суммирующий ртеханизм приходит в нулевое положение, приводится в движение тормозная рамка 6,...

Номер патента: 55756

Опубликовано: 01.01.1939

Автор: Гутенмахер

МПК: G01D 1/10, G01R 19/12

Метки: изменения, скорости, электрического

...благоприятными результатми. Так, например, для автомдтцчсскоо пуска катодного осциллограф; :ри сьсмке переходных процессов, измеряемое напряжение подводится кабелем к электродам осциллографа, а пусковое реле присоедцняе Гся непосредственно к линии. Ил)гоЯр) эгому зд промежуто. врс. мен;1 за и; здывяния ндпряжения в кабеле пусковое реле успевает срабо 1 яь и 1:дготовцть ОспиллОГряф к 1 с.,ке дс то с, .пока напряжение из кабеля пото:;ет к осциллографу.Под)бц это;у, для двтоматическ,. сьемки цлеЙфовьм Осциллогра фом и сам)пишущим прибором ава)иЙИЬ 1 х про,ессов " некоторым О ерс;ксцием о начала двдрцц фирма Гимсцс прцмсццла э-, от жс принцип .ольк дл 1:олучснця большего времени зьпяздывяни 5 1,10 О 1 сок.),3 Гц иримеры цримснения явления...

Номер патента: 74826

Опубликовано: 01.01.1949

Автор: Гордиенко

МПК: G01D 1/10, G04F 10/04

Метки: дифференциальный, микросекундомер

...в анодных цепях ламп Л, и Л, возникают токи, разность которых пропорциональна величине заряда, полученного измерительной емкостью С, что фиксируется по отклонению стрелки измерителя Г.Если очередность размьпсания ключей К и К. обратная, то заряжается не конденсатор С а конденсатор С 2, причем стрелка измерителя Г отклоняется в обратную сторону.Схема может управляться не только путем размыкания ключей К и Кь но также и поочередным замыканием их; в этом случае следует перед отсчетом разомкН 5 гть кл юч К 7.Кроме того, схема может измерять длительность замыкания или размыкания какого-либо одного из ключей К, или К, после чего путем дополнительной манипуляции ключом К 7 на анодах ламп Л и Л, устанавливается соответствующее анодное...

Номер патента: 82979

Опубликовано: 01.01.1950

Автор: Торопов

МПК: G01D 1/10, G01D 11/18, G01N 31/16 ...

Метки: измерений, кондуктометрических, потенциометрических, прибор, проведения

...титрований 7, состоящее из реохорда со скользяшим по нему контактом, прижимаемым к струне пружинами и соединенным с масштабной линейкой, Масштабная линейка передвигастся над матовым стеклом или бумагой, на которых строится диаграмма титрования,82979ллект)ичсска 51 схсма узла переключении (фиг. 2) состоит из за;кимов 1 генератора звуковой частоты, зажимов 2 источника постоянного тока, механического прерывателя 3, магазина сопротивлений 4, конденсатора 5 переменной емкости с параллельным ему магазином сопротивлений, сосуда б для измерения электропроводности или электродвижущей силы, зажима 7 входа усилителя с оптическим индикатором реостата 8, реохорда 9 и реостата 10. При переключении на контакты обо 1 значснные черными круккам 11,...

Номер патента: 123730

Опубликовано: 01.01.1959

Авторы: Борживой, Олдржих

МПК: G01D 1/10, G01D 3/028

Метки: автоматический, прибор, регистрирующий

...напряжений после усиления подается в управляющую обмотку электродвигателя 9, который передвигает каретку 2 до тех пор, пока оба указанных напряжения не удут скомпенсированы, Положенис каретки, соответствующее этом с ЛОВ И Е +о, будет фиксироваться пером на бумаге 13 и в определенном мас, ес этому ус штабе будет представлять собой всличпну измеряемого момента или силы. Предмет изобретения 7 10 Комитет по делам изобретений и окрытой при Совете Министров СССР Редактор й. С. Кутафина Гр. 166; 95Поди. к пен. 20.111 60 г.1 ираки 1050 Цена 25 коп. Р 1 нформационно-издательский отдел.Объем 0,17 и. л. Зак. 2659 Типографии Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Петровка, 14.Автоматический регистрирующий...

Номер патента: 126631

Опубликовано: 01.01.1960

Автор: Карпов

МПК: G01D 1/10, G01D 5/245, G06G 7/14 ...

Метки: двух, импульсов, последовательностей, разности

...Совете Министров СССРГр, 166; 174; 25 Комитет по делам изсдактор Н. С, Кутафина Йнфпрмационно Объем 0,17 п. л тельский отдел. Подп. к печ. 12.111 60 г Зак. 2360 Тираж 1050 Цена 25 коп Типографии Комитета по делам изобретений и открытий прн Совете Министров ССМосква, Петровка, 14. Устройство для получения разности двух последовательностей импульсов в импульсной форме, моделирующих непрерывное изменение физических величин в виде изменения частоты следования импульсов, отличающееся тем, что, с целью упрощения схемы и повышения ее надежности, в нем применен триггер, входы которого служат для подачи исходных последовательностей импульсов, а выходы через дифференциру 1 ощие цепочки связаны с вентилями запрещения, вторые входы которых являются...

Номер патента: 176461

Опубликовано: 01.01.1965

Авторы: Балашов, Лубэ

МПК: G01D 1/10, G01N 11/16

Метки: вискозиметр, ультразвуковой

...12 или стер жень из магнитострикционных сплавов типаК 50 Ф 2 (пермендюр), Н-ХТ, Юи Ю, Трубку устанавливают в поперечном сечении внутренней полости корпуса датчика и закрепляют в двух точках. Возбуждающая и прием ная катушки 13 и 14 расположены в противоположных концах магнитостриктора. Возможно исполнение универсального датчика (проточного и погружного) при закреплении магнитостриктора в одной точке.25 Датчики могут быть легко выполнены соответствующими для работы в условиях микро- объемов, взрывобезопасности и в агрессивных средах.Разработка принципиальной схемы прибора 30 в соответствии с его функциональной схемой176461 10 г Фиг г Ф,сгг Г 11 е представляет трудностей и может быть выполне са в различных модификациях.СИал,...

Номер патента: 186157

Опубликовано: 01.01.1966

Авторы: Бнб, Руков, Трайнис

МПК: G01D 1/10

Метки: гидравлических, сопротивлений

...затрачиваемую на вращение пустого трубопровода. Затем в трубопровод заливают исследуемую 20 жидкость илн гидросмесь (т. е. смесь водыс твердым материалом) и замеряют мощность, затрачиваемую на вращение наполненного трубопровода. Объем заливаемой жидкости может меняться в пределах от 1/4 до 25 2/, внутреннего объема трубопровода.При вращении трубопровода в силу возникающего трения о его стенки гидросмесь поднимается по ходу вращения на некоторую высоту. По затрачиваемой вращающимся З 0 кольцевым трубопроводом мощности опреде186157 Предмет изобретения Составитель Э. Шохрина Редактор Н. О. Громов Техред Т. П. Курилко Корректор Т. В. МуллииаЗаказ 3271/19 Тираж 2450 Формат бум. 00 К 90/з Объем 0,16 изд. л. ПодписноеЦНИИПИ Комитета по...

Номер патента: 188035

Опубликовано: 01.01.1966

Авторы: Андрианов, Боловинов

МПК: G01D 1/10, G01D 5/12

Метки: двигателями, кинематической, приводов, точности, шаговыми

...задание поступает через блок 4 коммутации, задача которого - учесть разницу углов поворота выходного вала эталонного и контролируемого при волоь, приходящуюся на один электрический импульс. Ведомые звенья эталонного и контролируемого приводов связаны между собой блоком 5 сравне 1 шя, сиг.Заказ 3635/11 Тираж 1100 Формат бум. 60 Х 90 ЧЗ Объем 0.21 изд. л. ПодписноеЦгИИПИ Комитета по делам изобретении и открв 1 гий при Совете Министров СССРМосква, Центр, г:р. Сероа, д. 4 Типография, пр. Сапунова, 2 нал с которого, пропорциональный погрешности, поступает в блок 6 записи погрепности, в качестве последнего могут слу 5 кить осциллограф или самописец. Блок 7 питания состоит из ддтгИка импульсов для формирования пм пульспого напряжения питания...

Номер патента: 196357

Опубликовано: 01.01.1967

Авторы: Абрамов, Осипов, Шерешевский

МПК: G01B 7/34, G01D 1/10

Метки: неплоскостности

...результатов судят о величине не- плоскостности. Это позволяет исключить из результатов измерения ошибки от колебаш 1 я толщины контролируемой детали,На чертеже изображена схема измерения пеплоскостности легкодеформируемых токо- проводящих деталей для осуществления предлагаемого способа.Деталь кладется на плоскую измерительную плоскость 2, которая прижимается к опорной плоскости 3 с усилием, обеспечивающим полное выпрямление детали. При этом создается электрический контакт между опорной плоскостью и плоскостью 2 через контролируемую деталь и измеряется расстояние между двумя параллельными токопроводящими плоскостями,Затем измерительная плоскость 2 постепенно отводится от опорной плоскости 3. При этом деталь выпрямляется, вследствие чего...

Номер патента: 273595

Опубликовано: 01.01.1970

Авторы: Дмитриевский, Игнатик, Озеров, Смирнова

МПК: F16L 1/00, G01D 1/10

Метки: взаимного, датчик, дренажных, звеньев, положения

...свободно входят в пазы индукционных элементов 10 и 11, например, типа БК-А. Индукционные элементы подключены к блоку сигнализации (на чертеже не обозначен),Работа датчика состоит в следующем.При перемещении дреноукладчпка в процессе укладки дренажа ролик 7 датчика, катясь по верхней образующей трубы, ощупывает ее поверхность, В момент наезда ролика 7 на раструбную часть трубы рычаг 3 совместно с валом 2 и рычагом 4 поворачивается.При этом пластина 8, укрепленная на рычаге 4, входит в паз индукционного элемента 10, в результате чего срабатывает счетчик уложенных труб блока сигнализации.Прп разрыве труб, то есть в случае, когдапоследующая труба не вошла в раструб предыдущей трубы, ролик 7, обогнув этот раструб, опускается ниже среднего...

Номер патента: 390361

Опубликовано: 01.01.1973

МПК: G01D 1/10

Метки: 390361

...представлена на чертеже.Пневматическое устройство цифровой регистрации состоит из генератора 1 пневматических импульсов, счетчика импульсов 2, преобразующего последовательность импульсов в параллельный код; цифро-аналогового пре.образователя 3, преобразующего цифровой параллельный код в давление пневматического аналогового сигнала; блока элементов 5 сравнения 4, предназначенных для выдачидискретного сигнала при совпадении значения регистрируемого параметра с уровнем давления на выходе преобразователя код - аналог; пневматического печатающего уст ройства 5, регистрирующего в цифровом видезначения входных параметров; собирательной схемы 6, предназначенной для определения совпадения входного давления с давлением развертки хотя бы на одном...

Номер патента: 393847

Опубликовано: 01.01.1973

Автор: Иностранец

МПК: G01D 1/10, G01D 13/08

Метки: 0та1шеш, 1патшт1, всесоюзная

...барабанов, а усилитель выполнен по схеме амплитудно-фазоНа чертеже представлена функциональначсхема индикатора.Барабаны 1 и 2 установлены независимо 15 друг от друга на втулках 3 и 4, расположенных соосно. Втулки через шестеренчатые редукторы 5 и б связаны электроприводами 7 и 8, включенными на выходе вариаторов скорости вращения барабанов 9 и 10, на которые 20 поступают сигналы управления с фазовыхвыходов амплитудно-фазового усилителя 11 с блоком 12 сравнения сигналов, с задатчика и датчика контролируемого параметра (на схеме не покаоаны), На поверхности бараба нов нанесены геометрические фигуры 13.Индикатор работает следующим образом.При нормальных значениях контролируемого параметра ооа барабана вращаются в393847 Пр едм ет изо бр...

Номер патента: 395718

Опубликовано: 01.01.1973

Авторы: Леонов, Фишман

МПК: G01D 1/10, G08B 23/00

Метки: выпуска, индикации, цифровой

...Вре)еии, Я вход дат 11 ик 51 впсмеии 31)вает индцкацшо цх на цифровом индикаторе 2 фактического выпуска.Минутные сигналы от часовой сети поступают ца вход датчика 11 времеци программного устройства б, который обеспечивает работу системы в реальном масштабе времени, а цмеццо в начале смены - индикацию плана ца всю смену, который установлен на наборном поле в течение задацного промежутка времеци; в течение смсцы - запрет работы датчика планового ритма прекращение цзмецсций планового показателя) во время регламентированных перерывов; в коцце смены - автоматический сброс показаний ца цифровых индикаторах. Кроме того, датчик времени вырабатывает через определенцые временные интервалы импульсы, которые поступают в датчик 5 планового...

Номер патента: 406119

Опубликовано: 01.01.1973

Автор: Авторы

МПК: G01D 1/10, G06G 7/14

Метки: дифференциальный, коммутационный, периодического, сравнения, указатель

...сигналов, когда частота коммутации це может быть выбрана значительно ниже частоты сигнала.Известен способ выделения огибающей модулированного сигнала, который позволяет исключить комбинационные составляющие. Однако использование его ограничено, так как исобходимым элементом для реализации способа является широкополосный фазовраА. М. Брискин, Л. Я. Мизк)к, В. М. Поджарь)й и Р, В. Проць Физико-механический институт ЛН Украинской ССР406119 С учетом поворота фазы напряжений на угол:т/2 на входах коммутатора 4 будут сигналы ссоз(сп/+ср,) и Е/г сов(с+срг), Лналогн 1 но, на выходе квадратора 6с./,(/)1 г = с./созг(сп - ;,), ) +-1- й 5 сов- (ос+ рг)После суммирования на выходе сумматора 7 напрягсене огрелеляеся вырасенсе 1:+-,)созг(щ.+...

Номер патента: 362194

Опубликовано: 01.01.1973

Авторы: Килна, Орлинис

МПК: G01D 1/10, G04F 10/04

Метки: двух, периода, разности, сигналов, средней

...которых соединены с выходами триггеров, входы установки нуля последних подключены квыходу третьей схемы И, входы которойсоединены с выходами триггеров.На чертеже представлена схема предлагаемого устройства,Устройство для измерения средней разности периода двух сигналов состоит из двухтриггеров 1 и 2, трех схем И 8, 4, 5 и интегрирующего устройства б. Входами являютсяшины 7 и 8, а выходом - шина 9.Устройство работает следующим образом.Пусть первым появляется импульс на ши 7. Триггер 1 опрокидывается в единичноетояние и закрывает проход импульсовины 8 на триггер 2. Триггер 1 в единичсостоянии находится в течение первого периода. После этого схема И 5 открывается, и импульс с шины 8 опрокидывает триггер 2 в единичное состояние,...

Номер патента: 488065

Опубликовано: 15.10.1975

Авторы: Васильев, Дмитриев, Залькинд, Рыжнев

МПК: G01D 1/10

Метки: датчик, струйный, частотный

...случае с анализируемым газом), источник 2 звукового колебания, связанный с каналом эталонного сигнала,риев, Л. А. Залкинд и В. Ю, Рыжнев акустико-пневматический приемник 3 с резонатором Гельмгольца, на выходе которого об.разуется сигнал Р,ы,;,; узел 4 обработки информации, включающий в себя генератор 5 колебаний; счетчик 6; блок памяти 7; индикатор 8; просасывающий элемент 9, обеспечивающий проход газа через свистки.Устройство работает следующим образом.При генерации звуковых колебаний источ никами 1 и 2 вследствие положения этик колебаний возникают биения - чередования звукового сигнала с ча тотой, равной разности частот источников 1 и 2, при несущей частоте, равной номинальной (см. фиг. 2).5 В случае анализа состава газа через...

Номер патента: 533821

Опубликовано: 30.10.1976

Авторы: Голтвянский, Заславский, Крутий, Эпштейн

МПК: G01D 1/10

Метки: внутреннего, двигателя, оценки, сгорания, состояния, технического

...осуществляется одновременно и непрерывно. Одновременно и непрерывно контролируется также отклонение какого-либо параметра ог номинального значения. Осе это ооеспечивает повышение быстродеиствия считывания при получении информации о качестве раооты отдельных цилиндров в процентном отношении от среднего значения, упрощает согласование раооты оператора с машинои и исключает субъективные ошибки, связанные с обработ кои информации.На фиг, 1 изображено предлагаемое устройство, общий вид; на фиг. 2 - схема включения обмоток.Устройство содержит статор 1 с двумя 15 группами обмоток 2 и 3, предназначенных для.подключения к чувствительным элементам, и роторы 4, кинематически связанные с указателями 5.Обмотки 3 одной группы включены параллельно,...

Номер патента: 631799

Опубликовано: 05.11.1978

Авторы: Волков, Демин

МПК: G01D 1/10

Метки: жидкости, отбора, проб

...зологниковым переключателем 9 на кронштейне, опускается в резервуар на глубину, необходимую для заполнения прод боотборника. Под действием гидростатиче-ского давления жидкости клапан 4 открывается,.и жидкость заполняет внутреннюю полость пробоотборника 3. Поплавок 5 всплывает и движется вверх, вытесняя воздух из полости пробоотборника в грубопровод 6 и далее через управляемый клапан 7 в атмосферу. Ьи осуществления отбора пробы на управляемый клапан 7 по дается сигнал, при этом золотник клапана смещается вниз, закрывает отверстия для 33 выхода воздуха в атмосферу и открывает отверстие, соединяющее трубопровод 6 с ис- точникбм 1 давления воздуха, Окагый воьдух по трубопроводу 6 подается в.полость пробоотборника 3 и начинает вытеснять 26...

Номер патента: 659903

Опубликовано: 30.04.1979

Авторы: Гриненко, Денисенко, Дергачев, Лившиц, Овсейко

МПК: G01D 1/10

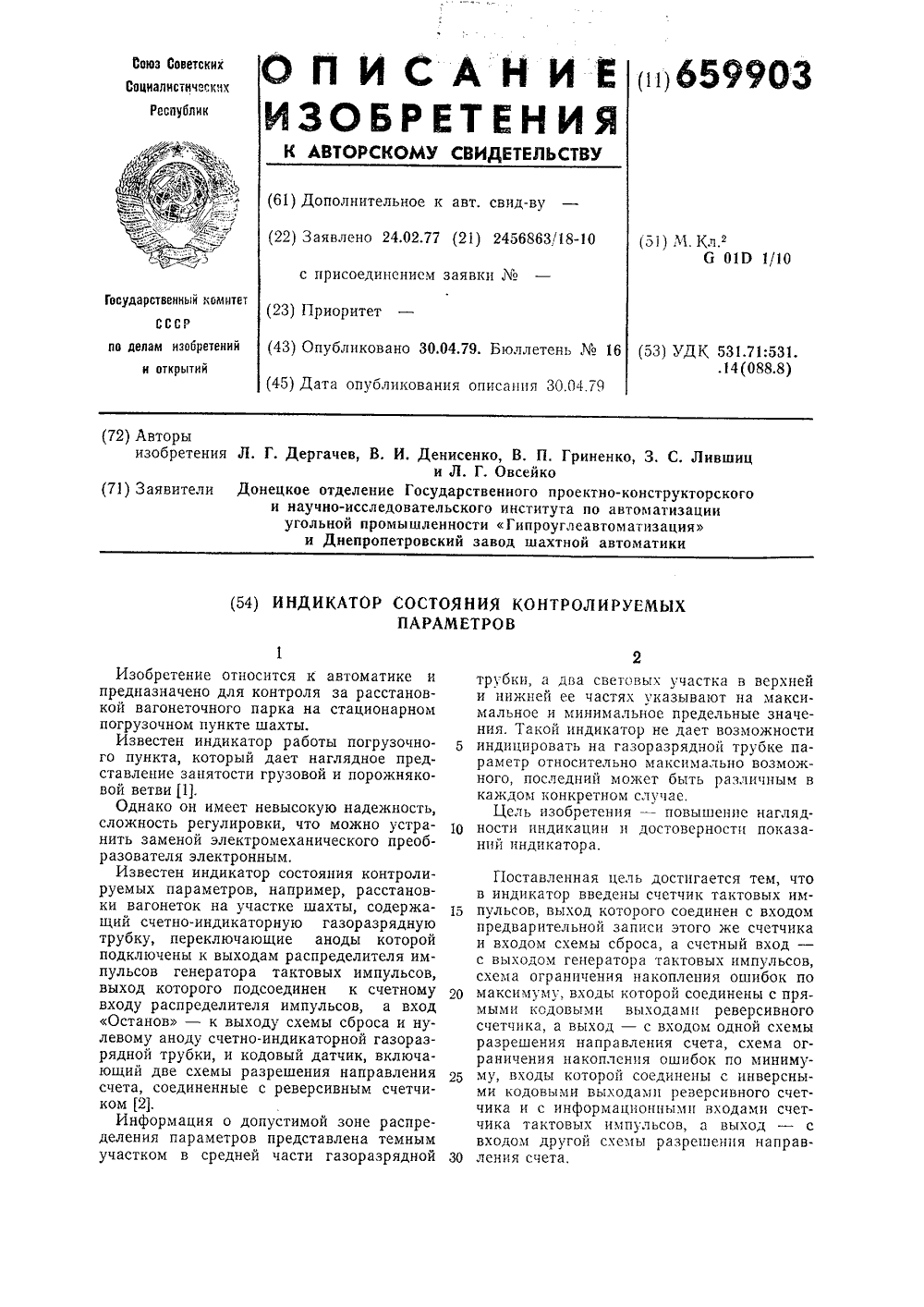

Метки: индикатор, контролируемых, параметров, состояния

...10. Когда счетчик 6 тактовых импульсов будет заполнен, на его входе появится импульс переноса, который производит по входу Предварительная запись перезапись в счетчик 6 инверсного кода со счетчика 3 и воздействует на схему сброса 9. Последняя, вырабатьвая импульс, произведет остановку генератора тактовых импульсов 7, и сбросит разряд счетно-индикаторной газоразрядной трубки 10 на нулевой анод,По окончании импульса сброса начинается новый цикл воспроизведения ипформации. Число импульсов, поступивших на счетный вход счетчика 6 до момента появления импульсов переноса, будет равно числу в прямом двоичном коде реверсивного счетчика 3, т. е, количеству вагонеток, находящихся на ветви участка.При циклической записи прсдустанавливаемых чисел...

Номер патента: 781572

Опубликовано: 23.11.1980

Авторы: Лещинер, Рева, Рогулин, Харченко

МПК: G01D 1/10

Метки: пневматическое, регистрации, цифровой

...величины:при установке кода печати - малоеДавление, а при возврате в исходное положение - большое, Это способствует увеличению полезных усилийперемещения цифроносителей при установке кода и при возврате каретки висходное положение.На фиг 1 изображена блок-схемаустройства; на фиг. 2 - принципиальная схема логического блока с линиямисвязи с другими блоками устройства,Пневматическое устройство цифровой 40регистрации состоит из генератора 1пневматических импульсов, счетчика2 импульсов, преобразующего последовательность импульсов в параллельныйкод, цифроаналоговсго преобраэователя 3, преобраэ уюцего пи 4 роной параллельный код в давление пневматического аналогового сигнала, блока 4элементов сравнения, предназначенного для выдачи дискретного...

Номер патента: 1054683

Опубликовано: 15.11.1983

Авторы: Залькинд, Козьмин, Курочкин, Хоботова

МПК: G01D 1/10

Метки: датчик, струйный, частотный

...относительно приемника,источники звуковых колебаний, однаиз камер заполнена с источником звуковых колебаний испытуемым газом, другая - атмосферным воздухом, при этомоба источника звуковых колебаний питаются от одной пневмолинии.На чертеже изображен струйный частотный датчик.Датчик содержит корпус 1 с размещенными в нем мембранами 2,. разделяющими датчик на две крайние камеры3 и 4 и среднюю 5. В средней камере 5 расположен акустико-пневматичес"кий приемник АПП) б с резонаторомГельмгольца, а в крайних камерах3 и 4 установлены источники 7 и 8звуковых колебаний. Камера З.сообщена с анализируемым газом с помощьюштуцеров 9 и 10, камера 4 сообщенас атмосферой с помощью штуцеров 11 и 12.По пиевмолинии 13 подводится питание...

Номер патента: 1078246

Опубликовано: 07.03.1984

Авторы: Казаков, Панкина, Скуратов

МПК: G01D 1/10

Метки: выпуска, индикации, цифровой

...к выходу датчика 11 времени, второй вход - к первому выходу наборного поля 10, третий входк первому выходу блока 7 переключения планового ритма, а выход соединен с входом блока 3 учета планового выпуска изделийК входу цифрового индикатора 1 планового выпуска подключен первый выход блока3 учета планового выпуска изделий,Перный вход блока 7 переключенияпланового ритма подсоединен к второму выходу наборного поля 10, а второй - к второму выходу блока 3 учета планового выпуска изделий. Входиндикатора 9 времени подключен квыходу датчика 11 времени. Входсчетчика 17 фрагментов плана подключен к второму выходу блока 7 переключения планового ритма, а выходк первому входу оперативного запоминающего блока 16. Первый входблока 14 учета...

Номер патента: 1247655

Опубликовано: 30.07.1986

Автор: Мамырин

МПК: G01D 1/10, G01D 3/10, G01D 9/00 ...

Метки: двухкоординатное, регистрирующее

...предприятие, г. ужгород, ул. Проектная,4 1Изобретение относится к приборо строению и может быть использовано для записи результатов измерений двух величин, преимущественно для записи их раэностных значений,Целью изобретения является расширение функциональных возможностей и сокращение времени обработки результатов записЪ..На чертеже, дана.,прощенная кинематическая схема предлагаемого устройства.Двухкоординатное регистрирующее устройство содержит неподвижный планшет 1 с направляющими 2, на которых установлен подвижный вдоль оси У планшет 3, с которым жестко связана штанга 4, расположенная параллельно оси Х, На штанге 4 установлен ползун 5, жестко соединенный со штангой 6, расположенной перпендикулярно штанге...

Номер патента: 1564493

Опубликовано: 15.05.1990

Авторы: Дергачев, Овсейко, Тараненко, Терещенко

МПК: G01D 1/10

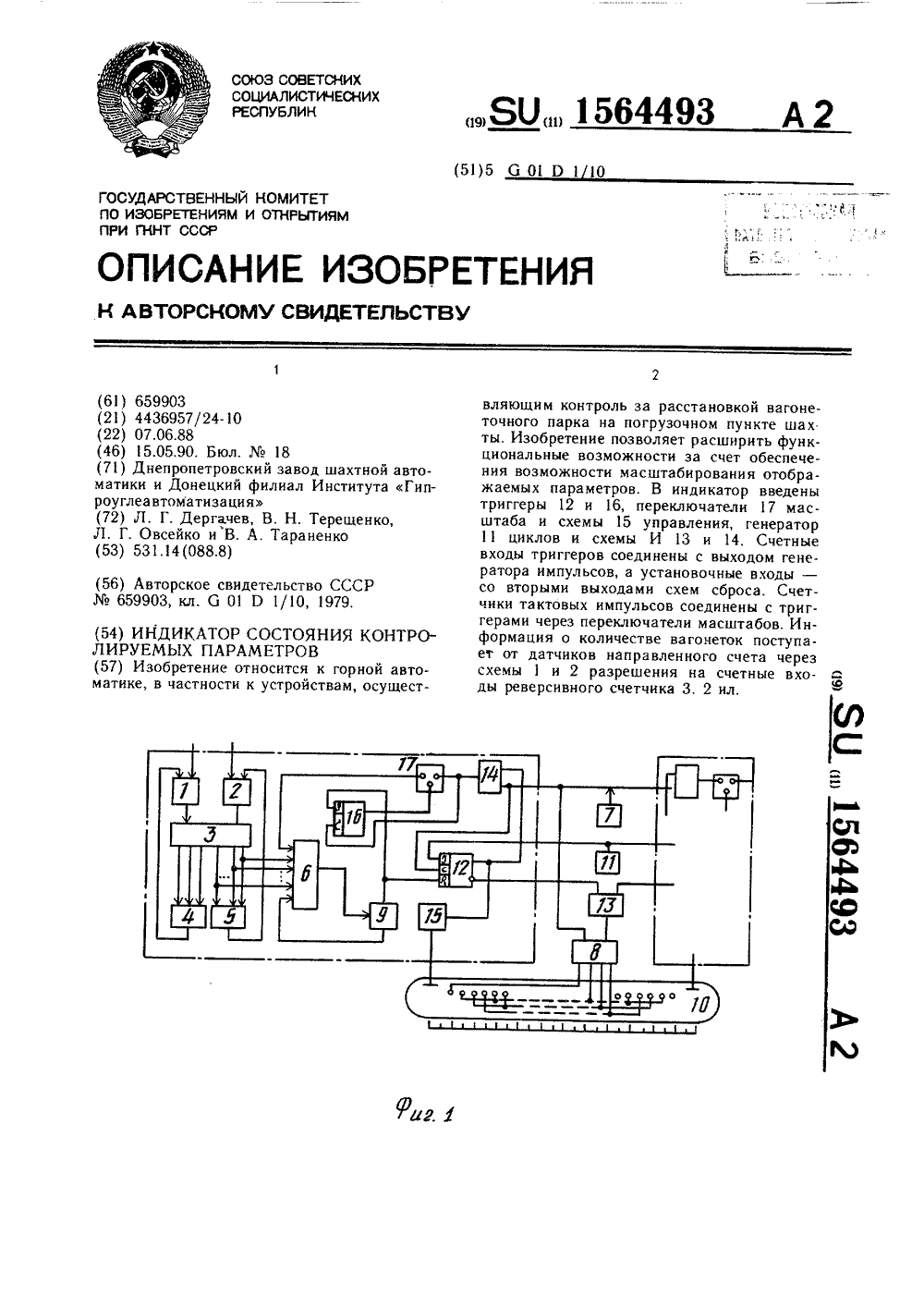

Метки: индикатор, контролируемых, параметров, состояния

...6 тактовых импульсов. Установление вторых триггеров 12 в единичное состояние по выходу имеет место при совпадении во времени импульсов от генератора 6 тактовых импульсов на счетном входе и импульсов от генератора 11 циклов на 1-входе. Генератор 11 циклов (представляющий схемно разноплечий мультивибратор) формирует импульсную последовательность с периодом следовани я Т) п 1 (где и - число катодов счетно-индикаторной трубки 10, а- период следования тактовых импульсов генератора 7) и длительностью импульсов равно 2 - 31. Высокий (единичный) уровень на прямых выходах вторых триггеров 12 разрешает прохождение тактовых импульсов через вторые схемы И 14 на счетные входы счетчиков 6 тактовых импульсов, а также обеспечивает включение схем 15...

Номер патента: 1594353

Опубликовано: 23.09.1990

Автор: Пак

МПК: G01D 1/10

Метки: информации, регистрации

...7 не изменяются за счет присутствия на входе элемента ИЛИ 3 единичного потенциала Блокировка ввода. Как только завершается ввод в регистр 2 информации, зарегистрированной частотомером, потенциал Блокировка ввода снимается и ключ 1 оказывается заблокированным, а генератор 7 разблокированным. Однако процесс регистрации при этом не происходит, так как при отключенном положении тумблера Ртактовая частота регистрации не поступает на входы счетчиков 6 и 8, а также на коммутатор 10. Повторным нажатием на кнопку Перенос информация, занесенная в регистр 2, переносится в счетчик 6, а в результате повторения описанного процесса в регистре 2 оказывается новое значение, измеренное частотомером. 6 10 15 20 25 30 35 40 45 50 55 Теперь при включении...
