Фоменко

Номер патента: 1654499

Опубликовано: 07.06.1991

Авторы: Мольский, Петрик, Ушкварок, Фоменко, Шагин

МПК: E04G 21/12

Метки: арматурного, каркаса

...пространственной перестановки.Как приводные звездочки 12, так и приводные шестерни 18 приводятся во вращение через систему валов и конических и цилиндрических зубчатых передач от общего привода 8, Формующий орган 3 заключен в разборный корпус 19, состоящий из нескольких частей и являющийся несущим для колец 15.Механизм 4 натяжения состоит из штанги 20 с размещенными на ней вращающимися роликами 21, которые взаимодействуют с изготавливаемым каркасом и создают определенное натяжение продольной арматуре 2. Сушильная камера 5 охватывает по периметру изготавливаемый арматурный каркас, осуществляя при этом сушку (полимериэацию) поперечной арматуры 22, образующейся из обмоточного материала бобин 14 и 16,Тянущий механизм 6 состоит иэ нескольких...

Номер патента: 1654439

Опубликовано: 07.06.1991

Авторы: Реусов, Фоменко, Черкасов, Чистяков, Шкура

МПК: E02B 8/08

Метки: рыбопропускное, сооружение

...перемещения побудительного устройства 20 с сетным полотном 21,Рыбопропускное сооружение работает следующим образом,В зависимости от ихтиологической обстановки в нижнем бьефе гидроузла привлечение рыб в сооружение осуществляется путем открытия клинкетов затвора 1 блока питания, при этом ихтиологическая площадка 14 опущена и находится в донной нише 15, побудительное устройство 20 расположено в начале лотка-накопителя 16 с поднятым сетным полотном 21. В это время пазы 4 и 17 затвора 2 и ремонтных затворов перекрыты щитками б, установленными на вертикальных осях 5, расположенных по краям пазов 4. В конце операции привлечения клинкеты блока питания 1 несколько прикрываются, обеспечивая подачу уменьшенного расхода со скоростями не более 0,2 -...

Номер патента: 1652685

Опубликовано: 30.05.1991

Авторы: Биров, Фоменко

МПК: F15B 15/22

Метки: силовой, цилиндр

...клапана 13. В крышке 2 размещен также регулируемый дроссель 16, между крышкой 2 и поршнем 3 образованапоршневая полость 17. Разделитель 6 и обратный клапан 13 с дросселем 14 образуют 25тормозное устройство. Полость 18, в которой размещен хвостовик 7, сообщена с полостью 17.При работе силового цилиндра полости11 и 17 сообщаются соответствующим образом с источником давления и сливом (начертеже не показаны), что вызывает перемещение поршня 3 в нужном Направлении,При подходе поршня 3 к крышке 2 запорныйорган 8 перекрывает отверстие 10, замыкая 35полость 17, после чего рабочая среда изэтой полости вытесняется через дроссель16, чем и обеспечивается торможение поршня 3,Длина пути торможения определяется размером части хвостовика 7,...

Номер патента: 1652494

Опубликовано: 30.05.1991

Автор: Фоменко

МПК: E05B 37/02

Метки: замка, кодовый, механизм

...с валом до момента упора Юго зуба 6 в рабочий упор 10 управляющего диска 18. Дальнейшее вращеиние вала происходит при застопоренном / .Кодовом кольце, его останавливание 3 В положении, при котором его выемка 5 совмещена с блокирующей планкой 7, При обратном вращении наборного диска в исходное положение храповик 9 доворачивает валик 8 на один шаг. 1 ри этом рабочий упор 10, управляющий первым кодовым кольцом, выходит Из зоны взаимодействия с ним, в соседний оказывается в зоне взаимодейстВия со Вторым кодОВым кольцом,ПРи 40 наборе следующей цифры зуб 6 второго кодового кольца останавливается на рабочем упоре 10 и это кольцо, проворачиваясь относительно вала, останавливается в положении, при котором ее выемка 5 совмещена с блокирующей...

Номер патента: 1652081

Опубликовано: 30.05.1991

Авторы: Герцева, Помыкалов, Фоменко, Шагин

МПК: B29B 15/12

Метки: ленточного, предварительно, пропитанного

...камеры 3 и, при помощи фторопластовых роликов 18, разворачиваются и подаются опять на входы в сушильную камеру 3, предварительно соединив при этом концы каждой из лент17 в бесконечный гибкий элемент, Фторопластовые ролики 18 прикреплены шарнирно 5 10 15 20 25 30 35 Затем стеклянные, угольные, базальтовые или иного содержания нити (жгуты) в виде ленты сматывают со шпулярника 1, проходят и ропиточную ванну 2, где они методом окунания или иным известным способом пропитываются соответствующим связующим, например эпоксидными, фенольными или другими смолами, Пропитанные связующим ленты через систему обводных блочков 26 (также фторопластовых) поступают, соответственно каждая на свое входное отверстие 1, 11, 111, 1 Ч сушильной камеры 3...

Номер патента: 1651363

Опубликовано: 23.05.1991

Автор: Фоменко

МПК: H03K 5/19, H03K 5/22

Метки: импульсов, последовательности, чередования

...величины временных интервалов между соседними импульсами таковы, что З)л л Я Т , С ч. В этом случае первьп импульсный сигнал (ИС 1) должен быть подан на первую шину первой группы 5 входных шин: с его приходом КБ-триггер 1-1 устанавливается в единичное состояние.Импульсный сигнал ИС 2 должен быть подан на первую шину четвертой группы 18 входных шин, и далее в случае наличия разрешения на первом входе элемента И 9-1 на первую шину второй группы 2 выходных шин, далее с помощью внешней перемычки на вторую шину первой группы 5 входных шин и на установочньп вход второго триггера 1-2, переводя его в единичное состояние.Если при приеме импульса ИС 2 первый триггер 1-1 окажется в нулевом состоянии (не приел сигнал ИС 1), то ИС 2 по второй...

Номер патента: 1650895

Опубликовано: 23.05.1991

Автор: Фоменко

МПК: E05B 27/06

Метки: замка, механизм, цилиндровый

...5, Механизм снабжен по меньшей мере одним сменным вкладышем 7.Ус кодовой бородкой, имеющим длину, не превышающую длину ключевого канала 3, расположенным в соответствующем ключевом канале и взаимодействующим с толкателями для отпирания ряда запирающих штифтов,Замок работает следующим образом.Для отпирания замка в свободные от вкладышей ключевые каналы 3 вставляют ключевые стержни б, кодовые бородки которых устанавливают.толкатели 5 и запирающие штифты 4 в положение, при котором их взаимодействующие торцы располагаются по поверхности35 разъема барабана 2 и корпуса 1, деблокируя барабан. Затем барабан поворачивают, отпирая замок.Запирание замка производится аналогичным образом, 1Дпя изменения секрета замка из од" них ключевых...

Номер патента: 1650738

Опубликовано: 23.05.1991

Авторы: Гендельман, Перлухин, Фоменко

МПК: C22B 1/24

Метки: агломерации, металлургических, подготовки, шламов

...8 ль Л. ШашенкОВТехред Ч,Моргентал Корректор Т. Малец Редактор С, Г 1 екарь Заказ 1585 Тираж 401 Подписное ВНИИПИ Гас)дарственного комитета по изобретениям и открытиям при ГКНТ СССР 113 О 35, Ь 10 сква, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101 После зав 8 ршения стадии накопл 8 ниябункера ОсажДен н ыми чс)стица ми шлама иих ГравитациОннОГО плотнения Бключакл ВрабОту Дренажные поверхнОсти б"нкерз игравитационная влага фильтруется поддействием силы тяжеСти из шлама, находящеГОся В бункере,Крупные,астицы рубодисперсногошлама находящиеся у д)енажных повер("ностей, препятству(От их заиливанию, заби"ванио частицами тонкодисперсного шлама.Способ Ги уьцествлаот слелук)щим обРа ЗО 4,На...

Номер патента: 1650070

Опубликовано: 23.05.1991

Автор: Фоменко

МПК: A23N 15/00

Метки: протирочная

...определенное количество оборотов в сетчатом барабане, причем, при каждом обороте порции сырья продвигаются вдоль барабана на расстояние, равное шагу винтообразного гофра, то последовательное уменьшение шага винтообразного гофра приведет к уменьшению пути сырья вдоль барабана при том же количестве оборотов в барабане, что позволяет уменьшить длину сетчатого барабана,На фиг. 1 изображена предлагаемая протирочная машина, общий вид, продольный разрез; на фиг. 2 - разрез А-А на фиг. 1,Протирочная машина содержит корпус 1 с загрузочным бункером 2, установленный в корпусе неподвижный сетчатый барабан 3, поверхность которого выполнена гофрировэнной с расположением гофр 4 по винтовой линии, шаг которой уменьшается отмаксимума в начале барабана...

Номер патента: 1642040

Опубликовано: 15.04.1991

Авторы: Давыдов, Евецкий, Костышев, Фоменко

МПК: E21B 33/138

Метки: зон, изоляции, поглощения, состав

...свойсть тампонзжных составов от соотношения составляющих компонентов представлена в таблице.Водаустойчивость отвержденного состава определялась, как отношение массы состава, выдержанного в течение суток в воде, к массе его в исходном состоянии в %.П р и м е р 1. В 248 г водь 1 раство 4 алют 2 г ПАА с молекулярной массой 3 10, а в 645 г воды днспергируют 100 г бентонита и вносят при перемешивании 5 г ПУЩР, Оба раствора смешивают друг с доугом, получая состав са следующим соотношением ингредиентов, мас, %: ПАА 0,2, ПУЩР 0,5, бентонит 10, вода 89,7, Он представляет собой однараднуа резиноподобную массу са следующими свойствами: О= 1050 кг/м . Р = 10 см, Рп 1 = 2,0 кПз, устойчивость 12,8%,П р и м е а 2 В 248 г воды рзствааяю 1 2 г ПАА с...

Номер патента: 1640197

Опубликовано: 07.04.1991

Авторы: Бадюкова, Карпенко, Карписонов, Левиков, Фоменко

МПК: C22C 38/48

Метки: сталь

...2 0,08 0,03 0)00 0,09 0,05 0,01 0,0 0,09 Ударную вязкость определяют на образцах размером 10 х 10 х 55 мм в соответствии со стандартом.Исследования усталостного разруше" ния сталей, проведенные на образцах диаметром 12 мм, изготовленных из специально отлитых плит-проб и подвергнутых нормализации от 930 С, на машине МУИ,в режиме изгиба с вращением, показывают, что предлагаемая сталь обладает более высоким пре" делом коррозионной усталости.Применение предлагаемой стали позволит повысить .надежность и долговеч ность деталей. Формула изобретенияСталь, содержащая углерод, кремний, марганец, хром, молибден, никель, ванадий, азот, кальций и железо, о т л и ч а ю щ а я с я тем, что, с целью повышения предела проч 0,9-1,60,2-0,50,4-1,11,5-2...

Номер патента: 1639591

Опубликовано: 07.04.1991

Авторы: Векслер, Фоменко

МПК: A23N 15/02

Метки: отделения, плодоножек

...нарезка на которой 25выполнена так, что поверхность ролика впродольном сечении имеет волнообразнуюформу,Ролики 1 и 2 могут быть выполнены составными из отдельных секций 9 и 10 соответственно с левой и правой резьбой,причем длина каждой секции может бытькратна шагу винтовой нарезки.8 начале роликов 1 и 2 над ними установлен бункер загрузки растительногосырья (не показан), а на противоположномих конце размещен лоток для выгрузки обработанных плодов (не показан,Устройство работает следующим образом,Плоды из бункера загрузки подаются на встречно вращающиеся ролики 1 и 2, подхватываются винтовыми нарезками оболо- Фчек 8 и начинают продвигаться ими вдоль зазора между соседними роликами. При этом в зазорах, где окружные скорости роликов 1 и 2...

Номер патента: 1639521

Опубликовано: 07.04.1991

Авторы: Голубенко, Есиков, Фоменко, Щербак

МПК: A01G 25/06

Метки: водовыпуск, подземного, поливного, трубопровода

...периметру (клапан может быть выполнен и в виде замкнутой эластичной оболочки, тогда управление им может быть выполнено дистанционным, например, от источника сжатого воздуха (не показано). Один конец 6 патрубка 3 заглушен, а другой конец 7 скошен в сторону направляющего отражателя 8. Полости 9 и 10, патрубков 2 и 3 сообщены между собой посредством водовыпускного отверстия 11, которое перекрывается эластичным клапаном 5, фиксируемого неподвижными стержнями 12 в крайних положениях горизонтального патрубка 3.Водовыпуск работает следующим образом.В нерабочем состоянии обратный клапан 5 расположен по периметру горизонтального патрубка 3 (фиг,2), В начале полива воду подас" через трубопровод 1 в вертикальный патрбок 2, вода приподнимает...

Номер патента: 1636844

Опубликовано: 23.03.1991

Авторы: Журавлев, Иванов, Ирхин, Краснобаев, Куцый, Леваков, Фоменко

МПК: G06F 7/72

Метки: вычитания, модулю, сложения, чисел

...26 черезпятый блок 28 элементов И и второйблбк 29 элементов ИЛИ. Дальнейшая работа аналогична определению результата операции модульного сложения.Рассмотрим примеры конкретного выполнения операции модульного сложения,вычитания и умножения для в=.Исходное состояние регистра 17;1 - 0 - 1 - 1 - 0 - О - О. Первые три 20двоичных разряда соответствуют числу"5". Число "3" соответствует сдвигурегистра 17 влево на один двоичныйразряд. "2" - вправо на один двоичныйразряд и т.д, Составим таблицу для ре ализации операции модульного сложения,В табл. 1 отражены результаты операции модульного сложения.В табл. 2 для построения шифратора24 отражено необходимое количествотактов сдвига для каждой пары операн, дов А и В и направление сдвига. Сдвигвлево...

Номер патента: 1634342

Опубликовано: 15.03.1991

Авторы: Красько, Малахов, Онуфриев, Фоменко

МПК: B08B 9/02

Метки: внутренних, нагара, поверхностей, цилиндрических

...посредством вращения гайки 11, которая упираясь в торец корпуса 1, перемещают шток 2 влево, перемещаясь влево, шток 2 посредством бурта 4 начинает перемещать влево цангу 5, перемещаясь влево, цанга 5 поверхностью ж наружной конической части лепестков упирается в коническую феску и неподвижного упора 3, при этом фиксатор 3 перемещается в паз Н (благодаря чему шток 2 удерживается от поворота), а лепестки цанги, сжимаясь, захватывают головку клапана (не показано), что, в свою чередь, позволяет с одного конца закрепить приспособление в головке блока цилиндров.После этого производится создание напряжений сжатия по всему поперечному сечению войлочных колец 7, образующих рабочую поверхность, Для этого посредством гаечного ключа за лыски г...

Номер патента: 1633400

Опубликовано: 07.03.1991

Авторы: Гладченко, Журавлев, Иванов, Ирхин, Краснобаев, Куцый, Фоменко

МПК: G06F 7/72

Метки: арифметическое, модулю

...КРС 36 сдвигается в 1 А - (щ - 1 Л -й-Г разряд, ца вход суммирующего с етчика 7 поступает 1 А - (г;- 1 ) импульсов, после чего его содержимое становится равно 1 д. Сигнал с выхода ц цРавно схемы 6 сравнения закрывает элемент 21 запретя, прекращая поступление импульсов ня вход второго суммирующего счетчика 7 и вход сдвига содержимого КРС 36, я также поступает ца второц вход блока элементов И 34. Индекс результата операции умно- .ения в унитарном коде, полученный на разрядах КРС 36, поступает на входы преобразователя 35, который преобразует индекс результата в результат умножения операндов Л и В. С его выхода результат модульной операции умножений поступает в выходной регистр 31. Если 1 д ( (щ; - 1), то в этом случае сигнал с выхода...

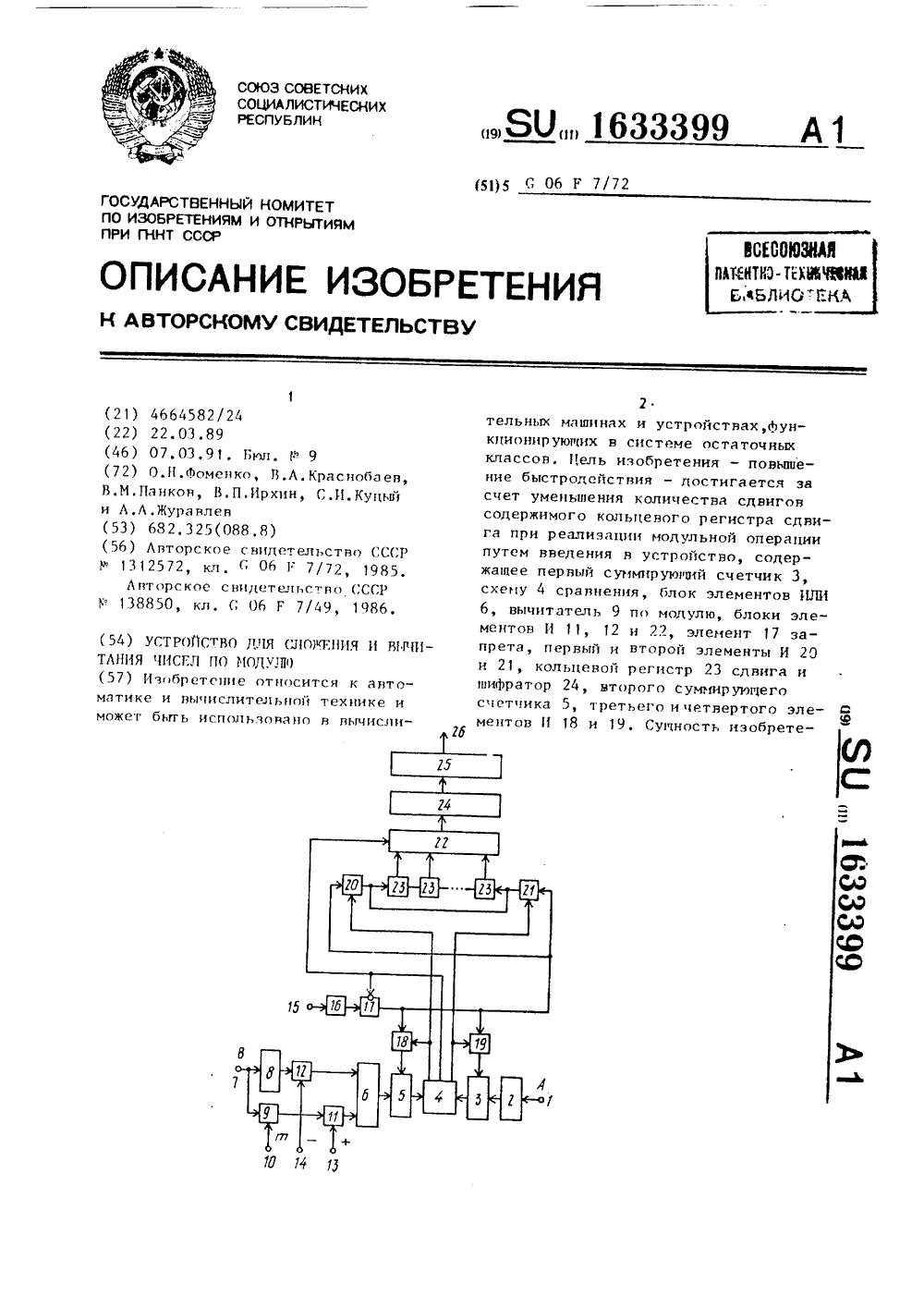

Номер патента: 1633399

Опубликовано: 07.03.1991

Авторы: Журавлев, Ирхин, Краснобаев, Куцый, Панков, Фоменко

МПК: G06F 7/72

Метки: вычитания, модулю, сложения, чисел

...код результата операции,1 Работу устройства удобно рассмотреть в двух режимах; в режиме проведения операции модульного вычитания (А-В) шорш (А и В) - операнды и в р ежиме проведения операции модульного сложения (А+В)шорш. Исходное состотояние устройства: в младшем (нулевом) разряде регистра 23 записана1633399 элементов И, блок 6 элементов ИЛИ поступает но второй суммируюгрИ счетчик 5. Дальцейная работа устройства 5аналогична работе в перном режиме для первого операнда А и второго (ш-В),единица, все остальные его разрядыобнулецы, Элемент 17 запрета закрыт.Рассмотрим сначала работу устройства в перном режиме (присутствуетсигнал на входе 14) при А большем В,Первый А и второй В операнды заносятся в соответствующие первый 2 ивторой 8...

Номер патента: 1631393

Опубликовано: 28.02.1991

Авторы: Подлепецкий, Фоменко

МПК: G01N 27/26

Метки: ионов, концентрации

...наэлектроде сравнения итока стока,В этом выражении от температурызависит только Ь. Поэтому, подставивзначение Ъ из формулы (3), получают1 О Первоеыражения Тс,= К сложениянапряжениПри этомтора 18 д где нап яжение на е дора 18;коэффициент передтор 12 предназнаигнала, пропорциотемпературы раст выход е чи,енальо г 18 Трет для выд ного пр+ ЭЕ 2 с 1ЭТ1 с03 --- (рн -рн ,1 +1 о 2) геН д,Б - напряжения на выходахсумматора 12 и источника напряжения б;К- коэффициент усилениясумматора 12.Калибровка всего устройства проводится в два этапа. На первом этапе ИЧПТ 1 и электрод 2 сравненияпомещают в первый буферный раствор сопределенным значением рН, например,35рН = 1,68 при температуре Т . После окончайия переходных процессовпутем регулировки...

Номер патента: 1631129

Опубликовано: 28.02.1991

Авторы: Александрова, Ботвиник, Землянский, Крыльцов, Фоменко, Штейнберг

МПК: E02D 9/04

Метки: срезающее

...осуществляют фронтальное пиление близстоящих свай перемещением каретки 14 с рабочей головкой 4 вдоль стрелы 3. Для этого стойку 2 с помощью винтовых тяг 12 по отвесу устанавливают в строго вертикальном относительно подвижной платформы положении (стрела 3 соответственно становится в строго горизонтальное положение) .При этом ослабляют винтовую тягу 12 одной из пар, а затем ввинчивают диаметральную ей другую винтовую тягу этой же пары. В этом случае верхняя проушина 7 вместе со стойкой 2 и стрелой 3 перемещается в вертикальной плоскости относительно нижней проушиныО, закрепленной к платформе 1 с помощью цилиндрического элемента 6 или цилиндрических сегментных втулок 9, и устанавливается в строго горизонтальном положении. При необходимости...

Номер патента: 1630942

Опубликовано: 28.02.1991

Авторы: Красота, Резник, Фоменко

МПК: B61H 7/12

Метки: вагона, железнодорожного, тормозное

...В башмаке 6 выполнена прорезь 20, обеспечивающая соприкосновение бруса 10 с кронштейном 19, который удерживает брус в транспортном положении, а в корпусе 3 выполнены прорези 21, предназначенные.для перемецения башмака при помощи гидроцилиндра 14, На прилагаемых чер 55 тежах изображены также рельсы 22, взаимодействующие непосредственно с тормозным устройством. Тормозтгое устройство работает сле-.дуюцим обрахом. Прй необходимости штатного,торможения сжатый воздух по пневмомагистрали поступает в пневомоцилиндр 4, В результате происходит перемещение штока пневмоцилинидра 4, связанной с ним системы рычагов 5 и корпуса 3 до соприкаса;сия;: тормозной колодки 13 с колесом 11.В случае экстренного торможения вагона работа устройства...

Номер патента: 1627689

Опубликовано: 15.02.1991

Авторы: Коробейников, Фоменко, Шейкова

МПК: E21B 47/10

Метки: гидрогеологических, многослойного, параметров, пласта

...уечый Ори.нг 4 (фиг. 8) и пдсте- ция жильН В оп( ук) сквджицу 6 (фиг 8) 1 дбсн,е( пия 4 д цциксцис ч урсьц( й произ.ВО,151 т ц О пр 06 х (мО ч 1 ) ри зонт( ИО н;610- лс 1 тс.сы ыч ск 4 дж 3 Н 3 ) и 10, 1 В ц(л питцвдкНем по скЕдж 43 х 7 и 8 1 д ) 5 3 )4 кск) ч 1 с.1) ) ц О м дт 4 и с О п р с л ., я н Г и 4 р д ) е тры при.)цтов 1 и 2 (сучч;рцун пр 0340- .33(ос 1,) 4 рдзлляюцн о прас.)Я 2(1 (д,1 я 1 Е 4 ТОР ) 3 С) К)111 РО,я ) 1 1 (. Ы 01 К;1 Ч К И Ж,1 коси из (нцгцой 534.К 33 цы 5 пр 06 ур( цй нд опр 06 уемый гори н1, и ц;31)с тдция жилкост 4 В ццтцун кцджину 6, пробх реп хю нд плпитываюц 01 й при.юц 4 (фиг. .Ацдлогичцым 06 разом производится опРООО 1 аи м нО ГОс,1)иных 131 11.тВ, сст 051111 х из 6 ол,н 010 колцчест 4.1 ьч),40 И)с 13...

Номер патента: 1625959

Опубликовано: 07.02.1991

Авторы: Блинов, Неудачин, Преображенский, Тодер, Фоменко

МПК: E02D 7/10, E02D 7/18

Метки: гидроударник

...пружину 11. В верхней части цилиндра 7 установлена распределительная камера 12 с впускными окнами 13, нижним седлом 14 и крышкой 15, которая снабжена верхним седлом 16 и сливным каналом 17, В распределительной камере 12 установлен клапанный блок, выполненный в виде полой втулки 18, нижний торец которой является впускным клапаном 19, э верхний торец, оснащенный цилиндрическим выступом 20. выполняет роль выпускного клапана гидро- ударника. Кроме того, полая втулка 18 имеет перепускной канал 21 и связана с поршнем 8 тягой 22, пружиной 23 и ограничителями 24 и 25. В нижней наковальне бустановлены всасывающий 26 и нагнетательный 27 клапаны для создания обратной приэабойной циркуляции жидкости в скважине. Полость1625959 30 35 40 45 5 10 15 20...

Номер патента: 1624108

Опубликовано: 30.01.1991

Автор: Фоменко

МПК: E05B 25/04

Метки: замка, механизм, цилиндровый

...При повороте ключа 11 в ключевом отверстии 32 против часовой стрелки до отказа радиальные пазы 12 всех дисков 4 выбираются и они все упираются в штифт 13, полуцилиндрические отверстия 1 О при этом устанавливаются как одно целое, и ключ легко вынимается из ключевого отверстия.Цилиндровый механизм замка работает следующим образом.Для запирания замка необходимо, чтобы все фиксирующие штифты 16 - 18 располагались так, как показано на фиг. 2, поз 16. В этом положении наружные передние выступы 21 фиксирующих штифтов под действием лепестков 29 пружины 26 прижаты к дну стакана 2. При этом все наружные выступы 21 фиксирующих штифтов будут совпадать с проточками 23 корпусз 1, что позволяет стакану 2 совместно со всеми деталями, установленными на...

Номер патента: 1622514

Опубликовано: 23.01.1991

Авторы: Бутюгин, Гуреева, Киянец, Лычагин, Фоменко

МПК: E02D 3/11

Метки: грунта, осушения, электроосмотического

...1-3, Таким образом, образуемый дополнительными анодными электродами 3 контур позволяет регулироватьприток к катодному электроду 1,Выравнивание показателя рН растворов прианодной зонь дополнительныхэлектродов 3 и вводимого раствора кислотысвидетельствует о полном растворении солей в этой зоне, поэтому дальнейшая подачакислоты нецелесообразна, Поддержаниепостоянно кислой среды в прианодной зонене дает амфотерным минералам изменятьсвой знак на противоположный, что обеспечивает направленность процесса движенияводы всегда в одну сторону - к катодномуэлектроду 1.При совместном действии электрического тока и соляной кислоты происходитосушение массива практически во всем объеме участка обработки. Кроме того, переходв кислый раствор...

Номер патента: 1622267

Опубликовано: 23.01.1991

Авторы: Берестецкий, Петрик, Фоменко, Шамраева

МПК: B65H 49/14, B65H 69/06

Метки: шпулярник

...производится с полностью укомплектованногошпулями шпулярникэ в виде жгута черезнитепроводник 15,При обрыве нити или в случае необходимости замены шпуль при полной выработкенитевидного материала со шпули операция замены шпуль и заправки нитей произво 10 15 20 25 30 35 40 45 50 дится беэ остановки выдачи жгута к потребителю. Для этого оператор, находясь в зоне обслу;.:ивания, проворачивает диск 9 с помощью рукоятки 16, подводит в зону обслуживания тот из секторов 10,на котором необходимо произвести замену шпуль, Посл этого оператор отклоняет сектор 10 на угол 90 в сторону противоположнуюобщевму движению нитей (сняв предварительно фиксацию замкового устройства 12), фиксирует с помощью фиксатора 13 сектор 10, а следовательно и весь...

Номер патента: 1621154

Опубликовано: 15.01.1991

Авторы: Безсалов, Дорошенко, Фоменко

МПК: H03K 5/135

Метки: синхронизации

...следования Тти, а на шину 13 - входной последовательности информационных сигналов, каждый сигнал которой отстает от соответствующего сигнала входной после довательности тактовых импульсов на время Ьти, должно выполняться соотношениеТти ) Аи + тис + гсч . (2)20 где тис - длительность импульса информационного сигнала;гсч - время переключения счетчика 6.По шине 10 тактовый сигнал входной последовательности тактовых импульсов 25 поступает на второй вход элемента 6, заблокированного по первому входу и на Я-вход. триггера 1, переключая последний вединичное состояние; триггер 1 снимэе 1 по своему инверсному выходу сигнал запрета с входа ЗО счетчика 7, и счетчик 7 начинает счет импульсов, поступающих на его счетный вход с шины 16 через...

Номер патента: 1620649

Опубликовано: 15.01.1991

Авторы: Крыленко, Куценко, Фоменко, Чирикина

МПК: E21F 5/00

Метки: пылеуловитель

...струи жидкости из оросителя 3 своей кинетической энергией способствовали смыванию и удалению отложений из отверстий и с поверхностей сетки 10, Для быстрого извлеченияиз корпуса 1, замены или чистки форсунок оросителей 2 и 3 их целесообразно выполнять в виде труб, на концах которых помещены форсунки, а жидкость к трубам подавать через гибкие шланги.Взаимное расположение закручивающих лопаток 4 узла крепления неподвижной опоры 5 и вращающегося лопаточного завихрителя 8 может быть различным, Например, вращающийся лопаточный завихритель 8 можно разместить после закручивающих лопаток 5(см. фиг.1) и перед ними(см, фиг.2), Некоторое предпочтение следуетотдать варианту, показанному на фиг.2, где вращающийся лопаточный завихритель 8 и ороситель...

Номер патента: 1620623

Опубликовано: 15.01.1991

Авторы: Матвеенок, Фоменко

МПК: E21B 47/10

Метки: гидрогеологических, многослойного, параметров, пласта

...прослоями (Фиг,1). Мощность каждого водоносного горизонта 10 .Ом, а каждого разделяющего прослоя - 2,0 м, Пьезометрический напорравен 20 м. На участке вскрыт однородный в плане по параметрам многослойный пласт. По данным лабораторных определений проводимость каждого водоноснаго горизонта равна 200 максут, а упругая водоотдача - 0,001. Верти- д 5кальная проводимость разделяющих прослоев равна 0,001. Вначале прово,Дят. опробование водоносных горизонтов 1,2, 3 и 4 с разделяющим прослоем 30 путем откачки воды с дебитом 2000 м/ /сут одновременно и комбинированно иэ скважин 5, пробуренных на горизонты 1,2 и 3 Наблюдения за понижением уровней воды производят одновременно и коибинированно по наблюдательным скважинам б и 7 на опрббуемые гори...

Номер патента: 1619403

Опубликовано: 07.01.1991

Авторы: Гладченко, Журавлев, Ирхин, Краснобаев, Куцый, Панков, Фоменко

МПК: H03M 7/18

Метки: классов, остаточных, перевода, полиадическую, представленного, системе, систему, счисления, числа

...будут в том случае, когда остатки в соответствующих регистрах 1-1 и 1-(и+2) будут равны нулю. Каждой матрицей элементов И 23 выполняется действие (,-,)шос 1 р, причем К=0 , =О. Каждый элемент ИЛИ 3 групп и блок 22 элементов ИЛИ выполняет действие: (О(,-0 шос 1 р х( в -) аи т,д, Эле 1 (1)мент И 1 О определяет результат (а, -Я)шос 1 р , а матрица элементовьфИ 20 определяет результат (а . -Я) шос 1 Р . Блок 21 элементов ИЛИ определяет РХРРх(а, ,-Я)Рф фРассмотрим работу устройства (Ьиг.1) для двух случаев. Первый случай - при А= 1,Р, а второй при А=О и А=Р, В .первом случае устройство работает следующим образом. Код числа А, для которого нужно получить двоичный позиционный код (расширение по модулю р + =Р) поступает на регистры 1-. (1=1...

Номер патента: 1618809

Опубликовано: 07.01.1991

Авторы: Архипенко, Афанасьев, Руденко, Савченко, Фоменко

МПК: E01C 19/48

Метки: дорожно-строительных, уплотнения

...и 8 заглаживающей плиты соединены между собой шарниром 20.50Штоки гидр оцилиндров шарнирно сое" динены с кронштейнами 4 в местах крепления тяг на расстоянии 1 от оси шарнирного сочленения секций, определяемом по формулеР1 = -- Ь.соз.0У где Р - усилие предварительного натяжения тяги; Р - усилие пригруза секции заглаживающей плиты гидроцилиндромнагруз очног о приспос обления;Ь. - расстояние от проекции точкипересечения оси симметрии наклонной тяги на вертикальную.плоскость, проходящую черезось шарнирного соединениясекций заглаживающей плиты,до подошвы заглаживающей плиты;угол наклона тяги,Устройство работает следующим об"разом.Посредством одновременного регулирования приспособления 19 измененияпрофиля заглаживающей плиты 7 и...
