Фоменко

Номер патента: 1615152

Опубликовано: 23.12.1990

Авторы: Коновалов, Кушнарев, Марголин, Рощин, Фоменко

МПК: B65G 61/00, B66C 17/00, B66F 9/08 ...

Метки: колонна, крана-штабелера, телескопическая

...этом направляющая перемещается своим участком 9 по ролику 6 и удерживает подвижную секцию от падения.При опускании работа проводится в обратном порядке.В случае необходимости увеличения хода грузоподъемника 8 относительно подвижной секции 3 на ней устанавливается второй и последующие сектора 5, а на неподвижной секции 12 - второй и последующие выемки 2, при этом направляющая участком 9Рперемещаясь по ролику 6 первого двуплечего сектора 5 в сторону второго, упрется своей верхней частью в ролик 6 второго, вышерасположенного; сектора 5 и начнется совместное движение грузоподъемника 8 и подвижной секции 3 на расстоянии 30- 50 мм. После западания ролика 7 второго сектора 5 во вторую выемку 2 неподвижной секции 1 грузоподъемник 8 начнет...

Номер патента: 1614082

Опубликовано: 15.12.1990

Авторы: Буденный, Ведмедь, Кондратюк, Морозов, Фоменко

МПК: H02M 3/335

Метки: конвертором

...8 и нагрузку 9,Для формирования ьыходной ВАХ сучастком стабилизации напряжения а, линейно 10падающим участком б и участком стабллиэа 3ции тока Ь (фиг. 1), опорное напряжениеформируется генератором опорного напряжения в виде, показанном на фиг, 3, Б моменте Т (фиг. 3) генератор 7 тактовых 15импульсов вырабатывает импульс От, который запускает генератор 8 опорного напряжения, Одновременно по импульсу Отпроисходит перебрасывание триггера 4 всостояние, отпирающее регулирующий элемент 1 силовой части, С момента тт интегратор б производит интегрированиенапряжения, поступающего с датчика 3 тока(шунта), С выхода интегратора б напряже ние, пропорциональное среднему току нагрузки, поступает на один вход схемы 5сравнения, на второй вход которой...

Номер патента: 1611915

Опубликовано: 07.12.1990

Авторы: Давыдов, Евецкий, Костышев, Фоменко

МПК: C09K 7/02

Метки: геологоразведочных, промывки, скважин, состава, эмульсионного

...мин, после чего производят выдержку в течение 30 мин и измеряют количество осевшей глины, которое составляет 10 об.%. После выдержки в течение 24 ч и перемешивания в течение 5 мин количество осевшей глины составляет 4 об,%, Следовательно, К = 6%. Свойства растворабез осевшей глины оказываются. следую"щими:= 1050 кг/м , УВс,СНС 1 р 0 = 8/12 дПа; С 0О.П р и м е р 2, В 968 г (96,8 мас.%)воды вносят 2 г (0,2 мас,%) формалина, После перемешивания в течение3 мин вносят 20% (2 мас,Х) ЭНипроизводят эмульгирование при перемешивании в течение 5 мин, а затемвносят 10 г (1,0 мас,Х) карбамида ивновь перемешивают в течение 5 мин,Полученный эмульсионный состав харак"теризуется следующими свойствами; =- 1000 кг/м , УВ=16 с, СНС /1 о =О/О,С, = О, В...

Номер патента: 1610581

Опубликовано: 30.11.1990

Авторы: Глушенков, Коськин, Фоменко, Шоломицкий

МПК: H02P 5/06

Метки: двигателем, тяговым

...конденсатора 14 не происходит, регулятор напряжения срывается и тяговый двигатель выходит нарежим полного напряжения.Для расширения диапазона регулирования скорости тягового двигателяв процессе разгона часто предусматривается вхождение тягового двигателя в режим ослабленного поля путемувеличения шунтирования обмотки возбуждения тиристором с последовательно включенным сопротивлением регулятора 3 возбуждения. При торможениитягового двигателя контактор 22 выключается, включается регулятор 7,а регулятор 3 включается последовательно с обмоткой 2 возбуждения,которая при этом реверсируется, замыкается контактор 23 и в период пауз накопленная дросселем 19 и обмоткой двигателя 1 энергия рекуперируется в сеть по цепи: нижняя клемма...

Номер патента: 1610555

Опубликовано: 30.11.1990

Автор: Фоменко

МПК: H02M 1/08

Метки: вентильным, преобразователем, широтно-импульсного

...блоком 2 задержки формируются расширенные импульсы, длительность которых определяет максимальный угол ограничения 0( А,(Лиг. 2 б), По заднему фронту импульсов 0(,.Ад олоком 3 задержки формируются импульсы сброса длительностью св (Аиг,.2 в), которые синхронизируют работу генератора развертывающего, например пилообразного, напряжения на интеграторе 12 посредством разряда интегрирующей емкости С, Интегратор 12 по диапазону частот автономного инвертора имеет на выходе стабилизированную амплитуду развертывающего напряжения, так как емкость С интегратора 12 заряжается током 1 д от источника стабильного напряжения, причем ток 16 меняется за счет коммутации разных весовых сопротивлений для различных поддиапазонов частот при разном числе...

Номер патента: 1610421

Опубликовано: 30.11.1990

Авторы: Вяхорев, Учанин, Фоменко, Щербак

МПК: G01N 27/90

Метки: аэростатической, вихретоковый, опорой

...Ограничитель может быть выпслнен в виде накидной гайки 14 (фиг. 2) и в виде цанги 15 фиг,3), что обеспечивает возможность замены преобразовательного20 элемента совместно с наконечником.Вихретоковый преобразователь работает следующим образом.Сжатый воздухчерез штуцер 2 подают в цилиндрическую опору 1 и далее через сферический хвостовик 4 в наконечник 3. Из наконечника через отверстия 7 сопла воздух поступает в пространство между наружным торцом заглушки 5 и контролируемым изделием 16 и создает в нем воздушную аэростатическую подушку, обеспечивающую бесконтактность контроля. Воздух из центральной области воздушной подушки через проточку 8 и радиальные сквозные каналы 9 отводится в атмосФеру. Зто обеспечивает уменьшение величины зазора...

Номер патента: 1610286

Опубликовано: 30.11.1990

Авторы: Белокур, Джагупов, Фоменко

МПК: G01F 1/68

Метки: расхода

...3, обозначенная 4, электрически изолирова на от электрода 3. Электроды.2 и 3 могут наноситься, например, вжиганием серебросодержащей пасты в пьезоэлектрический материал . Пьезопреобразователь охватывает цилиндрическую поверхность измерительного участка трубопровода 5. Электрод 2 соединен пайкой 6 с наружной поверхностью 25 измерительного участка трубопоовода 5. Пьезопреобразователь закрыт герметичным кожухом 7, заполненным инертным газом. Выводы электродов 2 и 3 проходят через герметично закрьг тые отверстия 8. Часть электрода 3 меньшей площади включена во входную, а часть большей площади - в выходную цепь усилительного элемента, образующего автогенераторную схему35 (не показана) . Последняя выполняется по схеме индуктивной трехточки,...

Номер патента: 1608114

Опубликовано: 23.11.1990

Авторы: Бекметова, Гафарова, Копилевич, Фоменко, Щегров

МПК: C01B 25/26

Метки: гидрофосфата, марганца, моногидрата

...при дозе фосфорной кислоты менее 100 от стехиометрии повышается содержание примесей для всего температурного интервала, понижается также содержание основного вещества. При дозе более 100 улучшение показателей не наблюдается.В табл. 3 представлены данные о влиянии концентрации фосфорной кисло. ты и времени процесса на выход и ка" чество продукта.Из данных табл. 3 следует, что неполное разложение гидрооксокарбоната марганца при взаимодействии с 60 801-ной НРОобъясняется повышенной вязкостью последней и неравномернос" тью перемешивания реакционной пульпы, что приводит к повышению содержания примеси СО в продукте. При исполь" зовании очень разбавленной НРО 4 (13 мас.1) наблюдается образование смеси кристаллического:и аморфного продукта....

Номер патента: 1606087

Опубликовано: 15.11.1990

Авторы: Запертов, Зиракадзе, Карапетьян, Урушадзе, Фоменко, Чоладзе

МПК: A23F 3/00

Метки: сушки, чая

...с перфорацией.Диаметр отверстий перфорации пластин ступенчато уменьшается сверху вниз. Воздушный канал 5 сушильной камеры 1 сообщен с узлом нагрева и нагнетания тепло- агента, включающим паровой калорифер 20 с вентилятором 21. Для прохода чая в пластинчатых конвейерах имеются каналы 22,Под циклоном 18 установлен транспортер 23,Устройство для сушки чая работает следующим образом.Чай поступает на наклонный загрузочный конвейер 12 снабженный глухими пластинками, разравнивается разравнителем, при этом у верхнего конвейера 6 использованы обе ветки. На верхней ветви чай интенсивно разогревается инфракрасными 5 10 15 20 25 30 35 40 излучателями 13, затем чай с помощью канала 22 пересыпается на вторую ветвь вонвейера 6, где происходит...

Номер патента: 1604908

Опубликовано: 07.11.1990

Авторы: Иванов, Пурас, Фоменко, Черкасов, Чистяков, Шкура

МПК: E02B 8/08

Метки: полотна, промывки, сетчатого

...трубопроводу 7 попадают в лоток 9, а затем в рыбоотвод, 10 ил. ненные в его каркасе. Патрубок 4 крепится с помощью стоек 21. К эжектору 5 от насоса 15 вода подается по трубопроводу 22, на котором установлен регулятор 23, предназначенный для коррекции режима работы эжектора 5, Мусорорыбоотводящий лоток 9 имеет на конце порог 24 обеспечивающий минимальный уровень воды в лотке 9. Для обеспечения возможности проведения профилактического ремонта мусорорыбосборный оголовок 1 снабжен гибкими тягами 24, пропущенными через блоки 26, установленными на напорном трубопроводе 7 эжектора 5 и соединенными с подьемным механизмом 27.Устройство для промывки сетчатого полотна работает следующим образом,При промывке сетчатого полотна 3, установленного в...

Номер патента: 1604726

Опубликовано: 07.11.1990

Авторы: Беликов, Колесников, Новиков, Фоменко, Чилин

МПК: B66D 5/14, B66D 5/26

Метки: подъемной, тормозом

...каскад которого представляет собой двухходовой электромагнитный распределитель 8, а в цепь управления его вторым каскадом параллельно включены регулируемый дроссель 9 и обратный клапан 10,Для повышения надежности в устройстве могут устанавливаться последовательно два двухкаскадных гидрораспределителя 7.Электромагнитный привод регулятора 6 давления подключен к командоаппарату 11 рабочего торможения, а электромагнитные приводы двух- и трехходовых гидрораспределителей 7 и 2 подключены к блоку 12 программного управления предохранительным торможением, на выходе которого имеется контакт 13 зарядки тормоза, Такой же контакт установлен на входе командоаппарата 11,Устройство работает следующим образом.Зарядка тормоза.При зарядке тормоза...

Номер патента: 1602960

Опубликовано: 30.10.1990

Автор: Фоменко

МПК: E05B 29/02

Метки: замка, механизм, цилиндровый

...4 пластин и имеют по две базовые лунки 12 для взаимодействия с упорами 11 барабана.Цилиндровый механизм замка работает следующим образом.Для отпирания вставляют в цилиндровый механизм обе половинки ключа 8 до контакта их базовых лунок 12 с упорами 11 барабана 2. Кодовые впадины 9 ключа, взаимодействуя с выступами 4, перемещают пластины 3 в положение, при котором их выемки 5 располагаются в линию. Под действием пружины блокирующая планка сместится в выемки 5 пластин и соединится с барабаном 2. При повороте барабана за выступающие части ключа 8 или за выступающие части рамки ключевой щели поворачивается поводок 7, отпирая замок.Запирание производится аналогичным образом. После вытаскивания обеих половинок ключа 8, воздействуя на...

Номер патента: 1601535

Опубликовано: 23.10.1990

Авторы: Кудряшов, Сабарно, Фоменко, Шиян

МПК: G01M 3/24

Метки: герметичности

...исследуют его не во всем диапазоЪне частот Я , О, а в ограниченной полосе частот Ь Я,Усиленный сигнал с блока 8 выборасигналов подается на измеритель 9частоты, например, типа ЧЗА, Усредненное значение измеренной частоты, представленное в цифровом виде,используют для получения в вычислителе 10 конечного результата измерений.Способ контроля герметичностиизделий осуществляется следующим образом,Испытуемое изделие, например трубопровод, заполняют рабочей средойпод избыточным давлением. АУВД размещают в полости трубопровода и перемещают вдоль него, регистрируя звуковые колебания в непосредственной близости от дефекта.При пассивной диагностике полых изделий появление звуковых колебанийслужит признаком истечения среды черездефект. Процесс...

Номер патента: 1601103

Опубликовано: 23.10.1990

Авторы: Давыдов, Евецкий, Костышев, Фоменко

МПК: C09K 7/02

Метки: буровой, раствор

...натрия плотнос воды вносят 30 г (3 мас,Ж) глины итью 1300 кг/мэ с модулем 2,6 и 0,1 г перемешивают до полуценир однородной(0,01 мас.6) ПАА с мол,м. 3 10 и суспензии, в которую вводят 200 гстепенью гидролиза 33, после чего (20 мас.1) КСс содержанием мепроизводят перемешивание до получения тилольных групп 3 М, а затем 20 годнородного раствора. Полуценный бу (2 мас./) силиката натрия плотностьюровой раствор характеризуется следую кг/мз с модулем 2,8 и 0,9 гщими параметрами;= 1025 кг/мз УВ = (0,09 мас,".) ПАА с мол.м. 6 10 и, = 3 дПа, Со = 0производят перемешивание до полученияП р и и е р . В 8385 г (83,85 мас 4 25 однородного раствора. Полуценный буводы вносят 25 г (2,5 мас. о) бентони- ровой раствор характеризуется следута и...

Номер патента: 1599468

Опубликовано: 15.10.1990

Авторы: Анохин, Фоменко, Черкасов, Чистяков, Шкура

МПК: E02B 8/08

Метки: рыбопропускное, сооружение

...стенками 4,установленными с образованием в плане раструба. Внутри направляющих стенок 4, выше уровня воды, расположены раздающие коллекторы 5, соединенные через регулятор (не показано)верхним бьефом, Кроме гого кол"лекторы 5 имеют выходные отверстия6, Оси которых расположены под р 4 зными углами к горизонту,Рыбопропускное сооружение работает следуюшим образом,В зависимости от ихтиологическойобстановки, расход на привлечениерыб подается в рыбоходный тракт 1посредством открьггия блока 2 питанияна заданную величину, 1(роме того дополнительный, привлекающий рыбу расход подается во входную часть 3 псколлекторам 5, расположенным внутринаправлявших стенок 4, посредствомоткрытия регулятора, соединенного сверхним бьейом гидроузла. марной...

Номер патента: 1597269

Опубликовано: 07.10.1990

Авторы: Кутовой, Фоменко, Хайралла

МПК: B28B 1/08, B28B 21/14

Метки: подачи, смесей, строительных, уплотнения

...формовку последующих слоевизделия, если высота его превьппаетдлину сердечника 5,Изобретение относится к строительному производству и может быть использовано для формования пустотелыхизделий.5Цель изобретения - возможность изготовления пустотелых изделий,На фиг.1 изображено предлагаемоеустройство, общий вид; на фиг.2 -сечение А-А на фиг.1.Устройство состоит из вертикальной трубы 1, на которой смонтированвибратор 2 и воронка 3. В нижней части трубы 1 имеется днище 4, в центральном отверстии которого соосно тру бе 1 закреплен сердечник 5. Верхнийторец сердечника 5 выполнен в видераспределительного конуса 6, а нижний торецвыступает ниже днища 4.В днище 4 выполнены радиально расположенные отверстия 8 для выхода строительной смеси, а на...

Номер патента: 1597161

Опубликовано: 07.10.1990

Авторы: Векслер, Фоменко

МПК: A23N 15/00

Метки: протирочная

...пасты, соков, пюре, детского питания и других продуктов.Цель изобретения - повышение производительности, уменьшение материалоемкости и улучшение санитарной обработки протирочных машин,На фиг. 1 изображена протирочная машина, продольный разрез; на фиг. 2 разрез А - А на фиг. 1,Протирочная машина содержит корпус 1 с ситчатым барабаном 2, внутри которого расположен вращающийся вал 3 с пластинчатыми бичами 4, выполненными изогнутыми по кривой с непрерывно уменьшающимся углом ее наклона к оси вала по ходу продукта, и загрузочный бункер 5. Корпус 1 снабжен ребрами 6 жесткости, соединенными кольцом 7, и защищен кожухом-воронкой 8 с отверстием 9 для выхода переработанного сырья.Протирочная машина работает следующим образом.Сырье,...

Номер патента: 1596425

Опубликовано: 30.09.1990

Авторы: Абакумова, Буденный, Титов, Фоменко

МПК: H02M 7/538

Метки: инвертор, транзисторный

...что в начальный моментвремени силовой транзистор 1 открыт, атранзистор 2 заперт. На обмотках управляющего трансформатора 7 действует напряжение с полярностью, указанной безскобок, Напряжение с обмотки 14 (15) выпрямляется диодом 16 (17) и фильтруетсяконденсатором 22 (23). К обмотке 18 трансформатора 11 через прямосмещенный диод20 и открытый силовой транзистор 1 приложено напряжение О э(фиг,2) конденсатора22, На остальных обмотках трансформатора11 действуют напряжения с полярностью,указанной без скобок (фиг,1).После реверса напряжения Оь, Ое(фиг.2) на обмотках управляющего трансформатора (полярность указана на фиг,1 в15 20 25 30 скобках) силовой транзистор 1 начинает закрываться. Но в течение времени рассасывания...

Номер патента: 1596069

Опубликовано: 30.09.1990

Авторы: Куракин, Неудачин, Фоменко

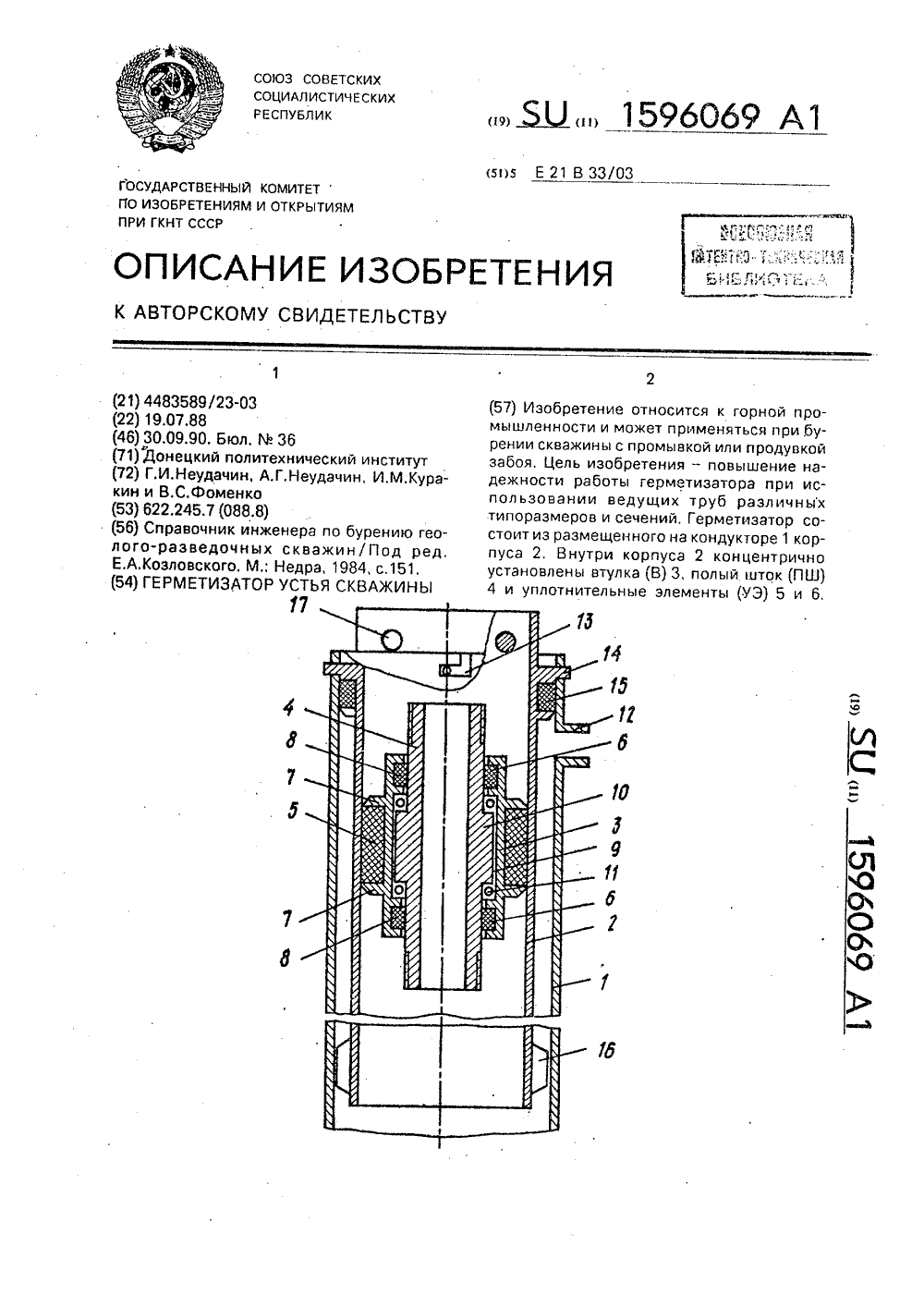

МПК: E21B 33/03

Метки: герметизатор, скважины, устья

...1 имеет боковой отвод 12 и Г-образные пазы 13,в которые входят пальцы 14 корпуса 2, образуя байонетное соединение, В верхнейчасти на корпусе установлен уплотнительный элемент 15, а в нижней части - центраПальцы 14 корпуса 2 входят в пазы 13 кондуктора 1, Пространство между корпусом 2 и кондуктором 1 герметизируется УЭ 15. Промывку или продувку забоя осуществляют через бурильную колонну и боковой отвод 12. Пространство между корпусом 2 и бурильной колонной герметизируется УЭ 5 и 6. При подаче бурильного инструмента В 3 перемещается в осевом направлении относительно корпуса 2. Ограничители 17 препятствуют выходу В 3 из корпуса 2 при ,съеме герметизатора, При наращивании бурильной колонны ограничители 17 извлекают из корпуса 2. 1 ил,тор...

Номер патента: 1594660

Опубликовано: 23.09.1990

Авторы: Машьянов, Нехамин, Фоменко

МПК: H02M 1/08

Метки: непосредственной, преобразователем, связью, трехфазным, частоты

...блока 12 с управляющими импульсами блока 14. Таким образом, формируются фазные напряжения, приложенные к нагрузке с заданной частотой, Частота вы" ходного напряжения преобразователя определяется напряжением О, подаваемым на вход задающего генератора 15, Импульсы задающего генератора 15 поступают на вход распределителя 16, на выходе которого образуются импульсы РИ - РИ 2 (фиг.3), обозначенные на фиг,2 как 1,2,3а. При а = 12 длительность импульса распределителя 16 составляет 360/12 = 30 эл,град. Выходные импульсы распределителя 16 поступают на первые входы формирователей на элементах(п х 2 И) - ИЛИ 26-31, на вторые входы которых поступают уровни "1" или "0" с выходов 1 - 6 блока 17 (в данном случае и = а/2 = 12/2 -- 6), разрешающие...

Номер патента: 1475336

Опубликовано: 23.09.1990

Авторы: Асеева, Голубкова, Ломов, Рублев, Фоменко

МПК: C12Q 1/00, G01N 33/48

Метки: вибрионов, формы, холерных

...К-Формы окрашивались в. бледно-розовый цвет, а у Л-форм наблюдалось красное окрашивание, свидетельствующее обобразовании фенилгидраэона глиоксиловой кислоты.П р и м е р 2, Иэ подозрительных колоний отбирают 2 петли материала (соответствует 5 млрд. микробных клеток) и в 0,2 " 0,4 мл буферного растнора (например, 0,15 М ХЕПЕС; рН 7,4) приготавливают бактериальную взвесь, Рабочие растворы приливаемых ингре" диентов готовят с расчетом, чтобы в , конечном объеме 1 мл содержались следующие количества компонентов, добавляемые в указанной последова-. тельности: 5 млрд. микробных клеток,.1,0 мг тритона Х"100, 0,2 мкмоль глиоксилата, 0,25 мкмоль ацетил-. КоА, после перемешивания и 30-минутногооинкубирования при 37 С (максимальное время,...

Номер патента: 1590726

Опубликовано: 07.09.1990

Авторы: Михайлов, Фоменко, Шагин, Шапошников

МПК: F16C 11/06

Метки: универсальный, шарнир

...вводят серьгу 5, Совместивотверстие 21 с отверстиями 13 и 14,вводят шарнирный палец б, Совместивотверстия 20 с отверстиями 22, вводят шарнирный палец 7. Осевую Фиксацию пальцев 6 и 7 осуществляют любым известным способом.Угловое пространственное перемеще" ние двух звеньев 3 в пределах угла 4 осуществляется при взаимодействии их полусферических головок 17 с поверхностями сферических гнезд 10 обоймы 1, а звена 4 - посредством серьги 5 и.шарнирных пальцев 6 и 7,Выполнение обоймы из двух составных частей с продольной плоскостью стыковки, соединение составных частей посредством оболочки и шарнирного пальца и соединение третьего звена с обоймой посредством серьги, указанного шарнирного пальца и другого шарнирного пальца обеспечивают...

Номер патента: 1588551

Опубликовано: 30.08.1990

Авторы: Колпаков, Латыпов, Лялин, Тобольский, Фоменко

МПК: B28B 1/52

Метки: акустических, плит

...формования и вакуумирования ковер подается в камеру полимеризации для тепловой обработки. Высушенный ковер с заполимеризованным связующим, выходя чз камеры, непрерывно вдоль оси поворачивается на 90 и переводится из горизонтального положения в вертикальное и поступает в пространство между транспортерами с вертикально расположенными ветвями. Ветви транспортера фиксируют ковер в вертикальном положении и, смыкаясь, образуют подвижные формы размером 600 Х 600 ХЗО мм, в которые непрерывно сверху через щели заливается гипсовый шлам и прикатывается валиком.Формование изделий производится со ско ростью 1 м/мин. При достижении гипсовым шламом разборочной прочности, примерно через 10 мин после заливки, производится раскрытие ветвей формуюших...

Номер патента: 1586986

Опубликовано: 23.08.1990

Авторы: Герцева, Петрик, Фоменко, Шагин

МПК: B65H 69/06

Метки: движущимся, жгутом, непрерывным, нити, сращивания, элементарной

...или одновремеьно.Эта операция осуществляется путем перемещения рассекателей 5, 10 в верхнее (согласно фиг. 1) положение. Затем, при помощи привода 9 через шестерню 8, кольцо 1 с рассекателем 5 приводится во вращение, осуществив несколько оборотов. (согласно ранее проведенных опытов до 5 - 6 оборотов). В отверстие остановившегося рассекателя 5 вводится оборванная нить 7 и после этого рассекатели 5 и 10 (желательно одновременно) выводятся из зоны жгута 13 путем перемещения их вниз (фиг. 3). Имеющий технологическое натяжение, скрученный жгут 13, освободившись от рассекателей, самораскручнвается и в то же время закручивает на себя заправляемую нить 7, попавшую в зазор между двумя сомкнувшимися потоками. Так как силы сжатия жгута 13...

Номер патента: 1586981

Опубликовано: 23.08.1990

Авторы: Дурманов, Качан, Петрик, Фоменко

МПК: B65H 20/20

Метки: ленточного, натяжения

...к цл)(кости дисков 15, причем иглы:О;ттцвоцоложных дисксв 5 должны оьг(ь цякло-ЕИ) Нят Встг)счт) Л р)уг )у)уГу. 3уГО: НЯ КЛО- ня:и)лжец 6 ьгь равен углу наклоня ся)х дисков 15 и катку)з 12 Относ(ггсльт: 1586981кромочных нитей 3. Это значительно облегчает съем кромочных нитей 3 катками 12с игл 16 по окончании их совместногодвижения,Устройство работает следующим образом.До начала работы устройства диски 15совместно с катками2 выставляются спомощью тяг 7 и 8 на заданную ширинуленты и угол отклонения катков 12 от 10 носительцо кромочной нити 3 (фиг. 2). УголОтклонени)1 катков 12 с дисками 15 относительно кромочной нити 3 колеблется впределах 5 - 10". Оптимальные величины отклонения угла установлены экспериментальцо нг модели. Дальнейшее...

Номер патента: 1583750

Опубликовано: 07.08.1990

Авторы: Горлов, Гребенюков, Еремин, Ляшенко, Сальников, Ткачук, Турубинер, Фоменко, Черкашин

МПК: G01G 19/04

Метки: весового, жидкого, учета, чугуна

...автоматичес кого и ручного формирований обслуживаются одной и той же подпрограммой, Признаками фиксации масс является также индикация "1" на соответствующих местах индикаторов 43 и 59 признаков массы и на соответствующих индикато рах блока 31 индикации.Автоматическая фиксация массы тары ковша осуществляется при наезде (установке) ковша на платформу весов, например, грузоприемного узла 34, а массы нетто - после окончания дозирования чугуна, При съезде ковша с чугуном с платформы весов формируется сигнал "Конец взвешивания". По этому сигналу, как и при ручной фиксации, с помощью блока 71 вывода и четвертого блока 23 ввода в МВУ 15 формируется сигнал третьего уровня прерывания. С помощью подпрограммы обслуживания этого уровня прерывания...

Номер патента: 1583604

Опубликовано: 07.08.1990

Авторы: Ткачук, Фоменко

МПК: E21C 37/04

Метки: гидропоршневого, насос, отрывника

...на нижнем торце отрывника установлена заглушка 35,В отрывнике расположены поршни 36с уплотнением 37, На торце поршня 36выполнен клин 38 или сферическая головка 39.Насос работает следующим образом,Отрывник устанавливается в шпуре,выполненном в горной породе. Приэтом ось поршня (поршней) 36 с клином38 располагается в требуемой плоскости разрушения. Затем рабочий начинаетнажимать ногой на педаль 14, котораячерез Рычаг 7 перемещает плунжер 2вниз, При этом рабочая жидкость изполости 19 через канал 20 поступаетв полость 18 насоса. Как только плунжер 2 перекроет канал 20, начинаетсясжатие рабочей жидкости в полости 18насоса, она через обратный клапан 21и канал 2 М поступает во внутреннюю158360 5кольцевую проточку 23 и через каналыв...

Номер патента: 1583603

Опубликовано: 07.08.1990

Авторы: Ткачук, Фоменко

МПК: E21C 37/04

Метки: монолитных, направленного, объектов, разрушения

...торец П 2поступает рабочее тело, Выдвигаясьиз К 1 своими заострением 4, П 2 воздействует на стенку шпура. Образовавшиеся на свободной поверхностишпура трещины совпадают с требуемойплоскостью разрушения породы, 1 з.п,ф-лы, 2 ил,ления 19 пружиной 21. Канал 22 служит для подвода рабочего тела в проточку 16, В корпусе на уровне расположения проточки 16 выполнены радиальные каналы 23 и 24, индивидуально сообщенные с гнездами корпуса разной ориентации (через каналы 9, 10 и 11, 12). Кольцо 15 с элементами является узлом подвода рабочего тела в гнезда под поршни, Кольцо удерживается на корпусе от продольного смещения стопорным кольцом 25.Устройство работает следующим обра зом.Корпус устанавливается в шпуре, выполненном в горной породе. При этом...

Номер патента: 1583421

Опубликовано: 07.08.1990

Авторы: Древко, Петраков, Федотова, Фоменко, Харченко

МПК: C07D 335/02

Метки: 4н-тиопиранов, замещенных

...(1 а) .Реакцию проводят аналогично примеру 1 исходя из 5 н,раствора НС 1 вметаноле при 20%-ном избытке сульфидацинка по отношению к исходному 1,5-дикетону. Время реакции 12 ч. Выход4 Н-тиопирана 2,44 г (72%), В реакционной среде присутствуют следы дике-тона (ТСХ).П р и ме р 4, 2,6-Дифенил,5-диметилН-тиопиран (1 б).Реакцию проводят аналогично примеру 1 исходя из 2; 1 г (0,0076 моль) 21 41,5-дифенил,4-диметилпентадиона,5 и 0,88 г (О,009 моль) сульфидацинка (избыток 2 пБ 18%) и 30,4 мл6,5 н,раствора НС 1 в абсолютном ме-.таноле. Время реакции,-60 мин. Выход 4 Н-тиопирана 2 г (98%). Т.пл.120-121 С (этанол).Найдено%: С 82,51; Н 6,25;Б 11,58.СН, БВычислено, %; С 82,27; Н 6,18;Б 1 1, 56 .ЯМРС- спе ктр ( СПС 1 ) м . д . :1 3 8 , 4 2; 1 2 9, 5 4;...

Номер патента: 1581758

Опубликовано: 30.07.1990

Авторы: Голубов, Корж, Мисюра, Перистый, Перлухин, Прокопьева, Ростовский, Фоменко, Фрадкин

МПК: C22B 1/00

Метки: агломерации, подготовки, шлама

...количества непрогасившейся извести, снижению качества окомкования смеси и такженедоиспользованию тепла реакции.Выгрузка общей массы смеси изсмесителя менее 50 ведет к перегреву смеси (более 100 С): и обильномупаровыделению, цто затоудняет работуобслуживающего персонала и пересушкесмеси,Выгрузка общей массы смеси более75 ведет к недогреву смеси до 80 -100 С и к продолжительному гашениюактивных оксидов извести, снижаетпроизводительность агрегата.П р и м е р, На участке подготовки отходов кислородно- конвертерного цеха меткомбината им.Дзержинского предварительное обезвоживание шламов до30-453 осуществляется при помощидвухстадийного сгущения с применением полиакриламида и фильтрацией надисковых вакуум-Фильтрах,Окончательная подготовка...
