Утилизатор для систем кондиционирования воздуха
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

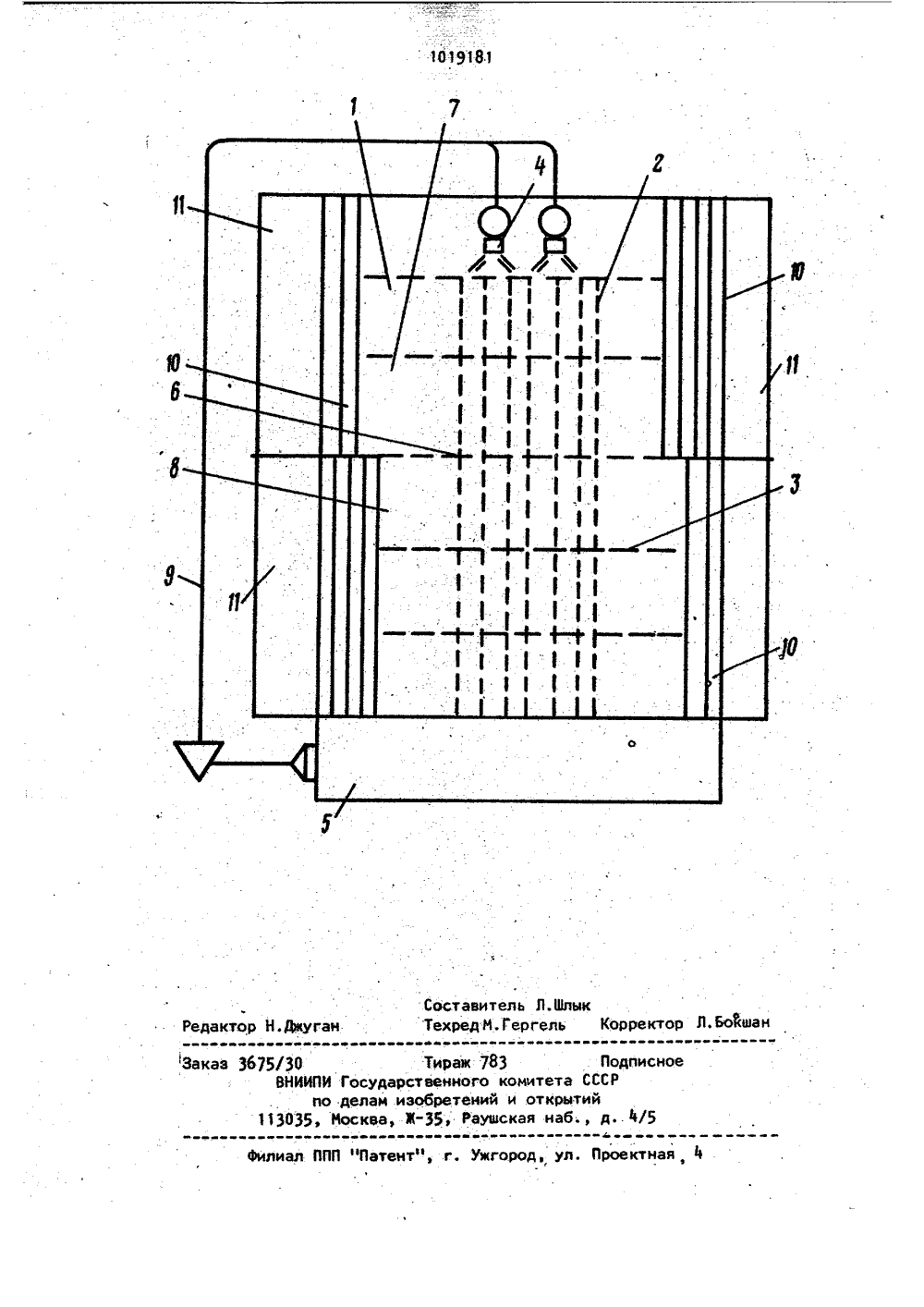

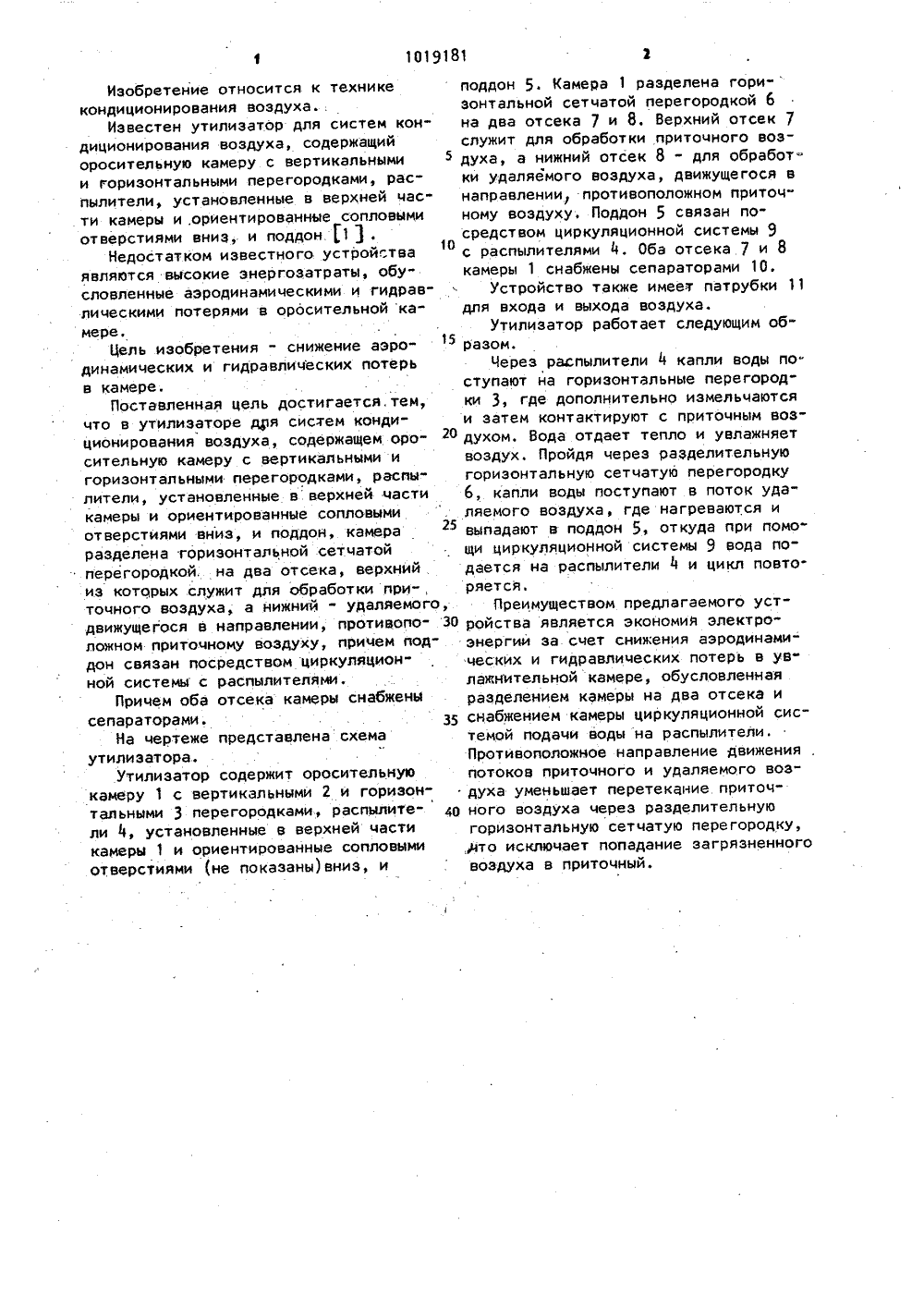

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКРЕСПУБЛИН А 4 Е 3/ СР1 ТИИ И ОТН ЕТ ГОСУДАРСТВЕННЫЙ КО ПО ДЕЛАМ ИЗОБРЕТЕНИ ОПИСАНИЕ К АВТОРСКОМУ СВ(71) .Всесоюзный научно-исследовательский и проектно-конструкторский институт по оборудованию для кондиционирования воздуха и вентиляции(54) (57) 1. УТИЛЙЗАТОР ДЛЯ СИСТЕИ КОЙДИЦИОНИРОВАНИЯ ВОЗДУХА, содержащийоросительную камеру с вертикальнымии горизонтальными перегородками, распылители, установленные в верхней части камеры и ориентированные сопловыми отверстиями вниз, и поддон, о т л ич а ю щ и й с я тем, что, с целью снижения аэродинамических и гидравлических потерь в камере, последняя разделена горизонтальной сетчатой пе регородкой на два отсека, верхний из которых служит для обработки приточного воздуха, а нижний - удаляемого, движущегося в направлении, противоположном приточному воздуху, причем поддон связан посредством циркуляционной системы с распылителями,2, Утилизатор по и.1, о т л и "., ч а ю щ и й с я " тем, что оба отсека Ь камеры снабжены сепараторами, 1019181Изобретение относится к технике поддон 5. Камера 1 разделена гори- " кондиционирования воздуха зонтальной сетчатой перегородкой 6Известен утилизатор для систем кон- на два отсека 7 и 8, Верхний отсек 7 диционирования воздуха, содержащий служит для обработки приточного возоросительную камеру с вертикальнымидуха, а нижний отсек 8 - для обработи горизонтальными перегородками, рас- ки удаляемого воздуха, движущегося в пылители, установленные в верхней час- направлении, противоположном приточти камеры и,ориентированные сопловыми ному воздуху, Поддон 5 связан по- отверстиями вниз, и поддон. 1 , средством циркуляционной системы 9Недостатком известного устройства с распылителями 4. Оба отсека.7 и 81 Оявляются высокие энергозатраты, обу- камеры 1 снабжены сепараторами 10, словленные аэродинамическими и гидрав- . Устройство также имеет патрубки 11 лическими потерями в оросительной ка- для входа и выхода воздуха. мере, Утилизатор работает следующим обЦель изобретения - снижение аэро разом.динамических и гидравлических потерь Через распылители 4 капли воды по- в камере. ступают на горизонтальные перегород"Поставленная цель достигается,тем, ки 3, где дополнительно измельчаются что в утилизаторе для систем конди- и затем контактируют с приточным возционирования воздуха, содержащем оро О духом, Вода отдает тепло и увлажняет сительную камеру с вертикальными и воздух. Пройдя через разделительную горизонтальными перегородками, распы" горизонтальную сетчатую перегородку лители, установленные в верхней части 6, капли воды поступают в поток удакамеры и ориентированные сопловыми . ляемого воздуха, где нагреваются и отверстиями вниз, и поддон, камеравыпадают в поддон 5, откуда при помо" разделена горизонтальной сетчатой щи циркуляционной системы 9 вода по- перегородкой. на два отсека, верхний дается на распылители 4 и цикл повтоиз которых служит для обработки при-, ряется.точного воздуха, а нижний - удаляемого, Преимуществом предлагаемого устдвижущегося в направлении, противопо ройства является экономия электро- ложном приточному воздуху, причем под- энергии за счет снижения аэродинамидон связан посредством циркуляцион- . ческих и гидравлических потерь в ув" ной системы с распылителями. лажнительной камере, обусловленнаяПричем оба отсека камеры снабжены разделением камеры на два отсека и сепараторами. з снабжением камеры циркуляционной сисНа чертеже представлена схема темой подачи воды на распылители. утилизатора. Противоположное направление движенияУтилизатор содержит оросительную потоков приточного и удаляемого возкамеру 1 с вертикальными 2 и горизон- духа уменьшает перетекание приточтальными 3 перегородками, распылите" О ного воздуха через разделительную ли 4, установленные в верхней частигоризонтальную сетчатую перегородку, камеры 1 и ориентированные сопловыми что исключает попадание загрязненного отверстиями (не показаны)вниз, ивоздуха в приточный.ыкКорре Редактор га аказ 3675/30 ВНИИПИ Г по д 113035, Иос
