Система кондиционирования с автоматическим регулированием тепловлагосодержания приточного воздуха

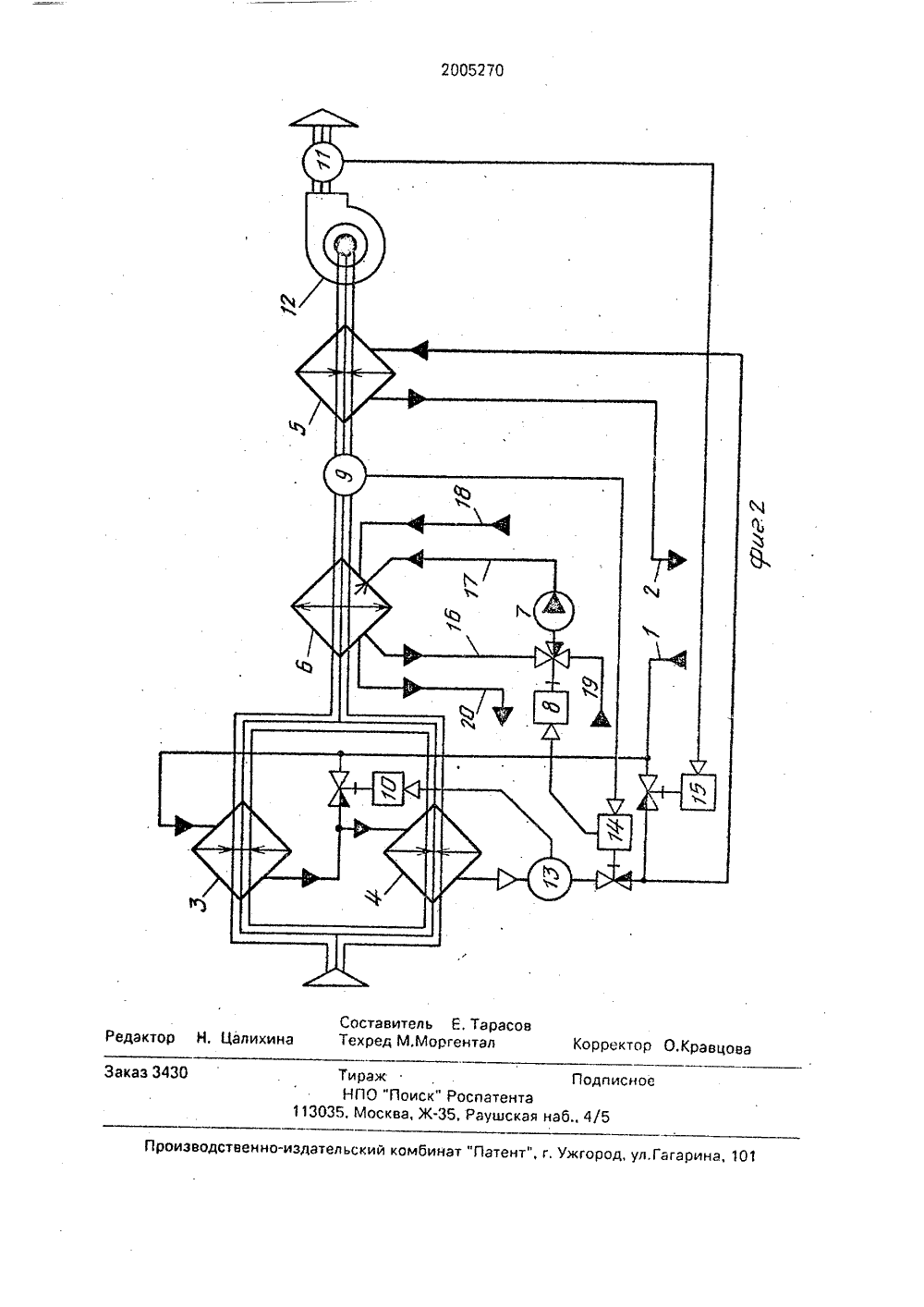

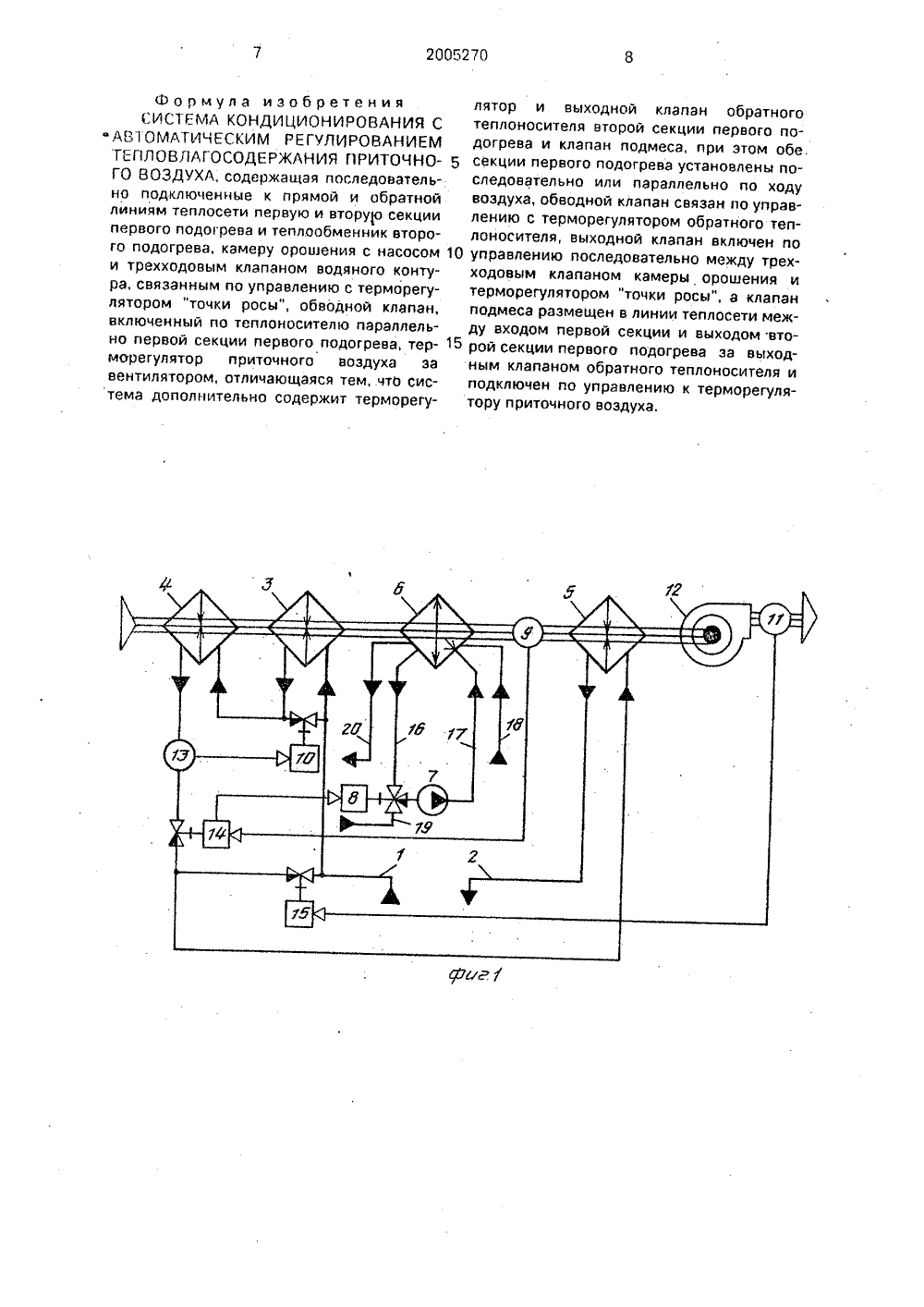

(19) К(Х (11) (51) Б Р 2,4 Р 3 06 11 0 ОПИСАНК ПАТЕНТУ ЕТЕН Комитет Российской Федерации по патентам и товарным знакам(54) СИСТЕМА КОНДИЦИОНИРОВАНИЯ С АВТОМАТИЧЕСКИМ РЕГУЛИРОВАНИЕМ ТЕПЙОВЛАГОСОДЕРЖАНИЯ ПРИТОЧНОГО ВОЗДУХА(57) Сущность изобретенитс система содержитпоследовательно подключенные к прямой и обратной линиям теплосети первую и вторую секции первого подогрева и теплообменник второго подогрева, камеру орошения с насосом и трехходовым клапаном водяного контура, связанным по управлению с терморегулятором (ТР) "точки росы". Обводной клапан включен по теплоноситепю параллельно первой секции первого подогрева, ТР приточного воздуха - за вентилятором. Обе секции первого подогрева установлены последовательно или параллельно по ходу воздуха. Обводной клапан связан по управлению с ТР обратного теплоносителя, Выходной клапан включен по управлению последовательно между трехходовым клапаном камеры орошения и ТР "точки росы". Клапан подмеса размещен в пинии теплосети между входом первой секции и выходом второй секции первого подогрева за выходным клапаном обратного теплоносителя и подключен по управлению к ТР приточного воздуха 2 ипИзобретение относится к технике кандиционирования воздуха, в частности к регулированию тепловлагосодержанияприточного воздуха.Известна установка кондициониравания воздуха, содержащая подключенные кпрямой и обратной линиям теплосети перя ю и вторую секции первого подогрева и,; о; водяного контура, связанным по управлению с термарегулятаром тачки расы 1обсадной клапан, вк начениый по теплоноситегпа параллельно первой секции первогоподогрева, терморегулятор приточного воздух за вентилятором,К недостатку данной установки следуетотнести низкую экономичность из-за использования. прямого теплоносителя дляпервого и второго подогрева. 20наиболее близким к изобретению1;х п 1 ческим решением является системакондициониравания, содержащая последовательно подключенные к прямой и об-оератной линиям теплосети первую и вторую:е оии первого подогрева и теплаабменниквторого падагрева, камеру орошения с насосам и трехходовым клапаном водяногоконтурасвязанным по управлению с терморегулятором "то 1 ки росы", обводной клапан, включенный по тепланосителюпараллельно первой секции первого подогрев" терморегулятор притачнаго воздухаза вентиляторам и воздушный клапан передвторой секцией первого подогрева. 35Данная система более полно использует тепланоситель теплосети, однакоимеет тот недостаток, что при закрытиивоздушного клапана в процессе регулирования происходит некоторое увеличение 40аэродинамического сопротивления на первом падогреве, а при неплотном закрытииего в теплый период года может происходить некоторый подогрев наружного воздуха, что снижает зону применения и 45экономичность системы в целом.Цель изобретения - расширение зоныприменения и повышение экономичностисистемы,Поставленная цель достигается тем, что 50в систему кондицианирования, содержа,цую последовательно подключенные к прямой и обратной линиям теплосети первую ивторую секции первого подогрева и теплообменник второго подогрева, камеру орощения с насосом и трехходовым клапаномводяного контура, связанным по управлению с термарегуляторам "точки росы",обводной клапан, включенный по теплоносителю параллельно первой секции перваго подогрева, терморегулятор притачного воздуха за вентилятором, дополнительно введены терморегулятор и выходной клапан обратного теплоносителя второй секции первого подогрева и клапан подмеса, причем абе секции первого подогрева установлены последовательно по ходу воздуха, обводной клапан связан по управлению с терморегулятором обратного теплоносителя, выходной клапан включен по управлениа последовательна между трехходовым клапаном камеры орошения и терморегулятором "точки росы", а клапан подмеса включен между входом первой секции и выходом второй секции первого подогрева за выходным клапаном обратного теплоносителя и связан по управлению с терморегулятором приточного воздуха,В сравнении с прототипом заявленный обьект обладает "новизной", сравнение его с другими техническими решениями в данной и смежной областях техники обеспечивает соответствие критерию изобретения "существенные отличия",На фиг.1 и 2 представлены функциональные схемы регулирования при последовательном и параллельном включениях секций первого подогрева по ходу воздуха.Системз кондиционирования по фиг.1 включает в себя последовательно подключенные к прямой и обратной линиям 1 и 2 теплосети первую и вторую секции 3 и 4 пеаваго подогрева и теплообменник 5 второго подогрева, камеру 6 орошения с насосам 7 и треххадавым клапаном 8 вадянага контура, связанным по управлению с термарегулятором 9 "точки росы", обводной клапан 10, включенный по тепланасителю параллельно первой секции 3 первого подогрева, терморегулятор 11 притачного воздуха за вентиляторам 12, дополнительно введенные терморегулятор 13 и выходной клапан 14 обратного теплоносителя второй секции 4 первого подогрева и клапан 15 подмеса, причем обе секции 4 и 3 первого подогрева установлены последовательно по ходу воздуха, обводной клапан 10 связан по управлению с терморегулятором 13 обратного теплоносителя, выходной клапан 14 включен по управлению последовательно между треххадавым клапаном 8 камеры 6 орошения и термарегулятором 9 "точки расы", а клапан 15 падмеса включен между входом первой секции 3 и выходом второй секции 4 первого подогрева за клапаном 14 обратного теплоносителя и связан по управлению с терморегулятаром 11 притачнаго воздуха.Водяной контур камеры 6 орошения включает в себя трубопроводы 16. 17 и 18циркуляции, нагнетания и подпитки, а также прямую и обратную линии 19 и 20 холодоснабжения.Отличие системы по фиг.2 заключается в том, что секции 3 и 4 пеового подогрева установлены параллельно по ходу воздуха.Система кондиционирования воздуха работает следующим образом,Наружный воздух последовательнопропускают через секции 4 и 3 первого подогрева, камеру б орошения, теплообменник 5 второго подогрева и вентилятором 12 под-,от в обслуживаемое помещение начертежах не показано). Холодный период года, Регулирование влажности приточноговоздуха осуществляет терморегулятор 9"точки росы" путем воздействия на выходной клапан 14 обратного теплоносителя; при понижении температуры "точки росы" выходной клапан 14 открывается, увеличивая расход теплоносителя из прямой линии1 теплосети через обе секции 3 и 4 первого подогрева; при повышении - закрывается,При этом камера 6 орошения работает вадиабатическом режиме. Трехходовый клапан 8 открыт на проход воды из циркуляционного трубопровода 16 к насосу 7, который 10 20 по нагнетательному трубопроводу 17 пода-. ет ее для разбрызгивания в камеру 6 ороше ния. Компенсация уноса воды вобрабатываемый воздух осуществляется потрубопроводу 18 подпи ки, например, из водопровода через шаровой кран на чертежах не показаны).Регулирование температуры обратноготеплоносителя на выходе второй секции 4первого подогрева осуществляется терморегулятором 13 на некотором гарантируемом минимуме 20-30 С) путем воздействия 40 на обводной клапан 10; при понижении температуры обратного теплоносителя обводной клапан 10 открывается, увеличивая расход и температуру теплоносителя, проходящего через вторую секцию 4 первого 45 подогрева, и уменьшая расход теплоносителя через первую секцию 3 первого подогрева; при повышении - закрывается. При этом ь,щий теплообьем на первом подогреве практически не меняется, что не привносит 50 возмущающего воздействия на процесс регулирования тепловлагосодержания приточного воздуха.Регулирование температуры приточного воздуха осуществляется терморегулято 55 ром 11 путем воздействия на клапан 15 подмеса: при понижении температуры приточного воздуха клапан 15 открывает;з, что приводит к увеличению темпера. уры и расхода теплоносителя, прахал,чо.;его через теплообменник 5 второго по;огревэ в обратную линию 2 теплосети ри повышении - закрывается.С ростом температуры наружного воздуха клапаны 10 и 15 будут открываться, а клапан 14 - закрываться.Наконец, при некоторой температуре, когда не требуется нагрева наружного воздуха, выходной клапан 14 закрывается полностью, исключая расход теплоносителя на первом подогреве.Теплый период года.При полном закрытии выходного клапана 14, например., через его концевые выключатели (на чертежах не показаны) терморегулятор 9 "точки росы" переводится на управление трехходовым клапаном 8. Пои повышении темпер"турь; "точки росы" клапан 8 открывается в сторону прямой линии 19 холодоснабжения; при повышении. закрывается. Излишки воды от поступления холодной воды из прямой линии 19 системы холодоснабжения и конденсации влаги из обоабатываемого воздуха в камере 6 орошения возвращаются самотеком по обратной линии 20 в систему холодоснабжения.Регулирование температуры приточного воздуха осуществляется терморегулятором 11 путем воздействия на клапан 15: при понижении температуры прито",: ого воздуха клапан 15 открывается; при повышении - закрывается.Работа системы кандиционирования воздуха по фиг,2 осуществляется аналогичным образом для всех узлов регулирования, включая и поддержание температуры обратного теплоносителя в пределах 20- 30 СПричем точность поддержания этой температуры может быть в пределахТаким образом, благодаря новой совокупности существенных отличительных признаков предлагаемая система кондиционирования обладает высокими качественными и зкономическими показэтелями и может устойчиво работать при различных температурных грефиках теплосети в широком диапазоне температур наружна о воздуха. 56) Лвторское свидетельство СССРВ 1668819, кл. Р 24 Р 3/06, 1989.Формула изобретенияСИСТЕМА КОНДИЦИОНИРОВАНИЯ С АВТОМАТИЧЕСКИМ РЕГУЛИРОВАНИЕМ ТЕПЛОВЛАГОСОДЕРЖАНИЯ ПРИТОЧНОГО ВОЗДУХА, содержащая последовательно подключенные к прямой и обратной линиям теплосети первую и вторую секции первого подогрева и теплообменник второго подогрева, камеру орошения с насосом и трехходовым клапаном водяного контура, связанным по управлению с терморегулятором "точки росы", обводной клапан, включенный по теплоносителю параллельно первой секции первого подогрева, терморегулятор приточного воздуха за вентилятором, отличающаяся тем,.что система дополнительно содержит терморегулятор и выходной клапан обратного теплоносителя второй секции первого подогрева и клапан подмеса, при этом обе.5 секции первого подогрева установлены последовательно или параллельно по ходу воздуха, обводной клапан связан по управлению с терморегулятором обратного теплоносителя, выходной клапан включен по 10 управлению последовательно между трехходовым клапаном камеры орошения и терморегулятором "точки росы", а клапан подмеса размещен в линии теплосети между входом первой секции и выходом вто рой секции первого подогрева за выходным клапаном обратного теплоносителя и подключен по управлению к терморегулятору приточного воздуха., Цалихина Техред М,Моргентал Корректор О.Кравцов едакт Заказ 3430 Подписное Тираж НПО "Поиск" Роспатента035. Москва, Ж, Раушская наб 4/ изводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина
