Система кондиционирования воздуха помещения

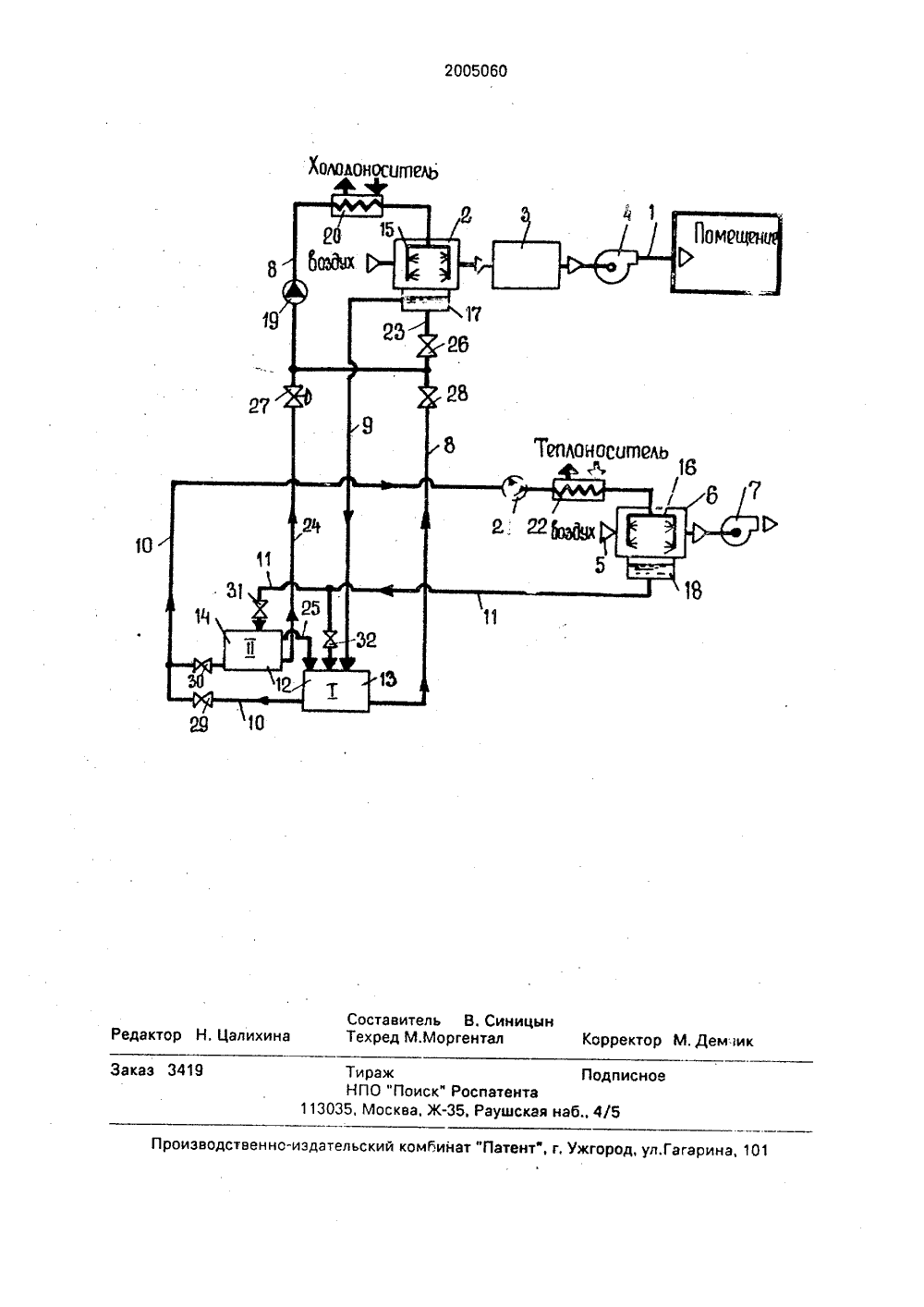

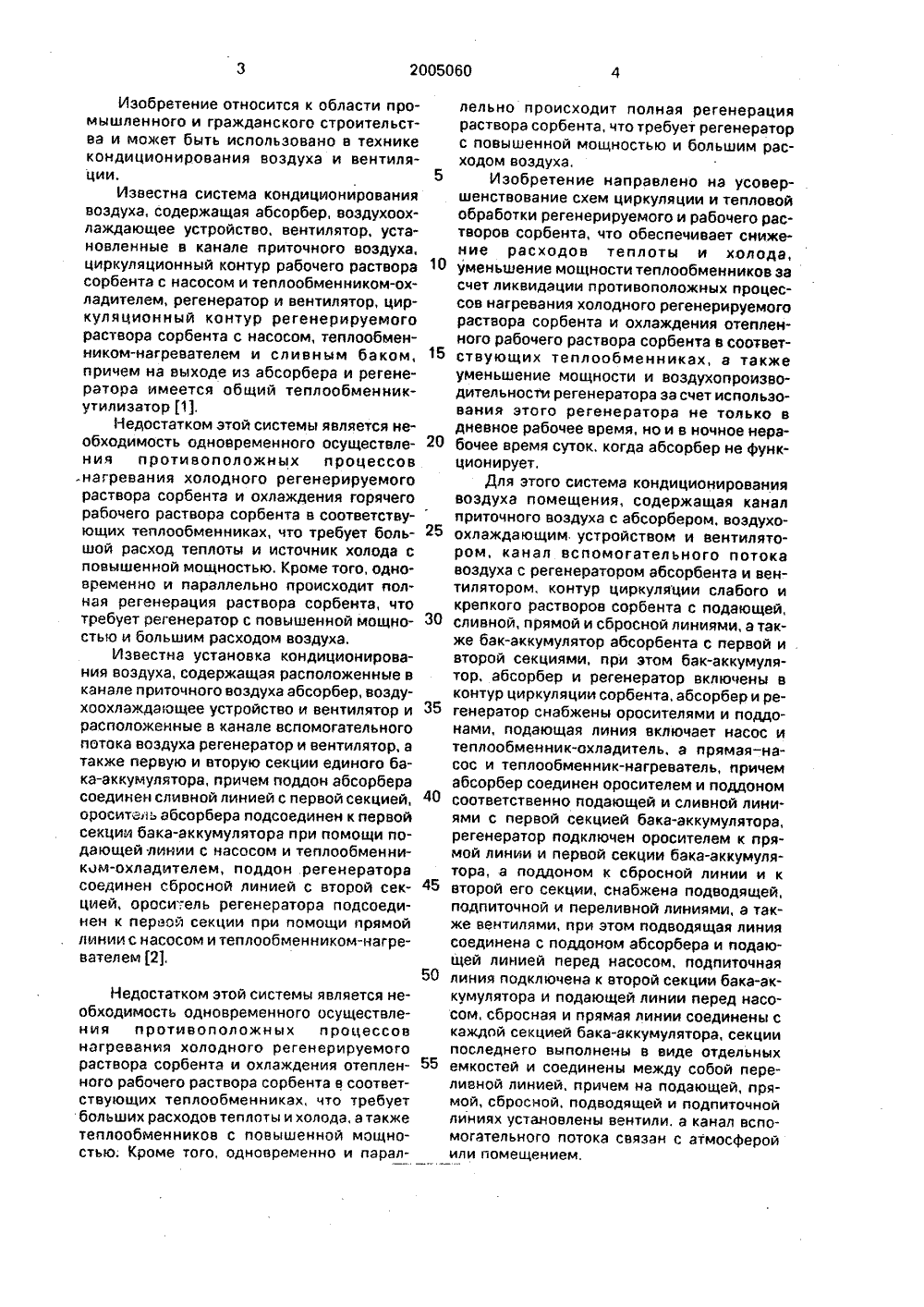

(19) ЙХЛ (11) (51) 5 Р 24 РЯ 00 Комитет Российской Федерации по патентам и товарным знакам ИЗОБРЕТЕН(84) СИСТЕЬЛА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА ПОМЕЩЕНИЯ ОПИСАН(57) Сущность изобретения: подводящая линия соединена с поддоном абсорбера и подающей пинией перед насосом Подпиточная линия подкпючена к второй секции бака-аккумулятора и к подающей линии перед насосом, Сбросная и прямая линии соединены с каждой секцией бака-аккумулятора, секции которого выполнены в виде отдепьных емкостей и соединены между собой переливной линией, На подающей, прямой, сбросной, подводящей и подпиточной линиях установпены вентили. Канап вспомогательного потока связан с атмосферой и/или помещением. 1 ил.2005060 50 Изобретение относится к области промышленного и гражданского строительства и может быть использовано в технике кондиционирования воздуха и вентиляции.Известна система кондиционирования воздуха, содержащая абсорбер, воздухоохлаждающее устройство, вентилятор, установленные в канале приточного воздуха, циркуляционный контур рабочего раствора сорбента с насосом и теплообменником-охладителем, регенератор и вентилятор, циркуляционный контур регенерируемого раствора сорбента с насосом, теплообменником-нагревателем и сливным баком, причем на выходе из абсорбера и регенератора имеется общий теплообменникутилизатор 11,Недостатком этой системы является необходимость одновременного осуществления противоположных процессов .нагревания холодного регенерируемого раствора сорбента и охлаждения горячего рабочего раствора сорбента в соответствующих теплообменниках, что требует большой расход теплоты и источник холода с повышенной мощностью. Кроме того, одновременно и параллельно происходит полная регенерация раствора сорбента, что требует регенератор с повышенной мощностью и большим расходом воздуха.Известна установка кондиционирования воздуха, содержащая расположенные в канале приточного воздуха абсорбер, воздухоохлаждающее устройство и вентилятор и расположенные в канале вспомогательного потока воздуха регенератор и вентилятор, а также первую и вторую секции единого бака-аккумулятора, причем поддон абсорбера соединен сливной линией с первой секцией, ороситель абсорбера подсоединен к первой секции бака-аккумулятора при помощи подающей линии с насосом и теплообменником-охладителем, поддон регенератора соединен сбросной линией с второй секцией, ороситель регенератора подсоединен к первой секции при помощи прямой линии с насосом и теплообменником-нагревателем 21,Недостатком этой системы является необходимость одновременного осуществления противоположных процессов нагревания холодного регенерируемого раствора сорбента и охлаждения отепленного рабочего раствора сорбента в соответствующих теплообменниках, что требует больших расходов теплоты и холода, а также теплообменников с повышенной мощностью; Кроме того, одновременно и парал 5 10 15 20 25 30 35 40 45 лельно происходит полная регенерация раствора сорбента, что требует регенератор с повышенной мощностью и большим расходом воздуха,Изобретение направлено на усовершенствование схем циркуляции и тепловой обработки регенерируемого и рабочего растворов сорбента, что обеспечивает снижение расходов теплоты и холода, уменьшение мощности теплообменников за счет ликвидации противоположных процессов нагревания холодного регенерируемого раствора сорбента и охлаждения отепленного рабочего раствора сорбента в соответствующих теплообменниках, а также уменьшение мощности и воздухопроизводительности регенератора за счет использования этого регенератора не только в дневное рабочее время, но и в ночное нерабочее время суток. когда абсорбер не функционирует,Для этого система кондиционирования воздуха помещения, содержащая канал приточного воздуха с абсорбером, воздухоохлаждающим устройством и вентилятором, канал вспомогательного потока воздуха с регенератором абсорбента и вентилятором, контур циркуляции слабого и крепкого растворов сорбента с подающей, сливной, прямой и сбросной линиями, а также бак-аккумулятор абсорбента с первой и . второй секциями, при этом бак-аккумулятор, абсорбер и регенератор включены в контур циркуляции сорбента, абсорбер и регенератор снабжены оросителями и поддонами, подающая линия включает насос и теплообменник-охладитель, а прямая - насос и теплообменник-нагреватель, причем абсорбер соединен оросителем и поддоном соответственно подающей и сливной линиями с первой секцией бака-аккумулятора, регенератор подключен оросителем к прямой линии и первой секции бака-аккумулятора, а поддоном к сбросной линии и к второй его секции, снабжена подводящей, подпиточной и переливной линиями, а также вентилями, при этом подводящая линия соединена с поддоном абсорбера и подающей линией перед насосом, подпиточная линия подключена к второй секции бака-аккумулятора и подающей линии перед насосом, сбросная и прямая линии соединены с каждой секцией бака-аккумулятора, секции последнего выполнены в виде отдельных емкостей и соединены между собой переливной линией, причем на подающей, прямой, сбросной, подводящей и подпиточной линиях установлены вентили, а канал вспомогательного потока связан с атмосферойили помещением, 2005060На чертеже представлена принципиальная схема системы кондиционирования воздуха помещения.Система содержит канал приточного воздуха 1 с абсорбером 2, воэдухоохлаждающим устройством 3 и вентилятором 4, канал вспомогательного потока воздуха 5 с регенератором 6 абсорбера и вентилятором 7, контур циркуляции слабого и крепкого растворов сорбента с подающей 8, сливной 9, прямой 10 и сбросной 11 линиями, а также бак-аккумулятор 12 абсорбента с первой 13 и второй 14 секциями, при этом бак-аккумулятор 12, абсорбер 2 и регенератор 6 включены в контур циркуляции сорбента, абсорбер 2 и регенератор 6 снабжены оросителями 15, 16 и поддонами 17, 18, подающая линия 8 включает насос 19 и теплообменник-охладитель 20, а прямая линия 10 - насос 21 и теплообменник-нагреватель 22, причем абсорбер 2 соединен оросителем 15 и поддоном 17 соответственно подающей 8 и сливной 9 линиями с первой секцией 13 бака-аккумулятора 12, регенератор 6 подключен оросителем 16 к прямой линии 10 и первой секции 13 бака- аккумулятора 12. а поддоном 18 к сбросной линии 11 и второй секции 14, кроме того, имеются подводящая 23, подпиточная 24 и переливная 25 линии, а также вентили 26, 27, при этом подводящая линия 23 соединена с поддоном 17 абсорбера 2 и подающей линией 8 перед насосом 19, подпиточная линия 24 подключена к второй секции 14 бака-аккумулятора 12 и подающей линии 8 перед насосом 19, сбросная 11. и прямая 10 линии соединены с секциями 13, 14 баха-аккумулятора, секции последнего выполнены в виде отдельных емкостей и соединены между собой переливной линией 25, причем на подающей 8, прямой 10, сбросной 11, подводящей 23 и подпиточной 24 линиях установлены вентили 28, 29, 30, 31, 32, 26, 27, а канал вспомогательного потока воздуха 5 связан с атмосферой и/или помещением.Система кондиционирования воздуха помещения (в теплый период года) работает следующим образом.В рабочее (дневное) время суток наружный воздух поступает в абсорбер 2 и осушается при контакте с рабочим раствором сорбента, имеющим концентрацию Кро и температуру 1 ро. Затем осушенный воздух подается в воэдухоохлаждающее устройство 3 для охлаждения и далее вентилятором 4 по каналу приточного воздуха 1 подается в помещение.Раствор, поглотивший влагу из воздуха, стекает в поддон 17 эбсорбера 2, откуда 5 10 15 20 25 30 35 40 45 50 55 забирается по подводящей линии 23 и затем по подающей линии 8 при помощи насоса 19 смешивается с определенным количеством крепкого раствора сорбента с концентрацией Кр, который поступает из второй секции 14 бака-аккумулятора 12 по подпиточной линии 24. Дозирование подмешиваемого крепкого раствора сорбента осуществляется при помощи регулирующего вентиля 27. Далее полученная смесь раствора с рабочей концентрацией Кро по подающей линии 8 подается в теплообменник-охладитель 20 для охлаждения до температуры 1 ро и затем поступает к оросителю 15 абсорбера 2. При этом за счет подпитки крепкого раствора и влаги, поглощенной в абсорбере из приточного воздуха, образуется излишек раствора сорбента, который по сливной линии 9 сбрасывается из поддона 17 абсорбера 2 в первую секцию 13 бака-аккумулятора 12. Количество крепкого раствора сорбента во второй секции 14 бака-аккумулятора 12 рассчитано на обеспечение непрерывной работы абсорбера 2 в течение рабочего (дневного) времени суток.Одновременно с началом работы абсорбера 2 включается насос 21, расположенный на прямой линии 10, для подачи в регенератор 6 регенерируемого раствора сорбента, Причем в первой секции 13 бака-аккумулятора 12 находится некоторое количество раствора, необходимое для заполнения циркуляционного контура регенерируемого раствора, который образуют прямая линия 10, регенератор 6, сбросная линия 11. Вентилятор 7 регенератора 6 не включен. Насос 21 забирает раствор сорбента из первой секции 13 и через теплообменник-нагреватель 22 подает его к оросителю 16 регенератора 6. Раствор сорбента стекает в поддон 18 регенератора 6 и по сбросной линии 11 подается обратно в первую секцию 13. При достижении заданной температуры раствора сорбента на выходе из теплообменниканагревателя 22 включается вентилятор 7 для подачи по каналу 5 в регенератор 6 вспомогательного потока воздуха и начинается процесс регенерации раствора сорбента,В течение рабочего (дневного) времени суток происходит опорожнение второй секции 14 бака-аккумулятора 12 и заполнение первой секции 13 этого бака. В конце рабочего (дневного) времени суток вентилем 27 отсекается подпиточная линия 24 крепкого раствора сорбента. Открывается вентиль 31 на сбросной линии 11 из поддона 18 регенератора 6 во вторую секцию 14 бака-аккумулятора 12, закрывается вентиль 32 и осуществляется перекачка раствора сорбента из первой секции 13 во вторую секцию 14 бака-аккумулятора 12. В момент, 2005060когда начинается сброс раствора по переливной линии 25 из второй секции 14 в первую секцию 13, открывается вентиль 30 и закрывается вентиль 29 на прямой линии 10 на выходе из первой секции 13. После этих операций отключается абсорбер 2 и насос 19 и весь рабочий раствор (в т,ч, из поддона 17 абсорбера 2) удаляется по подводящей линии 23 в первую секцию 13 бака-аккумулятора 12. При этом вентили 26 и 28 открыты.Процесс регенерации раствора сорбента продолжается при выключенном абсорбере 2 (в ночное время суток). При достижении концентрации раствора во второй секции 14 бака-аккумулятора 12 расчетной величины Крмах выключается вентилятор 7 и насос 21, Одновременно закрываются вентили 31, 30 и отключается подача теплоты в теплообменник-нагреватель 22, Система готова к работе,Формула изобретенияСИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА ПОМЕЩЕНИЯ, содержащая канал приточного воздуха с абсорбером, воздухоохлаждающим устройством и вентилятором, канал вспомогательного потока воздуха с регенератором абсорбента и вентилятором, контур циркуляции слабого и крупного раствора сорбента с подающей, сливной, прямой и сбросной линиями, а также бак-аккумулятор абсорбента с первой и второй секциями, при этом бак-аккумулятор, абсорбер и регенератор включены в корпус циркуляции сорбентэ, абсорбер и регенератор снабжены оросителями и поддонами, подающая линия включает насос и теплообменник-охладитель, а прямая - насос и теплообменник-нагреватель, причем абсорбер соединен оросителем и поддоном, соответственно подающей и сливной линиСледует отметить, что в начале рабочего(дневного) времени суток необходимо заполнить раствором циркуляционный контур, в который входят подающая линия 8,5 абсорбер 2, подводящая линия 23, теплообменник-охладитель 20 и насос 19, Для этогозакрывается вентиль 26 и насосом 19 поподающей линии 8 из первой секции 13 бака-аккумулятора 12 подается в абсорбер 210 требуемое количество раствора сорбента. Вмомент начала перелива раствора из поддона 17 абсорбера 2 по сливной линии 9 впервую секцию 13 открывается вентиль 26 изакрывается вентиль 28. Перед запуском на 15 соса 21 открываются вентили 29, 32.(56) 1, Баркалов Б.В. и Кэрпис Е.Е, Кондиционирование воздуха в промышленных, общественных и жилых з 4 аниях. М.:Стройиздат. 1982, с. 122.20 2. Авторское свидетельство СССРМ 1276862, кл. Р 24 г 5/00, 1985,ями с первой секцией бака-аккумулятора, регенератор подключен оросителем к пря мой линии и первой секции бака-аккумулятора, а поддоном - к сбросной линии и второй его секции, отличающаяся тем, что система дополнительно снабжена подводящей, подпиточной и переливной линия ми, а также вентилями, при этомподводящая линия соединена с поддоном абсорбера и подающей линией перед насосом, подпиточная линия подключена к второй секции бака-аккумулятора и подающей линии перед насосом, сбросная и прямая линия соединены с каждой секцией бака- аккумулятора, секции последнего выполнены в виде отдельных емкостей и соединены между собой переливной линией, причем на подающей, прямой, сбросной, подводящей и подпиточной линиях установлены вентили, э канал вспомогательного потока связан с атмосферой 45 и/или помещением,
