Система кондиционирования воздуха

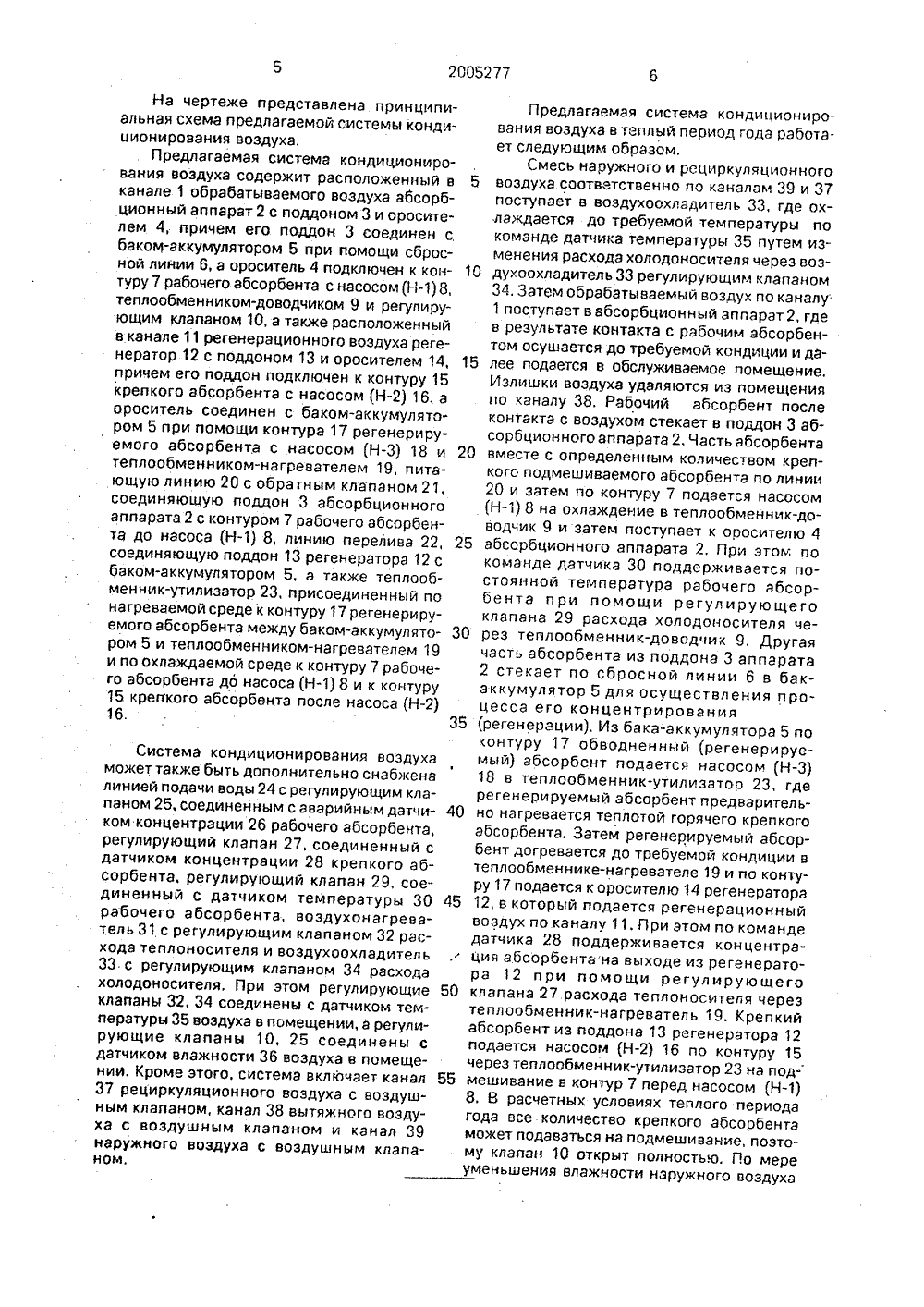

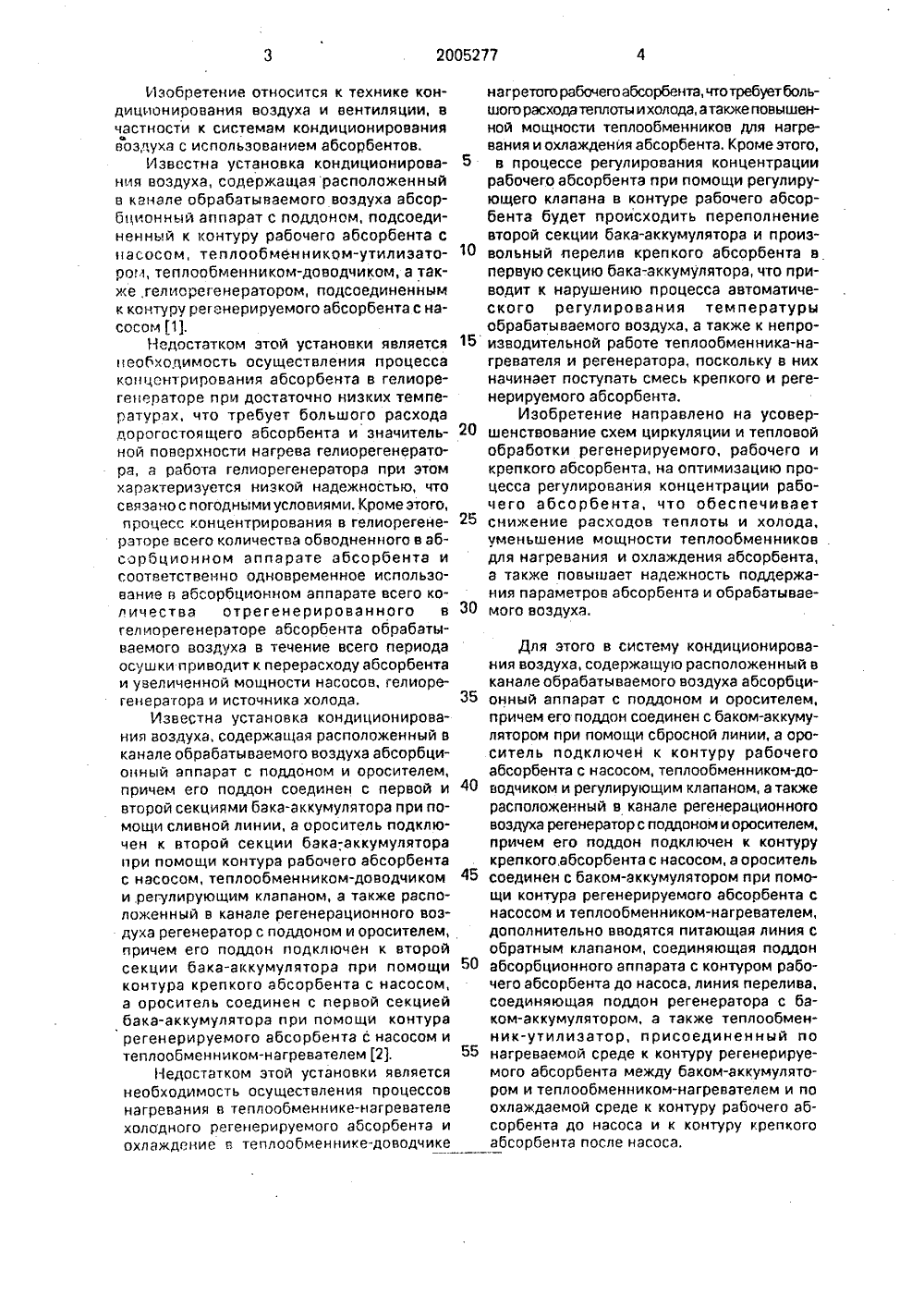

(54) СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА(57) Сущность изобретения: абсорбционный аппарат содержит ороситель и поддон, соединенный сбаком-аккумулятором сбросной линией. Оросительвключен в контур рабочего абсорбента с насосом,Комитет Российской Федерации по патентам и товарным знакам теплообменником-доводчиком и регулирующим клапаном. Канал регенератора подключен к контуру крепкого абсорбента с насосом, его ороситель соединен с баком-аккумулятором через контур регенерируемого абсорбента с насосом и с теппообменником-нагреватепем, Питающая линия с обратным клапаном подключена к поддону абсорбционного аппарата и к контуру рабочего абсорбента до насоса. Линия перелива соединяет поддон регенератора с баком-аккумулятором. Теплообменник-утилизатор размещен по нагреваемой среде в контуре регенерируемого абсорбента между баком-аккумулятором и теплообменником нагревателем и по охпаждаемой среде включен в контур рабочего абсорбента до насоса и в контур крепкого абсорбента после насоса 1 иа40 второй секциями бака-аккумулятора при помощи сливной линии, а ороситель подключен к второй секции бака-аккумулятора при помощи контура рабочего абсорбента с насосом, теплообменником-доводчиком 45 и регулирующим клапаном, а также расположенный в канале регенерационного воздуха регенератор с поддоном и оросителем, причем его поддон подключен к второй секции бака-аккумулятора при помощи 50 контура крепкого эбсорбента с насосом, а ороситель соединен с первой секцией бака-аккумулятора при помощи контура регенерируемого абсорбента с насосом и теплообменником-нэгревателем 2. 55Недостатком этой установки является необходимость осуществления процессов нагревания в теплообменнике-нагревателе холодного регенерируемого абсорбента и охлаждение в теплообмен нике-доводчике Изобретение относится к технике кондиционирования воздуха и вентиляции, в частности к системам кондиционирования воздуха с использованием абсорбентов,Известна установка кондиционирования воздуха, содержащая расположенный в канале обрабатываемого воздуха абсорбционный аппарат с поддоном, подсоединенный к контуру рабочего абсорбента с насосом, теплообменником-утилизаторои, теплообменником-доводчиком, а также,гелиорегенератором, подсоединенным к контуру регенерируемого абсорбента с насосом 11,Недостатком этой установки является необходимость осуществления процесса концентрирования абсорбента в гелиорегенераторе при достаточно низких температурах, что требует большого расхода дорогостоящего абсорбента и значительной поверхности нагрева гелиорегенератора, э работа гелиорегенераторэ при этом характеризуется низкой надежностью, что связачо с погодными условиями. Кроме этого, процесс концентрирования в гелиорегенерэторе всего количества обводненного в эбсорбционном аппарате эбсорбента и соответственно одновременное использование в абсорбционном аппарате всего количества отрегенерированного в гелиорегенераторе абсорбента обрабатываемого воздуха в течение всего периода осушки приводит к перерасходу абсорбента и увеличенной мощности насосов, гелиорегенератора и источника холода,Известна установка кондиционирования воздуха, содержащая расположенный в канале обрабатываемого воздуха абсорбционный аппарат с поддоном и оросителем,причем его поддон соединен с первой и 5 10 15 20 25 30 35 нагретогорабочегоабсорбента,чтотребуетбольшого расхода теплоты и холода, а также повышенной мощности теплообменников для нагревания и охлаждения абсорбента. Кроме этого, в процессе регулирования концентрации рабочего абсорбента при помощи регулирующего клапана в контуре рабочего абсорбента будет происходить переполнение второй секции бака-аккумулятора и произвольный перелив крепкого абсорбента в первую секцию бака-аккумулятора, что приводит к нарушению процесса автоматического регулирования температуры обрабатываемого воздуха, а также к непроизводительной работе теплообменника-нагревателя и регенератора, поскольку в них начинает поступать смесь крепкого и регенерируемого абсорбента,Изобретение направлено на усовершенствование схем циркуляции и тепловой обработки регенерируемого, рабочего и крепкого абсорбента, на оптимизацию процесса регулирования концентрации рабочего абсорбента, что обеспечивает снижение расходов теплоты и холода, уменьшение мощности теплообменников для нагоевания и охлаждения абсорбента, а также повышает надежность поддержания параметров абсорбента и обрабатываемого воздуха. Для этого в систему кондиционирования воздуха, содержащую расположенный в канале обрабатываемого воздуха абсорбционный аппарат с поддоном и оросителем, причем его поддон соединен с баком-аккумулятором при помощи сбросной линии, а ороситель подключен к контуру рабочего абсорбента с насосом, теплообменником-доводчиком и регулирующим клапаном, а также расположенный в канале регенерационного воздуха регенератор с поддоном и оросителем, причем его поддон подключен к контуру крепкого,абсорбентэ с насосом, а ороситель соединен с баком-аккумулятором при помощи контура регенерируемого эбсорбента с насосом и теплообменником-нагревателем, дополнительно вводятся питающая линия с обратным клапаном, соединяющая поддон абсорбционного аппарата с контуром рабочего абсорбента до насоса, линия перелива, соединяющая поддон регенератора с баком-аккумулятором, а также теплообменник-утилизатор, присоединенный по нагреваемой среде к контуру регенерируемого абсорбента между баком-аккумулятором и теплообменником-нагревателем и по охлаждаемой среде к контуру рабочего абсорбента до насоса и к контуру крепкого абсорбента после насоса.На чертеже представлена принципиальная схема предлагаемой системы кондиционирования воздуха.Предлагаемая система кондиционирования воздуха содержит расположенный в канале 1 обрабатываемого воздуха абсорбционный аппарат 2 с поддоном 3 и оросителем 4, причем его поддон 3 соединен с баком-аккумулятором 5 при помощи сбросной линии 6, а ороситель 4 подключен к контуру 7 рабочего абсорбента с насосом (Н) 8, теплообменником-доводчикам 9 и регулирующим клапаном 10, а также расположенный в канале 11 регенерационного воздуха регенератор 12 с поддоном 13 и оросителем 14, причем его поддон подключен к контуру 15 крепкого эбсорбента с насосом (Н) 16, а ороситель соединен с баком-аккумулятором 5 при помощи контура 17 регенерируемого абсорбента с насосом с,Н) 18 и теплообменником-нагревателем 19, питающую линию 20 с обратным клапаном 21, соединяющую поддон 3 абсорбционного аппарата 2 с контуром 7 рабочего абсорбентэ до насоса с,Н) 8, линию перелива 22, соединяющую поддон 13 регенератора 12 с баком-аккумулятором 5, а также теплообменник-утилизатор 23, присоединенный по нагреваемой среде к контуру 17 регене рируемого абсорбента между баком-аккумулятором 5 и теплообменником-нагревателем 19 и по охлаждаемой среде к контуру 7 рабочего абсорбента до насоса с,Н) 8 и к контуру 15 крепкого абсорбента после насоса с,Н) 16. Система кондиционирования воздуха может также быть дополнительно снабжена линией подачи воды 24 с регулирующим клапаном 25, соединенным с аварийным датчиком концентрации 26 рабочего абсорбента, регулирующий клапан 27, соединенный с датчиком концентрации 28 крепкого абсорбента, регулирующий клапан 29, соединенный с датчиком температуры 30 рабочего абсорбента, воздухонэгреватель 31 с регулирующим клапаном 32 расхода теплоносителя и воздухоохладитель 33 с регулирующим клапаном 34 расхода холодоносителя. При этом регулирующие клапаны 32, 34 соединены с датчиком температуры 35 воздуха в помещении, а регулирующие клапаны 10, 25 соединены с датчиком влажности 36 воздуха в помещении. Кроме этого, система включает канал 37 рециркуляционного воздуха с воздушным клапаном, канал 38 вытяжного воздуха с воздушным клапаном и канал 39 наружного воздуха с воздушным клапаном. Предлагаемая система кондиционирования воздуха в теплый период года работает следующим образом.Смесь наружного и рециркуляционного воздуха соответственно по каналам 39 и 37 поступает в воздухоохладитель 33, где охлаждается до требуемой температуры по команде датчика температуоы 35 путем изменения расхода холодоносителя через воздухоохладитель 33 регулирующим клапаном 34, Затем обрабатьсваемьсй воздух по каналу 1 поступает в абсорбционный аппарат 2, где в результате контакта с рабочим абсорбентом осушается до требуемой кондиции и далее подается в обслуживаемое помещение. Излишки воздуха удаляются из помещения по каналу 38. Рабочий абсорбент после контакта с воздухом стекает в поддон 3 абсорбционного аппарата 2, Часть абсорбентэ вместе с определенным количеством крепкого подмешиваемого абсорбента по линии 20 и затем по контуру 7 подается насосом(Н) 8 на охлаждение в теплообменник-доводчик 9 и затем поступает к оросителю 4 эбсорбционного аппарата 2, При этом по команде датчика 30 поддерживается постоянной температура рабочего абсорбента при помощи регулирующего клапана 29 расхода холодоносителя через теплообменник-доводчик 9. Другая часть абсорбента из поддона 3 аппарата 2 стекает по сбросной линии 6 в бакаккумулятор 5 для осуществления процесса его концентрирования срегенерации), Из бака-аккумулятора 5 по контуру 17 обводненньсй регенерируемый) абсорбент подается насосом (Н-З) 18 в теплообменник-утилизатор 23, где регенерируемый эбсорбент предварительно нагревается теплотой горячего крепкого эбсорбента. Затем регенерируемый абсорбент догревэется до требуемой кондиции в теплообменнике-нагревателе 19 и по контуру 17 подается к оросителю 14 регенератора 12, в который подается регенерационный воздух по каналу 11. При этом по команде датчика 28 поддерживается концентрация абсорбентэна выходе из регенерэтора 12 при помощи регулирующего клапана 27 расхода теплоносителя через теплообменник-нагреватель 19. Крепкий абсорбент из поддона 13 регенератора 12 подается насосом сН) 16 по контуру 15 через теплообменник-утилизатор 23 на под" мешивание в контур 7 перед насосом Н) 8, В расчетных условиях теплого периода года все количество крепкого абсорбента может подаваться на подмешивание, поэтому клапан 10 открыт полностью. По мере уменьшения влажности наружного воздуха2005277 по команде датчика влажности 36 регулирующий клапан 10 начинает закрываться. В связи с этим невостребованная часть крепкого абсорбента стекает по линии перелива 22 из поддона 13 регенеоатора 12 в бак-ак кумулятор 5.Предлагаемая система кондиционироеания воздуха в.холодный период года работает следующим образом.Расчетное количество наружного возду ха по каналу 39 подается в воздухонагреватель 31, где подогревается до конденсации по команде датчика температуры 35 при помощи регулирующего клапана 32 расхода теплоносителя. Затем подогретый воздух 15 смешивается с определенным количеством рециркуляционного воздуха и по каналу 1 подается в абсорбционный аппарат 2, где воздух увлажняется до требуемой кондиции в результате контакта с раба чим абсорбентом, и далее поступает в обслуживаемое помещение, Излишки воздуха удаляются из помещения по каналу 38, Рабочий абсорбент после контакта с воздухом стекает в поддон 3 абсорбционного аппара та 2, откуда по линии 20 и затем по контуру 7 насосом (Н) 8 подается на нагревание в теплообменник-доводчик 9 и затем поступает к оросителю 4 абсорбционного аппарата 2. 30При этом по команде датчика 30 поддерживается постоянной температура рабочего Формула изобретения 35СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, содержащая канал обрабатываемого воздуха с абсорбционным аппаратом, включающим ороситель и поддон, причем последний соединен с баком-акку мулятором сбросной линией, а ороситель включен в контур рабочего абсорбента с насосом, теплообменником-доводчиком и регулирующим клапаном, канал регенерационного воздуха с регенератором, вклю чающим ороситель и поддон, при этом поддон регенератора подключен к контуру крепкого абсорбента с насосом, а его ороситель соединен с баком-аккумулятором через контур регенерируемого абсорбента,50 с насосом и с теплообменником-нагреватеабсорбента при помощи регулирующего клапана 29 расхода теплоносителя через теплообменник-доводчик 9, Влажность воздуха в помещении поддерживается по команде датчика 36 при помощи регулирующего,клапана 25 подачи воды по линии 24 в поддон 3 абсорбционного аппарата 2. Абсорбент (например, раствор хлористого лития) обладает бактерицидным действием по отношению к обрабатываемому воздуху при концентрациях не менее 3. Для повышения надежности бактерицидной обработки воздуха в поддоне 3 абсорбционного аппарата 2 устанавливается аварийный датчик концентрации 26, настроенный на нижнее предельное значение концентрации абсорбента, например 5- 10. При достижении концентрации рабочего абсорбента предельной (5-10) по команде аварийного датчика 26 разрывается связь датчика 36 и клапана 25 и прекращается или уменьшается подача воды в поддон 3 абсорбционного аппарата 2,(56) Авторское свидетельство СССРМ 1276881, кл. Р 24 Е 3/14, опублик.15.12,1986.Авторское свидетельство СССРМ 1276882, кл. Г 24 Р 5/00, опублик,15.12,86. лемотличающаяся тем, что система дополнительно содержит питающую линию с обратным клапаном, линию перелива и теплообменник-утилизатор, при этом питающая линия подключена к поддону абсорбционного аппарата и к контуру рабочего абсорбента до, насоса, линия перелива соединяет поддон регенератора с баком-аккумулятором, а теплообменник-утилизатор размещен по нагреваемой среде в контуре регенерируемого абсорбента между баком- аккумулятором и теплообменником-нагревателем и по охлаждаемой среде включен в контур рабочего абсорбента до насоса и в контур крепкого абсорбента - после насоса.;:оставитель 8. СиницынТехред М,Моргентал к,орректор Л,Филь едактор А. Бер каз 343 Тираж Подписно НПО "Поиск" Роспатента13035, Москва, Ж, Раушская наб., 4/5 оизводственн ательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
