Система утилизации теплоты дымовых газов

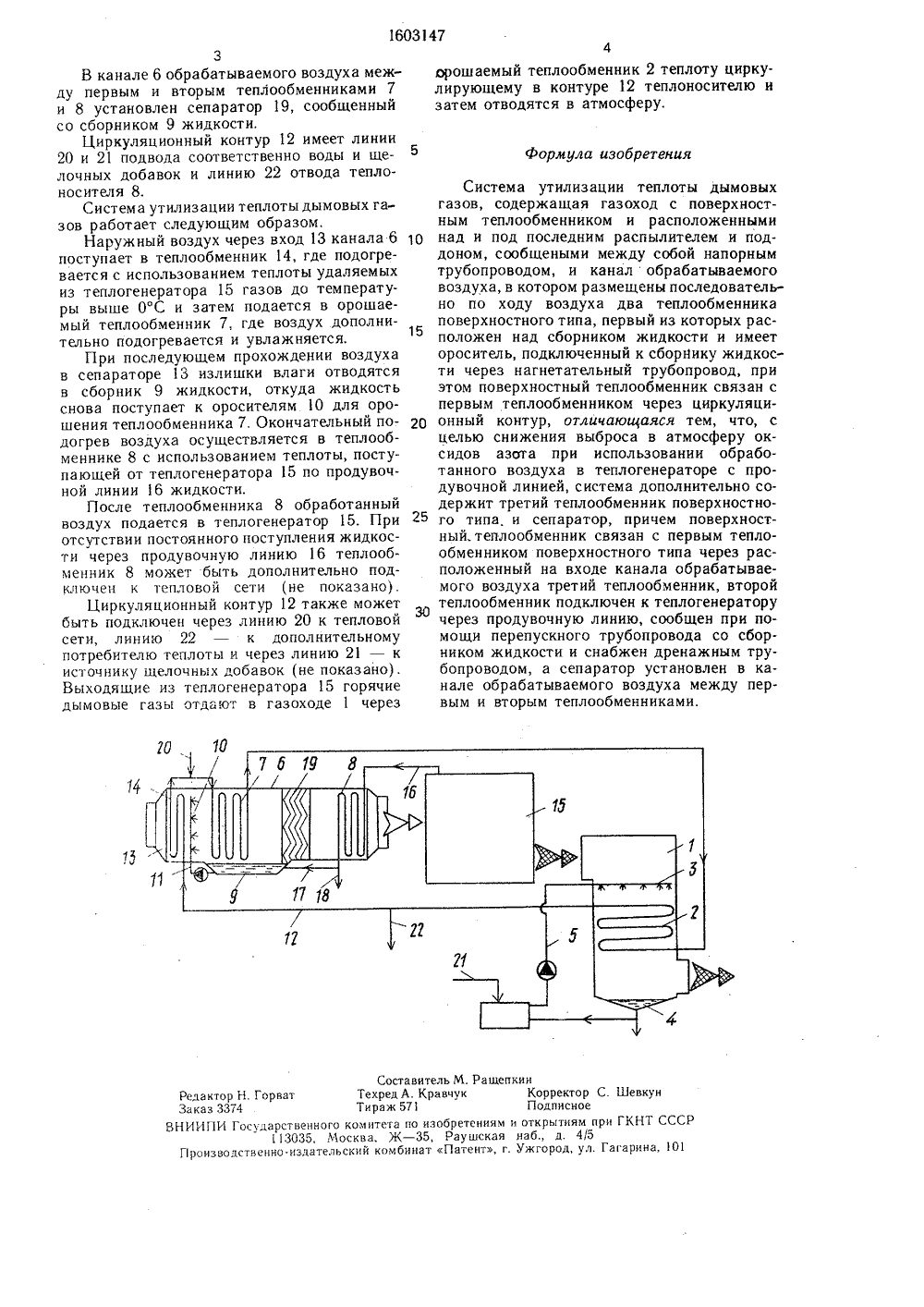

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК и инс вц СС 982 га- ым Второй теплообмелогенератору 15 чер16, сообщен притрубопровода 17 соти и снабжен дренаж н ктеплинию ускного жидкосдом 18. ник 8 подключ з продувочную помощи пе реп сборником 9 ным трубопров 4,боуха уха ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИПРИ ГКНТ СССР ИСАНИЕ ИЗОБР ТОРСКОМУ СВИДЕТЕЛЬСТВ(56) Авторское свидетельство1049723, кл. Р 24 Р 9/00,(54) СИСТЕМА УТИЛИЗАЦИИ ТЕПЛОТЫДЫМОВЫХ ГАЗОВ(57) Изобретение относится к техтиляции и кондиционированияЦелью изобретения является снижброса в атмосферу оксидов азотапользовании обработанного воздухгенераторе. Система содержит гс поверхностным теплообменникомложенными над и под ним распыл Изобретение относится к технике вентиляции и кондиционирования воздуха.Целью изобретения является снижения выброса в атмосферу оксидов азота при использовании обработанного воздуха в теплогенераторе.На чертеже представлена принципиальная схема системы утилизации теплоты дымовых газов.Система утилизации теплоты дымовых зов содержит газоход 1 с поверхности теплообменником 2 и расположенными над и под ним распылителем 3 и поддоном сообщенными между собой напорным тру проводом 5.В канале 6 обрабатываемого возд размещены последовательно по ходу возд ЯО 1603147 5 Р 24 Р 3/147, Р 24 Э и поддоном 4, ссюбщенными между собой напорным трубопроводом 5. В канале 6 обрабатываемого воздуха размещены последовательно по ходу воздуха два теплообменника 7 и 8 поверхностного типа, первый из которых расположен над сборником 9 жидкости и имеет ороситель 10, подключенный к сборнику 9 жидкости через нагнетательный трубопровод 11. Поверхностный теплообменник 2 связан с теплообменником 7 циркуляционным контуром 12 через расположенный на входе 13 канала 6 обрабатываемого воздуха теплообменник 14 поверхностного типа. Теплообменник 8 подключен к теплогенератору 15 через продувочную линию 16, сообщен при помощи перепускного трубопровода 7 со сборником 9 жидкости и снабжен дренажным трубопроводом 18. В канале 6 обрабатываемого, воздуха между теплообменниками 7 и 8 установлен сепаратор 19, сообщенный со сборником 9 жидкости. 1 ил. два теплообменника 7 и 8 поверхностного типа, первый из которых расположен над сборником 9 жидкости и имеет ороситель 10, подключенный к сборнику 9 жидкости через нагнетательный трубопровод 11.Поверхностный теплообменник 2 связан с первым теплообменником 7 циркуляционным контуром 12 промежуточного теплоносителя через расположенный на входе 13 канала 6 обрабатываемого воздуха третий теплообмен ник 14 поверхностчого типа.1603147 Формула изобретения Составитель М. РащепТехред А. КравчукТираж 571 инКорректоПодписиоткрытияаб., д. 4ж город,р С. Шевкун оем при ГКНТ ССС/5 л. Гагарина, О Редактор Н. ГорватЗаказ 3374НИИПИ Государств1130Производственно-из ного комитета по изобретениям иМосква, Ж - 35, Раушская н ательский комбинат Патент, г. У зВ канале 6 обрабатываемого воздуха между первым и вторым теплообменниками 7 и 8 установлен сепаратор 19, сообщенный со сборником 9 жидкости.Циркуляционный контур 12 имеет линии 20 и 21 подвода соответственно воды и щелочных добавок и линию 22 отвода теплоносителя 8.Система утилизации теплоты дымовых газов работает следующим образом.Наружный воздух через вход 13 канала 6 10 поступает в теплообменник 14, где подогревается с использованием теплоты удаляемых из теплогенератора 15 газов до температуры выше 0 С и затем подается в орошаемый теплообменник 7, где воздух дополнительно подогревается и увлажняется.15При последую 1 цем прохождении воздуха в сепараторе 13 излишки влаги отводятся в сборник 9 жидкости, откуда жидкость снова поступает к оросителям 10 для орошения теплообменника 7. Окончательный подогрев воздуха осуществляется в теплообменнике 8 с использованием теплоты, поступающей от теплогенератора 15 по продувочной линии 16 жидкости.После теплообменника 8 обработанный воздух подается в теплогенератор 15, При 25 отсутствии постоянного поступления жидкости через продувочную линию 16 теплообменник 8 может быть дополнительно подключен к тепловой сети (не показано).Циркуляционный контур 12 также может быть подключен через линию 20 к тепловой сети, линию 22 - к дополнительному потребителю теплоты и через линию 21 - к источнику щелочных добавок (не показано). Выходящие из теплогенератора 15 горячие дымовые газы отдают в газоходе 1 через 4орошаемый теплообменник 2 теплоту циркулирующему в контуре 12 теплоносителю и затем отводятся в атмосферу. Система утилизации теплоты дымовых газов, содержащая газоход с поверхностным теплообменником и расположенными над и под последним распылителем и поддоном, ссюбщеными между собой напорным трубопроводом, и каналобрабатываемого воздуха, в котором размещены последовательно по ходу воздуха два теплообменника поверхностного типа, первый из которых расположен над сборником жидкости и имеет ороситель, подключенный к сборнику жидкости через нагнетательный трубопровод, при этом поверхностный теплообменник связан с первым теплообменником через циркуляционный контур, отличающаяся тем, что, с целью снижения выброса в атмосферу оксидов азота при использовании обработанного воздуха в теплогенераторе с продувочной линией, система дополнительно содержит третий теплообменник поверхностного типа. и сепаратор, причем поверхностный.теплообменник связан с первым теплообменником поверхностного типа через расположенный на входе канала обрабатываемого воздуха третий теплообменник, второй теплообменник подключен к теплогенератору через продувочную линию, сообщен при помощи перепускного трубопровода со сборником жидкости и снабжен дренажным трубопроводом, а сепаратор установлен в канале обрабатываемого воздуха между первым и вторым теплообменниками.
