F16H 33/08 — в основном инерционные

Номер патента: 726387

Опубликовано: 05.04.1980

Автор: Волковой

МПК: F16H 33/08

Метки: импульсатор, инерционных, крутящего, момента, трансформаторов

...эвольвент а сами элементы сдвинуты относительно друг друга так, что кратчайшее расстояние между их вогнутыми поверхностями в зонах перекрытия равно длине рычагов.На чертеже изображен предлагаемый импульсатор.Импульсатор содержит установленный на ведущем валу 1 маховик 2, снабженный расположенными равномерно по окружности шатунами 3 с грузами 4, выполненными в виде двуплечих рычагов с толкателями в виде ролихов 5 и 6 на каждом плече, взаимодействующими с кулачком 7, размещенным на ведомом валу и выполненным в виде двух жестко связанных между собой криволинейных элементов 8 и 9 с вогнутыми поверхностями, очерченными по эвольвенте.Импульсатор работает следующим об, разом.При вращении ведущего вала 1, а следовательно, и маховика 2 под...

Номер патента: 729406

Опубликовано: 25.04.1980

Авторы: Болдырев, Ведерников

МПК: F16H 33/08

Метки: инерционный, крутящего, момента, трансформатор

...предлагаемый инерционный трансформатор.Инерционный трансформатор содержит корпус 1, ведущий вал 2, ведомый вал 3 с маховиком 4, солнечную шестерню 5, водило 6, эпицикл 7 и неуравновешенные сателлиты 8 основного планетарного механизма, солнечную шестерню 9, водило 10, эпицикл 11 и уравновешенные сателлиты 12 дополнительного планетарного механизма, центробежную муфту 13, связывающую водило 6 и 10, центробежную муфту 14, связывающую эпициклы 7 и 11, механизм 15 свободного хода, связывающий солнечную шестерню 5, являющуюся реактором, с корпусом 1. Солнечная шестерня 9 жестко соединена с ведомым валом 3, а водило 10 - с ведущим валом 2.Инерционный трансформатор крутящего момента работает следующим образом. Вращение ведущего вала 2 с...

Номер патента: 794280

Опубликовано: 07.01.1981

Авторы: Гулиа, Очан, Юдовский

МПК: F16H 33/08

Метки: аккумулятор, инерционный

...нерабочий объем. Кроме того, установка маховика несоосно с корпусом на рычагах усложняет конструкцию.Целью изобретения является упрощение и повышение надежности аккумулятора. Указанная цель достигается тем, что маховик установлен соосно кожуху, а водило передачи снабжено грузом.На фиг. 1 изображен предлагаемый акку мулятор, разрез; на фиг. 2 - то же, видсбоку.Аккумулятор содержит маховик 1 с горизонтальной осью, расположенный в опорах 2 в установленном соосно маховику герме тичном цилиндрическом кожухе 3, смонтированном в опорах 4, Зубчатое колесо 5 установлено на валу маховика и связано с зубчатым колесом 6 кожуха 3. Передача 7 установлена на водиле 8 и соединена с зуб чатыми колесами 5 и 6. Водило находитсяна подшипниках 9 на оси...

Номер патента: 794281

Опубликовано: 07.01.1981

Авторы: Гулиа, Очан, Юдовский

МПК: F16H 33/08

Метки: аккумулятор, инерционный

...магнитамикорпуса и взаимодействующие с последними,На фиг. 1 изображен инерционный акку 25 мулятор, разрез; на фиг. 2 - вид А фиг, 1;Аккумулятор содержит корпус 1, установленный в нем с возможностью вращения наопорах 2 и 3 герметичный кожух 4 и размещенный посредством вала 5 на опорах 6 и 730 в кожухе 4 и связанный с ним посредствоте3зубчатой планетарной передачи маховик 8, Передача состоит из центрального колеса 9 с внешними зубьями, связанного с валом 5, центрального колеса 10 с внутренними зубьями и водила 11 с установленным в нем двухвенцовым сателлитом 12, взаимодействующим с центральными колесами 9 и 10. Корпус 1 выполнен в виде полого цилиндра, в полости 13 которого коаксиально расположен выполненный из немагнитного материала...

Номер патента: 838206

Опубликовано: 15.06.1981

Автор: Волковой

МПК: F16H 33/08

Метки: автоматическая, инерционная, передача

...шарнирно соединен с ведомым валом 5. На осях 6 и 7 ведомых кривошипов установлены равномерно по окружности неуравновешенные грузы 8 и 9, шарнирно связанные стержнями 10, длина которых больше длины шатунов 2.Передача работает следующим образом.При вращении ведущего вала 1, синхронно с ним вращаются ведомые кривошипы 3 и 4 с неуравновешенными грузами 8 и 9. Центральные силы стремятся 15 отбросить последние от оси вращения валов 1 и 5. При этом грузы 8 и 9, вращаясь относительно осей 6 и 7 с переменными угловыми скоростями, занимают последовательно различные 20 положения (Фиг. 2), Неуравновешенные грузы во всех фазах располагаются по одну сторону от ведущих кривошипов.Силовой анализ показывает, что центробежные силы, развиваемые грузами...

Номер патента: 861799

Опубликовано: 07.09.1981

Автор: Осипов

МПК: F16H 33/08

Метки: импульсная, инерционная, передача

...вращающего момента создается дважды и действует в одном и том же направлении, что обеспечивает возможность рабоТы передачи в режиме трансформации вращающего момента. В случае, если момент сопротивления на рабочем органе не превышает определенной величины, сателлиты совершают только переносное вращение и центробежные силы от грузов 3 создают односторонний вращающий момент. В этом случае передачаработае". как автоматическая плавно регулируемая сцепная муфта. Такое выполнение передачи расширяет ее Функциональные воэможности, а именно обеспечивает возможность работы ее как в режиме муфты, так и в режиме трансформации вращающего момента. Так например, во время испытаний инерционной импульсной передачи, выполненной по схеме, показанной на...

Номер патента: 892061

Опубликовано: 23.12.1981

Автор: Пожбелко

МПК: F16H 33/08

Метки: импульсный, инерционный, механизм, планетарный

...в зацеплении только с одним из центральных колес, имеющих различное число зубьев.На фиг, 1 схематично показан механизм,продольный разрез; на фиг. 2 - то же, поперечный разрез.Планетарный инерционный импульсныймеханизм содержит жестко связанные центральные колеса 1 и 2, имеющие разное число зубьев, водило 3, одинаковые группы неуравновешенных сателлитов разного диаметра, 20 состоящие каждая из двух сателлитов 4,5 и6,7. Ведущий сателлит 4 в группе 4,5 находится в зацеплении только с центральным колесом 1, а ведущий сателлит 6 в группе892061 Формула изобретения Состав и Техред А. Тираж 100 ственного бретений- 35, Рау г. Уж гоуше ИПИ Государ по делам изо Москва, Ж ППП Патенткомитета и открыт шская иаб род, ул, П 1130лиал 6,7 находится в...

Номер патента: 896299

Опубликовано: 07.01.1982

Авторы: Банников, Белоглазов, Васин, Каверин, Цокур

МПК: F16H 33/08

Метки: инерционно-импульсный, механизм

...знакопеременных осевых сил.Поставленная цель достигается тем, чтоторцы опорного кулачка выполнены в виде овалов, большие оси которых развернуты относительно друг друга на 90.На фиг. 1 представлена кинематическаясхема инерционно-импульсного механизма; на фиг. 2 - вид А на фиг. 1.Инерционно-импульсный механизм содержит входной 1 и выходной 2 валы, веду щий маховик 3, расположенный на входномвалу 1. На ведущем маховике 3 на шарнирах 4 установлены грузовые рычаги 5, несущие на одном конце неуравновешенныегрузы 6, а на другом - катки 7. Последние взаимодействуют с опорным кулачком 8, закрепленным на выходном валу 2, который выполнен плавающим в осевом направлении в опорах 9. Торцы опорного кулачка 8 являются овалами (эллипсами), большие...

Номер патента: 903634

Опубликовано: 07.02.1982

Автор: Фонарев

МПК: F16H 33/08

Метки: автоматическая, импульсная, передача

...15 перемещается к центру. Толкатель 5, двигаясь также к центру, вытесняет жидкость из левой полости канала 3 вправую за счет перемещения толкателя4 н груза 17. Перемещение указанного толкателя к периферии осуществляется под действием жидкости. В результате, вытеснения жидкости излевой полости в правую сопровождает"ся преодолением центробежных силинерции груза 17. За счет сопротивления перемещению ролика 15 при прохождении им участка а - Ь на ведомомзвене 1 создается импульс (прямой) 40вращающего момента, складывающегосяиз приведенной центробежной сильинерции толкателя 5, тяг 9 и 12, ролика 15 и разницы между центробежнойсилой инерции груза 17 и приведенной 4центробежной силой инерции толкателя5 тяги 12 (считается, что тяга...

Номер патента: 932027

Опубликовано: 30.05.1982

Автор: Фонарев

МПК: F16H 33/08

Метки: автоматическая, импульсная, передача

...и 1). Кулачок неподвижпана 40 и закрытом клапане 16 ролик48 находился в зоне Ь(фиг, 71) Клапан. 40., в отличие от клапанов 19,18 и 16, снабжен окнами 43 и 44(фиг, 1, 6 и 9) и подвижным элементом 45, выполненным в виде радиальноперемещающегося стержня внутри клапа О.на 40 и снабженным каналом 46. Окно43 расположено со стороныстопора42, выполненного в ведущем звене 2в виде подпружиненного стержня,При закрытом положении клапана 40 стопор 15 42 находится на одной оси с окном 43. Окно 44 (фиг; 1) расположено со стороны толкателя 25. Канал 46 подвижного элемента 45 при закрытом положении клапана 40 сообщает камеру . 37 со стопором 42,Для предотвращения углового смещения окон 43, 44 и канала 46 кла 20 пан 40 и подвижный элемент 45 снабжены...

Номер патента: 937855

Опубликовано: 23.06.1982

Автор: Данильченко

МПК: F16H 33/08

Метки: выпрямитель, момента

...11 и 12, из которых централь"ное колесо 11 имеет маховик 13, ацентральное колесо 12 закреплено навыходном валу 3.Выпрямитель момента работает следующим образом.При наличии на выходном валу 3значительного сопротивления включается тормоз 6, соединяющий водило 9с корпусом 1. Знакопеременный вра"щающий момент, поступающий от импульсного иеханизма (не показан) на вхрдной вал 2, передается на выходнойвал 3 в виде положительных импульсовмомента через МСХ 8 и маховик 4 иотрицательных импульсов через МСХ 7,маховик 13, центральное колесо 11,сателлиты 10 и центральное колесо12, Направления действия этих импуль"сов на выходном валу совпадают а ве 940личины суммируются.С возрастанием скорости вращениявыходного вала 3 и соответственносо...

Номер патента: 945530

Опубликовано: 23.07.1982

Автор: Смирнов

МПК: F16H 33/08

Метки: импульсатор

...энементов 8 и9. Наибопьшне изменения скорости, спедоввтельно, и наибольшие ускорения, про- Зоисходят в крайних положениях вмппитудыколебаний, там, где меняется направивние движения промежуточных эпементов8 и 9 относитепьно поводка 5. Этим изменениям скорости, независимо , от направ.3пения, в котором они происходят, препятствуют инерционные сипыпромежуточныхэлементов 8 и 9, которые накпвдываютсвязь между кулачком 2 и поводком 5.В результате этой связи момент суммы,40включающий момент сипы двигателя и мо-.мент импупьса, накопленный кулачком,играющим роль маховика, передвется снего через ропики 14-17, оси 10-13,промежуточные элементы 8 и 9 и оси 6и 7 и ведомый вал 4. Так квк моменты45суммы силы двигателя импупьсв, нвкоп. пенного...

Номер патента: 945531

Опубликовано: 23.07.1982

Автор: Искеев

МПК: F16H 33/08

Метки: вариатор, импульсный, инерционный

...достигается тем,что в инерционном импульсном вариаторе, Э 0содержащем корпус, размещенные в немведущий и ведомый валы, раму, устанселенный в ней и связанный передачей сведущим вапом промежуточный мц с маховиком, ось вращения которого перпендикулярна промежуточному вапу, и копебаЭ 5тельный кривошипно-шатунный механизм,шатун которого связан с маховиком, кри-вошип установпен на промежуточном валу,шатун связан с периферией маховика, а40вариатор снабжен конической парой, одноколесо которой неподвижно установленона раме соосно промежуточному вану, адругое связано с кривошипом, и рама установпена в корпусе с воэможностью вращения.На фиг, 1 схематически изображен вариатор, общий вид; на фиг, 2 - разрезА-А на фиг. 1,Инерционный импульсный...

Номер патента: 953307

Опубликовано: 23.08.1982

Автор: Морозов

МПК: F16H 33/08

Метки: инерционный, крутящего, момента, трансформатор

...фазе относительно друг 30 друга в окружном направлении.На Фиг.1 изображен инерционныйтрансформатор крутящего момента,продольный разрез; на Фиг.2 - развертка выступов и впадин кулачков исхема усилий, возникакщих при движе"нии роликов по кулачкам. 5Трансформатор содержит выполненное в виде вала ведущее 1 и выполненное в виде полого цилиндра ведомое 2звенья, кулачки 3 и 4,оси 5 и 6 сроликами 7 и 8 соответственно, вэаи Омодействующие с кулачками 3 и 4, иинерционные грузы 9 и 10. На ведущемзвене 1 выполнен шлицевой участок11, инерционные грузы 9 и 10 выполнены в виде шлицевых втулок, установленных на шлицевом участке 11,кулачки 3 и 4 жестко связаны с внутренней поверхностью 12 цилиндра 2,а оси 5 и 6 с роликами 7 и 8 жесткосоединены с наружной...

Номер патента: 958747

Опубликовано: 15.09.1982

Автор: Данильченко

МПК: F16H 33/08

Метки: дончанка, инерционно-импульсная, передача

...на выходном валу 9 и сопряженным с блоком цилиндров 4, причем его входные отверстия 14 расположены в зоне окон 12 в стенке цилиндров 5 блока 4, а выходные 15 - выполнены в виде сопл, направленных по касательной в сторону, противоположную вращению выходного вала. Золотник 13 поджимается к блоку цилиндров 4 при помощи пружины 16, Каждый кулачок 8 имеет участки постоянного 17 и переменного 18 радиусов. Инерционно-импульсная передача работае следующим образом.При вращении входного вала 3 приводится во вращение блок цилиндров 4, поршни 6 в котором через ролики 7 взаимодействуют с внутренней профилированной рабочей поверхностью кулачков 8, Профиль каждого кулачка 8 имеет участок с переменным радиусом, уменьшающимся в сторону...

Номер патента: 962700

Опубликовано: 30.09.1982

Автор: Харченко

МПК: F16H 33/08

Метки: коробка, передач, планетарная

...планетарной коробки передац, в которой взаимно перестав- лены местами четвертый и пятый пла нетарные механизмы.Планетарная коробка передач содержит корпус 1, ведущий 2 и ведомый 3 валы, четыре управляемых тормоза 4-7, из которых последний является самоуправляемым и выполнен, например, в виде механизма свободного хода, пять планетарных механизмов, включающих соответственно следующие звенья: солнечные шестерни 8-12, эпициклы 13- 17, водила 18-22 и сателлиты 23-27.Ведущий вал 2 соединен с водилом 19 второго и эпицикла 16 четвертого планетарных механизмов, эпицикл 11 второго планетарного механизма соединен с солнечной шестерней 8 первого планетарного механизма и с первым управляемым тормозом 1, водило 18 первого планетарного механизма...

Номер патента: 973984

Опубликовано: 15.11.1982

Автор: Данильченко

МПК: F16H 33/08

Метки: импульсатор, инерционный

...на ведомом звене средней частью шарнирно посредством пальца, арасположенный ближе к оси вращения ко.25нец каждого полукольцевого элементаснабжен центробежным грузом и подпружинен с омощью упругого элемента внаправлении оси вращения.,На чертеже схематически изображен ЗОпредлагаемый инерционный импугьсаторразрез,Инерционный импульсатор содержитведомое звено 1 с установленным нанем кулачком в виде двух полукольцевых элементов 2 и 3, имеющих диаметрально противоположные эксцентриситеты, ведущее звено 4 в виде обоймы срадиальными пазами 5 и размещенныев них упругие инерционные элементы 6, 0взаимодействующие с полукольцевымиэлементами 2 и 3. Каждый полукольцевой элемент 2 и 3 закреплен на ведомом звене 1 средней частью 7 шарнирно...

Номер патента: 1011942

Опубликовано: 15.04.1983

Автор: Белоглазов

МПК: F16H 33/08

Метки: инерционно-импульсная, передача

...связанный с выходным валом эпицикл и управляемые муфту и тормоз, водило механизма реверса связано с тормозом и посредством муфты с солнечной шестерней передача снабжена дополнительным выходным валом, кинематически связанным с ним накопителем энергии, двумя дополнительными управляемыми тормозами, один из которых связан с эпициклом механизма реверса, и дифференциалом, включающим связанное с другим дополнительным тормозом водило с сателлитами и два центральных колеса, одно из которых связано с накопителем энергии, а другое - с наружной обоймой другого механизма свободного хода, а суммирующий механизм выполнен в виде бесступенчатого вариатора с отрицательным передаточным отношением. При этом бесступенчатый вариатор выполнен в виде двух...

Номер патента: 1013663

Опубликовано: 23.04.1983

Автор: Данильченко

МПК: F16H 33/08

Метки: импульсная, инерционная, передача

...инерционных элементов о кулачок и больших сил трения скольжения( инерционных элементов о ведущее звено и кулачок происходит быстрый износ элементов передачи, их нагрев и большие потери передаваемой мощности. Целью изобретения является повышение КПД и долговечности передачи.Поставленная цель достигается тем, что в инерционной импульсной передаче, содержащей ведомое звено, установленный на нем кулачок в виде двух полукольцевых элементов, ведущее звено и взаимодействующие с ним и кулачком инерционные элементы, ведущее звено выполнено в виде звездочки, а инерционные элементы - в виде бесконечной цепи, состоящей из роликов, взаимодействующих с кулачком, пальцев, связывающих ролики попарно между собой и взаимодействуюцих с впадинами...

Номер патента: 1017864

Опубликовано: 15.05.1983

Автор: Данильченко

МПК: F16H 33/08

Метки: вращающего, инерционный, момента, трансформатор

...центробежного механизма, кинематически связанным с ведущим и ведомым звеньями импульсатора,Кроме того, центробежный механизм может быть выполнен в виде шарнирно установленных в осевых плоскостях импульсатора на его ведущем звене коромысловых рычагов, несущих каждый на одном конце груз а на другом - ролик, кинематически связанный с ведомым звеном импульсатора.В качестве варианта исполнения кинематическая связь ведомого звена импульсатора с выходным валом и центробежным механизмом выполнена в виде кулачка, установленного на ведомом звене, и зубчатой муфты, один венец которой установлен на выходном валу, а другой взаимодействует с роликом центробежного механизма и с кулачком.На чертеже изображена схема инерционного трансформатора крутящего...

Номер патента: 1036999

Опубликовано: 23.08.1983

Авторы: Кудинов, Соколов

МПК: F16H 33/08

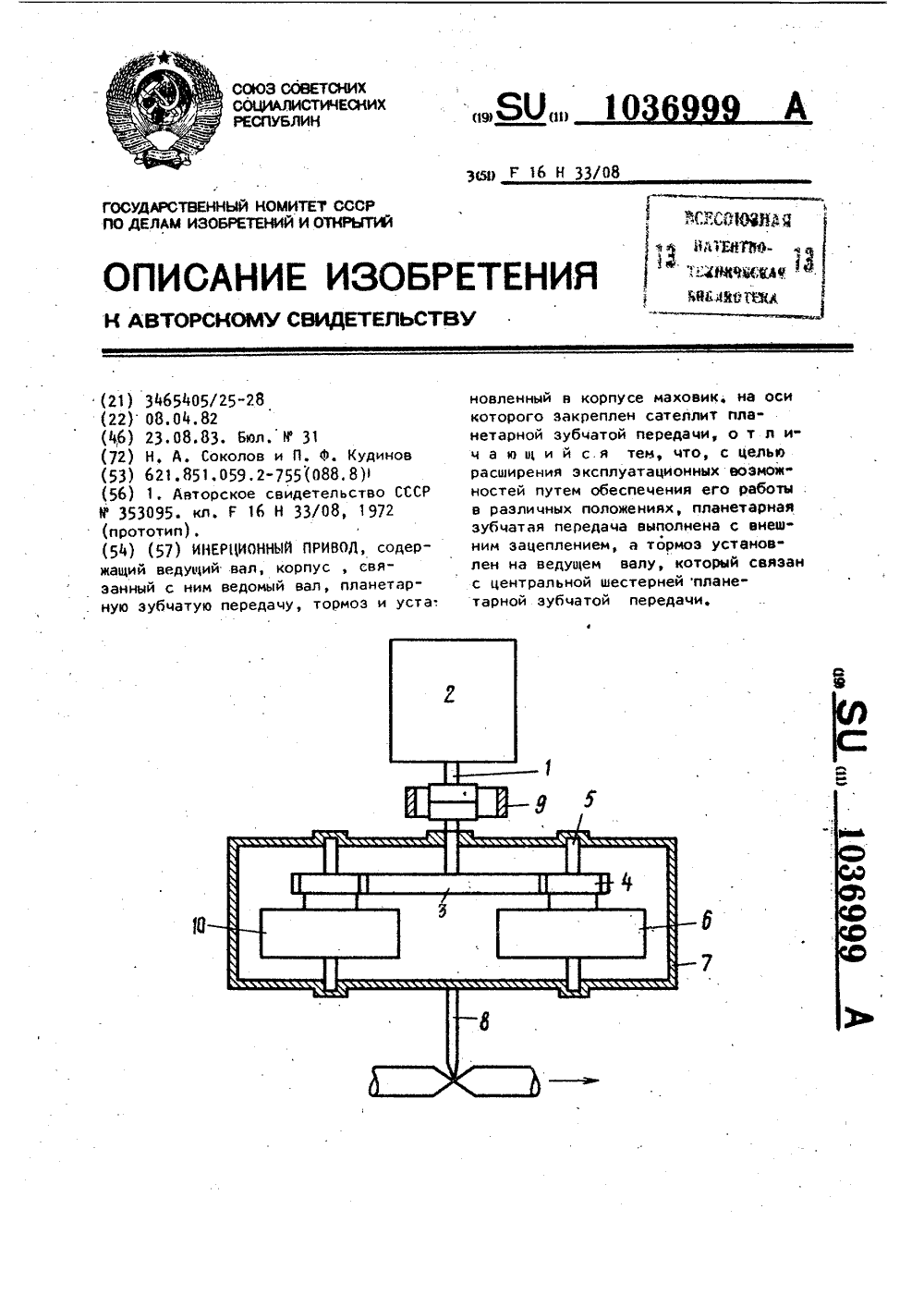

Метки: инерционный, привод

...маховика из-за того, что возникает необходимость уравновешйвания реактивного момента корпуса моментом силытяжести отклоненного маховика.Цель изобретения - расширениеэксплуатационных воэможностей инерционного привода путем обеспечения его работы в различных положени"яхоПоставленная цель достигаетсятем, что в инерционном приводе, содержащем ведущий вал, корпус,связанный с ним ведомый вал, планетарную зубчатую передачу, тормоз иустановленный в корпусе маховик,на оси которого закреплен сателлитпланетарной зубчатой передачипланетарная зубчатая передача выполнена с внешним зацеплением,а тормоз установлен на ведущемвалу, который связан с централь.ной шестерней планетарной зубчатойпередачи.На чертеже представлена схемаинерционного...

Номер патента: 1043395

Опубликовано: 23.09.1983

Авторы: Белоглазов, Васин, Куница, Меликов

МПК: F16H 33/08

Метки: инерционно-импульсная, передача

...имеет место силовое взаимоцействие исйопнитепьных орга- . нов друг с другом через рабочую среду или рабочее тепо. Например, рассматриваемая инерционно-импульсная передача не может быть использована в качестве 4, привода в мельнице аля помопа зерна, исполнительные органы (жернова) которой .расцоложены соосно и имеют, разностороннее вращение. Причиной этого явпяется то, что один из исполнительных органов (допустим тот, который воспринимает через МСХ попожитепьный импупьс вращающего момента от инерционно-импульоного механизма) через рабочее тело (зерно) увлекает эа собой второй испоп 50 нитецьный орган, в результате чего передача выходит на режим цинамической муфты (когда все составные части передачи вращаются в одном направпении, как одно...

Номер патента: 1064067

Опубликовано: 30.12.1983

Автор: Данильченко

МПК: F16H 33/08

Метки: дончанка, инерционно-импульсная, передача

...входной и выходной валы, генератор импульсов, включающий. связанные с выходным валом два, установ ленных оппозитно один другому ведомых кулачка, соединенный с входнымвалом ведущий элемент в виде блокас радиально расположенными цилиндрамиинерционные звенья в виде размещенных 15 в цилиндрах поршней, имеющих роликидля взаимодействия с рабочими поверхностями ведомых кулачков и обра.зующих в цилиндрах блока камеры переменного объема, каждая из которыхимеет окно в стенке цилиндра и обратный клапан для периодического сообще.ния с внутренней полостью корпуса,заполненной рабочей жидкостью, причем генератор импульсов снабжен реактивными соплами, выход которых направлен по касательной в сторону, противоположную вращению ведущего элемента, каждый...

Номер патента: 1070359

Опубликовано: 30.01.1984

Автор: Данильченко

МПК: F16H 33/08

Метки: инерционно-импульсная, передача

...цель достигается тем, что З 5 инерционно-импульсная передача, содержащая соосные ведущие и ведомый кривошипные валы, связывающие их ведущие и ведомые шатуны, образующие с кривошипами валов параллелограммные механизмы, и установленные на ведущем валу неуравнове О шенные грузы, снабжена дополнительными шатунами, связывающими каждый соответствующий неуравновешенный груз с кривошипом ведущего вала и периодически взаимодействующими с ведомыми шатунами,1070359На фиг. 1 схематично изображена инерционно-импульсная передача, продольный разрез; на фиг. 2 - то же, поперечное сечение.Передача содержит ведущий коробчатыйвал 1 с кривошипами 2, соосный с ним ведомый вал 3 с кривошипами 4, связывающие их ведущие 5 и ведомые 6 шатуны, образующие с...

Номер патента: 886557

Опубликовано: 30.07.1985

Автор: Захаревич

МПК: F16H 33/08

Метки: аккумулятор, инерционный

...аккумулятора. Цель достигается тем, что в вакуумной камере выполнены каналыдля подвода и отвода рабочего тела,а аккумулятор снабжен клапанамипрямого и обратного действия, установленными соответственно в каналах для подвода и отвода рабочеготела, лопатками, жестко установленными на маховике, и вакуумным насосом, входной патрубок которого связан с полостью вакуумной камеры, авыходной патрубок - с каналом дляотвода рабочего тела за клапаномобратного действия.На фиг. 1.представлен общий видаккумулятора в разрезе; на фиг. 2 -разрез А-А на фиг. 1,; на фиг. 3 -разрез Б-Б на фиг. 1.Инерционный аккумулятор содержитмаховик 1, установленный внутри вакуумной камеры, выполненной с жесткими основаниями 2 и 3 и упругой боковой поверхностью 4,...

Номер патента: 1201597

Опубликовано: 30.12.1985

Автор: Данильченко

МПК: F16H 33/08

Метки: инерционно-импульсная, передача

...- повышение долговечности передачи.На фиг. 1 схематично изображена инерционно"импульсная передача, продольное свечение; на фиг. 2 - сечение А-А на фиг.: 1.Инерционно-импульсная передача содержит корпус 1, входной вал 2 с маховиком 3, выходной вал 4 с укрепленным на нем кулачком 5, ропики 6, грузовые звенья 1, установленные на маховике 3 эксцентриковые кривошипы 8, на одном из концов каждого из которых установлен ролик 6, а на другом закреплено грузовое звено, последнее выполнено в виде двухполостной камеры, заполненной подвижным грузом 9, а кулачок 5 имеет взаимодействующий с роликами 6 эксцентричный кольцевой паз 10, эксцентриситет которого равен эксцентриситету кривошипа 8.Для уравновешивания инерционных "сил передача может иметь...

Номер патента: 1216518

Опубликовано: 07.03.1986

Авторы: Гулиа, Егоров, Куликов, Орещенко, Очак, Проценко, Серх

МПК: F16F 15/30, F16H 33/08

Метки: супермаховик

...б 518 83 НИИПИ еь гППП "Патент", г, Ужгород, ул. Проектна Изобретение относится к машиностроению и может быть использовано в маховичных аккумуляторахэнергии.Цель изобретения - повышение надежности.На фиг. 1 изображен супермаховик,разрез по диаметру; на фиг. 2 -вид А на фиг. 1,Супермаховик содержит вал 1,укрепленную на нем ступицу 2, выполненную из композиционного матерна.ла, обод Э, выполненный в виде намотки из высокопрочной проволоки,обмотанный поперек проволокой 4.Ступица 2 укреплена на валу 1 припомощи гаек 5 и шайб 6, На периферии ступицы выполнен желоб 7, вкоторый уложен торообразный обод 3.На периферии ступицы 2 выполнены по 20перечные полукольцевые канавки 8,в которые пропущена обмоточная проволока 4, охватывающая обод 3 с...

Номер патента: 1257339

Опубликовано: 15.09.1986

Авторы: Дьяконов, Котов

МПК: F16H 33/08

Метки: аккумулятор, инерционный

...и может быть использовано в приводах машин.Цель изобретения - расширение эксплуатационных возможностей путем обеспечения работы в подвешенном состоянии при больших давлениях, например под водой, а также снижение вентиляционных потерь.На чертеже схематично представлен инерционный аккумулятор.Инерционный аккумулятор содержит корпус 1, связанный с тросом 2 с возможностью вращения, а также ведущий вал 3 с установленной на нем центральной шестерней 4, защепляющейся с сателлитами 5, жестко сидящими на одних осях 6 с маховиками 7, 1 Б Оси 6 установлены в корпусе 1 с возможностью вращения, Там же коаксиально ведущему валу 3 установлен полый вал 8, на котором установлен тормозной маховик 9 и жестко связанный с ним тормоз 10, Ведомый вал 11...

Номер патента: 1260623

Опубликовано: 30.09.1986

Авторы: Иванов, Яковлев

МПК: F16H 33/08

Метки: автоматическая, импульсная, инерционная, передача

...относится к машиностроению, а именно к автоматическим инерционным передачам, служащим для преобразования скорости и крутящего момента.Цель изобретения - повышение надежности передачи за счет введения упругих рычагов, обеспечивающих работу передачи при перегрузке.На чертеже схематически изображена автоматическая инерционная импульсная передача.Автоматическая инерционная импульсная передача содержит ведущий кривошип 1, шарнирно соединенный с ним шатун 2 и двуплечий рычаг 3 с равными упругими в продольном направлении плечами. Ось вращения двуплечего рычага 3 совпадает с осью вращения обоймы 4 и инерционного диска 5. Инерционный диск 5 имеет направляющие пазы 6, оси которых совпадают с радиусами диска. В пазах 6 установлены ползуны...

Номер патента: 1307137

Опубликовано: 30.04.1987

Автор: Данильченко

МПК: F16H 33/08

Метки: инерционно-импульсная, передача

...эксцентриковые кривошипы 7 на одном концекаждого из которых расположен ролик 156, а на другом закреплена двухполостная камера с подвижным грузом. Каждаядвухполостная камера выполнена в виде цилиндра 8 с днищами, на внутренних поверхностях которых закреплены 20иглы 9 и 10, а каждый из подвижныхгрузов выполнен в виде размещенных вцилиндре масловоздушной смеси 11 иплавающего поршня 12 с центральнымдроссельным отверстием 13, предназначенным для демпферного взаимодействияс соответствующей иглой в крайнем положении поршня 12, Кулачок 5 имеетвзаимодействующий с роликами 6 эксцентричный кольцевой паз 14, эксцент- ЗОриситет которого равен эксцентриситету кривошипа 7, На днищах цилиндра 8могут быть установлены упругие элементы 15 амортизирующие...
