Генератор командных импульсов для закрытых оросительных систем

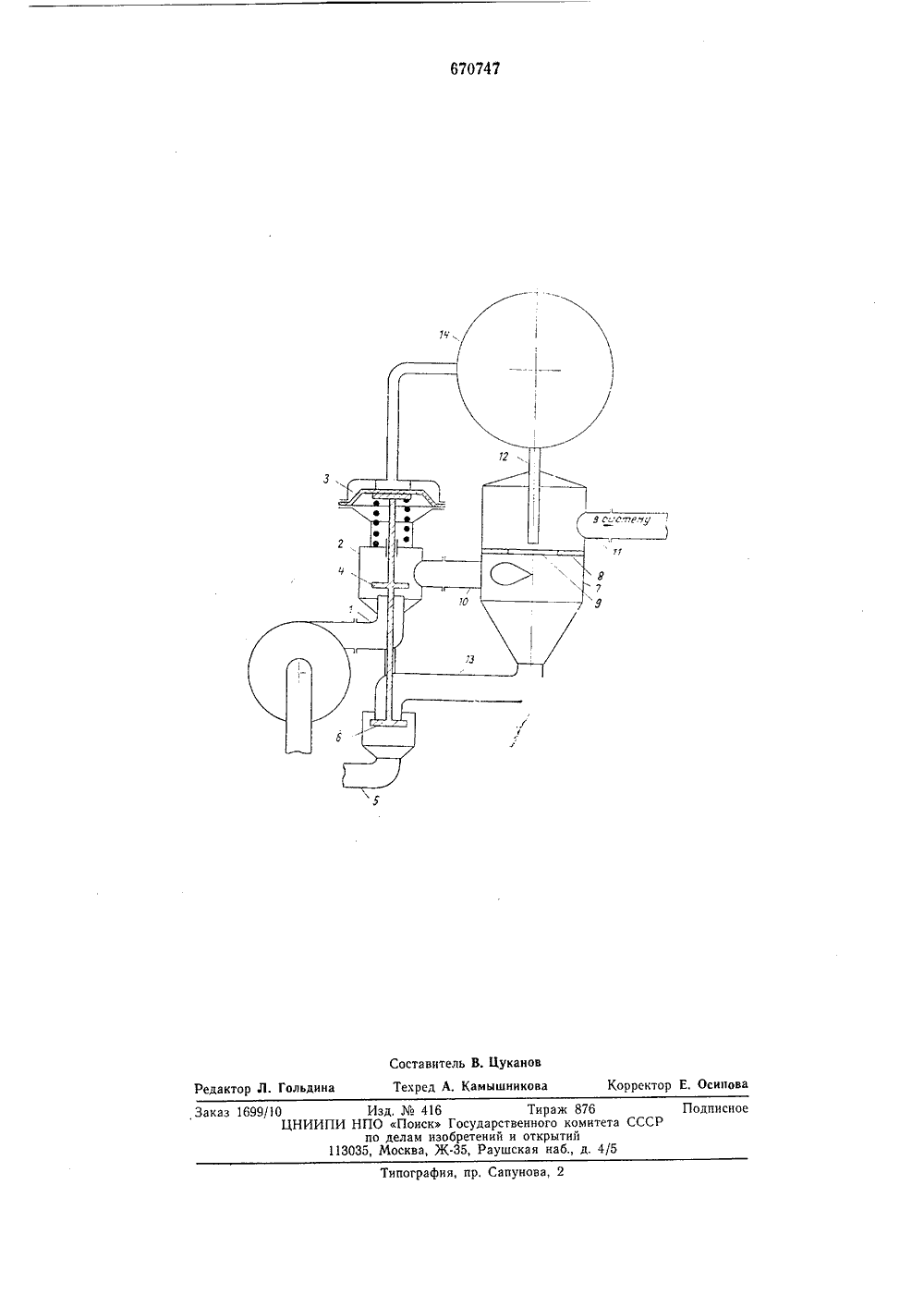

1111 6 У 0747 описАние ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(22) Заявлено 08.06,76 (21) 2370633/30-15с присоединением заявки Мо(71) Заявите Херсонский ордена Трудового Красного Знаменисельскохозяйственный институт им, А, Д. Цюрупы(54) ГЕНЕРАТОР КОМАНДНЫХ ИМПУЛЬСОВ ДЛЯ ЗАКРЪТЪХ ОРОСИТЕЛЬНЪХ СИСТЕМ 2 импульосной труих двуххоим через вствительИзобретение относится к сельскому хозяйству, а именно к технике полива сельскохозяйственных культур дождеванием и может быть использовано на закрытых оросительных системах с импульсными дождевальными аппаратами, работающими в ждущем режиме.Известен генератор командныхсов, включающий напорный и сбрбопроводы с установленным на ндовым краном и управляющийэлектродвигатель с редуктором чуный элемент 1.Недостатками указанного генератора являются сложность конструкции и необходимость применения электроэнергии.Известен и другой генератор командных импульсов для закрытых оросительных систем, включающий напорный трубопровод с установленным на нем гидрореле, выполненным в виде сопла Вентури, управляющим гидрозадвижкой и сливной клапан на сбросном трубопроводе 121.Последний из указанных выше генераторов командных импульсов является наиболее близким к описываемому изобретению.Недостатком этого генератора являетсянизкая надежность в работе в виду засорения суженного сечения сопла Вентури при создании оптимального разряжения в нем. Целью настоящего изобретения являетсяповышение надежности работы генератора путем автоматической промывки гидрореле.Указанная цель достигается тем, что гид рореле выполнено в виде гидроциклоннойкамеры, сбросной патрубок которой соединен со сбросным трубопроводом через жестко связанный с клапаном гидрозадвижки сливной клапан.10 На чертеже показана схема генераторакомандных импульсов для закрытых оросительных систем.Генератор командных импульсов включает напорный трубопровод 1 с установлен ной на нем гпдрозадвижкой 2 с мембранным приводом 3 и клапаном 4, сбросной трубопровод 5 со сливным клапаном 6, гидрореле, выполненным в виде гидроцнклонной камеры, включающей корпус 7, снабженный перегородкой 8 с центральным отверстием 9, тангенциальный входной патрубок 10, радиально расположенный выходной патрубок 11, и центрально установленные на корпусе в верхней части стояк 12 и в нижней части - сбросной патрубок 13.Гидроциклонная камера устанавливается на генераторе следующим образом. Входной патрубок гидроциклонной камеры соединен с гидрозадвижкой 2 после клапана 4, вы- ЗО ходной патрубок 11 подсоединен к трубо3проводу оросительной системы, стояк 12 сообщен с надмембранной полостью гпдропривода 3 через пневмогидроаккумулятор 14 ближайшего к генератору импульсного дождевального аппарата, устанавливаемого на оросительной системе, а сбросной патрубок 13 со сбросным трубопроводом 5 через жсстко связанный с клапаном 4 гидрозадвижки 2 сливной клапан 6.Работает генератор следующим образом.В начале подачи воды от насоса в напорный трубопровод 1 клапан 4 гидрозадвижки 2 находится в открытом полжении, а сливной клапан 6 в закрытом и вода при этом поступает в корпус 7 гидроциклонной камеры, где происходит закрутка потока, сепарация и осаждение тяжелых частиц. Очищенная вода поступает через отверстие перегородки 8 в большей мере в выходной патрубок 11 и в меньшей мере в стояк 12, благодаря чему наполнение пневмогидроаккумулятора 14 ближайшего аппарата происходит медленнее, чем аппарата 5, установленных на трубопроводе оросительной системы, так как давление в осевой части корпуса 7 меньше при закрутке потока, чем на периферийной ее части, куда соответственно подсоединены стояк 12 и выходной патрубок 11. По мере заполнения пневмогидроаккумуляторов дождевальных аппаратов, давление в трубопроводе 1 повышается, а расход понижается, следовательно, интенсивность закрутки потока в корпусе 7 уменьшается, а давление в центральной его части и периферийной уравнивается. При достижении равного давления, когда все пневмогидроаккумуляторы одинаково наполнятся водой, мембранный гидропривод 3 закрывает клапан 4 гидрозадвижки 2 и открыва 6707474ст сливной клапан 6. Начинается сброс воды и удаление осадка из нижней части корпуса 7 через сбросной патрубок 13 в сбросной трубопровод 5 и возникает командный5 импульс понижения давления, по которомуначинается цикл выплеска дождевальных аппаратов.При окончании цикла выплеска давлениев сети и в пневмогидроаккумуляторе 14 10 ближайшего аппарата уменьшается и мембранный привод 3 открывает клапан 4 гидродвижка 2 и закрывает сливной клапан 6.В дальнейшем работа генератора повторяется.15 Таким образом повышается надежностьработы генератора за счет автоматической промывки и удаления из него осадков при каждом цикле его работы.Формула изобретенияГенератор командных импульсов для закрытых оросительных систем, включающий напорный трубопровод с установленным на нем гидрореле, управляющим гидрозадвижкой, и сливной клапан на сбросном трубопроводе, отличающийся тем, что, с целью повышения надежности работы генератора путем автоматической промывки гидрореле, последнее выполнено в виде гидро- циклонной камеры, сбросной патрубок которой соединен со сбросным трубопроводом через сливной клапан, жестко связанный с клапаном гидрозадвижки.Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР305702, кл. А 016 27/00, 1970.2. Авторское свидетельство СССР355390, кл, А 01 б 25/06, 1972,. Гольдина никова ред Тираж 876енного комитета СССРоткрытийкая наб., д, 4/5 дписно пография, пр. Сапунова, 2 аказ 1699/10ЦН Изд,416 ПИ НПО Поиск Государс по делам изобретений 113035, Москва, Ж, Рауш
