Номер патента: 1492084

Опубликовано: 07.07.1989

Авторы: Емельянов, Зубарев, Юша

МПК: F04C 18/356

Метки: катящимся, компрессор, ротационный, ротором

...12 пластины 10поступает смазка иэ канала 13. Вгибких полосах 11, кроме двух крайних, выполнены сквозные отверстия 14,которые могут быть различной формы.переходы от стенок паза 6 в корпусе351 к внутренней поверхности корпуса1 выполнены в виде плавной криволинейной поверхности. Переход от поверхности ротора 5 к пазу 7 со стороны нагнетательного патрубка 2 выполнен в виде буртика 15, поверхность которого, обращенная к корпусу1, выполнена с кривизной, соответствующей кривизне поверхности перехода от внутренней поверхности корпуса 1 к пазу 6 со стороны нагнетательного патрубка 2. Компрессор работает следующим образом.При вращении нала 4 компрессора гаэ поступает через всасывающий патрубок 3, сжимается и подается в нагнетательный патрубок 2,...

Номер патента: 1491805

Опубликовано: 07.07.1989

Авторы: Егин, Емельянов, Шрамченко

МПК: B60S 9/14, B66F 3/08

Метки: перемещения, подъема, средства, транспортного

...перемещается вниз, скользя между ци линдрическим корпусом 1 и кожухом 11 по направляющим 12, которые имеют в верхней части отрезок спиральнойформы, а в нижней части - прямолинейной формы, поэтому телескопическая стойка 9 в начальной фазе движения вниз одновременно поворачивается вокруг своей оси на 90 . Это позволяет опорным каткам 10, занимавшим транспортное продольное положение на корпусе транспортного средства, принятьпоперечное положение относительнокорпуса автомобиля (фиг.2), Изменение расположения опорных катков позволяет обеспечить автомобилю максимальный клиренс (дорожный просвет)в транспортном положении и заданноенаправление бокового перемещения автомобиля в рабочем положении,При максимальном выходе телескопических стоек 9 вниз...

Номер патента: 1419051

Опубликовано: 30.06.1989

Авторы: Бальбов, Емельянов

МПК: B66C 9/18

Метки: захват, кранов, противоугонный

...контакти руют с боковой поверхностью головки рельса 14.При затормаживании крана силовой привод через толкатель 8 воздействует на ползун 6, который, перемещаясь вниз по направляющей втулке 5, подводит опорный башмак 7 к ездовой3рсповерхности рельса 14, с 1 рцовремецно ползун 6 сноеи клиновидной поверхностью воздействует на ролики 9 больших плеч рычагов 3, которые, поворачиваясь относительно осей 4, мецши - ми своими плечами через пружинные компенсаторы 11 и регулируемыс упоры 2 поворачивают захватные .дпы от-. носительно осей до упор их в боко ные поверхности головки рельс. 1 ьц дальцецшем перемещении ползуцд вниз д счет црлдолждющеогя в димл - действи роликгв 9 с клиновидной нд - прднляксей поверхностью по .:цд и 1) поворота рычага 3...

Номер патента: 1490195

Опубликовано: 30.06.1989

Автор: Емельянов

МПК: D07B 7/02

Метки: канатовьющей, машине, преформатор

...второй диск 6, Здесь же между дисками на резьбе ус тановлена регулировочная гайка 7, Подшипники 3 удерживаются гайкой 8. Между дисками 5 и 6 установлен средний диск 9, выполненный в виде стойки, прикрепленной к неподвижной станине 25 1 О машины. Ко всем дискам прикреплены шлифованные износостойкие кольца 11 с рабочими поверхностями, контактирующими со свиваемыми прядями 12К дискам 4 и 6 в нижней их части 30 прикреплен маятник в виде грузов 13 - 15, предотвращающих вращение дисков. Вращение дисков можно исключить также с помощью полой оси, укрепленной неподвижно соосно ротору. У диска 9 установлена планка 6 с рисками для установки диска 9 в требуемое положение. Такие же риски нанесены на ступице 5. Лист;и 4 и 6 имеют ьрестовидную форму...

Номер патента: 1484396

Опубликовано: 07.06.1989

Авторы: Гайворонский, Емельянов, Сайранов

МПК: B21C 23/20

Метки: гидромеханического, обратного, прессования

...нижнем положении. Заготовка 14 устанавливается на плунжер 2 и оправку 3. Конс пресс-штемпелем 11 и матрицей 10поднимается вверх, Одновременно оправка 3 опускается и полностью выходитиз изделия 14. Во внутреннюю полостьпресс-штемпеля 11 через канал 13 пода"ется жидкость и поршень 12 выталкивает изделие 14 из матрины 10. Изделие удаляется из рабочей эоны. Приэтом обеспечивается лучший доступк готовому иэделию. 2 ил. тейнер 4 поднимается в верхнее положение и рабочая жидкость из жидкостной полости 7 полностью перетекает в его рабочую полость. При опускании полэуна пресс-штемпель 11 с матрицей 10 запирает и уплотняет по фаске рабочую полость контейнера 4, поршень 12 упирается в заготовку 14, 10 На линии 8 гидроцилиндра установленклапан (не...

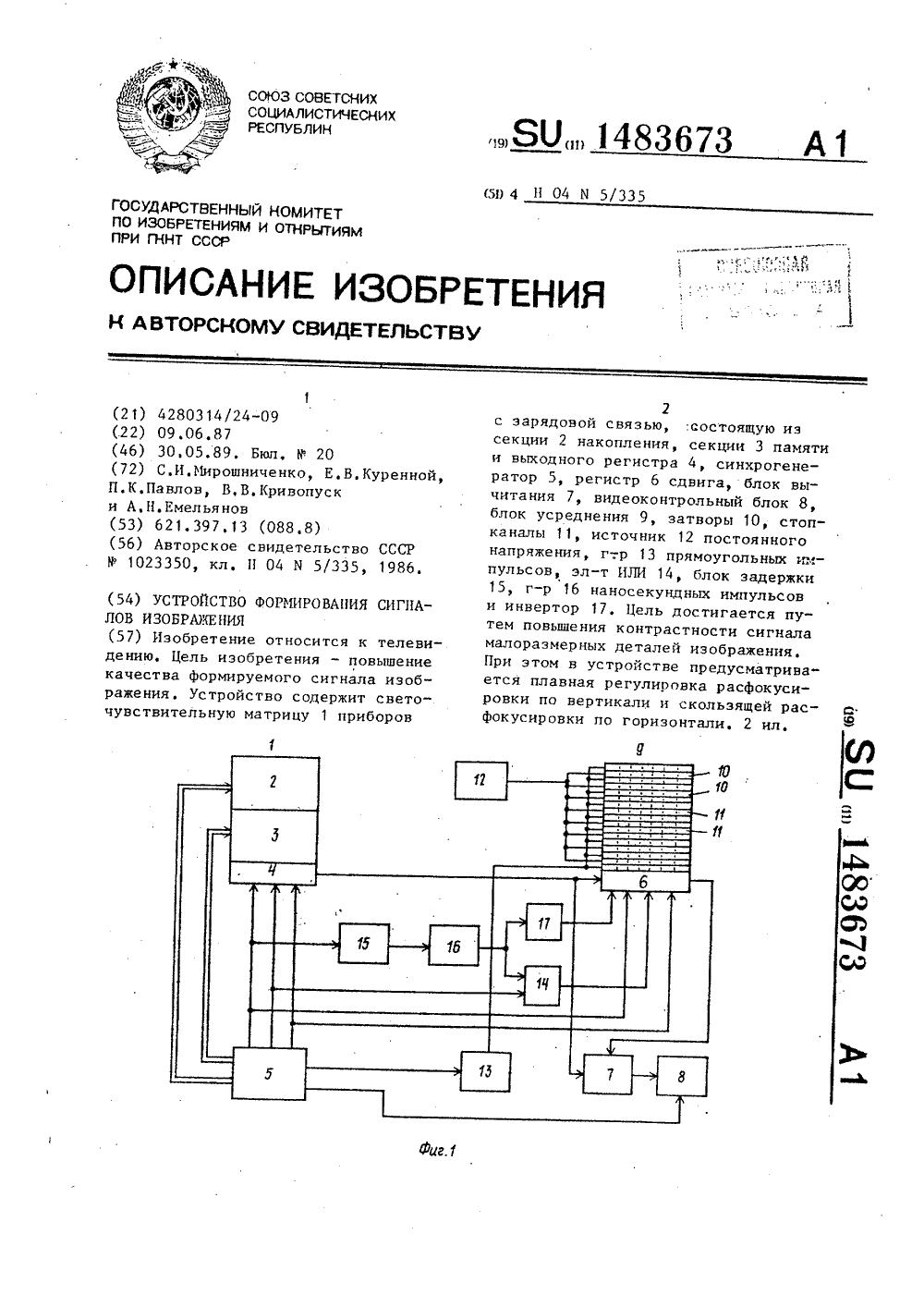

Номер патента: 1483673

Опубликовано: 30.05.1989

Авторы: Емельянов, Кривопуск, Куренной, Мирошниченко, Павлов

МПК: H04N 5/335

Метки: изображения, сигналов, формирования

...под всеми затворами регистра сдвига 6 на время длительности импульса скользящей расфо"кусировки по горизонтали образуетсяобщая потенциальная яма, что вызывает ненаправленное кратковременноерастекание зарядовых пакетов вдольрегистра сдвига б, При этом по сравнению с прототипом длительность импульса скользящей расфокусировки погоризонтали уменьшена до 1-20 нс,т,е. примерно в и раз, где и - количество разрядов сдвигового регистра (и с 232),Общее время расфокусировки по горизонтали в данном устройстве С1 и в прототипе С р одинаковы:где,- длительность импульсарасфокусировки после каждого сдвигазарядовых пакетов.Таким образом, производится одновременное перемещение сигнала в регистре сдвига 6 и его последовательная скользящая расфокусиронка....

Номер патента: 1482939

Опубликовано: 30.05.1989

Авторы: Емельянов, Лачашвили, Морозов, Очаковский, Тихонов

МПК: C12G 1/02

Метки: винограда, дробилка-гребнеотделитель

...дробилки - ее ротор 5, которому сообщается вращательное движение от привода, расположенного в нижней части дробилки.Спиральные лопасти 7 вращаются в кольцевом пространстве между цилиндрами 3 и 4, На корпусе 1 закреплена крышка 15 с загрузочным бункером 16.Система мойки дробилки-гребнеотде лителя совмещена с ее рабочим орга" ном и включает в себя полый вал 9 с насадками 12, коллектор 14 подачи воды во внутреннюю полость вала 9,спиральные лопасти 7, на внешних кромках тыльных поверхностей которых закреплены трубы 11 с насадками 12, горизонтальная штанга 10 с насадками 12 и соплами 13.Дробилка-гребнеотделитель работает следующим образом.Виноград, загружаемый в бункер 16, попадает во внутренний цилиндр З,Бичи 8 наносят по массе винограда,...

Номер патента: 1481185

Опубликовано: 23.05.1989

Авторы: Баранова, Емельянов

МПК: B66C 1/42

Метки: грузов, захват, цилиндрических

...содержит корпус 12, выполненный со сквозным отверстием 213, ось которого расположена перпендикулярно вертикальной оси симметрийтраверсы, и ступенчатым гнездом 14,ось которого перпендикулярна оси от 5 верстия 13,съемную крышку 15, прикрепленную к корпусу 12 посредством .крепежных элементов, и свободно установленный в корпусе 12 и крьппке 15 .10шток 16, подпружиненный относительнокрышки 15 пружиной 17. Крышка 15 выполнена со сквозным отверстием 18,соосным гнезду 14 корпуса 12, и двумяпарами пазов 19, расположенньии на15кольцевом буртике с угловым смещением относительно друг друга и перпендикулярными оси отверстия 18, причем каждая пара пазов выполнена различной глубины,Шток 16 выполнен в виде оси с буртиком 20 и имеет на одном конце...

Номер патента: 1031256

Опубликовано: 23.05.1989

Авторы: Богдасаров, Елисеев, Емельянов, Ильин, Резников, Старостин, Суходольский, Федоров

МПК: C30B 11/00

Метки: выращивания, монокристаллов, окислов, тугоплавких

...перемещения в полости нагревателя, токоподводы в верхней части снабжены сухарями и скобами, последовательно охва.тывающими друг друга, образуя гнездо для крепления клина и конца нагревателя, и виполненными в средней части с выемками, в которой установлены сухари между клиньями и концами нагревателя, а нижние полувитки нагревателя расположени в два ряда в шахматном порядке.55 вид нагревателя с токоиодводами ваксонометрии.Устройство содержит камеру, в которой размещены экраны 1, Внутриэкранов неподвижно установлен прутковый нагреватель сопротивления,нитки которого образованы верхними 2 инижними 3 полувитками,причем нижниеполувитки расположены в два ряда вшахматном порядке, а концы 4 нагревателя соединены с токопроводами...

Номер патента: 1479874

Опубликовано: 15.05.1989

Авторы: Абесадзе, Абрамов, Бандзеладзе, Гогисванидзе, Горбатов, Дадунашвили, Емельянов, Косой, Тевзадзе

МПК: G01N 33/12

Метки: вязкопластичных, исследования, продуктов, свойств, структурно-механических

...попадают световые лучи от источников 11 света, что приводит к скачкообразному изменению сопротивления фоторезисторов 12. Сопротивления фоторезисторов 12 являются элементами триггеров 16 и 17, которые вырабатывают прямоугольные импульсы с частотой изменения сопротивления фоторезисторов 12. В сумматоре 18 импульсы суммируются и подаются на логический элемент 19Как только индентор 4 коснется исследуемого продукта 3, электронный ключ 26 по 14 798 7410 50 дает "1" на второй вход логическогоэлемента 19 и одновременно включаеттаймер 27, последний подает "1" навторые входы логических элементов520 и 21 и счетчик 22 начинает считатьимпульсы, поступающие от сумматора18.Информация о количестве поступивших в счетчик импульсов отображаетсяна...

Номер патента: 1478358

Опубликовано: 07.05.1989

Авторы: Емельянов, Петручек, Талалай

МПК: H04J 1/00

Метки: многоканального, передачи, приема, сигнала, телефонного

...Фильтр 11. С выхода второго35 фильтра 11 сигнал, разделенный по мощности разветвителем 12, поступает на входы параллельных ветвей. На входах первой и второй ветвей включены соответственно второй фильтр 15 и фильтр 13, имеющие одинаковую частоту среза 1 и осуществляющие разделение поступающего сигнала по частоте. Вьщелгнная вторым фильтром 15 первой ветви часть группового сигнала поступает на вход сумматора 16. На выход фильтра 15 первой ветви будет поступать часть группового сигнала, определяемая мгновенным значением частоты сигнала формирователя 19. Когда частота сигнала формирователя 19 отличается от Е то часть сигнала, которая не попадает в полосу пропускания второго Фильтра 15 первой ветви, поступает на. выход фильт; 55 ра 13...

Номер патента: 1474604

Опубликовано: 23.04.1989

Авторы: Белошицкий, Емельянов, Плаксин, Семчевский

МПК: G05D 11/00

Метки: газов, расходов, соотношения

...функционирует следующим образом.,Регуляторы 3 и 4 давленияподдерживают постоянное давление газаперед регулируемыми дросселями.При открытых запорных клапанахдросселями 5 и 6 ориентировочноустанавливают в трубопроводе такойрасход смеси газов, чтобы часть егопоступила в байпасный трубопровод.При закрытых запорных клапанах 8,12 и 15 открывают запорный клапани определяют время, например, спомощью секундомера, в течение которого давление в емкости изменяется по показаниям измерителя давленияна величину ВР. В этом случае расход газа Я через переменный дроссель 5 равен(1) где Ч - внутренний объем емкости;ЛР - изменение давления в емкости;С - время, в течение которогодавление в емкости изменилось на величину дР.Далее закрывают...

Номер патента: 1474542

Опубликовано: 23.04.1989

Авторы: Емельянов, Петров

МПК: G01N 31/16

Метки: титрования

...в газе ЯО , который получен пос Эле сжигания в потоке кислорода пробынефтепродуктаДля этого используюточень чувствительный йодатный метод, когда концентрация раствора определяется оптической плотностью раствора. В соответствии с этим поглотительный раствор 4 абсорбента содержит раствор НС 1 для поддержания рН раствора в пределах 1,69-3,8, а в качестве индикатора - раствор крахмала, который в присутствии свободного йода окрашивает раствор в синий цвет, В качестве титранта используют раствор КЛОз соответствующей концентрации (в зависимости от ожидаемого содержания серы). В качестве индикаторного концентратомера 5 в этом случае используют фотометрическое устройство, состоящее из источника излучения, световой поток которого постоянной...

Номер патента: 1474032

Опубликовано: 23.04.1989

Авторы: Емельянов, Новомлинцев

МПК: B65G 15/08

Метки: конвейер, крутонаклонный, ленточный

...канат 20 понижается и заканчивается раньше каната 22,На участке перед разгрузкой лапы 10 опираются на копирную направляющую в виде бесконечного каната 24, размещенного на шкивах 25, а лапы1 опираются на направляющую в виде бесконечного5 10 15 20 каната 26, размегценного на шкивах 2. При этом для обеспечения надежного принудительного расцепления лап 10 и 11 вначале канаты 24 и 26 в местах набегания и прилегания к ним лап 1 О и 11 расположены на одинаковом уровне, затем - с подъемом вверх в сторону грузопотока, после этого канат 26 понижается и заканчивается раньше каната 24,На участке после разгрузки перед приводным блоком 4 лапы 10 опираются на направляющую в виде бесконечного каната 28, размещенного на шкивах 29, а лапы1 опираются на...

Номер патента: 1474012

Опубликовано: 23.04.1989

Авторы: Алексеев, Емельянов, Киппус, Немировский, Пахомов, Пашкевич, Передельский

МПК: B62D 5/06

Метки: гидравлический, механизм, рулевой, средства, транспортного

...тро 1 бра гцй св 5)з). т)3 срс 3315 14 и 5, 1 ц 18, О ц 1 Б кр)1,.с 8 рс 1 сцоложс 13 ы с;ччсг 1 ц 3)ю Госц Гс,)ьц рдс),оложсццц о ра,ц,ц Ниц)рц 010 твсртия 12 )3 посл лоц;31,1 ь 1 ос)1; сО лдс)иИ(. 20 ц 21, рс)б)- чцс 17 ц 1 Я, сливцыс 14 ц 15, рп зОч согЛс)С)ПЦС 8 Ц ) Ц С,)331 БЫ 10 1 11 Ц(5 Скц золопц)к;3 4 3)ь)3)ол)С)ц 3 с Гр 33)ТСГ)ьць)ч и) - рек ры 3 сч, )1 р 3 бцс 305.кн 1) ц ( - . с 30 гн кц 3 с,ццьч ц и. крытцс м, и рцч ч 13 з)ло)- ц)к .1 1)Ь 3 Н,1 н.Н 31 К;3 цсГЫ 24 ц 2 лг)51 СООО- цНИ 1 1 С/3(Л, 0(31 НОГОС 1 С 1, Обрс)вовс)3 Н)Х кор)1 с(ч 1 ц нС)х)нсгячц зо,нпцк .1, Рс)СЦОГНЖЧЦ 1 ЫЧЦ ЦО 0С 1)ОЦ)1 О Р)Н)0) Х Ц 05)СК(Б ( Ц, цБнк 0313)с)н 11,;.3 с,цИоц ) н( 3соединяет центральное отверстие 2 со сливным отверстием 15 и гилробаком...

Номер патента: 1472871

Опубликовано: 15.04.1989

Авторы: Емельянов, Ляхина, Николаенко, Радин

МПК: G05B 11/01

Метки: следящая

...реализовать устойчивую работу апериодического звена 35 при большом коэффициенте усиления.В этом случае эффективность сглаживания определяется в основном коэфцициентом усиления, а не постоянной времени КС-цепи. Таким образом, можно обеспечить сглаживание при малом запаздывании (фиг.би) . Что касается квадргтурной сосла н)ляющей) то прп отрегулированном соо)ношении фаз среднее значение в каждом периоде демодуляции равно нулю, поскольку положительная и отрицательная частиоказываются равными между собой, но противоположными по знаку (Фнг.бз, заштрихованныечасти). Отметим, что в случае переходных режимов работы, т.е. при наличии приращений входного сигнала, эффективность подавления квадратурной составляющей оказывается недостаточной....

Номер патента: 1472320

Опубликовано: 15.04.1989

Авторы: Беляев, Емельянов, Ткаченко

МПК: B61C 5/02, B61C 9/42

Метки: загрязнения, каналов, локомотива, охлаждения, предотвращения, системы, электродвигателя

...кожух, составленный из двух половин, с выходным отверстием, расположенным сверху, и установленный на остове электродвигателя с концентричным охватом уравновешенной шарнирно-поводковой муфты и вентиляционных отверстий 6 в подшипниковом шите. 2 ил. 2помощью уравновешенной шарнирно-поводковой муфты 5 передается на ведущий вал осевого редуктора 7 и далее с помощью зубчатой передачи на ось колесной пары 8. При работающей принудительной вентиляции воздух из кузова по брезентовому рукаву подводится к электродвигателю 4 и далее через вентиляционные отверстия 6 в подшипниковом шите попадает в кожух 1 и 2, где поток его дополнительно ускоряется уравновешенной шарнирно поводковой муфтой 5, выполняющей роль крыльчатки центробежного...

Номер патента: 1467103

Опубликовано: 23.03.1989

Авторы: Емельянов, Маштаков, Муратова, Ратников, Трофимов

МПК: D02H 13/14

Метки: машине, натяжения, нитей, сновальной

...при останове машины и плавныйподвод при ее пуске. Регулятор 2145давления предназначен для созданиянеобходимого давления жидкости в гидросистеме.Устройство работает следующим образом.50При повышении натяжения нитей,огибающих валы 1,4 и 10, рычаг 5 поворачивается по часовой стрелке, авал 4 перемещается по дуге вверх,кулачок 15 при этом поворачиваетсятакже по часовой стрелке, нажимаетна ролик 19 и шток 18 обратного клапана 17 и тем самым открывает его. Обратный клапан 16 закрыт, так как в этот момент ролик 19 клапана 16 находится на эквидистантном участке профиля кулачка 15. Рабочая жидкость из полости гидроцилиндра 11 через обратный клапан 17 сливается в бак гидросистемы и пружина 12 посредством штока 13, связанного с...

Номер патента: 1466844

Опубликовано: 23.03.1989

Автор: Емельянов

МПК: B21D 43/00

Метки: ленточного, линия, ножовочных, полотен

...и пресса 4 осуществляется следующим образом. При движении вверх тяги 22, соединенной с прессом 4, а при помощитяги 21 - с клинороликовой муфтой 18,происходит заклинивание роликов, сцепление с наружной обоймой, поворот валков 2 валковой подачи и перемещение ленты на величину шага подачи. Одновременно с движением тяги 22 вверх происходит перемеще- "0 ние вправо в сторону валковой подачи 2тяги 20, соединенной с тягой 22 при помощи тяги 21. При перемещении тяги 20 вправо происходит перемещение тяг 19, соединенных с клинороликовыми муфтами 7 1 разматывающего устройства 1. При этомпроисходит заклинивание роликов, сцепление с наружной обоймой, поворот опорно-приводных валков 9 разматывающего устройства и разматывание ленты с рулона на величину,...

Номер патента: 1464960

Опубликовано: 15.03.1989

Авторы: Емельянов, Мухин

МПК: A01F 29/00

Метки: грубых, измельчитель, кормов

...АС= г(- большая диагональромба, ВР=д - меньшая диагональ. Диагональ АС расположена по чаправлению движущегося материала. Угол (ЕАО - это угол между насечкой и направлением двикения материала.Рассмотрим Л АЕО. Движение измельчаемого материала будет происходит вдоль режущей кромки 1, если величина угла (АЕО будет больше угла трения стеблей о :таль. Если обозначим (АЕО=р, то условие резания со скольжением выглядит так:г)г (1)где г -- угол трения стеблей о сталь.Боковая насечка должна выполняться с ; перекрытием всей рабочей длины элемента 5. Для этого рассмотрим Л АДБ. Условие предельного перекрытия (без запаса) выражается равенством11а=агсгд - ,АРформула изобретения 3Если будет выполнено условие (1), то2 Ь япрсова)д Решая это неравенство,...

Номер патента: 1463198

Опубликовано: 07.03.1989

Авторы: Альмуханов, Емельянов, Кучмистый, Сулейманов, Убакеев

МПК: A01K 37/00

Метки: птицы, фиксации

...в направляющий паз 20 платформы 2. Герметизация пространства, в котором происходитобработка птицы, осуществляется защитнымэкраном 21, выполняющим одновременнороль крышки при прижатии к нему колпака 17. Включение компрессора дозирования и дозированная подача дезинфекционного раствора в установку осуществляютсяпосредством контактного включателя 22,установленного на экране 21.Устройство работает следующим ооразом.При установлении факта заражения птицы клещем установку вкатывают в поме щение и располагают в специально отведенном для санитарной обработке месте,Обслуживают установку два оператора, один отлавливает птицу и подает ее второму формула изобретения 1. Устройство для фиксации птицы, содержащее опорную рамку, установленную...

Номер патента: 1462267

Опубликовано: 28.02.1989

Авторы: Емельянов, Масляков, Маслякова, Савенко

МПК: G05D 16/06

Метки: давления, регулятор

...и с рабочей камеры регулятора давления происходит свободный переток жидкости в выходной патрубок.Давления в рабочей камере не будет, Поэтому под действием давления жидкости, которое воздействует на запорный орган 6 и поднимает его, начинается свободный переток жидкости из входного патрубка 2 в выходной патрубок 3 и далее в дождевальную машину "Фрегат". После того,как в импульсной трубке 19 гидравлической аварийной защиты дождевальной машины появляется давление, она под- . соединяется к подмембранной полости 18 нижней рабочей камеры клапана 15.За счет давления в гидравлической аварийной защите дождевальной машины, в рабочей камере 18 создается необходимое давление, за счет которого игла 16 клапана 15 находится в приподнятом положении и...

Номер патента: 1461828

Опубликовано: 28.02.1989

Авторы: Емельянов, Ерофеенко, Коротченко, Крылов, Сергеев, Степанов, Уткин

МПК: E02F 5/08

Метки: землеройной, оборудование, рабочее

...только с помощью гидроцилиндров 16 (в отличие от прототипа, где необходимо управлять еще электрофицированной лебедкой). При этом обеспечивается практически постоянный (минимальный) зазор между поперечиной 11 и зубьями ковшей ротора за счет движения поперечины по траектории, близкой к окружности, описываемой зубьями ковшей 5. Это упрощает управление. Включением 1 О гидроцилиндров 15 отвалы разводятсяна требуемую ширину захвата, а так как шарниры 13 и 18 находятся на одной оси, то переключать гидроцилиндры 16 не надо, что также упрощает управление.В рабочем режиме ротор 4 при помощиуправляемой подвески 2 заглубляется на требуемую толщину срезаемого слоя грунта (О, - 0,3 м). Сгребающий орган 9 одновременным включением гидроцилиндров 16,...

Номер патента: 1460574

Опубликовано: 23.02.1989

Авторы: Емельянов, Иванов, Мамченко, Хижняков

МПК: F25B 39/04, F28D 3/02

Метки: кожухотрубный, конденсатор

...труб. Перфорированные отверстия 4 и 5 имеют отбортовку, направленную к вышерасположенным рядам труб, причем перфорация 4 имеет зубчатую отбортовку.Конденсатор работает следующим образом.Пар хладагента поступает в конденсатор и конденсируется на тепло- обменных трубах 2, Образующаяся жидкость стягивается с трубок с помощью кромок перфорированных отверстий меньшего диаметра на наклонную конденсатоотводную пластину. Двигаясь по поверхности наклонной пластины, жидкость обтекает отбортовки, не заполняя перфорированные отверстия 5 большего диаметра, предназначенные для прохода несконденсировавшейся части пара хладагента к нижерасположенным трубам.Диаметр перфорированных отверстий 4 соизмерим с величиной капиллярной постоянной жидкости,...

Номер патента: 1460556

Опубликовано: 23.02.1989

Авторы: Дисяев, Емельянов, Терещенко

МПК: F25B 39/04

Метки: конденсатор

...перфорированных конденсатоотвод"ных пластин 3. Перфорированные пластины 3 желобкового типа боковыми 25кромками (фиг.2 и 3) и кромками отогнутых ребер 4 касаются нижних образующих теплообменных труб 2. На боковых плоскостях конденсатоотводныхпластин имеются отверстия 5 для прохода пара с отбортовкой вверх кромок.Кромка отогнутых ребер 4 (фиг,4) дляболее лучшего контакта может бытьвыполнена радиусом, равным наружномурадиусу теплообменной трубы, или 35может быть ориентирована вдоль оситеплообменной трубы (Фиг.5) .Конденсатор работает следующимобразом,Пар хладагента поступает в кондеясатор (фиг.1) .иконденсируется натеплообменных трубах,2. Образующаясяжидкость с нижних образующих трубстягивается на поверхность перфори"рованных...

Номер патента: 1456848

Опубликовано: 07.02.1989

Авторы: Борисова, Емельянов, Калиновский, Сидоренко, Титов, Ярмакович

МПК: G01N 19/04

Метки: основой, покрытия, прочности, сцепления

...больше высоты пуансонаОтверстие в обойме 5 и наружная поверхность пуансона 1 могут быть 35 выполнены цилиндрическими или прямоугольными.Кроме того, устройство содержит две гайки 6 для крепления пуансона 1 на оправке 2 и втулку 7 для прило жения сдвигающей нагрузки.Устройство работает следующим образом. Испытуемое покрытие 8 напыляют на 45 наружную поверхность пуансона 1 одним из известных способов и наре-, зают внем канавки, например, при помощи вулканита. При этом напыпенное покрытие образует пояски шириной 3-5 мм. Свободный конец оправки 2 устанавливают в отверстие обоймы 5 до соприкосновения покрытия 8 в поверхность матрицы 4. Прикладывают со стороны втулки 7 нагрузку от нагружателя (не показан). Изменяют величину нагрузки до сдвига...

Номер патента: 1456325

Опубликовано: 07.02.1989

Авторы: Воронов, Галыбин, Емельянов, Кузьминов, Кутасов, Пращикин, Сергеева

МПК: B60C 9/06, B60C 9/20

Метки: пневматической, покрышка, шины

...1,2- 25 1,5 в 8-12 раз превосходит до иэгибной жесткости широко применяемые марки крученых полиамидных нитей 23 и 25 КНТС.Применение более высоких значений 30 соотношений толщин моно- и крученых нитей практически невозможно из-за осножнений на заводах химволокна в ткачестве: при толщинах мононитей более 1, 0 мм не удается выровнять натяжения в нитях, вследствие чего35 челнок с утком утыкается в нить и вылетает из станка. Кроме того, имеет место снижение усталостных свойств мононитей с повышением их толщины.Применение материалов с еще более высокой изгибной жесткостью, например металлокорда или стальной проволоки для данной конструкции покрышки, также невозможно из-за неудовлетворительных технологических свойств сырых покрышек -...

Номер патента: 1456135

Опубликовано: 07.02.1989

Авторы: Емельянов, Курочкин, Саввиди

МПК: A61C 13/36

Метки: зубных, протезов, съемных

...мм. Затем на основание устройства устанавливают нижйюючасть Формы, заполняют ее гипсом ипогружают индивидуальную ложку своей наружной поверхностью, После затверденания гипса поверхность его покрывают изоляционной .жидкостью (изоколом, вазелином), устанавливают верхнюю часть формы и с помощью вибратора заполняют ее высокопрочным гипсом. Сразу же на верхнюю часть Формы накладывают крьппку таким образом, чтобы Фиксаторы полностью погрузились в гипс, Это позволяет точно сформировать основание модели в соответствии с внутренней поверхностью крьппки иповторять стандартное положение моделей в процессе разметки их в параллелометре и постановки зубов в артику 55 .ляторе, Разъединяют части Формы, извлекают гипсовую модель и таким же образом...

Номер патента: 1453240

Опубликовано: 23.01.1989

Авторы: Воронцов, Дувидович, Емельянов, Плеханов, Савченков, Шевченко, Шепотько

МПК: G01N 3/56

Метки: балок, износ, испытания, стенд

...4, каретку5 с опорными 6 и направляющими 7роликами, размещенными соответственно на центрирующем балансире 8 25и стабилизирующей раме 9, шарнирносоединенными с узлом 10 нагружения,привод 11 перемещения каретки понаправляющим 2, узел 12 рассогласования скорости вращения опорных роликов 6 со скоростью их продольногоперемещения,Стенд работает следующим обра зом.На держатель 3 устанавливают балку 4 и вводят ее в контакт с опорными роликами 6. Рабочая нагрузка наопорные ролики 6 создается узлом1 О нагружения, например гидравлическим, через центрирующий балансир 8, замыкаясь на направляющихроликах 7 через стабилизирующуюраму 8. Возвратно-поступательноеперемещение каретки 5 осуществляют приводом 11, например гидравликов 6 относительно балки 4,...

Номер патента: 1453189

Опубликовано: 23.01.1989

Авторы: Борщев, Грачев, Грачева, Емельянов, Рукин, Хлебникова

МПК: G01J 3/42, G01N 21/72

Метки: атомно-абсорбционных, измерений

...на выходе блока 8 сигнал через корректор 9 управляет задатчиками амплитуд третьего и четвертого импульсов (соответственно 10 и 7) . Посредством управления амплитудбй третьего импульса осуществляется коррекция по компенсационному принципу фонового поглощения на длине волны дополнительной линии и, кроме того, выра-. батывается сигнал коррекции на задат" чик 7 амплитуды четвертого импульса. По окончании действия третьего импульса формируется задатчиком 7 четвертый импульс, начальная амплитуда которого равна начальной амплич туде третьего импульса. В процессе формирования четвертого импульса тока его амплитуда увеличивается за счет действия сигналов, поступа14531 3ющих с устройств 6 и 9. При этомуправляющий сигнал с блока 6 даетприращение...
