Емельянов

Номер патента: 1237255

Опубликовано: 15.06.1986

Авторы: Барченко, Богданов, Емельянов, Капралов, Корниенко, Максимов, Ревнивцев, Шестаков

МПК: B03D 1/14

Метки: прямоточная, флотационная

...едактор М,Банд ираж 5 Заказ 32 Подписно тета СССР крытий ая наб., д, 4/ ВНИИПИ Государственного к по делам изобретений и 113035, Москва, Ж, РауПроизводственно-полиграфическое предприятие, г.ужгород,роектная Изобретение относится к флотационному обогащению полезных ископаемых, в частности к конструкциям флотационных машин.Цель изобретения - повышение скорости флотации за счет увеличения степени изоляции отс-ков между собой.На фиг. 1 схематично изображена предлагаемая флотомашина, на фиг.2 узел 1 на фиг. 1 (перегородка между 1 О отсеками).Прямоточная флотомашина состоитиз приемного кармана 1, отсеков 2,в которых расположены аэраторы 3,перегородок 4, разгрузочного кармана 5, снабженного шибером 6 для регулирования уровня пульпы...

Номер патента: 1235629

Опубликовано: 07.06.1986

Авторы: Емельянов, Игнатьев, Коптев, Матвеев, Маханов, Райхел, Уточкина, Хвастунов, Цунский, Цыганов, Чуфаров

МПК: B22D 7/12

Метки: изложницы, подачи, сыпучих

...20 25 30 35 40 45 50 55 Средняя часть выполнена в виде резинового рукава 25, на который внизу надет металлический наконечник,Устройство работает следующим образом.Центровые 27 в количестве 10 шт. перед заполнением их дробью устанавливают в направляющие 2, выполненные по радиусу К и размещенные перед стационарным стендом 1, при этом радиус размещения центровых 2 совпадает с радиусом поворота крана-укосины 5. После установки центровых 27 саморазгружающийся контейнер 9, заполненный дробью, любым грузоподъемным средством, имеющимся в цехе, помещают на консольную раму 6 над разгрузочной воронкой 7. Из саморазгружаюшегося контейнера 9 дробь постепенно самотеком поступает в разгрузочную воронку 7, оборудованную вибратором, который способствует...

Номер патента: 1233862

Опубликовано: 30.05.1986

Авторы: Емельянов, Кокин, Троицкий

МПК: A61B 5/04

Метки: исследования, нервного, ствола, электродное

...ЧИ ПЗс 1 МИ Г) НЫЛпцсХВТ)13 ссМИ Л153 С 1 МС 1 ГГНЫХ 1103 ОТ)сс)35 71 цс тцв 1 ыи 3 и кцсп 1(с 1)ы м 3 3311 ст 13 м и10,3 п 3,1131,3 рь 1 .О(.,Сии.НЫ )еж,1) с(бцИпырнир ц с пцмцп)ью рсднпн 1 О, оси 11 и130.(вр,тини и;) жинь 12.с,с мс и Гнис н(вцлки 7 имсСт цкны 1,5,,С)цс 0,ики н( гх; н, , пц 30,СкинМсИЧ ( КИ СН сИЦНОР 0 НОИ РК(53011) 1) к(5 с)к и , спци :с,(вс, кц цр 35 цпНС)ВРСсс.3 Н) 513.1 ЯЕС) ЛСКТРИ 1 С, ,)3 Ы- )303, Кц,13 1 С "330 Кц Н 1 с 1 КЛГцв ОСЛЕ,)ПЕ цВИИ 1 0 Т 1 С,с ,1 СЕ 1 Гц 3 ) 3.Сснн)р 3 сзвс 1;с 30,3(мссяе 31 ы,)сне)Г 1 ) 3. 1 "кця 1 ки 1стснцн,с ь пц 0",пци Н,3 кыж,п)м 30,31 исип,103 цмц."3(ь 0 пц,0 з и 16И Пружнп 17.сп,н 33.(р)33 ССК; 51 П) жп)Ы 1 Я,1;КС 3 НН РХ 03;1 3 РЫ ",01К 3; РН. 1 З 1: Л0 Г р с н Ис н И 51 Х 0,1...

Номер патента: 1231374

Опубликовано: 15.05.1986

Авторы: Дорошенко, Емельянов, Терещенко

МПК: F28F 1/40, F28F 13/02

Метки: теплообменная, труба

...2 имеет переходный участок 5 длиной . 0,5-З,б 5 внутреннего диаметра трубы, отогнутый от стенки трубы 1 к ее оси в направлении выиележащей секции под углом ы., равным углу навивки вышележащей секции.Нарпоступающий в вертикальный конденсатор, хонденсируется на внутренней поверхности трубы . Конденсат в виде пленки покрывает теплоотдающую поверхность и вследствие наличия градиента давления в пленке стягивает 1374 3ся к виткам вставки 2. Стекая в виде ручьев по виткам спиральной прово,почной вставки 2, конденсат с помощью отогнутых переходных участков 5 выводится с поверхности, трубы в центр двухфазного потока. Некоторое количеетво конденсата эа счет капиллярных сил удерживается на поверхности трубы н, попадая на витки спирали с про...

Номер патента: 1231062

Опубликовано: 15.05.1986

Авторы: Андреев, Бескина, Емельянов, Золотов, Мелкова, Муллин, Савостьянов, Сидоров, Хамитов

МПК: C08J 3/12

Метки: бензтиазолилсульфенамида, выпускной, диэтил-2, состав, твердой, форме

...2,0 448 28 27,6 12,8 20 12,0 1. 1Изобретение относится к обработке ускорителей для получения их в твердой выпускной форме.Цель изобретения - повышение термостабильности состава,Состав. получают путем смешения Я,Н-диэтил-бензтиазолилсульфенамида (сульфенамид БТ) с парафином или петролатумом и двуокисью кремния или техуглеродом при следующем соотношении компонентов, мас.й:Н,й-диэтил-бенз. -тиазолилсульфенамид 40-50 Парафин или петро- латум 231062 1Двуокись кремния.или техуглерод,30-40После приготовления состав гранулируют.Термостабильность сульфенамида ТБ,оцениваемая по индукционному. периоду разложения при 160 С, в .различныхсоставах представлены в табл. 1. 10 В табл. 2 прЕдставлены своистварезин, изготовленных с сульфенамидомБТ в...

Номер патента: 1230612

Опубликовано: 15.05.1986

Авторы: Белинкий, Емельянов, Ильин, Коган, Левин, Михин, Скороходов, Фатьянов, Фокин, Харитонов

МПК: B01D 1/12

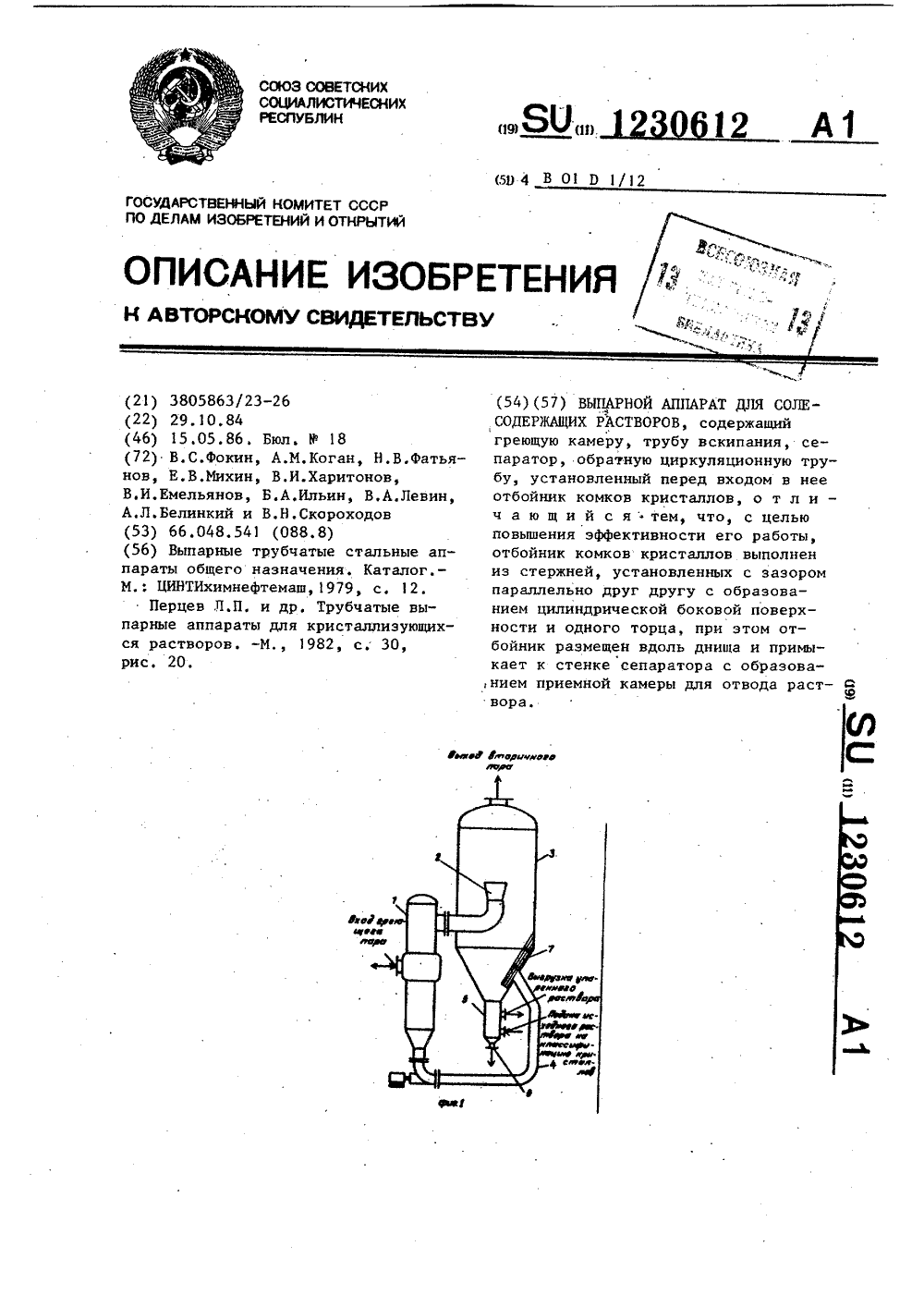

Метки: аппарат, выпарной, растворов, солесодержащих

...примыкает к стенке сепаратора с образованием приемной камеры для отвода раствора.Аппарат работает следующим образом. 30Циркуляция раствора осуществляется по замкнутому контуру:.сепаратор 3, отбойник комков кристаллов 7, обратная циркуляционная труба 4, греющая камера 1, труба вскипания 2, се паратор 3.Выпариваемый раствор, поднимаясь по трубам греющей камеры 1, перегревается и по мере выхода из трубы вскипания 2 прокипает. В сепараторе 40 3 происходит разделение парожидкостной смеси на пар и жидкость, содер; жащую твердую фазу. упаренный раствор, содержащий твердую фазу, выгружается через верхний штуцер соле сборника-классификатора.- Комки кристаллов, попадая на отбойник,комков кристаллов 7, скатываются по наклонным стержням...

Номер патента: 1229552

Опубликовано: 07.05.1986

Авторы: Емельянов, Ким, Косов, Костиков, Мирзазянов

МПК: F28F 25/08

Метки: градирни, капельно-пленочный, ороситель, противоточной

...размещенные гибкие ленты, о т л и ч а ю щ и й с я тем, что, с целью уменьшения его материалоем-35 Гаув 1 с. сно 8ИИПИ Госудапо делам и5, Москва,каэ 244 1130 прод, ул. Проектная роизводственно-полиграфическое предприятие,Изобретение относится к теплоэнергетике, в частности к противо- точным градирням предназначенным для охлаждения оборотной воды на промышленных предприятиях и электростанциях.Цель изобретения - уменьшение материалоемкости и упрощение монтажа,На фиг. ф изображен капельно-пленочный ороситель в аксонометрии, на фиг.2 - дистанционирующий элемент оросителя.Капельно-пленочный ороситель противоточной градирни содержит установленные параллельными рядами дистанционирующие элементы в виде гребенок 1 и огибающие их зубья 2 поярусно...

Номер патента: 1228963

Опубликовано: 07.05.1986

Авторы: Брызгунов, Емельянов, Казачков, Мартынов, Носоченко, Плискановский, Ревтов

МПК: B22D 11/00

Метки: непрерывной, разливки, стали

...стали.В качестве управляющих и регулирующих параметров принимают содержание углерода и температуру стали,поступающей в кристаллизатор в процессе разливки. Пределы и характеррегулирования режима работы холодильника изменяют в зависимости от содержания углерода.Наименьший поток от слитка к кристаллизатору обеспечивается при содержании углерода в стали 0,08-0,127При уменьшении содержания углеродадо 0,013 тепловой поток линейно возрастает на 153. С увеличением содержания углерода от 0,08-0,12 до 0,580,623 тепловой поток к кристаллиэато 1ру возрастает на ЗОХ и при дальнейшемувеличении содержания углерода не изменяется.Для компенсации минимального теплового потока к кристаллиэатору необходимо обеспечить максимальный теплоотвод от слитка к...

Номер патента: 1227745

Опубликовано: 30.04.1986

Автор: Емельянов

МПК: D07B 7/02

Метки: канатовьющей, машине, преформатор

...буртом в крышке 7, а с другой - крьппкой 10. Червяки 3,5 и 9 удерживаются от осевого смещения с помощью упорных подшипников не показаны). Внут- ЗО ри ступицы шестерни 2 имеется сектор, вставленный в паз поворотной ступицы кольца 11, являющегося одной частью второго диска. Ступица кольца 11 отирается одним концом на ступицу шестерни 4, а другим - на ступицу диска 12, являющуюся другой частью второго диска.Внутри ступицы шестерйи 4 также имеется сектор, вставленный в паз поворотной ступицы диска 12, опирающейся одним концом на бурт крьппки 7, а другим - на внутреннюю часть 13 7452ступицы диска 12. От смещений в осевом направлении поворотная ступица кольца 11 зафиксирована крышкой 14, прикрепленной к торцам приливов 15 кольца 11, а...

Номер патента: 1227662

Опубликовано: 30.04.1986

Авторы: Емельянов, Зосимов, Керимов, Пасиченко, Рубан

МПК: C12M 1/26, G01N 1/10

Метки: аппаратов, отбора, проб

...иглы 12. Камера 3 внутри оснащена нагревательным элементом 16 в виде металлической спирали и заполнена биологически нейтральным легко плавящимся и быстро засть 1 вающим веществом парафином.Снаружи корпуса 1 имеется выступ, на который сверху опирается накидцая гайка 17, Нижняя часть корпуса (стерилизациоццая камера 3) входит внутрь другой стерилизациоцной камеры 18, заполненной (по аналогии с камерой 3) парафином, и плотно стыкуется с ней черезерметизирующую прокладку 19. Стерилизационная камера 18 устанавливается стационарно на пробоотборном патрубке 20 аппарата 21 для глубинного культивирования микроорганизмов, клеток и вирусов. Внутри камера 18 снабжена нагревательным элементом 22, На дце ее по центрурасположена эластичная...

Номер патента: 1227393

Опубликовано: 30.04.1986

Авторы: Емельянов, Казановский, Каюк, Фельдман

МПК: B23K 37/02

Метки: автоматической, сварки

...11 обечайки 5 под действием пружины 12, а горелка 20 выставляется на позицию сварки, После запуска механизма вращения обечаики 5 с прихваченным к нему предварительно днищем копирные ролики 7, прижимаясь к торцу 11 обечайки 5, копируют стык, а каретка 6 ведет в соответствии с заданным роликами щих ролики Э и Е, находящиеся на каретке б по одну сторону от шарнирногосоединения 13, соединены между собойв верхней части шарнирной планкой18, а. штоки вилок, несущих роликиЖ и И, находящиеся по другую сторону от него, соединены другой шарнирной планкой 19, Сварочная горелка 20установлена в вертикальном отверстии21 каретки 6 с возможностью вертикального перемещения относительно каретки. При этом отверстие 21 выцолненос минимальным зазором...

Номер патента: 1226667

Опубликовано: 23.04.1986

Авторы: Емельянов, Слепцова, Столяров

МПК: H03M 1/50

Метки: вала, вращения, код, скорости

...разрядов комбинационного сумматора 6, где суммируется с кодом младших разрядов регистра 9 скорости вращения. Старшие разряды регистра 9 скорости вращения суммируются, с учетом переноса из младших разрядов, с разрядами расширения знака, соединенными с элементом НЕ 17. На выходе комбинационного сумматора 6 устанавливается полный код скорости вращения, который переписывается в регистр 9 скорости вращения, код младших разрядов которого переписывается с инверсией за счет блока элементов НЕ 15 в счетчик 7. Формирователь 11 импульсов вырабатывает импульс, поступающий на счетный вход счетчика 7 через элемент ИЛИ 18. Таким образом, в счетчике 7 формируется дополнительный код младших разрядов регистра 9 скорости вращения, В зависимости от...

Номер патента: 1226206

Опубликовано: 23.04.1986

Авторы: Барсуков, Гребенников, Емельянов

МПК: G01N 21/74

Метки: атомизации, проб, твердых

...такие условия, когда пары вещества занимают не менее907 объема камеры (объемная доляиспаренного вещества в этом случаеравна 0,9) получим критическийразмер камеры: Ъ 1,1 Ч,Поскольку масса разрушенного материала линейно зависит от энергиипадающего излучения лазераМ=В 11, кг, (2)где В - коэффициент, зависящий оттеплофизических свойств материала,обычно равен 2 10 кг/Дж; М - энергия, Дж, и учитывая, что доля паровой фазы при разрушении материаловлазерным излучением умеренной плотности по результатам различных работсоставляет от десятых долей до 20307. от объема разрушенного материала,получим, принимая в среднем этот показатель за 27., что масса испаренного вещества определяется выражениемт 4,0 10 Ъ 7, кг, (3)Используя соотношениеи учитывая,...

Номер патента: 1225981

Опубликовано: 23.04.1986

Авторы: Вильго, Емельянов, Кадралиев, Ломакин, Мосолов, Турбинский

МПК: F16L 58/00

Метки: защиты, коррозии

...для подачи электролита в ванны и отвода продуктов электролиза.Цель изобретения - исключение токов утечки при снижении материальных затрат, что достигается за счет снабжения трубы- отвода устройством для разрыва слоя конденсата в виде установленной во фланцевом соединении втулки из коррозионностойкого материала.На чертеже изображено предлагаемое устройство.Фторопластовая втулка 1 установлена в трубе-отводе 2 на вертикальном участке и закреплена во фланцевом соединении 3. Длина втулки равна 1,2 - 2 диаметрам трубы Соосное размещение втулки в трубе осуществлено посредством кольца 4 из фторопласта, которое надето на верхнюю часть втулки. Между наружной стенкой 5 фторопластовой втулки 1 и внутренней стенкой трубопровода имеется кольцевой...

Номер патента: 1224756

Опубликовано: 15.04.1986

Авторы: Емельянов, Литвинов, Синельников, Столяров

МПК: G01R 33/02

Метки: магнитного, переменного, потока

...нулю, а на выходе операционного усилителя 12 сигнал пропорционален величине магнитного потока.Выход усилителя 8 подключен черезкпюч 14 и резистор 10 к входу операционного усилителя 12, работающего врежиме интегрирования. Так как навходе усилителя 8 сигнал пропорционален дрейфу нуля, то дрейф нуля вычитается из полезного сигнала. Наследующем интервале времени операционные усилители меняются ролями. Так как оба операционных усилителя работают на одни и те же элементы, то возможна полная компенсация дрейфануля.Сигнал на выходе интегратора представляет собой интеграл от суммы полезного входного сигнала, сигнала дрейфа усилителя 12, работающего в режиме. интегрирования, и сигнала дрейфа нуля с обратным знаком, усилителя 8 работающего в...

Номер патента: 1224661

Опубликовано: 15.04.1986

Авторы: Емельянов, Задирака, Лубенец, Новопашин, Савченков, Чевычелов, Шепотько

МПК: G01N 3/32

Метки: изгибе, испытания, образцов, усталость

...8 и 12 другс другом и устанавливаемый при испытании с возможностью перемещениявдоль рабочих частей образцов 8 и12, стержень 14, который является диагональю параллелограмма, образуемого при испытании стержнем 5, распорным элементом 13 и образцами 8 н12, причем захват 7 выполнен с возможностью перемещениявдоль опоры 4,а стержни 5 и 14 снабжены соответственно механизмами 15 и 16, которыепозволяют изменять их длину.Устройство работает следующим образом:Образцы 8 и 12 закрепляют в захватах б и 7, 10 и 11 соответственно,На рабочей части образцов 8 и 12 взаданном месте по их длине устанавливают распорный элемент 13, Стержень14 шарнирно соединяют с распорнымэлементом 13 и приводят в действиеэксцентриковый нагружающий механизм1. Эксцентрик...

Номер патента: 1224631

Опубликовано: 15.04.1986

Авторы: Березнев, Гладков, Емельянов, Черток

МПК: G01M 1/06

Метки: балансировочного, измерительно-управляющим, станка, управляемый, устройством, электропривод

...с задержкой времени, необходимой для разжима тормоза, подготавливает цепь для Включения одного из трех коммутаторов.11 ри замыкании второго контакта 21 измерительно-управляюще о устройства включается обмотка управления коммутатора 7 вращения, силовые контакты 8 которого подключают электродвигатель 1 к .ети, а размыкающий контакт 18 отключает режим форсированного питания управляющей катушки 2 тормоза, вводя в ее цепь балластный резистор 16. Эгектродви атель 1 производит вращение балацсируемого ротора, в измерительцо-управляюцсм устройстве производится определение параметров дисбаланса ротора.11 ри замыкании третьего контакта 22 измсрительно-управляющег о устройства включается обмотка управления кохчх Гатора .3 установочного...

Номер патента: 1224312

Опубликовано: 15.04.1986

Авторы: Воронов, Галыбин, Гришин, Джинчарадзе, Ельшевская, Емельянов, Лыкин, Ниазашвили, Новиков, Сергеева, Слышенкова

МПК: C08L 9/00

Метки: резиновая, смесь

...аналог прототнцаналог аиалог 100 100 10052 52 32 32,0 Февил -иа 6 тиламииОкись цепка 1,01,0 0,5 3,0 ,0 1,0 0,5 0 5 0,5 0,5 1 эО 1 рО 5,0 З,о 4,0 4,0 4,0З,о Э,О 3,0 3,0 3,7 3,7 5,0 Текиически 33углерод 40,0 40,0 50,0 70,0 50,0 50,0 50,0 50,0 50,0 590 656 65,6 33 оверкиостиоактивное вецествнСиитаиол ДС1,5 гаЭщат адсорЕцвовиойочисткиа 1,5 0,5 20 10 0.5 30 - . 11 О 10 30 в 1 1Изобретение относится к. резиновым смесям на основе ненасыщенных каучуков и может быть использовано в шинной и резинотехнической промьппленности.Цель изобретения - улучшение пластоэластических свойств резиновых смесей и усталостной выносливости резин. Кроме того, полученные резины характеризуются более высокими значениями сопротивления тепловому старению и...

Номер патента: 1219590

Опубликовано: 23.03.1986

Авторы: Беэк, Голицына, Емельянов, Кийс, Митропольская, Шмурак

МПК: C08G 8/24

Метки: водорастворимой, резорцинформальдегидной, смолы

...15,9 мас.ч, Формальдегида, считая на 100% по 0,6%от общего его количества в минуту,при одновременном ее нагревании доотемпературы кипения 87-93 С. Реакционную массу кипятят 15-25 мин, ох лаждают до комнатной температуры,Содержание свободного Формальдегида в смоле, % Прочностькорда, Н вис- козполиамидного23 КНТС ного22 в полиамидного23 КНТС при вискозного22 в при 23 С 120 С 23 С 120 С 0,17-0,26 105 101 145 123 182 258 0,18 0,02 Тип смолы в пропиточномсоставе на основе комбинации латексов ДМВПХ и СКДПолученная с единовременным введением Формальдегида (по известному способу) Полученная по примеру 1 при предварительном нагревании до 45 Со Полученная по примеру 2 при предварительном наогревании до 50 С 219590 ънейтрализуют...

Номер патента: 1216330

Опубликовано: 07.03.1986

Авторы: Васильева, Долганов, Емельянов

МПК: E21B 33/138

Метки: состав, тампонажный

...карбамида, г 70состав 4Карбамидная смола 950 Гидрохлорид карбамида 50состав 3Карбамидная смола 970 Гидрохлорид карбамида 130Приготовление состава проходит в следующей последовательностиТребуемое количество карбамидной смолы и гидрохлорида карбамида взвешивают на весах. Взвешенную смолу помещают в емкость и при интенсивном перемешивании добавляют приготовленную порцию гидрохлорида карбамида, После введения гидрохлорида карбамида. тампонажный состав продолжают перемешивать 2-3 мин, а затем определяют его свойства,Общая Формула гидрохлорид карбамида СО (МНт)ПСУ. Агригатное состояние - белый кристаллический с желтоватым оттенком, содержание гидрохлорида карбамида не менее 957, остаток после прокаливания в виде сульФатов не более...

Номер патента: 1214775

Опубликовано: 28.02.1986

Авторы: Емельянов, Клец, Михнев, Рашковский, Сиркис

МПК: C22B 23/04

Метки: кобальта, никеля, осаждения, растворов

...оперативности контроля процесса,П р и м е р, Осаждение вели изсульфитных растворов никеля или кобальта концентрацией 7 г/л и рН 5В качестве осадителя применялитиосульфат натрия, Осаждение велипри различных соотношениях реагентав периодическом режиме, продолжительность осаждения составляла30 мин В конечном растворе определяли рН и концентрацию металла,Условия и результаты опыта даныв таблице.йз таблицы видно, что достижениюколичественного осаждения металласоответствует минимальная величинарН, для никеля - 2,01 при 130 С и1,64 при 140 С, для кобальта - 2,53при 150 С.При дальнейшем увеличении расхода осадителя величина рН возрастает. Наличие такого минимума позволяет использовать величинурН дляоперативного контроля и регулировкипроцесса...

Номер патента: 1214672

Опубликовано: 28.02.1986

Авторы: Гриншпан, Емельянов, Капуцкий

МПК: C08B 3/12

Метки: дикарбоновых, кислот, сложных, целлюлозы, эфиров

...растворимы в ДИФ и 2 Х-ном водном растворе бикарбоната натрияП р и и е р 5. К 1 мас.ч, целлюлозы приливают смесь 11 мас.ч, ДИФ и 1,95 мас.ч. М О, перемешивают до растворения и последовательно при перемешивании добавляют 10 мас.ч. пиридина, 5 мас,ч. малеинового ангидрида, 2 мас.ч. моноамида малеиновой 14672 1кислоты и 10 мас.ч. уксусного ангидрида. Реакционную смесь вьдерживают 1 ч при 20 оС, выпивают в воду, пере- осаждают из раствора в ДИФ и сушат на 5 воздухе. СЗ =-ООС=СН=СН 2,6, СЗ =ООС=СН 1,65 ф СООНСП = 710.Полученный сложный эфир полностьюрастворим в ДИФ н ДИСО.П р и м е р 6. Аналогично примеру 5 с тем отличием, что в качествеангидрида дикарбоновой кислоты используют янтарный ангидрид, а аиидамоноамид янтарной кислоты...

Номер патента: 1034576

Опубликовано: 28.02.1986

Авторы: Александров, Бургсдорф, Горбунов, Емельянов, Крылов, Редков

МПК: H02G 7/02

Метки: линия, сверхвысокого, электропередачи

...зависимостьпадения напряжения на наиболее нагруженном изоляторе от расстояниямежду экраном диаметром 2 м иосью гирлянды,Измерения проводились с гирляндойизоляторов ПС 300-К с диаметром тарелки П = 450 мм и строительнойвысотой Нд = 170 мм, Как видно изэтой зависимости, при некотором расстоянии от оси гирлянды до тороидального экрана напряжение на наиболее нагруженном изоляторе гирляндыдостигает минимума, Наиболее эффективны экраны, превышение радиусаосевой линии которых над радиусомрасщепления провода составляет однудве строительные высоты изолятора,а расстояние между экраном и осьюгирлянды должно быть примерно вдвоебольше этой величины. Если одиночныйэкран с двух сторон от гирлянды недостаточен для ограничения коронного разряда, а...

Номер патента: 1211613

Опубликовано: 15.02.1986

Авторы: Гладков, Емельянов, Черток

МПК: G01M 1/06, H02H 5/04

Метки: балансировочного, станка, электропривод

...5режиме,Целью изобретения является повышение надежности путем контроляперед пуском перегрева обмотки ста-.тора.На чертеже изображена схема электропривода балансировочного станка.Электропривод балансировочногостайка содержит последовательно сое 15диненные предохранители 1, контакты2 коммутирующего аппарата, асинхрон"ный электродвигатель 3 с механическим тормозом 4 и электромагнитом 5управления, В цепь электромагнита 5управления включен контакт 6 комму 20тирующего аппарата. Катушка коммутирующего аппарата 7 соединена последовательно с управляющими элементами "Пуск" 8 и "Стоп" 9, контакт 1025коммутирующего аппарата включен параллельно элементу "Пуск" 8, Крометого, электропривод содержит измерительный мост 11, три плеча...

Номер патента: 1210971

Опубликовано: 15.02.1986

Авторы: Байков, Гладкая, Емельянов, Куликов, Леушин, Николаев, Носоченко, Харахулах

МПК: B05B 1/26, B22D 11/124

Метки: вторичного, непрерывнолитого, охлаждения, слитка

...слитка 3 и плоскостью, лроходящей через центры роликов 4 и параллельной этой поверхности.Рассекатель 2 лепесткового типа состоитиз плоского участка 5 и участка лепестков6. Лепестки 6 загнуты последовательно,один вверх, другой вниз и т.д. Форма ле.пестков 6 вогцутая до 50% его длины, да.лее выпуклая. Выпуклый участок загнутболее круто, чем вогнутый. По вариантувыполнения рассекателя 2, показанному нафиг. 7., между лепесткамц,б установлен стержень 7, имеющий в поперечном сеченииформу круга,Устройство работает следуюшим образом,Поток воды из плоскофакельной форсунки 1 направляют на прямолинейный участок 5 лепесткового рассекателя 2, Далеепоток направляется ца лепестки б, расположенные под различными углами к направлению...

Номер патента: 1208048

Опубликовано: 30.01.1986

Авторы: Архипов, Бугров, Гнеденков, Добровинский, Емельянов, Кабина, Касаткин, Копылов, Космодемьянский, Майорова, Михайлова, Паутов, Полозов, Прокофьев, Рыжова, Сахапов, Чесноков, Шамсутдинов

МПК: C08L 23/22, C08L 9/00

Метки: автокамер, бутилкаучука, основе, резиновая, смесь

...Меркаптобензтиаэол 0,5 Тетраметилтиурамди 20 сульфид 1,0Техуглерод ПМ50 Стабилойл20Смола октофор М 3,0 Смесь готовят следующим образом. 15 Обрабатывают латексом СКСАРКраствор бутилкаучука в бензине.150 г бутилкаучука БКТ растворяют в 1200 мл (850 г) бензина. В полученный раствор при постоянном перемешивании добавляют 15,0 г 207-нойводной дисперсии (латекса) СКС-ЗОАРКи 15 мл 207.-ного водного раствораМаС 1 в качестве коагулянта. Полуюченную смесь подвергают водной дегаЗ 5 ф зации, выделяя модифицированный бу- ртилкаучук, содержащий 2 мас,ч.СКС-ЗОАРК на 100 мас.ч. БК. Каучукосушат на вальцах при 150 С в течение2 мин. и используют для приготовления резиновой смеси по указанномув примере рецептуСпособ приготовления резиновой смеси,...

Номер патента: 1202826

Опубликовано: 07.01.1986

Авторы: Емельянов, Мосичев, Москалев

МПК: B24B 31/06

Метки: абразивом, вибрационной, свободным

...4 Изобретение относится к машиностроению и может быть использовано в механообрабатывающем производстве при изготовлении деталей типа шестерен.Цель изобретения - расширение технологических возможностей путем обеспечения обработки деталей типа шестерен.На фиг. 1 изображено устройство, разрез, на фиг. 2 - .устройство, вид сверху.Устройство состоит из контейнера 1, который установлен на основании 2 с помощью амортизаторов 3. Колебательные движения контейнер 1 получает от дебалансного вала 4, связанного с контейнером 1, Дебалансный вал 4 связан с приводом 5 вращения посредством гибкой муфты 6.На дне контейнера 1 размещен перфорированный диск 7, закрепленный на обечайке 8. На наружной поверхности обечайки 8 установлены консольно с...

Номер патента: 1202537

Опубликовано: 07.01.1986

Авторы: Василевский, Емельянов, Полунченко, Фридлянд, Школьников

МПК: A22B 5/08

Метки: после, предварительной, свиней, тепловой, туш, удаления, щетины

...10, а шкивы 2 и 22 - на валах,23 и 24, расположенных в стойках 25 и 26. Вал 14 электродвигателя 15 связан с ведущим валом 23 посредством муфт 27 и 28.В горизонтальной плоскости установлены дополнительные барабаны 29 и 30, которые расположены сверху и снизу относительно основных барабанов 1 и 2. Барабан 29 закреплен на горизонтальном приводном валу 31, который смонтирован на скользящих опорах (не показаны) в дополнительном кронштейне 32, и приводится во вращение от электродвигателя 33 посредством клинового ремня 34, расположенного на шкивах 35 и 36. Дополнительный кронштейн 32 установлен шарнирно на опорах 37 и подпружинен пружинами 38 и 39 для обеспечения обработки туш различных размеров Бе.рабан 30 установлен на го - ризонтальном...

Номер патента: 1201730

Опубликовано: 30.12.1985

Авторы: Диденко, Емельянов, Лубенец, Шепотько

МПК: G01N 3/32

Метки: балок, испытания, усталость

.... Устройство работает следующимобразом,Две испытуемые балки 3 и 4 (илибольшее число пар) закрепляют в1 узлах 1 и 2 в вертикальном положении. Между ними в вертикальной плос.кости размещают роликовый нагружатель, ролики 8 и 9 которого приводят во взаимодействие с обращен 2 О ными в противоположные стороны гранями балок 3 и 4, соединяют нагружатель с эксцентриковым приводом 10,а нагрузку на балки 3 и 4 создают,подвешивая груз 15,2 При вращении эксцентриковогопривода 10 роликовый нагружательсовершает возвратно-поступательноеперемещение в вертикальной плоскости и изгибает балки 3 и 4, воздейст 30 вуя на них подвижными сосредоточенными силами, которых задают весомкалиброванного груза 15 й регулируют изменением длины звеньев 5четырехзвенника....

Номер патента: 1201420

Опубликовано: 30.12.1985

Авторы: Аверьянов, Бут, Емельянов, Немировский, Репнев, Соловьев, Сорин, Чиняев

МПК: E02F 3/38

Метки: оборудование, одноковшового, рабочее, экскаватора

...неравенства2,5 ( .р - 3,0г12 Составитель Г.НовиковаТехред М. Надь Корректор А.Тяско Редактор В.Ковтун Заказ 7970/29 Тираж 648 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж,.Раушская наб., д. 4/5Филиал ППП "Патент", г,Ужгород. ул. Проектная, 4 Изобретение относится к земперойным машинам, а именно к рабочему оборудованию одноковшовых экскаваторов, и может быть использовано для проведения различных экскавационных работель изобретения расширение технологических возможнбстей и снижение энергоемкости процесса копания путем обеспечения оптимальных углов резания и выгрузки.На чертеже показано рабочее оборудование одноковшового экскаватора.Рабочее оборудование одноковшового экскаватора...
