Ефименко

Номер патента: 985063

Опубликовано: 30.12.1982

Авторы: Ефименко, Зельбет, Камардин, Крикунов, Легостаев, Маняк, Мачикин, Пилюшенко, Фоменко, Шлемко

МПК: C21C 5/52

Метки: дуговой, печи, производства, стали

...начинать с непрерывнойзагрузки гранулированного чугуна с одновременной продувкой ванны кислородом 21.Недостатки известного способа состоят в 10высокой себестоимости стали, учитывая чтошихта, применяемая для выплавки стали, вданном способе (гранулированный чугун и металлизованные окатыши, фрагментированныйскрап) наиболее дорогая иэ всех известных 15видов, повышенном износе.футеровки, так какдо начала непосредственной загрузки гранулированного чугуна требуется расплавить и на.греть часть шихты - корзину скрапа, что сопряжено с, открытыми дугами, разрушающими 20футеровку, при этом также повышается расход электроэнергии; сложности способа, таккак дпя его осуществления требуются различные виды шихтовых материалов - скрап,фрагментированный...

Номер патента: 984516

Опубликовано: 30.12.1982

Авторы: Волченков, Дмитриев, Долженков, Ефименко, Кисиль, Коновалов, Неустроев, Оробцев, Остапенко, Пономарев, Савин, Сахаров, Следнев

МПК: B21B 1/38

Метки: клети, листового, подката, стана, чистовой

...направлению прокатки на величину, равную, протяженности зоны максимальной деформации, тогда перед вторым пропуском валок 2 займет новое положение (фиг, 2), обеспечивающее обжатие зон А и Б на величину1 52 1ЛА 5 ч Цель изобретения - повышение качества проката и стойкости валка.Указанная цель достигается тем, чтосогласно способу получения подката,для чистовой клети листового стана, включающему прокатку.в клети трио между калиброванным волнообразным с гребнями и впадинами и гладким валками с чередованием зон максимальной и минимальной деформации по ширине раската, прокатку осуществляют ассиметрично относительно продольной оси прокатки путем перемешения среднего вала после каждого пропуска в направлении, перпендикулярном оси прокатки...

Номер патента: 984513

Опубликовано: 30.12.1982

Авторы: Белевитин, Березин, Воронцов, Ефименко, Котелкин, Лукьянова, Петров, Пилюшенко

МПК: B21B 1/00

Метки: листов, прокатки, слиток, толстых

...интенсивнее, чем центр О, затвердевают быстрее, обеспечивая получение в них мелкозернистой структуры металла слитка 1. В то же время в центральной части 0 слитка 1 имеющее за счет наличия максимального по высоте выступа 2 место увеличение объема вызывает в процессе кристаллизации образование более крупнозернистой структуры металла и концентрации в осевой зоне О таких дефектов литейного происхождения, как усадочная раковина, центральная пористость, осевая рыхлость. Возникшие в результате кристаллизации дефекты литейного производства в центральной зоне О слитка 1, а также неодинаковость размеров зерен устраняются прокаткой слитка предлагаемой формы. 1 О 15 20 25 30 35 3причине, что периферийные зоны предлагаемого слитка, имеющие...

Номер патента: 983547

Опубликовано: 23.12.1982

Авторы: Ефименко, Якимчук

МПК: G01R 5/02

Метки: прибор, электроизмерительный

...с одной стороны больше, чем расстояние междуосью подвижной системы и корпусом.На чертеже изображен.электроизмерительный прибор, общий вид.Подвижная система прибора, содержащая рамку 1,поворотную ось 2 и ука"затель 3, укреплена на растяжках 4ц 5 к амортизационным пружинам б и 7, 983547которые установлены на неподвижных элементах 8 и 9, заключенных в корпус 10 прибора. Плоские амортизационные пружины 6 и 7 выполнены с удли" нениями 11 и 12 и частично выступают за пределы корпуса 10 в качестве внеш" них контактов для.включения в измерительную цепь.Прибор работает следующим образом.Электрический сигнал через удлине" ние 11 и 12 амортизационных пружин 6 и 7 поступает в прибор, затем че рез контактирующие с ними растяжки 4 и 5 - в рамку...

Номер патента: 983310

Опубликовано: 23.12.1982

Авторы: Власов, Ефименко, Ишханов, Литвинов, Шарапинский

МПК: F04B 47/00

Метки: насос, скважинный, штанговый

...поршнем 7, имеющим проходное отверстие 8, расположенное с возможностью перекрытия его поплавковымклапаном б. Рабочая полость 9 насосаснабжена всасывающим и нагнетательнымклапанами 10 и 11 соответственно.Прследний установлен на выходе иэполости 9 в колонну подъемных труб12. Поплавковый клапан б взаимодей ствуеФ с седлом 13. Насос опускается в скважину поддинамический уровень гаэонасыщенной жидкости. При ходе плунжера 3 вверх открывается всасывающий клапан и газонасыщенная жидкость поступает в рабочую полость 9. При ходе плунжера 3 вниз перекачиваемая жидкость вытесняется,иэ полости 9 через нагЗ 0 нетательный клапан и по колоннеподъемных труб 12 выводится на поверхностьВ процессе откачки жидкости из нее выделяется газ, который...

Номер патента: 983008

Опубликовано: 23.12.1982

Автор: Ефименко

МПК: B65G 65/32

Метки: бункеров, загрузки

...имеет четыре отверстия - два крайних 3.6 служат для Входа ролика 8 в направ д ляющую, а средние 17 для выхода ролика 9 из направляющей при движении конвейера. Крайние ответвления 16 в верхней части имеют отклоняющиеся стенки 18 подпружиненные в одном направлении пру- зо жинами 3.9. Средние ответвления 17 также имеют отклоняющиеся стенки 20 подпружиненные пружинами 21, установленные в нижней части ответвлении,35Н крайних конечных положепях конвейера установлены концевые направляесь. щие 22 для вывода из зацепления рычагов 8 и 3.0 со штырями 7, выполненные аналогично крайнему отверстию 16 боковой направляющей 15.Устройство работает следующим образом.При движении передвижного реверсивного конвейера вправо, а ленты - влево, происходит...

Номер патента: 982569

Опубликовано: 23.12.1982

Авторы: Бондарев, Ефименко

МПК: A01C 23/02

Метки: внесения, жидких, почву, удобрений

...полых игл 3 в почву можно регулировать путем изменения жесткости пружины 5 растяже 5 ния.При попадании иглы 3 на постороннийпредмет в почве пружина 5 растягивается и барабан 2 с полыми иглами 3 отклоняется. В результате этого полые иглы 31 Овнедряются в почву рядом с посторонним предметом, чем и исключается их поломка.Установка в предложенном устройстведля внесения жидких удобрений в почву барабана с полыми иглами с боковой стороны рамы посредством шарнира и пружины растяжения позволяет повысить надежность его работы за счет исключения поломки игл при попадании их на находящиеся в почве посторонние предметы, а также при работе устройства на почвах различной плотности.2 О Формула изобретения 3с боковой стороны рамы 1 и соединен с ней...

Номер патента: 981438

Опубликовано: 15.12.1982

Авторы: Алексеев, Альбицкий, Геращенко, Гуменная, Ефименко, Журалев, Меликьян, Некрасов, Соколов, Тюрин

МПК: C22C 38/46

Метки: сталь

...С) с вью держкой 1 3 ч. Это позволяет снизить трудоемкость изготовления деталей из предлагаемой стали, производить их механическую обработку в неупрочненном состоянии (т,е. после нормализации или закалки с низким отпуском), а затем, повышая механические свойства стали до требуемого уровня только в процессе отпуска при 500-600 С. Кроме того, при изготовлении сварных деталей из предлагаемой стали в процессе отпуска 5008 4600 С возможно совместить двое операции: упрочняюшую термообработку и снятие внутренних напряжений после сварки,Металл выплавляется в 60 кг индукционной печи с основной футеровкой.Кремний, марганец, молибден и ванадий вводят в печь в виде ферросплавов; хром, никель, медь, алюминий в чистом виде. Из 30 кг слитков куются...

Номер патента: 979176

Опубликовано: 07.12.1982

Авторы: Голубчик, Ефименко, Коганзон, Левитанус

МПК: B60G 9/04

Метки: моста, подвеска, средства, транспортного

...Р, так как ЬАВСД - равнобочная трапеция, а длина средней линии Мх равна длине линии Ег. Следовательно, звено 4 равно звену 7, а звено 5 равно звену 6.Подвеска моста работает следующим образом.При движении транспортного средства динамические нагрузки, вызванные неровностями дороги, передаются на раму через упругие элементы 3, вызывая их деформацию Упругие элементы, выполненные в виде полуэллиптических рессор, одновременно выполняют роль направляющего элемента подвески, исключая возможность бокового смещения моста. При деформации рессоры один из шарниров крепления боковых звеньев к мосту, например шарнир 11, перемещается вверх, угол между звеньями 4 и 5 уменьшается и шарнир 10, перемещаясь, воздействует на тягу 8, которая вынуждает шарнир...

Номер патента: 978762

Опубликовано: 07.12.1982

Авторы: Аршеневская, Боровский, Ефименко, Мащицкий, Пешко

МПК: A01C 23/00

Метки: вязких, емкости, жидких, загрузочный, люк, органических, удобрений

...крышки люка закреплены чисти"ки 7, а по краям - ролики 8. На противоположной гидроцилиндру 6 сторонелюка емкооти 9 установлены подпружиненные защелки 10. Защелки 10 и чистики 7 имеют скосы, при помощи которых они обеспечивают надежную Фиксацию.Устройство работает следующим образом. 1Когда люк закрыт, секции 2 и 3крышки люка расположены горизонтально,а чистики 7 прижимаются защелками 10.Шток силового цилиндра 6 в этом случае втянут. При подаче давления в рОпоршневую полость силового цилиндра 6секции 2 и 3 крышки люка начинаютскладываться и в конечном положенииведомая секция 2 занимает по отношению к предохранительной решетке, 1 по зложение, близкое к вертикальному, люкоткрыт,После окончания загрузки подаетсядавление в штоковую полость...

Номер патента: 978759

Опубликовано: 07.12.1982

Автор: Ефименко

МПК: A01C 15/12

Метки: внесения, минеральных, удобрений

...доэирующейкатушки и ворошителя осуществляется 2 Зпосредством шрикционной и цепнь 1 х пере.дач 16 и 17,Устройство работает следующим образом.При движении агрегата опорное коле-звсо 11, перекатываясь по дну борозды,передает вращательное движение разбрасывателю, а именно его основанию 9,Удобрения, поступающие из бункера 5,эа счет центробежной, силы разбрасыва"ются по дну борозды плуга,59 4нежной силы, будет изменяться угол бросания к горизонту.Это обеспечит сохранение постоянной полосы разброса при изменяющейся скорости движения агрегата, а следовательно, и более высокую равномерность, так как исключается скапливание удобрений в углах борозды корпуса плуга.Надежное сцепление опорного колеса 11 с почвой обеспечивается...

Номер патента: 977954

Опубликовано: 30.11.1982

Авторы: Арефьев, Ефименко, Жилкин, Илюхин, Фальцман

МПК: G01B 21/00

Метки: неплоскостности, непрямолинейности

...световой картины сблоком 4 управления, фотоприемника 5и вычислительного блока 6,Устройство работает следующим образом. Пучок света от источника 1 излучения направляют на блок 3 регистрации световой картины (динамический транспарант), установленный в плоскости аналиЯ эа, задавая тем самым опорное направление. Динамический транспарант представляет собой разновидность пространственного модулятора света. При подаче на него импульса напряжения записи Озо55 с блока 4 управления динамический транспарант регистрирует энергетический профиль падавшего на него светового пучка от источника излучения и хранит записанную информацию после снятия напряжейия,После записи энергетического профиля светового пучка на динамическом транспаранте включают...

Номер патента: 977104

Опубликовано: 30.11.1982

Авторы: Бордюгов, Гусенков, Ефименко, Кузнецов, Паршин, Пилюшенко, Соколов, Тарасенко

МПК: B22D 11/04, B22D 11/11

Метки: жидкого, металла, перегрева, снятия

...поверхности усеченного конуса.На фиг. 1 показано устройство, продольный разрез; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 1.Устройство состоит из соосно расположенных один в другом обратных усеченных конусов. Наружный обратный усеченный конус 1 имеет дно 2, над которым расположен открытый торец 3 внутреннего усеченного обратного конуса 4. Последний служит для подачи охладителя. Внешняя образующая 5 наружного усеченного конуса 1 образует с осью симметрии конуса угол, раый 13 - 20, а внутренняя образующая 6 наружного усеченного конуса - 7 - 10. Наружная образующая 7 внутреннего конуса 4 15 параллельна внутренней образующей наружного конуса.На поверхности наружного конуса 1 выполнены продольные ребра 8,...

Номер патента: 974372

Опубликовано: 15.11.1982

Авторы: Андреев, Ефименко

МПК: G06F 11/277

Метки: зарегистрированной, информации, магнитном, носителе

...искажения, шум трактата ИЛИ. 14 и на входе инвертора 13.передачи, величины импульсных искажепоступает управляющий си гнал на другойний); автоматического включения вычисвход элемента И 11. При поступлениилительного и регистрирующего блока суправляющих сигналов на оба входа элезаданной скоростью протяжки графическо-.мента И 11 на его выходе рормируетсяго носителя информации в случае, когдауправляющий сигнал, который поступаетинформация достоверна и содержательна,на первый вход управления включениеми автоматическая трансформация скорости на Рвычислительного и регистрирующего блофф ка 15, и гра ические реги-.траторы блопротяжки графического носителя информа- вычислитеции (; уменьшение скорости в заданное чис- ка ф Раф Ре - Рака 15...

Номер патента: 974268

Опубликовано: 15.11.1982

Авторы: Ефименко, Некипелов

МПК: G01N 33/38

Метки: завершения, момента, основного, процесса, системы, структурообразования, цементно-водной

...Б. В, Исследование структурообразования бетона по электрическимсвойствам, - Сб. трудов "Вопросы современного строительства и архитектуры",Киев, "Будивельник", 1964, с. 519-528. 3 97426дящего (поверхностные слои цементныхчастиц и жидкая фаза) и непроводящего(цементные частицы, заполнитель, незаполненные поры) компонентов цементноводной системы, определяют измерениемэлектрического сопротивления двухэлектродного датчика, помешаемого в исследуемую систему, Измерения осуществляют во времени дискретно или непрерывно с помощью моста переменного тока на 10част оте 5 к Гц. Конструкция моста должна обеспечивать измерение активной составляющей комплексного сопротивления,которую далее и принимают в расчет. Об-,щее удельное сопротивление вычисляют...

Номер патента: 973927

Опубликовано: 15.11.1982

Авторы: Бельгов, Власов, Ефименко, Литвинов

МПК: F04B 47/02

Метки: насос, скважинный

...одна из камер насоса работает на откачку воды из водяного горизонта, а другая - нефти из нефтеносного горизонта, неодновременность заполнения камер водой и нефтью приводит к тому, что в призабойной зоне скважины водонефтяной контакт подвергается колебательным перемещениям в вертикальном направлении, способствуя обводнению скваЦель изобретения - повышение коэффициента подачи путем одновременной ра- боты камер в циклах всасывания и нагнетания,Цель достигается тем, что насос снабжен плунжером с проходным каналом, жестко связанным с неподвижным хвостовиком и установленным в проходном канале поршня, причем индивидуальный всасывающий клапан одной из независимых камер расположен в проходном канале плунжера, вода из водоносной части горизонта....

Номер патента: 972548

Опубликовано: 07.11.1982

Авторы: Ефименко, Кукушкин

МПК: G08C 25/00

Метки: достоверности, информации, телеметрической

...анализа кодовой информации; на фиг.3- структурная схема блока анализа достоверсности информации; на фиг.4 структурная схема блока запрета записи информации; на фиг.5 - восстановленный кодовый И позиционный сиг- налИ = 4).Устройство содержит блок 1 воспроизведения информации, регистратор 2, первый режекторный Фильтр 3, блокзапрета записи недостоверной информации, первый избирательный фильтр 5, детектор 6 уровня калибровки, блок 7 анализа достоверности информации, второй избирательный фильтр 8, детектор 9 нелинейных искажений, третий избирательный фильтр 1 О, второй и третий режекторные фильтры 11 и 12, детектор 13 шума и узел 14 анализа кодовой информации. ды 17-20 блока 7, выходы 21 и 22блока 7, выходы 23 блока7 9725Узел 14 анализа...

Номер патента: 972062

Опубликовано: 07.11.1982

Авторы: Бельгов, Власов, Гарушев, Ефименко, Завертайло

МПК: E21B 43/38

Метки: скважина-сепаратор

...вниз с высокой степенью 5 турбулизации, в результате чего про-. исходит коагуляционный рост мелко- дисперсных частиц и объем их увеличивается. На выходе из пространства А, длина которого должна обеспечи О вать время нахождения в нем потока не менее 5 мин, размеры диспергированных частиц возрастают до размеров, при которых происходит их эффективное отделение из потока эа счет гравитационных сил.После того, как гаэожидкостный поток выходит из пространства А, происходит гравитационное разделение его фаз. Газ устремляется по пространству Б вверх и отводится в газопровод. Жидкость скапливается в нижней части скважины и откачивается иэ нее насосом 4 по пространству В.Сепарация газожидкостной смеси улучшается при увеличении вероятности...

Номер патента: 971802

Опубликовано: 07.11.1982

Авторы: Годына, Ефименко, Малова, Уварова

МПК: C01G 49/00

Метки: железа, экстракционно-фотометрического

...сплава растворяют н азотной кислоте или смеси азотной и хлористонодородной кислот и переводят в мерную колбу, К аликвотной пробе прибавляют равный объем 4 М раствора трихлорацетата натрия, доводят рН до значения 2,8-3,2 и зкстрагируют равным объемом смеси метилбутилкетона и бензола (2:1), Бензол вводят для лучшего расслоения Фаз. Измеряют 60 оптическую плотность органической фазы при выбранной длине волны, при необходимости перед измерением экстракт фильтруют через сухой фильтр. Содержание железа определяют по ка либроночному графику, который строят,используя стандартный раствор железа (111),П р и м е р 1, При определениижелеза в бронзе ее нанеску н 0,5 грастворяют в 10 мл НАВОЗ 1:1 и 5 млНС 1 1:1 и переводят н мерную...

Номер патента: 971142

Опубликовано: 07.11.1982

Автор: Ефименко

МПК: A01C 15/12

Метки: бороздовый, внесения, минеральных, плугу, разбрасыватель, удобрений

...Целью изобретения является повыше- ние надежности разбрасывателя в работе,Это достигается тем, что в бороздовом разбрасывателе к плугу для внесения минеральных удобрений нижняя плоскостьдиска выполнена с конусным направителем,На чертеже изображен бороздовый разбрасыватель, вид сзади в момент заглубления (сплошные контуры) и в транс-, портном положении (пунктирные контуры). Бороздовый разбрасыватель содержит 1 Оразбрасывающий диск 1, на нижней плоскости которого установлен конусный направитель 2. Диск подпружинен относительно оси вращения пружиной 3 и установлен на пружинной стойке 4, которая прижимает его к стенке борозды.При заглублении плуга направитель2 за счет своей конусной поверхностисоздает боковое усилие,...

Номер патента: 964319

Опубликовано: 07.10.1982

Автор: Ефименко

МПК: F16J 15/44

Метки: уплотнение

...между ними в радиальной полости. В связи с отсутствием дополканавке 3 на валу плавающее уплотни- нительной силы, ускоряющей это перетельное кольцо 4, разделяющее воздуш- мещение, во время последнего происхоную полость 5 и масляную полость 6. 0 дит продувка воздухом полости междуНа стенке канавки со стороны воздуш- внутренней поверхностью кольца и дномной полости выполнена кольцевая про- канавки,в которой могла остаться возточка 7, наружный диаметр которой душно-масляная смесь,меньше, а внутренний больше соответст- Таким образом, в предлагаемом уплотвенно наружного и внутреннего диамет-нении обеспечена высокая эффективностьров обращенного к ней торца кольца, работы как на установившемся, так иВ валу выполнены каналы 8, соединяю- на...

Номер патента: 964231

Опубликовано: 07.10.1982

Авторы: Аржанов, Власов, Гарушев, Ефименко, Литвинов

МПК: F04B 47/00

Метки: насос, скважинный, штанговый

...открывается всасывающий клапан 2. В зтовремя подпружиненная полость 8 заполняется пластовой жидкостью и газом, причем газ стремится занять положение непосредственно под плунжером 4. С яачалом цикла всасывания,давление в подплунжерной полости 8уменьшается по сравнению с давлением,существовавшим в ней при цикле нагнетания, однако остается большим,чем в кольцевом пространстве 10 (неравенство 1), В то же время, поскольку суммарное давление газа вкольцевом пространстве 10 и пружины13 больше, чем давление в подплунжерной полости 8 (неравенство 2), перепускнце клапаны 7 открываются и, газ,находящийся под плунжером насоса,устремляется в кольцевое пространство, Объем подплунжерной полости, освобождающейся на счет перетока газаиз насоса в...

Номер патента: 956069

Опубликовано: 07.09.1982

Авторы: Баранов, Бахмач, Грачев, Ефименко

МПК: B08B 3/02

Метки: полых

...3. В позиции загрузки 14 лента ориентирует хвостовую часть детали, в позиции выгрузки 15 лента, поддерживающая головку детали разорвана. Вал 9 транспортера соединен с помощью цевочного диска 18 с барабаном 19, имеющим три кулака 20. Барабан 19 установлен на оси 21, связанной через муфту и редуктор с электродвигателем (не показано). На оси 21 также установлен кулак 22, взаимодействующий с рычагом 23 привода скалки 24 эагружателя. Под транспортером 11 установлен коллектор 25 с форсунками 26 и .27 для подачи рабочей среды через сопла 28 и спрееры 29 на деталь. Форсунки 26 и 27 выполнены с поворотными соплами 28, которые имеют коническую поверхность и фиксируются в требуемом положении накидной гайкой 30, Оси сопел смещены на величину...

Номер патента: 954437

Опубликовано: 30.08.1982

Авторы: Евграшин, Ефименко, Житник, Каблуковский, Крикунов, Легостаев, Мазуров, Пилюшенко, Самойлов, Шалимов, Шахнович

МПК: C21C 7/00

Метки: внепечного, рафинирования, стали

...вместе со шлаком состава, Ъ: СаО 50, 50 15,М 90 10, СаР 10, Ее 0 0,4,При температуре, не превышающейверхнего предела температуры разливки стали ШХ 15, равной 1570 С, металлвакуумируют,корректируют химсоставпо Сг, Мп, 5 и С, раскисляют.алюминием.После вакуумирования в течение20 мин металл подогревают в ковше соскоростью 1,0 С/мин,По достижении температуры 1560 Сметалл через погружную фурму продува954437 Формула изобретения ВНИИПИ Заказ 6369/22 Тираж 587 Подписное Филиал ППП "Патент", г.ужгород,ул.Проектная,4 ют порошком алюмобария марки ВАв струе аргона с интенсивностью 0,1 кг Ва/(т мин) в течение 18 мин при давлении под крышкой 1,05 атм.Затем ковш с металлом подают снова на стенд для подогрева, где металл подогревают в атмосфере...

Номер патента: 953721

Опубликовано: 23.08.1982

Авторы: Акимов, Ефименко, Петросюк, Стахов, Сушко

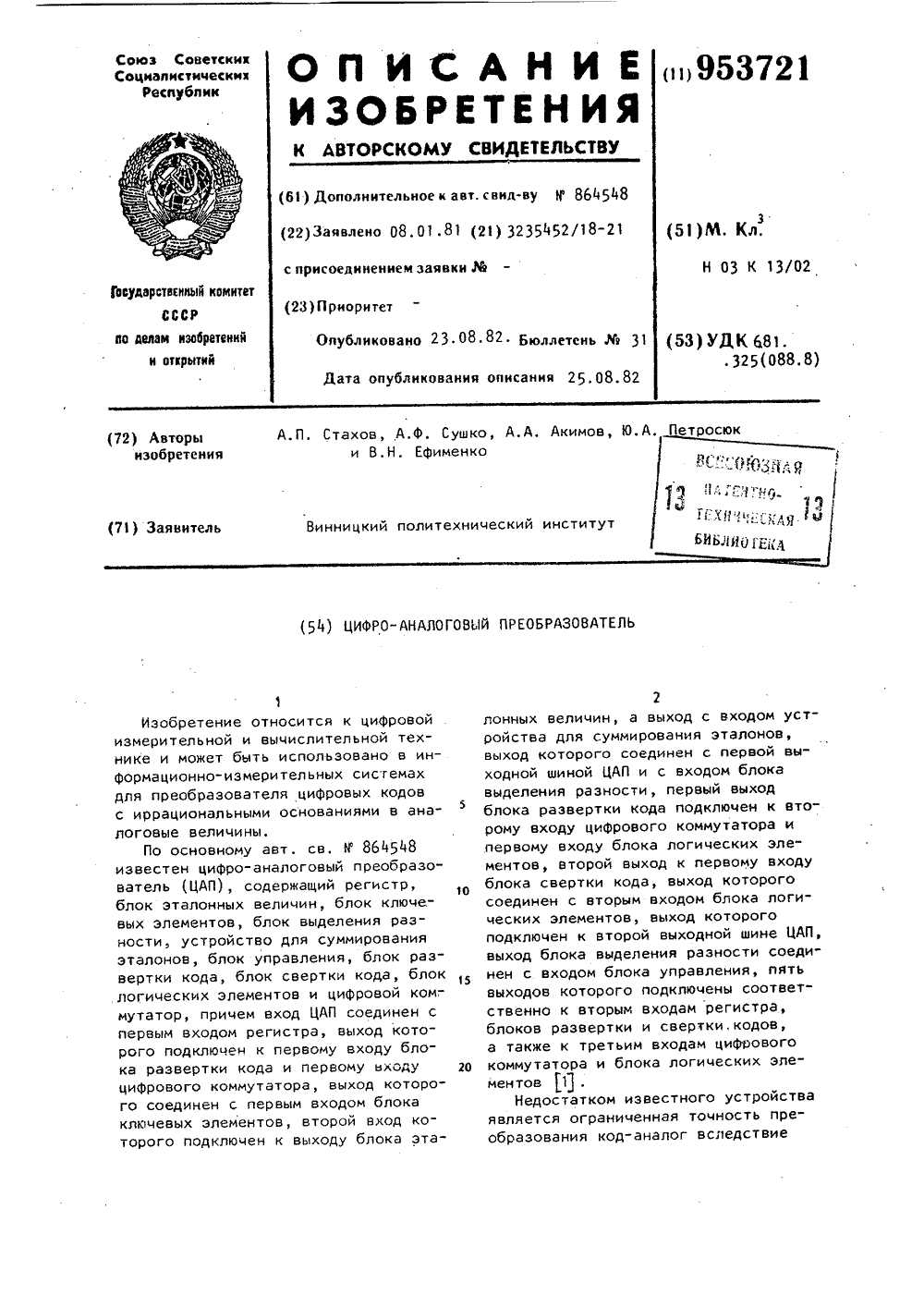

МПК: H03K 13/02

Метки: цифро-аналоговый

...величин и их регистрация.К кодам с иррациональными основаниями относятся р-коды фибоначчи икоды "золотой" Р-пропорции.В коде "золотой" р-пропорции любое действительное число 2 можетбыть представлено в виде соседних р-чисел Фибиначчи для больших номеров также приближается к КХарактерной особенностью данных кодов является неоднозначность представления цифровой информации, т.е. одному результирующему числу может ставиться в соответствии определенное количество разных кодовых комбина" ций. Для р-кодов существует единственная минимальная форма представления цифровой величины, т.е. после каждой значащей единицы в кодовой комбинации следует не менее р-нулей. Переход от минимальной формы к номи" нальной осуществляется с помощью операции...

Номер патента: 952965

Опубликовано: 23.08.1982

Авторы: Григорьев, Добромиров, Ефименко, Жонсон

МПК: C21B 13/00

Метки: конвейерной, машине, металлизованных, окатышей

...из-за более раннего образования значительных количеств жидкой фазы и катализующего действия окиси кальция. Для того, чтобы увеличить скорость восстановления всего слоя рудоугольных окатышей, необходимо, чтобы нижняя часть слоя восстанавливалась при более низких температурах. Поэтому в нижнюю часть слоя загружаются офлюсованные ,основностью 0,5- 1,5) рудоугольные окатыши. Температура начала интенсивного восстановления окатышей основностью 0,5 на 150 С ниже, чем неофлюсованных иэ того же концентрата. С повышением основности эта температура растет. Так, для окатышей основностью 0,5 она составляет 1030 ОС, основностью 1,0-1080, а основностью 1,5- 1120 С. Поэтому основность окатышей влияет на долю высоты слоя, занимаемой...

Номер патента: 952135

Опубликовано: 23.08.1982

Автор: Ефименко

МПК: A01C 15/12

Метки: внесения, минеральных, удобрений

...плуга с величиной захвата корпуса 35 см технически трудно выполнить конструкцию разбрасывателя так, чтобы дальность бросания удобрений с диска была в пределах ширины борозды.Так при уменьшении частоты вращения диска центробежная сила становится настолько малой, что удобрения не сбрасываются с него, а изменение раэмеров разбрасывателя, влияющих на дальность бросания, ограничиваются ,пределами его работоспособности.Для устранения этого недостатка разбрасыватель выполнен конусным, 40 вершиной вверх. При работе такого разбрасывателя удобрения будут скатываться за счет силы тяжести вниз и бросаться в стороны за счет центробежной силы, т,е. бросание удобрения будет происходить под отрицательным углом к горизонту, а это уменьшит их...

Номер патента: 952134

Опубликовано: 23.08.1982

Автор: Ефименко

МПК: A01C 15/12

Метки: бороздовый, внесения, минеральных, плугу, разбрасыватель, удобрений

...и.подпружинено относительно последней.На чертеже изображен раэбрасыватель, вид сзадиРаэбрасыватель включает изогнутуюпод прямым углом ось 1, на горизон- Отальный участок которой установленоопорное колесо 2 с воэможностью смещения и подпружинено относительнооси вращения пружиной 3. Опорноеколесо, снабжено резиновым ободом 154 контактирующим с разбрасывающимдйском 5, установленным на вертикальный участок оси. Ось прикреплена к полевой доске б под углом к поперечной плоскости плуга и таким20образом опорное колесо установленопод углом к направлению движенияагрегата.Для повышения надежности фрикционного зацепления разбрасывающийдиск прижимается к опорному колесупружиной 7. Подача удобрений на дискосуществляется от...

Номер патента: 951043

Опубликовано: 15.08.1982

Авторы: Ефименко, Юдин

МПК: F27B 3/16

Метки: мартеновской, передней, печи, стенки, столбик

...торцовой и боковой 25 сторонам стоек каркаса, причем обращенные друг к другу плоскостихолодильных элементов выполненыпод углом друг к другу, с сужениемв сторону ванны печи, а расположен ная между холодильными элементами ог 951043неупорная кладка выполнена вперевязку с остальной кладкой столбика.Боковой поверхности холодильни- ков двух стоек придают такую форму, ,чтобы пространство, образованное между ними, сужалось в сторону пе чи. За счет этого надежно скрепляют кладку столбика с холодильником путем перевязки кладки столбика, находящегося в печи, с кладкой,расположенной между холодильниками и надежно 10 защищенной отпрогаров.На фиг. 1 представлено предлагаемое устройство, вид сверху в разрезе, на фиг.2 - вид А на фиг.1.Столбик передней...

Номер патента: 947934

Опубликовано: 30.07.1982

Авторы: Едигарян, Ефименко

МПК: H01L 41/09, H02N 2/04

Метки: действия, дискретного, перемещения, пьезоэлектрический

...ветви б и Х - для нисходящей ветви Ф Гистерезис определяется как разность между этими значениями=(ф ХС40Из графика видно, что для крайних точек Л и В петли гистерезиса такой днухзначности не существует, т.е,:о.хщ 45Предлагаемое выполнение устройстна позволяет упростить схему питания, так как в этом случае требуется применить источник питания с двумя или несколькими фиксированными зна чениями выходного напРяжения, а также осуществить непосредственное преобразование управляющих сигналов, представленных в кодовом ниде в соответствующее перемещение, что позволяет упростить схему управления, исключив из его состава высокоточный кодо-аналоговый или цифро-аналоговый преобразователь. 30 Формула изобретения Пьезоэлектрический преобразователь...
