Номер патента: 1427053

Опубликовано: 30.09.1988

Авторы: Исаев, Мушеев, Остриков

МПК: E04H 9/02

Метки: здания, каркаса, колонны, металлического, ригеля, сейсмостойкого, соединения, узел

...к стенке 9 колонны 1.Другим концом накладки 5 прикрепленык вертикальному листу 3 ригеля 2, а 45накладки 11 - к стенке ригеля 2,Площадь сечения средней части накладок 5 и 11 определена из соотноМщения А = - ,. где М - расчетныйЬпСизгибающий момент на опоре ригеля 2; Ь ; расстояние между накладками 5 и 11 по вертикали, и - количество накладок 5 и 11 в нижней нли верхней части ригеля 2; Ь, - предел текучести материала накладок 5 н 11.Поперечная нагрузка со стенки ригеля 2 передается через соединительную деталь 1 О 1-образного сечения на пояс 7 колонны 1, при этом соединительная деталь 10 не препятствует повороту конца ригеля 2, Нормальные усилия с поясов 4 и 14 ригеля 2 передаются непосредственно на стенку 9 колонны 1 посредством...

Номер патента: 1428831

Опубликовано: 07.10.1988

Автор: Ермилов

МПК: B66F 11/02, E04G 21/26, E04H 12/34 ...

Метки: длинномерных, конструкций, монтажа, секционных

...производят в обратной последовательности, прикчадывая начальный момент поворота вниз к конечной секции 3 и стравливая трос 9 с барабана О, притормаживаемого лебедкой 11.При монтаже конструкций с большим моментом инерции в поперечных сечениях опор линий электропередач или башен промышленного назначения с точки зрения производительности и технологичности монтажа целесообразно проводить шарнирную сборку продольных поясов жесткости металлоконструкции в горизонтальном положении, одновременный подъем этих поясов жесткости в вертикальное положение и соединение их между собой в этом псложении. В таком случае подъем и установка в вертикальное положение металлоконструкции (фиг. 5 - О) осуществляются таким образом, что подлежащие монтажу секции...

Номер патента: 1428834

Опубликовано: 07.10.1988

Авторы: Казакин, Мароко, Новиков, Штейн

МПК: E04H 5/00

Метки: здания, каркас, одноэтажного, промышленного

...колонны: менее нагруженнаянадкрановая часть ствола имеет меньшие размеры поперечного сечения(Фиг 4)у чем подкраиовая чаь (Фиг.5).55Установку колонны в рабочее полсжение с жесткой заделкой ствалав Фундаменте производят так, чтобыобразующая боковой поверхности ствола, противоположная консоли и касающаяся наружной стены здания, была вертикальна. При этом опорная плоскость 5 подкрановой консоли и плоскости оснований ствола 3 и 4 принимают горизонтальное положение,Расположение вертикальной грани ствола по отношению к координационной оси крайнего ряда каркаса 8 зависит от величины типовой привязки колонн этого ряда: при нулевой привязке она совмещена с координационной осью, во втором случае находится на расстоянии 250 мм от координационной оси...

Номер патента: 1430484

Опубликовано: 15.10.1988

Авторы: Кадуков, Масленников, Петровский

МПК: E04H 12/34

Метки: вокруг, мачтовых, монтажа, поворотом, сооружений, шарнира

...и может быть ис 1 пользовано при монтаже мачт малой жесткости методом поворота вокруг опорногошарнира.Целью изобретения является повышение надежности и безопасности монтажа. На чертеже изображено устройство для монтажа мачтовых сооружений поворотомвокру г шарнира во время включения в работу тормозной системы, т. е. в момЕнт, кагда поднимаЕмая мачта нахОдится под углом -40 к горизонту. Устройство для монтажа мачтовых сооружений 1 поворотом вокруг шарнира 2 содержит падающую стрелу (шевр) 3, соеди. ненную с мачтой 1 грузовыми тягами 4. Мачта 1 и падающая стрела укреплены через поворотный шарнир на фундаменте 5. (-о сторон ы, и рот и в о пол о ж ной Гр уз о В ы м тягам 4, к падающей стреле 3 подсоединен грузовой полиспаст 6 с...

Номер патента: 1432166

Опубликовано: 23.10.1988

Авторы: Гавриленко, Илькун, Орел, Романов, Трубицын

МПК: E04G 21/26, E04H 12/34

Метки: линий, монтажа, опор, ригелей, электропередач

...колебания ригеля;- время нахождения риегля в.пределах ограничителей во время подъема вертолета Г,со скоростью 1., Так как Т =2 л - ", а Нс р, 2 Нсср, то 1( -- =.Кч.а Л ( ЙстеСнижение скорости вертолета при подлете к опорам и опускание ригеля ниже оголог- ков опор в пределах длин направляющих и соприкосновение с ними исключает его закручивание, предохраняет гело опоры от повреждений и стабилизирует положение ригеля,Подтягивание ригеля путем перемещения вертолета вверх в плоскости створа опор сс скоростью, определяемой формупой Ес." (2 Нотр/Остр/д, позволяет в момент достижения нижней части ригеля 6 оголовкоц опор переместить ригель горизонтально по инерции по поверхности оголовков, и исключает возможность цроскакивация ригеля...

Номер патента: 1432168

Опубликовано: 23.10.1988

Авторы: Крылович, Пенязь, Цыганок

МПК: B66C 23/06, E04G 21/26, E04H 12/34 ...

Метки: вертикальных, длинномерных, конструкций, монтажа

...Г 1-образной рамки 10 с роликами 11, установленными в верхней и нижней частях стоек рамки 10. На поворотной платформе 3 установлена дополнительная лебедка 12 с запасованной на ее барабане и пропущеннойчерез блоки 6 стоек 5 тягой 13, которая может быть соединена с верхней частью длинномерной конструкции 1 либо пропущена череззаранее установленную в верхней части,проушину 14 и соединена с закрепленной наконструкции 1 выше центра ее тяжести консолью 15. На нижнем конце конструкции 1предварительно закрепляют две удерживающие оттяжки 16,Монтаж длинномерной конструкции осу Оществляют следующим образом.С помощью стропа 17 конструкцию 1 законсоль 15 стропят на крюк 9. Осуществляют подъем конструкции из горизонтальНого положения, причем в...

Номер патента: 1432170

Опубликовано: 23.10.1988

Авторы: Кузьменко, Турецкий

МПК: E04H 9/02

Метки: здания, каркас, металлический, одноэтажного, промышленного, сейсмостойкого

...0 ВЛ Си Ы3)с 15 Г ( )с с: Г51,ФЛ с 313 Ыр ц(, Ожи Я цТ1, ИКпоясов ) ферм,511 лк ) кс)лО 1ы.1,ц 1 с (СрГТИ 51 133 1), Сс)ОСН 1,м И ОсГ ГИ Я;фл ц:ц В 8 нижни.; ,сясов 1) фс р .5;)ругие сггержци 7 ич. к 1 у;.Ос ГГ1(13 И., ПРОЦ иЕЦЫ ОБЕРГИ 51 1 Ц(,10к 1(1 и ОтвсрГти 51; ( 1 ць" н 3нх 13051 ОВ ( 1)ер,5 3 Гбж(КОНИ,Х УПОРЫМИ с 1 йкс 3.И 1Между полками 5 ксл;11иргайками 11 образован, здорыфИКСИРОВННЫЕ Цайос.;И5, 13 Н. И(1легкосминаемого мгс. а,пенопласта.Зазоры 12 имент лиц;ц,ццд:,Гму)о из соотноцСИ 51 где Р - предельная вел , г;р;,:1. 3 ь ИОЙ ссйсмичс(кой 1 ы, Г 0 л ствукцей рдботс нарк;Гд 1 кц сольной схеме, кгОре,се 5 ем(3; из соотношения де 1 - высота здания до отметки верхаКРОВЛИ, СМ;13, высота фермы, см;1 - - ч одул ь уп ругости стали,...

Номер патента: 1432171

Опубликовано: 23.10.1988

Автор: Шашко

МПК: E04H 12/00

Метки: линии, опора, электропередачи

...1 шарнирно соединены междсобой в местах примыкания гирлянд 12.11 ри необходимости использования опорыа отрицательные весовые нагрузки онаснабжена дополнительной тягой4, которая одним концом закреплена на среднейчасти, горизонтальной связи, а вторым , к стойке 1 или 2 ниже гсризонтальнойсвязи 4.Тяги 1 могут быть расположены вдвух ярусах для обеспечения необходимых электрических габаритов и обеспечения минимального расстояния между стойками.Для повышения устойчивости опоры вплоскости портала при действии больших нагрузок установлена дополнительная одиночная оттяжка 15, прикрепленная к грун.товому анкеру 6. Горизонтальная связь состоит из тяг 17,составленных из шарнирно соединенных жестких звеньев с изменяющейся длиной, и нижнего пояса...

Номер патента: 1432172

Опубликовано: 23.10.1988

Автор: Авакян

МПК: E04H 17/16

Метки: ограда, сборная

...3 заполнения строят квадрат АВГС, вершина А когорого находится в точке пересечения ли ний аА и вВ. Размер стороны АВ квадрата АВЕК определяется задаваемой глубиной паза 2.Наклонная линия Сс), прохоляшая через центр О квадрата, определяет угол наклона рани 8 паза 2 и соприкасаемых с ней граней выступов 4 и 7. Перпендикуляр ОЕ Определяет положение соприкасаюшихс и граней выступов 4 и 7.Из приведенных условий, рассматриая четырехугольники ОИАЕ и ОЕВС, не трудно убедиться, что они равны по равенству углов и равенству сторон., Ля полмчения эффскта ЗаклиниВдци 5рани вьуступов 4 и 7, определяемые линией сечения ОЕ (фиг. 4),должны быть улалснь одна от другой, т. с. грань выступа 7, определенная линией сечения О-Е, не должна оцирягься ца гряуь...

Номер патента: 1434033

Опубликовано: 30.10.1988

Авторы: Курзанов, Латышев, Складнев

МПК: E02D 27/34, E04H 9/02

Метки: здания, опора, сборная, сейсмоизолирующая

...нелинейна. Теоретически в момент начала переме 5 щения действующая на здание 6 горизонтальная сила Т равна 0,1 Я и нелинейно убывает с ростом величины перемещения.1 ОНелинейная зависимость между силой и перемещением является препятствием для развития резонансных колебаний динамической системы, состоящей из сборных сейсмоиэолирующих опор и опер того на них пространственно-жесткого здания 6.Амплитуда колебательного перемещения стойки 2 ограничена стенками стакана 1. При сильном качании.и соударении стойки 3 со стенкой стакана 2 ,горизонтальная динамическая сила, передаваемая на здание 6, ограничена силой Т, достаточной для проскальзывания выступа 12 ростверка 4 по металлической закладной пластине 9 стойки 3. В крайнем наклоненном...

Номер патента: 1434064

Опубликовано: 30.10.1988

Авторы: Багдинов, Гомольский, Зеленкин, Комовников, Крапивников

МПК: B23K 37/00, E04H 15/06

Метки: подвешенное, сварщиков, средства, стреле, транспортного, трубопроводов, укрытие

...20 из эластичного водоотталкивающего негорючего материала (брезента с противопожарной пропиткой).Вентсистема снабжена штангой 21, закрепленной на траверсе 2 с возможностью перемещения по ней с помощью муфты, С другой стороны штанги 21 в шарнирном узле 22 присоединены концевые колукольцевые патрубки 23 со щелевыми отверстиями, Щелевые отвер1434064 10 стия на одной из поверхностей патрубка 23 прямоугольной формы обращеныв сторону свариваемого шва на трубопроводе 1. Патрубки 23 подсоединены системой трубопроводов к воздухо 5воду 24, подключенному к вентиляционному устройству, размещенному натранспортном средстве. Ось шарнирного узла 22 патрубков 23 соосна осишарнирного узла 7 полуколец и выполнена съемной. Каждый патрубок 23установлен с...

Номер патента: 1435741

Опубликовано: 07.11.1988

Авторы: Ашихин, Никонов

МПК: E04H 5/08

Метки: животных, здание, содержания

...ограждений 1, и помещение 5 для коров, размещенное по центральной продольной оси здания и содержащее продольные коллекторы 6 системы навозоудаления.Клетки 7 установлены вплотную к внутренним продольным стеновым ограждениям 3, выполненным на высоту помещения 5 для коров. Помещения 4 для телят снабжены дополнительными продольными коллекторами 8, расположенными под клетками 7 у внутренних продольных стецовых огракде ций 3 и соединенными с основными коллекторами 6 посредством наклонных закрытых каналов 9, пропущенными под внутрсцццми продольными стеновыми ограждениями.Размещение холодных помегцений 4 для телят по продольным сторонам теплого помещения 5 для коров позволяет уменьшить теплоизоляцию внутренних продольных стеновых ограждений...

Номер патента: 1437048

Опубликовано: 15.11.1988

Авторы: Соломенник, Шведовская, Шведовский

МПК: A63B 69/08, E04H 3/14

Метки: бассейн, гребной

...которые с помощью дроссельных заслонок 12 начинают создавать водоциркуляционный поток в вертикальной плоскости.фиксатор-причалка 18 обладаетсвободой и подвижностью во всех направлениях, что позволяет лодке свободно смещаться в определенном диапазоне, Гребцы по графику тренировкиначинают грести в определенном темпес определенными усилиями, которыефиксируются датчиками усилий 13, расположенными на одном или всех веслах 7, и по каналу связи передаютсяв пульт информации и управления 15,откуда команда синхронно по каналусвязи передается на регулятор скорости потока 3, который управляетработой турбин с пневмоприводом.Дроссельная заслонка 12 обеспечиваеткак оптимальное распределение и направленность потока по всему сечению,так и...

Номер патента: 1437347

Опубликовано: 15.11.1988

Авторы: Ермилов, Кононенко, Яркин

МПК: B66F 7/24, E04H 6/16

Метки: подъема, средств, транспортных

...образом.В состоянии устойчивого равновесия площадка 1 находится с внешним концом, расположенным у основания 5, за счет незначительного статического момента, приложенного к этому внеш" нему концу. При въезде транспортного средства 1 1 на внешний конец площад ки 1 последняя практически не подвержена угловому перемещению, вследствие существенного собственногомомента инерции.После въезда на площадку 1 транспортное средство продолжает дви жение с малой скоростью, В результате действия окружной силы ведущих колес транспортного средства 11 и смещения его центра масс вправо относительно вертикальной оси устройства происходит вращенйе площадки 1 40 Изобретение относится к устройст"вам для подъема и перемещения грузов,преимущественно...

Номер патента: 1439186

Опубликовано: 23.11.1988

Авторы: Арванитаки, Малетин, Савелов

МПК: E04H 9/02

Метки: здания, каркас, одноэтажного, сейсмостойкого

...конструкции 3 шарнирно соединены с опорными кольцами 7,подвешенными к круглым в плане плитам 6 покрытия 5 на подвесках 8.Каждая из последних прикрепленашарнирно к опорному кольцу 7 и ккрайнему кольцевому ребру круглойв плане плиты 6 покрытия 5.По периметру здания строительныеконструкции 3 оперты на стойки 9,Каркас представляет собой шарнирно-стержневую систему, позволяющуюгасить сейсмические колебания и40обеспечивающую независимую работу отдельных элементов каркаса относительно друг друга.Снижение эффекта сейсмическоговоздействия, повышение надежностиработы конструкций каркаса при землетрясении обеспечивается тем, чтоСейсмическая волна, возбуждая колебания фундамента 2 колонн,1 и краевых стоек 9, вызьвает движение самих...

Номер патента: 1440866

Опубликовано: 30.11.1988

Авторы: Печорин, Якимова

МПК: E04H 12/34

Метки: вертикальное, длинномерной, конструкции, положение, установки

...1 с огибающим его тросом 2 и стойку 2, соединенную с подвижными блоками 4 полиспаста и шарнирно - с поднимаемой конструкцией Гибкая тяга 5 одним своим концом соединена 20 со стойкой, а другим - с поднимаемой конструкцией 6. Трос полиспаста также соединяется с поднимаемой конструкцией. Гибкая тяга 5 снабжена пружинным амортизатором 7, включаю щим в себя корпус 8, пружину 9 и шток 10.Устройство работает следующим образом. 30С помощьюлебедки 11 полиспаста 1 стойка 3 перемещается в вертикальное положение, затем при дальнейшем натяжении троса лебедки пружина 9 растягивается до касания выступом штока О корпуса 8, при этом стойка 3 ото клоняетс от вертикали в сторону полиспаста и начинается подъем конструкции 6, При переходе конструкцией...

Номер патента: 1441039

Опубликовано: 30.11.1988

Авторы: Арузманян, Исагулов, Хачатрян, Чилингарян

МПК: E04H 3/12

Метки: секция, строения, трибунного

...на фиг. 2 - то же, продольный разрез по косоуру (фрагмент).Секция трибунного строения включает железобетонный сборный ступенчатый косоур 1 с водоотводным продольным желобом 2 на верхней поверхности, на который наклеена капроновая сетка 3, На косоуре смонтированы сборные унифицированные железобетонные плиты 4 трибуны, выполненные с вертикальными противоположно направленными отгибами. Плиты 4 трибуны прикреплены к косоуру посредством металлических крепежных деталей 5. На верхний торец отгиба плиты 4 наклеен герметик б.Секцию трибунного строения монтируют следующим образом. Устанавливают сборный ступенчатыи косоур 1 в проектное положение, наклеивают на желоб косоура 1 капроновую сетку 3, которая препятствует попаданию в желоб 2...

Номер патента: 1441041

Опубликовано: 30.11.1988

Авторы: Мангушев, Розенблит

МПК: E04H 5/08

Метки: здания, каркас, сельскохозяйственного

...стойки, обращенная к смежной лолу- раме, выполнена вертикальной. Длина поперечных ребер 6 и 7 равна расстоянию между наружными гранями 10 стоек.Монтаж каркаса здания осуществляется следующая образом.На фундаменте 2 устанавливают пространственные полура мы, которые в коньке соединяют шарниром 3 с образованием устойчивой пространственной конструкции, не требующей дополнительных раскреплений Смежные рамы примыкают друг к другу впритык, что снижает трудозатраты.Выполнение поперечных ребер 6 и 7 двух- консольными, а ригелей 4 таврового сечения обеспечивает снижение крутящего момента в ригелях и величины изгибающих моментов в поперечных ребрах. Кроме того, такое расположение ребер обеспечивает значительное снижение усилий от шарнира 3 в...

Номер патента: 1441042

Опубликовано: 30.11.1988

Авторы: Аристархов, Бабушкин, Гвамичава, Мухин

МПК: E04H 15/48

Метки: каркаса, конструкции, складной, строительной, элемент

...5 - сетчатая трансформируемая оболочка; на фиг. 6 - то же, в сложенном виде.Складной элемент каркаса строительной конструкции включает четыре стержня 1, каждый из которых соединен цилиндрическим шарниром 2 с примыкающим по обеим сторонам стержнем 1, Оси 3 стержней 1 перпендикулярны осям 4 примыкающих к стержню 1 цилиндрических шарниров 2, а при складывании оси 3 стержней 1 параллельны между собой. Оси 4 каждой пары цилиндрических шарниров 2, примыкающие к стержню 1, расположены по отношению друг к другу под постоянным углом , Величина этого угла определена соотношением,о =ип 7,2 где- угол между примыкающими кстержню 1 осями цилиндрических шарниров 2;у - угол наклона оси стержня 1 к плоскости, пЕрпендикулярной линии пересечения...

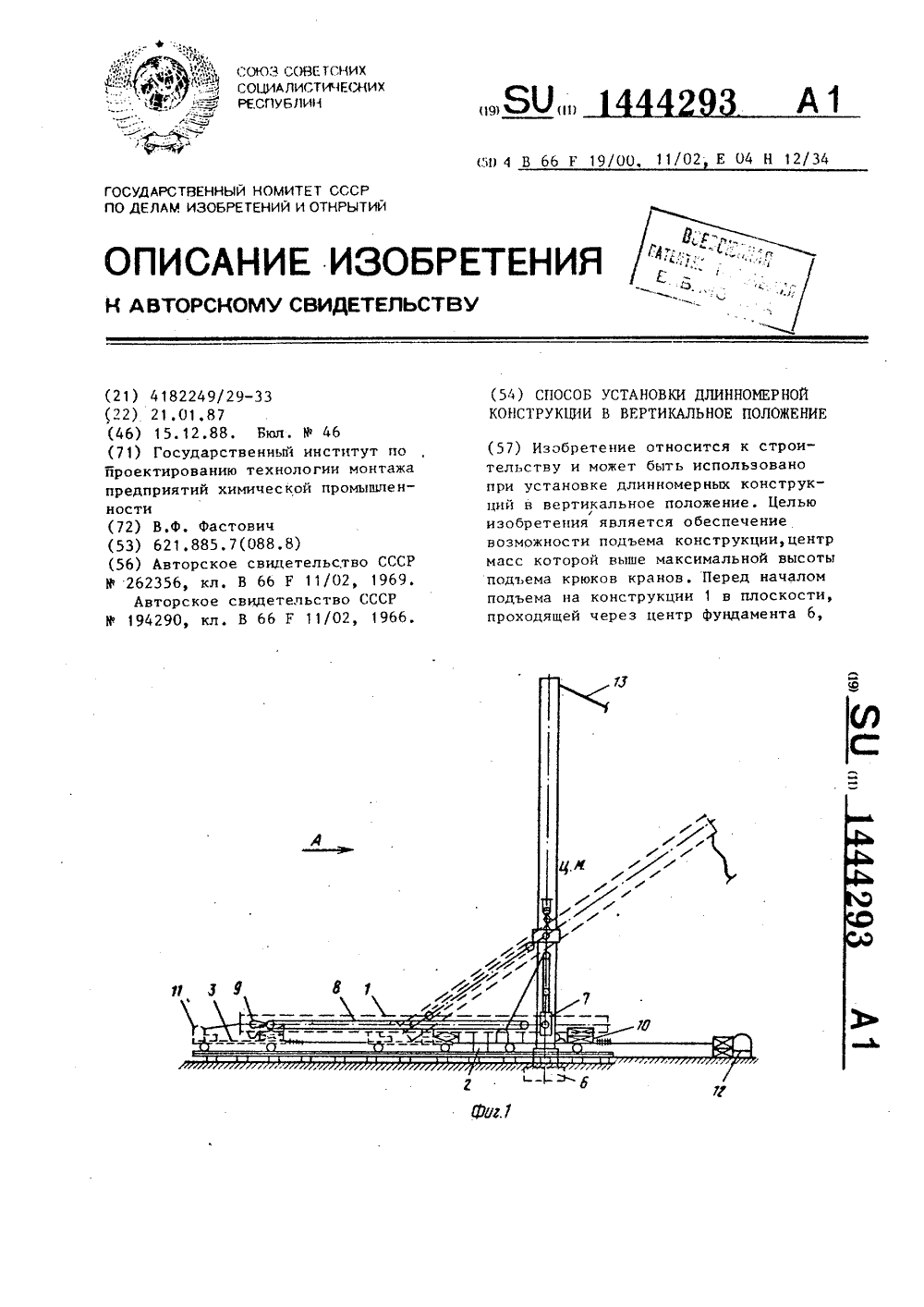

Номер патента: 1444293

Опубликовано: 15.12.1988

Автор: Фастович

МПК: E04H 12/34

Метки: вертикальное, длинномерной, конструкции, положение, установки

...по- помощью грузовых полиспастов 8 обой му соединяют также со штуцерами 9, закрепленными у основания конструкции, На подвижном шарнире 3 устанавливают контргрузы 10 и грузовые лебедки 11 грузовых полиспастов 8. Обойма 7 закреплена на конструкции с возможностью перемещения последней относительно нееПеред началом подъема грузовыми лебедками 11 натягивают грузовые полиспасты 8, после чего осуществляют подъем конструкции 1 кранами 4,и 5 с одновременным подтаскиванием ее низа с помощью, например, тяговой лебедки краны выключают из работы и продолжают подтаскивать низ конструкции 1,одновременно стягивая грузовые полиспасты 8, до вывода конструкции ввертикальное положение, после чегокранами опускают ее на фундамент,Применение способа на...

Номер патента: 1446100

Опубликовано: 23.12.1988

Автор: Удалов

МПК: E04H 12/34

Метки: демонтажа, конструкции, крупногабаритной, монтажа

...15 на поперечной балке 7, Другими концами 16 тросы 10 закреплены в верхней части подъемной башни вьпде ограничителей 9 перемещения поперечной балки 7. 40Монтаж конструкции с помощью устройства производится следующим образом.При помощи монтажных клеток 17 конструкция собирается полностью с прикреплением шарнирных узлов 18 подкосов 3 к основании 4. Устанавливается подъемная башня, поперечная трубчатая балка 7, монтируется такелаж.Включением лебедок б производят перемещение подвижных блоков 19 полиспастов 5 в направлении, показанном на фиг.2 и 3 стрелкой. При этом подвижные блоки 19 тянут тросы 10, и, в соответствии со схемой на фиг.5, конструкция поднимается эа счет действияна нее не только горизонтальных силТ, приложенных к подвижным...

Номер патента: 1446101

Опубликовано: 23.12.1988

Авторы: Батаев, Газаров, Мержуева, Пархоменко

МПК: E04H 12/34

Метки: колонного, конструкций, опорного, относительно, поворота, типа, шарнира

...средней части каждой стойки имеется шарнир 13 с блоком 14, Устройство содержит также обводные блоки 15. 30 Трос 16 огибает блоки 15, 3, 12, 14, 7 и 10. Каждая стойка выполнена с изломом в 150-170 ь в своей средней части, что увеличивает прочность стоек. 35Концы стоек также могут быть изогнуты так, что верхние концы стоек изогнуты в сторону верхнего конца стойки, а нижние - в противоположную сторону. К верхней части поднимаемой 40 конструкции прикреплены оттяжки 17, Тележка 4 перемещается по рельсам 18.Подъем конструкции производят следующим образом./ 45В начальный момент под действиемсилы натяжения троса 16 происходитподъем конструкции 8 с перемещениемтраверсы 11 относительно стоек 1 и конструкции 8. Одновременно с подъемом и поворотом...

Номер патента: 1446247

Опубликовано: 23.12.1988

Авторы: Ашимбаев, Кравченко

МПК: E04B 1/38, E04B 1/60, E04H 9/02 ...

Метки: колонной, панелей, соединение, стеновых, стыковое

...4 и1закрепленных своими концами в петлевых выпусках верхнего и нижнего уровней панелей 1. Для закрепления тросов в петлевых выпусках 3 их концымогут быть выполнены в виде петель 6,через которые пропущены Фиксирующиеболты 7, Натяжение троса осуществляется с использованием прокладок 8,одеваемых на концы троса между болтами 7 и петлевыми выпусками 3.Монтаж стенового ограждения осуществляют в следующей последовательностиПосле устачовки нижнего ряда пане.лей 1, например, на опорный столик 9их временно закрепляют в проектномположении посредством инвертарныхустройств или тросов 5, последова 6 для крепления их в петлевых выпусках 3 посредством фиксирующих болтов 7, Натяжение тросов может бытьосуществлено путем установки прокладок 8 между...

Номер патента: 1446259

Опубликовано: 23.12.1988

Авторы: Дмитриев, Рябов, Трубицын

МПК: E04H 6/00

Метки: здание, стоянки

...по направляющим 4. 35Для органиэации прохода между каждой парой платформ 5 ограждениеснабжено одной дополнительной секцией 9, шарнирнозакрепленной с воэможностью поворота и выполненной с 40шириной, не менее ширины необходимого прохода.в здание. Для установкина платформы, например, спортивныхлодок поворотом наружу дополнительных секций 9, закрепленных на любом 45иэ элементов стенового ограждения7 или на торцовой стене зданий 2,открывают проход 10. Доступ к любойиэ платформ осуществляется их передвижением по направляющим 4, приэтом проход образуется между любойпарой смежных платформ, Для передвижения может использоваться как ручной, так и электрический привод известных систем. 55 С целью достижения гарантированной недоступности к...

Номер патента: 1446260

Опубликовано: 23.12.1988

Авторы: Барышев, Жидович, Зельцерман, Лашковский

МПК: E04H 12/28, E04H 5/12

Метки: дымовая, труба-градирня

...12, входные окна 13, выходные окна 14, регулирующие устройства15, сепарирующее устройство 16, воздухоприемное устройство 17 с клапаном 18, фундамент 19, водоподводящиитрубопровод 20, тепловую изоляцию21, гидроизоляцию 22.Дымовая труба-градирня работаетследующим образом.В теплый период года илп в периодыосмотров и ремонтов в межствольном,пространстве удаляемый из градирнивоздух поступает частично в межствольное пространство 7 через регулирующиеустройства 15 в перекрытии 9 и , вчастности, в газовоздухоотводящийствол 2 через воздухоприемное устройство 17 с клапаном 18, Воздух измежствольного пространства удаляетсяв атмосферу как и в известном авторском свидетельстве, а смесь дымовыхгазов и удаляемого из градирни воздуха выбрасывается...

Номер патента: 1448016

Опубликовано: 30.12.1988

Автор: Шабалдин

МПК: E04H 6/04

Метки: гараж, подземный

...И ОТКРЫТИЙ ИОАНИ 4 АВТОРСНОМУ,за с гидроцил ядром;. 1:. ад центром платрормы 2 снабстержней , 8. С-ержнк 8 шарены между собой, с платфорриямка 3. Стержн 7 шаони 1;. ы к верхней асти и;тока гкдк узлу соединения стержней 8. ней 7 больше расстояния о", индпа до очек крепления ну и к платформе 1)рк подъем. а происходит раскрыв,нкс си й к по;.ъем пл атформ ы с:; в з. и Фы ) 1.381.310вк Е 11г 1 8/44 к "тооктельств; ин,ивид)ального етсния является ,1 ля зтого подьемнык механк новлгнным по ж"истемой нирно соедин мой и дном п но прикрепле роцклиндра и Ллина стерж оси гидроци. стержней 8 к д гкдроцилиндр и мы стержне томобклем. 1 8016 А 1.Г;,( сЬ,ас:1Н М та,: с 1,с .,1 . ь; 5 .11;а;к Оаботае- (,;, и).:Об, а.:")":.К)с ;. :, 1 ЕК ГРОВ ВИаС 15, и 1...

Номер патента: 1448017

Опубликовано: 30.12.1988

Авторы: Зиновьев, Лебедев, Смирнов

МПК: E04H 12/28

Метки: дымовая, труба

...- снижение Рудо емкости возведения дымовой трубы.На фиг.1 изображена дымовая труб поперечнььй разрез, на фиг,2 - конссл для опирания футеровки и теплоизоляции с прижимной стенкой и настила ба конов; на фиг.З - разрез А-А на фиг, на фиг 4консОГ 1 и для Опиранля яг.т ровки вприжим к несущему стволу,Дымовая труба включает наружнььй несущий ствол 1 и внутренний футер оВОНый ствол 2, теплоизоляцию 3 и пр":- жимнуо кладку 4, установленные на разрезной кольцевой балке, выполненной в виде консольных элементов 5, свободные концы которых расположены в отвер. стиях 6 несущего ствола и при необходимости могут быть использованы для опирания настила светофорных площадок 7, балконов 8 и ограждения 9.Благодаря выполненио кольцевой балки разрезной...

Номер патента: 1448018

Опубликовано: 30.12.1988

Автор: Цыганок

МПК: E04H 15/00

Метки: укрытие

...Ч -,". т,1яСтщн 111 2 Кп-ЧЕЖНО ТТСтт о л- гРВКЛЮЧЯ ст татссЕ б 1 ТТ(гт 2;ЛЕОЕЦТ(И 28 для ПЕРЕМЕтттЕЬ 55 УКтТ тг: И. - :т;,(т 7 ГТТ КЯЬТЯЛ 7 О Дл Ттт-Р 1:.Ь Е.ттт(ТТ ЬГ Т 51 .ся ь следующем.Т;Наттала УСТЯНЯВЛИВЯЮТ .Та;.,1;,апка.а, ТЯКРЕГТЛяют СТОТлт:(И 1 В ВЕрт 111 таглв - НОМ ПОЛОЖЕНИИ, ДЛЯ ЭТОГО ТРЕД 17 Я 115 т -ТРльно 01 оловки стОРК:Зедиттякт,между собой продольными Гибкими эле"ментами 2 и запясогьваю через блокя15 "росы т для мо:в ;тажа .крытия. ЗаТвсМ СТОЙКИТТОПНИТтат 1 Т Г т 11 ГТТта-тЬТТГтЕПОЛОЖЕНИЕ И ПОСПЕДСГВО."; О-.ТЯжег(1458 318 прикрепляют к крепежному устройству на основании. При монтаже укрытия наклонные балки 3 располагают сначала горизонтально. После натяжения трособлачной системы продольных связей и выполнения...

Номер патента: 1448019

Опубликовано: 30.12.1988

Автор: Большаков

МПК: E04H 15/48

Метки: зимней, каркас, палатки

...радиальных стержней 2 к центральной =стойке выполнен из двух соединенныхмежду собой крепежными элементами 8дисков 9 с прорезями 10 с образованием при их примыкании концентрической канавки 11 для установки в нейразрезного проволочного кольца 12,на которое нанизаны радиальные стержни 2, расположенные в прорезях дисков 9, 45При транспортировке лыжи 7 отделены от центрального элемента и могут быть использованы по передвижении туриста. Радиальные стержни 2развернуты на шарнирах и расположенывдоль центральной стойки 1. Оттяжки3, непрерывный трос 4 с натяжнымустройством 5 и карманы 6 расположены около радиальных стержней 2 и между ними и центральной стойкой1, Положение деталей зафиксировано с помощью чехла,Каркас зимней палатки...

Номер патента: 1449653

Опубликовано: 07.01.1989

Авторы: Белопольский, Лифшиц, Танкелевич

МПК: E04G 21/26, E04H 12/34

Метки: вертикальной, конструкции, монтажа

...пальцем 6 выносной опоры 3 параллельнымежду собой и параллельны оси дополнительного шарнира 7 основной опоры 2, Выносная шарнирная опора 3 имеет по торцам вертикальные кронштейны 8, в каждом из которых смонтирован домкрат 9, взаимодействующий 15с подвижным пальцем 6 опоры 3. В пространстве между кронштейнами 8 иторцом пальца 6 опоры 3 установленыпрокладки 10 с прорезью под домкрат 9Устройство работает следующим образом.Монтируемую конструкцию 1 соединяют с основной шарнирной опорой 2и с помощью йодкоса 4 с выноснойшарнирной опорой 3. Поворотом засчет грузоподъемного средства конструкцию 1 выводят из горизонтальногоположения в вертикальное. После че-,го осуществляют принудительную регулировку ее положения для обеспечения точности ее...
