Здание для содержания животных
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

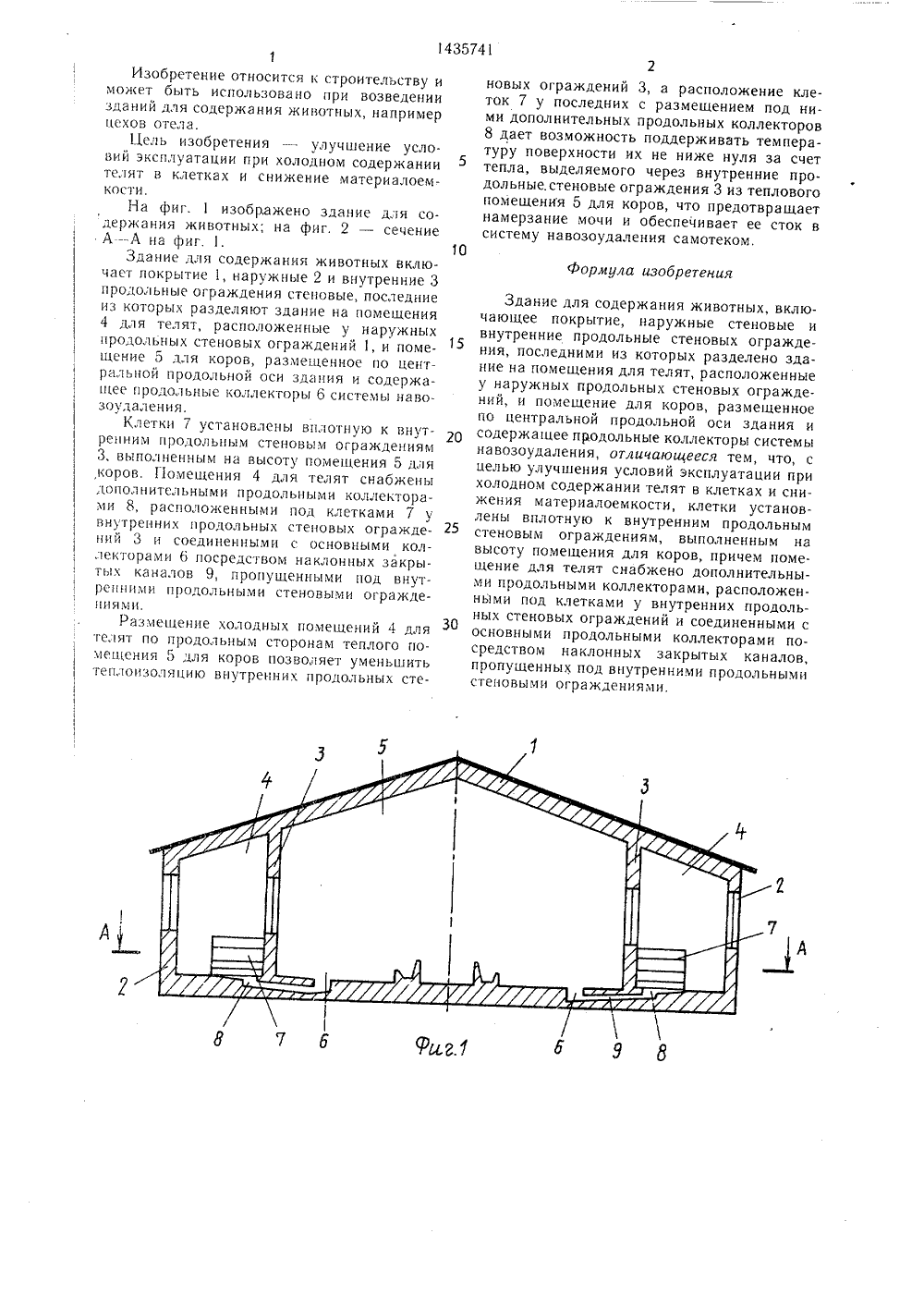

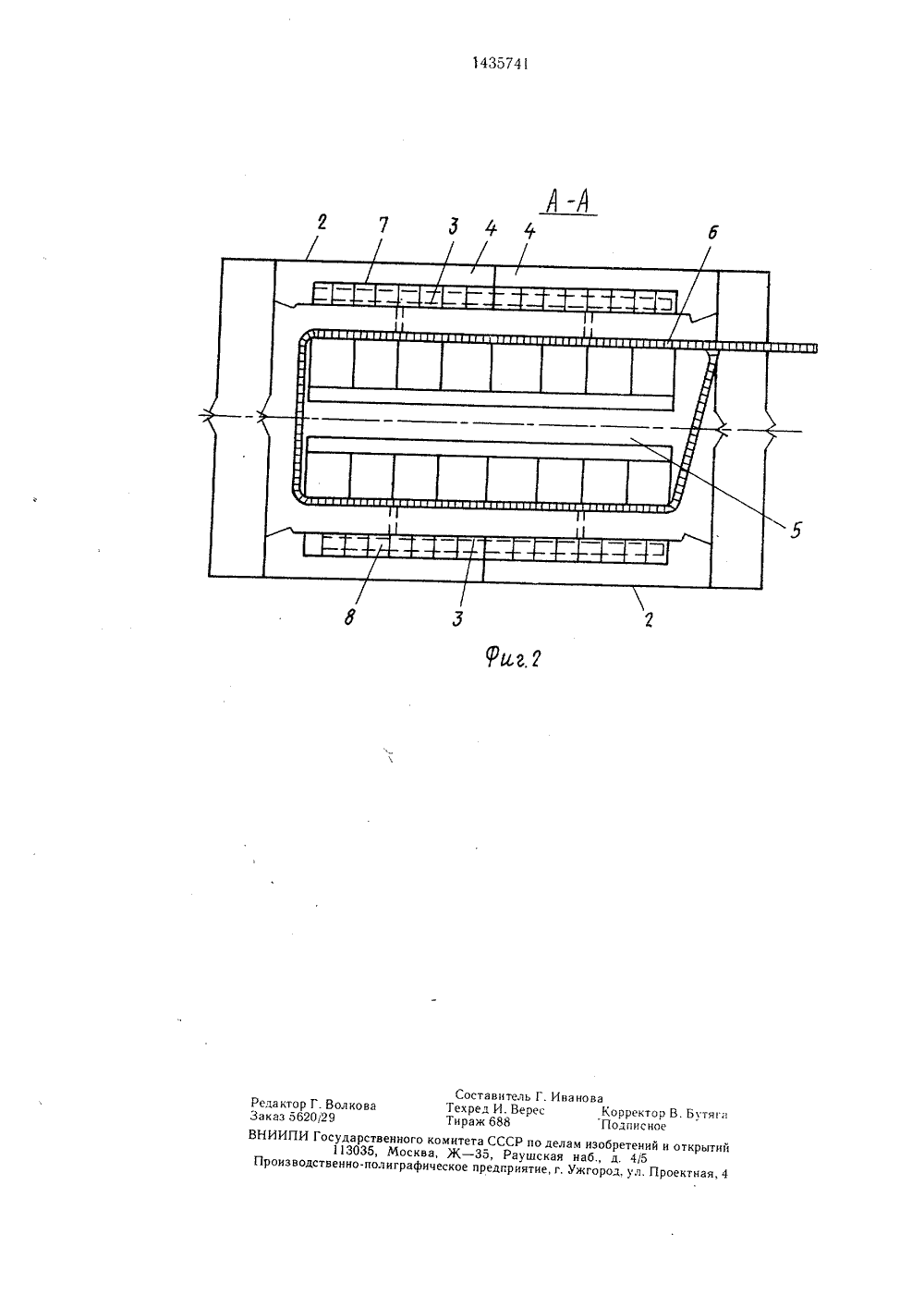

Я 01435741 А 1 СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН 1 4 Е 04 Н 5/О ОПИСАНИЕ ИЗОБРЕТЕНИЯ ТОРСКОМУ СВИДЕТЕЛЬСТВУ ЖИ) ЗДАНИЕ ДЛЯ СОДЕРЖАН ельскии Рефера- охозяйздания ып. 20. ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(56) Строительство и архитектура.тинная информация. Сер. У 1. Сельсственные комплексы, предприятияи сооружения, Зарубежный опыт.М.: ЦИНИС, 1974, с. 20, рис. 12,ВОТНЫХ (57) Изобретение относится к зданиям для содержания животных. Целью изобретения является улучшение условий эксплуатации при холодном содержании телят в клетках и снижение материалоемкости. Холодные помещения для телят расположены у наружных продольных стеновых ограждений и отделены внутренними продольными стеновыми ограждениями от теплого помещения для коров. Вплотную к внутрениим продольным стеновым ограждениям установлены клетки, под которыми расположены дополнитсльныс продольные коллекторы, соединенные с основными коллекторами посредством наклонных закрытых каналов, пропущенных под внутренними продольными стеновыми ограж- Я дениями. 2 ил, 1435741Изобретение относится к строительству и может быть использовано при возведении зданий для содержания животных, например цехов отела.Цель изобретения - улучшение условий эксплуатации при холодном содержании телят в клетках и снижение материалоемкости.На фиг. 1 изображено здание для содержания животных; на фиг. 2 - сечение АА на фиг. 1. 10Здание для содержания животных включает покрытие 1, наружные 2 и внутренние 3 продольные ограждения стеновые, последние из которых разделяют здание на помещения 4 для телят, расположенные у наружных продольных стеновых ограждений 1, и помещение 5 для коров, размещенное по центральной продольной оси здания и содержащее продольные коллекторы 6 системы навозоудаления.Клетки 7 установлены вплотную к внутренним продольным стеновым ограждениям 3, выполненным на высоту помещения 5 для коров. Помещения 4 для телят снабжены дополнительными продольными коллекторами 8, расположенными под клетками 7 у внутренних продольных стецовых огракде ций 3 и соединенными с основными коллекторами 6 посредством наклонных закрытых каналов 9, пропущенными под внутрсцццми продольными стеновыми ограждениями.Размещение холодных помегцений 4 для телят по продольным сторонам теплого помещения 5 для коров позволяет уменьшить теплоизоляцию внутренних продольных стеновых ограждений 3, а расположение клеток 7 у последних с размещением под ними дополнительных продольных коллекторов 8 дает возможность поддерживать температуру поверхности их не ниже нуля за счет тепла, выделяемого через внутренние продольные.стеновые ограждения 3 из теплового помещения 5 для коров, что предотвращает намерзание мочи и обеспечивает ее сток в систему навозоудаления самотеком,формула изобретенияЗдание для содержания животных, включающее покрытие, наружные стеновые и внутренние продольные стеновых ограждения, последними из которых разделено здание на помещения для телят, расположенные у наружных продольных стеновых ограждений, и помещение для коров, размещенное по центральной продольной оси здания и содержащее продольные коллекторы системы цавозоудаления, отличающееся тем, что, с целью улучшения условий эксплуатации при холодном содержании телят в клетках и снижения материалоемкости, клетки установлены вплотную к внутренним продольным стеновым ограждениям, выполненным на высоту помещения для коров, причем помещение для телят снабжено дополнительными продольными коллекторами, расположенными под клетками у внутренних продольных стеновых ограждений и соединенными с основными продольными коллекторами посредством наклонных закрытых каналов, пропущенных под внутренними продольными стеновыми ограждениями.1435741 2 7 3 ва Корректор В Подписное Редактор Г. В Заказ 562029 утяга ВНИИПИ Госу 1 Производстветии зобретении и открьд. 4/5ород, ул. Проектна Составитель Г. Иванкова Техред И. ВересТираж 688дарственного комитета СССР по делам3035, Москва, Ж - 35, Раушская нно-полиграфическое предприятие, г. Уж
СмотретьЗаявка
4234065, 22.04.1987
КЕМЕРОВСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ СЕЛЬСКОГО ХОЗЯЙСТВА
НИКОНОВ ВЛАДИМИР ГЕННАДЬЕВИЧ, АШИХИН ВИКТОР ВАСИЛЬЕВИЧ
МПК / Метки
МПК: E04H 5/08
Метки: животных, здание, содержания
Опубликовано: 07.11.1988
