Номер патента: 817182

Опубликовано: 30.03.1981

Авторы: Борков, Киселев, Никитин, Сергеев, Токарев, Федин

МПК: E04H 7/22

Метки: склад, сыпучих

...фундаментной плиты 9, бункера 4, на который под разгрузку устанавливается железнодорожный вагон 5, для чего на бункере имеются провальная решетка,6 и рельсы железнодорожного пути 7.Внизу бункер соединен с пневматическим питателем 8, который посредством транспортного трубопро" вода 9, переключателя ИО и транспортных трубопроводов ИИ и 12 соответст" венно связан с силосом и производством, а вверху - с силосом вертикально-наклонными течками ИЗ, оборудованными затворами И 4.817182 формула изобретения аж 765 Подписное иал ППП "Патент",г.ужгород,ул.Проектная Склад работает следующим образом.Железнодорожный вагон 5 разгружается в бункер 4, откуда выгружаемыйматериал пневматическим питателем 8по транспортному трубопроводу 9,соединенному...

Номер патента: 817183

Опубликовано: 30.03.1981

Авторы: Бадалян, Мелкумян

МПК: E04H 9/02

Метки: здание, многоэтажное, районов, сборно-монолит-ного, сейсмических, типа

...прикрепленной к нижнему концу рабочего арматурного стержня.На фиг.1 схематически изображенасборная рама каркаса; на фиг.2 - узелопирания рамы верхнего этажа на рамунижнего этажа.Многоэтажное здание сборно-монолитного типа состоит иэ сборных рам 1,устанавливаемых друг на друга с зазором относительно друг друга дляобразования монолитных колонн,Стойки 2 рам 1 выполнены с выпусками рабочих арматурных стержней 3 за грань верхней опорной площадки 4 опирания верхнего фигурного выреза 5 и имеют углубление 6, расположенное у нижней площадки 7 опирания нижнего фигурного выреза 8. В углублении 6 размещена закладная деталь 9, прикрепленная к стержню 3 арматуры стойки 2. После установки сборных рам 1 в проектное положение выпуск рабочей арматуры...

Номер патента: 817184

Опубликовано: 30.03.1981

Авторы: Корсунский, Ройтштейн

МПК: E04H 12/00

Метки: мачта, решетчатая, складная

...изобретения ненные между собой секции, каждая изкоторых включает жесткие панели ираспорки, и тяговое устройство, каж"дая секция мачты снабжен роликамидля запассвки троса тягового устройства, установленными в противоположных.углах, по диагонали каждой секции,На. фиг,1 схематически изображена мачта в сложенном положении;на фиг.2 - схема запасовки тягового канатами на фиг.3 - решетчатая мачта в процессе ее развертыванияСкладная решетчатая мачта состоит из отдельных секций 1, Каждая секция 1 включает в себя две жесткие панели 2, соединенные между собой с помощью распорок 3 и с панелями смежных секций шарнирно. В выпрямленном положении каждая секция Фиксируется троссовыми (или жесткими) диагональными растяжками 4 (распорками). В двух...

Номер патента: 817185

Опубликовано: 30.03.1981

Авторы: Коваленко, Рабинович

МПК: E04H 12/00

Метки: башни, монтажа

...монтажным самоходным краном(не показан), монтажную мачту 5 с навешенным на .ней грузовым полиспастом6 устанавливают в соответствии с разработанным проектом производства работ в один из технологических проемовбашни и стропят стропом 7 за поясабашни. П 9 и необходимости технологический проем в теле башни образуют, снимая на период монтажа башни некоторыераскосы и распорки решеток башни.Строп 7 накладывают в месте наложе рния расчалочных вант 4. Опорную часть8 монтажной мачты 5 с помощью дополнительного полиспаста 9 соединяют сФундаментом 2, Этим полиспастом можно менять наклон мачты в плоскостиподъема башни.Грузоподъемный механизм удерживает мачту вертикально до тех пор,пока не будет выбрана слабина вет. вей грузового полиспаста 6 в...

Номер патента: 817186

Опубликовано: 30.03.1981

Автор: Конаков

МПК: E04H 12/16

Метки: опоры, решетчатой, секция

...для изменения расстояния между раскосами может состоятьиэ пары шпилек, имеющих общие шайбы, между которыми расположены раскосы.На фиг.1 изображена схема решетки; на фнг,2 - разрез А-А на фиг.11 на фиг.3 - разрез Б-Б на фиг.1.Раскосы 1 соединены с поясами 2 и распорками 3 в углах 4 так, что концы раскосов 1 находятся в одной плоскости, В местах пересечения рас-. косов 1 установлены жесткие распорки 5 перпендикулярно плоскости решетки и углов 4.Предварительное напряжение кон" струкции создано разжатием раскосов 1 из плоскости, например посредством регулировочной распорки 5, В этом случае распорка может быть выполнена в виде пары шпилек 6 с резьбой под гайки 7, На стержнях 6 закреплены подвижная 8 и неподвижная 9 шайбы....

Номер патента: 819055

Опубликовано: 07.04.1981

Авторы: Виноградов, Сандигурская

МПК: E04H 12/34

Метки: опоры, подъема

...этапов, что значительно увеличивает потребность в вертолетном времени, вызывает необходимость наличия вспомогательного оборудования для горизонтального перемещения опоры и соответствующего обслуживающего персонала.Цель изобретения - ускорение и упрощение производства работ.Цель достигается тем, что устройство снабжено двумя серьгами с блоками, смонтированными соответственно на стропе и опоре, а также блоком, закрепленным на фундаменте, причем упомянутым тросом охвачены указанные блоки, а его конец закреплен в нижней части опоры.На фиг. 1 изображено устройство для подъема (горизонтальное положение опонди урская;,:бра ской" Революции / ноизыскательскот .нерсетическй системетьпроекть . 18190 бб Фие. 1 тавитель Л. Лапенко тор Р, Беркови...

Номер патента: 821672

Опубликовано: 15.04.1981

Авторы: Беллавин, Зеликман, Меламед

МПК: E04H 9/02

Метки: здание, многоэтажное, сейсмостойкое

...промежуточного гибкого этажа, к массе пространственно жестких этажей, размещенных ниже промежуточного гибкого этажа, равно (3,5 - 4):1, а отношение длины стоек нижнего гибкого этажа к длинестоек промежуточного гибкого этажа равно 1,5:1.Введение в конструктивную схему зданиядополнительного гибкого этажа, разделяющего пространственно жесткие этажи наверхнюю и нижнюю части превращает, по 5существу, здание в двойной осциллятор,имеющий две различные массы, колеблющиеся под воздействием сейсмической нагрузки с соответствующими периодами ичастотами колебаний.При возникновении горизонтальных колебаний от сейсмической или иной нагрузки эти различные массы при указанныхвыше соотношениях масс пространственножестких этажей и длин стоек так...

Номер патента: 821673

Опубликовано: 15.04.1981

Авторы: Булавкин, Салов, Смирнов

МПК: E04H 12/28

Метки: дымовая, труба

...и наружной поверхностями, усугубляемым наличием вентиляционных окон по всей высоте несущей железобетонной оболочки, Кроме того, повышение загазованности атмосферы изза уменьшения высоты подъема факела дымовых газов при выходе из диффузора газоотводяшего ствола.Цель изобретения - увеличение надежности и долговечности дымовой трубы и увеличение высоты подъема дымовых газов.Указанная цель достигается тем, что дымовая труба, включаюшая несущий и газо- отводящий стволы, разделенные воздушным зазором, и неподвижный диффузор, установленный на верхнем конце дымовой трубы в зазоре между несущим и газоотводяшим стволом, снабжена дополнительным диффузором, установленным вокруг неподвижного диффузора с возможностью поворота вокруг вертикальной оси,...

Номер патента: 822765

Опубликовано: 15.04.1981

Автор: Дональд

МПК: E04H 7/14

Метки: газов, резервуар, храненияжидкостей, шаровидный

...землей эффективной.Хотя электрические цепи обычно непредусматриваются близко у резервУаров для хранения с воспламеняющимися веществами, электронагревательнаяспираль и термостат заключаются ввязкоэластичный слой, чтобы сохранить в нем постоянную температуру,по крайней мере, равную самой высокой.температуре, которой он подвергаетсяпри использовании,Верхний жесткий элемент включаетплоскую кольцевую пластину, имеющуюнесколько стоящих радиально ребер 13,которые достигают максимальной высотыу края верхнего жесткого элемента.Сварные швы 14 в таких точках максимальной высоты крепят верхний жесткий элемент к обечайке резервуара.Нижний жесткий элемент крепится болтами к бетонному основанию у выступов 15 вдоль его периферии.При горизонтальном...

Номер патента: 823269

Опубликовано: 23.04.1981

Автор: Виноградов

МПК: E04H 12/34

Метки: длинномерныхконструкций, подъема

...предлагаемое устройство, общий вид (перед подъемом конструкции); на фиг. 2 то же, вид сверху, на фиг. 3 - то же (в процессе подъема конструкции).Опора 1 линии электропередачи содержит в нижней части со стороны фундамента 2 монтажные шарниры 3. Вер- толет 4 имеет строп 5, к которому прикреплена тросовая связь б, которая другим концом посредством дополнительных тросов 7 прикреплена к двум точкам в нижней части опоры 1 со стороны, противоположной монтажному шарниру 3. К опоре 1 выше ее центра тяжести прикреплен гибкий опорный элемент 8, другой конец которого снабжен блоком 9, через который пропущена тросовая связь б.823269 НКИПИ Зака краж 929 П 982/25исное Устройство работает следующим образом.Вертолет 4 поднимается, при этом основная...

Номер патента: 823544

Опубликовано: 23.04.1981

Авторы: Барабенов, Осипов, Соломонов, Черкашин

МПК: E04H 5/08

Метки: минеральныхудобрений, склад, хранения

...убранные в склад они подвергаются воздействию атмосферных осадков и приходят в негодность,823544ральных удобрений позволяет полностью исключить попадание атмосферных осадков на удобрения и осуществить загрузку склада самим транспортным средством, что в свою очередь позволяет и исключить порчу минеральных удобрений при загрузке и сократить трудозатраты. формула изобретения Цель изобретения - исключение порчи минеральных удобрений при загрузке и со кращение трудозатрат.Указанная цель достигается тем, что склад для хранения минеральных удобрений включающий 4 стены и кровлю, снабжен разгрузочной транспортной эстакадой, рас положенной вдоль его длины, на которую с обеих сторон оперта кровля.При этом кровля оперта на стойки, прикрепленные к...

Номер патента: 823545

Опубликовано: 23.04.1981

Авторы: Агарев, Артющенко, Востриков, Горелов, Кузьмин, Семаков, Судзиловский

МПК: E04H 5/10

Метки: здание, холодильника

...точностью, исходя из климатической зоны расположения холодильника, температуры внутри охлаждаемого помещения и допустимого значения коэффициента теплопе редачи согласно действующих норм. Далее, задавшись отношением толщины внешнего слоя к толщине внутреннего в пределах 5:1 - 1:1, определяют толщину. внешнего слоя изоляции, При этом исходят из того, что тол- ь щина внешнего слоя защиты тем больше, чем больше разница температур окружающей среды и охлаждаемой камеры Й южнее климатическая зона расположения холодильника, а толщина внутреннего слоя определяется исходя из условия разницы темпе ратур в камерах холодильника и с учетом смены температур при оттайке камер.П р и м е р, При расчетной температуре наружного воздуха теплого...

Номер патента: 823546

Опубликовано: 23.04.1981

Авторы: Гавко, Марквартде, Тоцкий

МПК: E04H 6/44

Метки: наземного, обслуживаниядирижаблей

...инерции и всасывающего действия зоны пониженного давления скользит по наклонной поверхности этой оболочки до тех пор, пока горизонтальные оси дирижабля и чашеобразного корпуса не совместятся. В этот момент носовая часть дирижабля замыкает окаймленное оболочкой 9 пространство в средней части корпуса 1 и дирижабль оказывается соединенным с причальной мачтой за счет вакуумирования этого пространства.При взлете отверстие в средней части корпуса 1 подключается к системе нагнетания сжатого воздуха, Выходящие из отверстия струи выталкивают носовую часть дирижабля из причального устройства и предотвращают их соударение.В случае причаливания дирижабля к вертикально установленному ограждению, образующему замкнутый контур для размещения гондолы...

Номер патента: 823547

Опубликовано: 23.04.1981

Авторы: Лабутин, Литвинцев, Маркин, Морозов, Рябинский, Чичков

МПК: E04H 7/22

Метки: силос, сыпучихматериалов, хранения

...изображено предлаустройство в разрезе.Силос включает оболочку 1 и тело 2,сохраняющее связями 3 заданное у затвора 4 положение. Днище, как часть оболочки, может быть наклонным, например в 2 к горизонту, для выгрузки сыпучего из силоса самотеком через затвор, поскольку оно покрыто полиэтиленом с коэффициентом тре823547 ния скольжения в 0,02, т,е. выполняет то же назначение, что и днище с углом наклона в 36. Тело 3 может быть выполнено в виде пакета упругих гофрированных пластин с последовательно изменяющейся шириной или толщиной, часть которых прослаивает пластины с меньшим модулем упругости, причем гофры на каждой пластине выполнены с различным шагом или в виде оболочки, заполненной частично или полностью жидкостью, газом, сыпучим...

Номер патента: 823548

Опубликовано: 23.04.1981

Автор: Осипов

МПК: E04H 7/22

Метки: сыпучих, хранилище

...внутренней емкости 18, образованной емкостями 1, устраивается конусообразная сборная плита 19, лежащая на уплотненном грунте 20 и опирающаяся на подсилосную плиту 4.Сборку конструкции производят следующим образом.2 ОВначале на подготовленное основание 21 монтируют опорную плиту 7, выполненную в монолитном или сборном вариантах, затем на ней возводят стенки кольца 6, выполненные, например из сборных панелей, обжатых кольцевой преднапряженной арматурой. Образуется железобетонный преднапряженный короб - резервуар, который заполняют, например путем наматывания, уплотненной массой до верха кольца с небольшим запасом под осадку от веса вышележащих конст- зо рукций и сыпучего. По мере наполнения короба или перед его наполнением, в нем...

Номер патента: 823549

Опубликовано: 23.04.1981

Автор: Барык

МПК: E04H 12/00

Метки: замены, оттяжкимачты

...из переходных вставок 4 выполнено три проушины 5, при этомпо одной свободной проушине каждой вставки 4 располагают по одну сторону от осиканата.Соединение листового элемента лацменного узла (анкерного тяжа) с концевой втулкой 2 через переходную вставку 4 осуществлено посредством парных соединительныхзвеньев 8,823549 Формула изобретения ВНИИПИ Заказ 2033/39 Тираж 765 Поднисно Филиал ППП Патент, г, Ужгород, ул. Проектная 4 Таким образом, канатные втулки 2 и соединительные валки шарниров (на чертеже не обозначены) можно принять стандартными и отказаться от изготовления индивидуальных механических деталей.Замена оттяжки осуществляется следую- о щим образом.Предварительно изготовленная точно такая же новая оттяжка (показана пунктиром)...

Номер патента: 823550

Опубликовано: 23.04.1981

Автор: Гуляев

МПК: E04H 12/34

Метки: конструкций, монтажа

...ее центра тяжести,пропускают через дополнительно установленный на другом борту ущелья блок и соединяют с тяговым механизмом.На фиг, 1 показано положение опоры, тросов и тяговых механизмов перед началоммонтажа; на фиг. 2 - то же, вид сверху;на фиг. 3 - опора в момент установки нафундамент.Опору 1 для установки на фундамент 2выкладывают на монтажной площадке, д копоре выше ее центра тяжести тросом. 3прикрепляют горизонтальный стержень 4.Подъемный трос 5 одним концом крепитсяк анкеру 6, установленному на борту ущелья,где расположена опора, проходит под одним концом стержня 4 и через блоки 7, установленные на противоположном борту ущелья - под другим концом стержня 4, ичерез блок 8, установленный на первом борту ущелья, второй конец троса...

Номер патента: 831717

Опубликовано: 23.05.1981

Авторы: Маршев, Павленко, Сурпин

МПК: E04H 12/34

Метки: блоков, монтажаконструкций, подъема

...фиг, 1 представлено устройство для подьема и монтажа конструкций, общий вид; на фиг. 2 - то же, вид в плане; на фиг. 3 - схема монтажа конструкции в вертикальное положение с помощью уст ройства.Устройство содержит раму 1, соединенную с ней опорный элемент 2, выполненный с виде полуэдлипса, центр большего радиуса которого лежит на оси рамы 1, Между рамой 1 и опорным эдементом 2 установлены ребра 3 жесткости. Узел крепления устройства к поднимаемой кон струкции выполнен в виде винтовых домкратов 4, штоки которых имеют поворотные насадки 5. Домкраты установлены на противоподожных концах рамы 1 на направляющих 6, уложенных на поверхности 20 рамы 1 вдоль нее.Устройство работает следующим образом.На раме 1 с помощью домкратов 4 эакрепдяют...

Номер патента: 831944

Опубликовано: 23.05.1981

Авторы: Василенко, Новиков, Степанов

МПК: E04H 5/02

Метки: здания, каркас, промышленного

...п-ветвевой колонны каркаса соединены между собой по высоте шпонками с заданным шагом и в местах примыкания ригелей, а ось опирания хребтовой балки смещена от геометрической оси и-ветвевой колонны в сторону, противоположную стороне опирания ри гелей, на расстояние, пропорциональное отношению суммарной нагрузки от ригелей к нагрузке от хребтовой балки, при этом распорки каркаса установлены в верхней части смежных колонн, а на них оперты блоки покрытия. На фиг. 1 схематично изображен каркас, поперечныи разрез; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - узел 1 на фиг. 1.Каркас промышленного здания включает одноветвевые колонны 1 и и-ветвевые колонны 2 из элементов одного сечения, соединенные между собой по высоте шпонками 3. На...

Номер патента: 836323

Опубликовано: 07.06.1981

Авторы: Гавриленко, Коротков, Кузенков, Теличко

МПК: E04H 5/08

Метки: животныхили, здание, птиц, содержания

...которого выполнены на всю высоту и длину здания с образованием изолированных одно от другого помещений 3. В вертикальных стенках вентиляционного ка. нала имеются выпускные окна 4, размещенные на.разных уровнях. Выпускные окна 4 оснащены регулирующими заслонками 5. В верхней части вентиляционного канала имеются секционные перекрытия, одни секции б которого выполнены поворотными, другие секции 7 стационарными, Над перекрытием имеется аэрационный фонарь 8 с решеткой 9. В здании установлены вытяжные и приточные вентиляторы 10 и 11.В холодное время года воздух, подвергнутый тепловлажностной обработке, подается в канал 1 от приточных вентиляторов 11. Поворотные секции б при этом закрыты,Воздух под влиянием избыточного давления равномерно...

Номер патента: 836324

Опубликовано: 07.06.1981

Авторы: Каневский, Кошелев

МПК: E04H 5/12

Метки: градирня

...час и и обечайки.1 елью изобретения является снижениеаэродинамического сопротивления градирни и уменьшение трудоелкости ее изготовле ния,Достигается это тем, что в градирне,включающей каркас с обшивкой, имеющейчв плане прямоугольную форму, конфузор,выполненный криволинейным, и обечайДку, конфузор выполнен с постоянным углом наклона образующей к обечайке ипересекается с каркасом по гиперболерасположенной в плоскости обшивки.На фпг. 1 изображена секция предлагаемой градирни, общий вид на фиг. 2то же, в плане.Градирня содержит угловые 1 и промежуточные 2 стойки . каркаса и об3 83шивку 3, на которые оперт конфузор 4,состоящий из сборных элементов 5 ипредставляющий собой усеченный конус,верхнее основание 6 которого переходитв обечайку...

Номер патента: 836325

Опубликовано: 07.06.1981

Автор: Геннингсон

МПК: E04H 6/22

Метки: автомобилей, гараж

...4 рядами паралпецьно оси центрального проезда, при этом ширина центрального проезда 1 равна или больше ширины платформ З,размещенных с одной стороны проезда.Платформа может перемещаться по направпяющим с помощью одного из известных тяговых устройств, например, с помощью тягового каната 5, наматываемого на барабан под платформой с помощью съемной рукоятки с трещеткой или вручную.До въезда автомобиля в гараж в центральный проезд выдвигается предназначенная дпя стоянки этого автомобиля платформ 3. Затем автомобиль вводится в центральный проезд и устанавливается на платформу своим ходом по трапам платформы и съемными вкладышами 6 фиксируется на ней при стоянке, После фиксации автомобиля на платформе ее перемещают по направляющим на...

Номер патента: 836326

Опубликовано: 07.06.1981

Авторы: Егупов, Хоружий

МПК: E04H 9/02

Метки: здания, сейсмостойкого, фундамент

...Фиг. 1 изображен фасад сейсмостойкого здания, на фиг. 2 - фрагментфундамента, на Фиг. Э - узел соединения П-образных элементов,Фундамент сейсмостойкого здания содержит верхнюю плиту 1 и нижнюю пли836326 ,фных горизонтальных смешениях нижнейчасти фундаментов будет находиться всегда в состоянии устойчивого равновесия,Предложенная конструкция фундаментов позволяет упростить его монтаж исократить расход материалов,20 3ту 2 размещеццые по периметру .зда ния, Верхняя плита 1 подвешена к нижней плите 2 на тажах 3, закрепленных в соединительных П-образных эпемецтах 4. Элементы 4 размещены взаимно . перпендикулярно и продеты один через другой, при этом стойки 5 элементов 4 закреплены в плитах 1 и 2, а полки 6 элементов 4 соединены тяжами...

Номер патента: 836327

Опубликовано: 07.06.1981

Автор: Гаусман

МПК: E04H 12/00

Метки: двухцепная, опоралинии, промежуточная, электропередачи

...между стойкой и проводом на промежуточной опоре.Целью изобретения является умень шение ширины коридора трассы и отво земли под опору.Указанная цель достигается тем, ч в промежуточной двухцепной опоре линии электропередачи, включающей з ленные в грунте стойки, к которым креплены траверсы в верхнем и уровнях, обращенные наружу и в опоры, последние из которых в из уровней объединены стяжктраверс, обращенная внутрьмешена в верхнем уровне, априкреплена к последней и противополо ной стойке,На чертеже изображена предлагаемая опора, разрез.Промежуточная двухцепая опора линии электропередачи включает закреплен ные в грунте стойки 1, к которым прикреплены траверсы 2 и 3 в верхнем и2970/22 Тираж 765 ВНИИПИ Государственного комите по делам...

Номер патента: 836328

Опубликовано: 07.06.1981

Авторы: Ваганов, Золотухин, Муринов, Остроумов

МПК: E04H 12/00

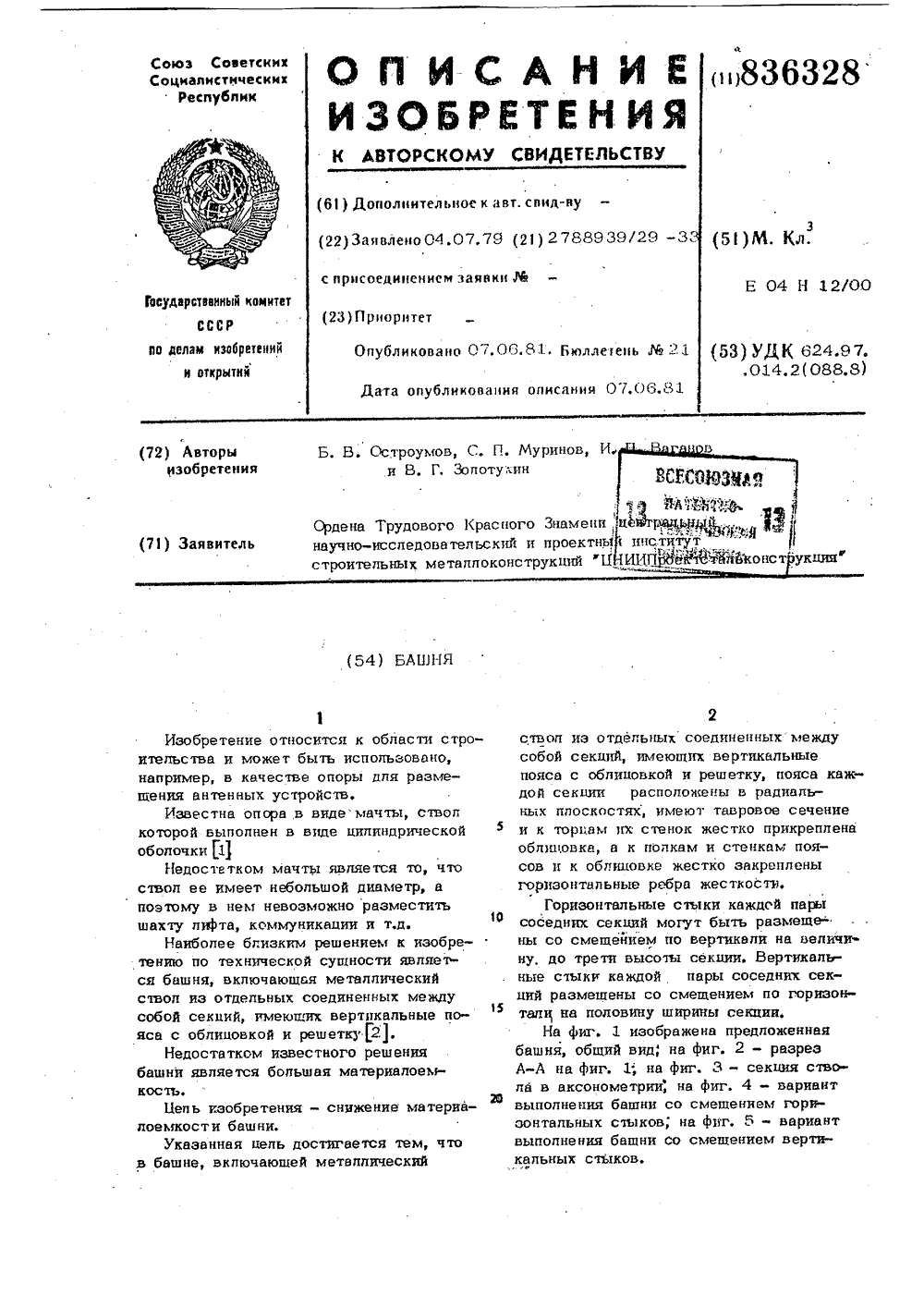

Метки: башня

...соединенных междусобой секций, имеюпптх вертикальные пояса с облицовкой и решетку 21,Недостатком известного решениябашни является большая материалоемКОСТЬ11 еп ь изобретения - снижение материалоемкости башни.Указанная цель достигаетс чтов башне, включающей метвлл8 МБашня включает металлический ствол, состоящий из отдепьных секций 1,. каждая из которых образовайа вертикальными поясами 2 в виде тавров, к торцам стенок 3 которых жестко прикреп 5. лена облицовка 4, а к полкам 5 и стенкам 3 этих тавров, а также к облицовке 4 жестко присоединены горизонтальные ребра жесткости 6. Стенки 3 поясов 2 расположены радиально. Ствол баш1 о ни может быть выполнен в виде ципинд рической оболочки или в виде многогран ной призмы.Стыки соседних...

Номер патента: 836329

Опубликовано: 07.06.1981

Авторы: »ш:, Изобретения, Нападке, Центральное

МПК: E04H 12/28

Метки: монтажа, цилиндрическихконструкций

...действие через отводные блоки 5 электролебедками 6. К верхней секции цилиндрической конструкции прикрепляют рас 30 ройств во избежание ее опрокидывания.Указанные .,недостатки ограничи -вают применение названного способа при сборке и перемещении высоких цилиндрических конструкций типа труб 21.Белью изобретения является ускорение монтажа и снижение металлоемкости подъемного оборудования.Указанная цель достигается тем, что в способе монтажа цилиндрической конст 10 рукции типа трубы, имеющей отдельные секции, включающем установку портальной рамы, поочередную надвижку отдельных секций цилиндрической конструкции под портальную раму, подъем с помощью порной рамы крепят отводные блоки 5. Сбетальной рамы секций в проектное положение методом...

Номер патента: 836330

Опубликовано: 07.06.1981

Авторы: Кононов, Пикулик, Румянцев

МПК: E04H 12/28

Метки: дымовая, труба

...ствол выполнен с закрытым верхним торцом, газопроницаемыми стенками и снабжен коронирующим электродом, установленным по оси газоотводяптего ствола и горизонтальными кольцевыми диафрагмами, установленными по высоте газоотводящего ствола.На чертеже изображена дымовая труба в разрезе. В трубе 1 установлен металлический ствол 2 с газопроницаемыми т 5стенками и закрытым верхним торцом.Вдоль оси металлического ствола подвешен коронирующий электрод 3, концентрично которому установлены диафрагмы 4. Стенки цилиндра и диафрагм эаземлены,Изобретение работает следующим образом, Запыленные дымовые газы входят в металлический ствол снизу и сквозь га3 ЙййМО4. 10 зопроницаемые стенки проходят в пространство между стволом и трубой, откудавыбрасываются...

Номер патента: 838034

Опубликовано: 15.06.1981

Автор: Сушенцев

МПК: E04H 3/10

Метки: трибуна

...И С А Н И Е1838034ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ25 1. Заявка Японии. Р 49-39772,кл, Е 04 В 1/342, опублик, 1972,2. Соболев И. Н, Основы архитектурного проектирования. М., изд-волитературы по строительству, архитеки, туре и строительным материалам 11962,с, 180, рис, 4 (прототип),3 8 1 йа фиг, 1, соединение железобетонных элементов.Трибуна состоит иэ треугольных опорных элементов 1, которые устанавливаются друг на друга угловыми точками, наклонных связей 2, соединяющих эти элементы между собой и закрепленных с фундаментом 3. Места 4 для зрителей устроены в плоскости наклонной стороны 5 каждого железобетонного элемента 1 и размещены по прогонам б, которые уложены по наклонной стороне, соединение вышележащего и нижележащего элементов...

Номер патента: 838073

Опубликовано: 15.06.1981

Автор: Щепетинщиков

МПК: E04H 3/16

Метки: бассейн, плавательный, спортивный

...эластичные емкости 2, подпружиненные оттяжки 3, жесткие дугообразные элементы 4 и многоканальный насос 5с трубопроводами 6.Поплавки 1 выполнены в виде распорных рамок и расположены по границе плавательных дорожек. Емкости 2изготовлены из полиэтиленовой пленкии также располокены по границе плавательных дорожек. Емкость по периметру проема прикреплена к поплавкам1 и ее верхняя часть находится вышеуровня поверхности воды, Подпружи, ненные оттяжки 3 удерживают емкости 202 н вертикальном положении и частично противодействуют выталкивающейсиле воды. Дуги 4 предотвращают смещение поплавка 1 от воздействия волн.Они Расположены на таком уровне от 5поверхности воды, чтобы не мешатьпловцам. Стрелкой показано направление дорожки.Процесс гашения...

Номер патента: 838074

Опубликовано: 15.06.1981

Авторы: Гамбаров, Гитлевич, Ильяшенко, Мазанько, Передерин, Суховской, Фейгин, Хрусталев

МПК: E04H 5/08

Метки: здание

...фиг, 1 схематически изображено Здание, поперечный разрез; на фиг, 2 - то же, продольный разрез," на фиг. 3 - узел 1 на фиг. 1; на фиг. 4 - узел 3 на фиг. 2.Здание состоит из тавровых панелей покрытия 1 и стен 2, жестко соединенных между собой с помсхцью сварки закладных деталей 3, установленных в. полках 4 и 5 и ребрах 6 и 7 соответственно, панелей стен 2 и покрытия 1 с образованием рам 8. Полки 4 и 5 выполнены из тонких плоских двухосно предварительно напряженных железобетонных пластин и могут быть выполнены с теплоизоля ционным слоем или из теплоизолирующих бетонов. В .стеновых панелях могут.быть предусмотрены оконные проемыеЗдание собирают следующим обраэом.838074 Формула изобретения Составитель Г. ИвановаРедактор Е. дорошенко...
