E04H — Здания и подобные сооружения специального назначения; плавательные и мелкие ванны или бассейны; мачты; ограды; палатки, тенты или навесы вообще

Номер патента: 943196

Опубликовано: 15.07.1982

Авторы: Сенькин, Трулль, Шеховцов

МПК: E04H 12/34

Метки: длинномерных, конструкций, подъема

...по диагоналиопорной плоскости конструкции, ослабляют до образования зазора междугайкой 10 и крепежной шайбой 11 навеличину, превышающую осадку фундамента на 2-3 мм.Оставшиеся крепежные гайки 10и шайбы 11 снимают, и зачищают верхнюю плоскость анкерной шайбы 9, на 1 окоторую устанавливают внутреннийцилиндр 1 подъемного устройства,после чего устанавливают внешнийцилиндр 2 и приваривают его к опорной плите 5. Затем ввинчивают подьемный винт 3 со сферической головкой до упора его в жесткий Фланецвнутреннего цилиндра 1. Трущиеся поверхности и резьба винта обильно смазываются. Так подготавливают к подьему все просевшие опорные узлы конструкции.Подъем конструкции осуществляютпостепенным подкручиванием подъемныхвинтов 3 на всех просевших...

Номер патента: 943197

Опубликовано: 15.07.1982

Авторы: Амстиславский, Раевский, Харитонов

МПК: E04H 12/34

Метки: газоотводящего, дымовой, механизмов, опорное, подъема, секций, ствола, трубы

...кондуктор15 с секцией 16 газоотводящего стволатрубы.Устройство монтируют на несущемстволе дымовой трубы следующим образом.На торце несущего ствола трубы 4 с помощью использовавшегося при сооружении ствола строительного подъемника50монт и руют кронште йны 9 с от воднымиблоками 8. Снаружи у основания стволаустанавливают лебедки 6.ВнуТрь ствола через проемы условно не изображены доставляют узлыопорного устройства, и на траверсе 10 5закрепляют Ферму 1 с шарнирно прикрепленными к ней створками 2, отводя ихв заднее положение. С помощью тонкихканатов, опускаемых с верхнего обрезаствола к лебедкам 6, вытягивают кана 4ты 7 и запасовывают их на блоки полиспастов, предварительно закрепленныена Ферме 1 и траверсе 10.После этого лебедками 6...

Номер патента: 945331

Опубликовано: 23.07.1982

Автор: Ашурков

МПК: E04H 5/00

Метки: воздухопровода, горячего, двора, дутья, кольцевая, крана, литейного, эстакада

...11 нафиг. 4 - сечение А-А на фиг. 1.5 Кольцевая эстакада для крана литейного двора и воздуховода 1 горячего дутья включает кольцевую подкрановую балку 2 с рельсовым путем 3,спертую на консоли 4 колонн 5 каркаса здания, внутренние колонны б,соединенные ригелем 7 с колоннами 5каркаса, и кольцевую балку-распорку8Колонны 5 раскреплены балкой-распоркой 8.5 Кольцевая подкрановая балка 2 ибалка-распорка 8 выполнены двутаврового сечения и объединены между собой по верхним поясам листовой связью 9, а по нижним поясам - стержне 0 вой решеткой 10, что обеспечиваетжесткость балок от крутильных воздействий, вызванных кольцевой формой балок.лист 9 служит одновременно и тормозной площадкой для подкрановой балки 2 5Рельсовый путь 3 расположен-в...

Номер патента: 945332

Опубликовано: 23.07.1982

Авторы: Гродзенский, Завьялов, Окулов, Петраков, Ружанский, Шофлер

МПК: E04H 5/02

Метки: большепролетное, здание, производственное

...инерционных усилий от кабель-крана. При этом возможность работы одного из поясов горизонтальной фермы на сжимающие усилия обеспечивается избыточными растягивающими усилиями в кабелях 10 от воздействия вертикальных нагрузов (вес груза и кабель"крана). 55Связи 12 выполнены гибкими с тем, чтобы они не препятствовали кинематическим перемещениям несущих кабелей 32410 в вертикальном направлении при перемещении по ним крана 9.Несущие кабели 10 закрепляются в ходовых тележках 3, которые имеют вертикальные 11, так и горизонтальные 15 колеса опирания, так цто горизонтальные распорные силы кабель-крана передаются на тормозные балки б, поднятые выше подкрановых балок 9 опертые на верхнюю ступень ч колонн 2, Тяговый и распорный тросы кабель крана...

Номер патента: 945333

Опубликовано: 23.07.1982

Автор: Учаев

МПК: E04H 7/06

Метки: монтажа, резервуаров

...изобретения ФВНИИПИ Заказ Тираж 724 П О/42 исно 3 9453 внешних стенок; на фиг. 3 - окончательное положение элементов резервуара после монтажа.Способ осуществляют следующим образом.Вначале монтируют пояс 1 внутренних стенок, являющийся вспомогательным. Высота пояса 1 составляет 5-104 от заданной высоты резервуара. При высоте резервуара 20-40 м высота 1 о этих стенок составляет 2-4 м. Затем над этим поясом с опиранием на него Монтируют крышу 2 резервуара, к которой после этого крепят пояс 3 внешних стенок на высоту, равную высоте 1 пояса 1 внутренних стенок. После этого в полость, образованную внутренними стенками, крышей 2 и днищем 4 нагнетают воздух от компрессора 5 по трубопроводу б. Для предотвращения утечки воздуха на...

Номер патента: 945334

Опубликовано: 23.07.1982

Автор: Хороший

МПК: E04H 7/22

Метки: сыпучих, хранилище

...объемный элемент; на фиг. 2 - хранилище с восьмигранными силосами, план; на фиг. 3 хранилище с шестигранными силосами,план", на фиг, 4 - вариант хранилищас восьмигранными силосами, план; нафиг. 5 - объемный элемент аксонометУэария; на фиг. 6 - вариант соединенияс выпусками арматуры; на фиг, 7 разрез А-А на фиг. 6; на фиг, 8 разрез Б-Б на фиг. 7; на фиг. 9 разрез В-В на фиг. 8., Хранилище для сыпучих материаловвключает соединенные между собойобъемные элементы 1 в виде замкнутыхпустотелых параллелепипедов, снабженных консольными стенками 2 с высотой,равной высоте элемента, жестко при"крепленными к наружным углам элемента, причем угол между каждой консольной стенкой и стороной параллелепи"педа равен 135 О,Размеры д и Ь приэменной...

Номер патента: 945336

Опубликовано: 23.07.1982

Авторы: Беляев, Голов, Лебедев, Левин

МПК: E04H 12/28

Метки: дымовая, труба

...расположена в одной вертикальной плоскости с соответствующимкронштейном и наклонена к нему подуглом, при котором оси пересекаются на оси трубы.На фиг. 1 показана дымовая труба в исходном и деформированном состо" яниях, вариант с наклонным расположением распорок под кронштейнами;на фиг. 2 - то же, вариант с горизонтальным расположением распорок над кронштейнами.Дымовая труба состоит из несущего ствола 1, шарнирно прикрепленного к нему кронштейнов 2 с тягами 3 и распорок 4. К кронштейнам 2 и.распор" кам 4 шарнирно прикреплены кольцевые балки 5, на которых усложены секции 6 футеровки. Распорки 4 могут быть расположены горизонтально, а кронштейны - наклонно.Конструкция работает следующим образом.При изгибе трубы, например, вправо тяги 3...

Номер патента: 945337

Опубликовано: 23.07.1982

Авторы: Новиков, Рожновский, Толмачев, Шитиков

МПК: E04H 12/30

Метки: башни, водонапорной, монтажа

...времямонтажа прикрепляют под его крышей,при этом подъем бака осуществляютодновременно с возведением опоры, апосле возведения опоры опускают днищебака на опору и сваривают его со стенками.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРУ 187987, кл. Е 04 Н 12/00, 1965.2. Комягин Л. Ф. Бесщатровые неотапливаемые водонапорные сооружения.Л., 19 бО, с, 17, рис, 13. 3 94533 тодом наращивания и подъем бака со стенками, днищем и крышей на проектеую отметку, после установки трубы бак собирают на фундаменте опоры, причем днище бака на время монтажа прикрепляют под его крышей, при этом подъем бака осуществляют одновременно с возведением опоры, а после воз" ведения опоры опускают днище бака на опору и...

Номер патента: 945338

Опубликовано: 23.07.1982

Автор: Амарантов

МПК: E04H 13/00

Метки: надгробных, сооружений, установки

...удобства эксплуатации, перекладина одного из П-образных элементов выполнена с пазом в верхней части, а другого " с пазом в нижней части, причем другой П-образный элемент установлен на дно могилы и перекладины обоих элементов соединены между собой крестообразно при помощи пазов, длина которых превышает ширину перекладин, при этом боковые стенки пазов имеют форму двухгранных углов, обращенных вершинами один к другому. 3 94533пазов, длина которых превышает ширину перекладин, при этом боковые Стенки пазов имеют Форму двухгранных уг"лов, обращенных один к другому.На фиг, 1 изображено устройствоперед установкой, общий вид, на фиг. 2 устройство с установленным на немпамятником, общий вид.Устройство для установки надгроб"ных сооружений включает...

Номер патента: 947365

Опубликовано: 30.07.1982

Авторы: Беляев, Ким, Никитин, Сысоев, Тентиев

МПК: E04H 5/00

Метки: теплица

...стойках, фундамент и систему цля отвода влаги, верхние ограждающие элементы имевт воронкообразную форму и связаны с системой для отвода влаги через каналы, выполненные в опорных стойках, при этом верхние ограждающие элементы связаны между собой посредством замковых соединений, кроме этого опорные стойки выполнены телескопическими,На фиг. 1 показана. теплица, вид сверху; на Фиг. 2 - верхние ограждающие элементы, вид сбоку. Теплица содержит прозрачные верхние ограждающие элементы 1, воронкообразной формы, опорные телескопические стойки 2, фундаментные стойки 3, систему 4 для отвода влаги, связанную с верхними ограждающими элементами через каналы в стойках 2, боковые ограждающие элементы 5 и сборники б конденсатов. Верхние ограждающие...

Номер патента: 947366

Опубликовано: 30.07.1982

Авторы: Егоров, Сырцев

МПК: E04H 7/02

Метки: возведения, металлической, напряженной, оболочки, предварительно

...монтируют относительно оболочки с зазором, а предварительное напряжение:947366 Формула изобретения Заказ 5563/ Тираж 724 Подписное НИИП илиал ППП "Патент", г. Ужгород,ул.Проектная, 4 в оболочке осуществляют за счет создания в ней предварительного растяжения и последующего жесткого прикрепления кольцевой арматуры, послечего предварительное растяжение соболочки снимают.На фиг. 1 схематически изображенанапрягаемая оболочка в плане; нафиг. 2 - момент создания предварительного растяжения в оболочке; нафиг. 3 - оболочка после фиксации горизонтальной арматуры.Способ осуществляется следующимобразом.На изготовленной и провереннойна герметичность основной оболочке 115монтируют с зазором Ь наружную горизонтальную кольцевую арматуру 2. Величина...

Номер патента: 947367

Опубликовано: 30.07.1982

Автор: Безруков

МПК: E04H 9/02

Метки: здание, сейсмостойкое

...5 снабжена стержнем 12, прикреп"ленным к торцу б и выполненным с заостренным утолщением 13 на конце,размещенным в демпфирующем мафтериале 10 нижней части 9 стойки 5, Вверхней части 11 стойки 5 вокругстержня 12 размещен упругий опорныйэлемент 14, выполненный в виде тарельчатых пружин 15 с заполнением пространства между ними упругопластическим материалом 16, например, из высокопрочного эластомера, неопрена иливулканизированной дробленной резиныстарых автопокрышек.Выполнение стержня 12 с заостренным утолщением 13, например, в видедвуХ конусов, соединенных основаниями, вершина одного из которых переходит в стержень, позволяет гаситьФзнакопеременные вертикальные воздействия и горизонтальные возедйствияв наклонных стойках здания, частьстоек...

Номер патента: 947368

Опубликовано: 30.07.1982

Авторы: Зенин, Мальцев

МПК: E04H 9/02

Метки: здания, каркас, металлический, одноэтажный, производственного, сейсмостойкого

...б, а30 в верхней части колони распорками 7, 947368представляющими собой энергопоглотители, выполненные в виде швеллеровпеременного сечения, высота которыхвозрастает симметрично относительнопродольнойоси распорок 7 от их середины к концам. 5При горизонтальном сейсмическомтолчке колонны 2 работают как консольные балки, защемленные в Фундаментах 1. При этом нижние участкиветвей 4, объединенных раскосами 5, 10исптывают только усилия расяжениясжатия, причем эти условия, по мереудаления от точки закрепления с фундаментом, уменьшаются. Верхние участки ветвей 4, объединенных распорками - энергопоглотителями 7, испытывают напряжения от растяжения-сжатия и дополнительно изгиба. Приветровых нагрузках и горизонтальныхсейсмических ниже расчетной...

Номер патента: 947369

Опубликовано: 30.07.1982

Автор: Васильев

МПК: E04H 12/00

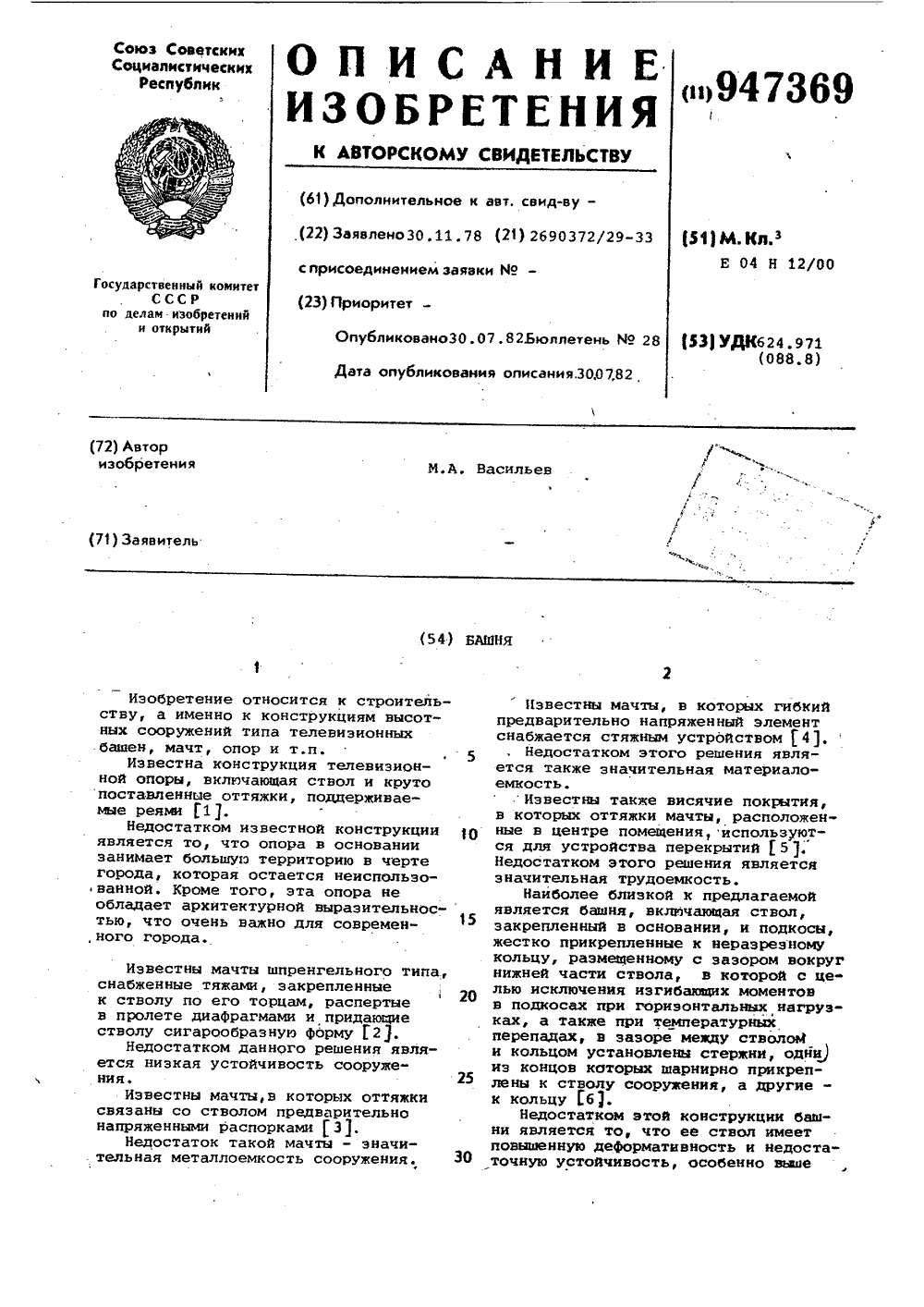

Метки: башня

...ниже уровня опорного кольца.На фиг. 1 изображена предлагаемая башня,вертикальный разрез;на Фиг. 2 - сечение А-А на фиг. 1;на Фиг. 3 - узел 1 на фиг. 1.Башня включает ствол 1, закрепленный на фундаменте 2, опорное кольцо3 в нижней части ствола и опорныйэлемент 4 в виде предварительно напряженных тяжей,которые закрепленына опорном кольце и заанкерены вфундаментах 5. Опорный элемент удерживает все сооружение в вертикальномположении.Ствол имеет в поперечнике трубчатое сечение и может быть выполнен изметалла, сборного или монолитногожелезобетона. Внутри ствола могутбыть размещены лифты, лестницы инеобходимое оборудование и коммуникации.Заканчивается ствол крытой обзорной площадкой 6 и металлическойантенной 7. Ствол...

Номер патента: 947370

Опубликовано: 30.07.1982

Автор: Байрамгулов

МПК: E04H 12/24

Метки: линий, опоры, траверса, электропередачи

...установленного в трубчатом элементе, при этом изоляторызакреплены к тягам.На фиг. 1 схематически изображенатраверса, общий вид; на фиг, 2 - сечение А-А на фиг.1; на фиг. 3 - видБ на фиг.2.Траверса включает упругий элементв виде пружины 1, установленной междуупорами 2 и 3 тяг 4 и 5. Тяга 4 выполнена в виде трубчатого элемента,а тяга 5 - в виде стержня,телескопически установленного в элементе 4На концах тяг 4 и 5 установлены натяжные гирлянды изоляторов 6 с проводами 7. Упругий элемент 1 с тягами4 и 5 в сборе закреплены между упорами траверсы 8, выполненной в видевилки и установленной на опоре 9.Траверса, работает следующим обра зои.При нормальном режиме работы линииэлектропередачи, упругий элемент 1скат силой, равной силе...

Номер патента: 948872

Опубликовано: 07.08.1982

Автор: Эльяш

МПК: E04H 12/34

Метки: монтажный, штуцер

...основания 4, к которому в нижней части прикреплена гибкая тяга 7, Монтируемая конструкция 6 соединена стропами 8 с грузоподъемным механизмом. Перед подьемом на конструкцию 6 накладывают штуцер в сборе и к корпусу аппарата приваривают направляющие 5. Затем соединяют штуцера стропами 8 с грузоподъемным механизмом.94887В процессе подъема ь -образное основание 4 заклинивается в направляющих 5, что обеспечивает безопасныйподъем аппарата,Для уменьшения усилия на направляющие 5 и, следовательно, сниженияих массы при использовании штуцеровдля подъема конструкций, требующихпри монтаже перевода их из горизонтального в вертикальное положение,втулка 2 в .процессе подъема свободнопроворачивается вокруг стержня 1, врезультате чего усилия на...

Номер патента: 948873

Опубликовано: 07.08.1982

Авторы: Балабаев, Зексер, Сивоклоков, Эленбоген

МПК: E04H 12/34

Метки: линий, опор, установки, электропередач

...сбегают с блоков обойм, закрепленных на траверсе опоры.Подсоединяют свободные концы канатов полиспастов к анкерам. Соединяют стрелу с помощью тягового троса 14 с навесной лебедкой тягового трактора, С помощью, например, крана и навесной лебедки тягового трактора переводят падающую стрелу в исходное для подъема положение, о ограничивающееся длиной полиспастов.Устройство работает следующим образом,Тяговым механизмом с помощью троса 14 поворачивают падающую стрелу 9, при этом усилие от падающей стрелы передается на опору 1 через полиспасты 10, Канаты полиспастов натягиваются, натягиваются также и канаты 15, прикрепленные к анкерам 3. опора поворачивается вокруг монтажного шарнира. В натянутом положении канаты 15 выполняют...

Номер патента: 948874

Опубликовано: 07.08.1982

Авторы: Данилов, Драчев, Пальчик, Тощев, Функнер, Харас, Черкашин, Щербаков

МПК: E04H 12/34

Метки: конструкций, монтажа, подъемник, тяжеловесных, шаговый

...возвратно-поступательно одна относительно другой пороликам 17 с помощью гидроцилиндров 1018. Поворот подвижных рам 15 и 1.6на поворотном круге на угол 90осуществляется гидроцилиндром 19.Шаговый подъемник работает следующим образом. 15Нацта 1 с опорной плитой 2, шагающим домкратом 5 и закрепленной нанижней каретке 7 грузоподъемной опорой устанавливается на выбранном месте подьема тяжеловесной конструкции.Поднимаемая конструкция помещаетсяна верхнюю подвижную раму 16, центрируется и закрепляется. Мачта 1наращивается вставками 3 до необхо.димой высоты, Верхняя часть мачтыраскрепляется растяжками 20 за колонны или металлоконструкции. Включается насосная станция, и шагающийдомкрат начинает подъем тяжеловесной конструкции в...

Номер патента: 948875

Опубликовано: 07.08.1982

Авторы: Подкопаев, Сидоренко

МПК: E04H 12/34

Метки: грузов, зданий, приема, проемы

...перемещения и фиксации поворотных частей,который состоит иэ планки 8, шарнирно связанной с поворотными час 5 тями 4, винта 9 для перемещения план. ки 8, гайки 1 О с храповым колесом 1 и собачки 12.Устройство работает следующим образом. оПри подъеме груза консольным краном, установленным на крышке здания или в оконном проеме вышележащего этажа, расположенного по одной вертикали с оконным проемом, в котором смонтировано устройство для приема грузов, грузовая площадка 3 находится внутри здания, Выступающие из оконного проема части 4 направляющих 2 занимают положение, параллельное наружной плоскости стены здания. Груз беспрепятственно поднимается на 20- 30 см выше верхней отметки грузовой площадки 3. Вращением гайки 10 перемещают винт 9...

Номер патента: 949137

Опубликовано: 07.08.1982

Авторы: Милюков, Петраков, Порошин

МПК: E04H 1/00

Метки: здание, многоэтажное

...7 с рельсом 8 и направляющей 9, верхние этажи 1 О с экраном 11. Экран 11 выполнен из ажурного металлического каркаса Г-образнойформы и сперт торцом стойки 12 нарельс 8 кольцевой балки 7 и ригелем 1 о13 - на опорый элемент 2 покрытия 3лифтовой шахты 1 и возможностью вращения вокруг здания в режиме слеженияза солнцем, На экране 11 шарнирно установлены коллекторные солнечные панели 14 с возможностью поворота относительно их горизонтальной оси. Панели. 14 кинематически связаны друг сдругом тягами,Иеталлический каркас экрана 11 име в,ет в нижней части ходовые зубчатыеколеса 15, опирающиеся с зацеплениемна кольцевой зубчатый рельс 8, а вверхней части - на роликовую опору(не показано),г 5Ходовые колеса 15 приводятся вовращение с помощью...

Номер патента: 949138

Опубликовано: 07.08.1982

Авторы: Бублик, Воронина, Круглов, Лисицын, Мартынов, Оспенников, Пальчик, Селиванов, Стольников, Ханджи, Шнюков

МПК: E04H 3/00

Метки: здание, крытое, сооружение

...стойки би светопрозрачное заполнение 7. Стойки б могут быть одинарными или выполнены спаренными соединенными горизонтальными импостами 8.Светопрозрачное заполнение 7 можетбыть также в зависимости от климатических условий и назначения объектаодинарным или многослойным, преимущественно двойным. В верхней частистойки б и заполнение витражей 7сопряжены с покрытием 1 посредствомгибкой вставки 9, выполненной с припуском, превышающим расстояние междуверхом витражей и опорной деталью 10покрытия 1. Гибкая вставка 9 изготов лена иэ упруго-податливого воздухонепроницаемого материала пониженной,теплопроводности, например армированной кордон резиновой ленты или пластины, и прикреплена к опорной детали 10, например накладной полке уголка,...

Номер патента: 949139

Опубликовано: 07.08.1982

Авторы: Логвинский, Морозова, Пальчик, Прут, Родиченко, Селиванов

МПК: E04H 3/00

Метки: сооружение, спортивное

...стенки б бортика 3, обращной к ездовому полотну 2. Щели 10 О сообщают короб 5 с ареной 1, располжены параллельно примыкающим участкамездового полотна 2 и предназначеныдля обдува полотна и снабжения спортсменов свежим воздухом.Ездовое полотно 2 выполнено из материала с оптимальными прочностными,упругими и фрикционными свойствами,преимущественно из деревянных брусьев, уложенных по несущим элементам 11. Возможно применение для покрытия ездового полотна слоистых идругих композиционных материалов наполимерном связующем.Защитный бортик 3 также можетбыть выполнен из деревянных брусьевили другого аналогичного материала,укрепленных на рамках 12, образующихнесущий каркас. Рамки 12 выполненыиз стали или алюминия в сочетанияхс деревянными...

Номер патента: 949140

Опубликовано: 07.08.1982

Авторы: Булкин, Корячко, Литвинчук, Пухальский, Хромов

МПК: E04H 3/12

Метки: передвижная, трибуна

...в партерах, К тому же стационарная установка аэростатических опорпрепятствует штабелированию трибун.Цель изобретения " обеспечениекомпактности при складировании трибун,Достигается цель тем, что передвижная трибуна, включающая несущуюконструкцию с рядами сидений и смонтированными на ней аэростатическимиопорами, соединенными системой шпангов с источником сжатого воздухаснабжена продольными и поперечнымиопорными элементами, последние изкоторых имеют форму, соответствующуюформе сидений, а эростатические опорывыполнены съемными.На фиг. 1 изображена трибуна,общий вид; на фиг, 2 - вид А на фиг.1;на фиг, 3 - вид Б на фиг.1; нафиг. 4 - штабель трибун; на фиг.5разрез В-В на фиг,2 (опорный элемент, разрез).Передвижная трибуна состоит изнесущей...

Номер патента: 949141

Опубликовано: 07.08.1982

Авторы: Бородин, Воронина, Логвинский, Оспенников, Прут, Родиченко, Савицкий, Селиванов, Ханджи, Ширшов

МПК: E04H 3/12

Метки: сооружение, спортивно-зрелищное

...например, в виде трех или двухслойных панелей в том числе одногоиз известных типов. В вертикальныхэлементах 3 трибуны 2 выполнены воздухоподающие отверстия 8 круглой или 10щелевидной формы, сообщающие полостьканала 5 с воздухом непосредственнов зоне расположения зрителей. Арена 1 и трибуны 2 защищены от внешних воздействий покрытием 9, экрани.рующими элементами б, стеновыми ограждениями 10 и другими элементаминаружных ограждений, Каналы 5 на входе сообщены с нагнетательными вентиляторами известного типа.Выполняют спортивное зрелищноесооружение из материалов, применяемых в строительстве, бетона, стали,алюминиевых сплавов, стекла и пластических материалов. Конструкцию трибуны 2 выполняют преимущественно из железобетона, экраны б - иэ...

Номер патента: 949142

Опубликовано: 07.08.1982

Авторы: Беленький, Белицкий, Берклайд, Гремушкин, Лисицын, Маранц, Митта, Селиванов, Сухоруков, Ханджи

МПК: E04H 3/14

Метки: балка, подстропильная

...преимущественно насварке рельс 12, а с нижней стороныпродольный элемент жесткости 13, например, в виде цвутавра, стенка которого имеет единую плоскость симметриисо стенкой рельса 12,Выполняют пре цлагаемую поцстропильную конструкцию из материалов, применяемых в строительстве; а именно металлических, обычно используемых прокатныхлистовых и профильных элементов.Возможно применение других профилейили марок стали иди других подходящихматериалов. Ддя рельса 12 используютстальные, например железнодорожные,рельсы нормального или усиленного типа.Подкрепляющий элемент жесткости 13обычно выполняют из цвутавра.Изготавливают попстронильную конструкцию поэлементно и из укрепленных блоков, соединяя стенки, полки, ребра и црунпгие элементы и...

Номер патента: 949143

Опубликовано: 07.08.1982

Авторы: Анзигитов, Беленький, Виноградский, Ечеистов, Лисицын, Маранц, Селиванов, Троянский, Ханджи

МПК: E04H 3/14

Метки: кассета, опорная, прожекторов

...2 - разрез А-Аг. 3 - разрез Б-Бзонтальных ферм 2, на которых расположены площадки 3 для обслуживанияпрожекторов 4, и дополнительных наклонных ферм 5, расположенных междугоризонтальными фермами 2.Прожекторы 4 установлены с возможностью регулирования угла наклона и укреплены на площадках 3 нашарнирах с винтовыми фиксаторамии болтами.Кассета наклонена к освещаемой 10арене за счет того, что соединительные элементы б, при помощи которыхкассета закреплена на высотнойконструкции 7, выполнены в видегоризонтальных консолей, имеющих 15разную длину, последовательно уменьшающуюся от верхнего яруса к нижнему,Площадки. 3 для обслуживания прожекторов выполнены, например, изпросеченного металлического листа,Для увеличения числа рабочих ярусови...

Номер патента: 949144

Опубликовано: 07.08.1982

Авторы: Гиковой, Линевич, Поповский, Фомин

МПК: E04H 7/02

Метки: обечаек, цилиндрических

...кронштейнамина которых смонтирован стяжной механизм 5. Внутри кондуктора с возможностью перемещения вдоль его оси . расположено распорное устройство, выполненное в виде тяги 6, симметрично относительно тяги расположены рычаги 7 и 8, закрепленные на ней через шарниры 9 и 1 О. Между рычагами 7 и 8 расположен упор, состоящий из поворотной пяты 11, смонтированной на рычаге 8, и вьдвижного сухаря 12, расположенного на рычаге 7, ось перемещения которого совмещена с осью поворотной пяты 11. Свободные концы рычагов 7 и 8 выполнены в виде сфер 13.Устройство работает следующим образом.На кондуктор одевают или наворачивают обечайку. При этом кондуктор, а вместе с ним и оболочка имеют неправильную форму, например эллипса, Затем внутрь кондуктора...

Номер патента: 949145

Опубликовано: 07.08.1982

Авторы: Война, Евдокимов, Елисеева

МПК: E04H 7/26

Метки: высокого, давления, железобетонный, напряженный, предварительно, резервуар

...с вер тикальными пазами в местах расположения горизонтальных каналов, размещенными с шагом по его периметру а каждая кольцевая подушка выполнена составной иэ замкнутых оболочек, 1 Б размещенных с зазором друг относительно друга, причем концевые участки каждой оболочки заведены в вертикальные пазы.На Фиг. 1 изображен корпус, вер о тикальный разрез; на фиг, 2 - то же, горизонтальный разрез; на фиг. 3 узел 1 на фиг.2.В горизонтальных каналах 1 железобетонного корпуса высокого давления д 2 размещены подушки 3 и кольцевая напрягаемая арматура 4. Подушки заполнены рабочей средой 5. В кольцевом направлении подушки 3 расчленены на секции, концевые участки 6 которых уложены в вертикальные пазы 7, высота которых равна высоте горизонтальных...

Номер патента: 949146

Опубликовано: 07.08.1982

Автор: Меламед

МПК: E04H 9/02

Метки: здание, многоэтажное, сейсмостойкое

...7 со стальным трубчатым выпуском 8, взаимодействующим с гасящими элементами 9 и стальным трубчатым элементом 10, размещенными в углублении 11 фундамента 1. Каждый гасящий элемент 9 выполнен в виде замкнутой стальной волнистой полосы,На фиг, 4 и 5 показан вариант выполнения гасящего устройства 6 без стального трубчатого элемента 10, Каждый гасящий элемент 9 может быть выполнен разъемным в вертикальной плоскости (не показано), что позволяет упростить его замену после землетрясения. Каждая волна гасящего элемента 9 может быть усилена дополнительной изогнутой полосой 12, взаимодействующей с поверхностями трубчатого выпуска 8 и трубчатого элемента 10, или стенкой углубления 11 фундамента 1.Жесткость волнистой полосы, размещенной вокруг...

Номер патента: 949147

Опубликовано: 07.08.1982

Авторы: Зенин, Мальцев

МПК: E04H 9/02

Метки: здания, каркас, металлический, одноэтажного, производственного

...6 выполнены45 также двутаврового сечения и прикреплены полками к стенкам диафрагм 8. Энергопоглотители 7 могут быть также выполнены в виде одной диафрагмы 8 двутаврового сечения, прикрепленной полками 9 к полкам 1 О внутренней ветви 4 колонн 2, а фасонки 11 в этом случае выполнены таврового сечения и соединены друг с другом через стенку диафрагмы 7.Каркас работает следующим образом,При горизонтальном сейсмическом толчке расчетной величины и ветровых нагрузках все элементы работают вЗависимость между погонными жесткостями на указанных участках колонн 2 и их перемещениями между точками закрепления раскосов 5, а также погонными жесткостями энергопоглотителей 7 и их перемещениями можно определить по формуле 1 Ь-1,2 (1 с13 ЬьЬ.1 спогонная...
