Номер патента: 1090832

Опубликовано: 07.05.1984

Авторы: Башмаков, Вдовенко, Ганжа

МПК: E04G 21/26, E04H 12/34

Метки: аппаратов, длинномерных, монтажа

...в устройстве для монтажа длинномерных аппаратов, содержащем балки, прикрепленные к аппарату, и подвески, связанные с грузоподъемным механизмом и балками, каждая из балок выполнен в виде шарнирно соединенных между собой элементов, один из которых прикреплен непосредственно к аппарату, а другой выполнен с продольным пазом и снабжен подсоединенным к аппарату 1 сронштейном с осью, установленной в пазу с возможностью перемещения вдоль него и поворота.На Фиг.1 показано устройство, установленное на аппарате; на Фиг.2 -50 узел 1 на Фиг.1; на Фиг.3 - сечение Л-А на фиг.2.Устройство содержит балки 1, каждая из которых состоит из двух элементов нижний 2 из них непосредственно закреплен на аппарате 3. При этом для осуществления возможности...

Номер патента: 1090834

Опубликовано: 07.05.1984

Авторы: Егорова, Иванов, Макаров

МПК: E04H 7/22

Метки: воронка, сыпучих, хранилища

...того, в воронке хранилища50 дпя сыпучих материалов верхний торец каждой панели нижнего ряда выполнен с утолщением.На сриг.1 представлена воронка хранилища для сыпучих материалов; на Фиг.2 - разрез А-А на фиг.1; ня55 Фиг.3 - разрез Л-Л на фиг.1 с уто,пщением по верхнему торцу панели нижнего Воронка хранилища для сыпучих материалов включает опорные элементы 1, наклонные панели 2 и 3. Воронка снабжена подвесками 4, выполненными из круглой стали, длина которых регулируется с помощью устройства 5, Один конец подвесок прикреплен к опорному элементу со смещением 6 от края воронки для упрощения и удобства монтажа. При этом ось каждой подвески центрируется на ось опорного элемента, чтобы исключить кручение последнего от больших усилий с...

Номер патента: 1090835

Опубликовано: 07.05.1984

Авторы: Измайлов, Чуприна

МПК: E04H 9/02

Метки: здание, многоэтажное, сейсмостойкое

...и предназначено для возведениясейсмостойких зданий, на стены которых расходуется природный камень.Известно многоэтажное здание, 5включающее сборный железобетонный илистальной каркас, образованный колон"нами и ригелями, плиты перекрытия,опертые на ригели, и стеновое заполнение из мелких камней 11 . 10К недостаткам этого здания следует отнести разделение несущих иограждающих фун;.ций между каркасоми кладкой. Кроме того, оно имеет повышенный расход стали на элементы 15каркаса и высокие трудозатраты на возведение.Наиболее близким к изобретениютехническим решением является многоэтажное сейсмостойкое здание, включающее монолитные железобетонныеколонны, горизонтальные линейные элементы, жестко соединенные с колоннамипосредством арматурных...

Номер патента: 1090836

Опубликовано: 07.05.1984

Авторы: Айзенберг, Котловой, Неймарк, Поляков

МПК: E04H 9/02

Метки: здание, многоэтажное, сейсмостойкое

...шов 6, приэтом количество слоев определяетсярасчетом в зависимости от этажностиздания с учетом обеспечения коэффициента трения в шве 0,15-0,30. Приповышенной этажности здания Фрикционные швы 6 дополнительно выполненыпо высоте здания, образуя жесткиедеформационные отсеки 7 из 2-4 этажей. Выключающиеся связи 5 располо 30жены в фрикционных швах 6 и выполнены в виде вкладышей 8, установленныхс люфтами 9 переменных размеров впазах 10 опорной части смежных по высоте стен 1 нижнего этажа и диафрагм3 верхних этажей и плит перекрытий11, Выключающиеся связи 5 могут бытьразмещены в фрикционных швах 6, расположенных между верхними этажами.Ограничители 4 перемещений расположены в Фрикционных швах 6 и выполнены40в виде вертикальных стержневых...

Номер патента: 1090837

Опубликовано: 07.05.1984

Авторы: Егорова, Иванов, Макаров, Ножкин

МПК: E04H 9/02

Метки: сейсмостойкое, сооружение

...по периметру ствола 2.С целью равномерного перераспределения нагрузок на фундамент при деформациях основания плита 7 опорной конструкции 3 выполнена с вертикальными прорезями 12 радиального направления.3 1090Приопорная часть 5 ствола 2 должна иметь горизонтальное сечение по контакту минимальных по условию прочности размеров. При этом в случае отключения связей 4 и 11 плита 7 работает по консольной схеме, а сооружение - по схеме вертикального консольного стержня. Такая рюмкообразная форма сооружения без связей обладает наибольшей гибкостью и пониженной час О тотой собственных колебаний в отличие от известных жестких схем и форм сооружений. А с учетом работы связей 4 и 11 предложенная схема обладает обычной жесткостью и высокой...

Номер патента: 1092139

Опубликовано: 15.05.1984

Авторы: Рабинович, Эльяш

МПК: E04H 12/34

Метки: аппарата, вертикального, монтажа, хрупкого

...ограничители смещения упомянутых камер относительно аппарата, причем внутренний диаметр камер равен диаметру окружности, описанной по наружной поверхности стержней. полняют нижнюю камеру устройства водой, вытесняя воздух, и после вывода аппарата в вертикальное положение воду из устройства удаляют, демонтируют устройство и устанавливают аппарат в проектное положение.Устройство для осуществления указанного способа снабжено гидропневматическими тороидальными камерами, установленными на нижней и верхней частях аппарата, системами заполнения водой и воздухом указанных камер и расположенными равномерно по окружности опоры стержнями, на которых смонтированы ограничители смещения указанных камер относительно аппарата, причем...

Номер патента: 1094841

Опубликовано: 30.05.1984

Авторы: Дронов, Преображенская, Усик, Чертков

МПК: B66C 1/68, E04H 12/34

Метки: вертикальной, колонны, монтажа

...колонны, преимущественно колонны отражателя графитовой кладки реакторов, содержащем опорную стойку с горизонтальной плитой, на которой расположена подвеска, навешиваемая на крюк грузоподъемного механизма, и контргруз, выполненный с возможностью перемещения, горизонтальная плита выполнена с выемками с двух сторон для заводки в одну из них колонны, а в другую - контргруза, который снабжен строповочным ухом и шарнирно соединен с подвеской.Кроме того, устройство снабжено вилкой для поддержки колонны, которая расположена в основании опорной стойки.При этом контргруз выполнен в виде полой ем кости с возможностью изменения своей массы. На фиг. 1 представлено устройство, общий вид; на фиг. 2 - разрез А-А на фиг. 1;на фиг. 3 - вид Б...

Номер патента: 1094938

Опубликовано: 30.05.1984

Авторы: Дикун, Зельцер, Поляков, Шакурин, Шейнблит

МПК: E04H 7/14

Метки: защиты, зоны, производства, работ, сварочных

...оборудования, а также большая энергоемкость, так как требуется большой расход тепла для обогрева всего объема укрытия. Все этоприводит к невозможности созданияоптимальных условий для работы, на.пример, сварщиков,Целью изобретения является снижение материалоемкости, энергоемкости и улучшение условий работы.Цель достигается тем, что в устройстве для защиты зоны производства сварочных работ, преимущественнопри монтаже крупногабаритных резервуаров, состоящем иэ воздухоопор,ной оболочки, прикрепленной к фун- Одаменту, направляющих с монтажнойплощадкой и отопительно-вентиляционной установки, воэдухоопорнаяоболочка выполнена в виде диаметрально установленной разомкнутой 45пневматической арки с присоединенными к ней по краям эластичными...

Номер патента: 1094939

Опубликовано: 30.05.1984

Авторы: Амбрашкин, Дмитриев, Ефремов, Федоров

МПК: E04H 17/14

Метки: ограждение, работ, строительно-монтажных

...краном и подвешен отвес 8.Каждый крепежный.узел представляет собой пластину 9, поперечное сечение которой равно ширине и высотешве кирпичной кладки, закладываемуюв вертикальный шов кирпичной кладки 10 с плиты перекрытия 11 (обычнопоперечное сечение этой пластинысоставляет 12 и 89 мм). Один конецпластины выполнен в виде крюка 12,а на другом конце закреплена с возможностью перемещения винтовая пара,состоящая их полэуна 13 с гайкой 14и винта 15. Пластина 9 имеет сквозные отверстия 16, служащие для закрепления ползуна 13 посредствомфиксатора 17 в зависимости от толщины возводимой стены (толщина стенысоставляет 380, 510 и 640 мм),Работа по монтажу ограждения длястроительно-монтажных работ производится следующим образом.На уровне...

Номер патента: 1096199

Опубликовано: 07.06.1984

Автор: Демин

МПК: E04H 12/34

Метки: возведения, дымовой, монтажа, подъемных, трубы, устройств

...их по направляющему железобетонному каналу в теле трубы, разрез; на фиг.7 - разрез В-В на фиг.6, направляющий канал и размещенные в нем штанги-толкатели и центрирующие вставки для стыковки в процессе работы, вид в плане.Способ монтажа подъемного устройства включает выполнение направляющих каналов 1 и расположение их в теле железобетонных стенок 2 ствола трубы. Направляющие металлические патрубки 3 (Фиг.2) при помощи фланцев 4 соединяют с приеморазгрузочной кассетой 5, после чего закрепляют болтами или сваркой, при этом кассета снабжена дверкой 6, имеющей привод 7. В кассету 5 загружают штанги-толкатели 8, которые изготовлены из газоводопроводных металлических труб с усиленным сечением стенок.В верхней части приеморазгрузочной кассеты 5...

Номер патента: 1096369

Опубликовано: 07.06.1984

Авторы: Джуринский, Люторович, Метс, Скоромников, Чумаченко

МПК: E04H 5/12

Метки: вантовых, градирен, диагональных, меридиональных, оболочек, обшивки, сетчатых, соединения, узел, элементов

...фИКСатОР ДИСг 031 СЛЬГЫХ .33 С Мттов и фик сатор обшивки в вил( ов а.тНОГО ОтВЕРСтИЯ И УСтаНОВгЕННОГ.О Внем пальца 1; гНедостатком данного устройств яязначительная тр)Гноекстьт ажа градирни, которая св яз ан аПОЛЬЗОВаНИЕМ В КаЧЕСтВЕ фИКСаТСтатросов фасонки, Установка этой фаСОНКИ ТРЕОУЕТ 1 ОЕДВаР;ЕЛЬН(гта т.;Е.:ки троса в построечныхслоьнях изакрепления в размеченых узлахСЕЧЕНИЯ трОСОВ фаСООК тг,С)стя)С(С т) бшивки осуществляется на сОнт)рс)в).:вной сетчатой осолочке и - ребует применения дополнительных под(рт и:яю,:;ихэлементов - кольцевых балок.Цель изобретения - сниж(эче ру)(аемкости монтажа,Поставленная цель дтостига с( те:тчто в узле соединения мет)идно.:ат.ьчыхдиагональных элементов и обшивки етчатых оболочек вантовых...

Номер патента: 1096370

Опубликовано: 07.06.1984

Автор: Якименко

МПК: E04H 12/00

Метки: линии, опору, посадки, предотвращения, птиц, электропередачи

...с опорой, нанесен слойводостойкого клеящего вещества воздуш 15ной сушки П, аНедостатками этого устройства являются частичное использование свойствпостоянного магнита, а также применение магнита с отверстием по центру.20Цель изобретения - повышение эфФективности защиты.Поставленная цель достигается тем,что устройство для предотвращенияпосадки птиц на опору линии электропередачи снабжено стальной обоймой,в которую помещен магнит, и изоляционной прокладкой, установленной междумагнитом и обоймой, при этом магнитприкреплен к подставке через обойму,контактирующие с опорой торцы магнитаизоляционной прокладки и обоймы расположены в одной плоскости, а на торце обоймы выполнена отбортовка,На чертеже схематически изображено...

Номер патента: 1096371

Опубликовано: 07.06.1984

Автор: Полотовский

МПК: E04H 12/08

Метки: башня, решетчатая

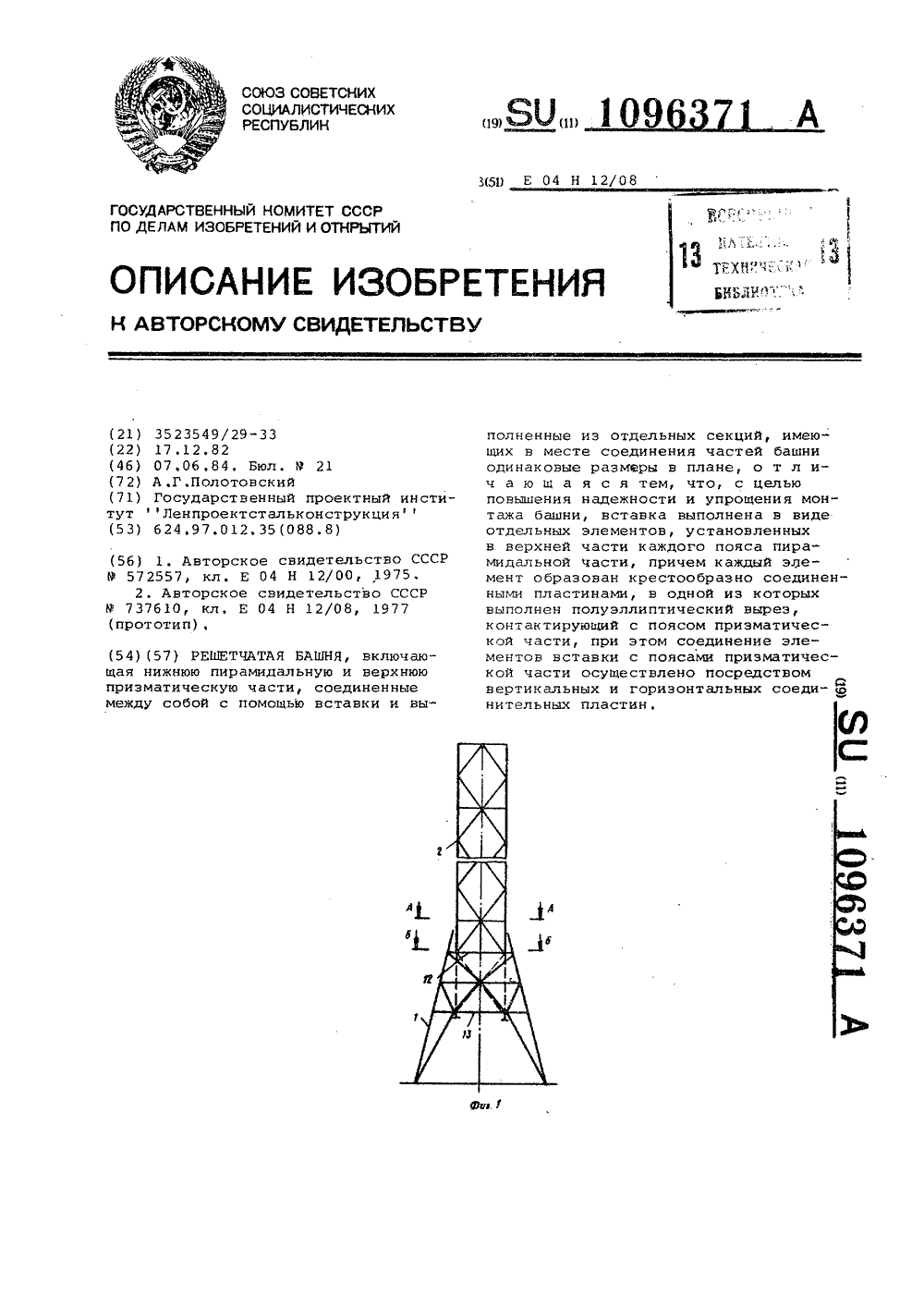

...элементов,установленных н верхней части каждого,пояса пирамидальной части, причем каждый элемент образован крестообразно соединенными пластинами, водной из которых выполнен полуэллиптический вырез, контактирующий с пояОсом призматической части, при этомсоединение элементов вставки с поя -сами призматической части осущестнлено посредством вертикальных и горизонтальных соединительных пластин.На фиг. 1 изображена башня, Общий вид; на фиг, 2 - сечение А-А наФиг, 1; на фиг, 3 - сечение Б-Б наФиг, 1; на фиг. 4 - сечение Б-В наФиг, 3; на фиг, 5 - узел замыканияпоясов верхней и нижней частей башнир а фиг, б - сечение Г-Г на фиг,.Бу на фиг, 7 - сечение Д-Д на фиг,5;на фиг, 8 - узел 1 на фиг, 5;. нафиг, 9 вставка, общий вид. Башня включает...

Номер патента: 1098907

Опубликовано: 23.06.1984

Авторы: Недосекин, Эльяш

МПК: E04H 12/34

Метки: монтажный, штуцер

...штуцера 10заключается в том, что он не предотвращает деформации оборудования.Цель изобретения - предотвращениедеформации оборудования.Поставленная цель достигается тем, 15что монтажный штуцер, содержащийприкрепленный к оборудованию корпус,на котором установлены тело вращенияи фланец, снабжен свободно установленной на корпусе разъемной обоймой, выполненной с двумя расположеннымиперпендикулярно оси корпуса щеками,а тело вращения выполнено со сквознымцентральным отверстием для проходакорпуса, при этом щеки выполнены 25со сферическими выемками радиусомравный радиусу тела вращения, а междущеками закреплена ось для соединенияс монтажным стропом.На фиг 1 показана схема строповки оборудования; на фиг. 2 - монтажный штуцер, общий вид; на...

Номер патента: 1099037

Опубликовано: 23.06.1984

Авторы: Дмитриев, Кузнецов, Курносов, Сидоров, Цейтлин, Шаблинский

МПК: E04H 12/00

Метки: линии, опора, электропередачи

...8. Выступающие концы стоек1 соединены между собой тягой 12 иснабжены тросовыми консолями 13 дляподвескитросов 14. Две пары оттяжек15 прикреплены к стойками 1 в узлахсочленения их с траверсой 4.В нормальном режиме работы на опору передаются горизонтальные нагруз-,ки от давления ветра на провода,тросы, конструкцию опоры и вертикаль,ные нагрузки от веса проводов, тросов, которые передаются в узлах крепления гирлянд изоляторов.При направлении ветра слева направо, перпендикулярно оси ВЛ, работают две наветренные оттяжки 15,прикрепленные к левой наветреннойстойке 1, а две другие оттяжки 15выключаются из работы. Максимальнозагружена левая стойка 1 опоры, которая испытывает усилие сжатия оттяжений, передаваемых двумя левыми...

Номер патента: 1099038

Опубликовано: 23.06.1984

Автор: Морозов

МПК: E04H 12/00

Метки: мачты, натяжения, оттяжек, усилия

...увсех анкеров яруса силы, действующиена ствол от яруса оттяжек, будут находиться в горизонтальной плоскостив равновесии, обеспечивая вертикальность ствола, независимо от горизонтальности местности, разной длиныоттяжек и разного их заложения,Целью изобретения является упрощение и ускорение контроля усилиянатяжения при монтаже и эксплуата.ции мачты.Эта цель достигается тем, что вустройстве для контроля усилия натяжения оттяжек мачты, содержащемстяжное приспособление со втулкойдля закрепления оттяжки, рычажнуюсистему и динамометр, рычажная система выполнена из горизонтального звена и связанного валом с ним и состяжным приспособлением звена, имеющего Форму треугольника, одна из вершин которого оснащена балансиром, адругая вершина и...

Номер патента: 1100398

Опубликовано: 30.06.1984

Авторы: Алемасов, Васин

МПК: E04H 5/08

Метки: раздвижной, секционный, склад

...крытые площадки, и секции из соединенных между собой покрытием боковыхстен, установленные с возможностью передвижения по продольным направляюшим, 35поперечные стены установлены на основании неподвижно, причем склад снабжен бортами, установленными параллельно направляющим на основании с возможностью ихповорота внутрь склада.На фиг. 1 изображен склад вид в плане; на фиг. 2 - разрез А - А на фиг. 1;на фиг, 3 - поперечная стена; на фиг. 4 -разрез Б - Б на фиг, 3; на фиг. 5 - подвижная секция; на фиг. 6 - разрез В - В нафиг. 5. 45Раздвижной склад включает основание1, секции 2 из соединенных между собойпокрытием боковых стен, установленные с возможностью передвижения по продольным направляюшим 3 основания 1, и поперечные стены 4,...

Номер патента: 1100400

Опубликовано: 30.06.1984

Автор: Недвига

МПК: E04H 5/12

Метки: водоуловитель, градирни

...Прокладки устанавливаются с двух сторон ширины листа и создают дополнительное сопротивление, ухудшая аэродинамические характеристики градирни,Цель изобретения - обеспечение жесткости водоуловителя и упрощение его монтажа,Поставленная цель достигается тем, чтов водоуловителе градирни, включающемлистовые Ч-образные элементы, соединенныемежду собой стержнями, последние установлены перпендикулярно наклонным поверхностям листовых элементов и пропущены покрайней мере через три листовых элемента,причем верхний торец каждого из стержнейвыполнен с упором.На фиг. 1 изображено примыкание водоуловителя к обшивке градирни, и фрагментводоуловителя; на фиг. 2 - фрагмент водоуловителя, вид сверху; на фиг, 3 - то же,вид сбокуВодоуловитель...

Номер патента: 1100401

Опубликовано: 30.06.1984

Авторы: Житник, Попов

МПК: E04H 12/00

Метки: линии, опора, электропередачи

...то, что данная опора воздушной линии электропередачи некомпактна и сложна конструктивно,Наиболее близкой к изобретению является опора линии электропередачи, включающая стойку, парные консольные траверсы, прикрепленные к стойке ярусами перпендикулярно продольной оси 3.25Однако данная опора характеризуется невозможностью осуществления изолированного вертикального спуска проводов к оборудованию трансформаторной подстанции, так как при спуске не выдерживается габарит между проводами линии.Цель изобретения - улучшени.е условий эксплуатации за счет обеспечения изолированного вертикального спуска проводов.Поставленная цель достигается тем, что в опоре линии электропередачи, включающей стойку, парные консольные траверсы, прикрепленные к стойке...

Номер патента: 1100402

Опубликовано: 30.06.1984

Автор: Солодовник

МПК: E04H 12/34

Метки: вокруг, мачтовых, монтажа, поворотом, сооружений, шарнира

...якорем. Наличие тормозной лебедки, регулирующей тормозное усилие, усложняет устройство, а выполнять якори в болотистых и скальных грунта х за труди ител ьно и нецелесообразно.Наиболее близким к изобретению по технической сущности и достигаемому результату является устройство для монтажа мачтовых сооружений поворотом вокруг шарнира, включающее расположенные с одной стороны монтируемого сооружения подъемную систему с грузовыми полиспастами и шевром с тягами и с другой - тормозную систему с тягами и жесткую распорку, прикрепленную одним концом к шарниру фундамента 12.Недостатком известного устройства является необходимость доставки к месту монтажа ряда грузов и их блокировка по соответствующей программе с присоединением к соединительному...

Номер патента: 1100403

Опубликовано: 30.06.1984

Авторы: Злобин, Лебедев, Новиков, Шумицкий

МПК: E04H 12/34

Метки: возведения, высотного, монумента

...(монтажа); на фиг, 4 - рядовой укрупненный блок; на фиг. 5 - соединение нижнего укрупненного блока с выше расположенным; на фиг, 6 - узел 1 на фиг. 5.Несущий каркас 1 монумента представляет собой жесткий стержень, защемленный в основании 2. Тонкостенная скульптурная оболочка 3, выполненная, например, из листов 4 нержавеющей стали, подкреплена подкрепляющими формообразующими40 45 50 55 Несущий каркас 1 и оболочка 3 с подкрепляющимии элементами 5 изготавливаются в заводских условиях посекционно. Высота Ь, секции 12 несущего каркаса 1 больше высоты Ь секции 13 оболочки 3 на величину, равную высоте облицовочного листа (фиг. 4). Секция оболочки подвешивается на соответствующую секцию несущего каркаса ца двух диафрагмах 6 таким образом, что...

Номер патента: 1101535

Опубликовано: 07.07.1984

Авторы: Атоян, Бабенко, Бауман, Гусейнов, Домбровский, Капикранян, Лютов, Пирожный, Пустобаев, Сериков, Ткачук

МПК: E04H 6/12

Метки: автоматизированная, автостоянка, вертикальная

...45 рама 38 кулисно-кривошипного механизма, в результате чего в пазах рамы 38 ходят ролики 39 кривошипа 40, вращение которого на 180 в лк 1 бую сторону с угловой скоростью ч приводит к поступательному поперечному движению с заданным ускорением-замедлением рабочего органа.Автостоянка функционирует следующим образом.Прежде всего обеспечивается точное положение автомобиля относительно рабочего органа. Для этого при въезде автомобиля в гараж его колеса наезжают на колею, образуюшуюся наружными стенками направляющего выступа 14 и ограничивающей осевое положение колеи автомобиля. Установив таким образом точное (до 2-5 см) осевое положение автомобиля при его въезде в гараж, направляющий выступ 14 исчерпывает свое назначение. При...

Номер патента: 1101536

Опубликовано: 07.07.1984

Автор: Краковский

МПК: E04H 9/02

Метки: здание, многоэтажное, сейсмостойкое, сооружение

...над которыми размещены с зазором 8 перекрытия 4 подземной части 2.Фундамент 1 выполнен в виде плиты с уступом 9, на который оперт сейсмоизолирующий экран 5 подвижно через антифрикционные прокладки 1 О и с зазором 11 относительно вертикальной грани 12 уступа 9, что позволяет максимально снизить возможное влияние при сейсмических воздействиях горизонтального перемещения грун- та (выше подошвы фундамента) на здание, сооружение,Антифрикционные прокладки 1 О защищены от повреждения за пределами опорной части экрана 5 специальным легкодеформируемым материалом 3 (например, резиновой кромкой, газобетоном и т.п.),Фундаментная плита 1 и экран 5 заглублены в грунт 6,основания на величину, обеспечивающую необходимый уровень снижения...

Номер патента: 1104224

Опубликовано: 23.07.1984

Авторы: Гордон, Симинисов

МПК: E04H 5/00

Метки: железобетонное, здание

...этом складки установлены на расстоянии одна от другой, а меж ду складками образованы участки стен и покрытия из ребристых прямоугольных панелей, соединенных с панелями складок шарнирно, причем между ребрами панелей в вершинах складок и реб рами и полками панелей в основании складок выполнены монолитные армированные пояса. На фиг, 1 изображено железобетонное здание, вертикальный разрез; нафиг. 2 - сечение А-Л на фиг. 1; нафиг. 3 - сечение Б-Б на фиг. 1; нафиг. 4 - сечение В-В на фиг. 2 и 3;на фиг. 5 - узел 1 на фиг, 1.Железобетонное здание включаетпокрытие .1 и стены 2, выполненныеиз ребристых прямоугольных панелей 3,установленных ребрами 4 наружу ижестко соединенных между собой с образованием вертикальных 5 и горизонтальных 6...

Номер патента: 1104225

Опубликовано: 23.07.1984

Автор: Устинов

МПК: E04H 5/08

Метки: буртового, овощехранилище, сборно-разборное, типа

...Фиг. 10 - длинныйстержень для навески на него щитов;на Фиг. 11 - коньковый брус; нафиг. 12 - разрез Ена фиг, 11,Сборно-разборное овощехранилище состои-. из щитов 1 в виде. равносторонних треугольников, часть из которых может быть снабжена вентиляционным клапаном 2. Эти щиты могут крепитьсяупорным кольям 3 или навешиваться сверху, примыкая к коньковому брусу 5. Составленная таким образом систем; щитов перекрывает бурт хранимых овощей 6. Для крепления щитов 1 к упорным кольям 3 щит снабжен крепежными петлями 7, фиксируемыми к кольям проволочными скрутками 8. Сами щиты выполняют, например, из легких деревянных каркасов 9, обшитых снаружи фанерой 10, покрытой водонепроницаемой пластиковой пленкой. Стыкуемые щиты снабжены пазом в четверть 11....

Номер патента: 1105458

Опубликовано: 30.07.1984

Авторы: Елсуков, Кочетков, Минченко, Путилин, Фролов, Чайка

МПК: E04H 12/34

Метки: длинномерного, изделия, перемещения

...общий вид; на фиг.2вид А на фиг,1.Устройство состоит из двух подвиж цых удаленных одна от другой опор и 2 и канатов 3 и 4, связывающих опоры 1 и 2 через систему блоков 5 и 6, установленных в неподвижных опорах 7 и 8 с приводным устройством,например противовесами 9 и О, Противовесы 9 и 10 расположены по осипервой опоры 1 в направлении перемещения изделия и жестко связаны междусобой шпильками 11 и 12 и гайками13. Для исключения заедания противовесов 9 и 10 внутри неподвижной опоры 7 на наружных поверхностях противовесов 9 и 10 установлены кронштейны 14 - 17 с осями 18 - 21 соответственно с расположенными на них роликами 22 - 25, В верхней части противовеса 10 установлен кронштейн 26с осью 27 для соединения с канатом3, а в верхней...

Номер патента: 1105592

Опубликовано: 30.07.1984

Авторы: Быков, Корганов, Михайлов, Остроумов, Селиванова, Ционский, Шмурнов

МПК: E04H 7/00

Метки: газов, емкость, железобетонная, жидкостей, напряженная, предварительно, сжатых, транспортирования, хранения

...цель достигается тем, что в предварительно напряженной железобетонной емкости для хранения и транспортирования сжатых жидкостей и газов, включающей тело бетона на напрягающем цементе и стальную арматуру, последняя выполнена в виде листовой замкнутой обечай ки, размещенной снаружи по отношению к телу бетона, причем отношение толщин обечайки и бетона составляет 1/20 - 1/50.На фиг. 1 схематически изображена емкость в форме трубы, замкнутой по торцам ограничивающими стенками, разрез; на фиг. 2 - то же, вид в плане; на фиг. 3 - емкость замкнутой цилиндрической формы, на фиг. 4 - емкость в форме шара; на фиг. 5 - емкость в форме закрытого стакана; на фиг. 6 - емкость резервуарного типа. Конструкция самонапряженной железобетонной...

Номер патента: 1106887

Опубликовано: 07.08.1984

Автор: Семижонов

МПК: E04H 9/02

Метки: здание, многоэтажное, сейсмостойкое

...определяется массой дисков, которая це может быть очень большой вследствие ограниченного пространства между стойками для размещения диска и по соображениям экономии материалов. Здание не обеспечивает, таким образом, автоматическое увеличение демпфирования по мере возрастания амплитуд колебаний здания. Поэтому, если масса диска подобрана неудачно, возможно возрастание амплитуд резонансных колебаний здания до такой величины, чго сила трения уже будет не в состоянии погасить их и здание может разрушиться. Цель изобретения - повышение сейсмостойкости здания путем автоматического увеличения демпфирования и гашения горизонтальных резонансных колебаний и снижение материалоемкости.Указанная цель достигается тем, что в многоэтажном сейсмостойком...

Номер патента: 1108182

Опубликовано: 15.08.1984

Авторы: Глузберг, Рудницкий, Терехов

МПК: E04H 12/30

Метки: водонапорное

...управления, вследствие чего при заполнении резервуаров имеют место переливы воды в дренаж, что приводит к безвозвратным потерям 10 - 15% очищенной воды.Цель изобретения - сокращение эксплуатационных расходов и безвозвратных потерь воды.Поставленная цель достигается тем, что устройство дополнительно содержит два датчика перепада давления, установленные параллельно запорной арматуре и подключенные к цепи управления ее привода.На чертеже представлена принципиальная схема устройства.Устройство содержит опору 1 башенного типа, на которой установлен резервуар 2, в котором расположен переливной трубопровод 3, выведенный наружу и сообщенный с канализацией. Резервуар 2, в котором установлены датчик 4 максимального уровня 2и датчик 5...

Номер патента: 1110747

Опубликовано: 30.08.1984

Автор: Виноградов

МПК: E04H 12/34

Метки: длинномерной, конструкции, монтажа

...вертолет 1,соединенный посредством стропа 2 смонтируемой конструкцией 3. На фундаменте 4 установлен блок 5, а в зоне воздушного потока от винта вертолета установлен лопастной двигатель6 с лебедкой 7, на которой запасованодин конец монтажного каната 8, другой конец которого пропущен черезблок 5 и отверстие в башмаке 9 фундамента 4 и заканчивается петлей 10.Устройство работает следующимобразом,Вертолетс эацепленной при помощи стропа 2 конструкцией 3 подлетает к пикету ее установки, зависаетнад фундаментом 4 и опускает конструкцию 3 до высоты 0,7-1 м от фундамента (фиг. 1-4).Предварительно к фундаменту 4прикрепляют блок 5. В зоне воздушного потока от винта вертолета 1 устанавливают ветряной лопастной двигатель 6 с лебедкой 7. Один...
