E04H — Здания и подобные сооружения специального назначения; плавательные и мелкие ванны или бассейны; мачты; ограды; палатки, тенты или навесы вообще
Временная консольная опора контактной сети
Номер патента: 604952
Опубликовано: 30.04.1978
МПК: E04H 12/00
Метки: временная, консольная, контактной, опора, сети
...в стенке которой 15выполнено отверстие (см. фиг. 2).С наружной стороны рельса установленыпод углом к опорному основанию винтовыеупоры 9, упирающиеся в головку рельса. Винтовые упоры установлены в отверстии стенки 20уголка опорного основания. Для примененияна разных типах рельсов угол наклона винтовых упоров может быть изменен перезатяжкой гайки упора. К брусьям опорного основания, выполненным в виде уголков, вблизи 25стойки опоры приварены на равном расстоянии выносные опоры 10.В нижней части стойки опоры привареныкронштейны 11 с направляющими 12 для установки компенсаторных грузов 13, 30Монтаж временной опоры в рабочее положение происходит в следующем порядке,При снятых накладных упорах концы опорного основания вдвигаются под порошвы...
Вертикальный резервуар
Номер патента: 605924
Опубликовано: 05.05.1978
Авторы: Глущенко, Дубянский, Ольмезов, Розенвассер, Санжаров
МПК: E04H 7/02
Метки: вертикальный, резервуар
...ребрам, причем на стержне, впространстве между наружной и внутренней стенками, установлены кольца, при 5этом стержень размещен по их диаметрам,На фиг.1 изображен резервуар вплане; на фиг.2 - конструктивная схема податливой опоры, 1 ОРезервуар выполнен с колоннами 1,2,3 и с прикрепленными к ним вертикальными ребрами 4. Между колоннамирасположены двойные стенки: внутренняя5 стационарно установленная и облицовайная гидроизоляционным материалом 6, и наружная 7 - на податливыхопорах 8. Податливая опора выполнена в виде колец 9, надетых на стержень, одним концом установленным в р)наружной стене, а с другим - свободно перемещающимсяпо вертикальнымребрам, при этом кольца размещены впространстве между стенками, а стержень проходит по их...
Стыковое соединение опорного подкоса со стенкой
Номер патента: 605925
Опубликовано: 05.05.1978
Авторы: Костюк, Криволап, Тишук, Чупецкий
МПК: E04H 7/22
Метки: опорного, подкоса, соединение, стенкой, стыковое
...стенкой хранилища, включную пластину, выполненную ического листа П-образной Форами, установленный на стеторой шарнирно прикреплен освоих концов опорный подкоспластина установлена с внутстороны хранилища с зазоромки соединены между собой иной стороны хранилища охвачцевыми. бандажами, а шарниропорного подкоса выполнен сстороны хранилища и раэмещеопорной пластины.Кроме того, кольцевой банднен из прутковой стали с резконцам.На Фиг. 1 - предложенное ст осоединение, общий вид на фиг.вид А Фиг 1 Стыковое соединение оп коса со стенкой хранилища опорную пластину, выполне таллического листа 1 П-обб 05925 Формула изобретения Составитель О, Гончарова Редактер И. Квачадэе Техред С,Беца КОРРектоР С. ГарасиняЗаказ 2377/23ЦНИИПИ Го ираж...
Узел соединения вращающегося здания с питающими магистралями
Номер патента: 606989
Опубликовано: 15.05.1978
Автор: Майсов
МПК: E04H 3/28
Метки: вращающегося, здания, магистралями, питающими, соединения, узел
...щетки 7,8, втулку 9, выполненую из изоляционного материала,эластичные переходные патрубки 10,кронштейн 11,фиксирующий положениеподвижных заглушек при вращении зда606989 Формула изобретения вращающегося здания коаксиально скрепленные между собой трубопроводы вращаются вместе со зданием. При этом подвижные заглушки вместе с входными.патрубками остаются на месте, т.к. Удерживаются кронштейном, который скреплен снеподвижным Фундаментом основания (непоказано на чертеже),Питающие трубопроводы присоединенык входным патрубкам через эластичные 1 Опереходные патрубки 10. Проводка входных патрубков через отверстия кронштейна 11 выполнена с наличием зазора,который обеспечивает необходимую сте"пень свободы патрубкам, позволяя имслегка...
Силос для хранения сыпучих материалов
Номер патента: 606990
Опубликовано: 15.05.1978
Автор: Анатольев
МПК: E04H 7/22
Метки: силос, сыпучих, хранения
...динена с днищем, внутре выполнена ниже наружной ту, не превышающую высо мую соотношением: Силос состоит из наружной оболочки 1 и внутренней оболочки 2, соединенной с днищем 3, опирающихся на фундамент 4. Вверху силоса расположен питающий транспортер 5, внизу разгрузочный транспортер б. Силос заполняется транспортером снизу доверху. При выгрузке в днище открывается выпускное отверстие и. и во внутренней,оболочке происходит движение всего столба сыпучего материала, а над ней образу ется воронка. Сыпучий материал, расположенный между оболочками, разгружается через перепускные отверстия б в .стенке внутренней оболочки и истекает на ленту транспортера.Предусмотрен вариант выполнения оболочки в виде колонн, опертых на фундамент и...
Многоэтажное сейсмостойкое здание семенца г. г.
Номер патента: 606991
Опубликовано: 15.05.1978
Автор: Семенец
МПК: E04H 9/02
Метки: здание, многоэтажное, сейсмостойкое, семенца
...7 контурами жесткости, выполняющими роль отключающихся элементов.Внутренний контур б жесткости размещен Внутри полой башни 1 и соединен с неюФормула изобретения отключающимися связями, представляющими собой, например, жесткие металлические стержни (болты) 8 и демпферныеэлементы 9, расположенные в одной плоскости. Полая башня 1 защемлена в фунда.менте 5 жесткими амортизаторами 10 отсдвиговых усилий. Высота внутреннего би наружного 7 контуров жесткости определяется по расчету.Описанная конструкция здания работает следующим образом.Исходным эксплуатационным состояниемздания принимается жесткая конструктивная схема, когда жесткие верхние этаживместе с внутренним и наружным контурами жесткости представляют собой единую пространственную...
Сборно-разборная мачтовая опора
Номер патента: 606992
Опубликовано: 15.05.1978
Авторы: Коротеев, Лискин, Печенкин
МПК: E04H 12/20
Метки: мачтовая, опора, сборно-разборная
...а нижним - к подкосам.При этом оттяжки мачты скрепленымежду собой связями, прикрепленными яо к стволу упругими элементами.На фиг.1 показана предлагаемая сборно-разборная мачтовая опора в развериутом виде, зафиксированная в рабочемположении; на Фиг.2 - разрез по А-А 25 на Фиг.1; на фиг.З - вид по стрелке Бна фиг.1.Сборно-раз а соствол леннему и и 3, 3) о прик и606992 формула изобретения Фи Фиг.Р Заказ 2558/24Подписное ЦНИ. Тир 20 Ума пОДкОсам 2 Свободные кОнЦы подкосов2 опираются посредством башмаков иаопорную поверхность 4 корпуса тромспортного средства.Верхний конец ствола 1 связан с подкосами 2 посредством оттяжек 5, снабженных устройствами б известной конструкции для их натяжения,Оттяжки 5 соединены между собойсвязями 7,...
Трансформаторная подстанция
Номер патента: 607933
Опубликовано: 25.05.1978
Авторы: Кордон, Рыклин, Фридман
МПК: E04H 5/04
Метки: подстанция, трансформаторная
...насадки - спустоттми В стенках респредеттттетьн 01 0устр ойстве.1 а фиг, 1 показан Общий вид устройстваснятой дя наглядцости тпасед 1011 ст 0110 1 тзакрьтг От о трансформаторного помещения иВт рывтхти т стета ьтороГО этстхла ц 1 фиГе 2тазрез ъ А на фт 1 Г; 1,В трацсформатООпом номецени 1 резмеитен трансформатор 2 1 реетсфОрматОрнт 0 помещение сообщается с царухсным воздухомчерез открытый проем 3 или с помощьюВецтидягора 4. Второй этаж здания подстат-:ции образован цадстротткой распредегигедьного устройства со степами мттогопустатцого исполнения. Сацалы 5, образованные пустотами стен, В нижней части стыкуются сотверстиями в Верхнем перекрытии трансформат орной камерыердати Ое Г пр Остранс тВО 6 Обрезуе т Лкжт 10 КТОр сбора Воздуха из...
Железобетонная башенная градирня
Номер патента: 607934
Опубликовано: 25.05.1978
Авторы: Горбатов, Денисов, Джуринский, Ким, Михайлов, Трандин
МПК: E04H 5/12
Метки: башенная, градирня, железобетонная
...нли трапеции ,5причем у каждой раскосой фермы 051 Н 1 коанВг 1 ОЛРгвг ВЫПУКЛ.М 1 а доуг"ИЕ 7 - ВО Iнутымц .гиг 2, 3, 45, есть егз раскосцьхЛаР 1, РНСПСПОКОцаЯ ВЬгШЕ ЦпжЕГО ОПОРНОГОсодца Я ( фцт 1 г, сне 0 ке ца Огваждаюгцлм 15 ЭЕстенками 8 гцг. 4), Одцц из поясов 10,11 выгОлцец с продольным ребром Еесткости12 и с.избкон сгпаяком 13 В гцце ц:годегг 11,ого паза (фпг, 3, 4 и 9), а герхц е;ОвеохОсти .:% ОгсОБ 10 11 ле 1 ы Выпоггцецы юС УЛОНОЛ В ЕРж 50 СТОР О 1 У 1 РЕЦ 1 Р ЦИ,Йгя 5,51" ццецця усдовй оаботы ц обеспеЕ ЦЦЯ ЛогТа 1 ПО 1 ЕЕ Е Таа гЧЕе КОй Е,ЕЕ ТЕ ОСЦоб 0110 чкц 4еккоторых цз коВоде 1 мггцыхегас 1.у ных фео.1, Напр 1.;арееерм с гацеголецгых В кяествс цагОденнОЙ ко 0 це 51 ЬЕ 3полег 1,5 0 1 1 ВеподСц В чццеГОрг зонтгиьцог яар 1...
Корпус высокого давления
Номер патента: 607935
Опубликовано: 25.05.1978
МПК: E04H 7/20
Метки: высокого, давления, корпус
...вертикальную часть с арматурными элементами, днище и крышКу, вертикальная часть выполнена в форме однополосного гиперболоида, а арматурные элементы размееаены снаружи корпуса по его периметру и закреплены своитпт концами в днище и крыш кеФия. г Составитель И. Пав 11 оваРедактор Т, Шдгова Техред М. девице:ая Корректор С, ГарасеЕнякввйввввв вю 2771/21 Тираж 820 ПодписноеЦНИИПИ ГосударствеиОГО комитета Совета Мелипо делам изобретений и открытийу 3.30 сс, Москва, )К, Рвушснвн наб., д, 4осРщ .навив Вака тров СССР ФеелеЕал ППП "Пате 11 ТУУу Г Ужгород ул Проектная,Вертикальная часть 2 имее. форму Однополосного гиперболоида. Арма еурные элементы 3 размещеееы снаружи корпуса и закреплены своими концами в днеиле Х и крьппке 4,йееицле Х и...
Бункер для сыпучих материалов
Номер патента: 607936
Опубликовано: 25.05.1978
Автор: Мильнер
МПК: E04H 7/30
...сыпучих материалов, включающем стеки и днище, выполненное в виде усеченного конуса, и направляющие элементы для ссыпания зерна, расположенные между днищем и стенками бункера, направляющие элементы выполнены вертикальными,На фиг. 1 изображено днище бункера сыпучих материалов в аксонометрической проекции; на фиг, 2 - днище бункера большего диаметра (силоса кругового сечения); на фиг, 3 - разрез А-А на фиг. 2.В бункере для сыпучих материалов дни. ще выполнено в виде конуса 1 из листового металла, усеченного двумя горизонтальными элементами и четырьмя вертикальныминаправляющими элементами, совпадающимис гранями стенок бункера 2, Днище со стенкой соединяют с помощью сварных швов 3.При этом приварка к стенкам может осу ществляться и не...
Опора линии электропередачи высокого напряжения
Номер патента: 607937
Опубликовано: 25.05.1978
Авторы: Крюков, Курносов, Соколов, Штин
МПК: E04H 12/00
Метки: высокого, линии, опора, электропередачи
...11 уб ц ну, папр имер ца 3 и при нар Яже н,ееъ Я3.3.0 цлц20 КВ обыНом сечении еЕООВОдов и средних клцматцОскцх и гоуцтовых чсЛ ОВИЯХ; еТОсс 1: связаны 1,скеду собой жеской м 6 Оталлцчс.ской фэрлЕи 4 р расстОЯце между осями стоек составеЕяетнапример, для 3.3,0 КВ Э, 6 мдля 220 кВ - 6 м.К траверсам 5 и 6 нижнего яруса через цатяжЕЫЕ Гцсрлянды цзолятОрОВ 7 ПрЕКрЕПфляют провода 8 крайних фаз линии 9 и 10.Провод средней фазы 3.3. линии также через натяжные гирлянды изоляторов 7 прикрепляется непосредственно к стойкам 3., 2 в цх Верхней части.Провода средней фазы 3.3. линии с помощью 1 одвесцьех гирлянд изоляторов 12, подвешенных к верхним траверсам 3,3 соединяют шленуом .Е 4 3 лейфол 1 г 5 сосДиеЕЯют между Собой учасгкц крайешх фаз...
Ограждение дымовой трубы или башни
Номер патента: 607938
Опубликовано: 25.05.1978
Авторы: Кармин, Кравченко, Розенберг, Хулио, Ягодкин
МПК: E04H 12/28
Метки: башни, дымовой, ограждение, трубы
...э сложность монтажтрубы, ссаше инымии элеменкдение дымовой онсолям каимл яюшие т вляатсяатериало 1 О ограждения 1 овыше иная а и емкость. Наиболее близк нической сущностиизобретению по тех остигаемому результсодержащее стойки ми внутрь объекта, ементы заполнения, амы с закрепленной вляется огражден ше ннь ыиэл конс олями, об аймляюшие ш ыполненцые в виде р а цей сеткой (21. Недостатком таког сложность монтажа ия огра ения яв непрониониже нт ния аемость ограждБелью изобмонтажа и повения. етения является упрошениенне 1 ше непроницаемости ограеограждении жашей сто тся тем, что Это достигадымовой трубь или баш607938 менты 9, а окаймляющие щиты 5 выполнены в виде листов с вертикальными отбортовками 10 наружу объекта и закреплены на консолях...
Дымовая труба
Номер патента: 607939
Опубликовано: 25.05.1978
Автор: Григорчук
МПК: E04H 12/28
...газоотводяшим а с гидр ом, размещенным тволом и конусом ыгрузки -лируемыми отверстиям 1 Недостатком такой лая надежность и невы(088. опенсан ч .1 0 1 78 газоотводяшек уровне полого а золоуловптель установленной с выгрузки. При з но регулиру 1 оше 1"На ф 11 г, 1 пз общий вид на ф 1 разрез В нижней Дь 1 моВая труба состоит из Газоотводящ ф го ствола 1, размещеец 1 ого внутри его нижней части полого усеченного конуса 2, гидравлического теплообменнцка 3, размещеннсго 1 сезкду газоотводяшим стволом 1 и конусом 2, Б газоотводяшем стволе 1 устроено окно Выгрузки 4, снабженное регулирующей заслттой 5, а ца вершине корпуса 2 помеше золоулове тель 6, выполненный в виде пластины, установленной с наклоном в сторону окна выгрузки 4, КО 1 еуС 2...
Дымовая труба
Номер патента: 607940
Опубликовано: 25.05.1978
Авторы: Данютин, Захарчук, Зубарев, Тронь
МПК: E04H 12/28
...именно к дымовым трубам,Известна дымовая труба, включаюцаянесущий ствол, внутри которого при помощиподвесок закреплен газоотводящцй ствол 1Недостатком трубы является невысокая надежность, повышенная материалоемкость исложность монтажа,Известна и другая дымовая труба, включающая несущий ствол и закрепленный внутри него при помощи подвесок с блоками, через которые пропущены гибкие связи, и противовесами газоотводящий ствол 21. Такаятруба является наиболее близким решениемк предлагаемому изобретению по техническойсущности и достигаемому результату,Недостатком трубы является невысокаянадежность ц повышенная материалоемкость,Цель изобретения - повышение надежности и снижение материалоемкостп.Это достигается тем, что в дымовой трубе,...
Водонапорная башня
Номер патента: 607941
Опубликовано: 25.05.1978
Автор: Трофимов
МПК: E04H 12/30
Метки: башня, водонапорная
...башня содержит опертсподвесную емкость 1, стенки 2 которой опираются на кольцо жесткости 3, подвеше ное при помощи конического днища 4 к центральной стойке 5, Кольцо жесткостипосредством радиально расположенных ребер 6 шарнирно соединено со стойкой. Коническое дееище Оперто подвесной емкости вместе с уложенным на радиально распопо женные ребра 6 утепленным настилом 75 образуют воздушное пространство 8 в форме, прямого конуса.Устройство под коническим днищем воз душного пространства в форме, прямого конуса улучшает самообогрев башни в резуль О тате чего в зимнее. время на конусной поверхности дна емкости не намерзает лед. При строительстве башен предлагаемой конструкции в районах с низкой температурой и в случае питания водой из...
Опорный шарнир для подъема длинномерной конструкции
Номер патента: 609722
Опубликовано: 05.06.1978
Авторы: Гроховский, Середа, Страхов, Фесенко
МПК: E04H 12/34
Метки: длинномерной, конструкции, опорный, подъема, шарнир
...ный кулачок, смонтированнйй на пли возможностью поворота посредством с и и снабженный рукояткой.На фиг, 1 показана схема подъема ко струкции с помощью описанного шарнира; на фиг, 2 - общий внд шарнира; на фиг, Э- вид шарнира в плане,Опорный шарнир для подъема длинномерной конструкции содержит основание 1 и плиту 2 с упором 3 изажимом 4, Плита 2 шарнирно закреплена на основании 1 посредс 1 вом оси 5, В основании и в плите выполнены прорези 6 и 7 о расположенные соосно для прохождения анкерных болтов 8, закрепленных в фундаменте 9, Зажим 4 содержит эксцентриковый кулачок 10, закрепленный на плите с возможностью поворота посредствомстойки 11 и снабженный рукояткой 12.иал ППП Патент, г. Ужгород, ул. Проектная,Шарнир эксплуатируется...

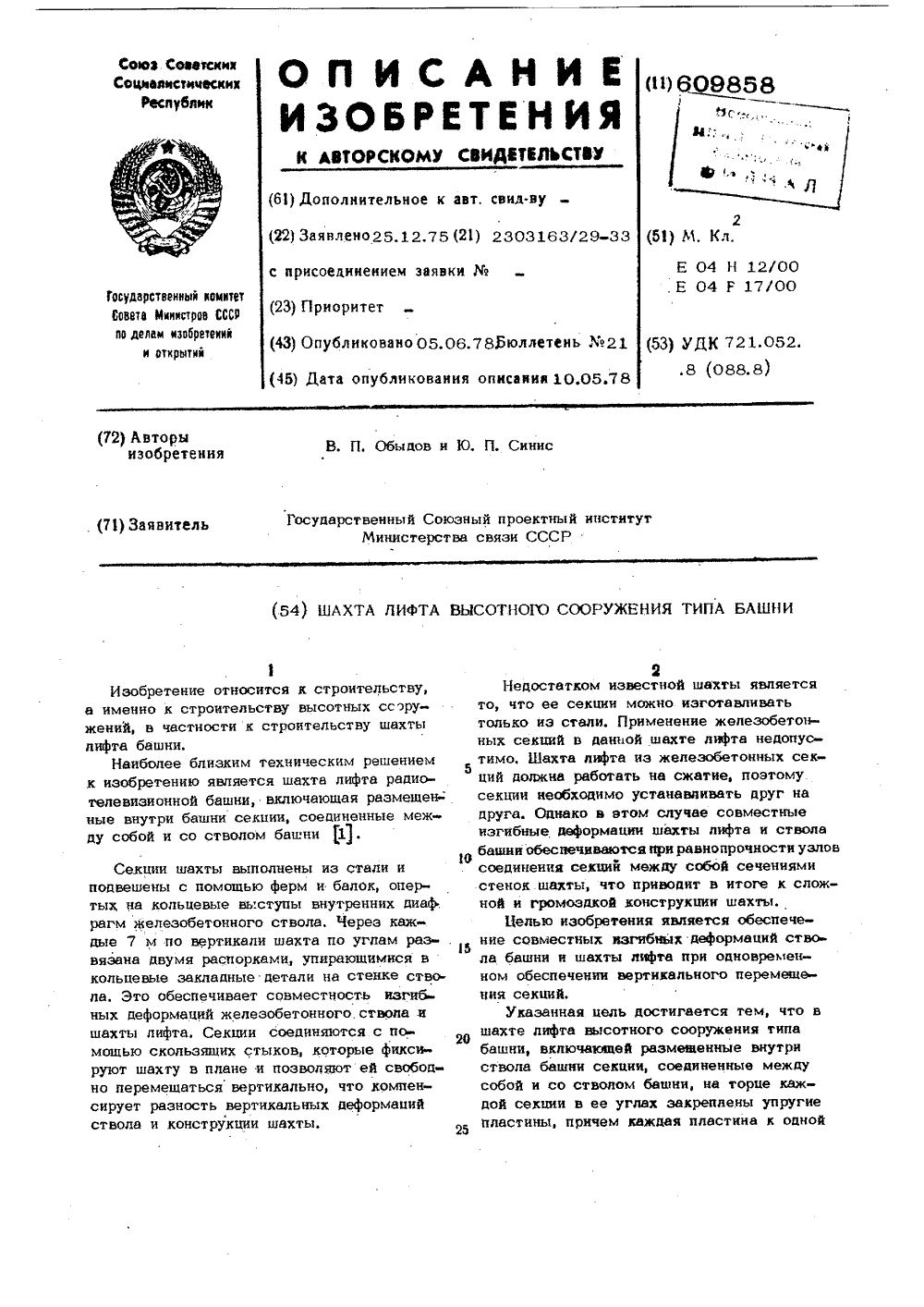

Шахта лифта высотного сооружения типа башни
Номер патента: 609858
Опубликовано: 05.06.1978
МПК: E04H 12/00
Метки: башни, высотного, лифта, сооружения, типа, шахта
...железобетонных секций в данной шахте лифта недопусбтимо. Шахта лифта иэ железобетонных секций должна работать на сжатие, поэтому секции необходимо устанавливать друг на друга. Однако в етом случае совместные нзгибные деформации шахты лифта и ствола башни обеснечиваютса при равнопрочности узлов соединения секций между собой сечениями стенок шахты, что приводит в итоге к сложной и громоздкой конструкции шахты,Целью изобретения является обеспечение совместных изгибах деформаций ствола башни и шахты лифта при одновременном обеспечении вертикального перемещения секцийУказанная цель достигается тем, что в шахте лифта высотного сооружения типа башни, включающей размещенные внутри ствола башни секции соединенные между собой и со стволом...
Стеновая панель резервуара
Номер патента: 610965
Опубликовано: 15.06.1978
Авторы: Анискин, Вахрамеев, Карлин, Кудишин, Новиков, Окунь, Солонецкий
МПК: E04H 7/00
Метки: панель, резервуара, стеновая
...резервуаровразличного диаметра требуются панели различного радиуса кривизны, При изготовлении резервуаров многогранной формы с неодинаковым диаметром описанного цилиндранеобходимо обеспечить различные углы между гранями стенок, что обуславливает применение широкого набора панелей и дополнительных соединительных элементов,Цепь изобретения - обеспечение воэможности образования резервуаров многогранной формы с заданным количеством гранейиэ унифицированных панелей, Для достижеб ния этой цели в стеновой панели резервуара, выполненной в виде плоской заготовкис отгибами по периметру, торцевые частипанели выполнены изогнутыми,На фиг, 1 изображена панель в аксонометЕ. рии; на фиг, 2 - формирование резервуаров,Стеновая панель резервуара,...
Кондуктор для монтажа оболочек
Номер патента: 610966
Опубликовано: 15.06.1978
МПК: E04H 7/00
Метки: кондуктор, монтажа, оболочек
...пространственного кольцевом фунолочки 3, и саолненного с возпврвмешения рм 1 по направстемы канатных тных тяг 6 че-, тановленные наферм 1, отвеа.ны к тяговым лебедкам 8 через соотзетствукнцие проемы в фундаменте 2 оболочки,В своем верхнем положении купол 4 кондуктора закреплен к рвдиальпым вертикальным фермам 1 посредством разъемного штыревого соединения 9,Для выверки и фиксации элементов оболочки 3 и передачи монтажных и ветровыхнагрузок нв конструкцию кондукторе навнешних поясах ферм 1 и фермы купоге 4размещены хомуты 10, на планках которыхобразованы соосные отверстия для размещения в них стяжных болтов 11, а на внешних планках хомутов 1 О закреплены шпильки12 с фиксирующими Гайками 13, ресноложенными по обе стороны оболочки 3,Монтаж...
Железобетонный корпус высокого давления
Номер патента: 610967
Опубликовано: 15.06.1978
Авторы: Куксенко-Турский, Леонтьев, Петров, Толорая
МПК: E04H 7/20
Метки: высокого, давления, железобетонный, корпус
...корпуса установлены затяжки 8, регулирующие преднапряжение арочных элементов, Для зашиты анкеров 3 и затяжек 8 от повреждений и коррозин собранный корпус обетонирован поконтуру 8, 30Узел сопряжения арочных элементовизображениьгй на фи , 3, включает соединительные ребра 10, прикрепленные к арфным элементам 1 и сопряженные с помощьюшарнира 11 с подвеской анкера 3, несущего парные арматурные пучки 6, причем спомощью листа герметизации 1 2 обеспечена непрерывность герметиэируюшей оболочки 5, а жесткость узла сопряжения достигнута омоноличиванием его после сборки фи натяжения пучков до контролируемого усилия,На фиг, 4 показан пример компоновкикорпуса из арочных элементов 13 двоякой, кривизны, снаба;енных герметизирующей 45оболочкой 5....
Узел крепления траверсы
Номер патента: 610968
Опубликовано: 15.06.1978
МПК: E04H 12/04
Метки: крепления, траверсы, узел
...21 ,Наиболее близким техническим решениемявляется узел крепления траверсы к стойкедеревянной опоры анкерного типа содержащий опорный кронштейн с горизонтальнойполкой и болты для крепления траверсы и такронштейна 1 3 ,Общим недостатком изв вявляется малая прочность икрепления траверсы,Цель изобретенияк жесткости узла креп повышение прочности зф ления траверсы, м, что узел крейке деревянной опоры рикрепленный к стойке ейн с горнзонтальной 3 53) УДК 621.815.668.1бола Подписное Министров СССР крытий шская набд, 4/каз 3116/26 Тираж 820 ЦНИИПИ Государственного по дела 113035, Момитета Совета изобретений и о ква,Ж5, Рау лиал ППП Патент, г, Ужгород, ул, Проектная, 4 с его горизонтальной полкой 3 тупой угол,а траверса скреплена с кронштейном...
Дымовая труба
Номер патента: 610969
Опубликовано: 15.06.1978
МПК: E04H 12/28
...по из теплорующая прокл Ствол 1 несущей обо а при помощи атом ствол 10 соединенразмещен в наружнойикреплеи к немурастяжек 9. Прим компенсатораи 11. ожет быть очке 7 и пр одвесок 8 и посредств с дымоходамявляется увеличение к Цел изобретения тброса газо повышение жес гается тем, что ф о з обре выполнен цилиндричльным каркасом,включвющы вито тыковыми наклад я с я тем, чт ысоты выброса г нен с наклад Дымовая труба ральный ствол с отличающ , целью увеличени сними,ементом на конкаркасам; смонпрокладка,зов ая высоты вь вкости,Указанная цель достдымовой трубе стволким с наружным спирапри этом каркас соедтштырями с П-образттьтмце, а между последнимтирована теплоиэолиру На фнг, 1 приведена дымовая труба, общий вид; на фиг, 2 - узел 1 на...
Устройство для установки длинномерных конструкций
Номер патента: 611873
Опубликовано: 25.06.1978
Авторы: Гладков, Пителяев, Равин, Тельпуховский
МПК: E04H 12/34
Метки: длинномерных, конструкций, установки
...А нафиг, 1; на фиг, 3 - разрез Б-Б на фиг. 1;на фиг, 4 - вид по стрелке В на фиг. 2.5 Устройство содержит опорную раму 1,на которой смонтированы поворотные стойки 2; верхний конецкоторътх с помощьюрычага 3 закреплен на поднимаемой констррукции 4.О Поворотные стойки 2 снабжены отторными роликами 5, опирающимися и перемепаю+щимися прн повороте стоек 2 по опорнымрычагам 6, которые шарнирно закрепленына опорной раме 1 и расположены крестов образно по отношению к стойкам 2, Верхний конец опорных рычагов 6 снабженнаправляющим блоком 7, через которыйпроходит трос 8, закрепленный на концестоек 2 с одной стороны и проходящий че- В рез блоки 7 и 9, привод 10, блок 11 изакреплен на конце стоек с другой стороны,Нижние концы рычагов 6 соединены...
Траверса для опор линий электропередач
Номер патента: 611999
Опубликовано: 25.06.1978
Авторы: Геппе, Карпушкин, Сумин
МПК: E04H 12/00
Метки: линий, опор, траверса, электропередач
...траверсы также несколько снижена, так как она выполнена пустотелой.Цель изобретерической и механтраверсы.Это достигается тем, что илые элементы выполнены в форм ченных конусов, обращенных бо основаниями один к другому и местах сопряжения и едлическими кольцами для крепводов, при этом во внутрентях пустотелых элементов проаллический стержень,ю предотвращения схлестыва- доВ между пустотелыми конуснытами могут быть введены цикие элементы..1 и 2 изображена предлагае" рса (в разрезе) с различным нием пустотелых элементов е, общий вид; на фиг.З дано н аверсы наный разрез611999 формула изобретения Пустотелые элементы выполнены из бетона, которйй имеет небольшую прочностьйа изгиб и большую на сжатие. Металлический стержень, на который...
Холодильник
Номер патента: 613062
Опубликовано: 30.06.1978
Автор: Комаров
МПК: E04H 5/10
Метки: холодильник
...свай расположены в талой зоне грунтов. В полу по периметру холодильника уложен теплоизоляционный пояс 7 ц компецсатор 8 под ограждающими стеновыми элемсцтамц. Лрмированный бетонный пол 9 разрезан на квадраты, например, З,ОХ ХЗ,О м и расположен на песчаной подсыпке 10 из средне- или крупнозернистого песка высотой 1,0 м. По периметру колонн в кровле пола предусмотрены деформационные швы 11 пучеция, заполненные битумной мастикой,Стены сваи в мерзлой зоне грунтов заключены в конические трубы 6 уширецием вниз, выполняемые, например, из полимерных или других материалов, снижающих касательные силы морозного пучения,Талые грунты основания замораживаются в процессе эксплуатации. Через несколько лет эксплуатации холодильника мерзлая толща грунта...
Способ возведения монолитного железобетонного корпуса высокого давления
Номер патента: 613063
Опубликовано: 30.06.1978
Авторы: Куксенко, Леонтьев, Панченко, Толорая
МПК: E04H 7/00
Метки: возведения, высокого, давления, железобетонного, корпуса, монолитного
...2 - фрагмент размещения последовательно устанавливаемых слоев внутренней несущей оболочки,На изготовленной и проверенной на герметичность герметизирующей оболочке 1 бетонируют внутреннюю несущую оболочку 2 принеобходимости концентрическими слоями, например, с применением жароустойчивого бетона. После этого на расстоянии, заданномтехнологическими требованиями, монтируютарочные элементы 3 внешней несущей оболочки и объединяют их натяжными узлами, с по613063 Фиг. 1 мощью которых выполняют натяжение парных пучков 4 напрягаемой арматуры. При натяжении парных пучков 4, объемлющих на части окружности внутреннюю несущую оболочку 2, одновременно обжимают внешнюю и внутреннюю оболочки, контролируя усилия в парных пучках 4 таким образом, что в...
Опора корпуса энергетического реактора
Номер патента: 613064
Опубликовано: 30.06.1978
Авторы: Кузьмин, Павлов, Петров
МПК: E04H 7/00
Метки: корпуса, опора, реактора, энергетического
...реберпри отклонении плоскости реора от вертикаливследствие потери устойчивости,Кроме того, момент от нагрузки на несущиеребра передается в бетон, который подверженусадке и прочностные характеристики которого ниже стали, что приводит к неравномерному распределению нагрузок по ребрам, Ь результате несущая способность опоры такжеснижается.Недо статк нотакже труднтически трпопорных повановку реоер внии,Целью изобретения является повышение надежности опоры.Это достигается тем, что в предлагаемой опоре несущая часть выполнена в виде цилиндрической обечайки с накладной кольцевой пластийой, к которой прикреплены ребра.В данной опоре момент от нагрузки посредством пластйны и ребер передается на цилиндрическую обечайку, которая является основным...
Подвесное сейсмостойкое здание
Номер патента: 613065
Опубликовано: 30.06.1978
Авторы: Марджанишвили, Микабадзе, Чануквадзе
МПК: E04H 9/02
Метки: здание, подвесное, сейсмостойкое
...предлагаемое здание; на фиг. 2 - узел крепления мсждуэтаж ных перекрытий на тросах: на фцг. 3 - узелшарнирного присоединения плит мсждуэтажцы перекрытий к ядру жесткости.Подвесное сейсмостойкое здание состоит цзцентрального ядра 1 жесткости, увенчанного 15 сверху пространственной консольной фермой2, подвесок 3, междуэтажных перекрытий 4 и фундамента 5. Конструктивно-технологический процесс подвесного здания осуществляется следующим образом.На подготовленном основании фундамента 5 возводят центральное ядро жесткости до заданной отметки (в зависимости от этажности здания), на котором собирают пространственную консольную ферму 2, поддсрзкцвающую подвеску 3. По закрепленным ца консольной ферме тросам поднимают мсждэтажные перекрытия 4 и...
Аварийный выход убежища
Номер патента: 613066
Опубликовано: 30.06.1978
Автор: Пушкарев
Метки: аварийный, выход, убежища
...краем платформы и внутренней стенкой 15 шахты,Колодец-лаз имеет стойки 16 с опорными роликами 17, взаимодействующими с вертикальными направляющими 18, смонтированными на внутренней стенке шахты. Он снабжен также защитной крышкой 19, приводимой гидроцилиндром 20 от ручного насоса 21, Сверху защитная крышка обработана гидро- изолирующим покрытием 22. Полость 5 и пространство 9 разделены герметичной дверью 23. На полу шахты установлена складная лестница 24. Колодец-лаз имеет вмонтированные изнутри скобы 25. На внутренней стенке шахты смонтированы фиксаторы 2 б.Аварийный выход убежища эксплуатируется следующим образом.При включении вентилятора воздух из пространства 9 через воздухозаборник и выходной патрубок нагнетается в полость 5. Часть...
