E04H — Здания и подобные сооружения специального назначения; плавательные и мелкие ванны или бассейны; мачты; ограды; палатки, тенты или навесы вообще

Номер патента: 898024

Опубликовано: 15.01.1982

Авторы: Александров, Носов

МПК: E04H 12/00

Метки: линии, опора, электропередачи

...изображена опора вдоль линии электропередаци,общий вид,Опора включает У-образную стойку 1, гибкую связь 2, элемент 3опорной части, Фундаменты 4, связующее звено 5, шарниры 6, оттяжки 7-9соединяющие нижние концы элементов3, оттяжки 10-13, соединяющие верхние концы У-образных стоек с нижнимиконцами элементов 3, систему проводов, в данном случае расположеннуюпо трем кривым 14-16, подвешенным выпуклостями вниз, одну под другой, наизоляторах 17 и 18.У-образные стойки снабжены дополнит=льными вертикальными элементами3019 и 20, установленными на верхнихконцах У-образных стоек 1, а гибкаясвязь 2 соединяет вершины этих дополнительных стоек.В результате расстояние междустойками 19 и 20 одинаково по всейвыс-,е и между ними удобно...

Номер патента: 898025

Опубликовано: 15.01.1982

Авторы: Александров, Носов

МПК: E04H 12/00

Метки: линии, опора, электропередачи

...выполнена в виде жесткогомногоугольного контура, вершины которого связаны изоляторами.На чертеже схематически изображена опора в направлении вдоль линии,общий вид,Опора включает верхнюю стойку 1 ввиде жесткого многоугольного контурас зажимами 2 для крепления оттяжек,три элемента опорной части 3, в плаоне расположенные под углами 120фундаменты 4, например поверхностные,связующее звено 5 с шарнирами 6,оттяжки 7-13 системы расщепленныхпроводов фаз с тремя концентрическими кольцами 14-16 и изоляторы 17-19,в данном примере расположенные потрем диаметрам с углом 60 между сооседними радиусами.Нижняя часть опоры аналогична известной опоре. В ней все оттяжки также могут быть напряжены одним талрепом, силы действуют по осям стоек основания, а...

Номер патента: 898026

Опубликовано: 15.01.1982

Авторы: Балабаев, Горжени, Гунцадзе, Эленбоген

МПК: E04H 12/34

Метки: линии, сооружения, электропередачи

...анкерными опорами промежуточных опор, шарнирно соединенных с фундаментами, и подъема их в вертикальное положение поворотом вокруг шарниров за счет натяжения жестко 6 4прикрепленного к одной из анкерныхи к следующей за ней промежуточнойопоре несущего каната, последнийподвижно прикрепляют к концам последующих промежуточных опор посредством монтажных оттяжек перемен"ной длины и пропускают через монтажный блок, предварительно установленный на другой анкерной опоре, затемпроизводят натяжение несущего канатаи подъем промежуточных опор с одновременным регулированием монтажнымиоттяжками длины несущего каната меж"ду промежуточными опорами, послеподъема которых несущий канат жестко прикрепляют к промежуточным ианкерной опорам и демонтируют...

Номер патента: 898027

Опубликовано: 15.01.1982

Авторы: Тимофеев, Штейнбок, Ярошевский

МПК: E04H 12/28

Метки: дымовая, труба

...в направлении вдоль образующей и в меридиальном направлении, общий вид; на фиг.5 - сечениеВ"В на фиг.4.Дымовая труба включает предвари.тельно напряженный газоотводящийствол 1, центральную стойку 2, наклонные элементы жесткости 3, передающие усилие предварительного натяжени на газоотводящий ствол,кольц=вце элементы жесткости 4,обеспечивающие сохранение Формы поперечного сечения газоотводящегоствола и распорки 5, обеспечивающие общую устойчивость центральнойстойки,одновременно вторым газоотводящимстволом,При монтаже сооружения взаимным смещением газоотводящего ствола 1 и центральной стойки 2 создается предварительное натяжение наружной оболочки (фиг.1-3). Усилие растяжениягазоотводящего ствола 1,.вдоль образующей подбирается...

Номер патента: 901258

Опубликовано: 30.01.1982

Авторы: Гельфанд, Гольдберг, Колунов, Щербаков

МПК: E04H 12/34

Метки: монтажа, оборудования, тяжеловесного

...лебедку.Рычаг 3 может также крепиться кшевру 2 только верхним поясом, т.е.в одной точке. В этом случае устройство снабжают подкосом 9, соединяющим нижний пояс большего плеча б.рычага 3 с основанием стрелы 7. Тяжеловесное оборудование 10 с помощью полиспастов 5 и 8 переносят натранспортное средство 11.Устройство работает следующимобразом.Подвижные блоки грузовых полиспастов 5 и 8 соединяют и опускают надводой для строповки к ним прибывшегона барже оборудования 10Изменяядлину обоих полиспастов (длина ихстягивания будет различной и ее ре"гулируют двумя грузовыми лебедками,которые могут включаться как совместнотак и раздельно), переносят оборудование 10 и укладывают на транспортное средство 11.Транспортное средство 11 можетбыть...

Номер патента: 901259

Опубликовано: 30.01.1982

Авторы: Ашмян, Клоков, Панасенко, Федоров

МПК: E04H 12/34

Метки: аппаратов, вертикальных, монтажа

...схема поэтапного подъема аппарата в вертикальное положение,ф на фиг.2 - то же, видв плане.Способ осуществляют следующим образом.Основание аппарата 1 укладываютна подвижную опору 2, Выше центратяжести аппарата шарнирно прикрепляют стойку 3. Затем стреловыми кранами 4 аппарат 1 выводят в промежуточ"ное положение 1 до упора. стойки 3в грунт, После этого основание стой-. В.М.федоров, С.Г.ПанасенкоР Е.Н.Клофов и В.М.Ашмян "у Всесоюзный научно-исследовательски инстмтутпо монтажным и специальным строительным рабостам3 901259 а ки 3 закрепляют к аппарату тягой, а ма кранов с последующим опиранием апкрюки кранов 4 соединяют с основанием парата на опорную стойку, затем крюстойки 3 и осуществляют дальнейший ки кранов крепят к основанию...

Номер патента: 901435

Опубликовано: 30.01.1982

Авторы: Першаков, Репях

МПК: E04H 12/08

Метки: башенного, конструкция, многоярусная, типа

...жесткости, объединенными между собой связями 1 .Недостатком такого решения является загроможденность внутреннегопространства.Целью изобретения является освобождение внутреннего прострачства.Поставленная цель достигаетсятем, что в многоярусной конструкциибашенного типа, включающей ствол,выполненный ступенчатью из кольцеобразных частей с внутренними и внешними кольцами жесткости, объединен-.ными между собой связями, кольцеобразные части выполнены из Г-образныхили коробчатых жестких элементов,причем каждый из вышерасположенныхэлементов установлен над предыдущимсо смещением на его габарит.На фиг.1 показана конструкобщий вид 1 на Фиг.2 - то же,сверху; на фиг.З - ра Фиг.2; на фиг.4 - вид Многоярусная констр 5 ет в себя Г-образные...

Номер патента: 903293

Опубликовано: 07.02.1982

Авторы: Мишунов, Проценко

МПК: E04H 12/34

Метки: вертикальных, конструкций, монтажа

...тяга одним концк опорной балке 5, уложеправляющей 6, а другимаахватному органу 7 гру механизма 4.Подготовка к подьему и подье вертикальной конструкции с пом предлагаемого устройства произв в следующем порядке,Конструкцию 8 стропят грузоз ватным органом 7 грузоподьемног ханизма 4, установленного в плос ти подъема, за верхнюю часть, а няю часть конструкции 8 соединяю3 903293 грузозахватным органом 7 канатом 1, снабженным ограничителем 2, пропущенным через блок 3, прикрепленный к раме ходовой части грузоподъемного механизма. По мере подъема грузозахватного органа 7 происходит одновременное перемещение нижней части конструкции 8 и подъем ее верхней части благодаря канату 1, пропущенному через блок 3, Подъем происходит до 1 о...

Номер патента: 903544

Опубликовано: 07.02.1982

Авторы: Исаев, Товкайло

МПК: E04H 7/04

Метки: вертикальный, резервуар, цилиндрический

...размещенной под днищем емкости концентрично основной кольцевой балке, причем основные и дополнительные кольцевые балки снабжены соединительными элементами, объединяющими их между собой, кроме того соединительные элементы размещены с зазором относительно днища.На фиг, 1 изображен резервуар, разрез; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - вариант выполнения балочной клетки в виде концентричных кольцевых балок, разрез А - А на фиг. 1; на фи варианты выполнения балочных клет Вертикальныи цилиндрическии резервуар включает емкость 1, опирающуюся на балочную клетку 2 с кольцевой балкой 3, 903544расположенной под стенкой емкости 1 и концентричные внутренние кольцевые балки 4. Кольцевые балки 3 и 4 соединены элементами 5, расположенными с...

Номер патента: 903545

Опубликовано: 07.02.1982

Авторы: Карев, Литвак, Новиков, Скориков, Фридман, Фурманов

МПК: E04H 7/22

Метки: железобетонных, соединение, стыковое, элементов

...фиг, 1 изображено стыковое соединение элементов в плане; на фиг. 2 - вид А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 1,Стыковое соединение состоит из железобетонных элементов 1, используемых при строительстве сборных элеваторов, с выполненными по всей высоте поверхностей 2 прорезями 3, вертикальные кромки 4 которых могут быть скошены, и связи в виде арматурных сеток 5, установлены в прорези 3 на участках 6 элемента 1, имеющих непрерывное армирование 7.В процессе выполнения соединения элементы 1 устанавливаются и фиксируются в проектном положении, после чего в прорезях 3 устанавливаются с заданным шагом арматурные сетки, причем последние могут заводиться в прорези 3 как с одной, так и с двух сторон. Затем вплотную к поверхностям...

Номер патента: 903546

Опубликовано: 07.02.1982

Авторы: Галата, Гупаленко, Метелюк

МПК: E04H 9/02

Метки: здания, свайный, сейсмостойкого, сооружения, фундамент

...каждой сваивыполнен с выпуклой сферической поверхностью, а примыкающая к ней нижняя опорная поверхность промежуточного элементавыполнена вогнутой, причем радиус кривиз 15 ны последней больше радиуса кривизны верхнего торца сваи, но меньше радиуса кривизны верхней опорной поверхности промежуточного элемента.На чертеже схематично изображен фрагмент описываемого фундамента, разрез.Свайный фундамент сейсмостойкого здания состоит из сваи 1, верхний торец которой выполнен с выпуклой сферической поверхностью 2, оголовка 3, выполненного состаканом 4, и размещенного между ними903546 Формула изобретения Составитель Э. Зулинский Техред А. Бойкас Корректор Е. Рошко Тираж 720 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и...

Номер патента: 903547

Опубликовано: 07.02.1982

Автор: Горжени

МПК: E04H 12/00

Метки: линии, опора, портальная, электропередачи

...изображена опо.15 ра в процессе монтажа, общий вид; нафиг. 2 - опора в рабочем положении, общий вид.Портальная опора линии электропередачи включает стойки 1, составную траверсу, 20консольные части 2 которой жестко соединены с участками 3 средней части траверсы.Консольные части траверсы и участки средней ее части закреплены на стойках с помощью шарниров 4. Участки 3 средней части траверсы снабжены разъемным стерж903547 Формула изобретения 20 3нем 5, размещенным по оси опоры, стойки опоры соединяют гибкие связи 6 и 7Монтаж опоры производят следующим образом.Выполняются котлованы под стыки опоры, к стойкам опоры, лежащим на земле, шарнирно крепят консольные и жестко закрепленные к ним участки средней части траверсы, затем стойки вместе...

Номер патента: 903548

Опубликовано: 07.02.1982

Автор: Обыдов

МПК: E04H 12/08

Метки: конструкция, пространственная, складная

...между собой граней 9, каждая из которых включает соединенные между собой с по- у мощью горизонтальных шарниров 10 панели 11. Вдоль боковых торцов каждой панели 11 приварены отрезки труб 12 в шахматном порядке так, что при стыковке граней 9 они образуют продольные пояса 3 ствола 1. Такое крепление отрезков труб 12 к панели 11 позволяет значительно уменьшить толщину пакета грани в сложенном положении. В каждом отрезке трубы 12 с торцов нарезана резьба 13 под соединительный болт 14 с контргайкой 15, Механизм развертывания конструкции включает две лебедки 16, закрепленные на внутренней поверхности стенки 8 контейнера 5. Рукоятка 17 лебедки 16 выведена наружу контейнера.В центре крышки 6 контейнера 5 выполнено отверстие, через которое...

Номер патента: 903549

Опубликовано: 07.02.1982

Авторы: Морозов, Мушеев, Товкайло, Шофлер

МПК: E04H 12/20

Метки: антенного, конструкции, крепления, опорной, полотна, узел

...по нему, а блок леерного каната шарнирно соединен с дополнительным блоком, причем промежуточный элемент выполнен гибким.На фиг. 1 схематически изображена опора, общий вид; на фиг. 2 - вариант узла крепления с промежуточным элементом, выполненным в виде стержневой конструкции; на фиг. 3 - вид А на фиг. 2; на фиг. 4 - вариант узла крепления с гибким промежуточным элементом; на фиг. 5 - вид Б на фиг. 4,Узел крепления леерного каната 1 антенного полотна к опорной конструкции 2, состоящей из секций 3, 4 и 5 с распорками 6, включает блок 7 леерного каната 1, прикрепленный к опорной конструкции 2 при помощи промежуточного элемента, выполненного в виде консоли треугольного очертания 8 с вершинами С, Р и Е. Вершины С и Е прикреплены к...

Номер патента: 903550

Опубликовано: 07.02.1982

Авторы: Леонов, Лозовой, Пиньковский

МПК: E04H 12/26

Метки: башенный, копер

...что требует усиления колонн дополнительными связями и ведет к увеличению материалоемкости и срока строительства,Цель изобретения - уменьшение материалоемкости и сокращение сроков строительства.Цель достигается 1 ем, что в башенном копре, включающем несущий каркас с колоннами, ограждающие элементы и накаточные пути, каждая колонна каркаса размещена на накаточных путях.На фиг. 1 схематически изображен копер, общий вид; на фиг, 2 - копер вид сверху.Башенный копер включает несущий каркас 1 с колоннами 2, выполненный в виде сварной пространственной рамно-связевой конструкции, ограждающие элементы 3 и накаточные пути 4, которые могут быть выполнены, например в виде роликов качения, поверхностей скольжения и т.п.Надвижка башенного копра...

Номер патента: 903551

Опубликовано: 07.02.1982

Автор: Пода

МПК: E04H 12/26

Метки: копер, многоканатной, надшахтный, наземной, подъемной, установкой

...копер включает станококопра 1, головку копра 2, укосину 3,совмещенный фундамент 4 ( для передачи на грунт собственного веса многоканатной подъемной машины 5 иукосины 3 в нерабочем состоянии) исовмещенное надшахтное здание 6.Возникающие в головных подъемныхканатах 7 усилия через раму подъемноймашины 5 и копровые шкивы 8 переда 20ются на станок копра 1 укосину 3 ифундамент 4 машины, являющейся однов-.ременно и упором укосины,Равные по величине и противоположные по направлению силы, воздейосударственный институт по проектирова юредприятий железорудной промышленности3 90 ствующие на укосину 3 и фундамент 4 машины, замыкаясь в укосине, вызывают ее сжатие без передачи усилия на грунт ; отпадает необходимость в устройстве отдельного фундамента...

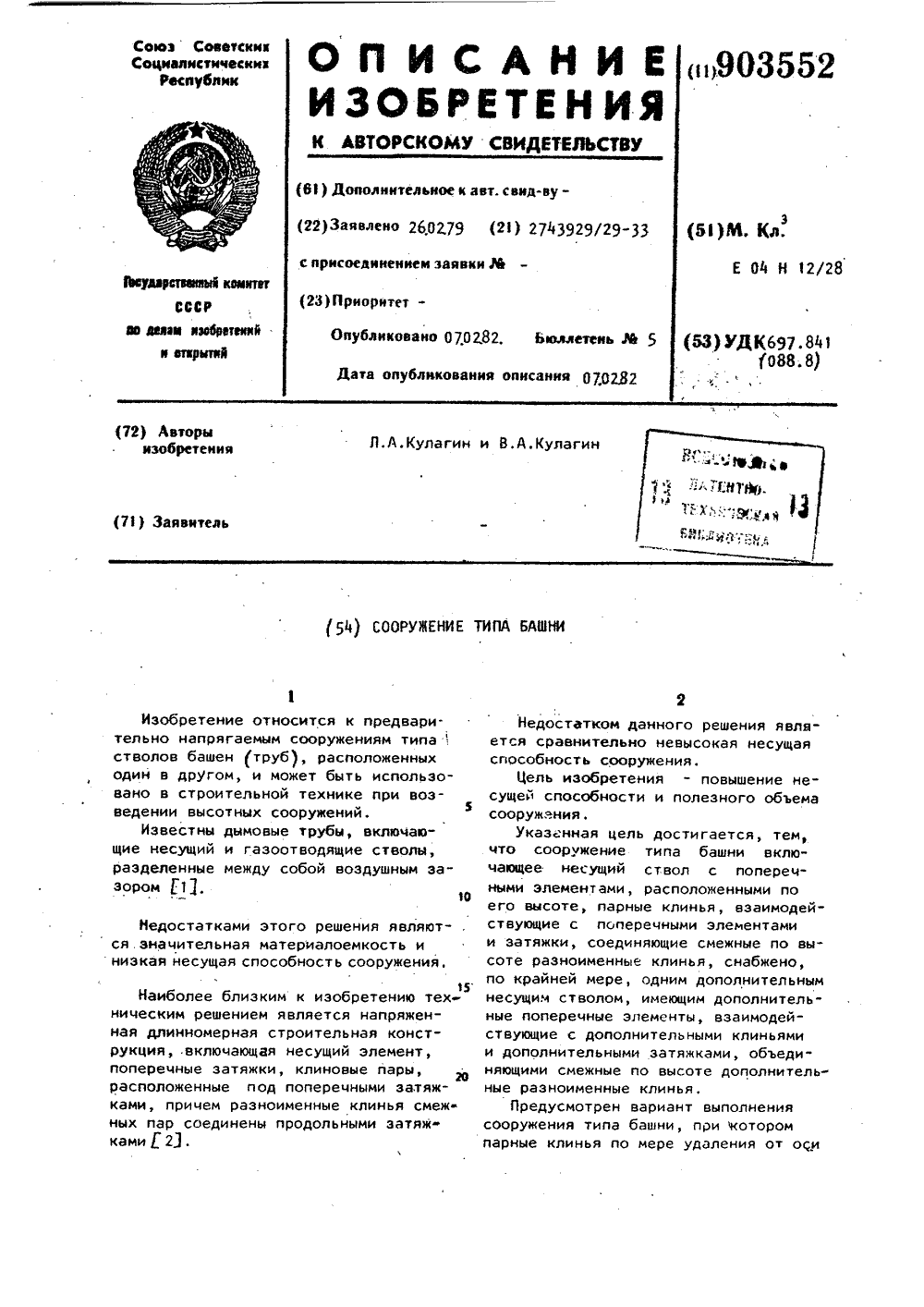

Номер патента: 903552

Опубликовано: 07.02.1982

Автор: Кулагин

МПК: E04H 12/28

Метки: башни, сооружение, типа

...мере приближения к основанию сооружения,1. Сооружение типа башни, включающее несущий ствол с поперечными элементами, расположенными по его высоте,парные клинья, взаимодействующие с поперечными элементами, и затяжки, соединяющие смежные по высоте разноименные клинья, о т л и ч а ю щ е ес я тем, что, с целью повышения несущей способности и полезного объема сооружения, последнее снабжено,по крайней мере, одним дополнительнымнесущим стволом, имеющим дополнительные поперечные элементы, взаимодействующие с дополнительными парнымиклиньями и дополнительными затяжками,объединяющими смежные по высоте дополнительные разноименные клинья,2. Сооружение по п. 1, о т л и ч аю щ е е с я тем, что, парные клиньяпо мере их удаления от оси сооружения...

Номер патента: 905186

Опубликовано: 15.02.1982

Авторы: Виноградов, Сандигурская

МПК: E04H 12/34

Метки: длинномерной, конструкции, монтажа

...положе вдоль оси линии элект 3 90518 ропередачи, Опора 1 соединена с фундаментом монтажным шарниром 2. Копоре 1 прикреплена стационарная оттяжка 3, соединенная с анкером 4.В верхней части опоры укреплен5 блок 5 с зажимным устройством. Монтажную оттяжку 6 одним концом прикрепляют к анкеру 7, пропускают через блок 8, прикрепленный к другому анкеру 9, и вторично через блок 5 с за жимным устройством.Строп 10 вертолета прикрепляют к зажимному устройству блока 5.Зажимное устройство блока 5 моет иметь известную конструкцию, например с прижимным подпруиненным Фрикционным фиксатором.Опору 1 с помощью прикрепленного к вертолету 11 стропа 1 О поднимают в вертикальное положение, Строи ГО,натягиваясь, разжимает зажимное устройство блока 5 и...

Номер патента: 905187

Опубликовано: 15.02.1982

Авторы: Бессонов, Субботин, Шапошников

МПК: B63B 9/00, B63C 1/02, E04H 12/34 ...

Метки: длинномерной, конструкции, подъема

...и касается технологии способов подъема длинномерной конструкции,Известен способ подъема длинно- мерной конструкции с помощью плавучих кранов и дока, состоящий в том, что длинномерную конструкцию застрапливают и устанавливают на плавучем доке 1 3 .Недостаток указанного способа заключается в низком диапазоне высот подъема длинномерной конструкцЦель изобретения - повышение ди пазона высот подьема длинномерной конструкции.Эта цель достигается тем, цто вуций док заглубляют на глубину,превышающую осадку плавучего крана,затем заводят плавучий кран в плавучий док и осуществляют всплытие плавучего дока, после цего упомянутый док подводят к сооружаемому обьекту и плавучим краном поднимают длинно- мерную конструкцию для монтажа. Способ подъема...

Номер патента: 905408

Опубликовано: 15.02.1982

Авторы: Баланюк, Мелуа, Селиванов, Чаплицкая

МПК: E04H 1/02

Метки: комплекс, строительный

...чердака 2.К недостаткам такого технического решения относятся загрязнение окружающей среды в результате неорганизованного выброса в атмосферу отработанных газов, что апликая и Л.И. Мелу:а.905408 Составитель В. Иванов Редактор Н. Воловик Техред А. Бойкас Корректор Н. Швыдкая Заказ 31144 Тираж 720 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4ьтяжными вентиляционными шахтами и заглубленными каналами.Вентиляционные шахты 1 для поэтажного забора загрязненного воздуха размещены внутри зданий и внизу, например на глубине, ниже уровня промерзания почвы, объединены вентиляционным каналом 2, выполнен-ным,...

Номер патента: 906929

Опубликовано: 23.02.1982

Авторы: Гордон, Калинин, Канцель, Сухишвили

МПК: E04H 12/34

Метки: длинномерных, конструкций, подъема, шарнир

...на Фиг. 3 - разрез Б-Б на фиг, 2,Шарнир содержит подвижную частьи неподвижную часть 2, имеющие П- образную Форму. Части 1 и 2 соедине" ны посредством осей 3 и снабжены проушинами 4, которым соответствуют опорные лапы 5 на опоре и конструкции. При креплении шарнира к конструкции проушины 4 и лапы 5 соединяются пальцами 6, образуя шарнирные замки. На опоре конструкции, установленной на фундамент, посредством паль 3 90692 цев 6 прикрепляют часть 1 шарнира,а часть 2 - к монтируемой длинномерной конструкции. Части 1 и 2 шарнира соединяют между собой посредством двух осей 3. Подъем конструкции осуществляют путем поворота ее относительно оси 3 шарнира,Предлагаемый шарнир позволяет предохранить монтируемую конструкцию от повреждения за счет...

Номер патента: 906930

Опубликовано: 23.02.1982

Авторы: Герасимов, Еремеев, Коврыжкин, Никитенко

МПК: E04H 12/34

Метки: оборудования, перемещения, подъема, тяжеловесного

...к фундаментам 13, Для транспортировки используют лебедку 14 с тросом 15. 1 ЕАгрегат 9 собирают на технологическом базовом основании 10. После окончания сборки под его опоры 8 заводят корытообразные резервуары 1, сообщающиеся между собой шлангом 2, и В резервуары 1 заливают воду и охлаждают ее в направлении сверху вниз с, помощью холодильных элементов 3. Излишек воды при образовании льда поступает в компенсаторы 4. Благода в ря наличию компенсаторов верхняя поверхность льда получается ровной, Возможные погрешности установки резервуаров 1 в части их сопряжения с Фундаментом 13 компенсируются за счет 25 их эластичных поверхностей 12. На поверхность льда 5 кладут пленку 7 на которую под опоры 8 устанавливают полки П-образных резервуаров...

Номер патента: 906931

Опубликовано: 23.02.1982

Автор: Татти

МПК: E04H 12/34

Метки: стойка, телескопическая

...от пульта управления 26,Для извлечения фиксационных скоб 5 или фиксационных пластин 8 из пазов 3 или отверстий 4 секции 1 при демонтаже трубы или мачты применяются гидравлические подъемные установки (Фиг. 5 и 8), состоящее из гидравлической камеры 27, подъемных крючков 28, стоек 29, шланга 30, через который гидравлические подъемные устройства подсоединены к компрессионной установке 31.Телескопицеская труба работает следующим образом.Неподвижная секция 1 устанавливается строго в вертикальном положении и фиксируется к строительной площадке (фиг, 1). С помощью гидравлических подъемных установок через кольца 7 или отверстия 1 О, в которые вставляются крючки 28 (стойки 29 при этом упираются на поверхность секции 1), оттягиваются...

Номер патента: 906932

Опубликовано: 23.02.1982

Авторы: Гельфанд, Гольдберг, Макаров

МПК: E04H 12/34

Метки: вертикальных, конструкций, монтажа

...высоту. В шахте лифра на трособлочной системе подвешивают монтажный контргруз 20, который частично уравновешивает массу поднимаемого груза за счет следующей запасовки каната: к закрепленному в верхней части шахты 21 лифта контргрузу 20 крепится один конец каната 22, который последовательно огибает монтажный блок 23, прикрепленный к верхней части шахты лифта, затем идет вниз к отводному блоку 24, закрепленному к нижней части шахты лифта, далее, располагаясь параллельно земле и вблизи нее, идет к отводному блоку 25, увязанному у основания вертикальной мачты, и от него через блок 26, прикрепленный к раме 4, непосредственно вторым концом крепится к нижней части поднимаемого груза Груз возможно крепить и через вспомогательный полиспаст 27...

Номер патента: 907141

Опубликовано: 23.02.1982

Авторы: Волынский, Любин, Руб

МПК: E01D 18/00, E04H 5/00

Метки: галереи, пролетное, строение, транспортерной

...отсутствием элементов, обес печиваюших поперечную жесткость сжатых верхних поясов глатндх балок. алоемкостнЕ 1 ель достигается тем, что пролетноестроение транспортной галереи, включающее сплошностенчатые главные балки сребрами жесткости, поперечные балкис настилом и элементы крволи, снабжено стойками, жестко соединенными сглавными балками и с поперечнымибалками, причем элементы кровли жест- Око прикреплены к стойкам.На фиг. 1 изображено пролетноестроение, общий вид; на фиг. 2 - разрезА-А на фиг. 1.с 7 1.г 1 7 К стойкам 3 жестко прггкренлены стропила 9 кровли со стыком, вклкчающим верхние пояса 5 главных балок 1, Стойки 3 приварены к стенкам 7 главных балок 1. Стойки 3 прива епы к стенкам 7 главных балок 1 в чередующемся порядке с...

Номер патента: 907198

Опубликовано: 23.02.1982

Авторы: Горобец, Клебанов, Луковский, Филиппов, Шитов

МПК: E04H 3/30

Метки: зал, зрелищного, сооружения

...имонтированными на нем несущими элементами, образующими ячейки, в каждой из которых укреплено кресло и покрытие пола. Зал зрелищного сооружения имеет пар тер, выполненный из поворотных кресел 1.Группы кресел 1, расположенных по ширине зала, объединены в секции 2. Каждая секция 2 имеет покрытие пола 3, укрепленное на несущих элементах 4, установленных на горизонтальном валу 5. Вал 5 шарнирными связями 6 прикреплен к стойкам 7, имеющим содной стороны упоры 8. Покрытие по 9071983ла 3 и несущие элементы 4 образуют ячейки9, в которых устанавливают кресла 1.Каждая секция снабжена приводом 10,например пневмоцилиндром с дистанционным управлением, установленным на основании пола,Трансформация зрительного зала осуществляется следующим...

Номер патента: 907199

Опубликовано: 23.02.1982

Авторы: Барский, Галеев, Кроткова, Курамин, Файзуллин, Холмогоров

МПК: E04H 7/02

Метки: вертикальный, резервуар, цилиндрический

...установленный на свайные опоры.Резервуар сверху закрыт крышей 1. Стенка 2 резервуара приварена к днищу 3 с окрайкой 4 тавровым сварным швом. Между стенкой 2, внутренней частью днища 3 и окрайкой 4 установлены растяжки 5. К окрайке 4 приварено кольцо жесткости 6, которое соединено с анкером 7 и предназначено для улучшения условий работы окрайки. Резервуар установлен на фундамент (свайные опоры) 8.Резервуар работает следующим образом.Под действием гидравлической нагрузки, днище резервуара стремится деформиро907199 формула изобретения 20 Состави Техре Тира И Государств делам изобре Москва, Ж - 35 П Патент, г.тель В. Касьяне д А. Бойкасж 721 нкоКорректор В. БутяПодписноета СССРытийаб., д. 4/5Проектная, 4 едактор Н. Рогуличаказ...

Номер патента: 907200

Опубликовано: 23.02.1982

Авторы: Мелашвили, Размадзе, Ткешелашвили, Яшвили

МПК: E04H 9/02

Метки: здание, подвесное, сейсмостойкое

...отверстиями. Через отверстияперекрытия 7, сверху с фермы 6 покрытия, 35пропускают подвески 8 и анкеруют в нижней части здания или в фундаменте 1.Торцы ригелей 5 и узлы соединения вышележащих ригелей 5 с ребрами 4 соединяют наклонными подвесками 9. К вертикаль 46ным подвескам 8 и междуэтажным перекрытиям 7 крепят стеновые панели. После создания необходимого предварительного натяжения в подвесках 8 и 9, перскрытие 7 закрепляют стационарно.Преимуществом изобретения является то, что сочетание вертикальных и наклонных подвесок для крепления междуэтажных перекрытий к ядру жесткости и пропуск вертикальных подвесок сквозь тело ядра жесткости обеспечивает надежное гашение изгибнокрутильных колебаний, возникающих в здании от ветровых и...

Номер патента: 907201

Опубликовано: 23.02.1982

Авторы: Голубов, Завалко, Кудряшов, Липатов

МПК: E04H 12/00

Метки: линии, опора, электропередачи

...элементов, прикрепленных к дополнительным стойкам в центрах тяжести последних и к концам траверсы. 16На чертеже схематически изображена опора, вид вдоль направления линии электропередачи,Опора линии электропередачи, включает жестко защемленную основную стойку 1 с траверсой 2. К стойке при помощи шарниров 3 прикреплены дополнительные наклонные стойки 4, причем концы траверсы жестко крепятся к дополнительным стойкам, центры тяжести которых соединены парой крестообразных тяг 5. На дополнительных стой- ы ках прикреплены кронштейны 6 с подвесными гирляндами изоляторов 7 для подвешивания двух цепей линии электропередачи и тросостойки 8.Упрощение конструкции данной опоры25 достигается тем, что количество конструктивных элементов основной...

Номер патента: 907202

Опубликовано: 23.02.1982

Автор: Иттенберг

МПК: E04H 12/08

Метки: гибкого, натяжения, элемента

...соединены с оттяжкой и планкой, а планка жестко закреплена на анкерном фундаменте, при этом планка выполнена с отверстиями для перемещения точек крепления стержневых элементов относительно ее середины.На фиг, 1 схематически изображено устройство, общий вид; на фиг. 2 - разрез А - А на фиг. 1Устройство включает в себя два спаренных изолятора 1, образующих стороны треугольника, вершина которого скреплена с 26 концом оттяжки 2. Основание треугольникавыполнено в виде металлической планки 3 с отверстиями 4, в которые вставляется палец 5 крепления изолятора 1. Планка 3 за 907202креплена на фундаменте 6. На фундаменте 6 закреплен также силовой механизм 7, Конец гибкого элемента 8 механизма 7 пропущен через отводной ролик 9 и скреплен с...
