E04H — Здания и подобные сооружения специального назначения; плавательные и мелкие ванны или бассейны; мачты; ограды; палатки, тенты или навесы вообще

Номер патента: 1110885

Опубликовано: 30.08.1984

Автор: Осипов

МПК: E04H 7/22

Метки: параметров, силосов

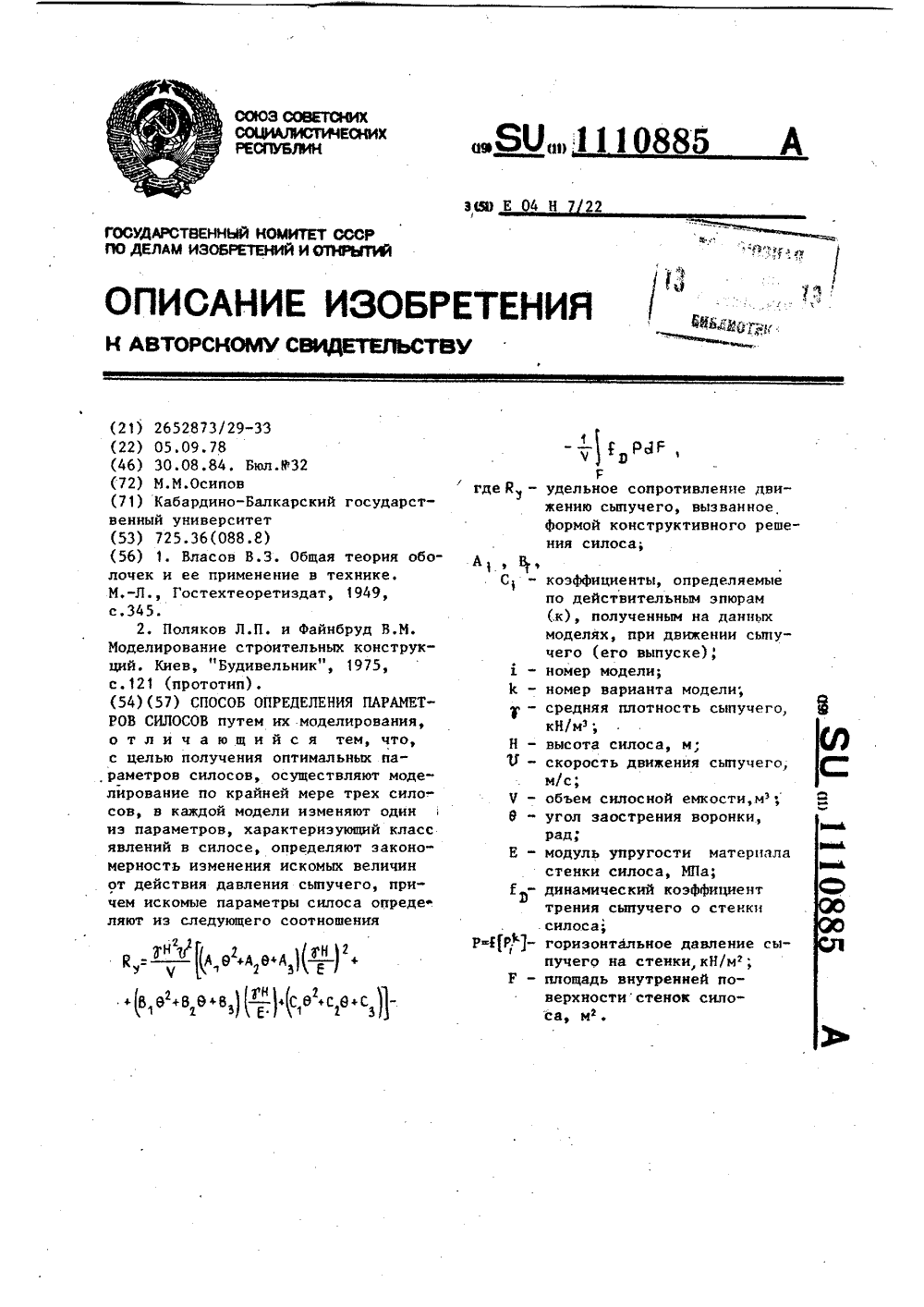

...поверхности стенок силоса, м.Для нахождения оптимальных параметров из (1) необходимо определитьзначения А;, В;, С и величину го 1ризонтального давления сыпучего Р.Коэффициенты А;, В С; (1=1,2,3)определяют, используя действительные эпюры К полученные на моделяхпри движений сыпучего. Построениехдействительных эпюр К, достигаетсяпутем изменения (задайия) на каждойиз трех моделей не менее трех разодного из ее параметров, напримеругла заострения воронки 9 .Для нахождения Р используют выражение р:н( 9 69+а Иен) )ън+вЬ ) х)е)унсн с 9+с , (2где коэффициенты а 1, в.,с (1=1,2,3)1 н 1 определяют, используя действительные эпюры Р., полученные эксперимен-%тально на системе моделей при выпуске сыпучего. 5Подставляя значения этих коэффи" циентов в...

Номер патента: 1110886

Опубликовано: 30.08.1984

Авторы: Александрян, Мурадян

МПК: E04H 9/02

Метки: железобетонное, перекрытие, покрытие, сборное

...углом 15-30 , а стыки замоноличены полимерраствором или бетоном с обмазкой поверхностей стыкуемых элементов эпоксидным клеем.На фиг.1 показано сборное перекрытие или покрытие, план, на фиг.2 разрез А-А на фиг.1, вариант замоноличивания стыков полимерраствором; на фиг.3 - то же вариант замоноличивания стыков бетоном с предварительной обмазкой поверхностей стыкуемых элементов эпоксидным клеем.Сборное железобетонное перекрытие или покрытие включает плиты 1 с наклонными гранями 2, пояс 3 и/или ригели 4, стыки 5 между которыми замоноличены полимерраствором 6.Продольные наклонные грани 2. плит 1 сопряжены между собой и с поясом 3 и/или ригелями 4 под углом 15-30.Стыки 5 между плитами 1 и поясом 3 и/или ригелями 4 могут, быть замоноличены...

Номер патента: 1112105

Опубликовано: 07.09.1984

Авторы: Буров, Дмитриевский, Махмудов, Шарганов

МПК: E04H 5/00

Метки: склад, сыпучих

...под разделительными стенаПри этом склад снабжен телескопически соединенными стержнями, прикрепленными к боковой поверхности разделительной стены причем последняя снабжена вибратором.На фиг. 1 изображен склад с разделительными стенами из шарнирно соединенных звеньев, продольный разрез; на фиг, 2 - вид А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 2; на фиг. 4 - склад с днищем из рассекателей, продольный разрез; на фиг. 5- вид В на фиг. 4; на фиг. 6 - склад с телескопически соединенными стержнями, прикрепленными к боковой поверхности разделительной стены, продольный разрез; на фпг. 7 - вид Г на фиг, 6.Склад включает загрузочную галерею ), смонтированную на каркасе 2, разделительные стены 3, разгрузочную галерею 4 с с 1 О 15 2 О 25 зо 35 4...

Номер патента: 1113500

Опубликовано: 15.09.1984

Авторы: Мещеряков, Негребов

МПК: E04H 7/22

Метки: силос, трудносыпучего, хранения

...близким к предлагаемому является силос для хранения трудносьшучего материала, включающий днище в виде выпускной воронки, вертикальные стенки и внутренние перегородки .Недостатком известного решения является наличие вертикальных и горизонтальных напряжений, обусловливающих слеживаемость и повышенное сцепление материала с поверхностью ограждающих стен.Цель изобретения - уменьшение слеживаемости трудносыпучих материалов и с епления их с поверхностью ограждающих стен.Указанная цель достигается тем, что в с илосе для хранения трудносыпучего материала, включающем днище в виде выл скной воронки, вертикальные стенки и внутренние перегородки, последние выполнены секционными с проемами, установленными по высоте перпендикулярно друг другу, при...

Номер патента: 1114759

Опубликовано: 23.09.1984

Автор: Черников

МПК: E04C 2/28, E04H 5/10

Метки: ограждения, панель, холодильника

...срок службы ограждения.Цель изобретения - увеличение долговечности ограждения засчет сохранения теплозащитных качеств ма териалов и экономии энергии в период эксплуатации.Указанная цель достигается тем, что в панели ограждения холодильника, содержащей наружный сплошной и внутренний перфорированный железобетонные слои с расположенными между ними слоем утеплителя и пароизоля" 592цией, расстояние между отверстиями перфорации внутреннего слоя определяется из соотношения2 дАЪ и 2(Б ч(ААА - )где Ъ мА 2 Акс - максимальное расстояниемежду отверстиями, м;8т - толщина слоя утеплителя, м;3 - диаметр отверстий, м;4где 3- толщина внутреннего слояпанели, м,- коэффициент паропроницаемости материала внутреннего слоя, мг/м ч Па(Ьд - коэффициент...

Номер патента: 1114773

Опубликовано: 23.09.1984

Автор: Смирнов

МПК: E04H 5/00

Метки: здание, одноэтажное, сборное

...в местах опирания на фундаментные блоки выполнены по низу с анкерными стержнями, замоноличенными в прорезях фундаментных блоков, причем прорези ограничены боковыми стенками, 40Кроме того, с целью уменьшения габаритов стеновых панелей в процессеих изготовления и транспортировкианкерные стержни расположены в отогнутом состоянии заподлицо с нижними гра ки, анкерные стержни расположены в отогнутом состоянии заподлицо с нижними гранями панелей, а торцы анкерных стержней выходят на боковые грани панелей,2нями панелей, а торцы анкерных стержней выходят на боковые грани панелей,На фиг. 1 изображено сборное одноэтажное здание, поперечный разрез;на фиг, 2 " деталь опирания стеновых панелей на фундаментный блок, разрез; на фиг. 3 " разрез А-А...

Номер патента: 1114774

Опубликовано: 23.09.1984

Автор: Ломанов

МПК: E04H 5/08

Метки: здание, многоэтажное

...горизонтальные усилия - распор, так как он погашен на ригелях. Однако это здание одноэтажноеи оно не экономично,Наиболее близким к изобретениюявляется многоэтажное. здание, включающее нижний с ригелями и стойками каркаса и верхний этажи 21.Недостатком известного здания являются ограниченные эксплуатационные воэможности ввиду наличия на.верхнем этаже несущих внутреннихстен,Цель изобретения - расширениеэксплуатационных воэможностей и снижение материалоемкости.Эта цель достигается тем, что вмногоэтажном здании, содержащемнижний с ригелями и стойками каркасаи верхний этажи, верхний этаж выполнен с трехшарнирными рамами каркаса,установленными на ригеле нижнего эта"жа посредством шарнирньм башмаков,На фиг. 1 изображена рама 1, общий...

Номер патента: 1114775

Опубликовано: 23.09.1984

Авторы: Вышегородская, Линевич, Махмутов, Шитиков

МПК: E04H 7/04

Метки: корпуса, монтажа, полотнищ, резервуара, рулонированных

...рулонированного полотнища иприжатии его к криволинейным элементам стенда. Кроме того трудностисвязаны с выполнением формообразова"ния концевых участков полотнища,т.е, при их гибке для устранения остаточной деформации, возникшей прирулонировании полотнищ.40Цель изобретения - упрощение монтажа и повышение точности геометрической формы стенки комбинированнойконструкции корпуса резервуара,Цель достигается тем, что соглас-,45но способу монтажа корпуса резервуараиз рулонированныхполотнищ разворачивание полотнища осуществляют с обратным его перегибом от одного концашаблона до другого, а концевые участки полотнища отгибают по криволинейной поверхности предварительно установленных переносных опор с изменяющимся радиусом кривизны.На фиг. 1 и 2...

Номер патента: 1115995

Опубликовано: 30.09.1984

Авторы: Гладкий, Сумовский

МПК: E04H 12/34

Метки: вертикальное, длинномерной, конструкции, положение, секций, установки, фундамент

...и прикрепленный к нему упругий 5 элемент, снабжено стержнем и подпру:жиненной защелкой, причем стержень выполнен с пазом, в котором шарнирно установлена вышеуказанная защелка, при этом упругий элемент выполнен В 50 виде конической пружины, прикрепленной своим меньшим основанием к эластичному ориентирующему элементу, а большим основанием - к вьппеуказанному стержню.На фиг. 1 изображены два устрой.ства и монтируемые секции в монтажном положении, общий вид; на фиг, 2 -995 2 предлагаемое устройство при смонтированных секциях.Устройство состоит из упругого элемента в виде конической пружины 1, прикрепленной своим нижним основанием к эластичному ориентирующему элементу 2 из стального или синтетическогоканата, Верхнее основание...

Номер патента: 1116135

Опубликовано: 30.09.1984

Автор: Демин

МПК: E04H 12/28

Метки: возведения, дымовых, труб

...того, каждая кассета оснащена откидной приводной створкой.На фиг.1 показана многоствольная дымовая труба в плане и расположение направляющих каналов в теле железобетонных стенок стволов трубы; 45 на фиг. 2 -металлическая приемо- разгрузочная кассета с открытой створкой и загруженная внутри секцией стойки, на фиг,3 - несущий металлический каркас устройства в рабочем состоянии, аксонометрия; нафиг. 4 - устройство в рабочем состоянии.Устройство содержит установленные в направляющих каналах 1, которые устраивают в монолитном железобетоне 2 в стенках между стволамина всю высоту трубы, направляющиепатрубки 3, имеющие фланцы 4, которые соединены с приеморазгрузочнойкассетой 5, имеющей створку б сгидравлическим приводом 7 и загруженной...

Номер патента: 1117386

Опубликовано: 07.10.1984

Авторы: Бродский, Мастеров, Симоненко

МПК: E04H 5/12

Метки: градирня-теплица

...3, состоящее из трубопроводов сразбрызгивающнми соплами, расположенными по высоте ярусами и размещенны -ми между ними горизонтальными перегородками 4, каждая из которых соединена со сборником 5 для отвода охлажденной воды.Над кольцевым тамбуром 2 расположена многоэтажная теплица 6, отапливаемая парами градирни с температурой18-20 С зимой и 35-40 С летом.На полые колонны 7 оперты междуэтажные перекрьггия 8, выполненные коробчатого сечения из железобетонас ребрами жесткости 9, расположеннымирадиал ьно,Теплица по внешнему и внутреннемуконтурам изолирована светопрозрачнымматериалом 10,К градирне-теплице пристроены грузовая и пассажирская машины 11 и 12вертикального транспорта показанысхематически).Охлаждаемая вода под напором...

Номер патента: 1124110

Опубликовано: 15.11.1984

Авторы: Буров, Дмитриевский, Шарганов

МПК: E04H 7/22

Метки: склад, сыпучих, хранения

...цель достигается тем,что в складе для хранения сыпучихматериалов, включающем шатровую кровлю с каркасом, несущие элементы,расположенные на разгрузочной галерее,плиты и обвалование, несущие элементы выполнены в виде балки ломаногопрофиля с горизонтальной частью,опертой на разгрузочную галерею, 40и отогнутыми под углом естественногооткоса боковыми участками, концы которых соединены с каркасом шатровойкровли, а плиты установлены на обваловании, 45На фиг.1 изображен склад, поперечный разрез; на фиг,2 - то же, продольный разрез,Склад состоит из шатровой кровли1, загрузочной 2 и разгрузочной 3 галерей. Шатровая кровля 1 выполнена иэ каркаса 4 с затяжками 5 и легких ограждающих панелей б. Жесткость шатровой кровли 1 в...

Номер патента: 1126537

Опубликовано: 30.11.1984

Авторы: Гордон, Сухишвили, Хазанов

МПК: E04H 12/34

Метки: аппаратов, вертикальное, опорный, подъема, положение, цилиндрических, шарнир

...шарнире для подъемацилиндрических аппаратов в вертикальное положение, содержащем неподвижную часть, закрепленную нафундаменте аппарата, и подвижнуючасть, соединенную с неподвижнойчастью, подвижная часть выполненас рычагами, снабженными расположенными перпендикулярно их оси укосинами, прикрепленными к аппарату.На фиг. 1 изображен шарнир, 30общий вид; на фиг.2 разрез А-Ана фиг.1; на фиг.3 - разрез Б-Б нафиг.2,Шарнир содержит неподвижную часть1 и подвижную часть, выполненную в 35виде двух рычагов 2, снабженныхрасположенными перпендикулярно плоскости рычага пальцами 3 и 4 для присоединения к аппарату. К рычагам 2посредством расположенных в плоскости рычага пальцев 5 прикреплены распорки 6, концы которых также снабжены пальцами 7,...

Номер патента: 1126677

Опубликовано: 30.11.1984

Автор: Горохов

МПК: E04H 7/22

Метки: зерновой, щит

...храненияразнокачественного зерна, включающий вертикальную стенку и горизон-.тальную опору, скрепленные укосинами Г 23.Однако данный щит удерживает сыпучмй материал,размещаемый толькос одной стороны - со стороны горизонтальной опоры,При размещении материала с противоположной стороны и реализации,например, партии зерна со стороныгоризонтальной опоры иэ-за слабойустойчивости происходит сдвиг щитов, просыпь материала и его сортосмешение, теряется полезный объемсклада.Для размещения материала с противоположной стороны горизонтальнойопоры щита необходима установкавторого ряда щитов, что приводит кувеличению затрат труда, средств иматериалов,Цель изобретения - более рациональное использование складской емкости, обеспечение устойчивости щита...

Номер патента: 1126678

Опубликовано: 30.11.1984

Авторы: Баленко, Коршунов, Федоренко

МПК: E04G 21/14, E04H 12/34

Метки: возведения, зданий

...лебедкой 12 таким образом, чтобы колонны 4 крайнего ( первого ) ряда сохраняли несколько наклонное положение до тех пор, пока их базы не достигнут проектного положения, В результате этих действий блок 2 покрытия перемещается в направлении своего проектного положения и, будучи связан с остальными блоками 2 покрытия, увлекает их за собой., Одновременно происходит поворот колонн 4 в вертикальное положение и подъем всего покрытия. После окончания подъема здание закрепляется путем постановки вертикальных связей 16 и затяжек 17. Такой способ возведения дает значительный экономический эффект, так как отпадает надобнбсть в устройстве монтажных подмостей, люлек и вся работа на сборке ведется внизу, а в качестве вспомогательной монтажной оснастки,...

Номер патента: 1127844

Опубликовано: 07.12.1984

Авторы: Вишняков, Владимиров

МПК: E04H 12/34

Метки: вертикальное, длинномерной, конструкции, основанию, поворота, положение, прикрепления, тяжеловесной, шарнирного

...Устройство снабжено монтажными серьгами, смонтированными на распор- О ке и рамной опоре.На фиг. 1 показана схема установки распорки и опорной рамы перед началом подъема", на фиг. 2 - промежу. точное положение подъема; иа фиг.З - Ы опускание распорки; на фиг. 4 - захват крюком крана ва монтажную серьгу распорки на фиг. 5 - демонтаж распорки, на фиг. 6 - начало подъема из промежуточного положения; на фиг. 7 - переход через неустойчивое положение, на фиг. 8 - демонтаж опорной рамы.Устройство для подъема длинно- мерной конструкции 1 крюком крана 2 состоит из распорки 3, прикрепленной к головной части конструкции .1 силовым замыканием и упором 4. Рамная опора 5 прикреплена к нижней образующей конструкции 1 гибкой тягой 6, перекинутой...

Номер патента: 1127964

Опубликовано: 07.12.1984

Автор: Меньшиков

МПК: E04H 12/00

Метки: опора, ответвительная

...опо.ра линии электропередачи, включающая стойку,установленную под углом к оси линии, и траверсы, размещенные по обе стороны стойкиярусами по высоте 2,20Недостатками известного решения являетсято, что иэ-з крепления к стволу опорыдополнительных конструкций с гирляндамиизоляторов и проводами второй цепи ответвления затрудняется сооружение опоры и проюводство ремонтных работ.Цель юобретения - снижение материалоемкости и повышение безопасности обслуживания. Поставленная цель достигается тем, что 30 в ответвительной опоре линии электропередачи, содержащей стойку, установленную.под углом к оси линии, и траверсы, размещенные по обе стороны стойки ярусами по высоте, траверсы установлены цод углом к горизонту, 35 определяемым по ФормулеХ...

Номер патента: 1127965

Опубликовано: 07.12.1984

Авторы: Гончаров, Чумаченко

МПК: E04H 12/28

Метки: дымовая, труба

...существенного увеличения.высоты подъема факела уходящих газов. 25Цель изобретения - повышение надежности трубы.Поставленная цель достигается тем, что в дымовой трубе, включающей установленные с зазором несущий и газоотводящий стволы 30 и диффузор, выполненный в виде прилегающих одна к другой подвижной и неподвиж.ной оболочек с соосными отверстиями, отверстия оболочек диффузора расположены по .винтовым линиям и снабжены направляющими козырьками.На фиг. 1 изображена дымовая труба, продольный разрез; на фиг, 2 - то же, вид евер. ху; на фиг. 3 - разрез А.А на фиг,2. Дымовая труба включает несущий железобетонный ствол 1, внутри которого размещенгазоотводящий ствол 2; имеющий в верхнейчасти диффуэор, выполненный в виде двухприлегающих...

Номер патента: 1129184

Опубликовано: 15.12.1984

Авторы: Иманкулов, Иманкулова

МПК: E04H 12/34

Метки: линии, механизированного, монтажа, натяжения, опор, предварительного, связи, траверсами

...связи, общий вид; на фиг. 2 - вид А на фиг. 1; на,фиг. 3 -на нем по касательной к наружному диамет ру под углом друг к другу бурильной штангой 3 и ложементом 4. На ложементе 4 жестко закреплен силовой цилиндр 15, шток которого соединен с грузовой вилкой 16 для захвата опоры за ее траверсу. Поддерживающий элемент 14 сочленен посредством З 0 троса 17 со штоком силового цилиндра 18.Прицепное шасси 2 имеет посередине 35 40 ны на траверсе последней опоры предыдущего участка линий; на площадке 6 уложены траверсы в сборе; на всех полках 9 рам 7 уложены опоры; заведен мотор тягача.Первым действием к началу монтажаявляется включение силового цилиндра 12 50 одной боковой рамы 7, например правой,При этом все опоры, уложенные на полках 9 правой...

Номер патента: 1129317

Опубликовано: 15.12.1984

Автор: Бакшт

МПК: E04H 5/00

Метки: здание, промышленное

...с ними верхним поясом, анижним прикрепленные к боковымграням колонн, панели кровли истен, подкрановые балки и кранбалки 1.2.30Недостатком указанного зданияявляется повышенная материалоемкостьЦель изобретения - снижениематериалоемкости,Указанная цель достигается 35тем, что промышленное здание, включающее фундаменты, жестко укрепленные в них колонны, металлическиефермы, опертые на колонны и жесткосоединенные с ними верхним поясом,а нижним прикрепленные к боковым,граням колонн, панели кровли и.стен,подкрановые балки и кранбалки,снабжено упругими элементами, установленными между нижним поясом 45ферм и боковой гранью колонн и жестко соединенными с,ними, а верхнийпояс ферм установлен на .колонны сэксцентриситетом относительно...

Номер патента: 1130684

Опубликовано: 23.12.1984

Авторы: Лукьяненко, Лях, Нарожный, Романенко, Цвях, Шиманович

МПК: E04H 12/00

Метки: линии, опора, угловая, электропередачи

...изоляцией 1,Однако конструкции опор металлоемки, требуют большого количества фарфоровых или стеклянных изоляторов и, соответственно, значительных материальных затрат.Наиболее близкой к изобретению по технической сущности является угловая опора линии электропередачи, включающая стойку с подкосом, траверсу из горизонтально расположенных элементов уголкового профиля, прикрепленных к стойке, и провода фаз 2.Недостатком такого решения является трудоемкость контакта, связанная с необходимостью сверления траверс для установки штырей и их последующей приваркой. Кроме того, установка изоляторов на штырях с помощью полиэтиленовых колпачков не обеспечивает достаточной надежности.Целью изобретения является снижение трудоемкости монтажа.Указанная...

Номер патента: 1130685

Опубликовано: 23.12.1984

Автор: Коваль

МПК: E04H 12/00

Метки: оборудования, опора, размещения, технологического

...8 огибают направляющие блоки 10 и нижними концами крепятся на барабане 11 механизма подъема 9.Перемещение площадки 2 вдоль ствола 1 ограничивается верхними упорами 12 и нижними упорами 13. Энергопроводные кабели 14 выполнены свободновисящими, причем один конец кабелей 14 закреплен на площадке 2 и подключен к светильникам 3, другой конец кабелей 14 закреплен на стволе 1 в середине хода площадки 2 с провисанием и через кабели 15, закрепленные на стволе 1, подключен к источнику энергии. Кабели 14 армированы стальнымканатом 16 при помощи хомутов 17 и зажимов 18. Один конец армирующего каната 16 закреплен на площадку 2, а другой - на стволе 1 в месте крепления кабелей 14.Величина вертикального разноса роликов 4 и 5 определяется известными...

Номер патента: 1131825

Опубликовано: 30.12.1984

Авторы: Абрамович, Зексер, Леонов, Мерман, Преображенский, Сивачев

МПК: E04H 12/34

Метки: линии, монтажа, подвесной, препятствием, электропередачи

...линиям электропередачи и может быть использовано для подвески проводов над препятствием - водной поверхностью или ущельем,Известно устройство для монтажа подвесной линии электропередачи над препятствием, содержащее переходные опоры, к верхним концам которых прикреплены одними концами тросовые тяги с натяжными элементами, другие концы которых заякорены 1.Недостаток известного устройства низкая надежность работы линии.Цель изобретения - повышение надежи ости лин ии.Цель достигается тем, что в устройстве для монтажа подвесной линии электропередачи над препятствием, содержащем переходные опоры, к верхним концам которых прикреплены одними концами тросовые тяги с натяжными элементами, другие концы которых заякорены, натяжные элементы...

Номер патента: 1131826

Опубликовано: 30.12.1984

Автор: Христов

МПК: E04H 12/34

Метки: длинномерной, конструкции, подъема, фундамент

...(см. фиг. 1, 2 соединенных корпусом и штоком с конструкцией 3 и двигателем 1, устройство синхронизации выполнено в виде гидромеханической передачи, в которой датчик 5 вращения конструкции выполнен в виде силовых гидроцилиндров, шарнирно связанных корпусом и штоком с конструкцией 3 и фун да м енто м 8.Надпоршневые полости 9 силовых гидро- цилиндров 5 соединены через напорный кол лектор 10, делитель потока 11 и обвязочные трубопроводы 12 с подпоршневыми полостями 13 исполнительных цилиндров 4, а подпоршневые полости 14 силовых гидро- цилиндров 5 соединены через безнапорный коллектор 15 с надпоршневыми полостями 16 исполнительных цилиндров 4. Для установки подъемных двигателей в предмонтажное положение (под проектным углом к вер...

Номер патента: 1131990

Опубликовано: 30.12.1984

Авторы: Карапетьян, Петросян

МПК: E04H 1/00

Метки: здание, крупнопанельное

...цель достигается тем, что вкрупнопанельном здании, включающем панели внутренних стен, панели наружныхстен, выполненные с клиновидными выступами по всем боковым граням, панели перекрытий, опертые по четырем сторонам напанели стен и жестко соединенные с ними,и герметизирующие прокладки, размещенные в стыках панелей, панели перекрытийи внутренних стен снабжены опорными ребрами, расположенными по двум противоположным их сторонам и выполненным склиновидными выступами по торцам и склиновидными углублениями по их боковым граням, при этом выступы панелейнаружных стен установлены в углубленияхребер панелей перекрытий и внутреннихстен.На фиг, 1 показано здание, фрагмент;на фиг. 2 - то же, вертикальный разрез; на фиг. 3 - панель наружных...

Номер патента: 1131991

Опубликовано: 30.12.1984

Автор: Рыбин

МПК: E04H 1/02

Метки: гелиокомплекс, строительный

...содержитгруппу зданий 1 с размещенными на их кровлях 2 солнечными коллекторами 3, гидравлически связанными с сезонным бакомаккумулятором 4 тепла, сообщенным с трубопроводами 5 системы энергоснабжения зданий 1. Здания 1 расположены вокруг бакааккумулятора 4 тепла с образованием междуними теплоизолированного пространства 6,а обращенные к нему стены 7 зданий 1 выполнены поглощающими тепловое излучение. По наружной границе пространства 6 в зазорах между зданиями 1 установленытеплоотражающие экраны 8, обращенныек баку-аккумулятору 4 тепла.На каркас из трубопроводов 5 сверхунатянута прозрачная отражающая тепловое излучение пленка 9 (фиг, 2). На бакеаккумуляторе 4 также размещены коллекторы 3.Земельный участок пространства 6 использован...

Номер патента: 1133228

Опубликовано: 07.01.1985

Автор: Поколенко

МПК: E04H 12/34

Метки: башни, блоков, монтажа

...для монтажа башни из блоков, содержащее стрелу,оснащенную системой полиспастов с 35крюковыми подвесками, и шарнирныеопоры, установленные с возможностьюперемещения и контактирующие с башней в зоне монтажных стыков ее бло-.ков снабжено рамой на которой Уста Оновлена указанная стрелка с возможностью перемещения вдоль этой рамы,к которой прикреплены шарнирныеопоры.На Фиг.1 схематично показано предлагаемое устройство в положении передподъемом блока башни; на фиг,2 -то же, после подъема блока башни;на фиг.3 - то же, при перемещениистрелы на фиг.4 - схема подъема очередной секции башни после перемещения стрелы.Устройство содержит стрелу 1,свободно установленную на раме 2,соответствующей габаритам монтируемой башни в плане и снабженной...

Номер патента: 1133368

Опубликовано: 07.01.1985

Авторы: Жура, Козырев, Козюля

МПК: E04B 2/74, E04H 3/14

Метки: перегородка, помещений, раздевальных, сооружений, спортивных, трансформируемая

...7; на фиг. 10 - разрезЕ-Е на фиг. 8,Трансформируемая перегородкавключает направляющие 2 (фиг. 4),прикрепленные к ограждающим конструкциям раздевального помещения 3(фиг. 3), и фиксаторы 4 для фиксации перегородки в заданном положении,которая разделяет раздевальное помещение иа эоны 5 и 5 й (фиг. 1 и 2),соответствующее количеству лкдей,находящихся в каждой зоне (фиг. 1).Перегородка выполнена в видераиного каркаса 6 (Фиг. 3), междувертикальными 7 и горизонтальньви 8элементами которого размещены ящики9 с замками 10 (фиг. 8-10), каждыйиз которых установлен с воэможностью выдвижения в обе стороны.На горизонтальных элементах каркаса над каждым ящиком размещеныкозырьки 11 (Фиг. 7 и 8), гнезда 12для язычков 13 замков ящиков и индикаторное...

Номер патента: 1133369

Опубликовано: 07.01.1985

Авторы: Бурджанадзе, Джанашия, Лосаберидзе, Эдишерашвили

МПК: E04H 9/02

Метки: здание, многоэтажное, сейсмостойкое

...из нолутруб 7, и эаанкерены нижним концом в фундаментахблизлежащих колонн 2.Шарнирное крепление верхних концов тяжей 4 к колонне 2 может быть выполнено с помощью металлических пластин 8, установленных на колонне 2в заводских условиях, и круглого металлического высокопрочного стержня 9, пропущенного сквозь отверстия 10 пластин 8 н на котором закреплены тяжи 4. Отверстия 6 в ригелих 3 снабжены отрезками труб 11. Трубы 11 и полутрубы 7 служат защитой стен, перегородок (не показаны) и ригелей 3 от повреждений при передаче динамических нагрузок на тяжи 4. Эазоры12 между тяжамн 4 и трубами 11 могут быть заполнены упругим демпфируюпйм материалом 13.Между Фундаментами 1 и тяжами 4 установлены выключающиеся связи 14, выполненные в виде двух...

Номер патента: 1133370

Опубликовано: 07.01.1985

Авторы: Анцыгин, Катанов, Охотников, Поляков

МПК: E04B 1/32, E04H 15/36

Метки: сооружение, тентовое

...периметру) например, винтовыми анкерами 3 и имеет разъем в торцовой части для образования проема, который обычно располагают в продольной плоскости. Каркас 1 выполнен в виде отдельно стоящих, не связанных жесткими связями рядовых арок 4 (арки могут быть выполнены в виде рам) и расположенных веерообразно в вертикальных плоскостях торцовых арочных элементов 5. Верхние концы торцовых арочных элементов 5 шарнирно связаны между собой и с крайней рядовой аркой, и нижние свободно могут перемещаться пр дуге окружности, например, по направляющей 6. Торцовые арочныеэлементы 5 попарно жестко связаны, между собой и образуют жесткие арочные блоки 7 и 8, при этом плоскостирасположения арочных элементов в блоке находятся под острым угломдруг к другу....
