Номер патента: 887789

Опубликовано: 07.12.1981

Авторы: Дарчук, Игнатенко, Кулай

МПК: E04H 5/06

Метки: заглубленная, насосная, станция

...является снижениематериалоемкости,Эта цель достигается тем, что в заглубленной насосной станции, включающейвертикальные пустотелые оболочки с размещенным внутри них насосным оборудованием, каждая вертикальная пустотелаяоболочка снабжена горизонтальным пустотелым элементом, жестко соединенным свертикальной пустотелой оболочкой сосмежным пустотелым элементом,На фиг. 1 изображена насосная станция в разрезе; на фиг. 2 - разрез А - Ана фиг, 1,б Здание насосной станции включаетсборные вертикально установленные пустотелые оболочки 1, горизонтальные пустотелые оболочки 2, жестко соединенныес вертикальными оболочками и между соаО бой, образуя пространственный,каркас.В каждой оболочке установлены насосы3, запорная арматура 4, шардоры,...

Номер патента: 887790

Опубликовано: 07.12.1981

Авторы: Денисов, Ким

МПК: E04H 5/12

Метки: башенной, градирни, монтажа

...градирни, содержащем возведение водосборного бассейна, нижнего опорного кольца и стенки оболочки вытяжной башни, установку стоек оросительного устройства, поперечно-точных оросителвй, водоразбрызгивающих устройств и монтаж водораспределительных трубопроводов, после возведение водосборного бассейна устанавливают стойки оросительного устройства и нижнее .опорное кольцо оболочки, а затем осуществляют монтаж водораспределительных трубопроводов, водораэбрызгивающих устройств, оросителей.и стенки оболочки нытяжной башни.На чертеже показана градирня вид887790 20 Формула изобретения НИИПИ каз 10694/6 Тираж Подписи илиал ППП Патент,Башенная градирня 1, включающая оболочку 2, водосборный бассейн 3 и оросительное устройство 4, возводится в...

Номер патента: 887791

Опубликовано: 07.12.1981

Авторы: Алексеев, Бахмутский, Здоров, Криулин, Моденов, Чекрыгин

МПК: E04H 7/22

Метки: мелкозернистых, силос, сыпучих, хранения

...перекрытие подвешено к этим ки 5, опирающиеся по периметру силоса 1.фермам и служит покрытием над емкостью 20 Каждая воронка 5 снабжена сплошным кохранения 2. ническим элементом 6 и перегородками 7,Однако эта конструкция имеет недоста- разделяющими воронку 5 на отсеки 8.точное усреднение мелкозернистой сырье- В днище каждого отсека 8 выполнены провой шихты, так как такая смесь плохо ходные отверстия 9, Отверстия 9 предыдуподдается аэрации. Введение одной ступени 25 щей воронки 5 смещены относительно попересыпки также не обеспечивает ее пере- следующих.мешивания. В пере о выходноеЦелью изобретения отверстие 1ние процесса усреднен Усреднериала. 30 осуществля разом. тносится к области крытии 2 выполнен О с дозатором 11, ние сырьевой...

Номер патента: 887792

Опубликовано: 07.12.1981

Авторы: Гильман, Дмитриев, Касилов

МПК: E04H 9/02

Метки: здание, сейсмостойкое

...тальные тяги присоединены к узлам соединения крайних горизонтальных стержней с крайними промежуточными стержнями,На фиг. 1 дан общий вид сейсмостойкогоанпя; на фиг. 2 - расположение уравни 887792тельного устройства в плане; на фиг, 3 - сечение А - А на фиг. 2,Сейсмостойкое здание включает каркас 1, установленный на раме 2, соединенной с опорной конструкцией 3 с помощью уравнительного устройства 4, выполненного в виде пространственной шарнирно-стержневой системы. Опорная конструкция 3 состоит из отдельных плит 5. Плиты 5, разме. щепные по одной стороне рамы 2, установлены со смещением,в плане опноснтельно плит, размещенных по другой стороне рамы 2, на величину, равную расстоянию а между плитами 5.Уравнительное устройство 4 выполнено из...

Номер патента: 887793

Опубликовано: 07.12.1981

Автор: Кесельман

МПК: E04H 12/00

Метки: линии, опора, угловая, электропередачи

...Предусмотрен вариант, при котором угловая опора снабжена дополнительной траЗ 0 версой для крепления проводов, а также40 вариант выполнения траверсы составной из шарнирно соединенных элементов.На фиг, 1 показана угловая опора; на фиг. 2 - опора с проводами, вид в плане; на фиг. 3 - опора с подвешенными тремя проводами и одним дополнительным проводом; на фиг. 4 - опора с дополнительной траверсой.Угловая опора состоит из стойки 1, укрепленной оттяжками 2, и траверсы 3, прикрепленной одним концом к стойке с помощью шарнира 4, К траверсе 3 через гирлянды изоляторов 5 прикреплены провода всех фаз 6.Благодаря углу поворота трассы образуется составляющая тяжения проводов, направленная вдоль траверсы, из-за чего траверса находится в наклонном...

Номер патента: 887794

Опубликовано: 07.12.1981

Авторы: Новосильцев, Таранев

МПК: E04G 21/26, E04H 12/30, E04H 12/34 ...

Метки: конструкций, монтажа

...каждой опоре ствола с двух ее сторон и шарнирно соединяют их с опорным кольцом бака, а затем осуществляют подъем бака путем одновре- Ж менного и поочередного стягивания к центру конструкции вспомогательных опор меньшей длины, вспомогательных опор большей длины и опор ствола до принятия последними проекпного положения, причем З 0 демонтаж вспомогательных опор осуществ 887794ляют также поочередно после их стягивания.На фиг. 1 показана схема монтажа башни, вид в плане, на фиг, 2 - то же, вид сбоку, 5На установленной на земле монтажной площадке производят шарнирное крепление опор 1 ствола башни к опорному кольцу 2 бака 3. 1 ОЗатем у каждой опоры 1 ствола шарнирно крепят вспомогательные опоры 4 и 5, располагая их параллельно опорам 1....

Номер патента: 889816

Опубликовано: 15.12.1981

Авторы: Гладченко, Давыденко, Сафронов, Шадунц

МПК: E04H 5/00

Метки: здание

...шарнира с накладками.В предложенной сборной железобетонной Раме стеновая панель выполняет роль несущей и ограждающей конструкции каркаса здания. При этом результирующие усилия от внешних нагрузок передаются через стеновые панелн на фундаменты, Применение стеновых панелей позволяет отказаться от несущих элементов свай-колонн в раме. Конструкция полуригеля позволяет.также выполнять предварительное напряжение рабочей арматуры,за ., счет чего значительно снижается рас-ход стали и повышается несущая .способность рамы в целом. Формула изобретенияЗдание, включающее сочлененные в коньковом узле полурамы из жестко соединенных полуригеля и подноса,. стеновые панели и фундаменты, о т л и ч а ю щ е е с я тем, что, с целью уменьшения...

Номер патента: 889817

Опубликовано: 15.12.1981

Автор: Курбанов

МПК: E04H 5/10

Метки: охлаждаемое, сооружение

...к другу и к поверхности грунта.На фиг. 1 схематически изображено сооружение, план; на фиг. 2 разрез А-А на фиг. 1.Охлаждаемое сооружение включает стены 1, выполненные из материала с высоким коэффициентом теплопровод" ности, перекрытие 2 , теплообменник 3, расположенный над поверхностью грунта, и емкость 4 с хладагентом 5Емкость 4 сообцается с теплообменником при помощи трубопроводов 6 и имеет трубчатые ответвления 7 , выполненные в виде ломаного элемента, части которого расположены под углом друг к другу и поверхности грунта. Угол наклона частей ломаного элемента к грунту должен быть че менее 0,005. Длина;ломаного элемента определяется в каждом конкретном случае в зависимости от холодопотерь охлаждаемого .сооружения. При разности889817...

Номер патента: 889818

Опубликовано: 15.12.1981

Авторы: Вишнев, Шихалев

МПК: E04H 12/28

Метки: дымовая, труба

...состоящий иэ отдельных царг 3, имеющих в верхней части расширение 4, в которое входит соседняя царга, а в нижней отбортовку 5 для удержайия сальника б. Стык между царгами заливается мастикой 7. Для закрепления царги на несущем стволе служат винтовые растяжки 8, выполненные с возможностью регулирования их длины, расположенные по периметру царги в два яруса в .верхний и нижний, причем растяжки, крепящие верхнюю часть нижерасположенной царги и нижнюю часть вышерасположенной царги, соединены между собой, В этом случае силы, действующие на царгу, уравновешивают ее как в вертикальном , так и в горизонтальном направлении. Растяжки . крепятся шарниром .9. Для компенсации разности тепловых расширений несущего и газоотводящего ствола растяжки...

Номер патента: 893850

Опубликовано: 30.12.1981

Авторы: Грузинов, Ильичев, Кузнецов

МПК: E04H 12/34

Метки: вертикальное, горизонтального, длинномерной, конструкции, поворота, положения, установки, фундамент

...к ползунуКатковые тележки 2 попарно связаны друг с другом полиспатами 5, которые могут быть стянуты или распущены при помощи лебедок 6, установленных на катковых тележках 2.Соединение стоек 1 др, г с другом выполнено в виде шарнира 7, который охватывает ложный штуцер 8, приваренный к монтируемой конструкции 9,К шарниру 7 жестко прикреплена вертикальная штанга 10, проходящая через ползун 4. Нижний конец штанги 10 снабжен захватом 11, взаимодействующим при вертикальном положении конструкции 9 с фиксатором 12, приваренным к конструкции 9. Фиксация произведена пальцем 13.Монтаж конструкции при помощи предлагаемого устройства происходит следующим образом.Монтируемую конструкцию 9 укладывают в горизонтальное положение так, чтобы проекция...

Номер патента: 894159

Опубликовано: 30.12.1981

Автор: Леках

МПК: E04H 3/24

Метки: выездная, площадка, сцен, театральных

...на фиг. 2 - то же в режиме Вращение круга; на фиг, 3 - разрез А-А на фиг, 1.Выездная площадка театральных сцен- фуре содержит снабженную катками платформу 1, на которой размещен поворотный круг 2 с возможностью вращения, и трособлочную систему. Трособлочная система содержит блоки 3, установленные на платформе 1, парные рабочие ветви 4 и 5 троса, взаимодействующие с поворотным кругом 2, отклоняющие блоки 6 - 8. В трюме театральной сцены размещены привод 9, на выходном валу 10 которого в подшипниках 11 установлены реверсивные приводные блоки2 - 15,неподвижные диски 16 и 17 муфты включения, ограничивающие блоки 12 - 15 и подвижной диск 18 муфты включения, расположенный между парами реверсивных приводных блоков 12 - 15. Рабочая ветвь 4...

Номер патента: 894160

Опубликовано: 30.12.1981

Авторы: Бобрович, Гольцов, Хренов

МПК: E04H 7/18

Метки: резервуара, стенка

...значительная горизонтальная инерционная сейсмическая нагрузка, вызывающая сдвиг одной панели относительно другой. Наклонный односторонний стык стеновых панелей не препятствует сдвигу панелей при действии горизонтальной сейсмической нагрузки, что может вызвать разгерметизацию резервуара.Цель изобретения - повышение прочности и устойчивости стенки при действии на нее сейсмической нагрузки.Поставленная цель достигается тем, чтов стенке резервуара в стыкуемых торцах панелей выполнены дополнительные скосы, размещенные к основным скосам под углом наклона, обратным углу наклона основного скоса.15 На чертеже изображена предлагаемаястенка, продольный разрез.Стенка, обжимаемая предварительно нап.рягаемой арматурой 1, состоит из верхней панели 2...

Номер патента: 894161

Опубликовано: 30.12.1981

Авторы: Зенин, Мальцев

МПК: E04H 9/02

Метки: здания, каркас, металлический, многоэтажного, сейсмостойкого

...связи 5. Колонны 1 связевых ячеек соединены с фундаментами 6 посредством анкерных стержней 7, а между колоннами 1 и фундаментами 6 размещена упругая прослойка 8. Энергопоглотители 9 выполнены в виде брусков 1 О, прикрепленных концами к колоннам 1, а серединой - к анкерным стержням 7,Причем сечение брусков 10 и количество их подбирают из условия максимального поглощения сообщенной зданию энергии от сейсмического толчка и способности к возвращению колонн 1 связевой ячейки 4 в исходное положение под действием силы тяжести здания.Работа устройства заключается в следующем.Вертикальные связевые ячейки 4 воспринимают все горизонтальные нагрузки. При воздействии на здание горизонтальных ветровых нагрузок и сейсмических сил до расчетной...

Номер патента: 894162

Опубликовано: 30.12.1981

Авторы: Жарков, Коробов, Факаева

МПК: E04H 12/28

Метки: дымовая, труба

...вид20 сбоку; на фиг. 2 - ствол дымовой трубы срасположением напрягаемой арматуры, количество стержней которой уменьшается повысоте трубы; на фиг. 3 - ствол дымовой894162 Формула изобретения фиг трубы с постоянным количеством стержнейнапрягаемой арматуры; на фиг. 4 - стенатрубы с глухой нишей, вертикальный поперечный разрез; на фиг, 5 - стена трубы с нишей, облицованной коробом, вертикальныйпоперечный разрез; на фиг, 6 - стена трубысо сквозной нишей, закрытой плитами, вертикальный поперечный разрез.Дымовая труба содержит ствол 1, включающий бетон и ненапрягаемую арматуру 2,предварительно напряженную арматуру 3,расположенную в каналообразователях 4,анкеры 5, анкерные плиты 6, ниши 7 с облицовочными коробами 8, расположенные вшахматном...

Номер патента: 894163

Опубликовано: 30.12.1981

Автор: Терехов

МПК: E04H 12/28

Метки: дымовая, труба

...счастичным осевым разрезом; на фиг. 2 - разрез А-А на фиг. 1 (с открытыми ребрами);на фиг. 3 - то же (с закрытыми ребрами).Дымовая труба включает ствол 1, футеровку 2 и вентилируемый канал 3, нижнюючасть футеровки 4 и вертикальные ребра,выполненные составными по толщине. Внутренняя часть 5 ребер выполнена из тогоже материала, что и нижняя часть футеровки, а наружная часть 6 выполнена из материала с высоким термическим сопротивлением, например асбокартона,В зимний период эксплуатации дымовой20 трубы вертикальные ребра, внутренняя часть5 которых выполнена из материала с низкимтермическим сопротивлением, а наружнаячасть 6 - из материала с высоким термичес 8941633ким сопротивлением, шарнирно закреплены на нижней части 4 футеровки 2 и...

Номер патента: 894164

Опубликовано: 30.12.1981

Автор: Образцов

МПК: E04H 12/28

Метки: дымовая, труба

...усилий, направленных перпендикулярно диаметру (вертикально) ствола трубы, свобода вертикальных перемещений ствола от температурных деформаций воспринимается катком 7, установленным на оси 8 с зазором между осью 8 и отверстием катка, которое выполнено по типу однополостного гиперболоида. При развороте ствола трубы вокруг своей оси свобода вертикальных перемещений воспринимается одним из катков 6, установленным на оси 9, с зазором между осьюи 9 и отверстием катка, которое выполнено по типу однополостного гиперболоида. При неточности установки при монтаже самого опорного устройства свобода вертикальных перемещений воспринимается катками 7 или 1 одним из катков 6 за счет зазора между осью и отверстием катка. Форма отверстия дает...

Номер патента: 894165

Опубликовано: 30.12.1981

Авторы: Втулкин, Кузнецов, Черногубов, Яковлевский

МПК: E04H 12/32

Метки: флагшток

...0,1 - 0,2 Н.Воздух в полый вертикальный стержень 1поступает от компрессора или другого источника сжатого воздуха и выдувается на прикрепленное к переброшенному через шкивы2 канату 3 полотнище флага 4 в виде струйпод углом 80 - 85 к верхней части вертикального стержня через сопла 5. Под действиемструй воздуха полотнище флага принимаетформу, близкую к форме, получаемой приобдуве ветром.Сопла расположены таким образом, чтобы относительно полотнища флага они были смещены вниз. Так, для флага со сторонами 1:2 это смещение для верхнего сопласоставляет 0,25 Н, где Н - ширина флага,для нижнего сопла 0,15 Н. Такое смешениесопел выбрано потому, что струи, выдуваемые через сопла, расположенные около верхнего угла полотнища флага,...

Номер патента: 895918

Опубликовано: 07.01.1982

Авторы: Артемов, Зырянов, Илькун, Сумовский, Щепеткин

МПК: E04H 12/34

Метки: длинномерных, конструкций, опору, установки

...винта 14 и рукоятки 15. Кронштейн 11 снабжен защелкой в виде 8-образного крюка, которая сос895918 Формула изобретения А гз зтоит из собственно защелки 16, установленной на оси 17, подпружиненной собачки 18, установленной шарнирно на оси 19, которая, в свою очередь, закреплена между ушками 20, приваренными к одному из ребер 10 и пружины 21. К полочкам Г-образной балки 5 1 приварены по две втулки 22, в которые вставлены направляющие наклОнные стенки 23 и 24 с помощью штырей 25, приваренных к стенкам 23 и 24.Установку олоры с помощью предлагаемого шарнира производят следующим образом.На подножник 3 устанавливают балки 1 и 2 таким образом, чтобы упоры 6 и 7 касались верхней грани подножника 3, и с помощью шпилек 4 и гаек 5 закрепляют...

Номер патента: 895919

Опубликовано: 07.01.1982

Авторы: Конюхов, Конюхова, Носова, Селезнев

МПК: E04H 12/34

Метки: длинномерных, конструкций, монтажа, секций

...концам имеют регулируемые захваты 8 и 9 в виде скобы и стяжного устройства. Верхний трос 4 связан с захватом через пружинный демпфер 10. Устройство для монтажа размещается по периметру установленной секции так, чтобы концы направляющих были отогнуты наружу. Если конструкция угольная, то в местах пересечения плоскостей895919щих 7, По окончании монтажа устройство снимается.Возможность многократного использования устройства, высокая технологическая надежность, а также широкий диапазон конструкций, монтаж которых можно выполнить с помощью данного устройства, обеспечивает реальную возможность его использования в производстве. Формула изобретения 3необходимо разместить опорные элементы 6 Когда поверхность конусная, то место расположения...

Номер патента: 896225

Опубликовано: 07.01.1982

Автор: Белоусов

МПК: E04H 3/12

Метки: банный, полок

...материалом, напримерглинопесчаной смесью, но опалубкеиз кровельной стали,На фиг, 1 показан предлагаемыйполок, размещенный в парильне, видсверху; на фиг. 2 - разрез А-А фиг,1В помещении парильни 1 устраивают герметический термостойкий утепленный полок 2 с каркасом в видеступенеобразных косоуров 3, материалом для которых может служить сталь,железо, дерево. Верхнее покрытие 30полка 4 герметическое, влагохимикотермостойкое, непористое, с гладкойповерхностью. Нижнее покрытие 5 полка выполнено из материала, удовлетворяющего требованием эксплуатации 13пространства под полками. Утеплитель6 делают из термостойкого материала,напримершлаковаты.Толщину слоя утеплителя определяют с учетом разноститемператур 120 С,Верхние съемные щить 1 397...

Номер патента: 896226

Опубликовано: 07.01.1982

Авторы: Берелович, Грацилев, Любин, Миллер, Сафронков, Тюленев

МПК: E04H 5/00

Метки: доменного, здание, цеха

...Здание по и. 1, о т л и ч а ющ е с я тем, что каждая дополнительная колонна прикреплена к верхнемукольцу жесткости в уровне ремонтнойплощадки по крайней мере двумя распорками.Источники информации,принятые во внимание при экспертизе1, Авторское свидетельства СССРУ 412789, кл. С 21 В 7/00, 1970.2. Проект "Ленгипролиза" для доменной печи 9 5 Череповецкого завода, черт, Л 17756-3 б, 979. 3 89622рукции. Демонтаж ригелей и связейна время ремонта невозможен, так какони являются основанными несущимиэлементами каркаса здания и обеспечивают его общую устойчивость. 5Кроме того, одновременное опирание верхнего кольца каркаса здания наригели рам и на дополнительные колонны нагружает каркас здания как ремонтными, так и нагрузками от...

Номер патента: 896227

Опубликовано: 07.01.1982

Автор: Власкин

МПК: E04H 5/12

Метки: вентиляторная, градирня

...железобетонная панель; на фиг. 3 "разрезА-А на фиг. 1; на фиг. 4-разрез Б-Бна фиг. 2,Градирня состоит из коническойоболочки 1 из сборных железобетон рных панелей, вентилятора 2, установленного на балки 3, опирающиесяна оболочку 1, выхлопного патрубка 4и технологического оборудования 5.В оболочке имеются воздуховходные докна 6 и водосборный бассейн 7, образованный в нижней части оболочкипутем нанесения на стенки и бетонную подготовку (днище)гидроизогяционного слоя 8. Утепление стенокводосборного бассейна осуществляет"ся в заводских условиях нанесениемна поле панелей теплоизолирующегослоя 9.Оболочка 1 градирни состоит йз дсборных железобетонных ребристых панелей, каждая иэ которых длиной равна длине образующей оболочки, поставленных...

Номер патента: 896228

Опубликовано: 07.01.1982

Авторы: Киселев, Пицкель, Поляков

МПК: E04H 7/02

Метки: жидкости, резервуар, хранения

...и в зазоре между кольцами размещу" 36 ны деревянные вкладыши причем в полках уголков и вкладышах выполнень соосные отверстия, в которых установлены соединительные элементы, а смежные кольца, размещенные по 3 внутреннему периметру стенки резер вуара скреплены жесткой тягой, при этом резервуар снабжен обечайкой, размещенной с наружной стороны панелей нижнего яруса, а Фундамент вы полнен с анкерной плитой, с второй обечайка соединена жестко.На Фиг, 1 изображен резервуарф разрез; на фиг. 2 - узел примыкания панели к обечайке фундамента;ф на Фиг. 3 - стык панелей в плане.Асбестоцементный резервуар включает фундамент 1, днище 2, обечайку40 3, стойки каркаса 4, покрытие 5, ограждение в виде отдельных панелей б. Панели между собой соединены...

Номер патента: 896229

Опубликовано: 07.01.1982

Авторы: Джинчвелашвили, Марджанишвили, Чануквадзе

МПК: E04H 9/02

Метки: здание, многоэтажное, сейсмостойкое

...5 - узел 1 на 1 ф фиг, 3; на фиг. 6 - сечение В-В на фиг. 5.Многоэтажное сейсмостойкое здание состоит иэ фундамента 1, колонн 2, ригелей 3 и панелей заполнения 4, фф выполненных иэ отдельных элементов в виде плоских плит 5 и 6,. одна из которых 5 прикреплена с помощью связей 7 к ригелям 3 верхних этажей, а другая б - к ригелю 3 нижних этажей. фф Плоские плиты 5 и 6 соединены между собой стяжными болтами 8, для которых в плитах 5 и 6 предусмотрены отверстия 9, причем в одной из плит 5 отверстия 9 выполнены в виде вер З тикальных прорезей 10, а в др 1 гой 6- в виде горизонтальных прорезей 1. Между плитами 5 и 6 может быть раз" мещен фрикционный слой, например из древесно-волокнистой плиты 12. 33Предлагаемая конструкция многоэтажного...

Номер патента: 896230

Опубликовано: 07.01.1982

Авторы: Джазыбаев, Жунусов, Шахнович

МПК: E04H 9/02

Метки: здания, каркас, многоэтажного, сейсмостойкий

...и вертикальными элементами каркаса. Смежное прост+896230 ранство стеснено выступающими вертикальными ребрами перемычек,Цель изобретения - регулирование.жесткости поперечных и продольныхрам в соотвествии с характером распределения сейсмических нагрузок.Поставленная цель достигается тем,что в сейсмостойком каркасе многоэтажного здания, включающем продоль"ные и поперечные рамы из ригелей иколонн, образующих ячейки, в которыхразмещены сборные элементы диафрагмжесткости, установленные с зазороммежду собой и с колоннами, и жестко соединенные с верхними и нижнимиригелями, элементы диафрагм жесткости установлены в ячейках рам, причемколичество их убывает с увеличениемвысоты здания.На фиг. 1 изображена поперечнаярама с диафрагмами жесткости,...

Номер патента: 896231

Опубликовано: 07.01.1982

Авторы: Александрович, Киселев, Лепорский, Марчук

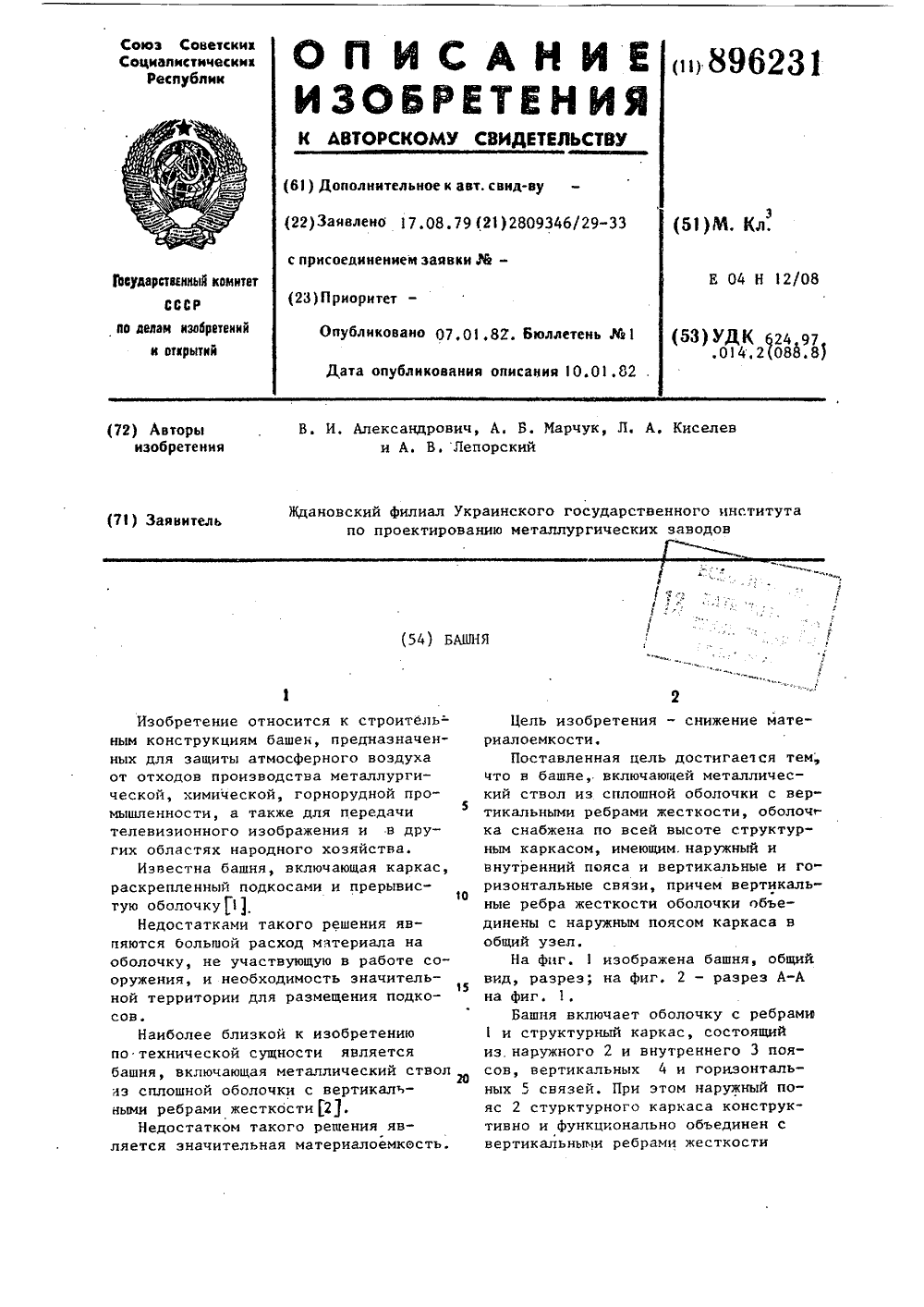

МПК: E04H 12/08

Метки: башня

...1 Недостатками такого решения явпяются большой расход материала на оболочку, не участвующую в работе с оружения, и необходимость значитель ной территории для размещения подко сов.Наиболее близкой к изобретению по технической сущности является башня, включающая металлический с э сплошной оболочки с вертикальщи ребрами жесткости 2Недостатком такого решения является значительная материалоемкост Цель изобретения - снижение материалоемкости.Поставленная цель достигается тем, что в башне, включающей металлический ствол из сплошной оболочки с вертикальными ребрами жесткости, оболочска снабжена по всей высоте структурным каркасом, имеющим, наружный и внутренний пояса и вертикальные и горизонтальные связи, причем вертикальные ребра жесткости...

Номер патента: 898020

Опубликовано: 15.01.1982

Авторы: Булгаков, Евтенко, Закляков, Истомин, Козловский, Михеев, Сахаров, Семенов, Фрумин, Щербак

МПК: E04H 3/00

Метки: здание, круглое, плане

...выполнено вращающимся синхронно с краном, при этом секция покрытия под мостовой частью крана выполнена раз движной.На фиг.1 схематически изображенплан покрытия; на фиг.2 - разрез А"А на фиг,1; на фиг.3 - деталь карнизного узла.Здание круглое в плане, включаетмобильное покрытие из нетрансформируемой секции 1, трансформируемой (раз.4Формула изобретения Здание, круглое в плане, включающее мобильное покрытие из трансформируемых и нетрансформируемыхсекций, спертых на центральную опоруи на опоры, расположенные по периметру здания, о т л и ч а ю щ е ес я тем, что, с целью улучшения10 обслуживания технологических зонздания, последнее снабжено установленным снаружи его полукозловым радиальным краном, опертым мостовойчастью на центральную...

Номер патента: 898021

Опубликовано: 15.01.1982

Авторы: Алексашкин, Колчин, Крамер, Левченков, Лукьянов, Мердеев, Фатхуддинов

МПК: E04H 7/22

Метки: элеватор

...встроенным между ними рабочим зданием с перекрытиями дпя размещения технологического оборудования, силосные корпуса выпоппзны с емкостями, образованными устаноа,иными концентрически друг относительно друга круглыми или многоугольными оболочками с радиальными стенками, а перекрытия рабочего здания имеют форму, соответствующую форме части емкостей, взаимодействующих с ними, причем загрузочное устройство каждого силосного корпуса выполнено в виде поворотной трубы с самотеками для заполнения емкостей. 5 1 О 15 о 25 зо З 5 4На фиг.1 изображен предлагаемый элеватор, продольный разрез; на фиг.2 - разрез А-А на фиг.1; на фиг.3 - один из силосных корпусов элеватора, разрез Б-Е на фиг.2; на фиг.4 - схема колоннырабочего здания и связей его со...

Номер патента: 898022

Опубликовано: 15.01.1982

Авторы: Золотов, Лучковский, Молодченко, Шутенко

МПК: E04H 7/22

Метки: сыпучих, хранилище

...внутренней поверхности стен, а другой - к верхнему внутреннему к ронки, при этом между воронкой раждающей стеной образован заэНа чертеже представлено хра разрез.Хранилище включает ограждающие стенки 1, конусообразную воронку 2, прикрепленную к стенкам с зазором 3 при помощи вертикальных крепежных деталей 4.Хранилище работает следующим образом.При радиальных перемещениях стен (изменение поперечного сечения от круга к эллипсу и наоборот) за счет либо не. равномерного давления сыпучего материала на стены по периметру, либо общего изгиба, либо дефектов допущенных при возведении сооружения и представляющий собой эллипсную вместо круглой форму поперечного сечения, точки закрепления вертикальных крепежных деталей к стенам также...

Номер патента: 898023

Опубликовано: 15.01.1982

Авторы: Автомонов, Афанасьев, Бацанов

МПК: E04H 7/22

Метки: грубых, кормов, хранилище

...массу. Крыша, выполненная по меньшей мере из двух телескопических секций 4, установлена на роликах 5, переме 898023щающихся по монорельсам 6. Секциикрыши перемещаются посредством трособлочной системы 7 с помощью механизма привода.Хранилище эксплуатируется следующим образом,Перед закладкой скирды одну изсекций 4 крыши посредством трособлочной системы 7 перемещают в сторонупротивоположного торца, освобождаятем самым участок для закладки. После закладки половины скирды обе секции перемещают в обратном направлении,освобождая вторую половину хранилища,Когда скирда полностью сформируется.,секции 4 раздвигаются и закрывают ее.Стеновые панели 2 устанавливаются кбоковым стенкам скирды так, что рифленые заостренные штыри 3 внедряютсяв массу...
