E04H — Здания и подобные сооружения специального назначения; плавательные и мелкие ванны или бассейны; мачты; ограды; палатки, тенты или навесы вообще

Номер патента: 1505895

Опубликовано: 07.09.1989

Авторы: Виноградов, Сигле

МПК: E04H 12/34

Метки: длинномерной, конструкции, установки

...45 4 и троса 5 поднимается в направлении стрелки (фиг, 1), В процессе установки конструкции 1 конец каната 12, прикрепленный к якорю 14, постепенно нытягивается из полсиспаста 9,50 в результате чего расстоявие между блоками 10 и 11 уменьшается, что приводит к постепенному уменьшению угла Ы (угла взаимного распопожения конструкции 1 монтажной стрелы 6). Пу 55 тем подбора размеров устройства и количества блоков 10 и 11 в полиспасте можно добиться такого положения, при котором груз 7, подвешенный к верхнему концу монтажной стрелы 6, ляжетна землю только тогда, когда конструкция 1 займет проектное положение,т.е. нертикальное,Таким образом, н течение всегопроцесса устанонки конструкции 1 будет действовать разгрузочное устройство и...

Номер патента: 1506040

Опубликовано: 07.09.1989

Автор: Эстрин

МПК: E04B 1/98, E04H 9/00

Метки: конструкция, легкосбрасываемая, ограждения

...собой сплошного нижнего хрупкого слоя и прерывистого (состоящего иэ трех участков) нехрупкого верхнего слоя;на фиг,11 - сечение В-В на Аиг.10;ца Ацг 12 - крестовая дополнительная шайба, вь 1 полненная из соединенных между собой сплошного верхнего хрупкого слоя и прерывистого (состоящего из пяти участков) нехрупкого нижне го слоя; ца Аиг.13 - разрез Г-Г на фиг,12.Легкосбрасываемая конструкциявключает лист 1 с отверстием 2 в месте крепления, в котором размещена основная шайба 3, и крепежную деталь 4 (например, самоцарезающий болт) с головкой 5 и дополнительной шайбой 6 из хрупкого материала (например, Аенольной пластмассы), Дополнительная шайба 6 выполнена с желобом размещенным между головкой 5 и внешним краем 8 основной шайбы 3....

Номер патента: 1506050

Опубликовано: 07.09.1989

Авторы: Дмитриев, Мелуа, Никулочкин, Плужников, Селиванов

МПК: E04H 5/00

Метки: здание, производственное

...и подэкранной панелью покрытия, герметично примыкая к подэкранной панели,3 150605Изобретение относится к областистроительства и может быть использовано при сооружении промьппленныхобъектов различного функционального назначения,Целью изобретения является повышение эффективности обогрева при использовании жидкого теплоносителя.На фиг,1 изображено здание, об Ощий вид; на фиг,2 - сечение А-А нафиг,1,Здание смонтировано уступообраэнона естественном или искусственномсклоне с образованием ступенчатого 15каскада односкатных покрытий смежныхпролетов, Оно включает несущие конструкции 1, стеновые ограждения 2 искатные покрытия, состоящие иэ верхнего экранирующего настила Э иэ теплоизоляционного материала и подэкранных панелей 4; между...

Номер патента: 1506051

Опубликовано: 07.09.1989

Авторы: Выборнов, Кузнецов, Парфенов, Хохлов

МПК: E04H 12/00

Метки: линии, опора, электропередачи

...5, соединеннуюпосредством шарниров 6 со стойками.Работа конструкции стойки осуществляется следующим образом .Горизонтальные силы - Ци(фиг.З), передающиеся на верхнюю частьстойки через шарнир сопряжения ее страверсой 6, приводят к появлению изгибающего момента И в сечении шар/нирного сопряжения верхней и нижнейчастей стоек, который преобразуется в сжимающие и вырывающие усилияН ,.И , возникающие в стойках, и в2поперечные силы 1/4, приложенные кверхним концам трубчатых элементов 2,которые вызывают в них изгибающиеОмоменты М и работают как сжато-изогнутые или растянуто-изогнутые стержг 10ни, защемЛенные в грунте,В опоре значения нормальных усилий и изгибающих моментов, действую 1 4щих в стойках, возможно регулироватьпутем изменения...

Номер патента: 1506052

Опубликовано: 07.09.1989

Авторы: Резников, Сперанский

МПК: E04H 15/00

Метки: палатка

...размещена в опорном стакане 9 и удерживается в нем шайбой 11 и винтов 12.Сборка палатки осуществляется в следующей последовательности. 40 Края тента 5 расправляют по периметру и фиксируют в грунте по углам крепежными элементами 7 (колывками 1. По центру палатки фиксируют в грунте д 5 заостренный наконечник 8. В карманы 6 тента 5 вкладывают стержни 4 и ввинчивают их в трубчатую крестовину, Во втулку 7 трубчатой крестовины 2 ввинчивают либо вставляют верхнюю секцию центральной стойки 1, после чего сочленяют остальные секции с верхней и опирают центральную стойку 1 опорным стаканом 9 с шарнирной головкой на верхнюю поверхность заостренного наконечника 8, При этом пружина 1 О поджимается, стержни 4 изгибаются и натягивают тент 5, При...

Номер патента: 1507724

Опубликовано: 15.09.1989

Автор: Танкелевич

МПК: E04H 12/34

Метки: груза, длинномерного, монтажа

...механизма может быть под-соединен либо к грузу 3, либо к какому-нибудь монтажному приспособле ,нию 6, 25Одним из известных способов выводят в вертикальное положение канто- ватель 1 с уложенным на нем и удерживаемым от смещения вдоль него грузо- захватным приспособлением 2 грузом 39 , 3 и фиксируют в этом положении, жест ко закрепив к основанию 4. Крюк 5грузоподъемного механизма присоединяют к грузу 3, отделяют груз 3 от грузозахватного приспособления 2, затем разворачивают его вокруг вертикальнойоси (условный пунктир на фиг, 1) на 180 и снова присоединяют развернутый груз 3 в предмонтажном положении к той точке подвешивания грузозахватного приспособления 2, которая удалена ,от кантователя 1 на расстояние, достаточное, чтобы...

Номер патента: 1507942

Опубликовано: 15.09.1989

Автор: Полюх

МПК: E04H 7/18

Метки: емкостей, хранилище, цилиндрических

...относится к строительству, в частности к хранилищам из цилиндрических емкостей для зерна, сыпучих материалов, жидкостей.Целью изобретения является облегчение монтажа.На фиг. 1 изображен блок хранилища; на фиг. 2 - объемный трехгранный блок; на фиг. 3 - доборный криволинейный элемент.Хранилище содержит цилиндрические емкости, стены которых выполнены из элементов двух типоразмеров - объемного трехгранного блока 1 и криволинейного элемента 2.Соединение элементов между собой осуществляется посредством электросварки закладных деталей, связанных с рабочей арматурой. В случае хранения жидкости закладные детали должны быть расположены по всей длине свариваемого шва. При хранении одного вида жидкости герметичные швы могут быть выполнены...

Номер патента: 1507943

Опубликовано: 15.09.1989

Авторы: Киселева, Складнев, Цейтлин

МПК: E04H 9/02

Метки: здание, многоэтажное, сейсмостойкое

...этажа 1, а другой конец заанкерен у основания стойки 7, расположенной в первом от наружного ряда стоек 7 караса здания, в плите фундамента 2. Связи 9 с ограничителями 12 колебаний одним концом заанкерены у верха стойки 8, расположенной по периметру .здания, в ригеле покрытия 14 верхнего гибкого этажа 5, а другой конец заанкерен у основания стойки 8, расположенной в первом от наружного ряда стоек 8 каркаса здания, в ригеле перекрытия 6 верхнего жесткого этажа 5.Связи 9 с натяжными муфтами 10 соединяют противоположные углы ячеек 13.Такое расположение связей дает возможность управлять перемещениями жестких этажей 3 покрытия 14 верхнего этажа 5 относительно центра масс и центра жесткостей и позволяет избежать деформации кручения для...

Номер патента: 1507944

Опубликовано: 15.09.1989

Автор: Лебедев

МПК: E04H 9/02

Метки: каркас, сейсмостойкий

...стержней размещены в полости диска, образованного парой тарельчатых элементов, которые имеют отверстия, концентрически расположенные по диагоналям диска. В отверстие диска заведены выступы стержней. Полость дисков заполнена упругопластическим материалом. 6 ил. рельчатых элементов 11 имеет парные концентрически расположенные по диагоналям диска 12 отверстия 13, в которые заведены выступы 7 стержней 6. Полость 10 заполнена упругопластическим материалом 14.Стержни 6 и тарельчатые элементы 11 каждого энергопоглотителя 5 соединены одним болтом 9, пропущенным в соосные отверстия 15 и 16 в стержнях 6 и тарельчатых элементах 11. Между гайками 17 и 18, стержнями 6 и связями 4 размещены шайбы 19 и 20.При сейсмическом воздействии сейсмостойкий...

Номер патента: 1509495

Опубликовано: 23.09.1989

Авторы: Церлюкевич, Шашко

МПК: E04H 12/00

Метки: анкерно-угловая, линии, опора, электропередачи

...элементов 5 из электройзоляционного бетона, одним 20 концом шарнирно соединенных со стойкой 1 или траверсой 2, к другому их концу прикреплен провод 3. Шлейфы 4 обведены посредством грозоупорных элементов б из электроизоляционного бетона, которые установлены вертикально на траверсе 2 или сверху стойки 1, вариантно подвешенных на траверсе 2, Опора может быть снабжена оттяжками 7, Грозоупорные элементы 30 из электроизоляционного бетона расположены на опоре по вершинам равностороннего треугольника со стороной где г - радиус сечения провода,К - коэффициент, определяемый иэ2зависимости К -43 21 Ео" электрическая постоянная,С; - емкость -й фазы линий, за-,висящая от напряжения 0 ивысоты Ь подвески проводов,Грозоупорные элементы 5 и 6 из...

Номер патента: 1511358

Опубликовано: 30.09.1989

Авторы: Гаранин, Гарелик, Малыхин, Стогний

МПК: E04H 5/08

Метки: здание

...с охлаждающей системой,размещенной внутри здания, и побудительным устройством 7, например насосом, Поверхность насыпного основания13 внутри здания покрывают эффективным утеплителем, например базальтобетоном, создавая утепленный пол 14.Дополнительные трубы б, систему охлаждения, которая сообщается с аккумулирующими холод основными трубами 4,заполняют теплоносителем 15.С наступлением отрицательных температур атмосферного воздуха на вытяжной трубе 9 открывают заслонку 16,В приточную трубу 8 за счет разностидавлений воздуха поступает холодныйвоздух, нагревается от окружающеготеплоносителя, размещенного в межтрубном пространстве центральной трубы 4 и выходит по вытяжной трубе 9через конфуэор 10 в атмосферу, Конфузор 10, имеющий ветрозахватные...

Номер патента: 1511359

Опубликовано: 30.09.1989

Авторы: Тулебаев, Шапилов

МПК: E04H 9/02

Метки: здание, многоэтажное, сейсмостойкое

...15 относительно крайних участков 7 стен, сопрягаемых с плитами бперекрытий и стенками 2 перпендикулярного направления,50Толщина энергопоглотителей 16 зависит от требуемой деформации их элементов и определяется расчетом на действие горизонтальных расчетных сейсмических нагрузок; она уменьшается от нижнего этажа к верхнему по высоте здания, что позволяет определить величину поэтажных смещений плит 6 перекрытий относительно средних 9участков 8 стен 2 и регулировать этисмещения,Размещение энергопоглотителей 16 сразличной толщиной их элементов в плане зависит от относительной жесткостисредних участков 8 стен 2, В участках 8 стен с большей жесткостью устанавливают энергопоглотители 16 мень-;шей толщины, а с меньшей жесткостью -...

Номер патента: 1511360

Опубликовано: 30.09.1989

Авторы: Кагановский, Ланда

МПК: E04H 12/08

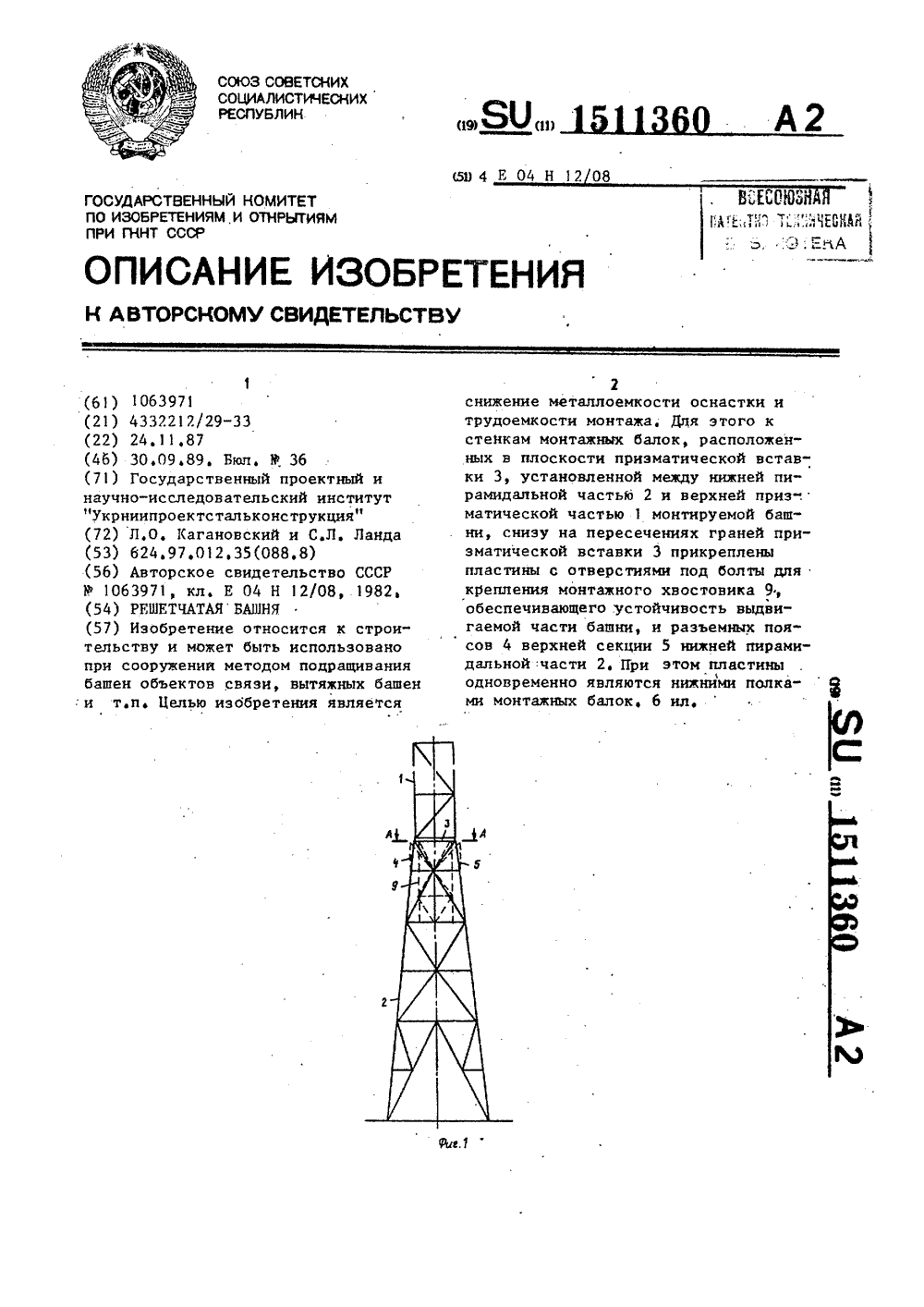

Метки: башня, решетчатая

...к каждой паресмежных граней призматической вставки 3перпендикулярно биссектрисе угла между гранями. Снизу на пересеченияхграней призматической вставки 3 кним прикреплены пластины 8 с отверстиями под болты для крепления монтажного хвостовика 9 обеспечивающего 360устойчивость призматической :.асти 1 при выдвижении ее в проектное положение, и указанных разъемных поясов 4, причем пластины 8 являются нижними полками монтажных балок 7.Б предлагаемом решении за счетрасположения монтажных балок 7 в .10 плоскости призматической вставки 3снижается металлоемкость оснастки,так как пластины 8, к которым крепятся пояса 4 пирамидальной части ихвостовик 9, одновременно являютсянижними .полками призматической вставки Зи монтажных балок 7 (в...

Номер патента: 1511361

Опубликовано: 30.09.1989

Авторы: Есимов, Тимофеев, Тислак

МПК: E04H 12/28

Метки: дымовая, труба

...площадки обеспечивает возможность осмотра и ремонта газоотводящего ствола,Для предотвращения контакта допол.нительной площадки с теплоизоляцией ствола 2 предусмотрены упорные колеса 11 с ребордами и направляющие 12,прикрепленные к ребрам жесткостиствола 2. Формула и з о б р е т е н и лДымовая труба, включающая несущийи газоотводящий стволы, фундамент,верхнюю и промежуточные площадки икатки, о т л и ч а ю щ а я с я тем,что, с целью снижения материалоемкости и трудоемкости возведения и эксплуатации, она снабжена опорными вертикальными направляющими, установленными в верхней части газоотводящегоствола, и дополнительной площадкой,прикрепленной посредством трособлочной системы с возможностью вертикального перемещения к верхней площадке,при...

Номер патента: 1513095

Опубликовано: 07.10.1989

Авторы: Авакян, Газарян, Саакян, Соломатин

МПК: E04B 1/20, E04H 9/02

Метки: жесткости, здания, каркасного, многоэтажного, ядро

...граней, 1 ил. граней 6 и 7 более четырех. Длина граней 6 с проемами 4 соответствует размеру проема 4, увеличенному на величину, необходимую для обеспечения заделки перемычек.По крайней мере две наружные грани 6 ствола 1, имеющие проемы 4, выполнены выступающими за смежные с ними наружные сплошные грани 7 с образованием прямых углов 8 на концах выступающих граней 6, входящих в зацепление с плитой 9 перекрытия.При действии на здание сейсмической нагрузки плиты 9 перекрытий передают на ствол 1 как сдвигающие, так и крутящие усилия. Крутящие усилия передаются на ствол 1 за счет его многогранной формы наружного контура углов 8 выступающих граней, а наличие прямоугольных граней 6 с проемами 4 исключает возможность прокруктор...

Номер патента: 1513107

Опубликовано: 07.10.1989

Авторы: Николаев, Покопцев, Сайгак

МПК: E04H 5/12

Метки: башни, вытяжной, градирни, конструкция, опорная

...выполнена из Л-образно установленных стоек 1, жестко соединенных с двухконсольным ригелем 2 из элементов опорного кольца,Ригель 2 выполнен с двухсторонним горизонтальным пазом 3 с сквозным отверстим 4. Торец 5 ригеля 2 выполнен под углом к его боковой поверхности. Проекция колонн на оболочку в плоскости колоннады равна длине ригеля 2. Каждая рама составлена из двух симметричных элементов, соединенных стыком 6.Опорная конструкция вытяжной башни градирни монтируется следующим образом.На площадке укрупнительной сборки последовательно монтируются рамы, выполненные из симметрично расположенных элементов, состоящих из стоек 1 опорной колоннады с ригелями 2, Стыки опорной колоннады закрепляют на проектном радиусе с помощью шарнирного...

Номер патента: 1513108

Опубликовано: 07.10.1989

Авторы: Вакман, Вольфцун, Неймарк, Шмелева

МПК: E04H 9/02

Метки: здание, каркасное

...х 8 н(1 И снижено лО х 1 ици мУ)13 н 3- зя малого коэффцццс)ггя трения ц)во) 9 скольжения, обскч)с ц)ваемо) о ця,ц)1)сх) ко): актов ц(1 сцо)ИО)0 110 к)ытпя 13, цяцссенцо. );) с 1 прок.)ЯЛКП 12. В рСЗ,ЬГс 1 Т(. Ирн Х Х 1 СНЬЦВНИИ Рс 13 ч)СРОВ ЗОЦ1 Ж(СТКОСТИ С Р ( Р сз ы В 3 кн(и с с и Гп ц и 3и б 3 ю ц си ( м О х) ( -1Б к О ГО1с 1 х)(1, ) с 1 . с ц Г я х 8 с 1иЖ с) ОТС 51.11 ри рязмсщсццц нескольких зон 1 жестксги цо Всс;,у плацу здания, отделе)ных ,(ц) 01 лрх го(1 зонами 1 О око.)ьуксция, ЦЦ С)ОГ 11 Ц Ц )ССИГ 151 0ГСМПСРЯ)т) РНЫ Х ДСфОР с)(Б 0 3К с 1 Ю Г) ,( ) БХ К ОГ 0 )13 Х 3 И рц) сх)ях ) Ио коцтх рс) х) .)оц 11 уксстк(;ст ), В 10 Бр(х 151 как Б;)Оцях 10 скольжспияСсС Нс 1(ц)ц 51 ц)ВОБ 9 СКОГ)ьуисцня ,)ИЯ От ЛсфОРМЯЦЦИ...

Номер патента: 1513109

Опубликовано: 07.10.1989

Автор: Круглов

МПК: E04H 9/02

Метки: здания, каркас, многоэтажного, сейсмостойкого

...наступает в обоих кольцах 6 и 7 одновременно, причем в болыцом объеме материала. В кольцевой прокладке 10 возникают при этом только упругие деформации и происходит накопление потенциальной энергии упругих деформаций.Наибольнгего значения потенциальная энергия достигает за полуцикл колебдций цри максимальном отклонении каркаса от вертикального положения. С изменением направления перемещений эта энергия расходуется ца восстановление первоначальной формы замкнутого кольцевого контура 5 и смену знака напряжений в стальных кольцах 6 и 7. При отклонении каркаса в другую сторону качественная картина работы конструкций повторяется. При этом имеет место более рациональное использование пластических резервов системы, поскольку с введением в...

Номер патента: 1513110

Опубликовано: 07.10.1989

Авторы: Ильясова, Козлов, Лялин, Пивоваров, Шляпин

МПК: E04H 12/00

Метки: анкерно-угловая, линии, опора, электропередачи

...РаСКОСОВ ВО ВССХ ЧЕТЫРЕХ ГРЯцях. Каждый стержень стойки опираетсяца фу)ламент 3, ось которого являетсяпродолжением оси стержня стойки, что исключает появление горизонтальных нагрузокца фундаментах 3 и облегчает их конструкцию. 2 кдая стойка раскре),лена из плоскости сис)смой) парных оттяжек 4 6 и 7 идущих гуу у;Вправлению биссектрсы ) Гла поВорота трассы. Оттяжки 4 6 и 7 крепятся верхними концами к тросостойке 2 таким образом, что узлы крепления оттяжек каждой пары ряс 10 лскены ня равных расстояниях от уровня приложения раВНО- дсст)уюцей си,)ыВсех ГОГ)изонтяльных нагрузок.К.личссгво пар оттяжек меняется ь зависимости от угла цоьорота линии следующим образом: лля углов л=О - :а) - олна пара 4, идущая к фундаменту О, лля углов...

Номер патента: 1513111

Опубликовано: 07.10.1989

Авторы: Глуховский, Шамес

МПК: E04H 12/00

Метки: линии, опора, электропередачи

...Ж - 35 бинат з. Гагарина, 101 Изобретение относится к опорам линии электропередачи высокого напряжения, сооружаемым в условиях залегания слабых грунтов.Цель изобретения - повышение несущей способности.На фиг. 1 изображена опора, вид спереди; на фиг. 2 - сечение А - А на фиг. 1; на фиг. 3 - узел 1 на фиг, 1; на фиг, 4 - сечение Б - Б на фиг. 3,Опора линии электропередачи включает установленную в заранее пробуренный котлованстойку 2, снабженную траверсами 3, ригелем 4 и консольными элементами 5, закрепленными на обойме 6, дополнительнь 1 е стойки 7, снабженные пазами 8.Опору монтируют следующим образом.С поверхности грунта забивают дополнительные стойки 7. С помощью бурмашины осуществляют бурение котлована 1 под стойку 2, устанавливают...

Номер патента: 1513112

Опубликовано: 07.10.1989

Автор: Бондарев

МПК: E04H 12/00

Метки: временных, линий, мобильных, опора, электропередачи

...платформы, совпадаюшей со створом линии 15 электропередачи установлены скобы 16 транспортного крепления и фасонки 17 крепления. К верхней секции 18 телескопической стойки 6 закреплена траверса 19. Опора для временных мобильных линий электропередачи работает следующим образом.В транспортном положении секции стойки 6 задвинуты в нижнюю секцию, которая находится в горизонтальном положении между стенкамисиловой рамы и прикреплена к ним с помогцью скоб 16 транспортного крепления. Секции 11 емкости для балласта могут быть либо подвешены к стенкам 7 силовой рамы с помощью креплений 14, либо храниться отдельно.Опоры применяются для возведения временных мобильных линий передач в труднодоступных местах и могут быть доставле 20 25 30 35 40 45 ны...

Номер патента: 1513113

Опубликовано: 07.10.1989

Автор: Цыганок

МПК: E04H 15/00

Метки: укрытие

...образом.Сначала по краям площадки на основании 10 устанавливают два параллельных ряда стоек 1, Для удобства монтажа и де.монтажа заглубляемые в грунт нижние концы торцовых стоек 1 могут быть выпол нены в виде винтового якоря. В этом случае стойки 1 закрепляют в грунте путем их завинчивания по методу заглубления винтовых якорей или винтовых свай. Стойки 1 закрепляют растяжками 9. Нижние концы боковых растяжек 9 целесообразно ЗО крепить к соседним стойкам 1 у поверхности зем. и, а нижние концы остальных растяжек 9 закрепляют на винтовых якорях 29. Затем вдоль каждого ряда стоек 1 монтируют монорельсы 15 и присоединяют их к стойкам 1 посредством подЗ 5 держек, включающих щеки 27 и катки 26.Свободные концы, предварительно запасованные через...

Номер патента: 1513114

Опубликовано: 07.10.1989

Авторы: Людаев, Рогатовских

МПК: E04H 15/20

Метки: конструкция, пневматическая

...- 35, Раушская наб., д. 4/5Производственно-издательскии комбинат Патент, г. Ужгород, ул. Гагарина, 0г 1 о 1 3Изобретение относится к строительству, в частности к колоннам, аркам, башням, резервуарам.Цель изобретения - снижение материало- емкости и трудоемкости.На чертеже изображена пневматическая конструкция, общий вид, в разрезе (в левой части при изготовлении и в правой - в рабочем состоянии).Герметичная оболочка образована из полосы 1, навитой по спирали с нахлес том. При этом каждый виток полосы 1 нижней кромкой соединен с серединой предыдущего витка полосы, а его середина - с верхней кромкой предыдущего витка и нижней кромкой последующего, в результате чего образуется спиральная полость 2, которая в свою очередь образует центральную...

Номер патента: 1513115

Опубликовано: 07.10.1989

Авторы: Зубарев, Иванов, Копылов, Никитин, Трущев

МПК: E04H 15/20

Метки: арочное, пневматическое, сооружение, трансформируемое

...которые обеспечиваются фиксирующимустройствами 11, размещенными в основан):и сооружения. Эти устройства солержат бар;.бцы 12, ца которые с закрепением ца 45 мотацы нижние концы гибких связей 8 ц фрцкциоцные тормозные приспособления 1 с цружцпамц 14. Верхние концы гцбк связей 8 прикреплены к верхнему коцевому баллону с помощью расчалокСвоболцые концы консольно закрепленпневматических элементов олной пнепа цели, на при мер 2, могут быть с набж.дополнительными взаимосвязанными кх.цевымц баллонами 16 с образованием к невой ниши7. Свободные концы цневх- тцческцх элементов лругой пневмопанел, например 3, снабжены цилиндрическими ба,- лонами 18 с полусферическими своболнымц концамц 9. В качестве основания 1 пнули 154мопанелей 2 и 3...

Номер патента: 1514871

Опубликовано: 15.10.1989

Автор: Аубакиров

МПК: E02D 27/34, E04H 9/02

Метки: защиты, землетрясений, сооружения

...пластическая) и является Фактором, обеспечивающим поглощение энергии колебания и оказывающимблаготворное влияние на формированиесейсмических нагрузок. Очевидно, чтопри этом реактивное давление грунтабудет не более пассивного Е, таккак при его достижении начнется выпор призмы грунта по поверхностисдвига а - б. Причем превышение перемещений, соответствующих развитиюЕ, не означает полного исчезновениясилы сопротивления грунта перемещению объекта, а приведет лишь к уменьшению его максимального значения навеличину, определяемую разницей физико-механических характеристик грунта ненарушенной и нарушенной структур, Т.е. фактор, обеспечивающий поглощение энергии колебаний, будетсохраняться при любых амплитудах иколичестве...

Номер патента: 1514889

Опубликовано: 15.10.1989

Авторы: Башкирев, Исаченко, Клейменов, Ледин, Рядчиков, Тарасенко

МПК: E04H 5/08

Метки: животных, помещение, содержания

...площадок 10 установлены направляющие 11, В направляющих 11 устанавливается выполненная в виде секций 12, соединенных с наружной стороны здания при помощи шарниров 13, средняя часть 14 бокового стенового ограждеия. Каждая секция средней части 14окового стенового ограждения длябеспецения возможности перемещения По пазам и направляющим имеет на верхнем и нижнем торцах выступы 15, 15 Средняя часть бокового стенового ограждения выполнена облегченной наУ пример из пенопласта в полимерном или металлическом каркасе, и снабжена петлями 16, размещенными с двух 20сторон в средней части каждой секции,Для утепления помещения в холод:ное время года места стыков секцийсредней части 14 бокового стенового ограждения 4 между собой и с верхни ми 5 и...

Номер патента: 1514890

Опубликовано: 15.10.1989

Авторы: Вайнер, Глушков, Каневский, Кошелев, Краснов, Метс

МПК: E04H 5/12

Метки: вентиляторной, градирни, конфузора, монтажа, обшивки

...остается свободным и отходит от плоскости основания, что создает необходимые условия для предварительного напряжения. Принудительно силой Р прижимают заготовку в четвертом углу при короткой боковой стороне к нижнему основанию 5 конфузора 4 в точке Е, крепят его в проектное положение и таким образом преднапрягают листовой элемент заготовки, При этом преднапряжение может быть визуально выражено в виде диагонального перегиба листового элемента по линии 8. Затем устанавливают заготовку смежного сборного элемента обшивки конфузора и в той же последовательности крепят ее к основаниям конфузора, только вместо съемного инвертарного элемента боковую сторону смежного сборного элемента после закрепления в трех углах фиксируют и прикрепляют к...

Номер патента: 1516583

Опубликовано: 23.10.1989

Авторы: Гирол, Жабчик, Коршевнюк, Яковенко

МПК: E03B 11/02, E04H 12/30

Метки: башня, водонапорная

...3 в верхнюю часть емкости2 пузырьков воздуха. На нисходящейветви трубопровода 17 отвода промывной воды установлено зарядное устройство 21, выполненное в виде камеры22, в которой размещен поплавок 23,соединенный штоком 24 с поршнем 25,при этом камера выполнена с окнами 26для слива воды.Водонапорная башня работает следующим образом.Исходная вода, проходя по трубопроводу 4 и через водоструйный насос5, обогащается кислородом воздуха ипоступает в воздухоотделитель 8,Здесь при малой скорости движения ввосходящем потоке происходит частичное освобождение воды от воздушныхпузырьков. Частично освобожденнаяот воздушных пузырьков вода черезпереливную стенку 9 поступает во второй отсек эоздухоотделителя, где15 также при малой скорости...

Номер патента: 1516593

Опубликовано: 23.10.1989

Автор: Шашко

МПК: E04H 12/00

Метки: анкерно-угловая, линии, опора, электропередачи

...на болты 23 или опираются настойки посредством 11-образных болтов 24Стойки 1-3 наклонены в сторонувнешнего угла поворота линии, Высоту35подвески провода при этом определяютиэ соотношения НН, - 1 СДгде Н - высота подвески проводов напучинистых грунтах;Н - высота подвески проводов на1нормальных грунтах;1 - горизонтальное перемещениеточки подвески провода приотклонении стойки;- угол отклонения стойки отвертикали,40 2Опора линии электропередачи поп, 1, о т л и чающая с я тем,45 что анкеры основных оттяжек выполнены с превышением площади анкера дополнительной оттяжки,Изобретение относится к строительству линий электропередачи высокого напряжения и является усовершенствованием известной опоры по5 авт,св, У 1239247Анкеры 18 оттяжек 15-17...

Номер патента: 1516594

Опубликовано: 23.10.1989

Авторы: Гаряжа, Кругликов

МПК: E04H 12/00

Метки: анкерно-угловая, линии, опора, электропередачи

...и 6,Э и 5, 4 и 6, 3 и 7.и 2 и 8 предусмотрены гибкие перекрещивающиеся связи 18 (фиг, 3), На фиг. 2 эти связиусловно показаны пунктиром,Гибкие крестовые связи 19 устанавливаются также между стойками 1и 8, 2 и 7 и 3 и 6 (фиг, 4 и 5), амежду высокими стойками 1 и 8 и 3и 6 устанавливается гибкая стяжка 20,прикрепляемая к стойкам на уровнекрепления молниезащитных тросов(фиг. 4). При большой высоте стоек1, 3, б и 8 может быть установленвторой ярус перекрещивающихся связей21При необходимости с целью упрощения монтджд в связях 18, 19 и 21 мо -гут быть предусмотрены натяжные устройства 22На фиг2 связи 19 и 20 условнопоказаны штрихпунктиром, При малыхеуглах поворота линии, близких к 0гибкие наклонные связи 9 могут не устанавливатьсяКонструкция...
