Способ установки длинномерной конструкции в вертикальное положение

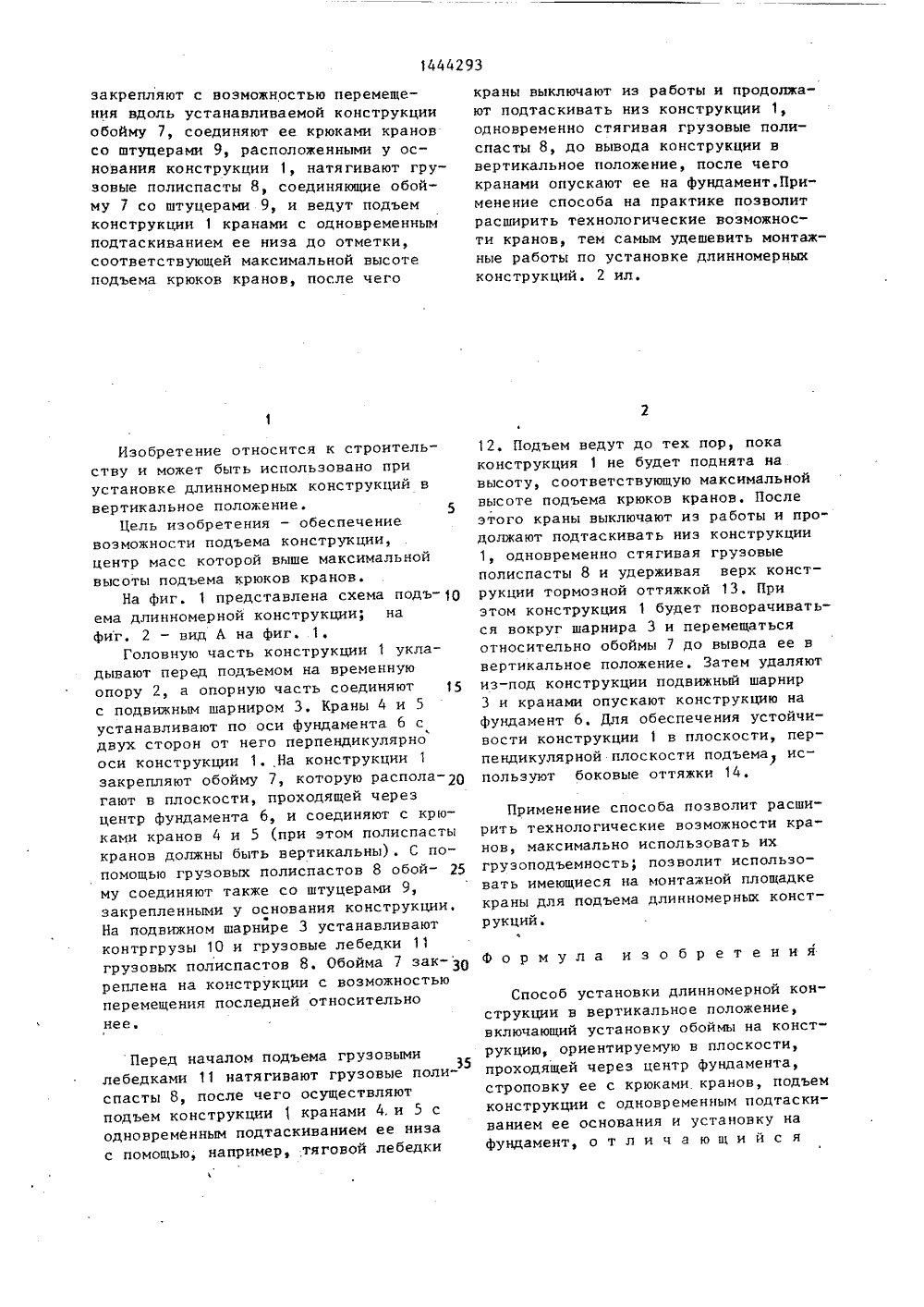

09)11) А 1 ОПИСАНИЕ ИЗОБРЕТЕНИЯН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ с,Ж."К.: СОЦИДЛИСТИЧЕСКИХф;у -.=.=, РЕСПУБЛИКУ - :-.4 Г ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Государственньй институт по йроектированию технологии монтажа предприятий химической промышленности(56) Авторское свидетельство СССР У 262356, кл, В 66 Р 11/02, 1969.Авторское свидетельство СССР У 194290, кл. В 66 Р 11/02, 1966,(1) 4 В 66 Г 19/00 11/02 Е 04 Н 12/34(54) СПОСОБ УСТАНОВКИ ДЛИННОМЕРНОЙКОНСТРУКЦИИ В ВЕРТИКАЛЬНОЕ ПОЛОЖЕНИЕ(57) Изобретение относится к строительству и может быть использовано при установке длинномерных конструкций в вертикальное положение. Целью/изобретения является обеспечение возможности подъема конструкции, центр масс которой выше максимальной высоты подъема крюков кранов. Перед началом подъема на конструкции 1 в плоскости, проходящей через центр фундамента 6,1444293 закрепляют с возможностью перемещения вдоль устанавливаемой конструкцииобойму 7, соединяют ее крюками крановсо штуцерами 9, расположенными у основания конструкции 1, натягивают грузовые полиспасты 8, соединяющие обойму 7 со штуцерами 9, и ведут подъемконструкции 1 кранами с одновременнымподтаскиванием ее низа до отметки,соответствующей максимальной высотеподъема крюков кранов, после чего Изобретение относится к строительству и может быть использовано при установке длинномерных конструкций в вертикальное положение. 5Цель изобретения - обеспечение возможности подъема конструкции, центр масс которой выше максимальной высоты подъема крюков кранов.На фиг. 1 представлена схема подь ема длинномерной конструкции; на фиг. 2 - вид А на фиг.Головную часть конструкции 1 укладывают перед подъемом на временную опору 2, а опорную часть соединяют 15 с подвижным шарниром 3. Краны 4 и 5 устанавливают по оси фундамента 6 с двух сторон от него перпендикулярно оси конструкции 1, На конструкции 1 закрепляют обойму 7, которую располагают в плоскости, проходящей через центр фундамента 6, и соединяют с крюками кранов 4 и 5 (при этом полиспасты кранов должны быть вертикальны). С по- помощью грузовых полиспастов 8 обой му соединяют также со штуцерами 9, закрепленными у основания конструкции, На подвижном шарнире 3 устанавливают контргрузы 10 и грузовые лебедки 11 грузовых полиспастов 8. Обойма 7 закреплена на конструкции с возможностью перемещения последней относительно нееПеред началом подъема грузовыми лебедками 11 натягивают грузовые полиспасты 8, после чего осуществляют подъем конструкции 1 кранами 4,и 5 с одновременным подтаскиванием ее низа с помощью, например, тяговой лебедки краны выключают из работы и продолжают подтаскивать низ конструкции 1,одновременно стягивая грузовые полиспасты 8, до вывода конструкции ввертикальное положение, после чегокранами опускают ее на фундамент,Применение способа на практике позволитрасширить технологические возможности кранов, тем самым удешевить монтажные работы по установке длинномерныхконструкций. 2 ил,12, Подъем ведут до тех пор, пока конструкция 1 не будет поднята на высоту, соответствующую максимальной высоте подъема крюков кранов, После этого краны выключают из работы и продолжают подтаскивать ниэ конструкции 1, одновременно стягивая грузовые полиспасты 8 и удерживая верх конструкции тормозной оттяжкой 13, При этом конструкция 1 будет поворачиваться вокруг шарнира 3 и перемещаться относительно обоймы 7 до вывода ее в вертикальное положение. Затем удаляют из-под конструкции подвижный шарнир 3 и кранами опускают конструкцию на фундамент 6, Для обеспечения устойчивости конструкции 1 в плоскости, перпендикулярной плоскости подъема ис) пользуют боковые оттяжки 14. Применение способа позволит расширить технологические возможности кранов, максимально использовать их грузоподъемность; позволит испольэовать имеющиеся на монтажной площадке краны для подъема длинномерных конструкций. Формула изобретения Способ установки длинномерной конструкции в вертикальное положение, включающий установку обоймы на конструкцию, ориентируемую в плоскости, проходящей через центр фундамента, строповку ее с крюками. кранов, подъем конструкции с одновременным подтаскиванием ее основания и установку на фундамент, о т л и ч а ю щ и й с я1444293 Составитель Н. Заболоцкедактор С. Лыкова Техред Л.Сердюкова орректор М. Иа нец дписное омитета ССС открытий ая наб., д. од, ул. Проектная изводственно-полиграФическое предприятие, г тем, что, с целью обеспечения возможности подъема конструкции, центр масс которой выше максимальной высоты подъема крюков кранов основание мон 95 тируемой конструкции предварительно соединяют посредством полиспастов с Заказ 6450/24 Тираж 691 ВНИИПИ Государственног по делам изобретений 113035, Москва, Ж, Раушобоймой, а после подъема конструкциидо отметки максимальной высоты подъема кранов ее основание подтаскиваютполиспастами, выдвигая конструкциюиз обоймы до перевода в вертикальноеположение.
