E04H — Здания и подобные сооружения специального назначения; плавательные и мелкие ванны или бассейны; мачты; ограды; палатки, тенты или навесы вообще
Хранилище сыпучих материалов
Номер патента: 663810
Опубликовано: 25.05.1979
Авторы: Карев, Маркин, Простосердов, Резниковский, Родионов, Семятицкий, Скориков, Хороший, Чичков
МПК: E04H 7/22
...материалов, включающем объемные блоки, расположенные параллельными рядами в плане и по высоте и чередующиеся в наружном ряду с плоскими панелями и размещенные в смежных в плане рядах со смещением, равным габариту блока, объемные блоки смежных рядов по высоте раз пла мно-перпендику р ра осмещением.На фиг. 1 изображен план раскладки объемнйх блоков в хранилище в четных рядах; на фиг. 2 - план раскладкиобъемных блоков в нечетных рядах; нафиг. 3 - разрез А-А на фиг, 1.Хранилище сыпучих материалов (лосный корпус) включает объемныеки 1, например прямоугольные, чердующиеся в наружном ряду с панеляВ хранилище сыпучих материаловобъемные блоки 1 расположены параллельными рядами в плане и по высоте,причем, в смежных рядах блоки размещены со...
Хранилище для сыпучих материалов
Номер патента: 663811
Опубликовано: 25.05.1979
Автор: Анатольев
МПК: E04H 7/22
...котрых . выщележащей воронки, причем,угол оперты перфорированные диафрагвы ввен углу естественного откоса сыпувкде воронок, и вертикальное ограждение,расположенное от покрытия, доднища и выполненное. составным кз час- На чертеже изображено хранилище тей, каждая из которых ограничена 25 для сыпучих материаловсмежными по высоте воронками 2). На фундаменте 1 установлены колонНаличие вертикального огражденкя, ны 2, которые внутри хранилища пронаходящегося под воздействием распор-. ходят по всей его высоте. Колонны ных усилий, от сыпучего материала в поэтажно связаны горизонтальными балданных сооружениях увеличивает рас- З хами 3, на которые оперты воровки 4,ваорре кто Редактор А.Мо оэова Г,Решетник Заказ 2949/2ЦН Тираж 810ИИПИ...
Сейсмостойкое каркасное здание
Номер патента: 665074
Опубликовано: 30.05.1979
Автор: Нейбург
МПК: E04H 9/02
Метки: здание, каркасное, сейсмостойкое
...в горизонтальной плоскости диск, причем связи-распорки размещены с зазором в полых блоках.20 На фиг, 1 изображено предлагаемоекаркасное здание, общий вид; на фиг. 2 - разрез А - А на фиг, 1; на фиг. 3 - разрезБ - Б на фиг. 2.Каркас сейсмостойкого здания содержит 25 вертикальное ядро 1 жесткости, воспринимающее горизонтальные нагрузки, и колонны 2 нижнего этажа, воспринимающие вертикальные нагрузки и передающие их на подземные конструкции. Подземная констЗ 0 рукция включает в себя столбчатые фунда665074 г,Составитель Е. ЧернявскаяТек;.ед Л. Камынп 1 икова Корректор Р. Беркович Редактор Т. Кузьми Заказ 1028/13 Изд.361 Тираж 821 Подписно НПО Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж,...
Стыковое сопряжение сборных железобетонных цилиндрических силосов
Номер патента: 666265
Опубликовано: 05.06.1979
Авторы: Иссерс, Карев, Скориков
МПК: E04H 7/22
Метки: железобетонных, сборных, силосов, сопряжение, стыковое, цилиндрических
...элементы установлены с замоноличенным зазором, а закладные детали выполнены в виде пластин, выпущенных из торцов смежных криволинейных элементов, а соединительные детали, ,объединяющие кольца между собой, ус- тановлены в зазоре между криволинейными элементами, причем в смежных по высоте рядах замоноличенные зазоры между криволинейными элементами смещены друг относительно друга.На фиг. 1 изображено стыковое соединение в чередующихся рядах в плане; на фиг. 2 то же, разрезСборные железобетонные ц ические силосы выполнены из ли666265 Формула изобретения фи иг Составитель Н.ПавловаТехред Л. Ал феров а Ко Квачад тор атруш акто 24 Тираж 810 Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж,...
Сейсмостойкая опора
Номер патента: 666266
Опубликовано: 05.06.1979
Автор: Нам
МПК: E04H 9/02
Метки: опора, сейсмостойкая
...элемента,Изобретение поясняется чертежом.Сейсмическая опора включает опорные пояса 1, выполненные с противолежащими коническими углублениями 2,между которыми размещен прмежуточныйшаровой элемент 3. Каждое коническоеуглубление 2 выполнено с дополнительным сферическим углублением 4 в егоцентре, причем радиус сферическогоуглубления 4 может быть равен радиусу промежуточного шарового элемента3. С целью повышения несущей способности опоры, она может быть снабженанесколькими промежуточнымИ шаровымиэлементами (на чертеже не показано),Принцип работы сейсмостойкой опоры заключается в следующем,При сейсмических воздействияхпромежуточный шаровой элемент 3выкатывается из сферического углубления 4. При ослаблении интенсивности666266 4 Составитель...
Передвижная трибуна
Номер патента: 667662
Опубликовано: 15.06.1979
Авторы: Булкин, Дворянинов, Локшин, Львовский, Хачатуров, Хромов
МПК: E04H 3/12
Метки: передвижная, трибуна
...в режим неустойчивой1работы, вызывая колебания конструкци и.Подобное явление недопустимо, так как колебания могут разрушить конструкцию трибуны.Кроме того, устройство самой пневмосистемы не обеспечивает надежного питания аэростатических опор, а также расширенного диапазона их устойчивой работы,что ведет к перекосу трибуны и затрудняетее перемещение относительно опорнои поверхности.Цель изобретения - упрощение коц 25струкции, повышение эксплуатациоцнь:хсвойств трибуны, улучшение условий обслуживания и повышение надежности работы.Для этого передвижная трибуна, вклкчающая несущую конструкцию с сидениями,аэростатические опоры, соединенные систе- зомой шлангов с источником сжатого возд)ха, снабжена нижней опорной рамой, шарнирно соединенной...
Анкерная опора
Номер патента: 667663
Опубликовано: 15.06.1979
Автор: Шимановский
МПК: E04H 12/00
...треугольных элементов, противолежашие вершины которых шарнирно соединены с фундаментом подкоса причем треугольные элементы размешены в вертикальной плоскости, а верхняя грань каждого треугольного элемента составляет с горизонталью острый угол.На фиг. 1 изображена описываемая анкерная опора, общий вид; на фиг. 2 - разрез А Афпг 1Анкерная опора состоит из подкоса 1 с фундаментом 2 на свайном основании и вертикальной оттяжки 3 с анкером. Анкер выполнен из жестких элементов 4 треугольной формы, вершины которых соединены посредством шарнира 5 с фундаментом 2 подкоса, а основания - с плитой 6.Для предотвращения вращения жестких элементов вокруг шарнира под действием усилия в оттяжках верхняя грань каждого элемента составляет с...
Дымовая труба
Номер патента: 669042
Опубликовано: 25.06.1979
Автор: Зубарев
МПК: E04H 12/28
...внутренних газоходов. Это достигается тем, что в дымовой трубе, включающей наружный ствол и внутренние стволы газоходов, выполненные из отдельных секций, и лифтовую шахту, расположенную в центральной части дымовой трубы, между внутренними стволами газоходов установлены радиальные опорные балки, соединяющие лифтовую шахту с наружным стволом. На фиг. 1 схематически изображена тру О ба, план; на фиг. 2 - общий вид трубы.Дымовая труба включает в себя внутренние стволы 1 газоходов трубы, состоящие из отдельных секций в виде сборных панелей 2, подвешиваемых на радиальные опорные балки 3, которые оперты, в свою очередь, на железобетонный пилон 4 и наружную железобетонную оболочку 5. Внут-.ри пилона имеется лифтовая шахта 6. Монтаж таких труб...
Водонапорное устройство
Номер патента: 669043
Опубликовано: 25.06.1979
Автор: Максимов
МПК: E04H 12/30
Метки: водонапорное
...расхода воды, подаваемого на- ф сосной станцией в водопроводную сеть 4, избыток воды по трубе 3 поступает в резервуар 1.Повышение уровня воды в резервуаре 1 вызывает увеличение напора в заданной точке сети и от датчика 12 давления включается насос 9, который перекачивает воду из резервуара 1 в резервуар 2. Насос 9 откачивает воду из резервуара 1 до тех пор, пока напор в заданной точке водопроводной сети не снизится до требуемой величины, пос ле чего от датчика давления происходит его отключение.При увеличении водоразбора увеличиваются и потери напора в водопро"одной сети. Для поддержания в водопроводной сс. ти напора требуемой величины уровень воды в резервуаре 1 повышается и при максимальном водоразборе занпмаст ъ хнс положен ие.В...
Здание из объемных блоков
Номер патента: 670710
Опубликовано: 30.06.1979
Автор: Дотлибов
МПК: E04H 1/02
Метки: блоков, здание, объемных
...точках. Плита 4 цокольного элемента является полом первого этажа дома и может быть изготовлена с утеплителем, вертикальные плоскости .5 его служат рандоалками, а часть,из них, выходящая на фасады дома, совмещает в себе функции рандбалок и цокольных панелей. Эти плоскости цокольных элементов могут быть выполнены с облицовкой или фактурой,1 ООбъемные блоки 1, из которых монтируют здание, выполнены в виде колпака с несущим перекрытием (оно воспринимает нагрузки от веса мебели, людей, снеговыс и т, д), а перекрытие блоков, последнего 15 этажа имеет ук,1 он для организации стока.Конструкция предложенного здания позволит значительно снизить количество элементов (см. фиг. 2) и исключить большую разницу и их весе (объемный блок весит 20...
Способ монтажа двухстенчатого изотермического резервуара
Номер патента: 670711
Опубликовано: 30.06.1979
Авторы: Михайлов, Радевич, Титов, Шперкин
МПК: E04H 7/04
Метки: двухстенчатого, изотермического, монтажа, резервуара
...днища.Одновременно с монтажом наружногоднища происходит сборка крышки 2 внутреннего резервуара 3 на стенде на специальной площадке,Для сооружения наружной стенки 4 поднимают, устанавливают и развертывают рулоны. Порядок работ по разворачиванию Орулонов следующий: разворот рулонов (спомощью трактора), установка талрепов,установка верхнего опорного кольца, установка балки лесов согласно схеме, установка колец жесткости, подготовка стыков под 15сварку и сварка.Одновременно с разворотом предпоследнего рулона наружной стойки начинаетсямонтаж окраек 5 внутреннего днища 6.Г 1 осле,разворачивания предпоследнего 20рулона наружной стенки и замыкания вертикального стыка начинается разворачивание посредством лебедок по окрайкам внутреннего...
Подводный шаровой резервуар
Номер патента: 670712
Опубликовано: 30.06.1979
МПК: E04H 7/14
Метки: подводный, резервуар, шаровой
...фиг, 5 - разрез Б - Б на фиг, 4; на фиг.6 - узел ГИ соединения удерживающего 25 каната с фундаментом на фиг. 1; на фиг.7 - стягивающий канат в плане.Подводный шаровой резервуар включает трубы 1, удерживающие канаты 2, стягивающие канаты 3, расположенные в гори- ЗО зонтальной плоскости на расстоянии от окружности, проходящей через центр емкости, равном радиусу емкости, плиты 4, оси б, втулки б, бобышки 7 кронштейна 8, хомута 9 кронштейна 10, ребер жесткости 11 З 5 и -ной муф ы 1 г.Труба 1 имеет срез радиусом, равным радиусу шаровой емкости, на глубину, равную половине диаметра, Это дает возможность приваривать трубу 1 к оболочке так, 40 чтобы ее ось проходила по касательной сферы оболочки. В трубу б по центру врезана и приварена плита 4 с...
Хранилище для сыпучих материалов
Номер патента: 670713
Опубликовано: 30.06.1979
Авторы: Кандыба, Молодченко
МПК: E04H 7/22
...отверстием разгрузочным устройством, вертикальный разрез,Хранилище включает ограждение 1 с загрузочным проемом, днище 2 с выпускнымотверстием 3 и разгрузочное устройство, состоящее, например, из пяти желобов 4 - Я,расположенных друг над другом и противоположно направленных относительно верти 10кальнМ оси хранилища и установленныхпод углом к горизонтали, превышающимугол естественного откоса сыпучего материала,Нижний желоб установлен над выпускным отверстием, а каждый вышерасположенный желоб установлен над нижерасположенным.При выпуске сыпучего материала на цвыпускным отверстием образуется зона потока в виде перевернутого конуса, с угломнаклона образующей к горизонталями в 2 раза превышающим угол естественного откоса.Достигнув...
Дымовая труба
Номер патента: 670714
Опубликовано: 30.06.1979
Автор: Канунников
МПК: E04H 12/00
...отверстн.3 для загрязненного воздуха, над основным выпускным отверстием установлен колпак , для предотвращения попадания атмосферных осадков, ь корпусе трубы сделаны дополнительные выпускные отверстия б, для загрязненного воздуха, у каждого дополнительнсго отверстия с внутренней стороны установлены регулируемые заслонки б, с наружной стороны установлены кожуха 7. Над дополнительными отверстиями и корпусе дымовой трубы установлены козырьки 8 для предотвращения попадания атмосферных осадков,Удаление загазованного воздуха из дымовой трубы осуществляется по высоте в трех уровнях, При этом газовые потоки при выходе из дымовой трубы движутся раздельно один от другого, что значительно увеличивает объем дх соприкосновения с окружающей...
Опора линии электропередачи
Номер патента: 670715
Опубликовано: 30.06.1979
Авторы: Кошман, Лялин, Пивоваров, Смирнов, Шляпин
МПК: E04H 12/00
Метки: линии, опора, электропередачи
...цель достигается тем, чтоопора линии электропередачи, включающаястойку, траверсу, прикрепленную к вершинестойки посредством цилиндрического шарнираи оттяжки, прикрепленные к траверсе 1 Она одинаковом расстоянии от цилиндрического шарнира, снабжена консолями, размещенными в центральной части траверсы,и,к их концам прикреплены дополнительныепарные оттяжки, расположенные,из плоскости опоры, а оттяжки, прикрепленные ктраверсе, расположены в плоскости опоры. На чертеже показана предлагаемая опора, общий вид,20Опора содержит стойку 1, траверсу 2,прикрепленную к вершине стойки 1 цилиндрическим шарниром 3, оттяжки 4, 5, расположенные в плоскости опоры и оттяжкиб - 9, расположенные из плоскости опоры.Оттяжки крепятся к анкерным...
Спортивная площадка
Номер патента: 672316
Опубликовано: 05.07.1979
Авторы: Алексер, Басс, Беленький, Василенок, Дементьев, Жукова, Зальянц, Ландер, Ляпидевский, Перлин
МПК: E04H 3/10
Метки: площадка, спортивная
...цель достигается тем, что в известной спортивной площадке, включающей грунтовое основание, дренажный слой и покрытие, дренажный слой выполнен из электропроводящего, теплоаккумулируюшего, пористого полимерного материала, соединенного с источником электроэнергии.На фиг. 1 изображена спортивная площадка в плане; на фиг. 2 - разрез А - А фиг. 1.Спортивная площадка состоит из грунтового основания 1, дренажного слоя 2, выполненного из электропроводяшего, теплоаккумулирующего, пористого полимерного материала, соединенного с источником электроэнергии (на чертеже условно не показан)и покрытия 3.Такой полимерный дренирующий слой выполняет две функции: равномерную тепло- отдачу при искусственном обогреве и равномерную фильтрацию влаги с...
Сейсмостойкое здание
Номер патента: 672317
Опубликовано: 05.07.1979
Автор: Нейбург
МПК: E04H 9/02
Метки: здание, сейсмостойкое
...верхние этажи 1, опертые на стойки 2, концы которых размещеныв стаканах 3. Каждый конец стойки имеетсферический торец 4 с отверстиями 5, в которые пропушены стержни 6 с концами,жестко закрепленными в стенках стакана 3.Канал в теле стойки имеет верхнюю криволинейную поверхность 7. Стержни установлены в двух взаимно перпендикулярных направлениях, объединены между собой в точке пересечения и размещены с зазором от 10стенок канала в теле стойки, достаточномдля перемещения их при колебаниях здания,При сейсмическом воздействии происходит отклонение стойки 2 от вертикали,горизонтальное и вертикальное перемещениежестких верхних этажейи, соответственно,нижней части жесткого этажа со стаканами3 и стержнями 6.В момент, когда стойка 2 отклонится...
Траверса для опор линии электропередачи
Номер патента: 672318
Опубликовано: 05.07.1979
МПК: E04H 12/00
Метки: линии, опор, траверса, электропередачи
...значительно ниже, нежели сухоразрядное по внешней (сухой поверхности), а потому и наблюдается перекрытие траверс по внутренней поверхности. Перекрытие траверсы сопровождается пробоем стенки и выходом траверсы из строя.Цель изобретения - повышение электрической прочности траверсы в условиях переменных температур окружающей среды путем исключения возможности образования конденсата на внутренней поверхности траверсы.Указанная цель дверса выполнена в-гФиг.Г Составитель М. Корчак Редактор И. Квачадзе Техред О. Луговая Корректор А.Гриценко Заказ 3850/31 Тираж 810 Подписное ЦН И И П И Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раущская наб д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4ческого...
Мачта
Номер патента: 672319
Опубликовано: 05.07.1979
Авторы: Алексашкин, Гайдаров, Забродин, Шурыгин
МПК: E04H 12/00
Метки: мачта
...на фиг. 2 - узелфиг. 1;на фиг. 3 - разрез А - А фиг. 1.Мачта включает ствол 1 с жестко прикрепленными к нему ярусами-реями 2, оттяжки 3, связывающие концы рей, и фундамент 4, у которого ствол смонтирован на 10 башмаке 5, размещенном на фундаменте, ана концах рей установлены муфты 6, в отверстия которых пропущены оттяжки, свободно проходящие через концы 7 башмака, а в каждом ярусе концы рей объединены 15между собой горизонтальными связями 8, при этом оттяжки у концов башмака свободно пропущены в криволинейные направляющие 9 и, являясь нижним поясом 1 О башмака, неподвижно закреплены у основания 11 башмака. Оттяжки на участке гО нижнего пояса башмака свободно пропущены в муфты 12, расположенные на нижних концах решетки 13...
Способ подъема длинномерных конструкций в вертикальное положение
Номер патента: 673604
Опубликовано: 15.07.1979
Автор: Айзенберг
МПК: E04H 12/34
Метки: вертикальное, длинномерных, конструкций, подъема, положение
...тяг,2вершине конструкции, а другой конец прикляют к оголовку поворотной стрелы.На чертеже изображена схема подъема кострукции,3Перед установкой длинномерной конструкции 1 в вертикальное положение ее монтируют на опорном шарнире 2, на котором также уста.навливают поворотную стрелу 3. Второй конец поворотной стрелы - оголовок связан с одной стороны гибкими тягами 4 с конструкцией 1, с другой - с гибкой изменяющейся тягой 5, связанной с лебедкой подъема. Тяги 4 образуются из сплошного каюта, один конец кото.рого закрепляют на вершине свободного конца конструкции, затем канат проводят поперемен.но через один из смонтированных на оголовке поворотной стрелы блоков 6 и через два блока 7, укрейленных в расчетных точках конструк.ции 1, Второй...
Дымовая труба
Номер патента: 673715
Опубликовано: 15.07.1979
Авторы: Дубровский, Корбут, Макаров, Ткачук
МПК: E04H 12/28
...теплопроводности равен 1,28 Вт/мК), в отсутствии возмойности регулировать температуру в вентилируемом канале, особенно в летнее вре3сечение приспособления и термосифоныс конпенсациоиьпми испарительйыми частями, последние из которых установленыв подводящих каналах газоходов,На фиг. 1 показана дымовая труба,продольный разрез., на фиг, 2 - разрезА-Л фиг. 1.Дымовая труба состоит иэ ствола 1,1футеровки 2 и вентилируемого каиала 3межпу ними ио всей высоте трубы, В 1 Оиижнеи части ствола 1 в приточных проемах 4 установлена конденсационная частьдвухфазных термосифонов 5, испарительнаячасть которых размещена в каналах газоходов 6. Проемы 4 снабжены регулируюними их сечение клапанами 7, установлсными по ходу движения приточного воздуха до...
Транспортерная галерея
Номер патента: 675160
Опубликовано: 25.07.1979
Авторы: Глушков, Скосырский
МПК: E04H 5/00
Метки: галерея, транспортерная
...и стеновое ограж"дение, фермы выполнены трехграннымии обращены вершиной вниз, а прогонына нижнем поясе установлены со све"ами, концы которых подвешены на связях, выполненных в виде раскосов к прогонам, уложенным по верхнему поясу.На фиг. 1 изображена транспортерная галерея, вид сбоку; на фиг.2 - попеюечное сечение галереи,с одним конвейером; на фиг. 3 - то же, с двумя конвейерами. Транспортерная галерея включаетопоры 1 фермы 2, прогоны перекрытия3, прогоны покрытия 4, связи 5.Проектное положение трехгранныхтрубчатых ферм 2 - вершиной вниз.Прогоны перекрытия 3 в средней . части оперты на нижний пояс трехграннойФермы и образуют свесы, Прогоны покрытия 4 длиннее основания фермы иконцы их выступают за узлы Ферм. Кконцам прогонов покрытия...
Флагшток
Номер патента: 675161
Опубликовано: 25.07.1979
Автор: Кабиров
МПК: E04H 12/32
Метки: флагшток
...объединяющим их, размещенным соосно стержню,причем поперечные сечения корпуса ишеста одинаковы, а с основанием шестсоединен шарнирно с возможностью поворота в вертикальной плоскости.На чертеже схематически изображенпредлагаемый флагшток.Флагшток состоит из шеста 1, корпуса 2, привода 3, передаточного механизма 4, поворотного шарнира 5и ограждения 6.Щест включает в себя стержень 7,являющийся продолжением шеста. Диаметрстержня меньше диаметра шеста. Такое675161 Формула изобретения Составитель О,Гончаровад ктор Т.Зубкова Техред И,Асталош Коррект;рфЯдмйягцжрдууущрфд - , .;,. г.,1 .,ож ПодписСССР аж 810енного комитета енйй и открытий 35, Раушская наб., д 4251/26 ТиЦНИИПИ Государстпо делам изобре 113035, Москва, Ж аказ/5 Патент,. г. Ужгород,...
Устройство для монтажа длинномерных конструкций
Номер патента: 676546
Опубликовано: 30.07.1979
МПК: E04H 12/34
Метки: длинномерных, конструкций, монтажа
...28, шарнирно соединенной со стрелой 19. На рамке 24 установлена лебедка 29, трос 30 от которой пропущен через неподвижный блок 31, образуя полиспаст, Вращением барабана лебедки 29 осуществляют подъем или опускание площадки 22 для монтажника относительно верхнего конца стрелы 19.Площадка 22 для монтажника снабжена стойками 32 с балкой 33 для навески механизированного инструмента.Верхний, конец стрелы 19 оснащен фиксатором 34 горизонтального положения площадки 22 для монтажника.Фиксатор 34 включает рычаг 35, жестко соединенный с траверсой 28, гидроцилиндр 36, электромагнитный гидрораспределитель 37, гидропружинный компенсатор 38, содержащий поршень 39, пружину 40 и цилиндр 41.Рычаги 18 посредством шарниров 42 закреплены на траверсе 14 и...

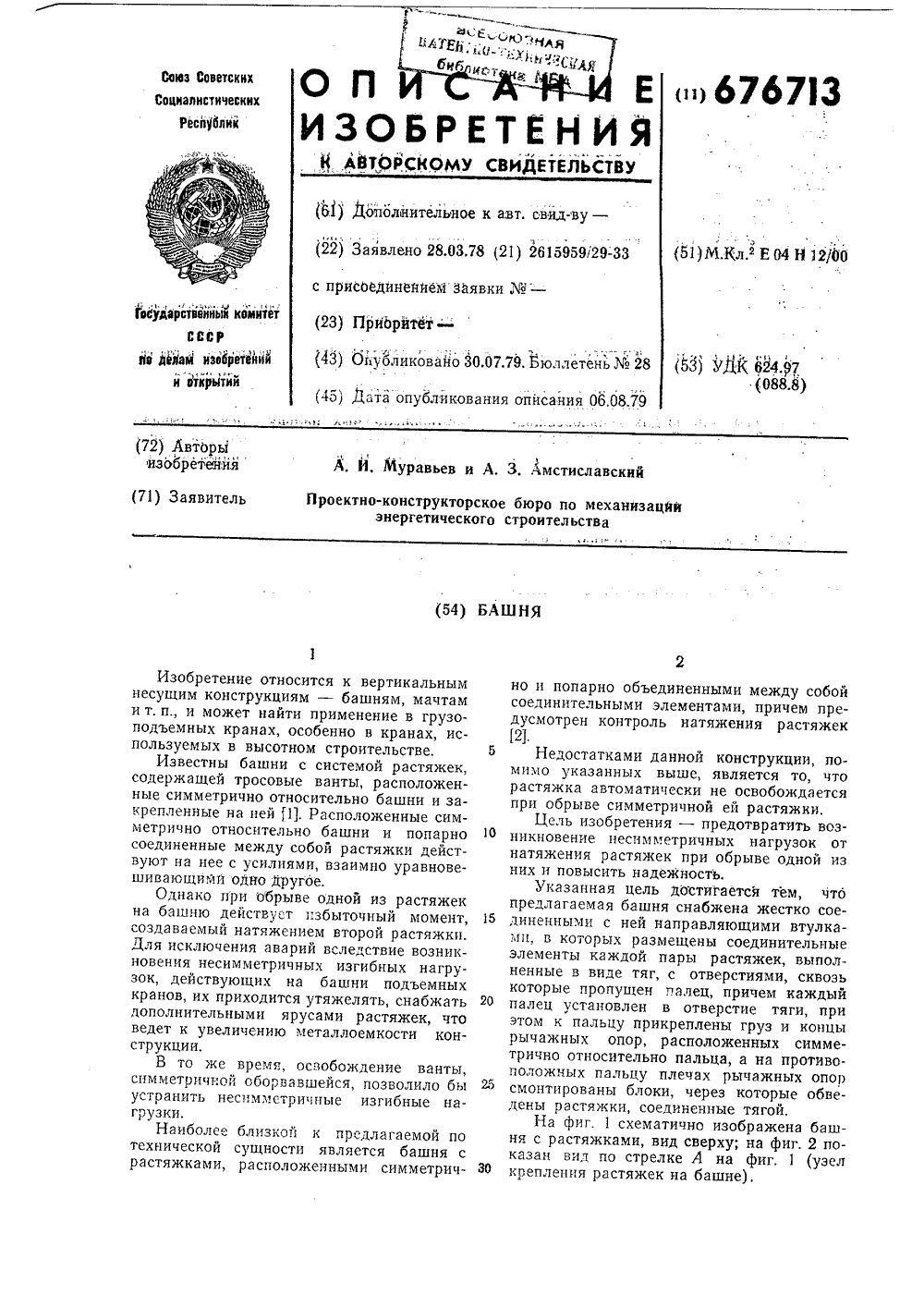

Башня
Номер патента: 676713
Опубликовано: 30.07.1979
Авторы: Амстиславский, Муравьев
МПК: E04H 12/00
Метки: башня
...Для исключения аварий вследствие возникновения несимметричных изгибных нагрузок, действующих на башни подъемных кранов, их приходится утяжелять, снабжать дополнительными ярусами растяжек, что ведет к увеличению металлоемкости конструкции.В то же время, освобождение ванты, симметричной оборвавшейся, позволило бы устранить несимметричные изгибные нагрузки.Наиболее близкой к предлатехнической сущности являетсярастяжками, расположенными с единенными между собой элементами, причем прель натяжения растяжекНа поясах 1 башни закреплены кронштейны 2, во втулках 3 которых установлены тяги 4. Каждая тяга 4 соединяет две тросовые растяжки 5.Во втулке 6 кронштейна 2 размещен палец 7, входящий в отверстие, образованное в тяге 4. На штыре 8...
Устройство для ограждения опасных зон
Номер патента: 676714
Опубликовано: 30.07.1979
Авторы: Алексеев, Барановский, Болдырев, Бродский, Дроздова
МПК: E04H 17/14
Метки: зон, ограждения, опасных
...по стрелке Л на фиг. 1.Устройство содержит стойки 1 с закрепленными на них ограждающими эле."лентами 2, На струбцинах 3 смонтированы стойки 1, бортовая доска 4 и шарнирная опора 5, Корпус струбцины 3 имеет гайку б, в которой перемещается зажимной винт 7 с пятой 8; демпфер 9 установлен в корпусе струбцины 3 между двумя ограничителями 10, один из которых связан с зажимным винтом 7, а другой взаимодействует через подпружиненный шток 11 и шарнирно установленное на корпусе струбцины коромысло 12 с регулируемой по высоте опорой 13; оси 14 соединяют коромысло со штоком и опорой 13.Для монтажа устройства на строительных конструкциях совместно соединенные стойки 1 и струбцины 3 подают на строительный объект и с помощью зажимного винта 7 при...
Днище хранилища для сыпучих материалов
Номер патента: 678174
Опубликовано: 05.08.1979
Автор: Мильнер
МПК: E04H 7/22
Метки: днище, сыпучих, хранилища
...край днища может иметь и не круг.лую форму, а форму гиперболоида, усеченного 2 О четырьмя, шестью и т.д. вертикальными плоскос .тями, которые образуют в плане четырех, - шестиили многоугольник в соответствии с формой сте.нок емкости или числом бааок днища.На фиг. 1 изображено днище, вид в плане,на фиг, 2 - разрез днища; на фиг. 3 - примерзаполнения каркаса днища,Днише хранилища для сыпучих материаловпредставляет собой две пересекающиеся системынаклонных стержней 1, которые являются полностью несущим каркасом. Заполнителем каркаса может служить тонкое листовое жепезо илидругой материал.Несущая каркасная решетка может работатькак сквозная пространственная металлическаяконструкция и является арматурным каркасомжелезобетонного...
Подъемное устройство для монтажа ячеистых пространственных секций
Номер патента: 679523
Опубликовано: 15.08.1979
Автор: Бурчу
МПК: E04H 12/34
Метки: монтажа, подъемное, пространственных, секций, ячеистых
...цилиндром и винтовыми тягами.Йсточники информации, принятые вовнимание при экспертизе1. Патент Великобритании Ио 1133315,кл. В 8, 1969,емник 3 оснащен винтовыми тягами 4,которые соединены с грузонесушим органом 5 при помощи монтажных отверстий6, выполненных и балках 7 груэонесушегооргана 5 с навинчиваемыми гайками 8 иразъемными гайками 9, Груэонесущий орган 5, установленный на силовом цилиндре 1 с возможностью свободного перемещения, выполнен в виде перпендикулярнорасположенных балок 7 и 10, находящихся на разных уровнях. Балки 7 и 10 одними концами прикреплены к остову 11и соединены между собой связями 12.На. концах балок 7 и 10 выполнены гнезда 13 с установленными в них прокладками 14. Подъемное устройство имеет ходовую тележку...
Башенная теплица
Номер патента: 679718
Опубликовано: 15.08.1979
Авторы: Мусатов, Никифоров, Попов, Ремизов
МПК: E04H 5/08
...одними концами к покрытию, а другим - к Фундаменту. Заполнение выполнено светопрозрачным.На фиг. 1 изображена предлагаемая теплица, поперечный разрез; нафиг. 2 - фасад теплицы,Башенная теплица состоит из несущих элементов каркаса, включающихстойки 1, размещенные внутри теплицы, покрытие 2 в виде пространственной систещя, имеющей консольныесвесы 3 и ограждающие элементы ввиде перекрестной вантовой сети сгоризонтальными 4 и вертикальными5 вантами. Последние прикрепленыодними концами к конссльному свесу3 покрытия 2, а другими к Фундаменту беСтойки 1 служат опорой для горизонтальных 4 и вертикальных 5 вант,которые прикреплены к ним тросовымираскосами 7, образующими совместно с вертикальными вантами 5 и стойками 1 систему жесткости,...
Способ монтажа многостенчатого изотермического сферического резервуара
Номер патента: 679719
Опубликовано: 15.08.1979
Авторы: Базанов, Белорусец, Кочетов, Подобедов, Поляков, Поповский, Шейнблит
МПК: E04H 7/04
Метки: изотермического, многостенчатого, монтажа, резервуара, сферического
...способа содержит установленную в укрытии 1 монтажную стойку 2, со" стоящую из трех частей неподвижных нижней 3 и верхней 4 и средней 5, поворотной вокруг вертикальной оси.Стойка выполнена с проушинами б к которым крепятся расчалки 7, проходящие через фитинги 8, установленные в укрытии. Фитинги снабжены уплотнительными кольцами 9. На стойке укреплены в проектном положении купол 10 наружной, купол 11 и днище 12 внутренней оболочек верхние 13 и нижние 14 кондукторы для фиксации блоков лепестков 15,16 наружной 17 и внутренней 18 оболочек монтируемо- З 0 го резервуара, поднимаемых посредством трособлочной системы 19 и лебедки 20. Кондукторы снабжены соединительными элементами 21,22. К блокам лепестков наружной оболочки при креплены опорные...
