Номер патента: 1751163

Опубликовано: 30.07.1992

Авторы: Гагнидзе, Геладзе, Сухишвили

МПК: B67D 5/08

Метки: колонка, раздаточная

...в исходное состояние ина всех индикаторах колонки высветятся нули.После этого потребитель может заказать нужный объем бензина нажатием наоциФрованные кнопки 1. Нажатие производится по порядку со старшего разряда, так как, если потребитель хочет заказать 25 л, то для этого он должен нажать на кнопку с цифрой 2, а потом - с цифрой 5. На индикаторе обьема высветится сперва число 02, апотом 25, т.е. первая цифра сдвинется влевои ее место займет вновь набранная, При ошибке во время набора цифр нетнеобходимости сбрасывать устройство. Дляэтого достаточно просто повторить заказ набором нужного объема, Во время набора объема на индикаторе 31 стоимости будет высвечиваться текущая стоимость заказанногообъема,При нажатии на оцифрованную...

Номер патента: 1569733

Опубликовано: 07.06.1990

Авторы: Гагнидзе, Гванцеладзе, Гелашвили, Рогава, Сухишвили

МПК: G01P 21/02

Метки: поверки, спидометров

...сбросит триггер 8, этим закроется схема И 13 и прохождение заполняющих импульсов на счетчик 17 прекратится, к этому времени количество импульсов, поступивших на счетчик 17, пропорционально времени полного оборота вала спидометра.После возвращения триггера 8 в состо 11 11яние О сигнал с единичного плеча/ гУстройство для поверки спидометров, содержащее двигатель, блок управления двигателем, фотодиодный преобразователь, насаженный на вал двигателя, усилитель-формирователь, о т л ич а ю щ е е с я тем, что, с целью повышения точности и быстродействия поверки спидометров по скорости и пройденному пути, в него введены генератор импульсов, переключатель режимов работы, блок вычисления пройденного пути с первым индикатором, первая, вторая...

Номер патента: 1427389

Опубликовано: 30.09.1988

Авторы: Геладзе, Сухишвили, Шергелашвили

МПК: G06F 7/70

Метки: стохастический

...8. Первый импульс, поданный на вход вычитающего счетчика 8,пройдет через выход переполнения(так как он находится в нулевом состоянии) на счетный вход счетчика 4что означает наличие единицы в первомразряце формируемого кода. Количест"во первого и последующих импульсовпроходя через делитель 12 будет делиться на коэффициент и и каждый и-й3 1427импульс пройдет на счетный вход счет-.чика 10.Допустим, в первом такте генератор9 сгенерировал двоичный код, соответствующий значению Р тогда послепрохождения н входы делителя 12 исчетчика 8 (2 -Р, ) импульсов счетчик10 переполнится и с выхода переполнения импульс сбросит триггер 5, Оснимется сигнал разрешения элементаИ .11 и дальнейшее прохождение импульсов на входы делителя 12 и...

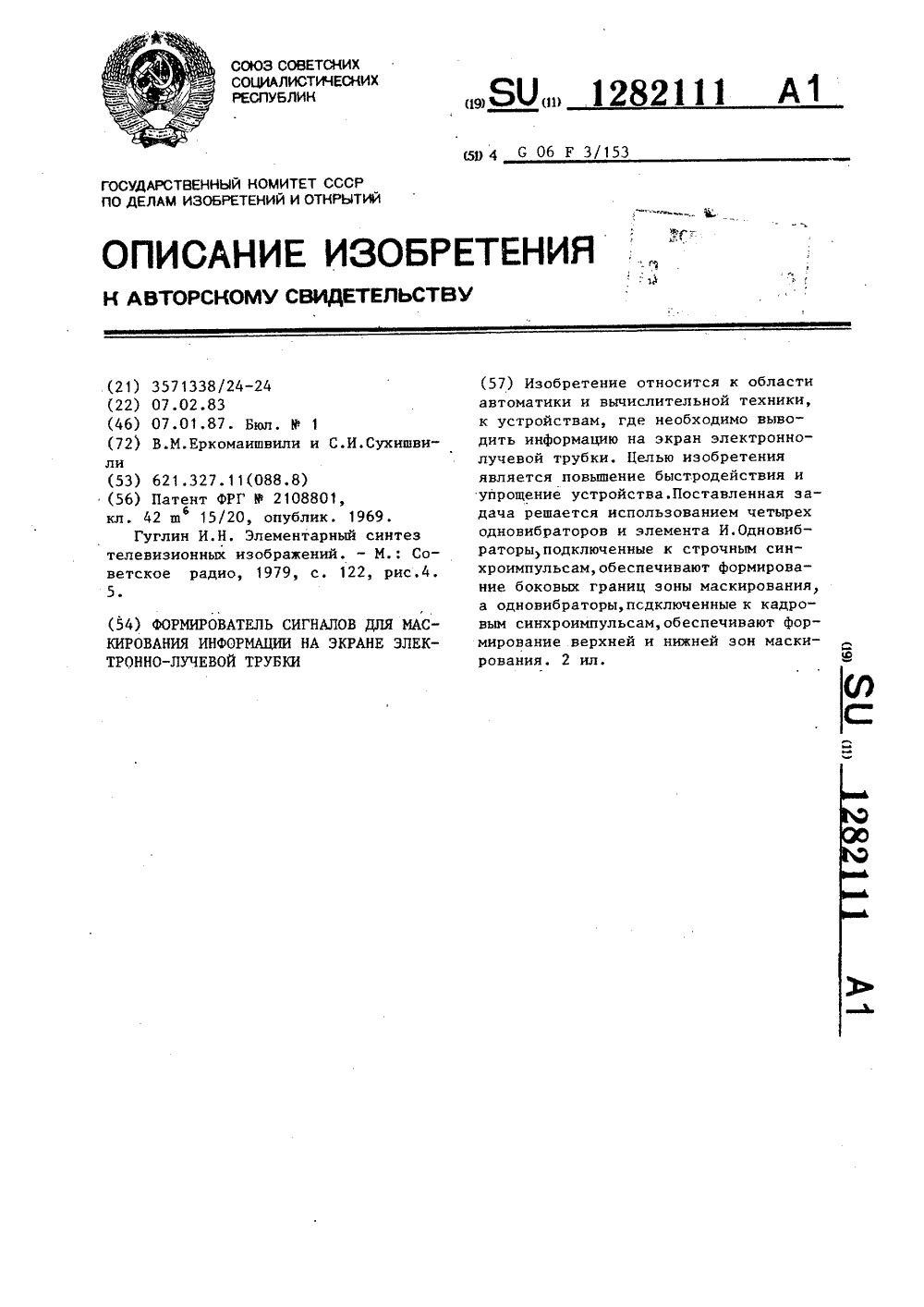

Номер патента: 1282111

Опубликовано: 07.01.1987

Авторы: Еркомаишвили, Сухишвили

МПК: G06F 3/153

Метки: информации, маскирования, сигналов, трубки, формирователь, экране, электронно-лучевой

...В этом случае время появленияпереднего фронта вновь полученного5 импульса разрешения по строкам с,регулируется времязадающей КС-цепьювторого одновибратора 4, а заднегофронта - времязадающей КС-цепью первого одновибратора 3, и так повторя 10 ется для каждого строчного импульса.Аналогично логическое умножениевыходных сигналов третьего 5 и четвертого 6 одновибраторов формируетимпульс разрешения по кадру, длитель 15ностью о- ь ь , при услог гвии, что , . т С . Причем импульср появляется после каждого кадрового импульса,На результирующем выходе элементаИ 2 получатся импульсы, которые являются логическим умножением импульсовс длительностью, и,т.е,на выход формирователя проходят тевновь сформированные импульсы разрешения по строкам, которые...

Номер патента: 1211276

Опубликовано: 15.02.1986

Авторы: Дадешидзе, Мачаидзе, Сухишвили, Трелина, Тушишвили, Цискаридзе

МПК: C08J 3/20, C09K 9/02

Метки: зеленого, индикатором, поляризационного, светофильтра, свечения, согласованного, состав, спектрально

...смесь водорастворимых красителей следующего строения;кислотный зеленый 4 ЖфильтР, спектр светопропусканиякоторого согласован с кривой излучения электролюминесцентного индикатора с учетом характеристики нейтраль О ного поляризатора (его получают попримерам 1-4); четвертьволновая фазовая пластинка, имеющая определенную дисперсию фазового сдвига. В слуочае 90 -фазового сдвига ее получают 45 совпадение с максимумом пропусканияцветного полимерного светофильтра и соответственно с максимумом излучения электролюминесцентного мнемоиндикатора. Найденный состав позволяет получить поляризационный светофильтрпревосходящий по полярызующей спос ности и величине световизвестный. Применение псветофильтра позволяет кон а длаг сечь ской мого ежеол...

Номер патента: 1207982

Опубликовано: 30.01.1986

Авторы: Канцель, Сухишвили, Ханин

МПК: B66C 1/10

Метки: грузозахватная

...состоит из четырех подвесок 1, попарно соединенных в верхней части осями 2 и в нижней части осями 3, строповочного элемента 4, присоединяемого к поднимаемой конструкции. Строповочный элемент 4 выполнен в пазами 5, в которых с возможностью перемещения вдоль паза установлены оси 3. Строповочный элемент 4 снабжен шарнирно закрепленными скобами 6, наружная поверхность которых является направляющей для перемещения подвесок при расстроповке. Строповочный элемент 4 снабжен осями 7 для крепления к поднимаемой конструкции. На подвесках 1 закреплены упоры 8, Причем расстояние от нижней образующей верхней оси 2 до упоров 8 не 207982 2должно превышать высоту сечениякрюка на величину, меньшую высотызева крюка.Строповку и расстроповку поднимаемой...

Номер патента: 1164196

Опубликовано: 30.06.1985

Авторы: Воронов, Гордон, Сухишвили

МПК: B66C 1/66

Метки: грузозахватное, конструкций, крупногабаритных, монтажа, подъема, тонкостенных

...на кон- З 0цах плеч которых установлены замки,присоединяемые к поднимаемой конструкции, при этом в замках и плечахкрестовины выполнены отверстия дляих соединения между собой, и шарниРно присоединенные к цапфам грузовыесерьги, снабжено жестко закрепленнымв центральной части торца каждой цапФы упором цилиндрической формы, аотверстия крестовины выполнены овальной формы.На фиг, схематически показанопредлагаемое устройство, общий внд;на фиг.2 - вид А-А на фиг.1; нафиг.3 - разрез Б-Б на фиг.1, 45Устройство содержит цапфу, выполненную в виде трубчатой оси 1, жестЪ 6ко закрепленной в центре фланца, выполненного в виде крестовины 2. Каждое плечо крестовины 2 выполнено с отверстием, которое при креплении устройства к корпусу совмещается с...

Номер патента: 1162745

Опубликовано: 23.06.1985

Авторы: Бухбиндер, Гольденберг, Гордон, Стулова, Сухишвили, Хазанов

МПК: E04H 12/34

Метки: мачты, монтажа, подъемника, стрелы

...Корректор М Самборская дактор А.Шишк Подписиого комитета СССРий и открытийушская наб., д, 4/5 Заказ 4056/1 9 Тираж 804 ВНИИПИ Государственпо делам изобрете 13035, Москва, Ж, Ра иал ПНП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к монтажугрузоподъемных механизмов, а именно мачтово-стреловых подъемников,имеющих большую длину мачты (выше80 м) и большую длину стрелы (свыше 70 м),Цель изобретения - уменьшениегрузоподъемности крана и монтажныхнагрузок на элементы подъемника.На фиг. 1 изображены 1, 11.иэтапы монтажа мачтово-стреловогоподъемника, на фиг, 2 - У, У и У 1этапы,монтажа мачтово-стреловогоЙподъемника.Монтаж мачтово-стрелового подьемника производится следующим образом,Мачту 1 и стрелу 2 подъемника укладывают в...

Номер патента: 1126537

Опубликовано: 30.11.1984

Авторы: Гордон, Сухишвили, Хазанов

МПК: E04H 12/34

Метки: аппаратов, вертикальное, опорный, подъема, положение, цилиндрических, шарнир

...шарнире для подъемацилиндрических аппаратов в вертикальное положение, содержащем неподвижную часть, закрепленную нафундаменте аппарата, и подвижнуючасть, соединенную с неподвижнойчастью, подвижная часть выполненас рычагами, снабженными расположенными перпендикулярно их оси укосинами, прикрепленными к аппарату.На фиг. 1 изображен шарнир, 30общий вид; на фиг.2 разрез А-Ана фиг.1; на фиг.3 - разрез Б-Б нафиг.2,Шарнир содержит неподвижную часть1 и подвижную часть, выполненную в 35виде двух рычагов 2, снабженныхрасположенными перпендикулярно плоскости рычага пальцами 3 и 4 для присоединения к аппарату. К рычагам 2посредством расположенных в плоскости рычага пальцев 5 прикреплены распорки 6, концы которых также снабжены пальцами 7,...

Номер патента: 1115990

Опубликовано: 30.09.1984

Авторы: Гордон, Сухишвили, Хазанов

МПК: B66C 1/10

Метки: вертикальное, оборудования, положение, установки

...в вертикальное положение, преимущественно спаренными кранами, содержащем подвешиваемый к грузо- подъемному органу элемент, на котором30 смонтирован механизм для закрепления груза, включающий в себя охватывающую неповоротную и охватываемую поворот" ную вокруг вертикальной оси детали, и крепежные пальцы, расположенные взаимно перпендикулярно в параллель- З 5 ных горизонтальных плоскостях, охватывающая и охватываемая детали расположены между указанными пальцами, причем охватываемая деталь связана одним из пальцев с указанным элемен том, а охватывающая - другим пальцем с возможностью взаимодействия со строповочными петлями устанавливаемого оборудования.На фиг, 1 изображено устройство45 для установки оборудования в вертикальное положение, вид...

Номер патента: 1085929

Опубликовано: 15.04.1984

Авторы: Бухбиндер, Волчек, Канцель, Меблеванный, Сагизлы, Сухишвили, Тростанецкий, Хромов

МПК: B66C 17/00

Метки: грузоподъемное

...собой крана 25с грузовыми тележками, к которым подвешена на канатах траверса, выполненная из центральной балки и соединенных с ней крайних балок 121.Однако при движении кранов с круп- Зоногабаритньпч грузом последний начинает раскачиваться и закручиваться,что создает дополнительные нагрузкина металлоконструкцию устройства иканаты,35Цель изобретения - повьшение грузоподъемности устройства,Поставленная цель достигаетсятем, что грузоподъемное устройствопреимущественно для монтажных работ,содержащее по крайней мере три соединенных между собой крана с грузовыми тележками, к которым подвешенана канатах груэоподъемная траверса,выполненная из центральной балки исоединенных с ней крайних балок,снабжено дополнительными балками,соединенными с...

Номер патента: 1018148

Опубликовано: 15.05.1983

Авторы: Геладзе, Сухишвили, Шергелашвили

МПК: G09G 1/16

Метки: координатных, осей, трубки, формирования, экране, электронно-лучевой

...второй триггер9 и четвертый элемент 10 задержки.Блок синхронизации имеет три выходаг первый выход 11 кадровыхсинхронизирующих импульсов ( КСИ)второй выход 12 строчных синхроимпульсов (ССИ)3 третий выход 13 запол-няющих импульсовСИ, частота , ко".торых выбирается из соображения раэрещающей способности трубки, этиимпульсы условно разбивают строкуна Р точек Р =3 и Ч .р, где рвремя высвечивания одной строки.Перед началом отображения с помощью времязадающих цепей 14 и 15,16 и 17 соответствующих элементов3 и 8 и 5 и 10, выполненных,на однави 6 раторах, изменением сопротивленийзадается длительность импульсовГх,Гу , соответствующая появлению координатных осей на экране ЭЛТ. Позициями 18-25 обозначены выходы элементов схемка.Устройство...

Номер патента: 999091

Опубликовано: 23.02.1983

Авторы: Еркомаишвили, Кавжарадзе, Сухишвили

МПК: G09G 1/08

Метки: взаимно-перпендикулярных, линий, трубки, формирования, экране, электронно-лучевой

...что там переписывающимимпульсом содержимых счетчиков 9и 10 в счетчики 13 и 14 являютсякацровые импульсы, а заполняющимиимпульсами счетчиков 13 и 14 будутстрочные импульсы и в момент, когда 10содержимое счетчика 13 упадет до нуля, последующий строчный импульспройдет на выход счетчика 13 и насчетный вход триггера 15, который.задним фронтом перебросит триггер 5в положение фЕдиница". К этому времени на вход установки "Оф строчныйимпульс уже прекращает действие,Стабильную работу триггера 15 ещеобусловливает то, что в счетчике 13 20от входа до выхода импульс переполнения задержится на определенноевремя, которое определяется от конкретной принимаемой схемы. Сигналединичного выхода триггера 15 черезэлементы ИЛИ 18, И 22 и ИЛИ 24 пройдет на...

Номер патента: 957436

Опубликовано: 07.09.1982

Авторы: Геладзе, Кавжарадзе, Сухишвили, Шергелашвили

МПК: H03K 23/02

Метки: счетное

...на установку единицы того фиксирующего триггера, соответствующий триггер которого находится в - состоянии "1", и записывает в нем единицу. Единичный выход фиксирующего триггера подтверждает единичное состояние соответствующего регистрирующего триггера через вход 30 "Установка единицы"Этот же тактоВый импульс подается на вход установки нуля триггеров 11 и 11 1, но их состояние не изменяется, так как они находятся в нулевом состоянии. Сиг нал на выходе находится на шине "Меньше". При поступлении следующего входного сигнала возможны следующие три случая .1. Количество импульсов в очередной серии Х(2) меньше количества импульсов в первой (предыдущей) серии Х(1), т.е.х(2) с х(1), х(1) с х(1 - 1 Д452. Количества импульсов во второй...

Номер патента: 942121

Опубликовано: 07.07.1982

Автор: Сухишвили

МПК: G09G 1/16

Метки: координатных, осей, трубки, формирования, экране, электронно-лучевой

...перепись строчным импульсом кода, находящегося в счетчике 5 в счетчик 9, а кадровым импульсом кода, находящегося в счетчике 6 в счетцик 10.Во время движения луча каждой строки, импульсом соответствующие каждой точке, проходят на счетный вход счетчика 9 и происходит вычитание из содержимого счетчика 9, когда на вход счетчика 9 пройдет столько импульсов, сколько записывается в счетчике 5, счетчик 9 оказывается .в нулевом положении, а это значит, что следующий импульс проходит прямо на выход переполнения ичерез элемент ИЛИ 8 - на модулятор и светится соответствующая точка,следующий строчный импульс опять переписывает содержимое счетчика 5 всчетчик 9, и импульсы, соответствующиеточкам прй движении луча в прямом фф направлении,...

Номер патента: 906929

Опубликовано: 23.02.1982

Авторы: Гордон, Калинин, Канцель, Сухишвили

МПК: E04H 12/34

Метки: длинномерных, конструкций, подъема, шарнир

...на Фиг. 3 - разрез Б-Б на фиг, 2,Шарнир содержит подвижную частьи неподвижную часть 2, имеющие П- образную Форму. Части 1 и 2 соедине" ны посредством осей 3 и снабжены проушинами 4, которым соответствуют опорные лапы 5 на опоре и конструкции. При креплении шарнира к конструкции проушины 4 и лапы 5 соединяются пальцами 6, образуя шарнирные замки. На опоре конструкции, установленной на фундамент, посредством паль 3 90692 цев 6 прикрепляют часть 1 шарнира,а часть 2 - к монтируемой длинномерной конструкции. Части 1 и 2 шарнира соединяют между собой посредством двух осей 3. Подъем конструкции осуществляют путем поворота ее относительно оси 3 шарнира,Предлагаемый шарнир позволяет предохранить монтируемую конструкцию от повреждения за счет...

Номер патента: 881820

Опубликовано: 15.11.1981

Авторы: Геладзе, Рогава, Сухишвили

МПК: G09G 1/16

Метки: координат, отображения, системы, трубки, экране, электронно-лучевой

...часть счетчика 5 часть Х), электронный луч устанавливается в начало следующей строки, Цикл повторяется.Пересчитывая таким образом точки каждой очередной строки, младшая часть счетчика 5 каждый раз устанавливается в состояние, соответствующее коду точки, записанному в реверсивном счетчике 6, в результате чего при достижении лучом конца кадра точки во всех строках засвечиваются и образуют на экране вертикальную ось У.Просчитывая переносы, вырабатываемые в конце каждой строки, старшая часть счетчика 5часть Х) пересчитывает пройденные лучом строки.При достижении лучом строки, номер которой записан в реверсивном счетчике 7, старшая часть счетчика 5 устанав-. ливается в состояние, соответствующее номеру этой строки, и в результате...

Номер патента: 812702

Опубликовано: 15.03.1981

Авторы: Гольденберг, Гордон, Калинин, Канцель, Сухишвили

МПК: B66C 23/88

Метки: kohct-рукций, kpaha, грузо-вого, монтажевертикально, отклонения, полиспаста, устанавливаемых

...нижнюю часть конструкции подвешивают к установленному на тележке 25 шевру, прикрепляют к нижней части конструкции отвес, отмечают на тележке границы перемещения отвеса, соответ" ствующие допускаемым отклонениям грузового полиспаста крана, и в процессе 30 монтажа контролируют перемещение отвеса в пределах границ.На фиг. 1 представлена схема подготовки аппарата к подъему; на фиг. 2 - схема подъема аппарата.Нижнюю часть аппарата 1 подвешивают с помощью гибкой подвески 2 к шевру 3, установленному на тележке 4К этой части аппарата крепят отвес 5, Другой конец аппарата 1 закрепляют к грузовому йолиспасту 6 крана 7. Подьем аппарата осуществляется в той же последовательности, что и при опирании нижней части на тележку. Для подтаскивания нижней...

Номер патента: 789380

Опубликовано: 23.12.1980

Авторы: Гордон, Калинин, Канцель, Сухишвили

МПК: B66F 19/00

Метки: грузоподъемных, испытания, мачт, оснастки, такелажной

...приспособлениями 3.К поднимаемой конструкции 4 приваривают штуцера 5, присоединяют подвижные блоки полиспастов 2 с грузозахватными приспособлениями 3 к штуце рам 5, К основанию конструкции шарнирно по ее вертикальной оси симмет- рии крепят кронштейн б, На кронштей- не б закрепляют тарировочный груз 7, массу которого определяют в соответствии с положением центра тяжести, местом установки штуцеров и длиной кронштейна. Вместе с массой конструкции при ее отрыве масса груза 7 должна обеспечивать испытательную нагрузку. Кронштейн б устанавливают со стороны испытываемой мачты. Включаютгрузовые полиспасты 2 обеих мачт 1 и отрывают верхнюю часть конструкции 4 от опоры. После этого продолжают работать только грузовым полиспастом...

Номер патента: 722839

Опубликовано: 25.03.1980

Авторы: Бухбиндер, Калинин, Канцель, Меблеванный, Сухишвили

МПК: E04H 12/34

Метки: грузоподъемных, испытаний, мачт, оснастки, такелажной

...общая схемаиспытания груэоподъемных мачт и такелажной оснастки, на фиг, 2 - тоже, вид сверху.На месте производства работ полностью собранную в вертикальном положении конструкцию 1, снабженнуюштуцерами 2 и 3 присоединяют посредством грузоподъемных основных полиспастов 4 и 5 к соответствующиммачтам б и 7, оснащенным расчалками8 с якорями, Полиспасты 4 и 5 снабжены лебедками (на чертеже не показаны),Испытание груэоподъемных мачт,узла строповки и такелажной оснастки осуществляют следующим образом:на верхней части конструкции 1 закрепляют гибкую тягу 9 с дополнительным полиспастом 10, Тягу 9 пропускают через блок 11 и закрепляют за якоря 12 со стороны испытуемой мачты 6,Для создания в тяге необходимогоусилия, обеспечивающего испытатель...

Номер патента: 699526

Опубликовано: 25.11.1979

Авторы: Кавжарадзе, Сухишвили

МПК: G06F 17/18

Метки: анализатор, статистический

...один из счетчиков12 не переполнится, а переполняется,тот, который содержит больше всех накопленных импульсов, что соответствует моде случайного процесса. Счетчик11 при этом работает в режиме вычитания.После переполнения счетчика 12 соответствующий триггер 13.переброситсяв положение единица и сигнал сединичного плеча через элемент ИЛИ 14вернет триггер 17 в положение нульи этим процесс определения моды (медиаНы математического ожидания длянормального случайного процесса) заканчивается, Триггер 13, находящийсяв положении единица и будет определять моду процесса.Анализатор дает возможность исследовать и полимодальные законы распределения, что обеспечивается подачейимпульса на второй пусковой вход, после каждого переполнения счетчика...

Номер патента: 694452

Опубликовано: 30.10.1979

Авторы: Гольденберг, Гордон, Калинин, Канцель, Сухишвили, Урицкий

МПК: B66F 13/00

Метки: гидравлических, испытаниях, исследуемых, конструкций, установки

...Затемнатягиваюлия, опреднуемого .дказан). опоры тросом,ения и ики, пр и ролик ожность ы троса концевю деремзакрепл ых опор позволит упа опоры, чтоснизить труттаний аппаредложенное устроиство ть регулировку нагрузки возможность значительно раты при проведении,исп любой конфигурации. рости даст доза рата емое уст На чертеже показано пройство. Для этогороликами инизмом натяжмянутые ролопоры своимтросе с возмнего, а анонцной стороныякоря,Оно содержит кольцевые опоры 1, установленные под аппаратом 2 и снабженные роликами 3. Через ролики 3 пропущен трос 4, концы которого закреплены за установленные с наружной стороны опор 1 якоря б. На тросе 4 посрсдстьом роликов б .установлены с возможностью перемещения вдоль троса промежуточные опоры 7....

Номер патента: 660268

Опубликовано: 30.04.1979

Авторы: Кавжарадзе, Лучковская, Сухишвили, Шергелашвили

МПК: H03K 23/02

Метки: счетчик

...первого элемента ИЛИ первого разряда, а тактовые входы регистрирующих триггеров соединены со счетным входом счетчика. Высокий потенциал с выхода дополнительного регистрирующего триггера 11 подготавливает к работе этот триггер и регистрирующий триггер 1 через элемент ИЛИ 51.Первый счетный импульс, подаваемыйна счетный вход счетчика, перебрасывает дополнительный регистрирующий триггер 11 в состояние О, а в регистрирующем триггере 1 записывает ф 1.Высокий потенциал с выхода регистрирующего триггера 1 подается через элемент ИЛИ 51 на подготовительный вход этого триггера и через элемент И 4 (который подготовлен к работе высоким потенциалом с инверсного выхода фиксирующего триггера 21) и элементы ИЛИ 61 и 5 на подготовительный вход...

Номер патента: 652110

Опубликовано: 15.03.1979

Авторы: Меблеванный, Сухишвили, Тростанецкий

МПК: E04H 12/34

Метки: длинномерных, конструкций, подъема

...полиспаста крана с короткойстрелой до совмещения оси грузового полиспаста крана с длинной стрелой с вертикалью, проходящей через точку крепления стойки с траверсой, после чего конструкцию поднимают одним краном с длинной стрелой. На фиг. 1 показана схема подъема, видку; на фиг. 2 - то же, в плане; наг. 3 - вид А на фиг. 1.652110 3Предложенный способ осуществляется следующим образом.Конструкпию 1 поднимают стреловым краном 2 с длиной стрелы, достаточной для вывода конструкции в проектное положение, и стреловым краном 3 с короткой стрелой и значительно меньшей, чем у крана 2, номинальной грузоподъемностью. Конструкция шарнирно связана с опорной стойкой 4, которая шарнирно соединена с траверсой 5, застропленной на крюки кранов 2,3....

Номер патента: 650976

Опубликовано: 05.03.1979

Авторы: Гордов, Стулова, Сухишвили

МПК: E04H 12/34

Метки: грузоподъемных, испытания, мачт, оснастки, такелажной

...мачте, на которой закреплен соответствующий полиспаст.На фиг. 1 изображено устройство,реализующее способ, общий вид; нафиг, 2 - то же, в плане,На месте производства работ устанавливают мачты 1 в рабочем положениис необходимой оснасткой полиспастами2 подъема с грузозахватными приспособлениями 3, К поднимаемой длинномерной конструкции 4 приваривают штуцера 5. Присоединяют подвижные блокиполиспастов 2 с грузозахватными приспособлениями 3 к штуцерам 5. К рабочим нитям полиспастов прикрепляютгибкие тяги б, которые оттягивают изакрепляют на якорях 7. Причем уголнаклона тяг б к горизонту и высотукрепления к рабочим нитям полиспастовопределяют расчетным путем с учетомвеличины требуемого угла отклонениягрузовых полиспастов от...

Номер патента: 641445

Опубликовано: 05.01.1979

Авторы: Логуа, Сухишвили

МПК: G06F 7/04

Метки: сравнения, чисел

...соответствующая порогуА в регистре 2, находятся в одинаковыхразрядах, на выходе 1-го элемента И группы 3 появляется высокий уровень, который Пчерез элемент ИЛИ 5 поступает на счет.ный вход триггера 6 и иа первый вход элемента И 5 в течение времени, пока на счетный вход триггера подается высокий уровень,его состояние не изменяется, так как триггер по счетному входу срабатывает от заднего фронта импульса. Таким образом, нашине 11 снова присутствует высокий уровень,. При А , Х ( В единицы в регистре 1оказываются между единицами, находя- ЗОщимнся в регистре 2. В одном цикле измерения единица в регистре 1 перемещаетсяс нулевого разряда направо последовательно, т, е, прежде чем произойдет второй случай надо считать, что первый случай...

Номер патента: 630194

Опубликовано: 30.10.1978

Авторы: Гордон, Назарова, Сухишвили

МПК: B66C 1/66

Метки: захватное, конструкций, крупногабаритных, монтажа, подъема, тонкостенных

...1 ия я 1 в 1 нение констру 1 кции от поз усм еньшения концентриров ее стензои.ЦЕЛЬ ЛО 1 етцгаЕтся там, ниц зыпогпнен в виде оорес лле 1 которой установлен диняемые 1 к конст 1 рукции, фе успано 1 влены 1 втулки, к 1 но п 1 рисоелинОНЫ прузовь На фиг. 1 схем 1 ат рвдложенное устройство фи,г, 2 - узел 1 на ф 1 иг,разрез А - А на фнг. 2;Б - Б на фиг. 2. Устройство содержит цапфу, выполнен:11 о з зиле трубчатой оси 1, жестко за;репленней в,цонтре флаица 2, выполнее 1- Ого з зиле крестовины. Каждое плечо крестовины 2 выполнено с о 1 пверстием, которое при креплении уст 1 ройспва 1 к корпусу а, - ,.парата совмещается с соответствующей ироушпноц, предварительно закре 1 пленной иа алпар 1 ате, и в это отверстие вставляется ось 3, образуя шарн...

Номер патента: 622094

Опубликовано: 30.08.1978

Авторы: Геладзе, Сухишвили

МПК: G06F 17/18

Метки: медианы

...и, следовательно, не выдает имлульса на установгку 1 тритгера 15, т. е. на второй вход элемента И 1 б подается ,разрешение. Так как реверсивный счетчик 18 в начальный момент находитсяв нулевом положении, на выходе элемента И б имеется сигнал, который вместе с плюсовым сигналом триггера 2 Шмундта вырабатьгвает на выходе элемента И 3 сигнал, устанавливающий триггер 9 знака в состояние 1, т. е, плюсо,вое. Сигнал,на выходе элемента И 5 через элемент ИЛИ 11 переводит счетчик 13 в режим Сложение. На,второй,вход элемента И 16 подается разрешение, и импульс, поступающий с тенератора 8 на первый вход элемента И, проходит с его выхода на счетный вход т-го триггера счетчика 18 и записывает 1 в и+1-м разряде. 50 55 60 65 фи - ,1=-/г= Это...

Номер патента: 611211

Опубликовано: 15.06.1978

Авторы: Кавжарадзе, Сухишвили

МПК: G06F 7/58, G06F 7/70

Метки: стохастический

...8 через линию задержки имеют разрешение элементы И блока 10. После записи коэффициента з 5в счетчик 9 высокий потенциал на выходе элемен.та И исчезает и снимается разрешение со входовблока 6 элементов И, а через время задержки ли.кии 7 - с шины установка нуля регистра 4 и переписывающей шины бпока 10, 40После этого запускается генератор 1, что рав.носильно запуску устройства. Первый тактовый импульс с выхода генератора 1, придя на первые входы блока 3 элементов И, не произведет изменение нулевого состояния регистра 4, так как все 45триггеры счетчика 2 находятся в нулевом состоя.пии и все элементы И блока 3 заперты.Первое генерированное случайное число, которое с выхода генератора 1 в виде количества последовательных импульсов...

Номер патента: 558299

Опубликовано: 15.05.1977

Авторы: Геладзе, Сухишвили

МПК: G11B 15/46

Метки: девиации, ленточного, магнитного, носителя, скорости

...Олоком вычитания, дцсперсцометром и делителем, и вторым дисперсцометром, включенным между вторым входом блока вычитания, связанным также со второй магнитной головкой воспроизведения, и вторым входом делителя, а блок задержки подключен к первой магнитной ГО- ловке воспроизведения, причем расстояние между упомянутыми магнитными головками восКпроизведения 1 = , где 1 - скорость дви.з558299 г оставитель В. МусазлянТехред М, Семенов зсдактор И. Иейкин орректор Т. Добровольская Тираж /35та Совета Министровй и открытийугиская наб., д, 415 аз 1168/111 НИИПИ 11 зд.450Государственного комит по делам изобретен13035, Москва, К, Ра ПодписиоССР ипография, пр. Сапунова, 2 ЖЕППЧ ПОСПТЕЛЯ, а Тз - ВРЕМЯ ЗаДЕРЖКП СИГ. ала блоком задерткки,Работа...
