Доценко

Номер патента: 895310

Опубликовано: 07.01.1982

Авторы: Доценко, Трофимченко, Фесенко

МПК: A01C 7/20

Метки: борозд, образования, почве

...в каждом поводке осей снабжены коническими зубчатыми колесами, находящимися в зацеплении друг с другом, а их наружные концы соединены гибкими валами с наружными концами осей соседних дисков.На фиг, 1 изображено устройство для образования в почве борозд, вид сбоку с частичным разрезом; на фиг, 2 - разрез А-А на фиг. 1.Устройство для образования в почве борозд содержит поводки 1 с установленными в каждом из них при помощи подшипников 2 под углом друг к другу двумя осями 3 и закрепленные на осях диски 4. Внутренние концы осей снабжены коническими зубчатыми колесами 5, находящимися в зацеплении друг с другом, а их наружные концы соединены гибкими валами 6 с . наружными концами осей соседних дисков. Между дисками на стойках...

Номер патента: 893479

Опубликовано: 30.12.1981

Авторы: Грановский, Доценко, Карпенко, Лившиц, Шоно

МПК: B23K 35/362

Метки: легкоплавкими, пайки, припоями, флюс, чугуна

...фторида крем893479 Содержание вес.Ъ, в составе 123 Компоненты 27 30 Хлористый цинк Свинец уксуснокислый 1,0 . 0,9 1,1 2,3 2,6 2,0 Соляная кислота Хлористый никель 1,5 2,0 1,7 Плавиковая кислота 2,8 3,2 Вода дистиллированная Остальное Остальное Остальное Формула изобретения 25-30 Хлористый цинкСвинец уксуснокислыйСоляная кислотаХлористый никельПлавиковая кислотаВода дистиллированная 0,9-1,1 2,0-2,6 1,5-2,0 2,8-3,2 Остальное ВНИИПИ Заказ 11337/17 Тираж 1151 Подписное Филиал ППП "Патент", г. Ужгород,ул.Проектная, 4 ния и воды, В итоге поверхностьчугуна хорошо очищается и в достаточной степени смачивается припоем. При введении во флюс хлористого никеля улучшается качество пайки. Тяжелая соль(хлористый никель)осаждается на...

Номер патента: 890516

Опубликовано: 15.12.1981

Авторы: Доценко, Недзвецкий, Сергеев

МПК: H02H 7/26

Метки: искробезопасная, питания

...резистор 13. Защитный тиристор 2 анодом подключен к положительному полюсу источника постоянного напряжения, а катодом - к отрицательному, Управляющий электрод защитного тиристора 2 подключен к аноду стабилитрона 3, катод которого подключен к отрицательному полюсу источника после ограничительного резистора 13, Катод второго защитного тиристора 7 соединен с анодом третьего защитного тиристора 8 и заземлен, анод тиристора 7 подключен к положительному полюсу источника, катод тиристора 8 - котрицательному. Управляющий электрод тиристора 7 через диод 6 подключен к делителю напряжения, составленному изрезисторов 4 и 5. Резистор 4 подключен к положительному полюсу источника, а резистор 5 - к отрицательному после ограничительного...

Номер патента: 889167

Опубликовано: 15.12.1981

Авторы: Алексеенко, Демина, Доценко, Потапов, Свирский, Томашев

МПК: B21B 35/14

Метки: универсального, шарнир, шпинделя

...3 выполнены резьбовые отверстия, в которые во время монтажа шарнира че.реэ отверстия в виле 2 вкручиваются монтажиые болты 9,Отношение радиуса В образующей бочкооб.разной поверхности к максимальному радиусуг кривизн в плоскости, перпендикулярнойоси У (к максимальному радиусу "бочки" ),выбирается в пределах 1,5 - 2,5,Приф "- 1,5 кривизна бочкообразной поверхности в плоскости УОЕ велика и хорошо обес 8891 б 74печивается удержание вкладьппей 3 от смещения вдоль оси У, но полное использова-ние контактной поверхности лопасти 1 (дляобеспечения минимальных удельных давлений)требует чрезмерного увеличения толщинывкладышей 3; что приводит к ослаблению со.пряженных деталей (лопасти 1 и вилки 2),При в="2,5 обеспечивается полное...

Номер патента: 880809

Опубликовано: 15.11.1981

Авторы: Доценко, Каменев, Рубчинский, Тихменев, Яголковский

МПК: B60L 7/16

Метки: переменного, постоянного, преобразования, реализации, энергии, энергию

...для оеализации способа по п.1, содержащее силовой трансформатор, вторичная обмотка которого разделена на две равные магнитосвяэанные полуобмотки, управляемостового выпрямителя подключена цепочка управляемых вентилей, средняяточка которых соединена со среднейточкой вторичной обмотки трансформатора и связана через блок принуди-.тельной .коммутации : с одним из зажимов цепи тяговых двигателей, параллельно каждой иэ вторичных полуобмоток трансформатора включен отдельныйконденсатор.На Фиг.1 изображена схема устройства; на Фиг,2 - временные диаграммы токов в вентилях устройства в режиметяги.Рассмотрим способ преобразованияэнергии переменного тока в энергиюпостоянного тока на примере работы 15устройства для его реализации,представленного на...

Номер патента: 879247

Опубликовано: 07.11.1981

Авторы: Веселов, Доценко, Сотников

МПК: F28F 9/08

Метки: крепления, решетке, теплообменника, трубной, трубы, узел

...элемента 3, сопряженная с промежуточной втулкой 4, имеет форму конуса, обращенного вершиной к торцу трубы 1,Сопрягаем ые поверхности распор ного элемента 3 и промежуточной втулки 4 могут быть снабжены резьбой. Кроме того, промежуточная втулка 4 со стороны, противоположной торцу трубы 1, может быть снабжена прорезями 5, а распорный элемент 3 выполнен в виде соединенных между собой клиньев 6, установленных в указанных прорезях 5.Сборка описанного узла крепления производится следующим образом.В торцевой участок трубы 1, введенной в отверстие трубной решетки 2, устанавливают распорный элемент 3 большим основанием внутрь трубы и переходную втулку 4. В случае сборки с распорным элементом 3 в виде соединенных между собой клиньев 6 клинья...

Номер патента: 878957

Опубликовано: 07.11.1981

Авторы: Алекса, Доценко, Крючков, Мовчан, Шматков

МПК: E21F 1/12

Метки: вентиляционным, шлюзом

...заппещающего входа второго элемента ЗАПРЕТ 32. Поэтому сигнал с датчика 19 поступает через пятый и шестой элементы ИЛИ 6 и 7 и второй элемент ЗАПРЕТ 32 на единичный вход пятого триггера 36, где запоминается и поступает на вход генератора 32. Периодически повторяющийся сигнал генератора 38 проходит через третий элемент ИЛИ 4 и пневмоусилитель 15, вызавая прерывистый звуковой сигнал на пневмосирене 29, сообщающий об открытом положении левой двери.При достижении левой дверью крайнего закрытого положения выходной сигнал с датчика 25 поступает в блоке управления 1 левой двери на нулевой вход первого триггера 8, возвращая его в нулевое (исходное) состояние, в результате чего штоковая полость пневмоцилиндра (пневмопривода) 30 сообщается с...

Номер патента: 878735

Опубликовано: 07.11.1981

Авторы: Базунов, Волков, Гохтелб, Доценко, Курова, Ройтбурд, Семухин, Сметнев, Фатеев

МПК: B66F 9/06

Метки: погрузчик, тракторный, фронтальный

...сменные рабочие органы, На раме 1 шарнирно закреплена балансирная балка 10 погрузчика с двумя такими же, как у трактора, ведомыми колесами 11, опорные точки которых расположены на одной прямой линии с опорными точками передних колес 12 трактора. Опорные колеса погрузчика так же, как и передние колеса трак тора, являются управляемыми с помощью дополнительных поворотных цапф 13 и ру. левых тяг 14, соединенных с соответствую. щими рулевыми тягами передней оси трактора. Ось качания 15 балансирной балки погрузчика соосна с осью качания 16 передней оси трактора.Погрузчик включается в работу гидро- приводом от гидросистемы трактора.Погрузчик работает следующим образом.Агрегат, оборудованный вилочным подхватом 9, подъезжает к контейнеру...

Номер патента: 876790

Опубликовано: 30.10.1981

Авторы: Доценко, Марченко, Польгуев, Севрук, Углянская

МПК: C23G 1/28

Метки: керамики, отливок

...в зависимости от насыщения расплава кремнеземом: приб вес,Ъ керамики в расплаве температура перегрева не ниже 550 С, при8 вес.Ъ керамикиС.Время выдержки, которое обеспечивает завершение реакции (1 ), при температуре перегрева 550 С составляет20 мин, при температуре 600 С - 5 мин.з 5Перегрев расплава, кроме того,способствует снижению количества воды в расплаве ( более интенсивному кполному ее испарению), что снижаетсоответственно и коррозию очищенноголитья.40Способ осуществляется следующимобразом.Литье, подлежащее очистке загружают в расплав едкого натра с темпе)ратурой 400-450 ф С, 45При этом вес одной садки литьявыбирают таким образом, чтобы количество керамики, одновременно вносимой в расплав с отливками, -не превышало 1-2 Ъ от веса...

Номер патента: 876421

Опубликовано: 30.10.1981

Авторы: Доценко, Цыканов

МПК: B25J 15/00

Метки: захват, манипулятора

...роликами 11, перемещают на роли: ках 8 ползуны 9 вправо, при этом пружины 12 сжимаются. При попадании коромысла 20 в вертикальные части профильных па-. зов 10 ползунов 9 освобождается пружина 19, которая перемещает вверх. шток 18 с коромыслом 20 и толкателями 21, при этом коромысло .20, взаимодействуя с фигурными пазами 23, поворачивает через двуплечие рычаги 22, валы 24 и щеки 25 зажимные губки 26. Происходит сведение зажимных губок 26 и захват тем самым изделия. Одновременно с этим толкатели 21 освобождают подпружиненные защелки 13, крюки которых под действием пружин кручения охватывают пальцы7 подвижной опорной. площадки 14. Происходит разгрузка зажимных губок 26 от действия сил пружины 15 и веса подвижной опорной площадки 14....

Номер патента: 875156

Опубликовано: 23.10.1981

Авторы: Доценко, Ковальчук, Ковтун, Простяков

МПК: F16K 3/18

Метки: задвижка, прямоточная

...в штоке выполнены каналы, соединяющие надпоршневую и подпоршневуюполости поршня запорного узла с аналогичными полостями поршня привода.На чертеже изображено предлагаемоеустройство, разрез.т Прямоточная задвижка содержит корпус 1 с седлом 2 и входным 3 и выходным4 патрубками, в котором расположены шибер 5 с проточным каналом 6, связаннымштоком 7 с поршневым приводом 8, в шибере 5 выполнена полость 9, в которой расЗф положен запорный узел 10, выполненный ввиде диска 11, взаимодействующего с седлом 2 и снабженного поршнем 12, причем вштоке 7 выполнены каналы 13 и 14, соединя875156 югцие надпоршневую 5 и подпоршневую 6 полости поршня 2 запорного узла 1 О с аналогичными полостями 17 и 18 поршня привода 8,Работает устройство...

Номер патента: 874329

Опубликовано: 23.10.1981

Авторы: Доценко, Лесникова, Мельниченко, Цыканов

МПК: B25J 9/00

Метки: манипулятор

...работает следующим образом.После подачи изделия на приемный стол(на чертеже не показан), срабатывает гидроцилиндр 24. Рабочая жидкость из сетичерез гибкий рукав 14, стакан 13, распорнуювтулку 15, канал 16 вала 10, трубопровод 17,стакан 30, распорную втулку 31 и канал 32подается в поршневую полость гидроцилиндра 24, Шток 26 выдвигает подвижную опору27, которая, преодолевая усилия пружин растяжения 29, разводит своим конусом ролики28. В свою очередь, ролики 28 поворачиваютна осях 22 двуплечие рычаги, сводя тем самым зажимные губки 23.При выходе роликов 28 на цилиндрическую часть подвижной опоры 27 зажимныегубки получают жесткое фиксирование, ипри дальнейшем движении шток гидроцилиндра 24 своей торцовой поверхностью прижимает изделие к...

Номер патента: 872331

Опубликовано: 15.10.1981

Авторы: Доценко, Каменев, Яголковский

МПК: B60L 9/12

Метки: возбуждения, состава, тягового, электродвигателя, электроподвижного

...при работе выпрямительно-инверторного моста.1Устройство регулирования возбуждением работает следующим образом.При работе тиристорного выпрями- тельно-инверторного моста с принудительной коммутацией, .как в тяговом режиме, так и при рекуперативном торможении, тиристоры 4 и 5 выключаются импульсами обратного напряжения о т блоков 6 и 7 принудительной коммутации через диод 13. В эти интервалы времени ток обмотки 2 возбуждения ф заьыкается через диод 13 и к регулирующему тиристору 12 также приложено обратное напряжение, равное прямому падению .напряжения на диоде 13, что обеспечивает выключения регулирующе го тиристора 12 в каждый полупериод питающего напряжения. Поле возбуждения регулируют путем изменения продолжительности включенного...

Номер патента: 872187

Опубликовано: 15.10.1981

Авторы: Доценко, Ковальчук, Рыбас

МПК: B23Q 5/20

Метки: доворота, заданного, механизм, положения, станка, углового, шпинделя

...17 (на Фиг,3 - вращение по ча совой стрелке) сжатый воздух подается в пневмоцилиндр таким образом, что шток цилиндра 9 выдвинут до отказа. При этом шарниры 8 с рычагами управления 6 и 7 раздвинуты в край О нее положение, нижний рычаг 7 упирается в упор 33, и тормозные колодки 12 и 13 с тормозными лентами 15 и 16 отведены от тормозного шкива 24 так, что между тормозными лентами 15 и 16 и тормозным шкивом 24 обра" эуется зазор. Вместе с верхней колодкой 12 отведен и Фиксатор 29 от фиксаторного диска 19. Шпиндель 17 станка вращается в процессе работы и несет на себе также вращающийся Зо Фиксаторный диск 19 с кольцом 23, тормозным шкивом 24 и плоской спиральной пружиной 25.После окончания обработки главный привод и электрическое торможе- И...

Номер патента: 871060

Опубликовано: 07.10.1981

Авторы: Доценко, Жуков, Корнеев

МПК: G01N 29/04

Метки: железобетонных, качества, конструкций, ультразвуковое

...соответствующий началу рабочего цикла анализатора 4, переводит генератор 8 в состояние фОф 1.На входы первого, второго и третьегогенераторов 9, 12 и 19 кода, входСброс счетчика 11, входы Запись первсго и второго вычислительных блоков 10 и 13, а также на вход 40 установки 10 1 делителя 17 импульсов и вход установки 1 триггера16 поступает командный импульс. Генераторы 9, 12 и 19 кода вырабатывают последовательности импульсов, пре дставляющие собой масштабные коэффициенты, вычислительные блоки 10 и13 начинают запись поступающей информации в соответствующие регистры, всчетчике 11 происходит сброс предыдущих показаний, и начинается накопление числа импульсов, поступающихчерез схему ИЛИ 20.от третьего генератора 19 кода. Делитель 17...

Номер патента: 865677

Опубликовано: 23.09.1981

Авторы: Дорош, Доценко, Каяри, Лиепа, Феоктистов, Чаусов

МПК: B60L 7/12

Метки: возбуждения, импульсного, последовательного, постоянного, рекуперативного, торможения, тяговых, электродвигателей

...включен между катодом разделительного диода 9 и катодом главного тиристора 3. Для повышения устойчивости электрического торможения в цепь якоря включен стабилизирующий резистор 10, а цепь последовательно соединенных обмотки 2 возбуждения и стабилизирующего резистора 10 шунтирована диодом 11,Процесс электрического торможения регулируется тиристорно-импульсным преобразователем путем переодического включения главного тиристора 3 и его выключения с помощью узла 4 индуктивно-емкостной коммутации.В начале электрического торможения обмотка 2 возбуждения получает питание от источника через узел 4 индуктивно-емкостной коммутации, При этом среднее напряжение 1.12 на обмотке 2 возбуждения определяется частотой коммутации тока и параметрами узла...

Номер патента: 864116

Опубликовано: 15.09.1981

Авторы: Доценко, Жуков, Костин, Максименко, Ососков

МПК: G01N 29/04

Метки: качества

...преобразователя 4,Импульс, трансформированный приемным преобразователем 4 в электрический сигнал, усиливается в усилителе 5 и поступает навходы ЭЛТ б, второй вход первого смесителя 13 и третий вход измерителя 17 времени распространения акустического импуль 5 О 15 20 25 30 35 40 4 50 55 ляется осциллограмма принятого сигнала, промодулиронанная по яркости импульсами, поступающими с выхода формирователя 18 меток, управляемого выходными импульсами синхронизатора 1, По числу яркостных меток на участке от начала развертки луча до момента формирования начального всплеска осциллограммы оператор может установить время распространения сигнала в зоне проэвучивания изделия, что необходимо, например, при проверке правильности функционирования...

Номер патента: 863585

Опубликовано: 15.09.1981

Авторы: Гончаров, Доценко, Клименко, Курякова, Могила, Шпанько

МПК: C07C 15/24

Метки: 1-винилнафталина

...мм рт.ст. ОС Выход мономеров олучение 1-винилнафталин 2,5 1,3 15 05-1 0,3 05-1,75 50 12,5 25,140-145 69,5 777 17,П р и м е р 2. Смесь 25 г 1-нафтилметилкарбинола, 6,3 г бисульфата калия и 0,38 г гидрохинона и 5 г (20)й-окиси пиридина помещают в сосуд, тщательно перемешивают и при быстром нагревании подвергают вакуумной перегонке при 110-115 С/б мм рт,ст. Дегидратация 1-нафтилметилкарбинолов в отсутствии й-окиси пиридина приводит к низким выходам 1-винилнаф 5 талина и к резкому падению выхода 2- винилнафталина при загрузках 2-нафтилметилкарбинола выше 20 г.Введение в реакционную смесь й-окиси пиридина устраняет отмеченные не достатки и позволяет получать устойчивые выходы мономеров в среднем до 70-80) . ,1Для удаления й-окиси...

Номер патента: 860906

Опубликовано: 07.09.1981

Авторы: Доценко, Каминская, Недосеко

МПК: E21B 33/138

Метки: состав, тампонажный

...1 ч 40 - 80через 3 ч 100 в 1через 24 ч 130 в 1Для получения данной тампонажнойсмеси были приготовлены несколько соста вов, представленных в таблице.Тампонажный состав включает цемент ный раствор (в/ц 0,45) и отвердитель. Последний готовят следующим образом.Отдельно в части воды растворяют ед кий натрий (калий), затем кремниевую кис лоту. После полного растворения смесь добавляют в цементный раствор. При этом нарастворение едкого натра (калия) и кремневой кислоты необходимо 6 - 8% воды от 25 количества, указанного в составе, напри-мер: цементный раствор (в/ц 0,45) - 450 гцемента, 200 мл воды, а отвердитель7 мл воды, 40 г едкого натра, 40 г кремниевой кислоты.30 Лабораторные исследования предложенпроиОсть камн 5, кг,см растекасмость по...

Номер патента: 858609

Опубликовано: 30.08.1981

Авторы: Доценко, Трофимченко

МПК: A01C 7/20

Метки: дисковый, сошник

...предлагаемыйдисковый сошник, видсбоку, частичный,разрез, на фиг. 2 - разрез А"Ана Фиг,5Дисковый сошник содержит расположенные под углом друг к другу оси1 снабженные втулками 2 с установленными на них двумя сходящимися под 10уллом дисками 3, Диски 3 выполненысферической формы с выступами по периферии, которые находятся во взаимном зацеплении. Оси 1 дискового сошника крепятся к поводку 4, что обеспечивает постоянное положение точки схождения дисков 3 относительно поверхности почвы. Направитель семян устанавливается между дисками 3 сошникаи состоит из верхней неподвижной части 5 и нижней подвижной части бНижняя подвижная часть 6 направителя семян крепится к осям 1 при помощи шарнира 7,Дисковый сошник работает следующим образом.При движении...

Номер патента: 850748

Опубликовано: 30.07.1981

Авторы: Акимов, Доценко, Дубина, Картошкин, Крюкова, Куликов

МПК: C25D 3/26

Метки: кадмирования, электролит

...М. ШербаковаРедактор Т. Мермелштайн Техред Ж.КастелевичКорректор Л. Иван Заказ 6258/36 Тираж 704 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 45Филиал ППП "Патент", г, Ужгород, ул, Проектная, 4 Микротвердость измеряют ца приборе ПМТ, Приведенные значения берут как среднее арифметическое из трех замеров. Внутренние напряжения фиксируют с помощью горизонтального микроскопа МИР, верхний конец катодной никелевой пластины (100 х 10 х 10,2 мм) погружают в кювету, заполненную исследуемым электролитом объемом 0,08 и. Расчет величины производят 10 по формуле Стони. Сцепление с основой проверяют методом изгиба на приборе модели НГ-3 м, эталоном служит стальная...

Номер патента: 848184

Опубликовано: 23.07.1981

Авторы: Говардовский, Доценко, Ковальчук

МПК: B23C 3/00

Метки: головка, фрезерная

...фиг,1; нафиг.3 - разрез Б-Б на фиг,2; нафиг,4 - разрез Г-Г на фиг.2; нафиг.5 - кольцо-прихват в плане; нафиг.Ь - разрез Д-Д на фиг.5.Фрезерная головка содержит разьемный корпус, состоящий из двух частей 1 и 2. Часть 1 жестко связана состаниной 3 станка, Кольцо-прихват 4,в кольцевой расточке которого размещен с возможностью поворота бурт части 2 корпуса, жестко закреплено наторце части 1 посредством шпилек 5и гаек Ь, Центральный приводнойвал 7 с жестко связанной с ним шестерней 8 установлен в подшипниках 9и 1 О, размещенных в частях 1 и 2. Инструментальные шпиндели 11 с фрезами12 и зубчатыми шестернями 13, а также промежуточная(паразитная) зубчатая шестерня 14 с осью 15 смонтированы в .асти 2. Центральный приводной вал 7 кинематически...

Номер патента: 844812

Опубликовано: 07.07.1981

Авторы: Бережненко, Доценко, Ласица, Синицын, Федорова

МПК: F04B 35/02

Метки: блок, высокого, гидроприводом, давления, поршневогокомпрессора

...одним концом с кронштей 0 ном 7, а другим поджатая к штоку бгидропривода, и пневматическое сопло10, закрепленное в пазу 8 кронштейна 7 и перекрываемое пружинящей заслонкой 9.15 К пневматическому соплу подведенвоздух от пневматической системыконтроля, сигнализации и защиты.Блок высокого давления поршневогокомпрессора с гидроприводом работает20 следующим образом.Поршень 5 с штоком б и плунжером2 приводятся в движение давлениеммасла и совершают возвратно-поступательное движение, сжимая в цилинд 25 ре 1 гаэ. При ходе вверх, а затемвниз поршень 5 достигает своих крайних положений (верхней и нижней точек) . При нормальной работе блокавысокого давления шток б при ходе30 вверх отодвигает на определенную веПодписноеССР 4/5 4424/12ВНИИПИ...

Номер патента: 844365

Опубликовано: 07.07.1981

Авторы: Броварный, Гордиенко, Доценко, Евтушенко, Косый, Красильников, Савченко

МПК: B29H 5/02

Метки: вулканизации, пневматических, по-крышек, шин

...14 снабжена кольцевым упором 20 для ограничения перемещения обоймы 5 10 15 20 25 30 35 40 45 50 55 60 65 15. Обойма 15 в нижнем положении выполнена взаимодействующей с проставкой 9 и имеет конический участок 21, воздействующий на сухари 19.На основании 1 концентрично колонне 13 жестко закреплен упор 22 для ограничения перемещения вниз верхней полуформы, имеющий окна 23 для прохода фланца 17 (см. фиг. 4).Работает устройство следующим образом.В исходном положении поворотная опора 6 с верхней полуформой 4 и гидроцилиндром 7 выведена из рабочей зоны устройства, сектора 3 разведены от центра, нижняя полуформа 2 опущена на основание (см. фиг. 6). Сформованная заготовка покрышки устанавливается на нижнюю полуформу 2, верхняя полуформа 4...

Номер патента: 840397

Опубликовано: 23.06.1981

Авторы: Аленгоз, Валкин, Доценко, Лучко

МПК: E21F 5/00

Метки: перемычка, противопожарная

...на пульте управления. Перекрытие труб-лазов производят одновременно в перемычках напостуцанацей и исходящей вентиляционных струях. Отбор проб воздуха из изолированного пространствапроизводятс помощью трубы 8. Анализ труб воздуха позволяет оценить обстановку визолированном пространстве. Если возникает необходимость, в изолированное пространство подают: парогазовуюсмесь или газо-механическую пену.40Для этого с помощью фланца 10 к трубе-лазу 3 присоединяют генератор смеси или пены и, открыв перекрытие 4трубы-лаза 3, включают генератор, Поокончании работы генератора проиэводят закрытие трубы-лаза 3 перекрытием 4. Если в изолированном пространстве возникает взрыв метано-воздушнойсмеси, под действием ударной волныперекрытие 4 перемещается...

Номер патента: 837761

Опубликовано: 15.06.1981

Авторы: Говардовский, Доценко, Рафаилов

МПК: B23Q 7/10

Метки: магазин-накопитель

...на осях 7 двуплечихрычагов, образующих дно подающеголотка 8 и выполненных в виде вильча тых клапанов 9 с выступами 10 и 11разной длины так, что между пазами12, образованными выступами 10 впредыдущих клапанах свободно входятвыступы 11 последующих клапанов. Кла паны 9 жестко закреплены на втулках13, подпружиненных пружиной 14. Днолотка механизма поштучной выдачиограничено с трех сторон вертикальными стенками 15 и 16, а в крайнем 30 верхнем положении под дном лоткарасположены упоры 17 и концевой выключатель 18.Магазин-накопитель работает следующим образом,Длинномерные цилиндрические детали б в ориентированном положениипоштучно подаются на дно лотка и катятся по нему между боковых стенок15 до тех пор, пока не упрутся встенку 16....

Номер патента: 837749

Опубликовано: 15.06.1981

Авторы: Говардовский, Доценко, Казакова, Преображенский, Рафаилов

МПК: B23Q 7/00

Метки: бункерное, загрузочно-ориентирующееустройство

...в нем на крестовине 2стержнем 3, на который навинчена цилиндро-коническая пружина 4 кручения. Бункер 1 посредством кронштейна 5 установлен на корпусе 6 устройства.Приемная трубка 7 размещена на двухконических роликоподшипниках 8, 5 удерживаемых в корпусе крышкой 9 суплотнением 10. На приемной трубке7 жестко закреплена конусная во ронка 11 с ворошителем 12. Приводповорота приемной трубки 7 выполнен 10 в виде червяка 13 и червячного колеса 14, установленного на шпонке15 приемной трубки 7.Устройство работает следующимобразом.В бункер 1 загружаются детали.Включают привод и вращение от червяка 13 передается червячному колесу 14 и далее через шпонку 15 приемной трубке 7, конусной воронке 11 20 и ворошителю 12. Вращаясь, конуснаяворонка...

Номер патента: 833820

Опубликовано: 30.05.1981

Авторы: Володько, Доценко, Киселева, Третинник, Шаблый

МПК: C04B 31/40

Метки: асфальтобетоннойсмеси, минеральногопорошка, приготовления

...активатором пылевидных отходов промышленности, продукты распада феррохромового илиферромарганцевогошлака обрабатывают кубовыми остатками производствахлоргидратов алкиламинов в количестве 1,1-3,1 от веса пылевидных отходов,Кубовые остатки производства хлоргидратов алкиламинов при нормальнойтемпературе представляют собой жидкость с плотностью 0,838 г/см , застывающую при температуре ниже 20 Сс образованием массы маслообраэнойконсистенции. По данным качественного химического анализа в состав кубо833820 Таблица 2 Компоненты Состав, вес,3 12 П р им е р . Продукты распада феррохромового или ферромарганцевого шлака сушат и подогревают до 150- 170 фС,. добавляют 2 от их веса кубо- выл остатков производства хлоргидра тов алкиламинов и...

Номер патента: 832202

Опубликовано: 23.05.1981

Авторы: Доценко, Кусяков, Новоселов

МПК: F16K 3/30

Метки: задвижка, шиберная

...показан стрелками).При этомкольца.5 выполнены манжетными с П-образным поперечным сечением, опирающимися одним торцомна шибер 3, а другим - на обойму 4, 15 причем каналы 6 выполнены в виде эзоров, образованных между обоймой4 и шибером 3, и связывакщих полости 6 колец 5 с полостью 2 затвора.При этом края отверстия 0 в шибере 3лнены со скосом, направленными отверстия О . Это способствуетению усилия при закрытии затвоулучшению взаимодействия шибераопирающимся на него торцом маного кольца 5, препятствуя воэому заклиниванию шибера от эадиКазанного торца при закрытииора.адвижка работает следующим об832202 Формула изобретения Составитель Е., АнкудиноваТехред М. Рейвес Корректо азарова едактор емеев 3148/27 Тираж 1006 ВНИИПИ...

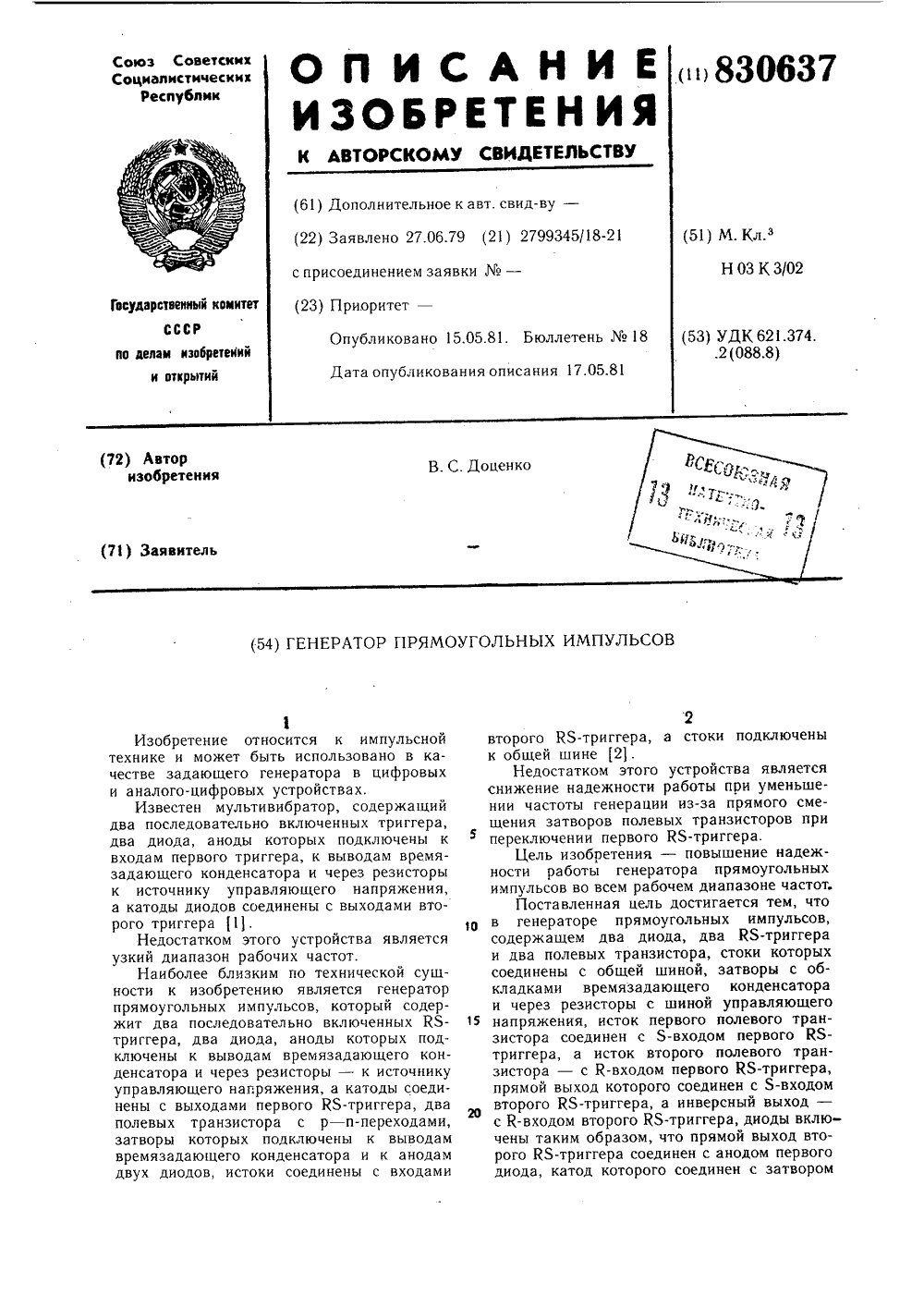

Номер патента: 830637

Опубликовано: 15.05.1981

Автор: Доценко

МПК: H03K 3/02

Метки: генератор, импульсов, прямоугольных

...с анодом первого диода, катодкоторого соединен с затвором второго поле вого транзистора, а затвор первого полевоготранзистора соединен с катодом второгодиода, анод которого соединен с инверсным45 выходом второго К-триггера.Источники информации,принятые во внимание при экспертизе1. Кайо, Гегпзейеп, Е 1 ес 1 гоп 1 с, 1976,25, Н 7, с. 217, р, 14.2. Авторское свидетельство СССР0646424, кл, Н 03 К 3/02, 17.10.77 (прототип). второго полевого транзистора, а затвор первого полевого транзистора с катодом второго диода, анод которого соединен с инверсным выходом второго КЯ-триггера.На чертеже приведена принципиальная схема генератора прямоугольных импульсов,Генератор прямоугольных импульсов содержит Ю-триггер 1, прямой выход которого...
