Рафаилов
Установка для исследования морской скважины
Номер патента: 1238452
Опубликовано: 10.03.2000
Авторы: Голованов, Зингер, Рафаилов, Сотников
МПК: E21B 47/10
Метки: исследования, морской, скважины
Установка для исследования морской скважины, содержащая трубопровод с предохранительным клапаном для подачи продукции скважины на нагреватель и сепаратор, трубопроводы для подачи нефти, газа и воды от сепаратора к горелкам, трубопровод для подачи воздуха к горелкам, регуляторы расхода нефти и газа с расходомерами и блок управления предохранительным клапаном, отличающаяся тем, что, с целью уменьшения загрязнения окружающей среды, она снабжена трубопроводом для подачи морской воды к горелкам, расходомерам на трубопроводе подачи воды к горелкам, трубопроводом с регулятором сброса пластовой воды из сепаратора в море, блоком вычисления подачи воды к горелкам и сброса в море, подключенным через...
Ветроколесо
Номер патента: 2000469
Опубликовано: 07.09.1993
Авторы: Артемьев, Волосов, Рафаилов, Резниченко, Русецкий
МПК: F03D 3/06
Метки: ветроколесо
...высокий коэффициент использования энергии ветра и широкий диапазон рабочих скоростей ветра, т.е. ЬО ( Оа - с фОПри этом лопасти 3 расположены вдоль оси 1 по окружности снаружи ротора 2 и выполнены в своих поперечных сечениях в форме аэродинамического профиля 4,Ветроэнергетическая установка (ВЭУ) с предложенным ветроколесом содержит также генераторный блок 5 и опорную вышку 6. Ветроколесо, например, может быть устроено следующим образом, К оси 1 в верхней и нижней частях жестко крепятся четыре горизонтальные траверсы 7, на консолях которых шарнирно подвешены две прямые вертикальные лопасти 3 с аэродинамическими шайбами 8. В полости каждой траверсы 7 на ее концах расположен центробежный регулятор 9, соединенный тягами через...
Устройство для контроля состояния изолирующих стыков
Номер патента: 1799782
Опубликовано: 07.03.1993
Авторы: Али-Заде, Кузнецов, Кузнецова, Мигунов, Рафаилов
МПК: B61L 23/16
Метки: изолирующих, состояния, стыков
...- ордината изолирующих стыков "ИС"; Хз - зона рельсовой цепи РЦ 2 соответствует фазам перемещения, а 01 и 02 - напряжения соответственно на катушках ПК 1, ПК 2.Устройство работает следующим образом. Сигнал с рельсов принимается с помощью приемных катушек 1. С выхода катушек 1 через калибратор 2 сигнал поступает на усилитель 3, с выхода которого поступает на триггер 5 с двумя устойчивыми состояниями, выходы которого подключены к регистратору 7, настроенному на величину напряжения О - 02, и регистратору 8, настроенному на величину напряжения О (02). Через второй калибратор 4 и триггер 6 сигнал поступает на регистратор 9, настро енный на величину напряжения 01+02 и информирующий о чередовании полярности (фаз) соответственно в Р Ц 1 О и РЦ...

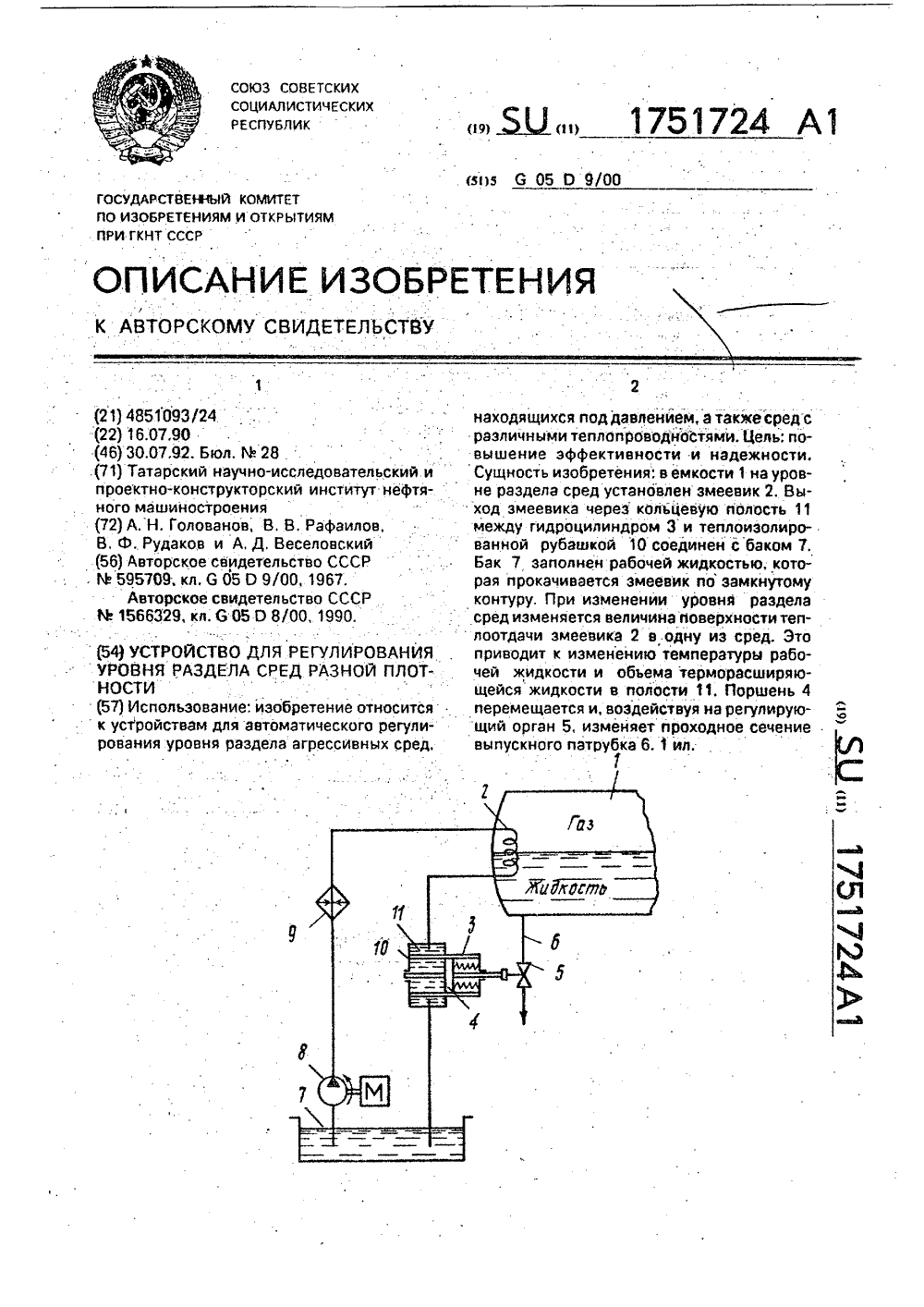

Устройство для регулирования уровня раздела сред разной плотности
Номер патента: 1751724
Опубликовано: 30.07.1992
Авторы: Веселовский, Голованов, Рафаилов, Рудяков
МПК: G05D 9/00
Метки: плотности, раздела, разной, сред, уровня
...и надежносгь из-за того, что при больших усилиях перемещения регулирующего органа необходимо увеличивать давление в гидросистеме, что увеличивает и величину перепада давления на линейном ламинарном дросселе, Это приводит к явлению облитерации, т, е; зарастанию проходного сечения дросселя, и требует частой разборки и прочистки отверстия; кроме этого; устройство требует подбора специальной рабочей жидкости, вязкость которой в заданном интервале температур меняется в определенных пределах.Цель изобретения - повышение эффективности и надежности,Поставленная цель достигается тем, что в устройстве для регулирования уровня раздела сред разной плотности. содержащем емкость, в которой на уровне раздела двух сред размещен змеевик, гидроцилиндр,...
Прострельный анод рентгеновской трубки и способ его изготовления
Номер патента: 1653548
Опубликовано: 30.05.1991
Авторы: Алексенко, Ботев, Буйлов, Ефанов, Рафаилов, Спицын, Шевелев
МПК: H01J 35/08
Метки: анод, прострельный, рентгеновской, трубки
...способом прострельный анод рентгеновской трубки, содержащий несущее кольцо, прикрепленную к нему пластину из прозрачного для рентгеновского излучения . материала и мишень, нанесенную на свободную поверхность пластины со стороны несущего кольца, характеризуется тем, что пластина из прозрачного для рентгеновского излучения материала выполнена в виде самонесущего слоя псликристаллического алмаза, адгезионно сцепленного с поверхностью несущего кольца из вольфрама, а мишень нанесена на всю свободную поверхность слоя поликристаллического алмаза со стороны несущего кольца так, как обеспечивается адгезионное сцепление несущего кольца с краем мишени.На фиг. 1 показан прострельный анод рентгеновской трубки, разрез на фиг, 2-4 поясняются этапы...
Анод рентгеновской трубки
Номер патента: 1644728
Опубликовано: 23.04.1991
Авторы: Ефанов, Ефанова, Рафаилов, Спицын, Шевелев, Щукин
МПК: H01J 35/12
Метки: анод, рентгеновской, трубки
...композиционнойструктуры иэ слоев 1 и 2 не превышала полуторакратного значения укаэанной 1/3 величины полного пробега электронов в материале мишени, Это обеспечивает лишь незначительное увеличение размера фокусного пятна.Выбор суммарной толщины слоев 1обусловлен спецификой использованияпрострельных анодов рентгеновскихтрубок, для которых имеет место необходимость компромиссного решения относительно толщины и интенсивностивыходящего излучения, Установлено,что толщина слоя, в котором формируется основная часть рентгеновского излучения, составляет примерно 1/3 величины полного пробега электронов, т,е, при выборе суммарной толщины слоев 1 меньше укаэанной величины имеет место снижение выхода рентгеновского излучения, а при большей...

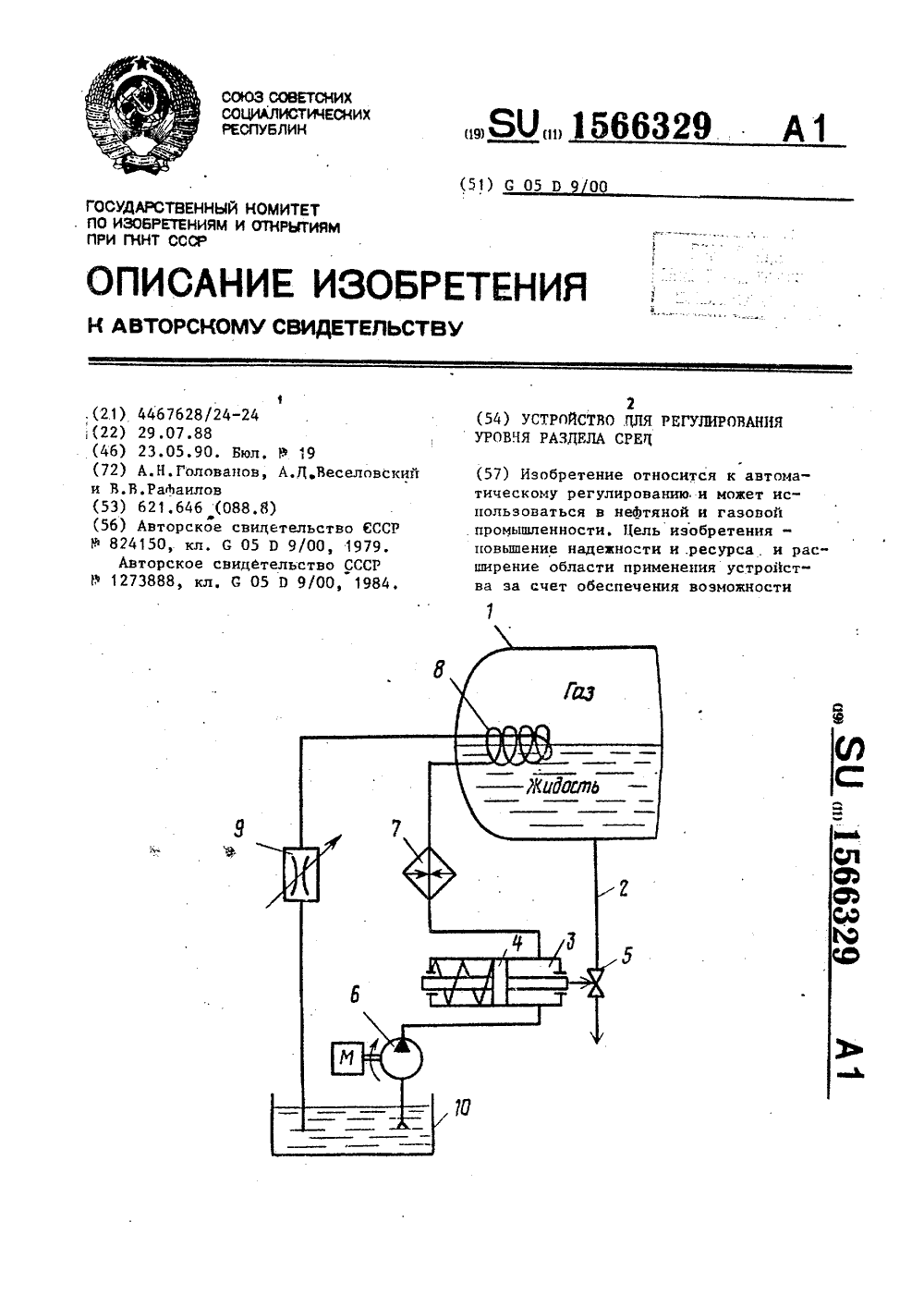

Устройство для регулирования уровня раздела сред
Номер патента: 1566329
Опубликовано: 23.05.1990
Авторы: Веселовский, Голованов, Рафаилов
МПК: G05D 9/00
...причем выход змеевика соединен через цроссель 9 с баком 10, содержащим рабочую жидкость, вязкость 40 которой существенно зависит от температуры. Бак соединен с входом пасоса б.Устройство работает следующим образом. 45Рабочая жидкость из бака 10 прокачивается электронасосом 6 через нагреватель 7, где нагревается до температуры не выше температуры кипения, а затем через змеевик 8 и дроссель 9 поступает в бак 10, где охлаждается. Давление рабочей жидкости на выходе насоса б действует в гидроцилиндре 3 на поршень 4, связанный с регулирующим органом 5. При изменении, например повышении, уровня жидкой среды в емкости 1 увеличивается поверхность теплоотдачи от змеевика 8 в жидкую выход которого соединен через гидроцилиндр с входом нагревателя...
Пробка
Номер патента: 1542542
Опубликовано: 15.02.1990
Автор: Рафаилов
МПК: A47K 1/14
Метки: пробка
...отверстий и может быть испсльзовнно как в санитарной технике, так 4 впредметах тары.Цель изобретения - повышение надеж 11 ости в эксплуатации,1)а чертеже изображена пробка; слева -в нерабочем положении; справа - в рабочем.Г 1 робка представляет собой колпачок изупругого материала, выворачиваемый в сторону закрываемого отверстия при воздействии на него давления для обеспеченияконтакта стенок колпачка со стенками 2 за 1, ,крываемого отверстия, и связанный с края, ми колпачка 1 кольцевой буртик 3 для удер; жания колпачкана кромке 4 отверстия.Ьоковые стенки колпачка по своей длинесостоят из двух участков, один из кото ,рых (5), связанный с буртиком 3, изогнутс об)зампзанпем кольцевого желоба, обра 1 ценного основанием в сторону,...
Способ определения кривизны взволнованной поверхности моря
Номер патента: 1500824
Опубликовано: 15.08.1989
Автор: Рафаилов
МПК: G01C 11/00
Метки: взволнованной, кривизны, моря, поверхности
...-ти определяют искомую кривизну взвол -нованной поверхности моря.ил. Способ осуществляют следующим образом.Определяют приблизительное значение ожидаемой средней кривизны взволнованной поверхности по априорным данным о скоростях ветра (ожидаемых) над водной поверхностью, Для случайной гауссовой поверхности величина средней кривизны определяется моментом 4-го порядка спектра возвышений. Для области основного максимума спектра при скорости ветра 5 м/с величина кривизны СК) = 41 ОсмВремя с экспозиции определяют согласно формуле С = (21 Н + К 1 Н)/ВГР, гдеч и Н - скорость и высота полета;1 - длина штриха смаза, соответствующего ожидаемой средней кривизне. Такдля высоты полета 50 м, скорости10 м/с, фокусного расстояния аппарата Г,= 200 мм...
Способ аэрофотосъемки сликовых полей океана
Номер патента: 1478045
Опубликовано: 07.05.1989
Автор: Рафаилов
МПК: G01C 11/00
Метки: аэрофотосъемки, океана, полей, сликовых
...путем наклона его в плоскости солнечного вертикалы по максимуму поляризации отраженного поверхностьюокеана света, поляризованного, в своюочередь, рассеянием в атмосфере, Выполняют синхронную съемку всеми тремя каналами спектрозонального аэро- фотоаппарата,Производят сравнение полученных снимков и идентификацию сликового поля П р и м е р, Необходимо идентифи - цировать сликовое поле на поверхности океана, Скорость ветра 5 м/с, на поверхности - развитое ветровое волнение, Съемку производят аэрофотоаппаратами АФА-200 (каждый аппарат- один канал спектрозонального аэрофотоаппарата), собранными в единой аэрофотоустановке на борту летательного аппарата и с синхронизи - рованной работой затворов от единого командного прибора (фиг.), В два...
Способ дешифрирования изображений взволнованной поверхности моря
Номер патента: 1448204
Опубликовано: 30.12.1988
Автор: Рафаилов
МПК: G01C 11/00
Метки: взволнованной, дешифрирования, изображений, моря, поверхности
...пучек заданной однородности и сечения расширителем-дормерователем 2 пучка, Сканер 3 развертывает этот пучек пастроке транспаранта 4, движущегосяв направчении, перпендикулярном направлению сканиронания, Объектив 5формирует в своей фокальнай плоскости спектр Фурье Освепаемого элементана изображении. Б фокальной плоскости этого объектива расположеы ин 35версный пространственно-частотныйфильтр 6 и дополнительееый пространствеецо-частатный фшьтр 7. 1 рамодули.,ованный паследнея сигнал, соответстующий Отфилеьтрованцаму ерастраест- рвенца-частотному спектру, суммируетсяобъективом 8 на фотодетекторе 9,Способ Осуществляется следуощи.:образом,Выбирают опорный участок изображения. Формируют его пространственна-частотный спектр и по не;Еу...
Способ обнаружения локальных неоднородностей изображений объектов
Номер патента: 1332343
Опубликовано: 23.08.1987
Автор: Рафаилов
МПК: G06K 9/36
Метки: изображений, локальных, неоднородностей, обнаружения, объектов
...лишь в заданном диапазонепространственных частот. При сканировании регистрируют функцию пространственных координат суммарной интенсивности отфильтрованного через инверсный ПЧФ и промодулированного по -лосовым ПЧФ сигнала по каждому элементу сканирования. Затем определяютпо границе области монотонного увеличения значений зарегистрированнойфункции пространственных координат,если эта область существует на синтезированном изображении, контур локалькой неоднородности исследуемогоизображения.Когерентно-оптическая установкавключает источник 1 излучения, например оптический квантовый генератор, расширитель-формирователь 2пучка, сканер 3, транспарант 4,устройство 5 для перемещения пленки(лентопротяжное устройство), объектив б, инверсный ПЧФ 7,...
Способ дешифрирования аномалий изображений статистически однородных структур
Номер патента: 1303826
Опубликовано: 15.04.1987
Автор: Рафаилов
МПК: G01C 11/00
Метки: аномалий, дешифрирования, изображений, однородных, статистически, структур
...изображения.Однако при этом следует учесть следующие соображения.Для обеспечения максимальной точности обнаружения аномалии структуры статистически однородного изобракения в качестве опорного выбираютучасток изображения со статистически однородной структурой.Когда невозможно выделить статистически однородную структуру в пределах анализируемого изображения, тодля обеспечения максимально возможной в этом случае точности обнаружения аномалии статистически однороднойструктуры исходного изображения вкачестве опорного участка используют все исследуемое изображение,Когда же размер изображения велик (например, при щелевой аэрофотосъемке, при анализе тепловых или радиолокационных снимков), используют в качестве опорного участка участок...
Способ дешифрирования изображений взволнованной поверхности моря
Номер патента: 1286900
Опубликовано: 30.01.1987
Автор: Рафаилов
МПК: G01C 11/00
Метки: взволнованной, дешифрирования, изображений, моря, поверхности
...пространственно-частотного спектра - новая операция.6. Изготовляют пространственно-частотный фильтр, амплитудно-частотная характеристика которого инверсна спектру эле 20 мента фильтрации, полученному при проведении операции 5. Изготовление такого инверсного фильтра - новая операция.7. Фильтруют с помощью изготовленного инверсного фильтра сглаженное изображение, например, используя когерентнооптическую установку, в плоскости транспаранта которой устанавливают полученный при проведении операции 6 пространственно-частотный фильтр. Фильтрация сглаженного изображения - новая операция.З 0 8. Измеряют координаты точек отфильтрованного изображения, для которых выявлен контур (граница) обнаруженной аномалии.Устройство, с помощью которого...
Способ аэрофотосъемки моря
Номер патента: 1283702
Опубликовано: 15.01.1987
Автор: Рафаилов
МПК: G03B 37/00
Метки: аэрофотосъемки, моря
...сликов взволнованной поверхности моря и излучения природыих возникновения,Целью изобретения является расширение функциональных возможностейспособа за счет обеспечения воэможности идентификации сликовых полей,Способ осуществляют следующим образом.Производят спектрозональную аэрофотосъемку моря по крайней мере втрех каналах, причем съемку проводятв зоне блика, при этом во втором канале осуществляют поляризационнуюсъемку в спектральной области окнапрозрачности воды, а в третьем канале осуществляют поляризационнуюсъемку в спектральной области внеокна прозрачности воды и проводятанализ полученных аэрофотоснимков.Если область слика выделяется толькона первом снимке, то делается выводо наличии штилевой полосы на мореЕсли область слика...
Радиометр
Номер патента: 1232952
Опубликовано: 23.05.1986
Автор: Рафаилов
МПК: G01J 1/16
Метки: радиометр
...числа каналов измерения.На фиг,1 приведена принципиальная оптическая схема радиометра; на фиг, 2 - разрез А-А на фиг.1.Радиометр состоит из источника 1 эталонного излучения, входных обьективов 2, цилиндрического модулятора 15 3 со щелью, приемной оптической системы, включающей призмы 4, линзу 5, на плоской поверхности которой размещены призмы 4 и чувствительная площадка приемника 6 излучения.Радиометр работает следующим образом.Потоки излучения от измеряемого тела и источника 1 эталонного излучения проходят через входные объективы 2, попеременно через щель модулятора 3 попадают на призмы 4 и собираются линзой 5 на чувствительную площадку приемника 6 излучения. Вращение цилиндрического моцулятора 3 ЗО обеспечивает коммутацию на...
Способ изготовления деталей типа режущих дисков почвообрабатывающих машин
Номер патента: 1199341
Опубликовано: 23.12.1985
Авторы: Говардовский, Доценко, Рафаилов, Татаринцев, Цимбаловь
МПК: B21D 3/10
Метки: дисков, машин, почвообрабатывающих, режущих, типа
...упругий элемент 6, например полиуретан.Способ осуществляется следующим образом.Дисковые заготовки получают из поло сы одновременной вырубкой и пробивкой отверстий в штампе,Затем проводится формообразование лезвия дисков осадкой по контуру в штампе посредством пуансона 2 формообразующей поверхностью 3 и матрицей 1 с одновременной правкой плоскости диска с помощью прижима 5 и упругого элемента 6 на чека- ночном прессе.После этого диски подвергаются термообра ботке. 30Пример, Предлагаемый способ изготовления деталей типа режущих дисков почвообрабатывающих машин использован в линии изготовления дисков сошника, содержащий два пресса, на которых выполняются две операции.В первой операции на прессе модели К 2538 усилием 630 т производится...
Способ обнаружения локальных неоднородностей изображений объектов
Номер патента: 1179392
Опубликовано: 15.09.1985
Автор: Рафаилов
МПК: G06K 9/36
Метки: изображений, локальных, неоднородностей, обнаружения, объектов
...неоднородностей поляяркости при априорно неизвестных 5оптико-статистических характеристикахобнаруживаемых неоднородностей, например, при обработке аэрокосмическихизображений.Цель изобретения - повышение точ Оности обнаружения локальных неоднородностей иэображений объектов.На чертеже показана схема сканирующей когерентно-оптической установки (КОУ). 15Схема включает источник 1 излучения, например ОКГ, транспарантисследуемым изображением, объективы 3, плоскость 4 установки спектраприемник 5, 20Для получения пространственночастотного фильтра (ПЧФ) на негатив.ном фотоматериале в спектральнойплоскости КОУ регистрируют изображение спектра исследуемого изображения,25который и будет инверсно согласовансо спектром ПЧФ,Полученное таким образом...
Устройство для контроля целостности изолирующего стыка
Номер патента: 1123923
Опубликовано: 15.11.1984
Авторы: Котельников, Наумов, Рафаилов
МПК: B61L 23/16
Метки: изолирующего, стыка, целостности
...протекает, поскольку вентильные блоки 21 включены встречно его направлению. Следовательно, снижаются и токи утечки с рельсов пропорционально времени протекания тягового тока по секционированному участку. Рельсовые цепи в нормальном режиме работают как обычные симметричные цепи и через вентильные блоки не протекает сигнальный токВ случае излома рельсов (не показано) и шунтирования блоков 21 рельсовая цепь становится несимметричной и через перемычку 22 протекает часть сигнального тока в обход места повреждения рельса и в ряде случаев достаточная по величине для срабатывания путевого реле (не показано) . Датчик 23 воспринимает кондуктивно или индуктивно сигнал о прохождении через него сигнального тока и через блок-фильтр 24 воздействует на...
Способ дешифрирования изображений взволнованной поверхности моря
Номер патента: 1121584
Опубликовано: 30.10.1984
Авторы: Захаров, Рафаилов
МПК: G01C 11/00
Метки: взволнованной, дешифрирования, изображений, моря, поверхности
...поверхности моря, полученные в виде негативного иэображения на когерентной оптической установке (а) и в виде позитива (б)на Фиг,З - когерентная оптическаяустановка на Фиг.4 - локализованнаяс помощью изобретения неоднородностьморского дна.Согласно предлагаемому способувыполняют следующие операции.1, Получение изображения взволнованной поверхности над шельфом,где предполагается наличие локаль.ных неоднородностей дна,2. Получение изображения взволнованной поверхности на участке,где отсутствуют локальные неоднородности дна (на статистически однородном участке волнения),3 . Формирование пространстве н ночастотного спектра последнего изображения Р(КК), например, выполняя двумерное преобразование фурьена когерентной оптической...
Устройство вентильного секционирования тяговой рельсовой сети
Номер патента: 1092063
Опубликовано: 15.05.1984
Авторы: Али-Заде, Котельников, Наумов, Рафаилов
МПК: B60M 5/02
Метки: вентильного, рельсовой, секционирования, сети, тяговой
...входом порогового элемента, исполнительный блок, один выход которогосоединен с входом блока сигнализациии управления светофором автоблокировки,5а другой выход - с входом блока сигнализации, оно снабжено элементом совпаденияи датчиком уровня напряжения на путевомреле, подключаемым входом к обмотке путевого реле, а выходом подключенным через размыкающий контакт путевого релеО к одному входу элемента совпадения, другой вход которого соединен с выходом порогового элемента, а выход соединен с входом исполнительного блока,На чертеже представлена функциональная схема устройства,Устройство вентильного секционирования тяговой рельсовой сети, преимущественно метрополитена, содержащее подключенные к рельсам по границам рельсовыхцепей первичные...
Система электроснабжения метрополитена
Номер патента: 1063660
Опубликовано: 30.12.1983
Авторы: Косарев, Косолапов, Наумов, Рафаилов
МПК: B60M 3/00
Метки: метрополитена, электроснабжения
...которого подключена к концу первичной и началу вторичной обмоток автотрансформатора, а другая - связана с одним из ходовых рельсов, снабжена датчиками тока н каждом из ходовых рельсов, логическим элементом И, блоком управления и блоком отключения автотрансформа тора включенным между другой об-. кладкой второго конденсатора и ходовым рельсом, а управляющий вход блока отключения автотрансформатора соединен с выходом блока управления бО вход которого подключен к выходу логического элемента И, два входа которого соединены с выходами соответствующих датчиков тока н каждом из ходовых рельсов, 6 с На че,.;е.е показана схема электроснабже, . метрополитена;уст.;.;гво включает источники 1 электрос абженил, которые через быстродействующие...
Устройство для канализации тягового тока на электрифицированных железных дорогах
Номер патента: 1062051
Опубликовано: 23.12.1983
Авторы: Котельников, Медеников, Наумов, Рафаилов
МПК: B60M 5/02
Метки: дорогах, железных, канализации, тягового, электрифицированных
...выводы основной обмотки которого подключены и одному и другому рельсу с другой стороны изолирующего стыка, а средние выноды одного и другого 60 дроссель-трансформаторов соединены ,между собой, снабжено датчиком разности тягоных токов в рельсах, управляемым ключевым элементом, блоком управлен"я ключевым элементом, бло ком питания, датчиком тока компенсации, причем другой дроссель-трансформатор выполнен с расположеннойна одном сердечнике с основной обмоткой компенсирующей обмоткой,выводы которой подключены через ключевой элемент и датчик тока компенсации к блоку питания, управляющийвход ключевого элемента и выход датчика тока компенсации соединены соответственно с одним выходом и входом блока управления ключевым...
Автоматический резьбонакатный станок
Номер патента: 948507
Опубликовано: 07.08.1982
Авторы: Гай, Говардовский, Доценко, Рафаилов, Цимбаловь
МПК: B21H 3/04
Метки: автоматический, резьбонакатный, станок
...на станине 1,посредством цепных передач 28 и 29и звездочек 24, 25.На кронштейне 18 (фиг.З) на оси30 установлен ролик 31, находящийсяв контакте с клином 32, жестко соединенным с подвижной головкой 3. Настанине 1 установлен концевой ныключатель 33, взаимодействующий скронштейном 18Для базирования заготовки 14 при накатке резьбы впервой позиции обработки служатустановленные на станине 1 ножи34 и 35. Во второй позиции обработки - накатки резьбы - опорой служатножи 35 и 36, последний иэ которыхжестко закреплен на плите 37, которая также жестко закреплена на корпусах приводов б и 7. Снизу на плите37 смонтированы с возможностью продольного перемещения два выдвижныхупора 38 и 39 с электромагнитами,а также дна шарнирно установленныхразноплечих...
Аппарат для разделения водонефтяной эмульсии
Номер патента: 865323
Опубликовано: 23.09.1981
Авторы: Гайнутдинов, Макаров, Назмеев, Рафаилов
МПК: B01D 17/04
Метки: аппарат, водонефтяной, разделения, эмульсии
...продуктов разделения, трубы снабжены рубашками, вводные патрубки присоединены к рубашкам тангенциально, при этом между трубами и рубашками расположены твердые шарообразные тела.На фиг. 1 схематично изображен предлагаемый аппарат, общий вид; на фиг.-2 - разрез А - А на фиг. 1.Аппарат представляет собой горизонтальную емкость 1, разделенную перегородкой на отстойную 2 и нагревательную 3 камеры, В нагревательной камере установлены жаровые трубы 4. На участке интенсивного865323 формула изобретения Фие. 2 Соста ехред ираж итель Н. КовалА. Бойкас09 еваКоррекПодписого комитета СССРний и открытийРаушская наб д. 4/5жгород, ул. Проектная едактор С. Родикова аказ 7917/10 р Г. Назарое ВНИИПИ Госпо делам113035, Москва, Филиал ППП Пат...
Устройство для защиты изолирующего стыка при вентильном секционировании тяговой рельсовой сети
Номер патента: 854768
Опубликовано: 15.08.1981
Авторы: Денисенко, Котельников, Кузнецов, Наумов, Рафаилов
МПК: B60M 3/00
Метки: вентильном, защиты, изолирующего, рельсовой, секционировании, сети, стыка, тяговой
...78 Формула изобретения к выходам датчиков )О я 11 пОложения поезда., установленных на смежных участках путя и подключенных к блоку 12 питания, Другой-вход прерывателя 7 постоянного тока соединен с анодным выводом вентильного блока 3.Устройство работает следующим образом. Б нормальном состоянии при нахождении поезда в тяговом режиме на уча" стках секционирования тяговый ток Д. проходит через вентильные блоки 3 и обходную перемычку 5 к отсасывающему пункту тяговой подстанции (не показан) . При проходе поезда через изолирующие стыки 9 в тяговом режиме часть тока Дт ответвляется в первый участок пути секционированяя через колеса поезда.На последнем колесном скате происходит разрыв этой электрической цепи, что вызывает...
Магазин-накопитель
Номер патента: 837761
Опубликовано: 15.06.1981
Авторы: Говардовский, Доценко, Рафаилов
МПК: B23Q 7/10
Метки: магазин-накопитель
...на осях 7 двуплечихрычагов, образующих дно подающеголотка 8 и выполненных в виде вильча тых клапанов 9 с выступами 10 и 11разной длины так, что между пазами12, образованными выступами 10 впредыдущих клапанах свободно входятвыступы 11 последующих клапанов. Кла паны 9 жестко закреплены на втулках13, подпружиненных пружиной 14. Днолотка механизма поштучной выдачиограничено с трех сторон вертикальными стенками 15 и 16, а в крайнем 30 верхнем положении под дном лоткарасположены упоры 17 и концевой выключатель 18.Магазин-накопитель работает следующим образом,Длинномерные цилиндрические детали б в ориентированном положениипоштучно подаются на дно лотка и катятся по нему между боковых стенок15 до тех пор, пока не упрутся встенку 16....
Бункерное загрузочно-ориентирующееустройство
Номер патента: 837749
Опубликовано: 15.06.1981
Авторы: Говардовский, Доценко, Казакова, Преображенский, Рафаилов
МПК: B23Q 7/00
Метки: бункерное, загрузочно-ориентирующееустройство
...в нем на крестовине 2стержнем 3, на который навинчена цилиндро-коническая пружина 4 кручения. Бункер 1 посредством кронштейна 5 установлен на корпусе 6 устройства.Приемная трубка 7 размещена на двухконических роликоподшипниках 8, 5 удерживаемых в корпусе крышкой 9 суплотнением 10. На приемной трубке7 жестко закреплена конусная во ронка 11 с ворошителем 12. Приводповорота приемной трубки 7 выполнен 10 в виде червяка 13 и червячного колеса 14, установленного на шпонке15 приемной трубки 7.Устройство работает следующимобразом.В бункер 1 загружаются детали.Включают привод и вращение от червяка 13 передается червячному колесу 14 и далее через шпонку 15 приемной трубке 7, конусной воронке 11 20 и ворошителю 12. Вращаясь, конуснаяворонка...
Аппарат для разделения водонефтянойэмульсии
Номер патента: 816493
Опубликовано: 30.03.1981
Авторы: Байков, Гайнутдинов, Маминов, Назмеев, Рафаилов, Шмунк, Ястребов
МПК: B01D 17/04
Метки: аппарат, водонефтянойэмульсии, разделения
...нагревательную 2 и отстойную 3 камеры, Перегородкой между камерамиужит цилиндрический кожух 4, в который кольцевым зазором заключена жаровая уба 5. В кольцевом зазоре между жаро816493 Формула изобретения щИИПИ Заказ 876/5 Тираж 706 Подпис филиал ППП Патент, г. Ужгород, ул. Проектная,г.2 вой трубой 5 и цилиндрическим кожухом 4 установлена шнековая лопасть 6. Нижняя часть цилиндрического кожуха 4 имеет канал 7, размещенный по всей длине кожуха.В нагревательной камере имеется устройство 8 для ввода эмульсии, а в отстойной камере - устройство 9 для вывода нефти и устройство 10 для вывода воды.Аппарат работает следующим образом.Водонефтяная эмульсия через устрой- ствО 8 емкости 1 поступает в нагревательную камеру 2 и при движении вдоль...
Оптическая иммерсионная система
Номер патента: 714334
Опубликовано: 05.02.1980
Автор: Рафаилов
МПК: G02B 27/10
Метки: иммерсионная, оптическая
...настоящего изобретения - увеличение числа канадов системы, повышения ее надежности и точности в е3 7143Дпя этого в оптической иммерсионной системе, содержащей пинзовый делитепь оптических пучков, фокусирующуюйпоско-выпукпую линзу и иммерсионныеприемники излучения линзовый депитепЬвыполнен в виде двояковогнутой пинзы,приклеенной к выпукпой поверхности фЪкусирующей пинзы, причем вершина передней вогнутой поверхности линзы оптически сопояжена с плоской задней поверхностью фокусирующе пинэы, а оптическиеоси фокусирующей и двояковогнутой пинзсовмещены,На чертеже представпена оптическаясхема предлагаемой сие темы, Система 15состоит иэ двояковогнутой пинэы 1, фокусирующей ппоско-выпукпой пинзы 2,иммерсионных приемников излучения 3, .Система...
