Дисковый сошник
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 858609
Авторы: Доценко, Трофимченко
Текст

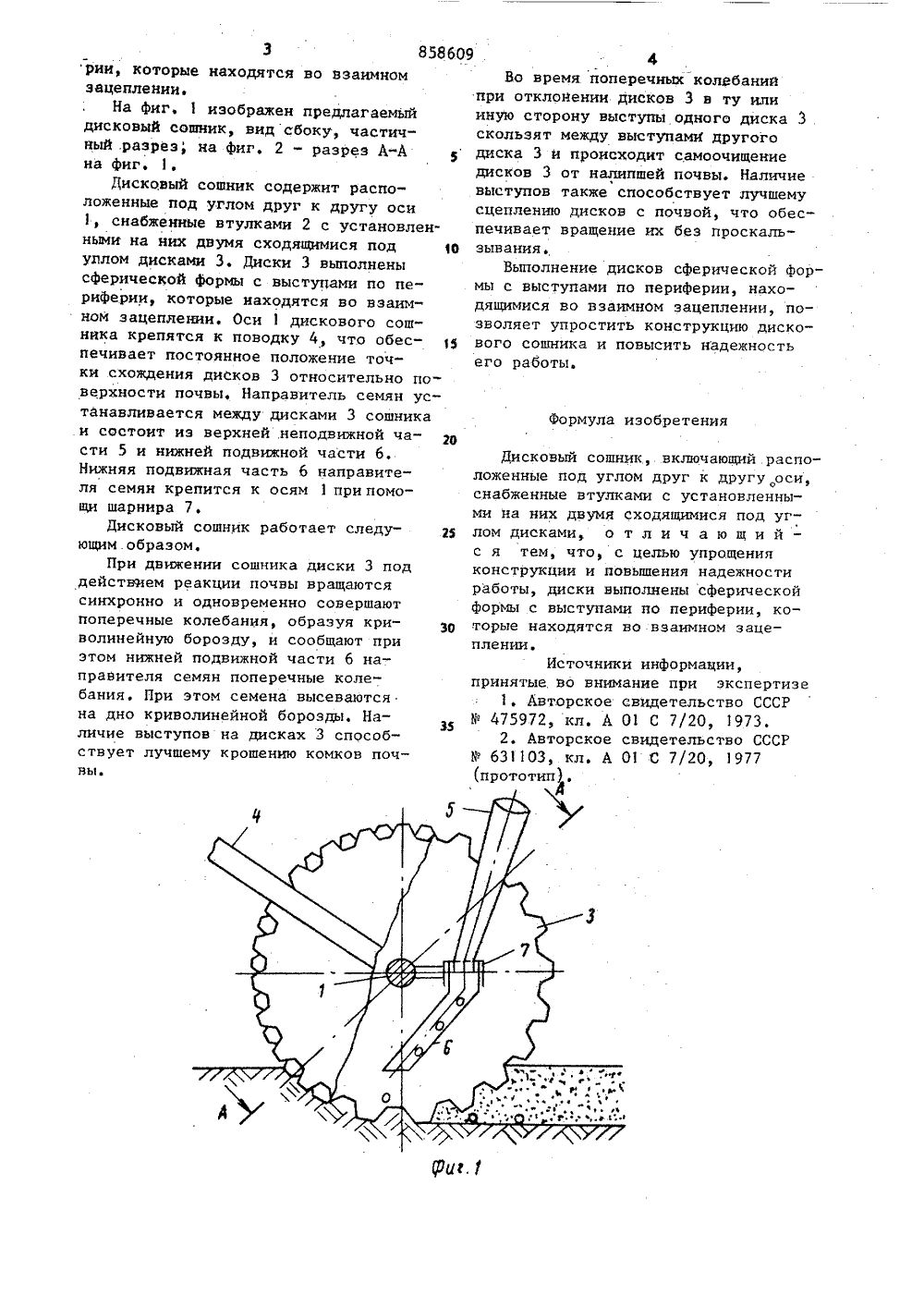

;цактвифика и рьковский институт механи ц у, сельского хозяйсЬЗЪ) Заявител 54) ДИСКОВЫЙ СОШН ние криво мых для иНедост еобходи- посеваЯ; исковогонем зублинейных. борозд,отивоэрозионноготком указанноголяется наличие в ка мощи втуло которые п чатоние намеж нноение к одежнос ти и и повыше ред ся темлючающе иг К ом ругуовлен м друг к ми с уст а дФЕр я сх езаИзобретение относится к сельскомухозяйству, а именно к дисковым сошникам, предназначенным для нарезаниякриволинейных борозд перед. посевам,и может быть использовано для противоэрозионной обработки почвы,Известен сошник, включающий установленные под углом друг к другугофрированные диски, находящиесяво взаимном зацеплении1.Недостаток известного сошниканевозможность использования его для нарезания криволинейных борчто необходимо для противоэрозиго посева, ввиду того, что приперечном перемещении дисков вомя нарезания криволинейных боропроисходит их заклинивание,Известен также дисковый сошнвключающий расположенные под угдруг к Другу оси, снабженные втми с установленными на них двумдящимися под углом дисками. Такдисковый сошник обеспечивает на чатого зацепления пр установленных на ося вержены повышенному износу ввиду попадания почвы в место их зацеплениямежду собой, В результате этого сниж ся надежность работы диско ошника. Кроме того, наличие о зацепления усложняет креп равителя семян в пространст" у втулками. Цель изобретения - упрощботы дискового сошниУказанная цель до что в дисковом сошни расположенные под уг оси, снабженные втулк ными на них двумя сх лом дисками, диски выполнены сской формы с выступами по периф3 858 б 0рии, которые находятся во взаимномзацеплении.На фиг. 1 изображен предлагаемыйдисковый сошник, видсбоку, частичный,разрез, на фиг. 2 - разрез А"Ана Фиг,5Дисковый сошник содержит расположенные под углом друг к другу оси1 снабженные втулками 2 с установленными на них двумя сходящимися под 10уллом дисками 3, Диски 3 выполненысферической формы с выступами по периферии, которые находятся во взаимном зацеплении. Оси 1 дискового сошника крепятся к поводку 4, что обеспечивает постоянное положение точки схождения дисков 3 относительно поверхности почвы. Направитель семян устанавливается между дисками 3 сошникаи состоит из верхней неподвижной части 5 и нижней подвижной части бНижняя подвижная часть 6 направителя семян крепится к осям 1 при помощи шарнира 7,Дисковый сошник работает следующим образом.При движении сошника диски 3 поддействием реакции почвы вращаютсясинхронно и одновременно совершаютпоперечные колебания, образуя криволинейную борозду, и сообщают приэтом нижней подвижной части б направителя семян поперечные колебания, При этом семена высеваютсяна дно криволинейной борозды. На 35личие выступов на дисках 3 способствует лучшему крошению комков почвы.фВо время поперечных колебаний при отклонении дисков 3 в ту или иную сторону выступы одного диска 3 скользят между выступами другого диска 3 и происходит самоочищение дисков 3 от налипшей почвы. Наличие выступов также способствует лучшему сцеплению дисков с почвой, что обеспечивает вращение их без проскальзывания.Выполнение дисков сферической формы с выступами по периферии, находящимися во взаимном зацеплении, позволяет упростить конструкцию дискового сошника и повысить надежность его работы.Формула изобретенияДисковый сошник, включающий расположенные под углом друг к другу,оси, снабженные втулками с установленными на них двумя сходящимися под углом дисками, о т л и ч а ю щ и й - с я тем, что, с целью упрощения конструкции и повышения надежности работы, диски выполнены сферической формы с выступами но периферии, которые находятся во взаимном зацеплении,Источники информации, принятые во внимание при экспертизе1. Авторское свидетельство СССР475972, кл. А 01 С 7/20, 973.2. Авторское свидетельство СССРб 31103, кл. А 01 С 7/20, 1977 (прототип).4858609 Составитель Ю.Лапшинеева Техред М.Рейвес Корректор Г, Решетни едакто каэ 734 иал ППП Патент , г, Ужгород, ул. Проектная Тираж 700 ВНИИПИ Государственного по делам изобретений 113035, Москва, Ж, Ромите открыушская Подписноеа СССР3 йнаб., д. 4/5
СмотретьЗаявка
2897199, 21.03.1980
ХАРЬКОВСКИЙ ИНСТИТУТ МЕХАНИЗАЦИИ И ЭЛЕКТРИФИКАЦИИ СЕЛЬСКОГО ХОЗЯЙСТВА
ТРОФИМЧЕНКО ЮРИЙ ИВАНОВИЧ, ДОЦЕНКО НИКОЛАЙ ГРИГОРЬЕВИЧ
МПК / Метки
МПК: A01C 7/20
Опубликовано: 30.08.1981
