Устройство для срезания деревьев

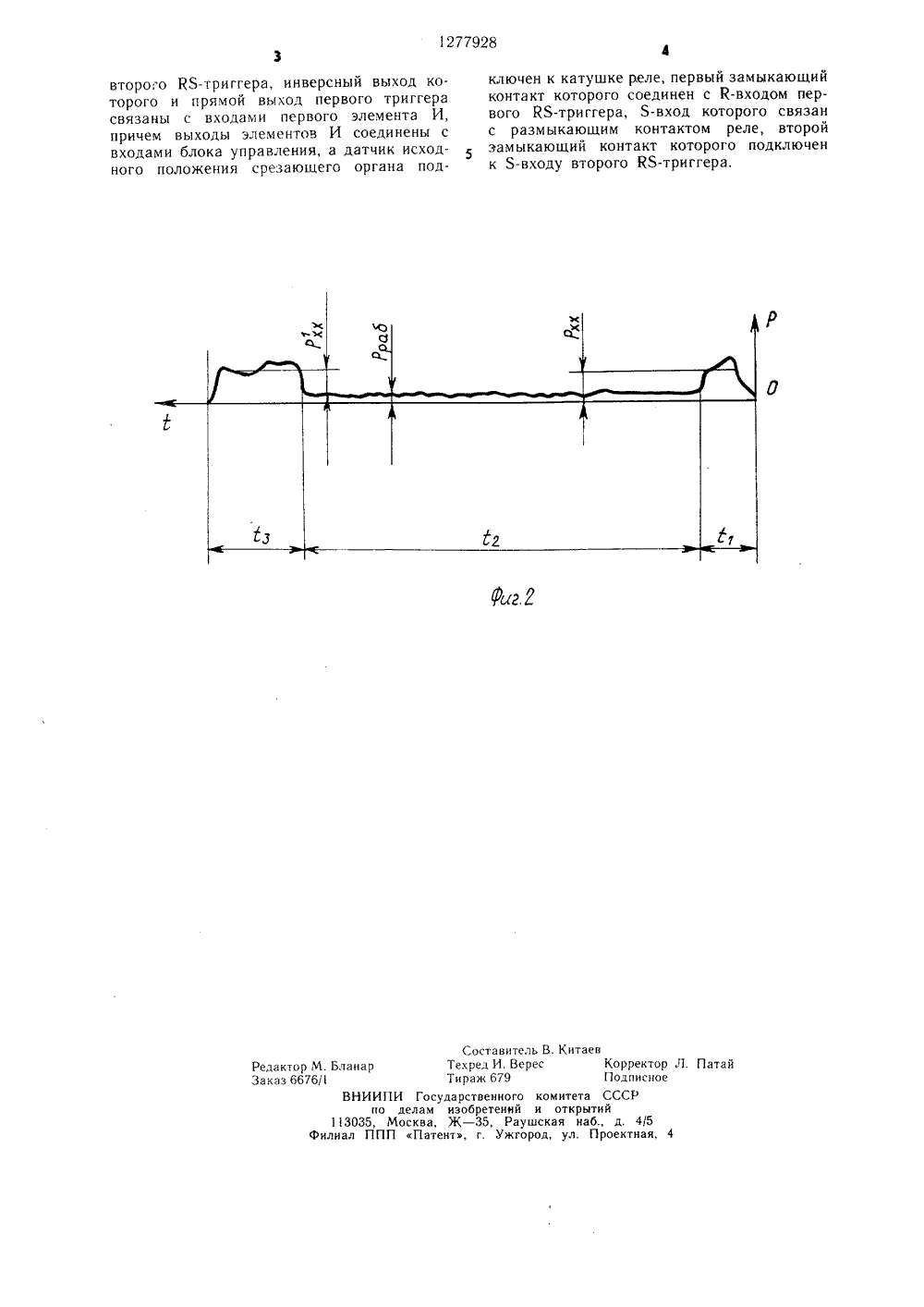

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН ЯО 1277928(5) 4 А 01 б 23/08 ОПИСАНИЕ ИЗОБРЕТЕНИЯ 13 К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ьЬИ Й ЯЯА ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(71) Центральный ордена Трудового Красного Знамени научно-исследовательский и проектно-конструкторский институт механизации и энергетики лесной промышленности(54) УСТРОЙСТВО ДЛЯ СРЕЗАНИЯ ДЕРЕВЬЕВ(57) Изобретение относится к лесной промышленности и может быть использованопри машинной валке. Цель изобретения -расширение технологических возможностей. Устройство содержит пил ьный срезаю щий орган 3 с гидравлическим приводом вращения цепи и надвигания срезающего органа, Привод 6 подачи среза 1 ощего органа 3 связан с электрогидрораспределителем 1, а в связывающей их магистрали 5 установлен датчик 8 давления. Устройство содержит датчик 7 положения срезающего органа 3, блок 10 логики в виде трех К 5-триггеров 13, 14, 15, двух элементов 16 и 17 И и реле 12, блок 11 управления, имеющий две кнопки 20 и 21 управления. Блок 10 логики, блок 11 управления, датчики 7 и 8, электрогидрораспределитель 1 связаны между собой таким образом, что обеспечивают автоматический отвод в исходное положение срезающего органа после окончания пиления. Фиксирование момента окончания пиления не требует создания предварительного натяга дерева. 2 ил.1277928 5 10 15 20 5 30 35 Формула изобретения 40 45 50 55 1Изобретение относится к лесной промышленности и может быть использовано при машинной валке деревьев для автоматического отвода режущего органа по окончанию пиления.Цель изобретения - расширение технологических возможностей.На фиг. 1 показана электрогидравлическая схема устройства для срезания деревьев; на фиг. 2 - график давления в щтоковой полости цилиндра надвигания и возврата срезающего органа при пилении.Устройство для срезания деревьев содержит (фиг. 1) электрогидрораспределитель 1, привод 2 пильной цепи (гидро- мотор), срезающий орган 3 с пильной цепью, магистрали 4 и 5, выполненный в виде гидроцилиндра привод 6 подачи и возврата срезающего органа 3, датчик 7 положения срезающего органа, датчик 8 давления, блоки формирования сигналов 9, логики 10 и управления 11 электрогидрораспределителем 1. Блок 10 логики состоит из реле 12, контакты которого связаны с КЛ -триггерами 13 - 15 и двух элементов И 16 и 17. Блок 11 управления состоит из элементов 18 и 19 управления электрогидрораспрелелителем 1 (например, реле, тиристоры, транзисторы и др). и кнопок 20, 21 управления.Устройство работает следующим образом, При подаче питания включается реле 12 и своими контактами устанавливает в 0 триггер 13, на прямом выходе Я которого появляется логический 0 и переключает триггер 14 в исходное состояние, при котором выход Я = 1, выход Я = О. При подаче сигнала Пуск на срезание дерева с блока 11 управления кнопкой 21 триггер 15 переклю. чается и на его прямом выходе Я появляется логическая 1, что приводит к срабатыванию элемента И 17, который содержит элемент 19 управления электрогидрораспределителем 1. Последний переключается и рабочая жидкость по магистрали 4 поступает в полость привода 6 подачи срезаю- щего органа 3. Начинает выдвигаться шина срезающего органа 3. При этом датчик 7 положения срезаю щего органа выключает выходное реле 12, которое своими контактами переключает триггер 13, на выходе С которого появляется логическая 1 и снимает запрет с триггера 14.На выходе датчика 8, пропорционально значению давления в магистрали 5, устанавливается соответствующий уровень напряжения 11 = 1(р), происходит надвигание рабочего органа на дерево. Процесс пиления начинается с момента первого соприкосновения пильной цепи срезан)щего органа 3 с деревом. При этом в магистрали 5 давление падает до Ррб (фиг. 2) в связи с уменьшением скорости подачи срезаю- щего органа 3. На выходе датчика 8 возХникает напряжение (.1 р,б; пропорциональное создаваемому давлению в магистрали 5. Происходит срезание дерева.После срезания последних волокон дерева происходит резкое возрастание давления в магистрали 5 до значения Р . В этом случае гювторно на выходе датчика 8 появляется 11 = 1 (Р; ). При этом на выходе блока 9 формирования сигналов формируется импульс логического 0, который устанавливает в 0 триггеры 14 и 15, что приводит к появлению на выходе элемента И 17 логического 0, и соответственно, элемент 19 управления электрогидрораспределителем выключается, а на выходе элемента 16 появляется логическая 1, и включается элемент 18 управления электрогидрорас предел ит елем 1. Последни й переключается на возврат срезающего органа 3. При возврате срезающего органа 3 в исходное состояние срабатывает датчик 7 положения срезающего органа и включает реле 12, которое контактами устанавливает в 0 триггер 13 и переключает триггер 14 в исходное состояние, что приводит к отключению электрогидрораспределителя 1. Устройство готово к следующему рабочему циклу. Таким образом, преллагаемое устройство позволяет обеспечи вать а втоматический отвод режущего органа по окончании процесса срезания дерева без необходимости создания предварительного натяга дерева, что позволяет применять предлагаемое устройство практически на всех вилах валочных машин, т.е. по сравнению с известным устройством, расширить его технологические возможности. Устройство лля срезания деревьев, включающее срезающий орган, гилроцилиндр его надвигания с электроуправляемым гилрораспределителем, датчик давления с формирователем, датчик исходного положения срезающего органа, блок логики и подключенный к его выходу блок управления электроуправляемым гидрораснределителем, отличающееся тем, что, с целью расширения технологических возможностей, датчик давления установлен в сливной магистрали гидроцилинлра налвигани я срезающего органа, а блок логики содержит три К- триггера, два элемента И и реле, блок управления имеет две кнопки управления, первая из которых совместно с выходом формирователя подключена к К-входам второго и третьего Ю-триггеров, вторая кнопка соединена с 8-входом третьего КЯ- триггера, прямой выхоЛ которого подключен к одному входу второго элемента И, другой вход которого соединен с прямым выходом1277928 Фиг.2 Составитель В. Китаев Техред И. Верес Корректор Л. Патай Тираж 679 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 1 3035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор М. БланарЗаказ 6676/ второ, о КЬ-триггера, инверсный выход которого и прямой выход первого триггера связаны с входами первого элемента И, причем выходы элементов И соединены с входами блока управления, а датчик исходного положения срезающего органа подключен к катушке реле, первый замыкающий контакт которого соединен с К-входом первого Ю-триггера, Я-вход которого связан с размыкающим контактом реле, второй замыкающий контакт которого подключен к Я-входу второго КЬ-триггера.
