Демидов

Номер патента: 1190175

Опубликовано: 07.11.1985

Авторы: Демидов, Курочкин, Фадеев

МПК: F27B 15/00

Метки: аппарат, зернистого, термообработки

...14 и 15. Нагреватель 11 и охладитель 12 выполнены барабанными со своими концевыми приемными 16 и разгрузочными 17 камерами. Аппарат работает следующим образом, Материал загружают в нагреватель 11, где нагрев осуществляется теплоносителем, выходящим из камеры 1, и горячим воздухом из охладителя 12. Отработанный тепло- носитель сбрасывается из приемной камеры 16 в атмосферу, а подогретый до задан.- ной температуры материал поступает в камеру 1, где осуществляется его предельный нагрев в вихревом слое, образованном в конусной части 2.В вихревой зоне сжигается смесь топлива и воздуха тангенциально подаваемого в камеру 2 через камеру 6, пережим 7 и отверстия 4. Благодаря интенсивной крутке потока, топливо воспламеняется, и окислитель,...

Номер патента: 1188159

Опубликовано: 30.10.1985

Авторы: Демидов, Коваль, Курина, Рябов

МПК: C07C 1/20, C07C 15/02

Метки: ароматических, углеводородов

...соотношениякислорода воздуха к метанолу ниже2,08:1 не дает большого выхода ароматических углеводородов, а увеличение объемного соотношения кислородвоздуха -метанол выше 70,8;1 не приводит к приросту в селективности образования ароматических углеводородов. Примеры Выход жидких Выход газообразных углеводородов, углеводородов, мас,% мас.% 74 в т.ч.бенэол 2,5толуол 16,0ксилолы 32,0этилтолуолы 15,5этилбензол 8,0 43 57 82 в т,ч, бензол 0,5 толуол 16,0 63 1 1188Изобретение относится к получениюароматических углеводородов из метанола и может найти применение в нефтехимической промышленности,Цель изобретения - увеличение вы"хода целевого продукта путем повышения селективности превращения метанола в ароматические углеводороды.П р и м е р 1. В...

Номер патента: 1187068

Опубликовано: 23.10.1985

Автор: Демидов

МПК: G01N 27/90

Метки: качества, электромагнитного

...блок 1 первой подлежащей контролю детали 6 и после установки ее между погружным 3 и проходным 4 преобразователями контрольного блока начинается синхронное движение обоих штоков 18 и 19с установленными на их переднемторце погружными преобразователями3, которые при своем дальнейшемдвижении входят внутрь соответственно деталей 6 и 7, производитсяконтроль их внутренней поверхностии синхронное перемещение (послеупора штоков в дно) этих деталей,Детали проходят между проходнымипреобразователями 4, которые осуществляют контроль их наружной поверхности, и при дальнейшем своемперемещении упираются наружнойповерхностью дна в накладные преобразователи 5, которые контролируют указанную поверхность.Все этапы прохождения деталями6 и 7 соответствующих...

Номер патента: 1187042

Опубликовано: 23.10.1985

Авторы: Демидов, Кузьмин, Резницкий, Свашенко

МПК: G01N 24/08

Метки: импульсный, магнитного, резонанса, спектрометр, ядерного

..."Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к радиоспектроскопии, а именно к ядерномумагнитному резонансу, и может найтиприменение в биологии, медицине,сельском хозяйстве и пищевой промьвленности.Цель изобретения - повышение чувствительности спектрометра, упроще"ние конструкции и настройки,На чертеже приведено устройство, 1 Ообщий видУстройство содержит задающий генератор 1, выход которого соединенс входом управляемого делителя 2 частоты блока передатчика и входом делителя 3. Выходы блока 4 импульсныхпрограмм соединены с управляющимивходами делителя 2, выход которогосоединен с входом усилителя 5 мощности блока передатчика. Выход уси- Юлителя 5 мощности связан с датчиком 6,находящимся в поле постоянного магнита 7....

Номер патента: 1186107

Опубликовано: 23.10.1985

Авторы: Демидов, Лейзерович, Логин, Руфеев

МПК: A01C 7/00

Метки: высева, семян

...эффективности контроля,На фиг. 1 изображена схема предлагаемого устройства; на фиг. 2 -разрез А-А на фиг. 1. 1 ОУстройство состоит из корпуса 1,вставленного в сошник 2, причемвнутри корпуса 1 размещена натянутаястальная струна 3, электромагнитныйвозбудитель 4 и приемник 5, который 15соединен через усилитель 6, пиковыйдетектор 7 и инвертор Я с индикатором, Пиковый детектор 7 состоитиэ диода 10, резистора 11 и конденсатора 12. 20Устройство работает следующимобразом,Во время отсутствия высева приподачи питания на прибор контроляэлектромагнитный возбудитель 4 колебаний периодически вырабатывает импульсы определенной частоты, благодаря чему устанавливается взаимодействие возбудителя 4.со струной 3,Возбудитель 4, струна 3, электромаг-ЗОнитный...

Номер патента: 1185658

Опубликовано: 15.10.1985

Авторы: Демидов, Зиндер

МПК: H04R 31/00

Метки: громкоговорителей, динамических, тренировки

...тренировки громкоговорителейй.Цель изобретения - повышение производительности труда и эффективности тренировки динамических громкоговорителей.Поставленная цель достигается тем, что в устройстве для тренировки динамических громкоговорителей во входной и тренировочной камерах установлены нагреватели.На чертеже и редставлено устройство для тренировки громкоговорителей, содержащее вертикальный двухрядный конвейер 1, к тяговым цепям которого шарнирно прикреплены подвески 2 с установленными на них вверх диффузорами громкоговорителями. Конвейер заключен в звукоизолированный корпус 3, разделенный перегородками 4 и 5 на входную и выходную лабиринтные камеры 6 и 7 и тренировочную камеру 8, в которых установлены воздухонагреватели 9 и 10, Для...

Номер патента: 739810

Опубликовано: 23.09.1985

Авторы: Гермелин, Демидов, Звонарев, Крохмаль, Кукса, Совинский, Худяков, Шелгаев, Ярцева

МПК: B22D 7/06

Метки: изложница, расходуемых, электродов

...поверхности грани изложница стремится изогнуться со стрелой прогиба, обращенной от зоны максимального прогрева в продольной плоскости; проходящей через середину грани и протйволежащее ребро. Предполагаемому изгибу препятствует увеличение толщины стенки со стороны противолежащего ребра, т.е. конструкция обладает дополнительной жесткостью против предполагаемого изгиба, В условиях подвода тепла излучением со стороны ребра происходит значительное его рассеивание поверхностями прилегакзцих граней в окружающую среду за счет их расположения под углом к фронту распространения излу- .чения. При этом температура поверхности изложницы в области ребра имеет величину, незначительно превышающую температуру поверхности противолежащей грани, что...

Номер патента: 1177201

Опубликовано: 07.09.1985

Автор: Демидов

МПК: B63B 9/06

Метки: балок, корпуса, набора, обшивкой, сборки, судна

...по основному авт. св.1011442.Цель изобретения - сокращение времени сборки набора с обшивкой корпуса судна.На фиг, 1 показано устройство для сборки балок набора с обшивкой корпуса судна, общий вид; на фиг, 2 - разрез А - А на фиг. 1. Устройство для сборки балок набора с обшивкой корпуса судна содержит перемегцающийся по рельсам портал 1, самоходную тележку 2, установленную на портале 1, на вертикальной штанге 3 которой в нижней ее части закреплен манипулятор 4, который содержит захват 5, имеющий губки с опорами 6 и 7 качения. На захвате консольно закреплен раздвижной упор 8, выполненный, например, в виде гидроцилиндра, установленного перпендикулярно плоскости, образованной опорами качения. Раздвижной упор 8 снабжен двумя опорами 9 и 1 О...

Номер патента: 1176119

Опубликовано: 30.08.1985

Авторы: Богданов, Демидов, Намазбаев

МПК: F16H 25/20

Метки: винтовой, каретки, механизм, перемещения, станка

...может быть использовано в станках.Цель изобретения - упрощение конструкции и повышение надежности.На фиг.1 изображен винтовой механизм перемещения каретки станка, общий вид; на фиг.2 - вид А на фиг.1 (на один из торцов ходового винта).Винтовоймеханизмсодержит ходовой 1 О винт 1, размещенный внутри каретки 2, Один из торцов винта контактирует с внутренней стенкой 3 каретки, а другой - с плоскостью диска 4, имеющего кулачки 5 и 6. В противоположной 15 стенке 7 каретки выполнен паэ 8,в котором размещен кулачок 5 диска. Другой кулачок 6, выполненный перпендикулярно кулачку 5 и расположенный на противоположном торце диска 4, ус 20 тановлен в пазу 9, выполненном на другом торце ходового винта 1. Каретка 2 .установлена в корпусе 10 с...

Номер патента: 1176068

Опубликовано: 30.08.1985

Авторы: Демидов, Малиночка, Слуквенко

МПК: E21B 47/00

Метки: приборов, прижимное, скважинных, управляемое

...образом.После спуска устройства в скважину на заданную глубину включается электропривод, который поступательно перемещает относительно корпуса 1 (фиг.1) управляющий шток 2, поворачивая через оси 6,5 и тягу 7 звенья 8 и 9 прижимного рычага вокруг оси 3 до упора в стенку скважины(фиг.2).50Как отмечалось выше, прижимной рычаг представляет собой шарнирный двухзвенный механизм со взаимным положением звеньев под углом, близким 165-170 . Постоянство заданного 55 угла между звеньями обеспечивается пружиной 12 и упором 11. Жесткость этой пружины такова, что позволяет создавать усилие для предварительного врезания звена 9 прижимногорычага в стенку скважины без изменения угла между звеньями. Послепредварительного врезания прижимного рычага в...

Номер патента: 1175765

Опубликовано: 30.08.1985

Авторы: Демидов, Иконников, Угодин

МПК: B60S 3/06, B65G 67/28

Метки: железнодорожных, полувагонов

...из четырех жестких тяг 16, расположенных симметрично продольной оси основания 1 и связанных в верхней части между собой посредством шарниров 17 и с грузоподъемным механизмом. В средней части тяги 16 шарнирно соединены с основанием 1 дополнительными рычагами 18, а в нижней части - шарнирами 19 с рамой 7 каждого конвейера. Каждый из указанных конвейеров снабжен по меньшей мере тремя рычагами 20, 21 и 22, один из которых 20 жестко закреплен на валу 6 привода 5, вторый рычаг 21 - на звездочке 10, 5а третий рычаг 22 одним концом шарнирно закреплен на балансире 9, а другим концом - с двумя из вышеуказанных рычагов дополнительными тягами 23 и 24, которыми наряду с дополнительными рычагами снабжен каждый из упомянутых...

Номер патента: 1175476

Опубликовано: 30.08.1985

Авторы: Грохольский, Данилевский, Демидов, Дунский, Подлесный, Романика

МПК: A61F 7/00

Метки: воспалительных, лечения, поверхностных, процессов, хронических

...(фиг. 2 в) управляет, регулятором 5 тока таким образом,-что на термоэлектрическую батарею 6 подается ток, изменяющий температуру рабочей части устройства и уменьшающий разностныи сигнал. Таким образом, температура рабочей части устройства через время переходного процесса ее установления автоматически подерживается на уровне значения, заданного задатчиком 1, т. е. температуры охлаждения 5 С. При достижении разницей значения температуры рабочей части устройства и значения, установленного задатчикомтемпературы охлаждения значения максимально допустимой ошибки статирования температуры, установленного соответствующим задатчиком 9, на выходе компараратора 8 появляется сигнал (фиг. 2 г), разрешающий работу генератора 10 временных интервалов...

Номер патента: 1175386

Опубликовано: 30.08.1985

Авторы: Демидов, Жданов, Ильин, Козаченко, Сахончик, Чепурин, Шибильбейн

МПК: A01D 41/127

Метки: зерноуборочного, комбайна, процесса, технологического

...3 влажности хлебной массы. При поступлении на задатчик 4 загрузки противоположных сигналов на блок 2 сравнения подается сигнал только уменьшения скорости движения,Сигнал с датчика 6 влажности зерна поступает на вход измерителя 8 влажности, зерна, где он преобразуется в сигнал, пропорциональный влажности зерна в процентах, а подается на вход устройства 10 для определения потерь зерна (например, на задатчик допустимого уровня потерь) и индикатор 9 влажности зерна.Датчик 11 засоренности зерна может быть выполнен емкостным. Тогда о засоренности зерна можно судить по изменяющейся плотности зерна в датчике 11, так как известно, что с увеличением засоренности зерна плотность его в датчике уменьшается.Однако информация о засоренности...

Номер патента: 1174114

Опубликовано: 23.08.1985

Авторы: Бусыгин, Демидов, Дерябин, Зуев, Костенков, Наговицын, Фроликов

МПК: B21C 23/22, B21J 13/02

Метки: горячей, штамп, штамповки

...горячий металл заготовки.Поверхностные слои гравюры вставок 253 и 4 при работе многократно контактируют с горячим металлом, наибольшемунагреву. подвергаются выступающиеэлементы гравюры, образуемые винтами5 и 6, изготовленные отдельно от: 30вставки, что требует применения дляих материала более теплостойкойстали. Высокая теплостойкость материала вставок способствует увелпчению износостойкости штампов, а нане- Зсение слоя олова на контактную поверхность вставки с корпусом улучшает отвод тепла от нагретых слоевгравюры и предохраняет ее от перегрева. 40Вставки гравюры из износостойкого материала толщиной 0,05-0,15 отих диаметра выполнены методомгорячей торцовой прокатки. Выбор"олщнны вставки производится с учетом глубины циклического...

Номер патента: 1171743

Опубликовано: 07.08.1985

Авторы: Ганелин, Демидов, Медведев

МПК: G02B 23/00

Метки: гидирования, телескопа

...и соответствует случаю,когда входная щель светоприемпикаузкая по сравнению с диаметром изображения объекта, а сам объект достаточно яркий.В случае, если диаметр изображения объекта исследования сравним сшириной входной щели светоприемника и световой поток, отраженныйна оптический вход блока 6 Фотоэлектрической коррекции, мал, также прималой яркости объекта исследования,на третьем выходе блока 6 фотоэлектрической коррекции вырабатываетсясигнал логического "0". При этом снимается блокировка работы таймера 4,и последний начинает вырабатыватьположительные импульсы длительностьюТ= , + Сщ, где 1 - времяустановки плоского зеркала в противоположное положение; 1 щ - время,которое отводится для процесса автоматического...

Номер патента: 1171662

Опубликовано: 07.08.1985

Авторы: Демидов, Найшуль, Смолин, Хитрик

МПК: G01C 9/24

Метки: горизонта, датчик

...меньшим 2 У, где У- широта места установки телескопа, заполненной непрозрачной жидкостью 2 с воздушным пузырьком 3, фотоэлектронной парры, содержащей осветитель 4 и светоприемник 5, подвижного основания 6 с осью 7 вращения, неподвижного основания 8, регулировочного винта 9 и пружины 10. Датчик 11 горизонта на оптической трубе 12 телескопа устанавливается таким образом, что при нахождении трубы в горизонте при часовом угле, равном нулю (в меридиане места), его продольная ось лежит в меридиане места или находится в плоскости, параллельной плоскости меридиана места установки телескопа, при этом угол срабатывания датчика определяется углом между оптической осью трубы и верхним ребром ампулы датчика и регулируется, например,...

Номер патента: 1171416

Опубликовано: 07.08.1985

Авторы: Александров, Греков, Демидов, Зыков, Крякин, Саввин

МПК: C01B 21/072

Метки: алюминия, нитрида

...диссоциация хлорида амЭ 1171мония становится заметной и газообразные продукты, в особенности хлорводород, активно взаимодействуютс металлами.При более низких температурах вза имодействие между твердыми фазами -алюминием и хлоридом аммония, как показывает опыт, практически отсутствует. Верхний предел 695 К соответствует точке кипения хлоридаммиаката 10алюминия, присутствующего в многофазной реакционной массе, Попытки перегреть реакционную массу вьппе 695 Кне могут .быть успешными, так как наступает кипение оцного из ее компонентоюОпыт подтверждает зто заключение,Лишь после отгонки избыточного хлоридаьйщаката появляется возможность перейти ко второй стадии процесса - пиролитичеекому разложению хлорамида 20алюминия,Температура, при...

Номер патента: 1170517

Опубликовано: 30.07.1985

Авторы: Демидов, Зайцев

МПК: H01F 21/04

Метки: дифференциальный, измерительный, трансформатор

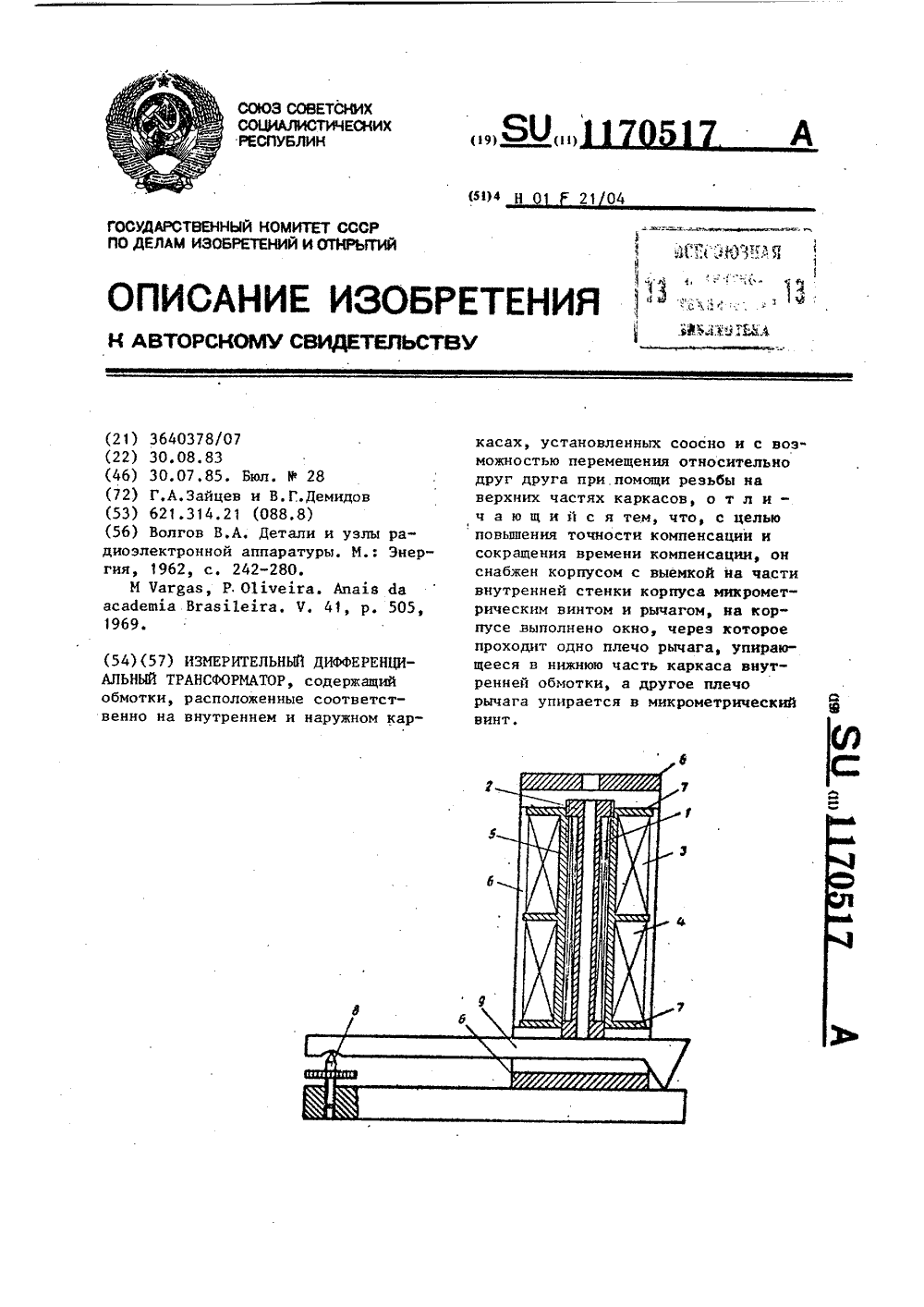

...и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4 1 1Изобретение относится к измерительной технике, в частности компен сационным системам переменного тока.Цель изобретения - повышение точности компенсации и сокращение вре" мени для компенсации взаимоиндукций измерительных трансформаторов мостов переменного тока.На чертеже изображен измерительный дифференциальный:трансформатор, общий вид.Трансформатор состоит из внутренней обмотки 1, расположенной на каркасе 2 и двух наружных обмоток 3 и 4, расположенных на наружном каркасе 5. Каркас 2 установлен соосно внутри каркаса 5 и может перемещаться при помощи резьбы, расположенной в верхних частях каркасов. Трансформатор, помещен в...

Номер патента: 1168123

Опубликовано: 23.07.1985

Авторы: Демидов, Логин, Суркова

МПК: A01C 7/00

Метки: высева, семян

...4526/1ВН Тираж 743 ИИПИ Государственного комитета ССС по делам изобретений и открытий 3035, Москва, Ж, Раушская наб.одписно илиал ППП "Патент", г.Ужгород,ектная, 4 Изобретение относится к сельскохозяйственному машиностроению, а именно к устройствам для контроля высева семян.Целью изобретения является повыше ние надежности в работе.На фиг. 1 изображено предлагаемое устройство, на фиг. 2 - положение устройства в момент удара семян.Устройство содержит корпус 1, в котором установлен чувствительный подвижный элемент, выполненный в виде закрепленного на дне сильфона 2 и имеющего диэлектрический коль. цевой направитель 3 штока 4. Силь фон 2 установлен с зазором относительно боковых стенок корпуса. В .нижней части штока закреплен кон такт...

Номер патента: 1167432

Опубликовано: 15.07.1985

Авторы: Бражкин, Волков, Воробьев, Демидов, Исаев, Колбасников, Кудинов

МПК: G01D 18/00

Метки: измерительных, машин, погрешностей, трехкоординатных

...трехкоординатных измерительных машин, включающему измерение на них эталонов, в каждую фиксированную точку измерительного объема машины последовательно устанавливают и измеряют трехмерный ортогональный эталон, выполненный в виде куба с аттестованными расстояниями между гранями. Затем в эти же базовые точки последовательно устанавливают и измеряют трехмерные ортогональные эталоны другихноминальных размеров и расчетным путем определяют погрешность измерения любого различно ориентированного линейного размера.Кроме того, в качестве трехмерного ортогонального эталона используют одну и ту же плоскопараллельную концевую меру длины, середину которой совмещают с базовой точкой, а саму меру последовательно располагают и измеряют в трех...

Номер патента: 1167413

Опубликовано: 15.07.1985

Авторы: Бражкин, Демидов, Исаев, Кудинов

МПК: G01B 5/008

Метки: измерительная, координатная

...основанию,призматическую киноль-направляющуюна аэростатических опорах, измерительную головку, установленную на пиноли,приводы координатных перемещенийпортала, каретки и пиноли и измерители их перемещений 21 .Недостатком указанной машины является неравномерность воздушных зазоров аэростатических опор при их перемещении вдоль координатных осей, вызываемая недостаточной жесткостью направляющих и их крепления, а такжеотсутствием равновесия сил, создаваемых аэростатическими опорами.Целью изобретения является повыше 55 ние точности координатной измерительной машины за счет увеличения равномерности воздушных зазоров аэростатических опор при их перемещении вдоль координатных осей.Для достижения указанной цели в координатной измерительной...

Номер патента: 1161921

Опубликовано: 15.06.1985

Авторы: Демидов, Жильцов, Мазья, Павливкер, Терентьев, Чечулин

МПК: G05D 7/01

Метки: расхода, регулятор

...в пазах корпуса и соединены между собой центральной осью, при этом входной упругий диск установлен в корпусе с возможностью поворота относительно оси корпуса, а выходной упругий диск зафиксирован от поворота.На фиг. 1 схематически изображен регулятор расхода, поперечный разрез; на фиг. 2 - разрез А-А на фиг. на фиг, 3 - диски в нерабочем состоянии; на фиг. 4 - диски в рабочем состоянии; на фиг. 5 - форма отверстий в дисках.Регулятор расхода состоит из разьемного цилиндрического корпуса 1 с соосными входным 2 и выходным 3 каналами и с кольцевыми пазами 4, в которых свободно установлены входной диск 5 и выходной диск 6, которые уплотнены резиновыми кольцами 7 и 8. Между собой диски 5 и 6 соединены центральной осью 9. Входной диск 5...

Номер патента: 1161869

Опубликовано: 15.06.1985

Авторы: Демидов, Дергалев, Орлов

МПК: G01N 29/04

Метки: свариваемых, соединений, ультразвукового

...для ультразвуковогоконтроля свариваемых соединений,содержащее акустический преобразователь, шарнирно соединенную с нимподвеску, связанные с последнейэлектромагнитный привод поджимапреобразователя и механизм дискретного перемещения преобразователя, 55снабжено локальной иммерсионнойванной, шарнирно соединенной с преобразователем, расположенным на элек 2тромагнитном приводе дозатором иммерсионной жидкости, гидравлически связанным с локальной ванной, икронштейном, один конец которогожестко закреплен на механизме дис"кретного перемещения, а на другом установлен электромагнитный привод поджима преобразователя, приэтом преобразователь подпружиненотносительно подвески с воэможностьюуглового перемещения относительно рабочей поверхности...

Номер патента: 1161573

Опубликовано: 15.06.1985

Авторы: Демидов, Малолетнев, Пестов

МПК: C21D 8/00

Метки: железохромистых, сплавов, термической

...обеспечивают протекания диффузионных процессов растворения пограничных карбидных вьделений, рос та Ферритного зерна и снятия внутренних микронанряжений в полной мере.Иэотермическая вьдержка при температуре выше 800 С не позволяет достигнуть завершения превращения аустенит- я Феррит в межзеренных прослойках, что обусловливает после охлаждения до комнатной температуры наличие в деталяхиэ железохромистых сплавов внутренних микронапряжений высокого уров- я ня, Время изотермической вьдержки более 60 мин не приводит к дальнейше юу понижению суммарного уровня звукового давления, возникающего при удар. ном нагружении деталей из железохромнстых сплавов, поскольку описанные структурные изменения полностью успевают завершиться, Необоснованное же...

Номер патента: 1161110

Опубликовано: 15.06.1985

Авторы: Демидов, Макаров, Панченков, Попов, Семенов

МПК: A61K 31/00, A61P 1/04

Метки: двенадцатиперстной, кишки, лечения, пептической, язвы

...(57) СПОСОБ ЛЕЧЕНИЯ ПЕПТИЧЕСКОЙ ЯЗВЪ ДВЕНАДЦАТИПЕРСТНОЙ КИШКИ путем введения ретаболила отличающийся тем, что, с целью сокра щения сроков лечения, дополнительно вводят оротат калия, рибоксин, адениловую кислоту, фитин, глюконат кальция и трентал перорально, а лидазу - внутримышечно в общепринятых дозировках.1161110 Составитель 3. ВальковскаяТехред И. Верес Корректор М. ДемчикТираж 722 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5Филиал ППП Патен, г. Ужгород, ул. Проектная, 4 Редактор Н. ШвыдкаяЗаказ 3879/9 Изобретение относится к области медицины и может быть использовано при лечении язвенной болезни. Целью изобретения является сокращениесроков...

Номер патента: 1161008

Опубликовано: 15.06.1985

Авторы: Белостоцкий, Демидов, Коробов, Савченко

МПК: F15B 11/04, F15B 11/042

Метки: лесоматериалов, поперечной, распиловки

...дисковую пилу 3, гидромотор 4 привода вращения пилы, гидроцилиндр 5 привода надвигания пилы регуляторов 6 скорости надвигания пилы, выполненный в виде двухпозиционного дросселирующего гидрораспределителя (четырехкромочного золотника) с камерой 7 управления, и направляющий гидрораспределитель 8. Камера 7 управления сообщена с напорной линией гидромотора 4 привода вращения пилы 3 гидролинией 9. Устройство для поперечной распиловки лесом атер и алов работает следующим об разом.От разных источников гидравлической энергии рабочая жидкость под давлением подается в гидромотор 4 вращения пилы и через направляющий гидрораспределитель 8 и регулятор 6 скорости надвигания пилы - в гидроцилиндр 5 надвигания пилы. Дисковая пила 3 приводится во...

Номер патента: 1159970

Опубликовано: 07.06.1985

Авторы: Гуторов, Демидов, Максимов

МПК: F01D 11/08

Метки: ступень, турбомашины

...к турбострсению и может быть использовано приконструировании новых и модернизации в условиях электростанций эксплуатируемых турбин,5Известна ступень турбомашины, содержащая лабиринтнае уплотнение, камеры, образованные статорными и роторными гребнями, последние из которых имеют наружный диаметр, не превы. 10шающий внутренний диаметр статорныхгребней И ,Однако для ступени с таким уплотнением характерна недостаточная экономичность из-за отсутствия перекрыши, и при увеличении разности указанных диаметров увеличивается протеч- , патки 1 ротора 2, снабженные выполка пара через уплотнение,Известна также ступень турбомашины, содержащая лопатки ротора,снабженные выполненными на бандаже радиальными гребнями, образующими радиальное...

Номер патента: 1157170

Опубликовано: 23.05.1985

Авторы: Витковский, Демидов, Звонарев, Колесников, Лысенко

МПК: E02F 3/60

Метки: ковш, экскаватора-драглайна

...стенки, арку, подъемные цепи с распорной балкой и шарнирно прикрепленный к боковым стенкам выталкивающий орган, установленный с возможностью взаимодействия при помощи жестко прикрепленных к нему рычагов с распорной балкой, задняя стенка выполнена со сквозными пазами, а выталкивающий орган - в виде размещенных в последних режущих элементов, при этом ковш снабжен дополнительнычи цепями, одни концы которых прикреплены к подъемным цепям в месте соединения их с распорной балкой, а другие - к свободным концам рычагов выталкивающего органа,На фиг.изображен ковш экскаваторадраглайна, вид сбоку; на фиг. 2 - вид А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 2; на фиг, 4 - разрез В-В на фиг. 2; на фиг. 5 - ковш в процессе разгрузки.157170 40 45...

Номер патента: 1155172

Опубликовано: 15.05.1985

Авторы: Демидов, Логин, Суркова

МПК: A01C 7/00

Метки: высева, семян

...магнитов демпфера и датчика расположены навстречу -друг другу, а катушка индуктивности датчика электрически связана с усилителем тока, выход которого через КЬ- цепочку подключен к входу усилителя напряжения, а выход последнего соединен с индикатором и катушкой индуктивности демпфера.Кроме того, КС-цепочка снабжена дополнительными конденсаторами, которые подключены параллельно основному, при этом конденсаторы соединены с резистором посредством переключателя.На фиг, 1 изображена конструкция датчика контроля высева; на фиг. 2 схема устройства для контроля высева семян. Устройство для контроля высева семян содержит датчик контроля высева, который в месте изгиба крепится на стенке семя- провода 1. В корпусе 2 датчика контроля высева...

Номер патента: 1152990

Опубликовано: 30.04.1985

Авторы: Демидов, Елсаков, Петров, Сурин

МПК: E01B 7/14

Метки: крестовины, перевода, сердечника

...головкой усовикового рельса меньше толщины ярмав верхней его части,На Фиг,1 изображено устройство дляперевода сердечника крестовины, видсверху; на Фиг.2 - разрез А-А нафиг.1; на Фиг.3 - разрез Б-Б на фиг.1на фиг .4 - то же, вариант исполнения,Устройство для перевода сердечника крестовины состоит из усовикового рельса 1, тяги 2 с элементами крепления в подвижного сердечника 3, который имеет острие 4 и подошву 5.На верхней части острий 4 подвижного сердечника 3 выполнена выемка б, образующая бурт 7 со стороны торца, В месте выемки 6 острие 4 подвижного сердечника 3 соединено с тягой 2 эле" ментами крепления, выполненными в виде ярма 8 и заиксированнымв закладкой 9, расположенной в ярме 8 под подошвой 5 подвижного сердечника 3, Закладка 9...
