Демидов

Номер патента: 785182

Опубликовано: 07.12.1980

Авторы: Власов, Гудис, Демидов, Ионов

МПК: B66C 23/88

Метки: грузоподъемности, крана, ограничитель, стрелового

...самым отключение приво" да при заданных грузовых характерисднс, В.Е. Ионов и В.М, Власов ИФФЪаоахиаФдтвЯВ 1 ИЯВЕаиЯУВвау-:-.-ОДоЕМНОС 1 Й СТРЕЛОВОГО ч А,"Для этого микропереключатель за% креплен на оси, а на трубе установ-лей упор","взаимодействующий с микропереключателем-при прогибе оси наразличных вылетах стрелы.На фиг. 1 дан вид ограничителя в 1 О разрезе; на фиг. 2 - сечение А-АФиг. 1.. Ограничитель содержит снлоизмеритефльнтый элемент, выполненный в виде,сон 1. Он установлен на попшнпннкав 1 в "2 в"прорваны 3 поворотное платфорыыкрана и в отверстия пяты 4 стрелы 5.В месте йаибольшего прогиба оси 1устанбвлен микропереключатель б. Через отверстие 7 в трубе 8 устанавли- ,2 О вается упор 9 с определенным заэо-ром между ним и штырем 10...

Номер патента: 783335

Опубликовано: 30.11.1980

Авторы: Андреевский, Демидов, Зубовский, Ильин, Лучутенков, Пушкарев, Рубекин

МПК: C10G 35/00

Метки: блоком, каталитического, реакторным, риформинга, установки

...как в сторону увеличения, так и в сторону уменьшения приводит к уменьшению величины указанной разности температур, Температура гаэопродуктовой смеси, подаваемой во второй реактор, поддерживается такой, чтобы концентрации З 5водорода в водородсодержащем газебыла не ниже заданного значения.Для этого при снижении концентрацииводорода в водородсодержащем газедо заданного значения регулировка Щтемпературы газопродуктовой смеси,подаваемой во второй реактор, прекращается, так как дальнейшее ре- "гулирование температуры приводит кснижению октанового числа выходногопродукта. Температуру газопродукто-"вой смеси, подаваемой в третий реактор, поддерживают такой, чтобы октановое число получаемого каталиэатабыло равно заданному значению. Для...

Номер патента: 783201

Опубликовано: 30.11.1980

Авторы: Боос, Демидов, Полякова, Торопов

МПК: B66C 23/26

Метки: грузоподъемный, кран

...3. Стрела 1 крана удлиняется с помощью вставок 4. Канатная растяжка 3 выполнена беэразъек ной с длнной, необходимой для стрелы максимальной длины. При работе крана с основной стрелой часть канатной растяжки намотана на специальное приспособление 5, расположенное на оголовке 6 стрелы.Приспособление для намотки резервной части растяжки расположено с боковых сторон оголовка стрелы и выполнено в виде кронштейнов 7 по два с каждой стороны. Каждый кронштейн имеет полуобечайку 8 и реборду 9, предохраняющую канат от спадания. Расстояние между кронштейнами выбирается таким, чтобы длина одного витка растяжки была кратна длине вставки стрелы. Устройство может быть расположено только с одной стороны оголовка стрелы, но тогда оно должно иметь...

Номер патента: 783198

Опубликовано: 30.11.1980

Авторы: Гудис, Демидов, Лопаткина

МПК: B66C 23/00

Метки: грузоподъемный, кран

...стороныот места крепления балки к поворотной платформе.На фиг. 1 изображен предлагаемыйгрузоподъемный кран, вид сбоку, нафиг. 2 - то же, вид сверху.Грузоподъемный кран состоит из поворотной платформы 1,стреленной в передней части и платформы. Стрела шарнирами 3 крепится к балке 4,которая с помощью оси 5 крепится к поворотной платформе, Ось 5 может быть расположена под некоторым углом к вертикали, Между платформой и балкой расположены упургие элементы 6 7 и выключатели 8, 9, включенные в электросхему с механизмами крана и звуковым сигналом (на чертеже не показано),Во время работы крана при достижении опасной величины касательных сил инерции, а также при косом натяжении грузовых канатов, превышающих допустимые величины, нагрузка на...

Номер патента: 779248

Опубликовано: 15.11.1980

Авторы: Демидов, Кравченко

МПК: B66C 1/10

Метки: имеющих, кантования, отверстия, строительных, элементов

...монтаже строительных элементов,Устройство для кантовання строительных элементов, имеющих отверстия, состоит из рамы 1, на которуюустанавливается траверса 2 с проушинами 3 для навешивания на грузоподьемное устройство.Рама 1 содержит стойки 4 и 5 сгнездами, а на траверсе 2 закрепленышарниры 6 и 7,На траверсе 2 закреплены штанги 8 и 9, расположенные одна параллельно другой, Штанги выполнены с отверстиями 10, в которые вставляются Фиксаторы 11 для удержания строительных элементов 12 с отверстиями 13 на штангах.Устройство работает следующим образом,фТраверса 2 с помощью грузоподъемного механизма устанавливается на раму 1 таким образом, чтобы шарниры 6 и 7 вошли в гнезда на раме 1.779248 формула изобретения 3Затем на штанги 8 и 9...

Номер патента: 778927

Опубликовано: 15.11.1980

Авторы: Демидов, Зальцман, Кузнецов, Мостовой, Чернов

МПК: B22D 29/00

Метки: отливок, охлаждения

...теплоотд1чи лучеиспусканием иконвекцией. 5ббе составляющие коэффициента теплоотдачи,при рассматриваемом способепринудительного охлаждения можно регулировать.Теплоотдача лучеиспусканием может 4 Обыть увеличена почти вдвое, если экран убрать на требуемое по расчетувремя, и излучение от поверхностиотливкив атмосферу цеха будет происходить беспрепятственно, м,ивки снимаа остаетсяна специвливают экТеплоотдача конвекцией может бытьувеличена при замене свободной конвекции, вынужденной в результате поддува воздуха в щель между экраном иповерхностьюотливки, или в результате движения опоки со снятым верхом вохладительной галлерее конвейера.При этом величина может возрастать с4-5 до 60 Вт/(м К),Регулируемое охлаждение позволяетполучить...

Номер патента: 776587

Опубликовано: 07.11.1980

Авторы: Бессонова, Гонтарь, Демидов, Масликова, Немцова, Поландова, Щербатенко

МПК: A21D 2/08

Метки: гидролизата, муки, приготовления, ферментативного

...количестве 1,0 кг подвергают электроконтактному прогреву в течение 15 мин до 70 С. При 60 С в обработанную молочнокислую закваску дозируют глюкоризин Г 20 Х в количестве 0,2 г при глюкоамилазной активности 3000 ед/г.После накопления в среде 60% глюкозы в ферментативный гидролизат для консервирования дозируют поваренную соль в количестве 30% от массы гидролизата и бромат калия в количестве 0,02% от массы гидролизата,П р и мер 2, Молочнокислую закваску с технологическими параметрами: рН 4,0, температура 40 С, влажность 65% в количестве 1,0 кг нагревают в теплообменнике до 95 С в течение 20 мин и затем при 65 С в нее дозируют глюкоризин Г 20 Х с глюкоамилазной активностью 1200 ед/г в количестве 0,4. После накопления в среде 60%776587...

Номер патента: 775479

Опубликовано: 30.10.1980

Авторы: Демидов, Кутовой, Шкурнело

МПК: F16H 25/24

Метки: винтовой, механизм

...1,Механизм содержит корпус 1, в котором с воэможностью вращения установлена приводная шестерня 2, от которой крутящий момент передается через параэитную шестерню 3, зубчатоеколесо 4 и зубчатую муту 5 гайке 6,которая на упорных подшипниках 7 установлена в сферических опорах 8,зафиксированных крышками 9 и 10,жестко закрепленными на корпусе 1,при этом крьвва 10 выполнена в видеполумуфты крестовой муфты и черезквадратный сухарь 11 связана с дру",гой полумуфтой 12, в которой размещен винт 13, снабженный продольным пазом 14, с которым взаимодействует скользящая шпонка 15, размещенная в полумуфте 12, предотвращаявинт 13 от проворота.Хеханиэм работает следующим образом.При вращении шестерни 2 происходитвращение гайки ь и продольное...

Номер патента: 775128

Опубликовано: 30.10.1980

Авторы: Демидов, Ионов, Максимов, Фульмахт, Шатов

МПК: C21B 7/14

Метки: вибротрамбовка

...2 с общим приводом 3, связанным с вибраторами 2 посредством двух клиноременных передач 4, передающих вращение через шкивы 5 валам б вибраторов 2. На валах б установлены жестко дебалансы 7 и свободно дебалансы 8, которые могут поворачиваться на 180 о относительно дебалансов 7. Вибрационные валы б выполнены с приливами (высту 1 пами) 9, которые контактируют с выступающими буртами 10 ступиц поворотных дебалансов 8. Неповоротные дебалансы 7 закреплены на валах б посредством шпонок 11.Работает вибротрамбовка следующим образом.При направлении вращения приводного электродвигателя 3, например влево, вращение через клиноременную передачу 4 передается на левый вал б. При вращении вала 6 его выступ 9 воздейст-вует на бурт 10 подвижного...

Номер патента: 774825

Опубликовано: 30.10.1980

Авторы: Богданов, Демидов, Намазбаев

МПК: B23C 1/12

Метки: головкой, инструментальной, поворотной, станок

...зубчатое колесо 37, которое находится в зацеплении с колесом 38, жестко связанным с кронштейном 2.Привод вращения корпуса 3 выполнен ь виде червячной передачи, обладающей самоторможением, где червяк 39 находится в зацеплении с ,осозубым колесом 40, жестко связанным с корпусом 3. С этим же колесом 40 находится в зацеплении зубчатое цилиндрическое колесо 41, закрепленное на валу 42, На этом же валу установлено коническое колесо 43, находящееся в зацеплении с колесом 44, закрепленным на валу 45 соосно с колесом 46. Колесо 46, закрепленное на валу 45, находится в зацеплении с колесом 47, установленным со свободой вращения на цилиндрической части кронштейна 2 соосно с последним. Колесо 47 находится в зацеплении с колесом 48,...

Номер патента: 773919

Опубликовано: 23.10.1980

Автор: Демидов

МПК: H03K 4/02

Метки: ступенчатого, формирователь

...запоминающего элемента 7. На выходе сумма О тара 3 устанавливается напряжение О, При этом конденсатор запоминающего элемента 7 заряжается через малое выходное сопротивление сумматора 3 до значения напряжения О . Параметры, 65 выбраны так, чтобы выполнялисьсоотношенияК,С Г; Я С ОТбч,/где Н, - выходное сопротивление сумматора 3;С - емкость каждого конденсаторазапоминающих элементов б и 7;Кэ - входное сопротивлениесогласующего усилителязапоминающих элементов6 и 7;С - длительность управляющеготактового импульса.При выполнении условия первого неравенства в течение первого полуперио,ца первого управляюцего тактового импульса напряжение на выходе запоминающего элемента 7 остается неизменными равным О . В течение второго пслупериода первого...

Номер патента: 773828

Опубликовано: 23.10.1980

Авторы: Артемьев, Демидов, Колоколкин, Лавковский

МПК: H02J 7/10

Метки: аккумуляторной, ассимметричным, батареи, заряда, током

...11 управления. Узел 17 сравнения состоит из интегратора 27 и нуль-органа 28. Интегратор шунтирован диодом 29 и электронным ключем 30, управляющий вход которого соединен с выходом 21 системы 11 управления.Устройство работает следующим образом,При включении питающих напряжений на выходе генератора 18 прямоугольных импульсов формируется сигнал, при котором импульсы управления на вентили 6, 7, инвертора не подаются, и ток на выходе выпрямителя 1, величина которого определяется установкой задатчика тока 15, протекает через вентили 4, 5 инвертора 3 и аккумуляторную батарею 10, заряжая ее.В момент времени 1 ь определяемый параметрами генератора, на его выходе формируется сигнал, который переводит выпрямитель 1 в инверторный режим и...

Номер патента: 773360

Опубликовано: 23.10.1980

Авторы: Баранов, Богачев, Гликман, Демидов, Калинин, Писакин, Симонов, Соколов, Стрельцов, Чечулин

МПК: F16K 31/00

Метки: выдачи, газов, сжатых

...газ, не поддерживая с определенной точностью заданное давление, и в случае, если потребитель может работать при давлениях, значительно меньших выходного давления редуктора, редуктор вырабатывает свой ресурс, снижая надежность устройства,Цель изобретения - повышение надежности устройства.Указанная цель достигается тем, что устройство снабжено электропневмоклапаном двойного действия с нормально закрытым выходом, соединенным с выходной магистралью, а вход электропневмоклапана соединен с входной магистралью устройства, причем запорный орган выполнен в виде пневмоклапана, управляющая полость которого соединена с нормально открытым выходом электропневмоклапана.На чертеже изображена схема предлагаемого устройства.Между входной а и...

Номер патента: 771397

Опубликовано: 15.10.1980

Авторы: Артемов, Володин, Демидов, Кустов, Матвеев, Никитин

МПК: F16K 17/04

Метки: клапан, переливной

...выполнены рабочие окна 3, калиброванное отверстие 4 и две одинаковые диаметрально расположенные проточки 5 и 6. Каналами 7 проточка 5 соединена с полостью 8, а проточка 6 - с входной полостью 9. На золотнике 2, охватывая 10 его, установлен затвор 10, выполненный ввиде стакана, нагруженного пружиной 11.При установившемся потоке рабочей жидкости, через клапан давления в полостях 8 и 9 равны и равнодействующая радиальных 15сил на затвор равна О. При появлении авто- колебаний клапана затвор 10 начинает совершать знакопеременное движение в осевом направлении, и чем больше амплитуда и частота колебаний затвора, тем больший перепад давления создается между полостя ми 8 и 9. При движении затвора 10 вверх,нанего действует радиальная сила...

Номер патента: 769161

Опубликовано: 07.10.1980

Авторы: Березов, Бриммер, Войнич, Дейнего, Демидов

МПК: F16H 47/06

Метки: гидромеханическая, реверсивная, трансмиссия

...гидрораспределитель18 подается в гидроцилиндр 17, который 25включает муфту 3 заднего хода, чем обеспечивается вращение насосного 5 и турбинного 6 колес гидродинамической передачи4 в обычном режиме заднего хода,Для обеспечения реверсирования рычаг 3025 последовательно переводят сначала внейтральное и затем в верхнее положение.При установке рычага 25 в нейтральноеположение ползун 24, перемещаясь тягой26 в осевом направлении, переводится в 35крайнее левое положение, в результате чего рукоятка 23 устанавливает двухпозиционный гидрораспределитель 22 в позицию, при которой жидкость от гидронасоса27 направляется к гидроцилиндру 21, включающему при этом муфту 8 блокировки,Одновременно рычаг 25 перемещает в вертикальном направлении...

Номер патента: 767787

Опубликовано: 30.09.1980

Авторы: Березов, Демидов, Клепов, Шехтман

МПК: G06G 7/48

Метки: моделирования, полей, трехмерных

...и первым усилителем 6 тока, выход которого подключен к первым входам синхронных детекторов 7, 89, выходами подСоединенных к индикаторам 10, 11, 12, а также генератор 13, сумматор 14, второй усилитель 15 тока, индикатор 16 потенциала и датчики 17, 18, 19 положения зонда, Выход сумматора 4 14, первый вход которого соединен с выходом генератора 13, а второй вход через усилитель 15 тока подключен к выходу 4 задания граничных условий, соединен с зондом 2. Индикатор 16 потенциала соединен с выходом усилителя 6 тока,а выход каждого из датчиков поЛожения зонда, входы которых связаны с блоком 3 механических колебаний, подключены ко вторым входам синхронных детекторов 7, 8, 9, Зонд 2 выполнен в виде металлического50 шарика, размеры которого...

Номер патента: 767723

Опубликовано: 30.09.1980

Авторы: Абрамов, Глушков, Демидов, Джавахян, Иванченко, Соснин

МПК: G05D 23/19

Метки: программного, температуры

...8 и 9 устанавливается необходимая для заданного технологического процесса длительность каждого участка температурной программы и скорости нарастания температуры на них (при нулевой скорости нарастания температуры будет получаться ступень изотермической выдержки) . При,исжатии кнопки Пуск блок 1 запуска обеспечивает включение генератора 2 тактовых импульсов и выдает кратковременный сигнал, поступающий на переключатель 7, который открывает элемент 10 переноса, и двоичный счетчик 6, который принудительно устанавливается в положение 1, соответствующее первому участку программы, На первой выходной шине дешифратора 5 появляется сигнал, который поступает в шифраторы 8 и 9. При этом происходит перенос в параллельном коде заданной выдержки...

Номер патента: 766736

Опубликовано: 30.09.1980

Авторы: Архипов, Богданов, Волков, Воробьев, Губин, Демидов, Кукса, Лактионов, Совинский

МПК: B22D 7/06

Метки: изложниц, литейная, отливки, расходуемые, форма, электроды

...со стороны, противоположной смещению стерж" ня.Литейная форма работает следую щим образом.За счет того, что литниковая сис" 6 О тема размещена со стороны наиболее массивной части отливки,создаются. условия для направленной кристаллизации металлов в поперечных сечениях Форьы. При этом в первую очередь кристаллизуется металл в наиболее удаленной от литниковой системы части отливки. Так как эта часть имеет наименьшее поперечное сечение, она стремится занять вогнутое положение, тем самым заставляя наиболее толстую часть отливки, прилегающую к литниковой системе, принять выпуклое положение. Одновременно с этим закристаллизовавшийся металл литниковой системы препятствует изгибу толстой стенки в укаэанном направлении, препятствуя короблению...

Номер патента: 765934

Опубликовано: 23.09.1980

Авторы: Высоцкий, Горохов, Демидов, Краус

МПК: H02H 7/10

Метки: забойной, искробезопасный, привод, тиристорный

...сопротивления 8, выполненные в виде дросселей насыщения на сердечниках с прямоугольной петлей гистерезиса, имеющих высокую магнитную проницаемость, включены на выходе преобразователя 1 в каждую силовую шину последовательно с нагрузкой. Наиболее вероятными местами искрения в контуре заземления являются контакт 9 между перемещающейся забойной машиной и конвейером, а также места соединений секций забойного конвейера 7.В период коммутации тиристоров преобразователя 1, длительность которого составляет единицы микросекунд, появляется импульс коммутационного тока, обусловлен765934 формула изобретения Составитель В. Литвиненко Редактор М. Ликович Тсхрсл К.ГГ 1 уфриц Корректор Г. Назарова Заказ 6928/19 Тираж 783 Подписное ВНИИГ 1 И...

Номер патента: 764714

Опубликовано: 23.09.1980

Авторы: Демидов, Дземешкевич, Курочкин, Шигарев

МПК: B01J 8/44

Метки: аппарата, газораспределительное, кипящего, слоя

...тем, что спицы нижних ярусов изогнуты, отверстия в них расположены на отогнутых концах, размещенных на одном уровне со спи- . цами верхнего яруса, причем все, отверстия расположены двумя продольными рядамн и направлены вниз, а центральная труба на конце снабжена коническим колпаком.. 30 Устройство работает следующим образом, Высокотемпературный теплоноситель подается в центральную воздухораспределительную трубу 1, откуда через полые спицы 2 и 3 и газовыпускные отверстия 4 поступает в кипящий слой.Установка конического колпака 5, обеспечивает плавное расширенйе сечения при вйводе отработанного теплоносителя в сепарационную камеру. Спицы 2 и 3 не имеют периферийного закреплеЪния, что не препятствует их расширению при прогреве, повышая...

Номер патента: 763686

Опубликовано: 15.09.1980

Авторы: Гальчуткин, Демидов, Солдаткин

МПК: G01D 15/20

Метки: механизм, печатающий

...пружины 9 в моментпечати и кулачка 10 при возврате в исходноеположение. Один конец пружины жестко свя.заи с печатающим литером, а другой - торцом упирается в штифт 11, закрепленный вколесе, и также жестко с цим связан,Кулачок 10 установлен на каретке 1 жестко и своей внутренней поверхностью контактирует со штифтами 12, закрепленными в печа.тающих литерах 7.В верхней части каретки 1 на оси 13 уста.новлен войлочный валик 14, являющийся красконосителем и находящийся в контакте с печатающими литерами, что обеспечивает периодическое нанесение краски на символы печата.ющих литеров.Устройство снабжено стрелкой - указателем15 текущего значения измеряемого технологического параметра.Печатающий механизм работает следующимобразом,Каретка 1 с...

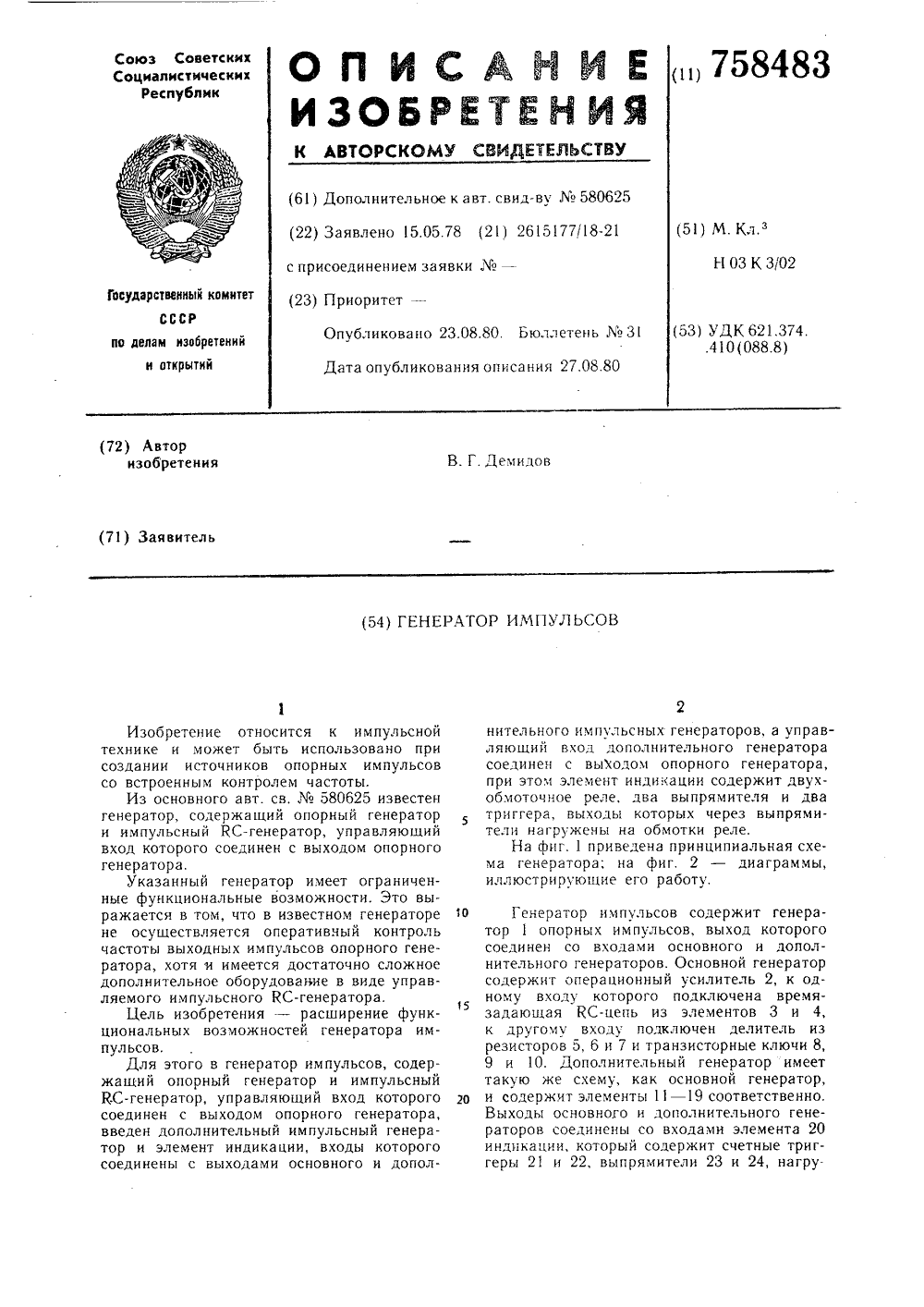

Номер патента: 758483

Опубликовано: 23.08.1980

Автор: Демидов

МПК: H03K 3/02

Метки: генератор, импульсов

...работа устройства, когда частотаопорного генератора находится в заданномдопуске, т. е. 1 Н ( 1 о ( 1 в, и соответственно,ТТ, Т, (1).В момент действия опорного импульса(момент 27 на фиг. 2 а) на выходах усилителей 2 и 11 устанавливается отрицательноенапряжение насыщения 1.1 (см. фиг. 2 в, 2 д)так как на инвертируюшие входы усилителейс делителей 5, 6, 7 и 14, 15, 16 поступаетположительное напряжение 111. Ключи 8,10, 17 и 19 заперты отрицательным выходным напряжением,После окончания входного импульсаключи 9 и 18 запираются, а конденсаторы 3и 12 начинают заряжаться через резисторы 4и 13 соответственно (см, фиг,. 2 б, 2 г). В момент времени 28 напряжение на конденсаторе 3 достигает уровня напряженияв результате чего напряжение на...

Номер патента: 754058

Опубликовано: 07.08.1980

Авторы: Андриенко, Вартанов, Демидов, Деркач, Карцев, Кузнецов, Мысов, Погребняк, Протасов, Рябов, Черников

МПК: E21C 27/22

Метки: выработок, горных, комбайн, проходки, проходческий, электротермической

...и платформы с рабочим органом, имеющим нагреватели инфракрасного излучения и механические породоразрушающие инструменты и состоящим из кольцевых насадок, образованных съемными секциями. Съемные секции оснащены нагревателями инфракрасного излучения и механическим породоразрушающим инструментом. Ходовая часть установлена на корпусе шарнирно и соединена с ним гидродо м крата ми.7540584но на всю поверхность забоя независимоот сечения проводимой выработки. Формула изобретения 311 фиг. 1 пок п общий вид проходчес кого комбайн; па фиг. 2 - рабочий орган ппоходческого комбайна со стороны забоя;и и фиг. 3 - вид на проходческий комбаин сзди.11 роходческий комбайн состоит из ходовой части 1, установленной шарнирно на корпусе 2, платформы 3,...

Номер патента: 753559

Опубликовано: 07.08.1980

Авторы: Богданов, Демидов, Шадрина

МПК: B23C 3/12

Метки: самоходный, станок, фрезерный

...18. Выступающий конец стакана 13 вставлен в паз 19 оси 3 подвижногокоромысла 5 и соединен с ней штифтом 20.Паз 21 коромысла 5 выполнен глухим, а зазор между коромыслом и стаканом 13 заполненэластичной, например поролоновойпрокладкой 22. Для защиты направляющих 7 подвижной оси 3 на ней установленывойлочные дворники 23,Определение усилия прижима ходовыхтележек 6 к обрабатываемому изделию осуществляется по отсчетному устройству 24,установленному снаружи корпуса 1. Приприжиме тележек 6 вращение от электродвигателя 9, через понижающий редуктор 10передается на винт 11. Гайка 12 начинаетперемещаться в стакане 13 вверх по винту 11и, сжимая набор тарельчатых пружин 15,перемещает стакан 13 с закрепленной с ним,осью 3. Ось 3 перемещается в...

Номер патента: 752744

Опубликовано: 30.07.1980

Авторы: Голин, Демидов, Казанский, Мучник, Рыдов

МПК: H02P 13/16

Метки: преобразователем, тиристорным

...напряжения сети переменного тока. Сигнал внутри поддиапазона формируетея блоком задания 1 на выходе 11 (фиг. 2,в). Максимальная амплитуда этого сигнала соответствует максимальной амплитуде временной развертки. Сигнал на выходе 10 соответствует количеству полных поддиапазонов, содержащихся в сигнале задания (фиг. 2,ж). Сигнал с выхода 11 поступает на управляющий вход блока задержки (2, а) сигнал с выхода 12 - на вход дешифратора кода 3.В момент совпадения величины . сигнала задания, сформированного блоком задания 1 на выходе, 11, с мгновенным значением временной развертки блок задержки 2 формирует на своем выходе передний фронт импульса, задний фронт которого совпадает со следующим моментом перехода через нуль напряжений фаз,...

Номер патента: 752436

Опубликовано: 30.07.1980

Авторы: Демидов, Джавахян, Иванченко, Лазукин, Махаринов, Силаев

МПК: G08C 15/08

Метки: многоканальное, телеизмерительное

...- со второй обкладкой конденсатора и с отрицательной клем.мой питания операционного усилителя, выходоперационного усилителя через контакты кодовых реле соединен со входами соответствующих блоков регистрации,Схема устройства показана на чертеже.Устроиство содержит резистивные датчики1 - 3, контакты 4 - 6 кодовых реле опроса, контакты 7 - 9 реле компенсации, контакты 1012 кодового реле, контакты 13 компенсации,линию 14 связи, узел 15 нормализации, выпол.ненный на источнике 16 питания и резисторе 17,операционный усилитель 18, полевые транзисторы 19 и 20, конденсаторы 21 и 22, блоки23-25 регистрации.Работа устройства происходит следующимобразом,При включенных кодовых реле опроса назажимах резистора 17 появляется некоторое на.пряжение,...

Номер патента: 751453

Опубликовано: 30.07.1980

Авторы: Бородай, Демидов, Ерошкин, Шевцова

МПК: B07B 7/083

Метки: вихревой, сепаратор

...ао На фиг. 1 изображен схемапически вихревой сепаратор; на фип. 2 - 1 вид по спрелке А на фиг. 1.Вихревой сепаратор включает запрузочный патрубок 1 для подачи сыпучего материала в корпус 2, на боковой поверх,ности которого установлены сопла,З и пат,рубок 4 для удаления воздуха с мелкой фра)кцией.В центральной части корпуса соосно установлен неподвижный диск б с канавкои б и спиральными каналами 7. В нижней части корпуса 2 установлен сборник ирупной фракции 8,Раббота вихревого сепаратора осуществляется следующим образом.Исходный материал поступает в корпус 2, в котором под действием разряжения струи воздуха, поступающие из сопл 3 и спиральных ханалов 7, сообщающихся с атмосферой, образуют вихревой воздуш751453 Составител Гоич...

Номер патента: 750129

Опубликовано: 23.07.1980

Авторы: Белорусец, Богданов, Демидов, Железняков, Семенов, Тюрин

МПК: F04B 37/02

Метки: криоадсорбционный, насос

...тем, что в камере лля мелкодисперсного адсорбента установлен спиральный трубопровод для подачи теплоносителя в период регенерации.На чертеже изображен криоадсорбционный насос, продольный разрез,Криоадсорбционный насос содержит ем- костьдля криогенной жидкости и жестко 2укрепленную на ее наружной поверхности камеру 2 для мелкодисперсного адсорбента 3, Стенки камеры 2 для адсорбента выполнены из пористого, оптически непрозрачного материала с высоким коэффициентом теплопроволности. В камере 2 лля мелкодисперсного адсорбента 3 установлен спиральный трубопровод 4 для полачи теплоносителя.В период регенерации криоадсорбционного насоса через спиральный трубопровод 4 подается горячий теплоноситель, например горячий газ, что вызывает десорбцию...

Номер патента: 748120

Опубликовано: 15.07.1980

Авторы: Бражкин, Демидов, Исаев, Кудинов

МПК: G01B 3/18

Метки: непараллельности, осей, отверстий, пневматическое

...22 сравнения соединен с соплом 13 каретки базируемого отверстия и соплом 21 противодавления 4 но второй нетв элемент 23сравнения соединен с соплами 14 и 15кареток поверяемого отверстия, Выходы этих элементов сравнения пернойступени соединены с входами элемента 24 сравнения второй ступени, выход которого соединен с отсчетнойчастью 25. В одну из ветвей первойступени может быть включен, масштабный преобразователь 26.Устройство работает следующим образом. Контролируемый объект, например шатун кривошипно-шатунного двигателя, одним из отверстий надеваютна базирующую призматическую оправку 2 до точечного упора б. Контактные точки 2-5 базируют контролируемый объект по образующим отверстия.Поступательно подвижные каретки 8и 9 вводят н...

Номер патента: 746421

Опубликовано: 05.07.1980

Авторы: Авдушев, Гольдшмид, Демидов

МПК: G05B 19/02

Метки: металлорежущим, станком

...по оси Е, переключатель 5 плоскости копирования, второй, усилитель 6, коммутатор 7, сумматор 8, преобразователь 9 напряжения, усилитель 10, преобразователь 11 "напряжение.фаза", ключ 12, источник 13 переменного напряжения с фиксированной фазой и фазовые дискриминаторы 14 и 15, палец 16 копировального прибора 1, и копир 17 (см, фиг, 2).Устройство работает следующим образом,При относительном перемещении копироваль. ного прибора 1 и копира в датчиках 2, 3, 4 вырабатываются сигналы, пропорциональные отклонению пальца и зависящие от утла копирования. Через контакты переключателя 5Когда палец 16 войдет в соприкосновение с копиром 17, на выходе хотя бы одного из датчиков 2, 3, 4 появится напряжение, кото. рое через усилитель 6 включит...
