Номер патента: 861258

Опубликовано: 07.09.1981

Авторы: Демидов, Кутовой, Павлов, Селиванов

МПК: B65H 54/76

Метки: движущейся, нитей, подложке, раскладки

...работы устройства устанавливается копир 17 и эксцентрик 12 снеобходимым эксцентриситетом е, включается подача сжатого воздуха, затем катушки с нитями 4 устанавливаются накорпусе 2. Нити заправляются в трубки 1 б,из которых за счет эжекции воздухомони попадают в трубки 8. Затем их заправляют под лапки 27, включают привод движущейся подложки 1 и привод раскладчика 5, приводные валики б и 7 которогообеспечивают возвратно - поступательноедвижение каретки 10. Направление движения определяется в зависимости от того,с каким из ходовых валиков зацепляетсямеханизм реверсирования движения, находящийся в корпусе каретки. Длина ходакаретки 10 регулируется установкой втулок 30 на приводном валике 7.Вращающийся приводной валик б передает движение...

Номер патента: 858213

Опубликовано: 23.08.1981

Авторы: Адаменко, Григорьев, Демидов

МПК: H04R 5/02

Метки: звукопередачи, стереофонической

...во вторичном звуковом поле располагаются наполуокружности с центром в месте слушания, т. е. удалены на равные расстояния от слушателя что и ведет кискажению воспроизводимой панорамыи к размыванию кажущихся источниковзвука.Цель изобретения - обеспечение1 Он атураль ности э вучания,Указанная цель достигается тем,что в системе стереофонической звуко, передачи, содержащей пары микрофонов,размещенных перед ансамблем, и соответствующее им количество пар громкоговорителей, расположенных перед слушателем и соединенных с микрофонамиканалами эвукопередачи, пары микрофонов расположены условными рядами равномерно по боковым сторонам перимет Ора площади, занимаемой ансамблем, агромкоговорители размещены также рядами, соответствующими...

Номер патента: 856776

Опубликовано: 23.08.1981

Авторы: Демидов, Ефимов

МПК: B24B 55/02

Метки: жидкости, подачи, смазочно-охлаждающей

...поверхности пришлифовании профилированными по радиусу абразивными кругами.Указанная цель достигается тем,что в гидроаэродинамическом сопле,имеющем козырек, охватывающий рабочую поверхность круга, и колеко, последнее выполнеко в виде поверхности 25усеченного конуса, ось которого располагается в плоскости, перпендикулярной оси вращения круга и является касательной оси рабочей поверхностикруга (к оси тора),На фиг. 1 изображено предлагаемоеустройство, общий вид; на фиг. 2 -разрез А-А на фиг. 1; на фиг. 3 -разрез Б-Б на фиг.Предлагаемое устройство имеет сопло 1 с пазом под шлнфовальный круг 2,состоящее из усеченной конусной части (колено) и соосно расположенного кней полого цилиндра, охватывающегорабочую поверхность шлифовальногокруга 2,Ось...

Номер патента: 856721

Опубликовано: 23.08.1981

Авторы: Демидов, Курилин

МПК: B23K 37/04

Метки: сборки, сварку

...1 П-образную раму, оснащенную вертикальным упором с призматическим прижимом 2 и горизонтальными упорами 3 и 4. На основаниисим метрично вертикальному упору смонтированы также две призмы 5 и 6. Верхний упор связан с винтовым механизмом 7, а упоры 3 и 4 установлены в направляющих 8 и 9 и кинематически связаны с маховиками 10 и 11.Кроме того, на основании 1 установленыролики 12, поддерживающие балку, выполненную из нижнего 13 и верхнего 14 уголков.856721 Формула изобретения 3Устройство работает следующим образом.Нижний уголок 13 одним концом укладывают в пазы нижних призм 5 и.6, Приэтом остальная часть опирается на ролики12, установленные на основании 1. Затемна нижний уголок 13 укладывают верхний.уголок 14. Подвижные горизонтальные упоры...

Номер патента: 856678

Опубликовано: 23.08.1981

Авторы: Богданов, Голубев, Демидов, Намазбаев

МПК: B23B 45/00

Метки: переносной, расточный, станок

...с возможностью осевого перемещения коническое зубчатое .колесо 25 Кроме этого,коническое зубчатое колесо 25 размещено со свободой вращения, но с фиксацией от осевого перемещения в верхней: части каретки 9, и находится в зацеплении с коническим зубчатым колесом 26, закрепленным на ходовом винте 27, который помещен в резьбовое отверстие резцедержателя 17. На нижСней плоскости корпуса 1 закреплены опоры 28, которыми станок опирается на изделие 29. Крепление станка про-" изводится при помощи тяги. 30, размещенной в шпинделе и планшайбе рядом с приводными валами 13 и 21, трехлучевой опоры 31, которая зак-; реплена на тяге 30 и притянута к изделию со стороны шпинделя гайкой 32 до упора в крышку 33 станка. В .случае размещения на...

Номер патента: 856619

Опубликовано: 23.08.1981

Авторы: Ганюшкин, Гельман, Демидов, Мифтадинов, Наумов

МПК: B21D 17/02

Метки: плунжерному, прессу, штамп

...страгивания ступенчатого толкателя 4 при досьланиизаготовки яе превьппала необходимой в"личин ь 1.Включают пресс и плунжер 2 вместе с установленным на нем корпусом 1 идет вниз.Кривошип 15 отводит ползун 14 устройства 7подачи заготовки вправо. В конце хода плунжера 2 вниз ось отверстия в ползуне 14 совпадает с осью трубчатого питателя 13, заполненного заготовками, поступающими из бункернога загрузочного устройства 12, и заготовка западает в отверстие в ползуне 14, При этомматрица 5 входит в профильное отверстие вдосылателе б и ступенчатый толкатель 4, упираясь досылателем 6 в плечики на пуансонах 10,останавливается, а корпус 1 доходит вниз доналожения, при котором нажимная втулка 9,взаимодействуя своей конической поверхностьюс конусными...

Номер патента: 852779

Опубликовано: 07.08.1981

Авторы: Боос, Власов, Демидов, Торопов

МПК: B66C 23/36

Метки: грузоподъемный, кран

...длины; на фиг, 3 - узел 1 на фиг. 1; на фиг. 4 - то же, вид сверху 30(в разрезе); на фиг. 5 - сечение А - А на фиг. 1,Грузоподъемный кран содержит стрелу 1, траверсу 2, стреловой полиспаст 3, стреловую безразъемную растяжку 4, имеющую канат, необходимый для работы крана со стрелой максимальной длины.К траверсе 2 закреплена подвижная обойма 5 стрелового полиспаста. На боковых листах 6 траверсы 2 для размещения части стреловой растяжки закреплена обечайка 7 приспособления для наматывания стреловой растяжки. Реборды 8 расположены вдоль листов 6, и каждая охватывает сразу две обечайки, одновременно увеличивая жесткость траверсы. Стреловая растяжка 4 пропускается через втулки 9, установленные на оголовке 10 стрелы, Концы растяжки...

Номер патента: 852500

Опубликовано: 07.08.1981

Авторы: Веткасов, Демидов, Ефимов

МПК: B23Q 11/10

Метки: жидкости, подачи, смазочно-охлажда-ющей

...СОЖ,Наиболее близким техничвским,решением является устройство для подачи смазочно-охлаждающей жидкости (СОЖ), состоящее из двух гермевичных,резервуаров, тидронасоса, регулирующих электромагнитных устройств, системы подачи сжатого воздуха и системы трубопроводов 21.Однако оно не обеспечивает непрерывную подачу СОЖ под высоким давлением, так как для заполнения основного резервуара необходимо прыратить подачу сжатого воздуха, а второй резервуар служит для периодического наполнения основного. Цель изобретения - обеспечение непрерывной подачи СОЖ под высоким давлением.Это достигается за счет того, что резервуары соединены трубопроводами между собой, с системой подачи сжатого воздуха, .с гидронасосом и с соплом, при этом упомянутйе...

Номер патента: 852454

Опубликовано: 07.08.1981

Авторы: Богданов, Голубев, Демидов, Намазбаев

МПК: B23B 45/00

Метки: переносной, станок

...поджатом состоянии при помощи кр.шкц 1 б. УсЛис поджатия рассчитантак;м ооразом, что при свободно стоящем стНкс подпятник 14 нс Входит в пицоль,Станок работает следующим образом Б оюре 4 и в опоре 3, которая лежит в одной плоскости с опорой 4 и шпинделем, прсдва 1 Тел.но выдвигают прц помощ. чернчцых пар 11 и 12 цицолп 13 ца 1 О -- 15,Г.Г 1:о сравцеГппо с другими опорами,. Затем станок устанавливают ца обрабать васмос з,Гслге 17 цад отверстием, которое цсооход 1 мо расточцть. За счет Пални я выдыпутых оцор станок Имеет свободу цс. которого качания, Расположцв ца площадке а корпуса 1 уровень перпендикулярно плОскостц (ца че Гсжс цс цказан), цроход 5 цсй чс 1 сз Оп 01 у 4, цпицель и ОПОу 3, поочередно выдвигаюч при помощи черьячцых...

Номер патента: 850565

Опубликовано: 30.07.1981

Авторы: Гудис, Демидов, Торопов

МПК: B66D 3/06

Метки: крюковая, обойма

...на кране (вместо 4-х.кратнойна длинных стрелах) приведет, в свою10 очередь, к увеличению производительности крана и значительной экономииканата.Экономический эффект от внедренияпредлагаемого изображения на пред 15 приятии составит 10-15 тыс.руб. формула изобретения Крюковая обойма содержит две щеки 1, стянутые между собой шпильками, крюк 2, траверсу 3 и две параллельные оси 4 и 5, расположенные в горизонтальной плоскости. Блоки 6 и 7 расположенные на оси 4, сдвинуты относительно блоков 8 и 9 так, что блоки 6 и 9 лежат в одной вертикальной плоскости. Каждый блок 6 и 9 установлен на втулке 10, которая свободно перемещается на оси, Фиксация блока в крайних положениях осуществляется цилиндрической втулкой 11, разрезанной вдоль...

Номер патента: 849434

Опубликовано: 23.07.1981

Автор: Демидов

МПК: H03H 9/00

Метки: многоэлементный, пьезопреобразователь

...4 с помощью межсоединений 6. Элементы 4 состоятиз электродов 7 и 8 и слоя пьезоэлектрика 9 между ними. Элементы 5могут быть выполнены в виде пленочных резисторов 10 (фиг. 2) или ввиде конденсаторов., состоящих изэлектродов 11 и 12 и слоя,диэлектрика 1 3 между ними (фиг. 3) .Устройство работает следующимобразом,Если на вход (и выход) пьезопреобразователя подано переменное напряжение, то ток, протекающий черезпьезоэлектрические конденсаторы 4,зависит от дополнительных элементов5 которые могут быть подсоединенык пьезоэлектрическим конденсаторам 4последовательно или параллельно, какэто удобнее для Формирования общегоимпеданса пьезопреобразователя. Вкачестве дополнительных элементов,позволяющих сформировать требуемоераспределение тока в...

Номер патента: 848562

Опубликовано: 23.07.1981

Авторы: Демидов, Мурач, Парц, Травкин

МПК: E21B 10/02

Метки: буровое, долото, лопастное

...и эффективность бурениярезко снижается. А увеличение твердости опорных пластин снижает эффектсамозатачивания резцов.Цель изобретения - повышение эффективности бурения за счет болееполного разрушения приподнятыхчастей забоя, не перекрытых резцами.Указанная цель достигается тем,что в буровом лопастном долоте,лопасти которого содержат твердосплавные резцы и опорные пластиныиз материала меньшей твердости, каждая из опорных пластин снабжена 15 дополнительной пластиной, в которойзакреплены резцы, причем твердостьдополнительной пластины меньше твердости резцов, но больше твердости848562 Формула изобретения Составитель Г. ПодколзинИванова Техред Н.Ковалева Корректор Н. Швыдка акто по делам изобретений и открыти13035, Москва, Ж, Раушская наб....

Номер патента: 846634

Опубликовано: 15.07.1981

Авторы: Демидов, Зиневич

МПК: E02C 3/00

Метки: гидротехническое, сооружение

...укрепленныев стене цилиндрического здания машинного зала 11. Вращение каждогоиэ барабанов осуществляется электрическими или гидравлическими двигателями 12 и передается через передаточные механизмы 13 на зубчатую 14или цеэочную 15 рейку, прикрепленнуюк барабану с внутренней стороны, Для,жесткого скрепления, что необходимо на период разворота поворотногоустройства, барабаны снабжены узломстопорения 16 их друг относительнодругд,Здание машинного зала имеет несколько перекрытий 17, на которых исмонтированы передаточные механизмыи приводные двигатели, а такжевспомогательные механизмы, пускорегулирующая аппаратура и другоеоборудование. В центре машинногозала расположена лестничная клетка18 с лифтом, связывающие этажи машинного зала с постом...

Номер патента: 845202

Опубликовано: 07.07.1981

Авторы: Демидов, Демченко, Кочнова, Нижанковский, Федорин

МПК: H01R 43/04

Метки: выводами, монтажныхпроводов, соединения, штыревыми

...- с пуклей 61 (фиг, 1 О и 1). Палец 62, размешенный в пазу 60 втулки 34, фиксирует последнюю в заданном положении, а пукля 61 облегчает закладку монтажного провода в продольный канал 56 шпинделя 36. Упор 37 расположен в отверстии 63 указателя 46. Во втулке 34 выполнены канавки 64.Устройство для соединения методом накрутки монтажных проводов со штыревыми выводами работает следующим образом.Предварительно устанавливают упор 37 в положение, соответствующее расположению (1, 11 или 111) накрутки по длине штыревого вывода. Для этого конец отвертки вставляют в отверстие 63 указателя 46 таким образом, чтобы лезвие отвертки попало в шлицевой паз 52 в торце упора 37 (фиг. 6), Посредством отвертки перемещают (вдавливают) упор 37 внутрь...

Номер патента: 844375

Опубликовано: 07.07.1981

Авторы: Воронцов, Галимов, Гальперин, Демидов, Доронин, Мосина, Немова, Шулепов

МПК: B29J 5/02

Метки: древесная, масса, прессовочная

...полистирола при следующем соотношении компонентов, мас,%:Древесные опилки 50 - 70 Измельченные отходыполистирола 15 - 40Фенолформ аль ла84437 физико-механическое свойство пресс-массы Номер рецептуры древесной массы прочностьпри статиЧЕСКОМ ИЗГИбе, кгс/сма ударнаявязкость, кгс см/см 2 пРО НОсть твердОстьПРОЧНОСТЬпри ежа- кгс/мм 2тии, кгс/см 2 ВОДОПОГЛО- щение за 24 ч, % НЛОтНОСтЬ,кг/м1180 1230 1080 1240 1100 7,6 8,2 6,3 8,1 4,0 22,0 24,0 20,0 26,0 20,0 2,6 2,3 2,8 1,5 3,0 1260 1250 1300 1200 1300 - 1390 560 610 530 660 500 Использование указанной пресс-массыпозволяет снизить стоимость изделий изнее за счет сокращения расхода смолы,улучшить физико-механические свойства их 30и утилизировать отходы химической промышленности -...

Номер патента: 844361

Опубликовано: 07.07.1981

Авторы: Демидов, Жукова, Никитин, Павлов

МПК: B29G 1/00

Метки: армированных, вакуумного, пластиков, прессо-вания

...ее сопряжения сосмежной формой или со смежной еечастью. Фланцы 7 и 8 (фиг. 2) смежныхчастей форм отогнуты в противоположныестороны от линии их стыка таким образом,что их наружные поверхности в совокупности образуют пояс 10 с цилиндрическойповерхностью (плоскость является поверхностью цилиндра бесконечно большого радиуса). Пояс сопряжения форм 1 и 2 замкнут, 11 ояса сочленения частей 3, 4, б и бформы 2 замыкаются на поясе сопряженияформ 1 и 2. Цилиндрические поверхностипоясов в каждом их пересечении являютсякасательными друг к другу.На пояса наклеиваются герметизирующие ленты 11. Заготовка 12 укладываетсямежду формами 1 и 2, вакуум в формующей полости создается через штуцер 18.Устройство работает следующим образом.Заготовка 12...

Номер патента: 843172

Опубликовано: 30.06.1981

Авторы: Демидов, Стеценко

МПК: H03K 3/017

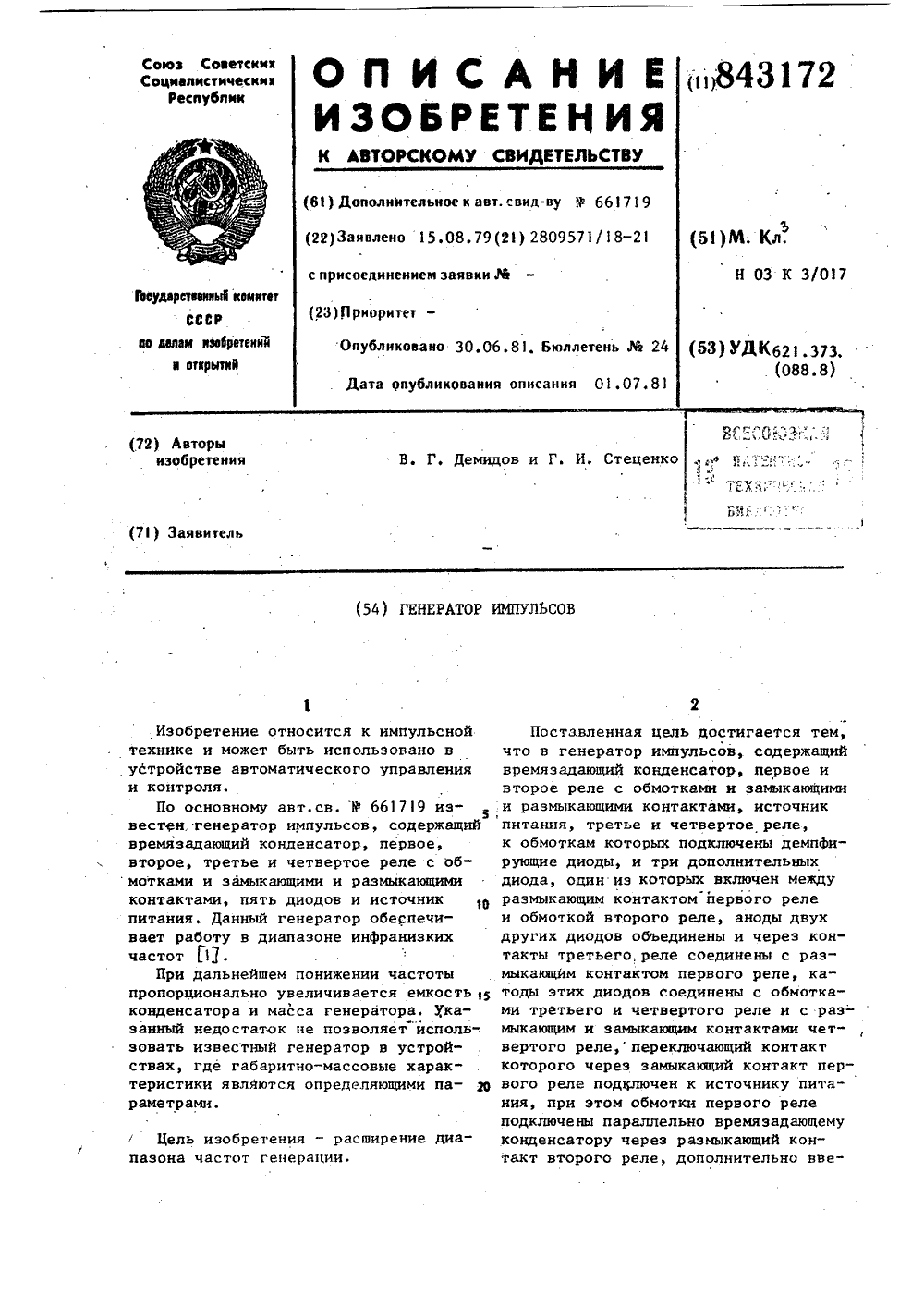

Метки: генератор, импульсов

...1-1 и размыкающийконтакт 4-1 подключается к шине 17источника питания (фиг. 2 г).В интервале времениь Ь конденсатор 5 разряжается через обмотку первого реле 1 (фиг. 2 в). Диод 6 препятствует разряду конденсатора 5 наобмотку второго реле 2, .В момент времени 1 ток в обмотке.первого реле 1 становится равным токуотпускания, и первое реле 1 выключается. Третье реле 3 во время перелетапереключающего контакта 1-1 остаетсяво включенном состоянии за счет действия демпфирующего диода 9, которыйувеличивает время отпускания третьегореле 3,После выключения первого реле 1 через размыкающий контакт 1-1 обмоткивторого реле 2 вновь подключается кшине источника питания и второе реле 2 срабатывает во второй раз(фиг.2 б). Третье реле 3 остается вовключенном...

Номер патента: 842050

Опубликовано: 30.06.1981

Авторы: Демидов, Жуков, Лемперт, Плешаков, Семенов, Серпокрылов

МПК: C02F 11/04

Метки: вод, сброженныхосадков, сточных

...и коллоидные частицыосадка, в результате чего увеличивается его водоотдача, улучшаетсяспособность к вакуумфильтрованию,центрифугированию и т,д,Подача раствора хроматов или бихроматов одновременно с загрузкой в метантенк осадка упрощает проведение.процесса подготовки осадка к обеэвоживанию,Если .в качестве реагента использовать хроматы или бихроматы хромсодержащих сточных вод, то это снизитсебестоимость обработки осадков. 20П р и м е р. Проводят подготовку кобезвоживанию анаэробно сброженногоосадка городских сточных вод. В качестве реагента используют бихроматкалия. Условия анаэробного сбраживания мезофильные. Начальное рельноесопротивление осадка 465 10 см/г.В смеситель подают сырой осадокгородских очистных сооружений, тудаже...

Номер патента: 841639

Опубликовано: 30.06.1981

Авторы: Демидов, Евстигнеева, Иванько

МПК: B01D 11/04

Метки: жидкости, жидкостью, противоточной, цикличес-кой, экстракции

...15 одновременно переключаются в такое положение, при котором в верхнюю камеру 7 пульсатора 3 поступает жирное масло из испарителя 11, а из нижней камеры 8 жирное масло сбрасывается в сборник 16, находящийся под пониженным, по сравнению с рабочим, давлением (2 кгс/см Вследствие разности давлений в камерах 7 и 8 плунжер пульсатора перемешается вниз и при этом происходит подача двуокиси углерода, находящейся в камере 5 пульса- тора, в нижнюю часть колонны 9; подача рафината, находящегося в камере 6 пульсатора в испаритель1; всасывание экстракта из верха колонны 9 в кру 4 пульсатора, в которую одновременно на сосом 2 подается определенное количество кориандрового масла.В этот период в экстракционной колонне 9 происходит продавливание...

Номер патента: 840363

Опубликовано: 23.06.1981

Авторы: Гущин, Демидов, Дудин, Епимахов, Корнев

МПК: E21C 41/06

Метки: выпуска, руды

...по выпускной воронке.Из вспомогательной выработки 1 разубоживают целик 2 скважинами 3 до контакта с отбитой рудой, находящейся в мертвой зоне 4 в воронке 5 выпуска, за зоной 6 потока руды.8403 б 3 Формула изобретения ВНИИПИ Заказ 47 О/46 Тираж 627 ПодписноеФилиал ППП Патент, г. Ужгород, ул. Проектная, 4 ВО вспомогательную выработку устанавливают гидропневматическое устройство 7, являющееся генератором импульсов и подсоединяют его к скважинам 3, в которых могут быть размещены трубы. Диаметр скважины (труб) и система открывания резервуа ров подбираются таким образом, чтобы достигаемая при этом скорость истечения их резервуаров была минимум на один-два порядка выше скорости фильтрации жидкости через обрушенную руду. Вода подается в...

Номер патента: 840130

Опубликовано: 23.06.1981

Авторы: Айзатулов, Борисов, Буймов, Винокуров, Демидов, Довгопол, Минцис, Смирнов, Фугман, Челпан, Щекалев

МПК: C21C 5/28

Метки: выплавки, стали

...экзотермическоговзаимодействия элементарного Ае,ис кислородом дутья и, следовательно,ускорению массообменных процессов,как в самом шлаке, так и между шлаком5и металлом, а также к повьппению жидкоподвижного шлака. Этому же способст"вует и наличие в выбойке фтористых соединений натрия и алюминия.П р и м е р. В 300-тонном конверторе выплавляют сталь Зпс, В конвертор заливают 50-100 т лома, на который присаживают 13,6-16,4 т известис содержанием 87,5-90,2/ СаО. Затемзаливают 260-312 т чугуна, содержащего,Е : 0,47-0,64 Мп; 0,28-0,89 51;0,10-0,26 Р; 0,026-0,072 5, Остальное количество извести (3-6 т) присаживают в течение первых 3-5 минпродувки. Выбойку футеровки электролизных ванн производства алюминия вколичестве 0,5-0,8 т присаживают...

Номер патента: 840008

Опубликовано: 23.06.1981

Авторы: Демидов, Торопов, Чумаков

МПК: B66C 23/36

Метки: kpaha, грузо-подемного, гусеничного, подготовки, транспортировке

...крюковой обоймы 2, закрепленной за якорь 3, накло няют в сторону стрелы. После того, как гусеничная балка 4 приподнимается, ее снимают с цапф 5, которые являются концами продольных балок б ходовой рамы 7 крана. На каждую цапфу 5 устанавливается подкатная тележка 8. Затем кран опускают на подкатные тележки, отсоединяют крю - ковую обойму от якоря и разворачивают поворотную часть на 180 . Таким же образом с помощью якоря (груза) приподнимают вторую гусеничную балку 9 и снимают ее. После этого подкатывают под противовесную часть 10 крана тягач 11 и устанавливают (опускают) кран на седло 12 тягача. Для крепления в седле на кране име 840008ется штырь 13. Подкатная тележка 8 содержит колеса 14., ось 15, стакан 16 и проушины 17. Крепление...

Номер патента: 838840

Опубликовано: 15.06.1981

Авторы: Бостенков, Демидов, Подколодный

МПК: H01R 39/64

Метки: токосъемное

...7. В этом случае на щетку 2 действуют сила пружины 1 и электромагнитная сила обмотки 5, причем электромагнитная сила прямо пропорциональна току нагрузки электри ческой машины, протекающему через щетку 2 и обмотку 5, а сила пружины 1 не зависит от тока нагрузки. По мере износа щетки 2 сила нажатия пружины 1 уменьшается, а электромагнитная сила обмотки 5 увеличивается, так как магнитопроводящая пластина 3 втягивается в магнитопроводящую обойму 4 и потоки рассеяния уменьшаются.Снабжение токосъемного устройства установленной на магнитопроводящей обойме 25 обмоткой и закрепленной на пружине магнитопроводящей пластиной позволяет повысить надежность работы за счет равномерного нажатия на щетку по мере износа последней, а также за счет...

Номер патента: 836599

Опубликовано: 07.06.1981

Автор: Демидов

МПК: G01R 23/00

Метки: частоты

...операционным усилителем 10 и делителем на резис-. торах 11 и 12, и разрядный ключ 13. Работает устройство следующим образом.Входные импульсы (см. фиг. 2 а) ,с частотой ГН периодически открывает ключ 13, разряжая конденсатор 3 ( фиг. 26), На участке, где ГН,: Г напряжение на конденсаторе не достигает напряжения О, установленного 1 О на резисторе 12. Вследствие этого на выходе усилителя 10 устанавливается отрицательное напряжение насыщения, которым заперт диод 8 (см. фиг, 2 г). Тиристор 4 на этом участ ке не включается, так как напряжение его включения ОЭКд выбрано большим, чем напряжение О . 1 акнм образом обмотки реле 7 обесточены и контакты 7-1 разомкнуты, 20На втором участкегде Гн Гз(ГЗ напряжение на конденсаторе 3 периодически...

Номер патента: 835827

Опубликовано: 07.06.1981

Авторы: Демидов, Кохан, Махнев, Хохряков

МПК: B30B 15/02

Метки: вставок, замок, крепления, сбор-ных, штампов

...с В корпусе 1 штампа ка 2. На сопрягаемых п 5 ки 2 и корпуса 1 выпол навка 3. В корпусе 1 тапгенциальный канал 4 Замок для крепления ампов расположен вЗамок состоит из шарико с зазором на трос 6 и уста ду ними с наружным диам диаметру шариков, пружин 15 находящейся в одном из пружины сжатия 8 и поло 9 с внутренней резьбой. Ш ны на переднем конце зам помощью запаянных узлов 20 размещен в отверстии, ось дит через тангенциальный к Замок для крепления в штампов работает следующ В кольцевую канавку 3,25 сопрягающимися поверхнос и вставки 2, вводится замок Шарики 6, перемещаясь тактируют между собой за тора - пружины сжатия 9,30 щения самопроизвольного835827 1. Замок для крепления вставок сборныхштампов, содержащий шарики, располо 5 женные...

Номер патента: 835645

Опубликовано: 07.06.1981

Авторы: Демидов, Ковалевич, Ложечников, Шедько

МПК: B22F 3/18

Метки: ctaha, валкипрокатного, подачи, порошка

...ряд над прокатными валками. Причемрабочие органы вибраторов расположеныу зоны деформации,1. 10К недостаткам данной конструкции следует отнести невысокую ее эффективность,так как эффект достигается в основномпредварительным (вибрационным) уплотнением порошка без существенного увеличения давления его на валки. Кроме того,наличие нескольких вибраторов усложняетконструкцию устройства,Наиболее близким к изобретению потехнической сущности и достигаемому эффекту является устройство для подачи порошка в валки прокатного стана, содержащее бункер и установленный в нем виброэлемент, Виброэлемент выполнен в виденескольких пластин, соединенных в виде 25рамки. Колебания виброэлемента осуществляются в направлении, перпендикулярном направлению...

Номер патента: 834368

Опубликовано: 30.05.1981

Авторы: Демидов, Лебедев, Смирнов

МПК: F16N 15/02

Метки: поверхноститрения

...приводит к образованию натповерх. ности слоя меди, имеющей повышенную.), 36 100 Оксидированная 126 0,51 63 С нанесеннымслоем медиПредлагаемая 0,36 226 178 ВНИИПИ Заказ 4036/59 Тираж 679 Подписное Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 3 83436 адгезию к материалу основы, обеспеченную предыдущим этапом обработки, Полученный медный слой содержит рас" пределенные в нем остатки невосстановленного, но разрушенного оксида, имеецего высокую твердость, что способствует выполнению правила Варпи еП р и м е р. На установке ЧПИ,2 проведены по, стандартной методике 10 испытания на трение при смазывании смазкой ЦИАТИМшаров, выполненных из стали ШХ 15, поверхность которых обработана по предлагаемому спо-сабу. Нанесение слоя оксида осуществ...

Номер патента: 833330

Опубликовано: 30.05.1981

Авторы: Демидов, Ежов, Лысухина

МПК: B05D 1/38

Метки: многослойногопокрытия

...цель достигается тем, что в способе получения многослойно го покрытия путем послойного нанесения на подложку водной суспензии порошка политетрафторэлитена, сушки и спекания порошка при 360-380 оС, каждый слой покрытия после спекания 15 смачивают 0,5-1 -ным водным раствором полиоксиэтиленового эфира изооктилфенола.Способ получениямногослойного по-. крытия из суспензии политетрафтор этилена заключается в следующем.На поверхность, предварительно очищенную методом полива, наносят первый слой из суспензии политетрафторэтилена, например ФЖ. Покры тие высушивают при комнатной температуре и запекаютв электрическойопечи, температуру которой повьппают до 370+10 С, и печь выключают. После остывания полученный первый 30 слой...

Номер патента: 833216

Опубликовано: 30.05.1981

Авторы: Битюцкий, Демидов

МПК: A61B 17/00

Метки: восстановлениязащитной, гортани, функции, хирургического

...образом.В задней трети языка выкраивают слизисто-мышечный лоскут прямоугольной формы со сглаженными углами и с основанием (питающей ножкой), расположенным.на расстоянии- 1,:5 смот края культи корня языка. Основание выкраиваемого лоскута должно иметь 3 - 3,5 см, а длина лоскута - 4-5 см, при этом вершина отсепаровываемой части лоскута находится на расстоянии 5,5 - 6,5 см от края культи корня языка. Лоскут отсепаровывают в глубину таким образом, чтобы он содержал мышечный слой не менее 0,3 - 0,5 см. После отсепаровки лоскута от веригины к основанию последний опускают книзу. Затем для создания складки лоскут в средней трети складывают (заворачивают назад на 180). Сшивают покрытые слизистой оболочкой боковые края завернутой части...

Номер патента: 832784

Опубликовано: 23.05.1981

Авторы: Безбородко, Демидов, Ерофеева, Коренькова, Кривец, Полякова

МПК: H04R 7/00

Метки: громкогово-рителя, диафрагмы, материал

...(ТУ в 05 в 041 в 50). Применение пенополистирольной бумаги для изготовления диафрагм громкоговорителей позволяет получить диафрагмы малой массы с большими внутренними потерями, что делает возможным улучшение воспроизведения высокихчастот.На чертеже приведены частотные характеристики по звуковому давлению высоко частотной головки громкоговорителя типа6 ГД - 13, диафрагма которой выполнена из пенополистирольной бумаги (характеристика показана сплошной линией). Пунктирная кривая соответствует случаю выполнения диафрагмы из поликарбонатной пленки.Наряду с увеличением чувствительности с 0,3 до 0,46 Па, можно отметить сушественное улучшение формы частотной характеристики в области высших частот звукового диапазона.20 Таким образом,...
