Демидов

Номер патента: 1221495

Опубликовано: 30.03.1986

Авторы: Бражкин, Волков, Воробьев, Демидов, Исаев, Колбасников, Кудинов, Негреску

МПК: G01D 18/00

Метки: измерительных, машин, погрешности, трехкоординатных

...шах,матном порядке; расстояние между мерами в радиальном направлении равно расстоянию между плоскостями Т-Т(фиг. 1). Расположение мер в кронштейне обусловлено, во-первых, шахматным расположением отверстий в раме и, во-вторых, необходимостью ввода в базовые точки, образованные мерами рамы, мер, расположенных в третьем ортогональном (тангенциальном) направлении. Так, иэ фиг, 1 и 2 видно, что при повороте стола на 215 проо тив часовой стрелки меры, расположенные в тангенциальном направлении на кронштейне, придут в те же базовые точки, что и меры 3-го и 4-го рядов рамы. На базовые точки 3-го ряда попадут середины трех мер, расположенных с правой стороны кронштейна, а на базовые точки 4-го ряда попадут середины двух мер, расположенных ,с...

Номер патента: 1221269

Опубликовано: 30.03.1986

Авторы: Гайдамака, Гучков, Демидов, Кузнецов

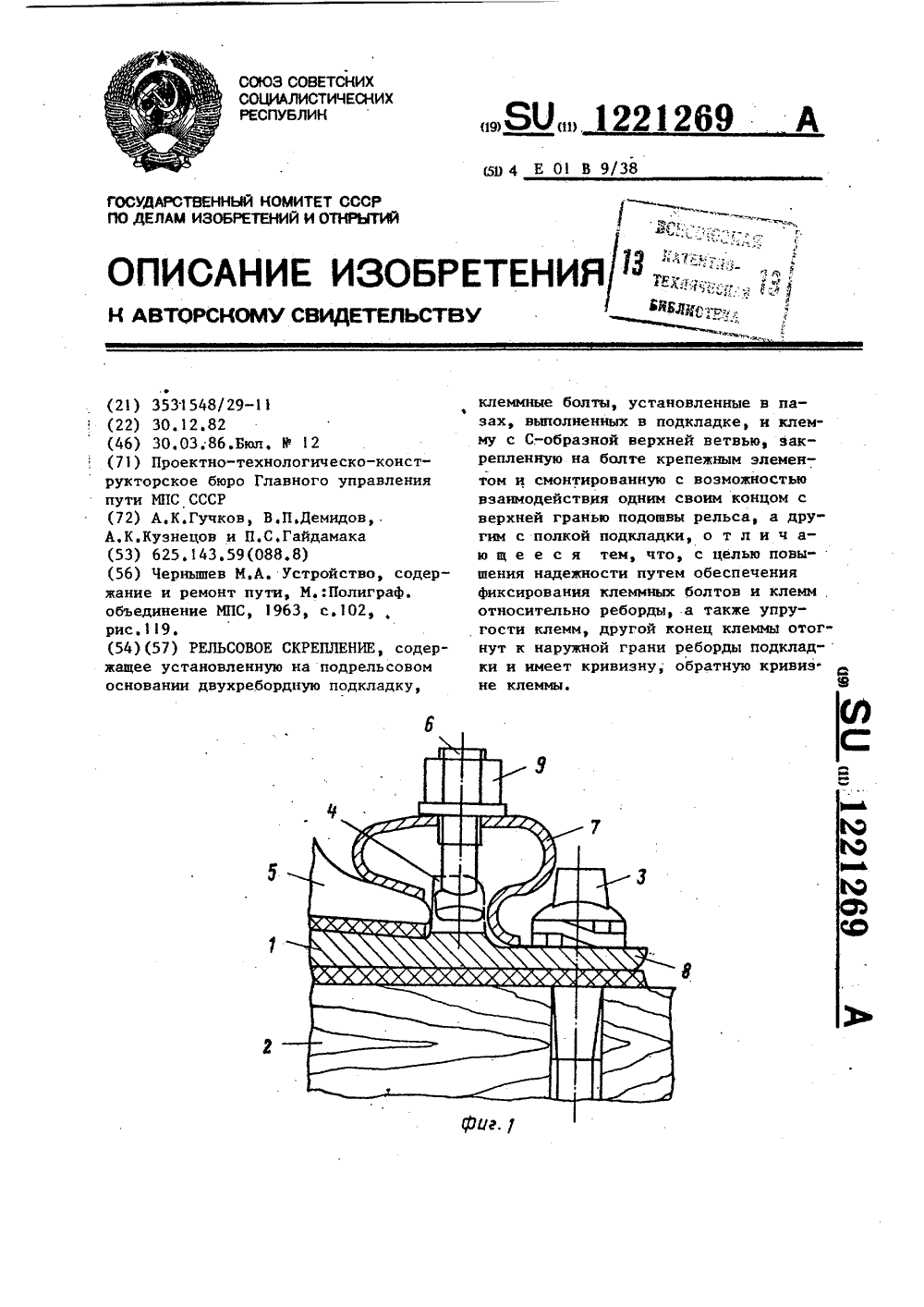

МПК: E01B 9/38

Метки: рельсовое, скрепление

...Тир ВНИИПИ Государстве по делам изобрет 113035, Москва, Ж аж 514 Подписиного комитета СССРний и открытий5, Раушская наб., д. а филиал ППП "Патент", г. Ужгород, ул.Проектная,Изобретение относится к железнодорожному транспорту, а именно к рельсовым скреплениям.Цель изобретения - повышение надежности путем обеспечения фиксирования клеммных болтов и клемм относительно. реборды, а также упругости клемм.На фиг,1 изображено устройство, поперечный разрез, на фиг.2 - то же, вид сверху.Рельсовое скрепление состоит из двухребордной подкладки 1, прикрепленной к подрельсовому основанию 2 с помощью шурупов 3. Реборда 4 подклад. ки 1 охватывает подошву рельса 5. В реборде 4 имеются пазы для размещения головки клеммных болтов 6, стержень которых...

Номер патента: 1221201

Опубликовано: 30.03.1986

Авторы: Гудис, Демидов, Торопов

МПК: B66D 1/30

Метки: барабан, канатный

...машин,Цель изобретения - снижение металлоемкости и упрощение конструкции.На фиг. 1 показан канатный барабан, общий вид, на фиг. 2 - разрез А-А на фиг. 1, на фиг. 3 - профиль полосы, в котором выступ выполнен со скосом. Канатный барабан содержит обечайку из профилированной полосы 1, навитую спиралью. С одной, стороны профилированной полосы 1 выполнен выступ 2, с другой - паз 3. Профилированная полоса 1 стянута между ребордами 4 шпильками 5 и га 9 ками 6, При этом,221201 3реборды 4 выполнены с клинообразнымиступенями 7, к которым примыкаютпервый и последний витки:обечайки.Канатный барабан работает следую 5 щим образом.Навивка профилированной полосы 1по Спирали производится таким образом,что выступ 2 устанавливается в паз 3.Затем...

Номер патента: 1220783

Опубликовано: 30.03.1986

Авторы: Головин, Гребенюк, Демидов, Калинина

МПК: B25J 9/00

Метки: автоматическое, загрузочное

...59 и 61 установлен с возможностью яра цен и я поддерж ив аюгци й валик 67, со свободно вращающимися на нем с осевой фиксацией фрикционными роликами 68, представляюшими в совокупности нижний валок. На валике 62 установлены свободно врашаюшиеся коннентричные шайбы 69, а на концах валика 67 - по паре кулачков, из которых кулачки 70 и 71 с меньшими эксцентриситетами взаимодействуют с опорными планками 72 и 73 кареток 54 и 55 и кулацки 74 и 75 с эксцентриситетами, в 2 раза большими, взаимодействуют с шайбами 69. На ползуне 61 жестко закреплен пневмоцилиндр 76, шток-рейка 77 которого сопряжена с зубчатым колесом 78 валика 67. Цилиндр 76 служит для разведения валиков 62 и 67 с роликами 63 и 68 с сохранением параллельности их осей в верхнем и...

Номер патента: 1219082

Опубликовано: 23.03.1986

Авторы: Демидов, Демидова

МПК: A61G 5/02

Метки: коляска, ортопедическая

...схема коляски, вид сбоку; нафиг. 2 - разрезы А-А и Б-Б нафиг. 1; на фиг. 3 - принципиальнаясхема коляски.Ортопедическая коляска состоитиз рамы 1 с передними 2 и задними 3колесами, сиденья 4, спинки 5, под.ножки 6; подлокотники 7 и фиксирующее устройство 8,.Сиденье шарнирно соединено со"пинкой и подножкой, верхняя часть 9подножки выподнена в виде колена изпрямого участка 10 и дуги 11 с пазами, подлокотники выполнены подвижны-,ми за одно целое с рейками 12, фик-сирующее устройство выполнено в тяги13 с зубчатым колесом 14 и фиксатора 15,.соединенных шарнирно, прямойучасток колена подножки и сйинкапарнирно соединены с рамой, а рейкиподлокотника через зубчатое колесо,гигу 13 и.фиксатор взаимодействуетс пазами дуги колеса...

Номер патента: 1218111

Опубликовано: 15.03.1986

Авторы: Демидов, Димарецкий, Дриженко, Куц, Тараненко, Трубицын, Шебеко

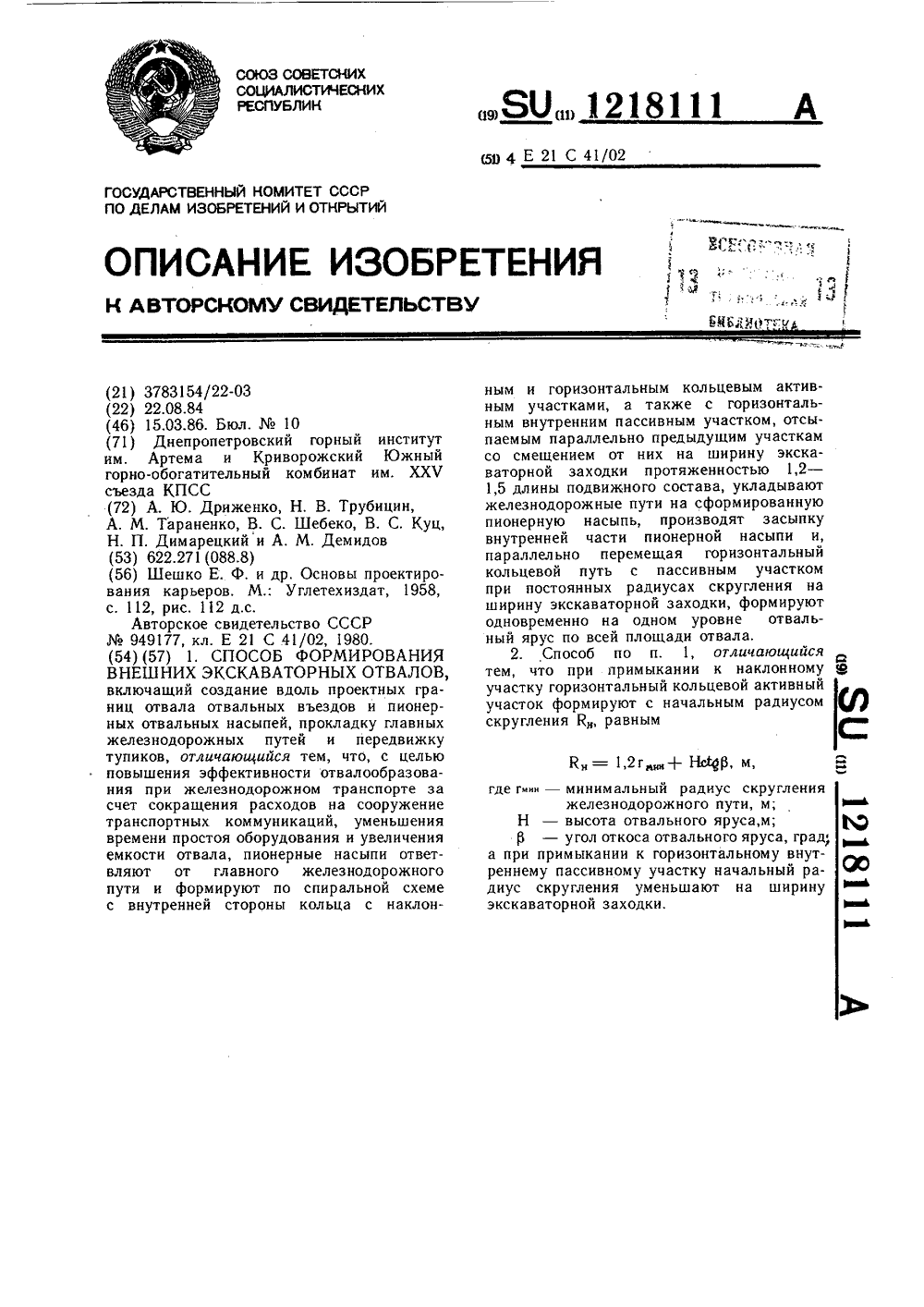

МПК: E21C 41/02

Метки: внешних, отвалов, формирования, экскаваторных

...кольцевого активного участка, примыкающего к горизонтальному внутреннему участку. Пунктирными линиями показано направление развития отвального яруса. Стрелками обозначено: А - направление движения груженого состава, Б - направление движения порожнего состава,Способ осуществляется следующим образом. Отвал формируют одновременно на одном уровне по всей площади, для чего от главного железнодорожного пути 1 с отвальными въездами 2 внутрь отвального поля ответвляют пионерные насыпи 3 с наклонным участком 4, горизонтальным кольцевым активным участком 5 и горизонтальным внутренним пассивным участком 6, начало которого располагают на расстоянии ширины экскаваторной заходки 7 от конца наклонного въезда 4 (В) и формируют парад. лельно внешнему...

Номер патента: 1216717

Опубликовано: 07.03.1986

Автор: Демидов

МПК: G01N 27/90

Метки: движущихся, дефектоскоп, электромагнитный

...например, в виде последовательно соединенных узла 15 управляющих ключей и узла 16 электромагнитов, причем электромагниты связаны с помощью рычагов с заслонками бункеров 17 "Брак" и "Годен".Электромагнитный дефектоскоп для контроля движущихся деталей работает следующим образом.При движении детали 2 по трубопро воду 1 (например, под действием сжатого воздуха) она поступает в зону контроля измерительного преобразователя 3. Детектор 6 выделяет огибающую 18 сигнала с автогенератора 5. Вследствие допустимого разброса электрофизических параметров указанная огибающая (при контроле партии деталей) будет "размыта", т,е, будет занимать зону между кривыми 19 и 20 (фиг. 2). По мере прохождения выходящим краем детали 2 сигнализаторов первой группы 7...

Номер патента: 1216686

Опубликовано: 07.03.1986

Авторы: Демидов, Козицын, Кудинов, Чувыкин

МПК: G01L 9/08

Метки: давления, датчик, импульсного

...технике и может быть исполь.зовано для измерения импульсныхдавлений.Целью изобретения является повышение точности измерения и уменьшение габаритных размеров,Датчик состоит из коаксиальногокабеля 1, полусферического пьезоэлемента 2 с цилиндрическим основанием3, закрепленного при помощи клеяна выступе кольца 4, которое напрессовано на торец центральнойжилы кабеля 5, Выступающие проволоки 6 жилы кабеля 5 сформированыпо внутренней сфере пьезоэлемента и,клеем соединены с внутренним электродом, С внешней стороны пьезоэлементудерживается втулкой 7 в пазах 8пропаянной с оплеткой 9 кабеля.Для защиты от внешних механическихвоздействий пьезоэлемент защищен тонкостенной гильзой 10, верхнийторец которой выполнен с прорезями11, а...

Номер патента: 1216446

Опубликовано: 07.03.1986

Авторы: Демидов, Дроздов, Сачков, Тунаков

МПК: F04D 17/12, F04D 27/02

Метки: компрессор, многоступенчатый, центробежный

...полостях 8 (и, следовательно,нагрузка на тарельчатые пружины 6)повышается, что приводит к перемещению торцов меньших диаметровпружин 6 от стенки 7 камеры 4 иперепуску части газа иэ-за соответствующей ступени на вход 5 рабочего колеса 3. При этом перепуска 20 емый газ охлаждается в холодильнике 10. Так как пружины 6 предварительно сжаты, то увеличение их деформации осуществляется в зоне сотрицательной жесткостью,Составитель Н,ОгаркоТехред А.Бабинец Редактор М.Бланар Корректор А,Тяско Заказ 979/41 Тираж 587 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 12Изобретение относится к компрессоростроению, в частности к...

Номер патента: 1216152

Опубликовано: 07.03.1986

Авторы: Абрамов, Демидов, Карпенко, Костин, Половников, Шкляр

МПК: C01F 7/02

Метки: переработки, полидисперсного

...критической скорости псевдоожнжения. Вследствие Фэтого по всей высоте аппарата сохраняется плотный движущийся слой, при этом. содержание глинозема в отвальной воде составляет 0,15 г/л в то время, как при известных способе и конструкции - 9 г/л. 50 Т" 1 п 3 01140 1,1 0,91 85 55 Изобретение относится к технологии для проведения химических процессов в системе твердое тело - жидкость, например, для противоточноговыщелачивания и промывки шлама глиноземсодержащих спехов в плотномдвижущемся слое,Целью изобретения является повышение степени извлечения полезныхкомпонентов.0,200 1,7 0,96 95По предлагаемому способу выщелачивание осуществляют при скоростиподачи растворителя, составляющей0,90-0,95 от критической скоростипсевдоожижения материала, а...

Номер патента: 1215174

Опубликовано: 28.02.1986

Авторы: Бреславец, Гонтарь, Демидов, Ляшенко, Петров

МПК: H03L 7/00

Метки: генераторов, значению, нескольких, равной, среднему, формирования, частот, частоты

...амплитуды, магнитные дифференциальные усилители 5, блоки 6 квантования по уровню, фазовые детекторы 7, каналы 8.Устройство формирования частоты, равной среднему значению частот нескольких генераторов, работает следующим образом, 25Перед началом работы частоты всех генераторов 2 сводятся между собой и дальнейшая подстройка частоты каждого генератора 2 осуществляется с помощью регулируемых фазовращателей ЗО 3 под среднее значение частоты группы генераторов 2, формируемое на выходе сумматора 1. Если частота отдельного генератора 2 отклонилась от среднего значения частоты на выходе сумматора 1, на выходе фазового детектора 7 появляется сигнал ошибки, пропорциональный величине отклонения частоты, который поступает на управляющий...

Номер патента: 1215062

Опубликовано: 28.02.1986

Авторы: Бондаренко, Гузеев, Демидов, Пинский, Шлогин

МПК: G01R 29/10

Метки: антенной, работоспособности, решетки

...4 в ближнемполе антенной решетки, удаленнойот излучателя 4 на расстояние,при котором электромагнитное взаимодействие измерительного зонда 3 сизлучателями 4 практически не приводит к изменению комплексных амплитуд падающих волн Оа,", 010 15 О25 30 21 к На выходе измерительногозонда 3 в плоскости 8 измеряют значение комплексной амплитуды сигналаА;, являющегося результатом линейной суперпозиции (обусловленнойлинейностью пространственного многополюсника, образованного входамиизлучателей 4 и выходом плоскости 8измерительного зонда 3) парциальныхсигналов Ка) где 0 - комплексная амппитуда падающей волны навходе 3 -го излучателя 4, где1,2, й; К; - волновой коэффициент передачи между входом-гоизлучателя 4 антенной решетки ивыходом зонда...

Номер патента: 1214949

Опубликовано: 28.02.1986

Авторы: Демидов, Лейзерович, Майорова, Руфеев

МПК: F16D 9/00

Метки: аварийного, многодисковой, муфты, предохранительной, работы, режима, сигнализации, фрикционной

...через согласующий усилитель 14 с датчиком15 температуры. Вход первого разрядасчетчика 2 соединен с шиной питания,а входы остальных разрядов - с шинойнулевого потенциала, что обеспечивает начальную запись в счетчик 2числа 000001,Устройство работает следующимобразом,При включении питания схема 9 формирует короткий одиночный импульс, которым триггер 8 устанавливается в нулевое состояние, а в счетчик 2 записывается число 000001, Пока привод сельхозмашины работает без перегрузки, полумуфты предохранительной муфты вращаются синхронно и частоты импульсов на выходах датчиков 1 и 3 равны. В этом случае в счетчике 2 пульсируют число, не превышающее числа 000011, при этом149492 на выходе элемента 10 напряжениесоответствует уровню логического...

Номер патента: 1214822

Опубликовано: 28.02.1986

Авторы: Демидов, Левкевич, Мастыко

МПК: E02B 3/04, E02B 3/12, E02D 17/20 ...

Метки: гидротехнических, грунтовых, защитное, откосов, покрытие, сооружений

...покрытия, в плане; на фиг. 2 - заполнитель швов между блоками; на фиг. 3 - фрагмент покрытия с уложенным в швы заполнителем в виде ленты из пористого материала с непроросшими семенами; на фиг. 4 - покрытие с проросшими семенами,Защитное покрытие включает блоки 1 из торфа, которые прикреплены к откосу стержнями 2 и взаимно пересекающимися гибкими связями З,которые обеспечивают надежное закрепление блоков 1 в строительный период и период эксплуатации. В швы между блоками уложен заполнитель в виде ленты из двух слоев рыхлой бумаги 4, склеенной питательным раствором, между которыми засыпана смесь семян 5 трав, которые могут прорастать в надводной и подводной частях откоса. В процессе эксплуатации начинают двух слоев пористого...

Номер патента: 1211209

Опубликовано: 15.02.1986

Авторы: Гудис, Демидов, Торопов

МПК: B66C 23/88, B66C 23/92

Метки: крана, предохранительное, стрелового

...поворотной платформы.12 Составитель А.ГедеоноТехред А.Бабинец едактор В.Ко рректор А.Тяск каз 602/27ННИИ 1 И Гос Тираж 800 ударственного комитета С по делам изобретений и открытий 113035, Москва, Ж, Раушская"Патент", г. Ужгород, ул, Проектная,лиал Изобретение относится к подъемно- транспортному машиностроению, а именно к предохранительным устройствам стреловых кранов.Цель изобретения - повышение надежности предохранительного устройства стрелового крана.На фиг.1 изображено предохранительное устройство стрелового крана, общий вид; на фиг,2 - узел соединения гибкого органа с;платформой крана, общий вид.Предохранительное устройство стрелового крана содержит гибкий орган 1, концы которого закреплены на поворотной платформе 2 крана по обе...

Номер патента: 1210707

Опубликовано: 15.02.1986

Авторы: Демидов, Логин, Руфеев, Стеценко

МПК: A01D 41/12

Метки: зерна, относительных, потерь

...зерна, Удары от воздействия зерен преобразуются датчиком 1 потерь в электрические импульсы, которые поступают а формирователь 3 импульсов, Сформированные по длительности и амплитуде короткие импульсы (фиг. 2,а) поступают на первый вход элемента 5 И. С датчика 2 намолота через формирователь 4 импульсов коооткие импульсы (фиг. 2,б) поступают ца первый вход элемент 6 И. При поступлеции с третьего выхода формирователя 1 временных интервалов на второй вход элемента 5 И разрешающего импульса (фиг. 2,в) с его выхода на информационный вход счетчика 7 потерь проходят импульсы (фиг. 2,а). 1 О 15 20 25 30 35 40 45 50 При поступлении с четвертого выхода формирователя 11 временных интервалов на второй вход элемента 6 И разрешающего импульса...

Номер патента: 1210706

Опубликовано: 15.02.1986

Авторы: Демидов, Логин, Стеценко

МПК: A01D 41/127

Метки: датчик, загрузки, молотилки, сельскохозяйственной, уборочной

...работает следующим образом.При движении уборочной машины вдоль рядов растений их стебли пересекают луч света от излучателя 3, затеняя фотоприемник 1, на выходе которого формируются импульсы. Эти импульсы усиливаются усилительно-преобразовательным блоком 5, выходные импульсы которого имеют постоянную длительность (фиг, 2, а). На время действия импульсов замыкается ключ 11, подключая вход интегратора 6 к резистору 10, на который с выхода преобразователя 22 код в напряжен поступает напря жение, пропорциональное длине срезаемых стеблей. При каждом замыкании ключа 11 напряжение на выходе интегратора 6 нарастает на величину ЫА, пропорциональную выходному напряжению преобразователя210706 40 45 50 55 22, В паузах, когда ключ 11 разомкнут,...

Номер патента: 1210683

Опубликовано: 15.02.1986

Авторы: Демидов, Зволинский, Панов

МПК: A01B 61/00

Метки: почвообрабатывающая

...схема почвообрабатывающей машины.Почвообрабатывающая машина содержит раму 1, гидросистему, включающую гидромотор 2, гидронасос 3, гидробак 4, цепную передачу 5, Датчики 6 и 7 частот вращения кинематически связаны соответственно с опорным колесом,8 ифрезбарабаном 9. Выходы датчиков 6 и 7 подключены к входам блока 10 сравнения частот вращения, выходы 11 и 12 которого соединен с входами электроуправляемого дросселя-регулятора 13; включенного последовательно с гидро- мотором 2 и гидронасосом 3 в нагнетательную магистраль 14, при этом выход предохранительного клапана 15 электроуправляемого дросселя-регулятора 13 соединен со сливной магистралью 16.Почвообрабатывающая машина работает следующим образом.При работе машины с номинальным...

Номер патента: 1209957

Опубликовано: 07.02.1986

Авторы: Демидов, Зеленский, Логин, Флик

МПК: F16D 7/00, F16D 7/02

Метки: муфты, предохранительной, сигнализатор, срабатывания, фрикционной

...электрический элемент 1, закрепленный в неподвижном корпусе 2 предохранительной муфты. Выход элемента подключен к пульту 3 сигнализации, который установлен в кабине машины. На ведущей полумуфте 4 установлен с возможностью взаимодействия с элементом 1 управляющий элемент в виде постоянного магнита 5, неподвижно закрепленного на ведущей полумуфте 4 с помощью элементов крепления любого типа (не показаны) через прокладку 6 из немагнитного материала, расположенную с внутренней стороны магнита 5. С наружной стороны магнита 5 размещен подвижный магнитный экран 7, установленный на свободном конце биметаллической пластины 8, другой конец которой закреплен винтами 9 на ведущей полумуфте 4. Зазор между постоянным магнитом 5 и биметаллической...

Номер патента: 1209507

Опубликовано: 07.02.1986

Автор: Демидов

МПК: B64D 1/16

Метки: аппарата, летательного, рассева, сыпучих

...ул. Проектная, 4 едактор В. Гетаказ 405/24 Изобретение относится к устройствам для рассеивания сыпучих материалов с летательных аппаратов, в частности к авиационной распылительной аппаратуре, применяемой в сельскохозяйственном производстве, и может найти применение в других областях, где требуется рассеивать вешества аналогичным образом. Цель изобретения - повышение равномерности и эффективности рассева сыпучих материалов.На фиг. 1 показано устройство, вид сбоку; на фиг. 2 - то же, вид снизу,Устройство для рассева сыпучих материалов с летательного аппарата содержит воздухозаборник 1, загрузочную горловину 2 и транспортирующие каналы 3. Транспортирую гцие каналы в нижней части имеют пористую стенку 4, которая образует замкнутук полость...

Номер патента: 1209412

Опубликовано: 07.02.1986

Авторы: Бражкин, Демидов, Исаев, Кудинов

МПК: B23Q 17/00

Метки: поворотный, стол

...улучшения; технологичности и достижения наивысшей жесткости аэростатических опор основания. На чертеже изображен поворотный стол, разрез.Поворотный стол содержит основание 1 с аэростатическими опорами 2, подвижный относительно основания диск 3 с плоской поверхностью и цилиндрическим центрирующим элементом 4 с аэростатическими опорами 5, узел б отсчета угловых перемещений, механизм стабилизации рабочего зазора, выполненный в виде кольцевого пневмоцилиндра 7, установленного соосно с подвижным диском 3, поршень 8 пневмоцилиндра 7 жестко связан с элементом 4, а рабочая полость цилиндра соединена каналом 9 связи с пневмосетью через стабилизатор 10 давления.Поворотный стол работает совместно с измерительными инструментами и приборами...

Номер патента: 1209185

Опубликовано: 07.02.1986

Авторы: Демидов, Резницкий, Цыганов, Шагиахметова, Шафранов

МПК: A61B 18/02

Метки: инструмент, криохирургический

...необходимо также проморозить дно канала. В зависимости от формы направляющего элемента можно добиться полного теплового контакта по всей площади основания отверстия. Когда это не требуется, внутренний объем элемента заполняется малотеплопроводящим материалом. Конфигурация криоинструмента, у которого направляющий элемент имеет заостренный конец (фиг. 2 и 3), позволяет также с минимальной травматичностью производить самостоятельное внедрение наконечника ненетрационным способом в глубину рыхлого новообразования или канала со спаянными стенками (например, стеноз пищевода). Это возможно благодаря тому. что в осевом направлении наконечник представляет жесткую конструкцию, так как витки спирали имеют контакт, а значит, не работают при...

Номер патента: 1205797

Опубликовано: 23.01.1986

Авторы: Демидов, Лейзерович, Логин, Руфеев

МПК: A01C 7/00

Метки: высева

...( 3, инзе)спый 13 ьход Тото)с О сое -,.;.П.е. с входом . 1 лехе(та И ,-:., Быхоп КОГ О"О: 0 1 ОдКЛОЧЕН ЧЕБ(эз (т ф(3)ЕувХИ- т)т,цП ломтт 1х О, 1 е(хх тГи 1 /Е)тереэ вентит 18 к приемопеуедающе)у входу тк формирователя 2 атдреса Н ГтОСПЕЧОВат(3 ЛНОМУ ВХОЦУ 3 УЕГИСТ:, ПЯП,:131 ЭЛЬНЫХ БЫХОД ХООДНОГОГ СК;т:ОЧЕН К ЭЛЕМЕНТУ," (3.:О, Гт) ПО:зр, диого сравения г )т- В ХГОО 1(3 ННО.Х.К Зав атттикэ 2 здр ра Я Гтт. ОД ЭЛЕМРНТЭ 1 9 ПОразЯОГОСГХ 3 ЕХИЯ СОЕДЕ 1 ИГН С ИНБЭуСнтМ ЗХО- от " Рмента 3( П 2 . ьходом темен- ТР23 и входом м элемента И 14, 3)."; ( .т, .:)ЛЕ)1 ЕХТЯ И , - ЛОДКЛОЧ(ХН К в:)цу с 31 Х 1)01;изя 1;1 и ( выход,т и ре.- :.: стра 17 и входу, элемента " 21, .СХГ)И КОТОРОГО СОЕДИНЕН .-. ВХСДОХе (,.т.; ,11 И , б т, Бхог 0,1 э.:е.е 3 та...

Номер патента: 1204168

Опубликовано: 15.01.1986

Авторы: Гудис, Демидов, Торопов

МПК: A23B 7/02, F26B 9/10

Метки: продуктов, сушки

...производительности устройстваи равномерности сушки,На фиг. 1 показано устройствообщий вид, на фиг, 2 - вариант закрепления кронштейнов на полом цилиндре посредством спирального основания, на фиг. 3 - вариант выполнения приспособления для навешиваниянити, на фиг. 4 - вид А на фиг, 3,на фиг, 5 - другой вариант выполнения приспособления для навешиваниянити на фиг, 6 - сечение спирального основания, на фиг, 7 - вид Бна фиг. 6.Устройство для сушки продуктовсодержит полый цилиндр 1 с камерой2 горения (основание для установкиустройства) в нижней части, отверстиями 3 и крышкой 4 в верхней части, закрепленные на полом цилиндре1 по спирали кронштейны 5 с приспособлениями 6 различного вида длянавешивания нити с нанизанным на нее продуктом....

Номер патента: 1204138

Опубликовано: 15.01.1986

Авторы: Демидов, Лейзерович, Логин

МПК: A01B 23/02, A01C 7/00

Метки: приборов, проверки

...БГ 1 и 3353 сО К НГВОЛс 1;ИКГЛ ИЗЛЕЕНИЙ.(О За,ЦС, фронту это 0 и лье я СГ втори 0 о.цовибратора 2; повторцо зяпускае)ся третий 0)30) Рбрятор 27, выходной и ми) л ьс корГпо, пост) пяя ня:ход С. рясное,",е.гите л 5 2. 45 1 родЕИ сс ,10 ИЧЕС К К сС Б ХО.3 Е На БЫХОЛ Я( и Со(ПБ( ТС БЕн 0,сГИс ССКИЙ О с выхода (; ця выход Г;., т е пикл про- Б(сРКИ ( и 3 СОС 1Й) 6 С Г П;,)Г 30 1 Г с 5 , ЖСС.1 Е,Х ЮНЕЕс) КЯЦЯС .1ЕЕР 5)а 10 0:РИбг)ГД,)/ДЦОБРЕМЕЦО Б 1,0,ЦОИ ИМПЧГЬС ТРЕТЬЕ 1 однвибраГря 27 ПГет;1 Яет на вход Е;счет)и ка3 и лех 13:с)ет ео солс рж и;3 нс Н 2 ЕЛИ ИПЛ, И . Я И 1, И К Я"ОГ.3 Бь)СВС.")И Бс)Е- СЯ НОМЕР Г)Е.,ХК)3 Г О ПРГБСР 51 ЕМОГГ) Кан(,13,ГЯКИЛ ОС)РЯЛО 1)ООБСРЯЮТ Б( С а 2 пс,)Ы прибора контро 15,(л)5 к)т Брел(я е Як)сии ПО КЯЖЛОМХ...

Номер патента: 1111266

Опубликовано: 07.01.1986

Авторы: Вълчанов, Демидов, Заборонский, Мейксон, Събов

МПК: A01C 7/00, H01L 31/00

Метки: датчик, фотоэлектрический

...датчика, 40Датчик содержит фотоприемник 1,установленный внутри светоотражателя2, который закрыт защитным стеклом3. В отверстии защитного стекла Закреплен светонепроницаемый экран 4,имеющий защитную светопрозрачнуювставку 5, против которой установленсветовой излучатель 6, например светодиод, работающий в импульсном режиме, который обеспечивается импульсным генератором 7. Светонепроницаемый экран 4 со светопрозрачнойвставкой 5 установлен так, чтобыстекло экрана 4 располагалось в зонемежду световым излучателем 6 и фотоприемником 1, а. торец светонепроницаемого экрана со светопрозрачнойвставкой 5 был в одной плоскости с 266 2наружной поверхностью защитного стекла 3.Выход фотоприемника 1 соединен с выходом усилителя 8 через...

Номер патента: 1203013

Опубликовано: 07.01.1986

Авторы: Власов, Гудис, Демидов, Торопов

МПК: B66C 23/84

Метки: грузоподъемной, круг, опорно-поворотный

...оборудования,а именно к опорно-поворотным кругамгрузоподъемных машин.Цель изобретения - уменьшение металлоемкости,На фиг. 1 изображен опорно-поворотный круг, разрез; на фиг. 2 - разрез А-А на фиг, 1; на фиг. 3 - разрез Б-Б на фиг. 2,Опорно-поворотный круг содержиткольца 1- 3, две пары рабочих дорожек 4, 5 и 6, 7, образующих кольцевую полость и установленные в нейориентированные в одном направлениицилиндрические тела 8 качения, приэтом их оси вращения перпендикуляр -ны паре дорожек 4 и 5. Между цилиндрическими телами 8 качения установлены антифрикционные вкладыши 9, которые своими торцовыми поверхностями10 и 11 контактируют с парой рабочихповерхностей 4 и 5, т.е, выполненыс высотой, равной высоте рабочих Заказ 8377/26 Тираж...

Номер патента: 1202981

Опубликовано: 07.01.1986

Авторы: Борисов, Голунов, Демидов, Ковалев, Кунавин, Морозов, Моськин, Назаров, Ромашов, Якушев

МПК: B65G 53/24

Метки: перегрузки, пневматической, сыпучих

...к нижней части б разгрузителя, жестко соединен с ней, пропущен внутрь разгрузителя в его верхнюю часть. Верхний конец воздухопровода 2 расположен относительно верхней крышки 15 разгрузителя с зазором. Воздухопровод 2 может быть установлен в разгруэителе 3 эксцентрично ему с эксцентриситетом е, а внижней его части могут быть выполне ны отверстия 1 б, закрытые фильтрующим материалом 7. Внутри разгруэителя в верхней его части на уровне подсоединения к нему всасывающегоматериалопровода установлена жалюзий ная перегородка 18 с вертикальнымищелями 19, концентрично охватывающаяверхний конец воздухопровода 2 иимеющая снизу днище 20, перекрывающеезазор между воздухопроводом 2 и пере городкой 18. Всасывающий материалопровод своим коленом 10...

Номер патента: 1201411

Опубликовано: 30.12.1985

Автор: Демидов

МПК: E02D 19/10

Метки: горизонтальная, дрена

...на фиг. 3 - секция дрены, продольный разрез; нафиг, 4 - разрез Б-Б на фиг. 3.Горизонтальная дрена содержит раз деленные на секции перфорированные трубы 1 и 2, Продольная ось внутренней трубы 2 смещена вниз относительно оси наружной трубы 1, В верхней части зазора между трубами 1 и 2 помеще ны продольные фиксирующие вставки 3, Перфорационные отверстия 4 наружной трубы 1 расположены в нижней части ее сечения, а отверстия 5 внутренней трубы 2 - в верхней части над 25 перфорацией, наружной трубы. К отверстиям 4 примыкает фильтровая обсыпка Ь, выполненная из гранулированного материала, например иэ природного песка. Секции труб соединены меж- ЗО ду собой муфтами 7, помещенными на конце трубы 2, Торцовые зазоры между трубами 1 и 2 закрыты...

Номер патента: 1191813

Опубликовано: 15.11.1985

Автор: Демидов

МПК: G01N 27/82

Метки: дефектов, имитатор

...и определения его параметров по отношению к торцовым дефектам того илииного вида полностью собранный имитатор, представляющий собой цилиндрическое основание 1 со стержнем 2и размещенными на выступающих концах стержня 2 дисками 3, 4 из токопроводящего материала встык с осно 20ванием 1, перемещают со скоростьюЧ через измерительный проходной преобразователь 5. При этом в измерительной схеме дефектоскопа 6 в моментпрохождения дисков 3 и 4 возникнутсигналы, величина и характер которых зависят от вида дефектов. Варьируя конструкцию торцовых дисков, ихразмеры и свойства, а также взаимное сочетание дисков, исследуют зависимость параметров, возникающих сигналов (амплитуду и скорость нарастания )от характера и размера дефектов.Различная...
